Guía para principiantes sobre el relieve grabado con láser

El grabado en relieve con láser consiste en retirar material capa a capa, siguiendo una imagen (normalmente en escala de grises), hasta formar un volumen: más claro es más alto y más oscuro es más profundo, o al revés según el ajuste. Se hace con varias pasadas sobre la misma zona, y el resultado se nota al tacto. En xTool, la F1 Ultra y la F2 Ultra tienen un modo de procesamiento llamado Relieve para metal.

Qué es el grabado en relieve (y en qué se diferencia del grabado artístico)

Si buscas «grabado en relieve» a secas, Google mezcla dos cosas. La primera es el grabado artístico y de imprenta (xilografía, calcografía, sellos y estampación), donde el relieve es la técnica para imprimir sobre papel. La segunda, la de esta guía, es el relieve con láser: la máquina esculpe la propia pieza, sea una moneda, una placa, un anillo, un posavasos o un sello.

Tipos de relieve láser: 2.5D, 3D y multipasada

Cuando se habla de relieve láser se mezclan tres ideas que conviene separar:

Cómo se trabaja el relieve con láser, paso a paso

1. Prepara el gráfico: en escala de grises o con un mapa de profundidad. Los detalles dependen de la propia imagen.
2. Elige el material (en esta guía, metal, madera y acrílico) y fíjalo bien al soporte.
3. En el software, selecciona el modo Relieve y ajusta capas, velocidad y densidad de líneas.
4. Procesa, deja enfriar la pieza, limpia el polvo y, en metal, pule o limpia los óxidos.

Los pasos concretos de equipo, accesorios y solución de problemas, tal como los documenta xTool, están justo debajo. Si quieres el flujo en el programa, tienes el tutorial para la xTool F1 Ultra y el de la xTool F2 Ultra.

Guía de xTool: materiales, equipo, accesorios y problemas comunes

1. Materiales y equipo

1.1 Venta de materiales

Para más información, puedes hacer clic en el sitio web oficial enlace.

1.2 Adaptar el equipo de procesamiento

Modo de procesamiento adaptado: relieve

1.3 Uso de accesorios

1.4 Materiales utilizados

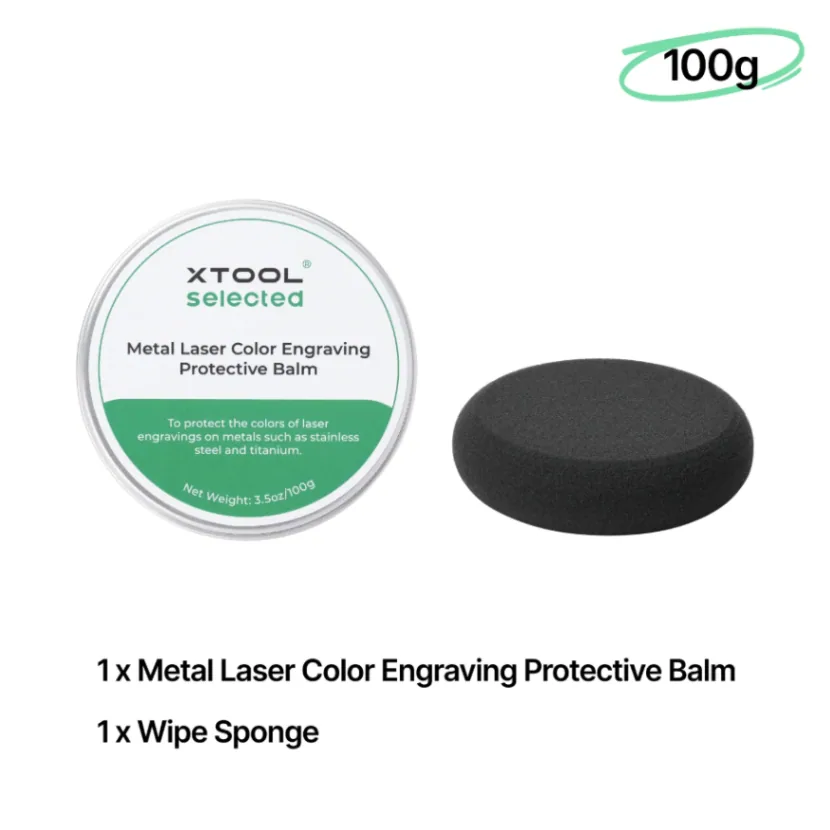

Bálsamo protector para grabado láser de color en metal

Se usa para el mantenimiento tras el procesamiento del metal, y es capaz de aislar los efectos de la humedad sobre los materiales metálicos.

2. Preparación antes del procesamiento

2.1 Uso del relieve

2.2 Uso de equipo de protección

Mascarilla de protección: filtra el polvo y los olores.

Guantes de protección: evitan arañazos al manipular materiales metálicos y también previenen quemaduras al recoger los materiales tras el procesamiento del metal.

Purificador de aire de humos: gestiona el polvo y los humos generados durante el procesamiento.

3. Problemas comunes y soluciones

3.1 Caliente al tacto tras el procesamiento del metal

El material metálico procesado está muy caliente y debe dejarse enfriar antes de manipularlo directamente con las manos, o manipularse con guantes aislantes térmicos tras el procesamiento.

3.2 La zona grabada del material metálico es demasiado fina y se puede perforar con facilidad

Reduce el número de capas de grabado para acelerar el proceso de grabado.

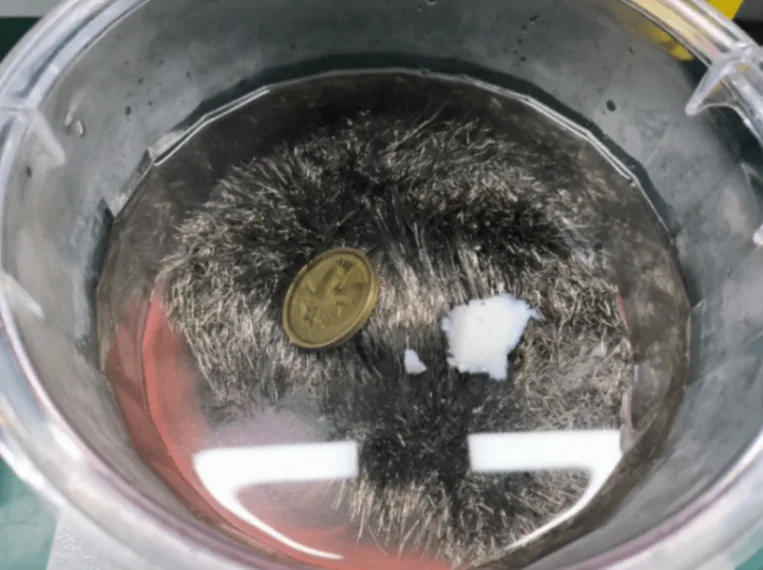

3.3 El polvo metálico en las zonas de grabado detalladas no se puede limpiar completamente

3.4 La profundidad del relieve es insuficiente

Puedes reducir adecuadamente la velocidad de procesamiento, aumentar el número de capas de grabado o aumentar la densidad de líneas.

3.5 Los detalles del patrón grabado son insuficientes o excesivos

Puedes ajustar tus imágenes procesadas, ya que los detalles vienen determinados por las propias imágenes.

3.6 Por qué el metal todavía necesita pulirse después del relieve

Productos de esta guía

Lo que se nombra aquí arriba, con su precio. Cada uno se compra por separado.

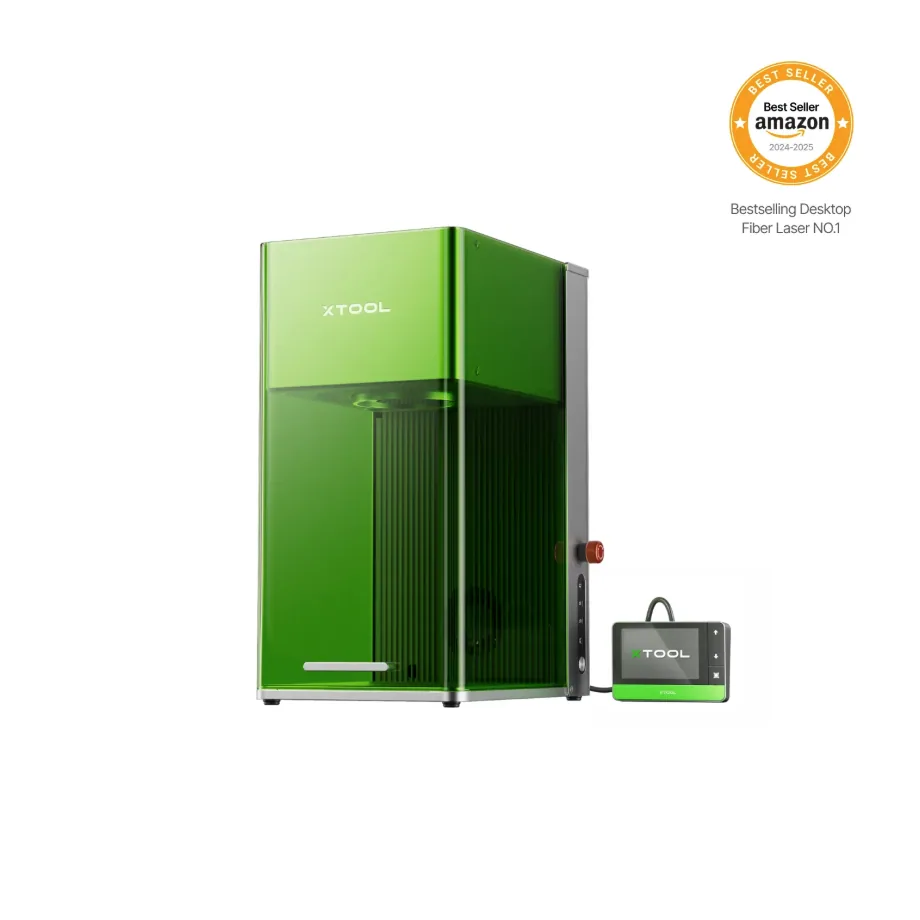

xTool F1 Ultra Grabadora Láser Dual Fibra + Diodo 20Wdesde 3.023,79 € (2.499,00 € sin IVA)

Qué máquina elegir para hacer relieve con láser

El relieve es una función del software y de la fuente láser, no de cualquier grabadora. Según la documentación de xTool que recoge esta guía, el modo Relieve está pensado para trabajar metal con las series Ultra de fibra:

Compara tecnologías en láser de diodo vs CO2 vs fibra. Para metal, mira la categoría de láser de fibra; para empezar con menos presupuesto en materiales orgánicos, la de láser de diodo; y para madera o acrílico, la de láser CO2. Somos distribuidor oficial de xTool en España, con la garantía oficial de xTool, gestionada por MDPI.

Relieve según el material: guías relacionadas

• Madera: profundidad y acabado en grabado láser en madera.
• Piedra: qué se puede marcar en grabado láser en piedra.
• Metal: equipo y ajustes en grabado láser en metal.
• Superficies cilíndricas: anillos y vasos con el accesorio rotativo.
• Si no sale como esperabas: relieve de la F1 Ultra.

Preguntas frecuentes sobre el grabado en relieve con láser

¿Qué es el grabado en relieve con láser?

Es una técnica en la que el láser retira material por capas, siguiendo una imagen o un modelo, hasta crear un volumen que se nota al tacto. No imprime ni tiñe: esculpe la propia pieza. Se usa en monedas, placas, anillos, posavasos y sellos, y no debe confundirse con el grabado artístico para estampar sobre papel.

¿Qué materiales admiten relieve láser?

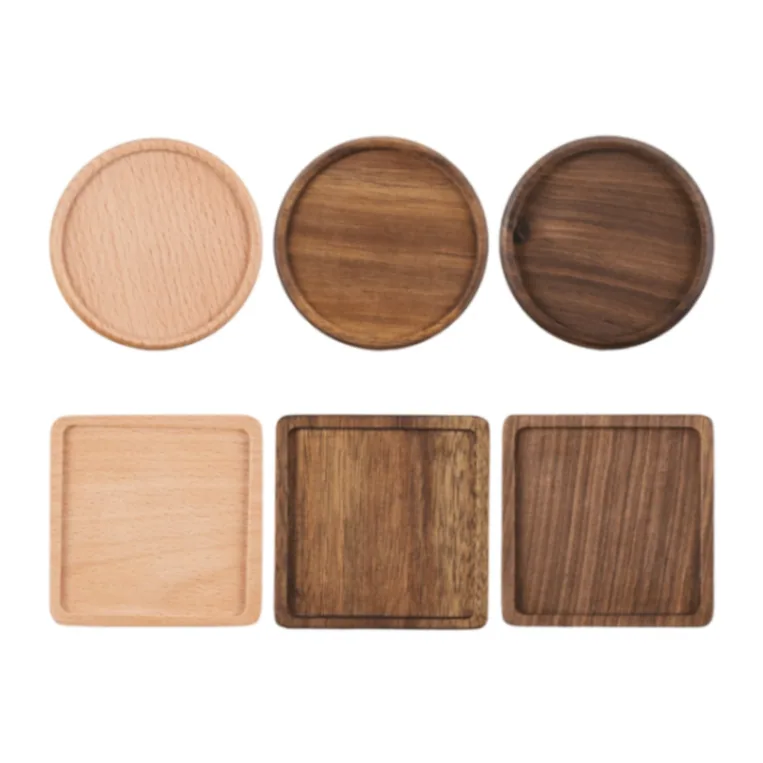

Según la guía de xTool, se trabajan monedas conmemorativas de zinc, posavasos de madera, redondos y anillos de acero inoxidable, anillos de latón, acrílico y cabezales de sello de lacre. El modo Relieve de la F1 Ultra y la F2 Ultra está pensado sobre todo para metal. Cada material pide sus propios ajustes.

¿Cómo consigo más profundidad en el relieve?

Según xTool, si la profundidad es insuficiente puedes reducir adecuadamente la velocidad de procesamiento, aumentar el número de capas de grabado o aumentar la densidad de líneas. Si, en cambio, la zona queda demasiado fina y se perfora con facilidad en metal, haz lo contrario: reduce el número de capas.

¿Por qué hay que pulir el metal después del relieve?

Porque el proceso genera óxidos oscuros. Según xTool, con la F1 Ultra se aplica después un patrón de relleno con un relieve multiángulo para eliminarlos. Con la F2 Ultra puedes activar antes el modo de limpieza, y la máquina limpia los óxidos mientras hace el relieve. La pieza sale caliente: déjala enfriar.

¿Cuáles son las desventajas del grabado láser en relieve?

Es más lento que un grabado superficial, porque requiere varias capas. En metal, la pieza queda muy caliente, hay polvo en los detalles finos que cuesta limpiar y a veces hace falta pulir los óxidos. Además necesita extracción de humos y protección (mascarilla y guantes), y los detalles dependen de la calidad de la imagen.

¿Qué accesorios ayudan a hacer relieve?

Según xTool, el accesorio giratorio permite procesar materiales cilíndricos regulares en 360° (anillos, vasos), la fijación flexible sujeta objetos pequeños e irregulares y el asistente de aire comprimido genera un flujo de aire auxiliar. Para el polvo y los humos, usa un purificador de aire de humos.
