Guía para principiantes: procesado con accesorio rotativo de materiales cilíndricos
1. Hardware
Escenarios de uso del accesorio rotativo
Los accesorios rotativos se utilizan habitualmente para procesar materiales con estructuras cilíndricas o superficies que pueden rodar. Logran una sujeción estable y una rotación sincronizada mediante distintos diseños estructurales. Los tipos más comunes son los siguientes:

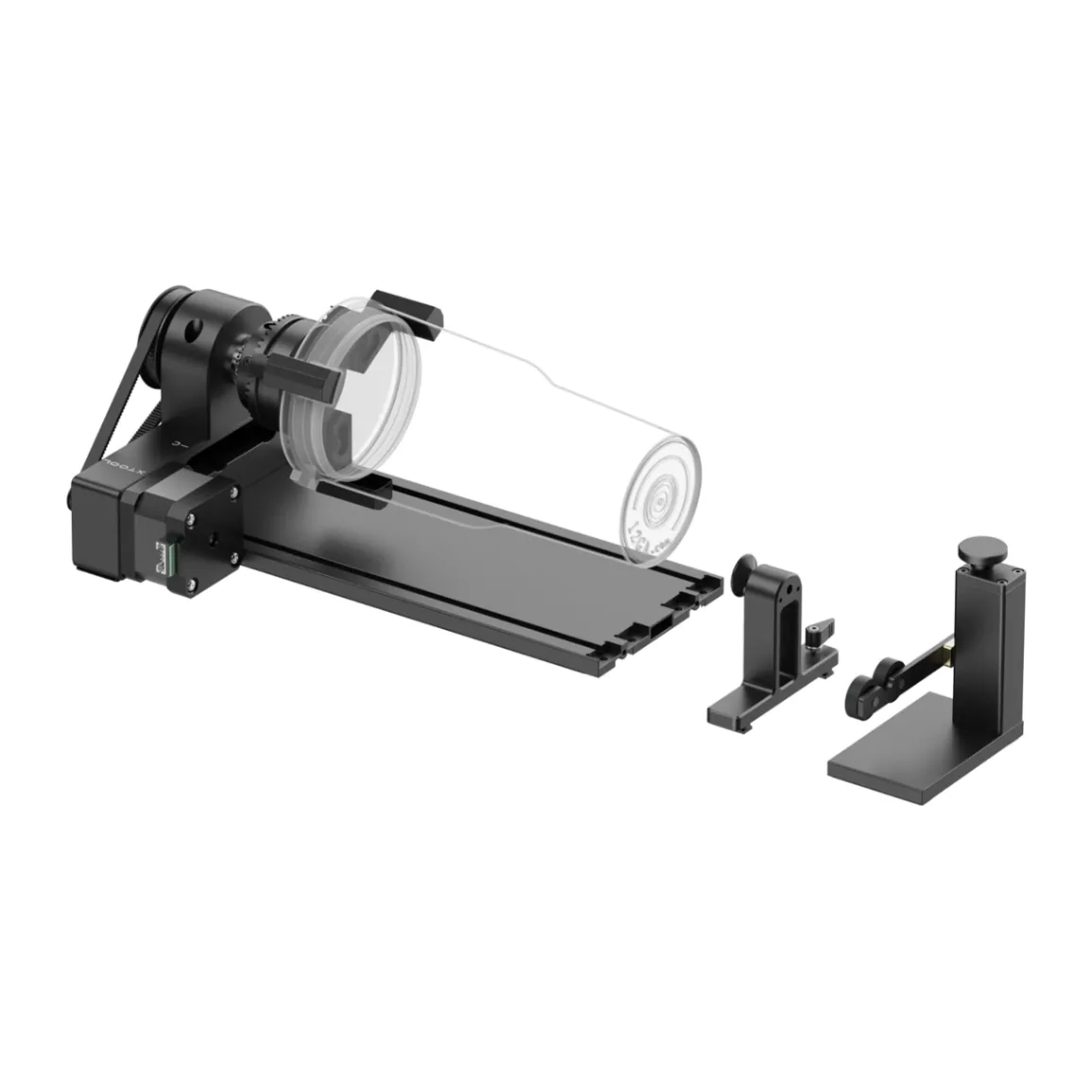

1.1 Modo de mecanizado con componentes de mordaza escalonada
Accesorio rotativo
Adecuado para:
Vasos térmicos, vasos de cristal y otros recipientes cilíndricos estándar.
Instrucciones:
Los componentes de mordaza escalonada sujetan ambos extremos de la pieza desde todas las direcciones para garantizar una rotación coaxial.
Los componentes de mordaza escalonada se expanden hacia fuera en todas las direcciones, abriéndose en el interior del material para lograr un efecto de sujeción y garantizar un funcionamiento coaxial.
Admite grabado de patrones a 360°.
Ventajas:
Sujeción firme, adecuada para objetos cilíndricos de tamaño medio a grande.
Nota:
Al colocar el cuerpo del vaso, mantén el eje nivelado para evitar que el material vibre o se desplace de la posición de mecanizado durante el procesado.

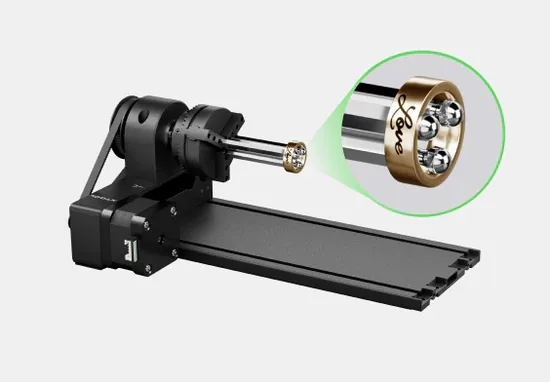

1.2 Modo de procesado con componentes de espiga
Accesorio rotativo
Adecuado para:
Objetos pequeños, regulares y con forma de anillo, como anillos y aros.
Instrucciones:
Fija el anillo a los componentes de espiga central expandiéndolos hacia fuera.
Combina un ajuste fino de la rotación para lograr un grabado preciso en materiales curvos.
Ventajas:
Estructura de precisión, adecuada para el mecanizado de alta precisión de piezas de pequeño tamaño.
Nota:
El eje central del anillo debe estar alineado con precisión; de lo contrario, el patrón puede desplazarse fácilmente. Antes de procesar, utiliza la vista previa de procesado para comprobar si la posición de mecanizado está descentrada.

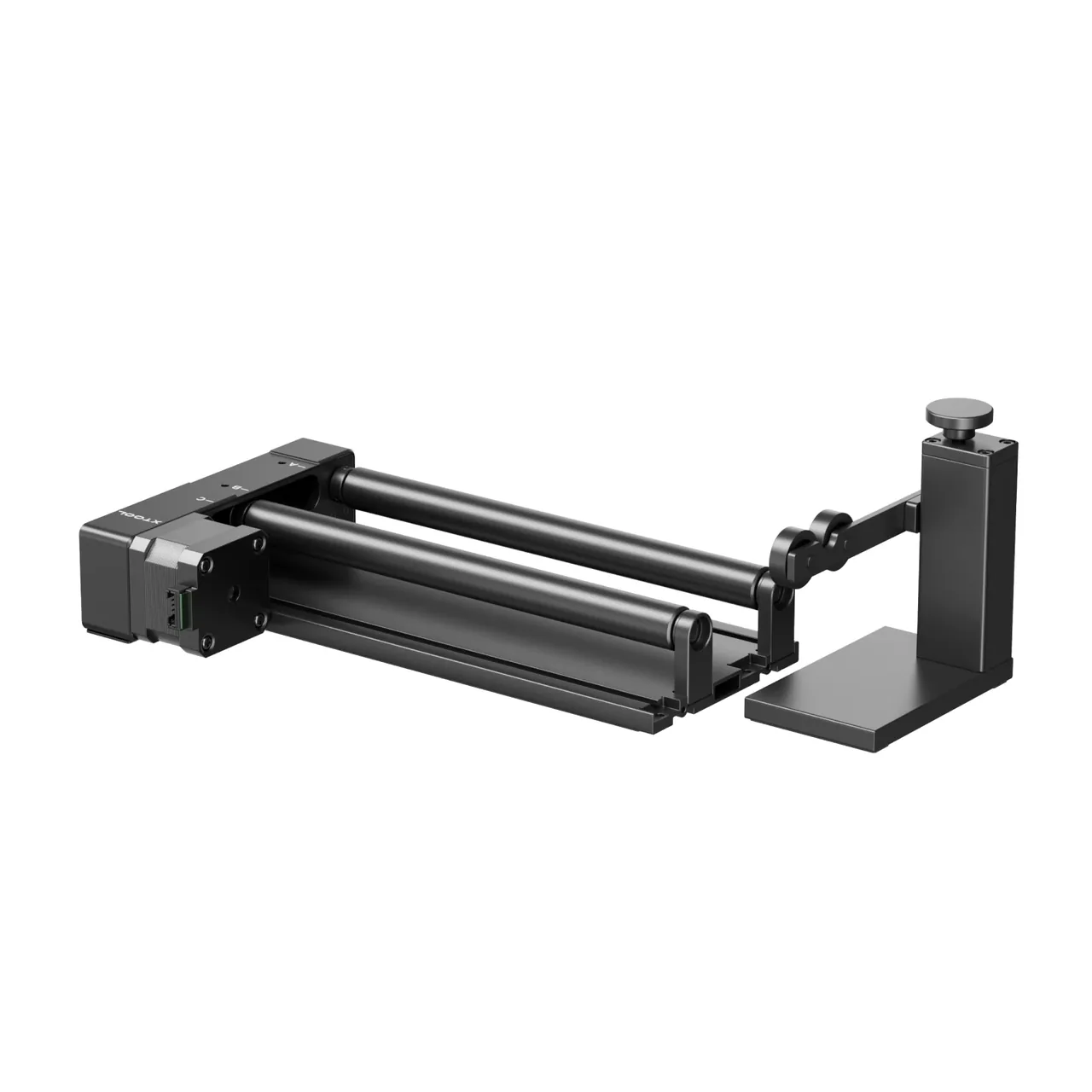

1.3 Modo de procesado con componentes RA2
Accesorio rotativo
Adecuado para:
Cilindros con base plana, como botellas de vino, portavasos, etc.
Instrucciones:
El material se coloca libremente sobre dos rodillos, logrando una rotación sincronizada gracias a su propio peso y a la fricción.
Adecuado para procesar materiales ligeros sin requisitos especiales de fijación.
Ventajas:
Fácil de montar y desmontar, con una amplia compatibilidad.
Nota:
Es necesario evitar que el material ruede de forma irregular o se desplace. Si se produce un rodaje irregular o una fricción insuficiente, coloca aros antideslizantes u otros materiales similares en ambos extremos del objeto para facilitar el procesado.
1.4 Modelos compatibles con el accesorio rotativo
Modo de procesado adaptado: Material curvo/Usar accesorio rotativo
xTool F1 Ultra
xTool F2 Ultra

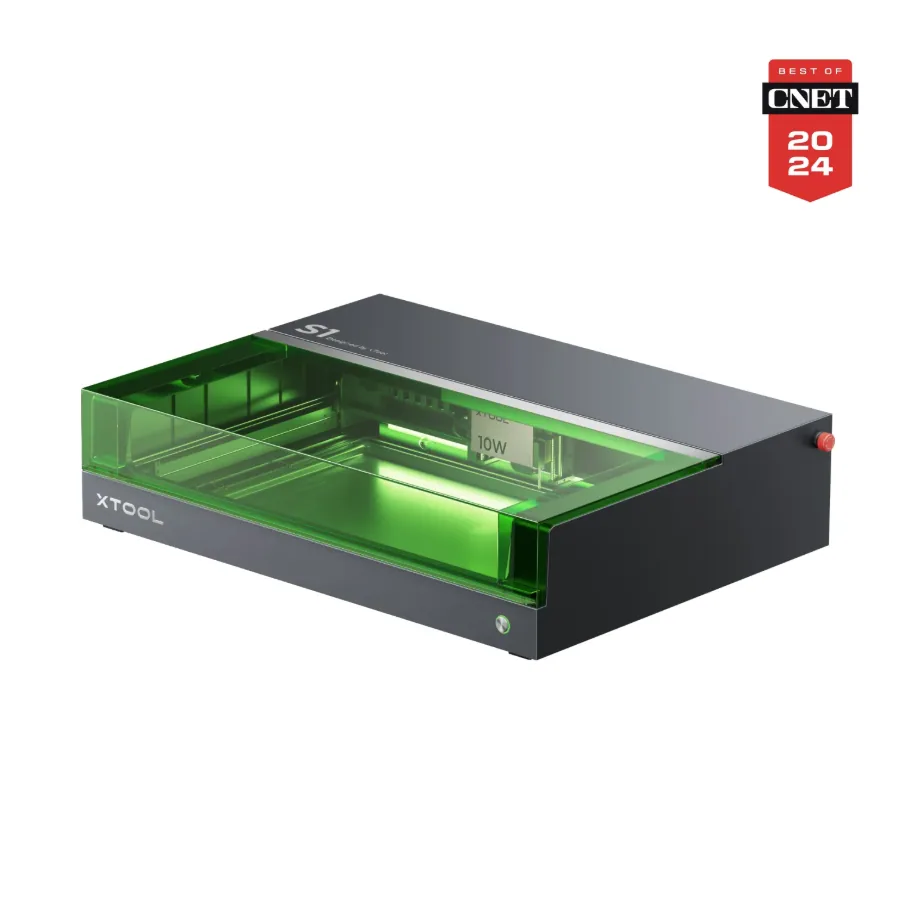

xTool S1
Serie xTool P2
Modo de procesado adaptado: Usar accesorio rotativo
xTool M1 Ultra
Serie xTool F1
xTool M1
Serie xTool D
2. Categoría de software
2.1 Ajustes de “Usar accesorio rotativo”

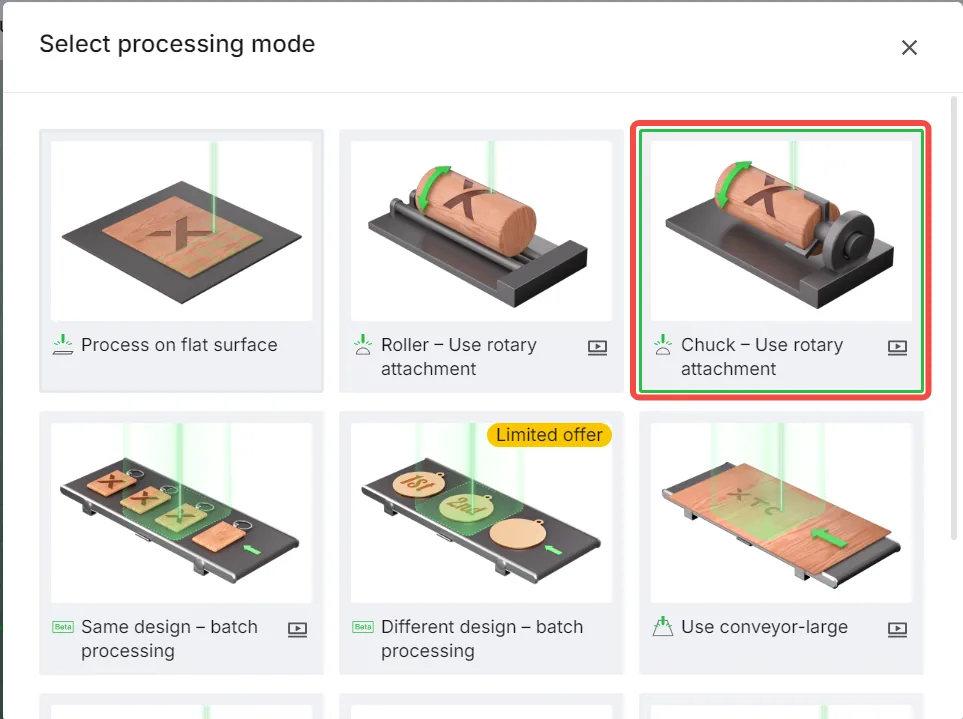

Selecciona “Usar accesorio rotativo” en el modo de procesado.
Introduce el diámetro del material y el software generará automáticamente la relación de velocidad de rotación en función de la circunferencia.
Asegúrate de que el ángulo del patrón coincide con la dirección de rotación del material (por ejemplo, en sentido horario/antihorario).
2.2 Material curvo
Cuando el accesorio rotativo no está conectado al equipo, también puede utilizarse para sujetar materiales. Al procesar un vaso térmico, el accesorio rotativo puede usarse para mantenerlo fijo, y después puede emplearse la función de material curvo para procesarlo.
3. Preguntas frecuentes
3.1 Dirección de procesado con “Usar accesorio rotativo”
Ten en cuenta la dirección de rotación de mecanizado que muestra la página del software al usar el accesorio rotativo, para evitar una amplitud de mecanizado excesiva. Los cambios en la posición de rotación de las piezas del material pueden provocar colisiones con el módulo láser, lo que puede causar una pausa del mecanizado o el desplazamiento del material.
Antes de procesar, realiza una vista previa de procesado para comprobar si la dirección de procesado cumple tus requisitos.
3.2 Sujeción y fijación del material
Al usar el accesorio rotativo, debes asegurarte de que el material no se afloje ni se deslice durante el procesado.
Recomendaciones de uso:
Fijación con componentes de mordaza escalonada/componentes de espiga:
Los componentes de mordaza escalonada y los componentes de espiga de la fijación se expanden hacia fuera o se contraen hacia dentro para lograr el efecto de sujeción sobre el material.
Tras la sujeción, gira ligeramente para comprobar que no se desliza.
Se recomienda usar el vaso térmico junto con el módulo de soporte para garantizar que el centro quede fijo y que el material no se desplace de la posición de procesado durante el mecanizado.
Accesorios de rodillo:
El conjunto de rodillos está formado por dos rodillos de silicona: uno fijo y uno ajustable. Durante el funcionamiento, la rotación sincronizada de los ejes de los rodillos hace que el material ruede.
Se pueden añadir aros antideslizantes o fundas de esponja en ambos extremos del material para aumentar la fricción durante la rotación del rodillo.
Se recomienda evitar el uso de la fijación RA2 con materiales cuyo centro de gravedad esté descentrado.
