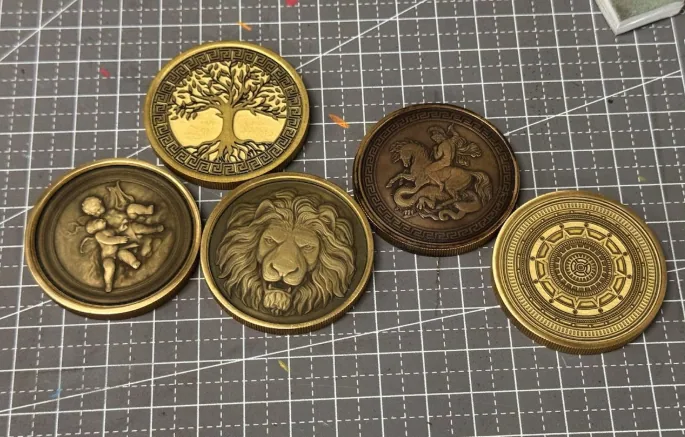

El relieve láser consiste en usar el haz láser para tallar un diseño sobre la superficie del material. Para crear un efecto en relieve, primero se divide el diseño de mapa de bits en varias capas y, a continuación, el láser sigue unos ajustes concretos para tallar las capas a distintas profundidades.

#2 Preparativos

Conectar la xTool F2 Ultra a XCS

Siga las instrucciones de Conectar la xTool F2 Ultra a XCS en el ordenador.

¿Cómo preparar un diseño para el relieve láser?

Para hacer relieve láser sobre un material, necesita usar un mapa de profundidad como objeto de procesamiento.

Mapas de profundidad

En gráficos 3D por ordenador y visión por computador, un mapa de profundidad es una imagen o canal de imagen que contiene información sobre la distancia de los objetos desde una perspectiva o punto de referencia concreto. A cada píxel se le asigna un valor que representa la distancia de ese píxel respecto al punto de referencia, lo que crea una representación 3D de la escena para su imagen RGB o escena virtual.

Un mapa de profundidad del conejo de Stanford

El conejo de Stanford de arriba es un mapa de profundidad. Los píxeles blancos representan la parte de la escena más cercana al punto de referencia, y los píxeles negros representan la parte más lejana. En este caso, las partes más cercanas de la escena son las orejas del conejo. El degradado de grises intermedio ilustra que la cabeza, el cuello y el cuerpo están un poco más lejos del punto de referencia, las patas todavía más lejos, y la cola del conejo la más lejana antes del fondo, o punto más alejado de la imagen. Al procesar, el color oscuro es la parte profunda del grabado, y el color claro es la parte superficial del grabado.

Cómo obtener un mapa de profundidad

Puede obtener un mapa de profundidad a través de los siguientes canales:

Generar un mapa de profundidad en xTool AImake

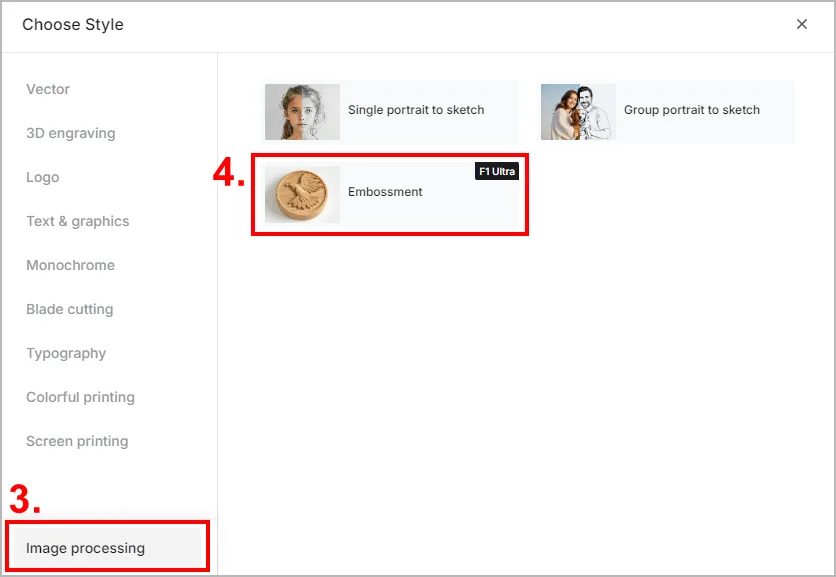

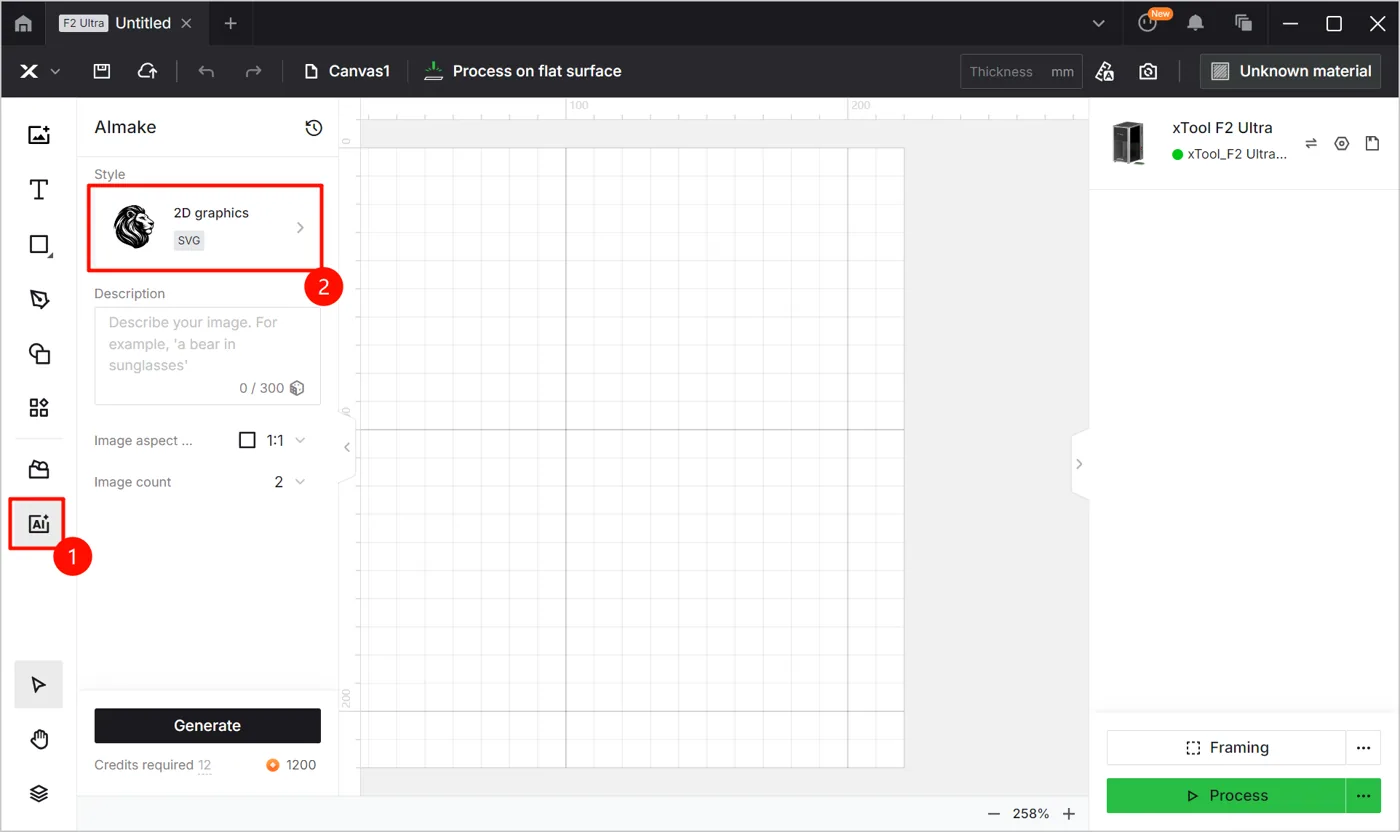

(1) En el lado izquierdo de la página de edición del proyecto en XCS, haga clic en el icono > el nombre del estilo actual. A continuación, seleccione Procesamiento de imagen > Relieve.

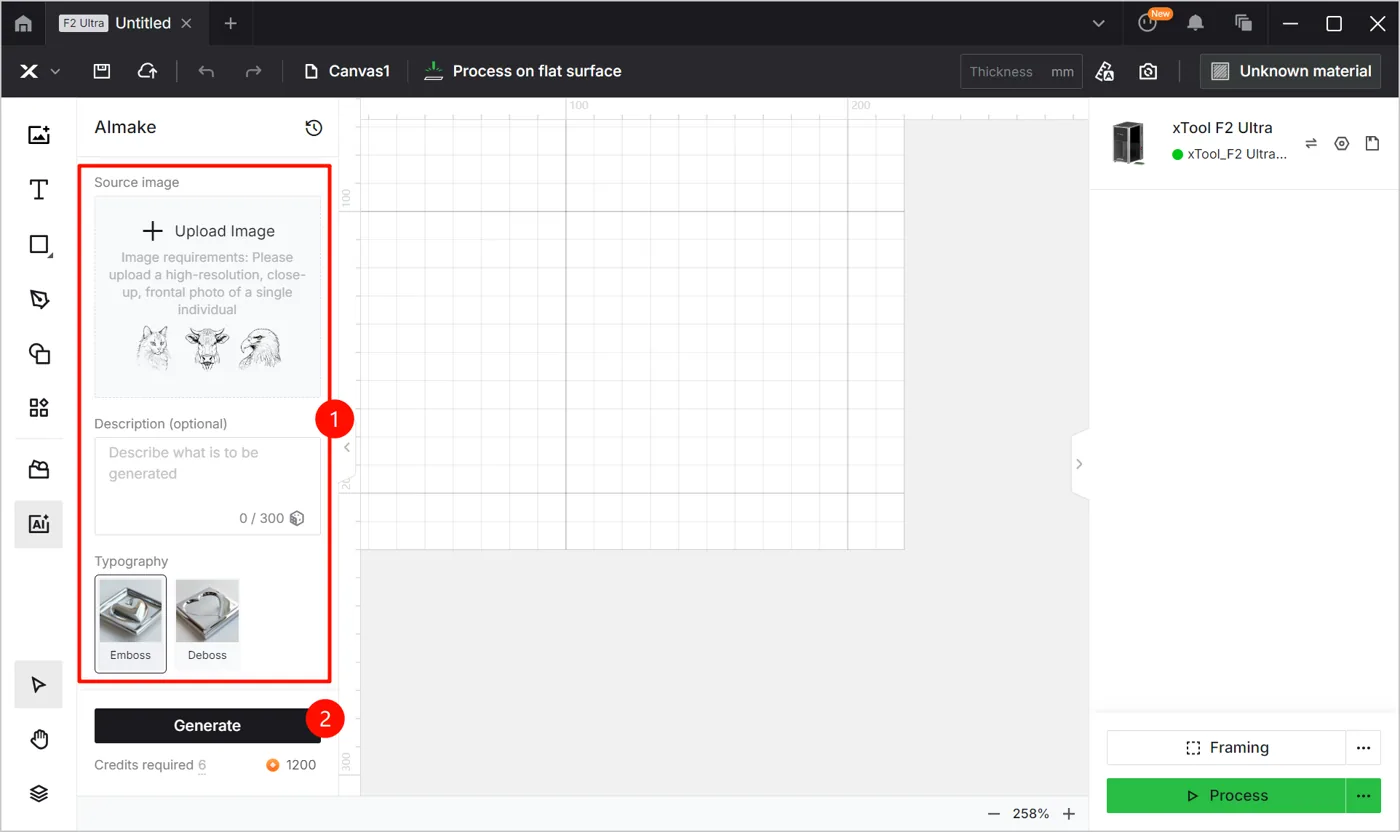

(2) Suba una imagen e introduzca una indicación si es necesario. A continuación, seleccione Relieve o Bajorrelieve. Por último, haga clic en Generar para generar un mapa de profundidad.



• Seleccionar un mapa de profundidad desde Forma

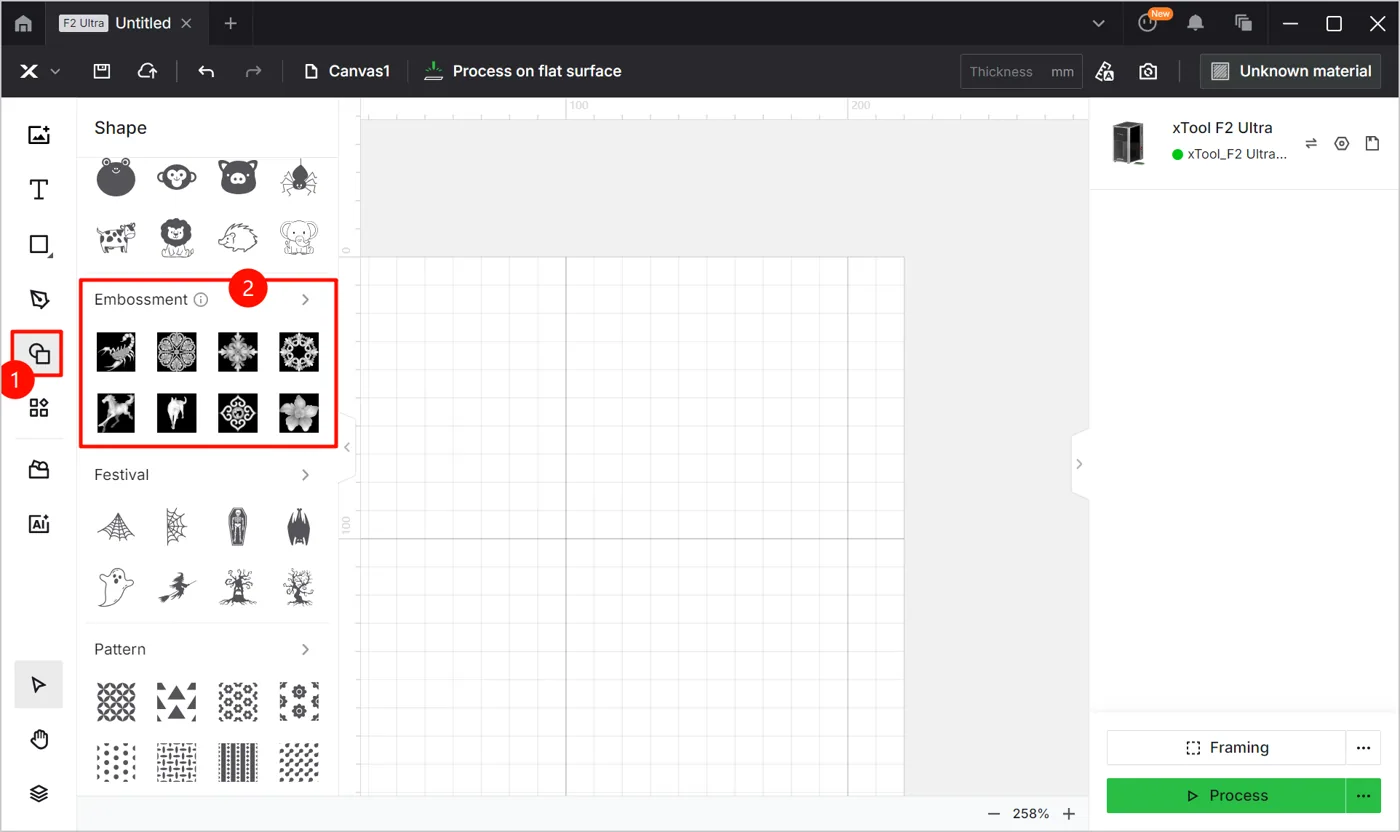

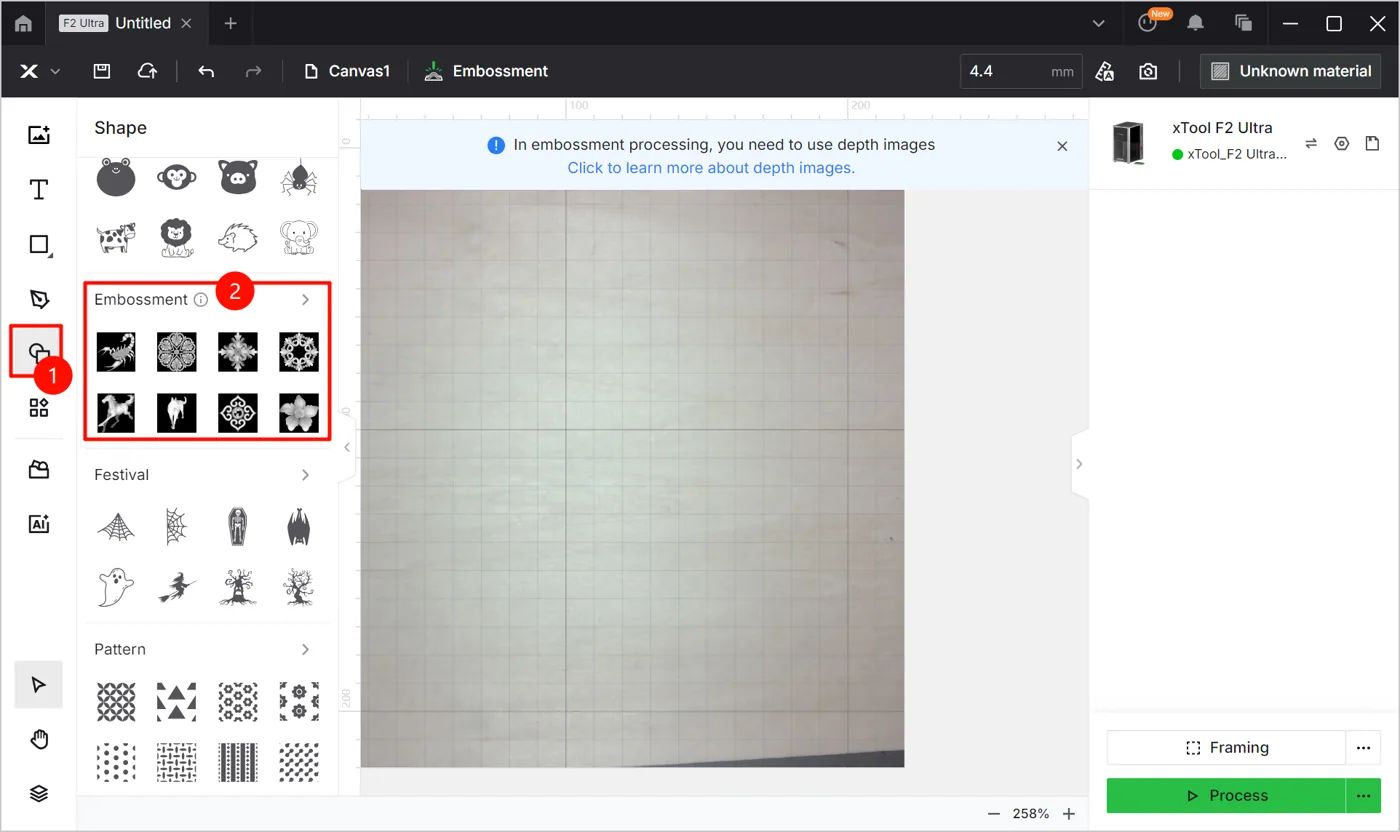

  En el lado izquierdo de la página de edición del proyecto en XCS, haga clic en el icono . Desplácese hacia abajo hasta encontrar Relieve y seleccione un mapa de profundidad dentro de esta categoría.

• Importar un mapa de profundidad
  Puede descargar un mapa de profundidad de Internet o crear uno en software de terceros, y luego importar la imagen a XCS.

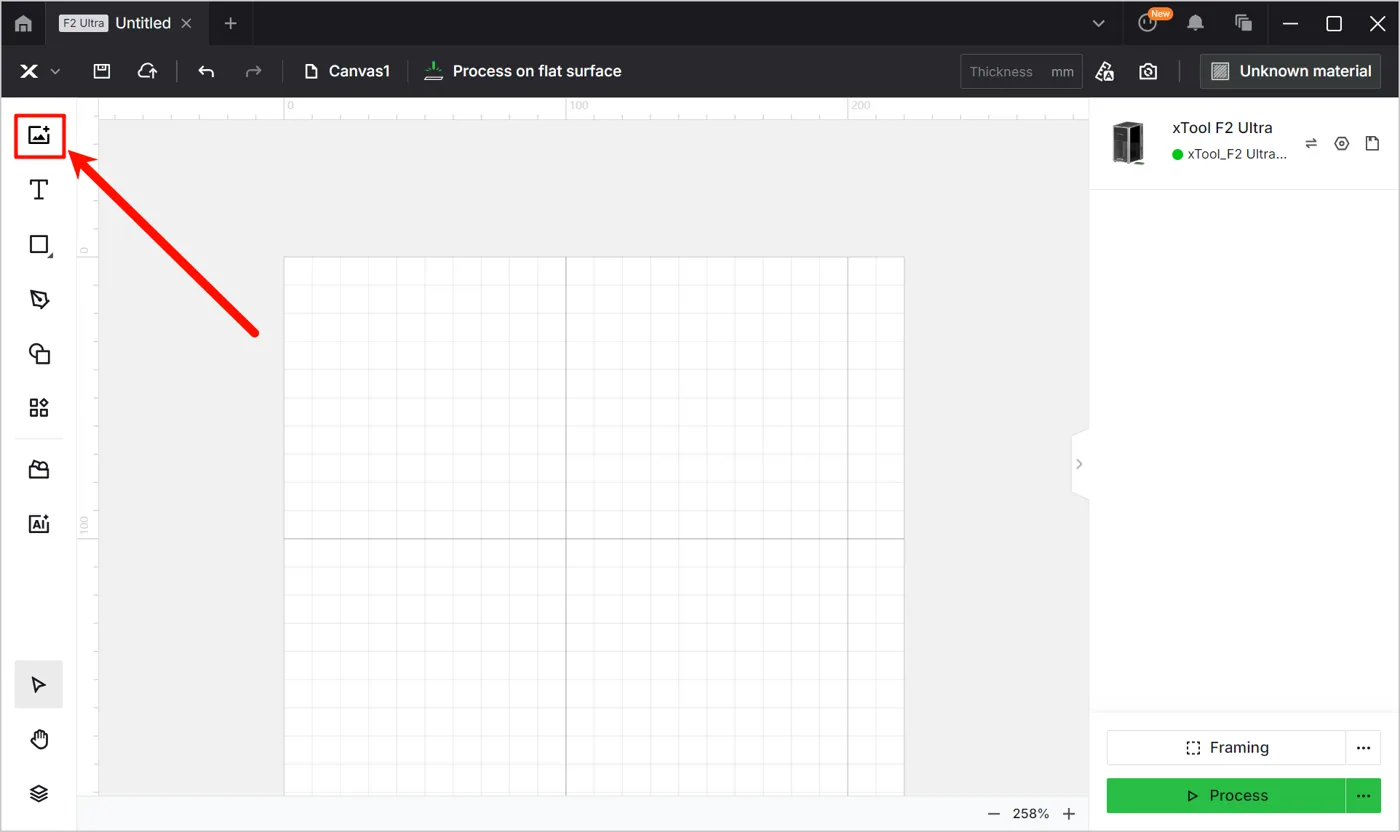

  En el lado izquierdo de la página de edición del proyecto, haga clic en el icono para importar un mapa de profundidad.

#3 Empezar el relieve láser

1. Seleccionar el modo de procesamiento y el nombre del material

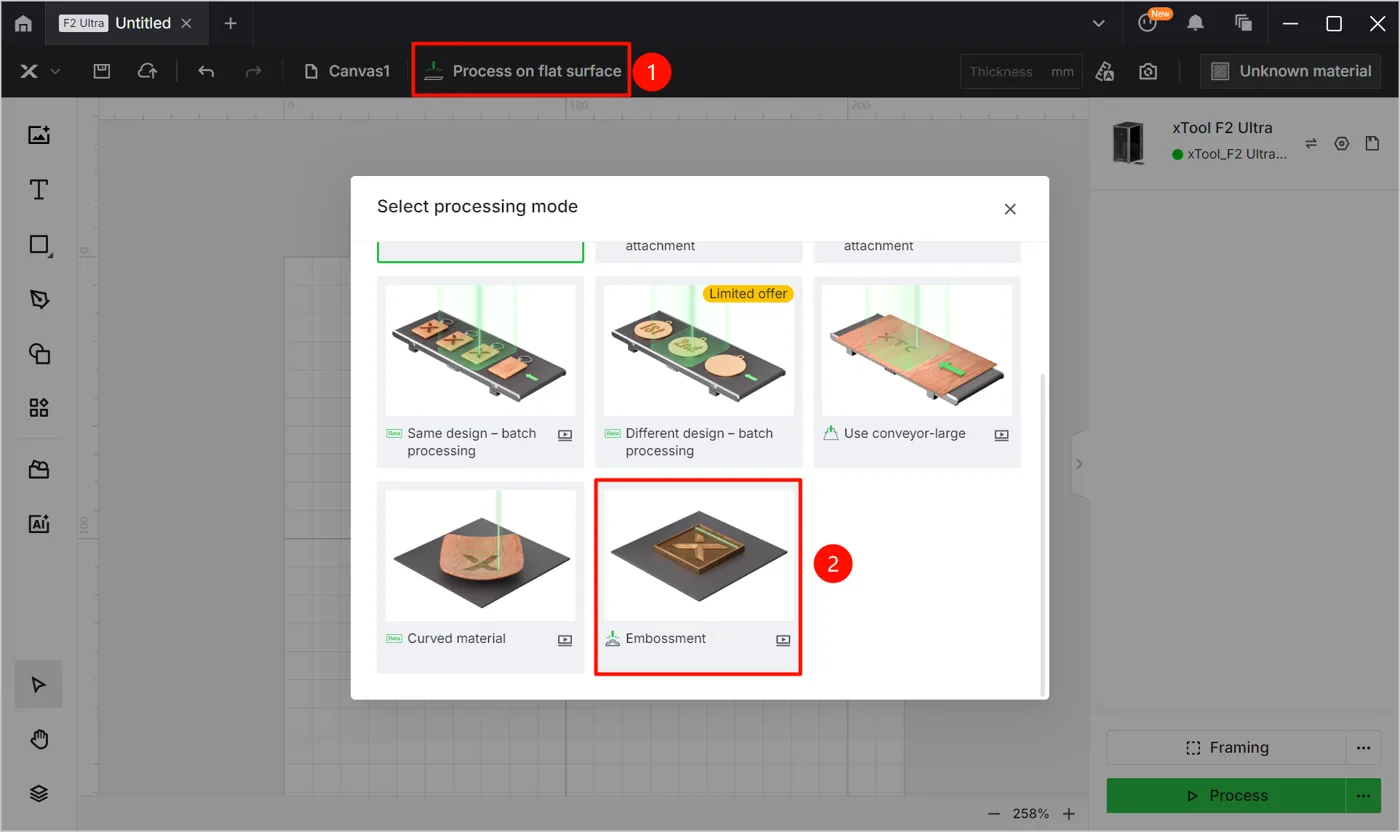

(1) En la parte superior de XCS, haga clic en el nombre del modo de procesamiento actual y, a continuación, seleccione Relieve como modo de procesamiento.

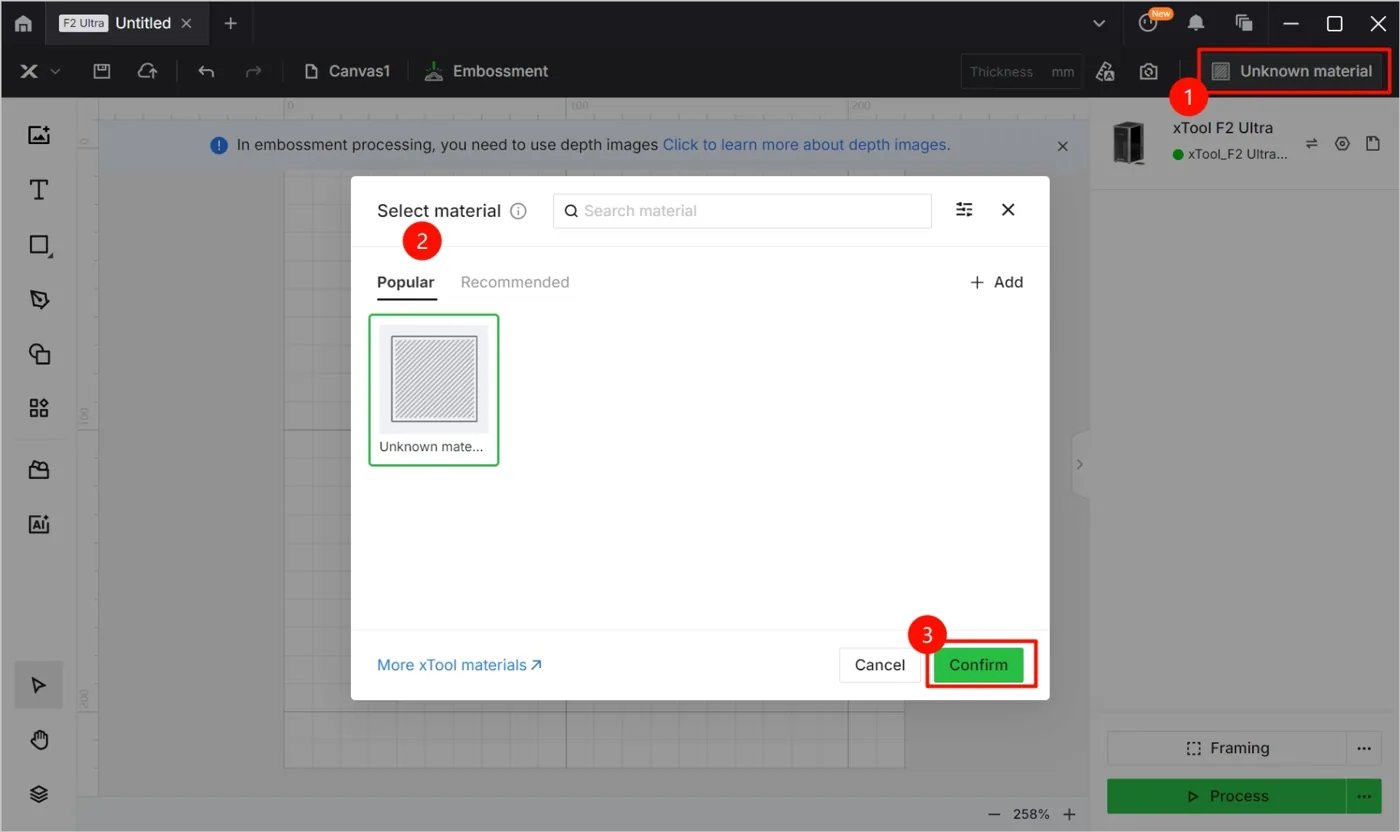

(2) En la esquina superior derecha, haga clic en Material desconocido, seleccione el nombre de su material y haga clic en Confirmar.

Nota: Si no encuentra su material en la lista, puede hacer clic en Más materiales xTool para buscar entre más materiales en la Biblioteca Material EasySet. Si aún así no encuentra el nombre de su material, puede seleccionar Material definido por el usuario.

Nota: Tras seleccionar un material de la lista de materiales o de la Biblioteca Material EasySet, el software configurará automáticamente los parámetros para el procesamiento láser. Los ajustes predeterminados se aplican a los materiales xTool. Puede ajustar la configuración según sus necesidades.

Nota: Los ajustes de parámetros recomendados solo pueden lograr los mejores resultados cuando se usan materiales de xTool. Si utiliza materiales de terceros, se recomienda que realice primero por su cuenta una prueba de matriz de material para obtener el efecto y los parámetros deseados. Asimismo, asegúrese de que los materiales estén libres de humedad o contaminación, que pueden afectar en gran medida a los resultados.

2. Colocar el material y realizar el enfoque láser

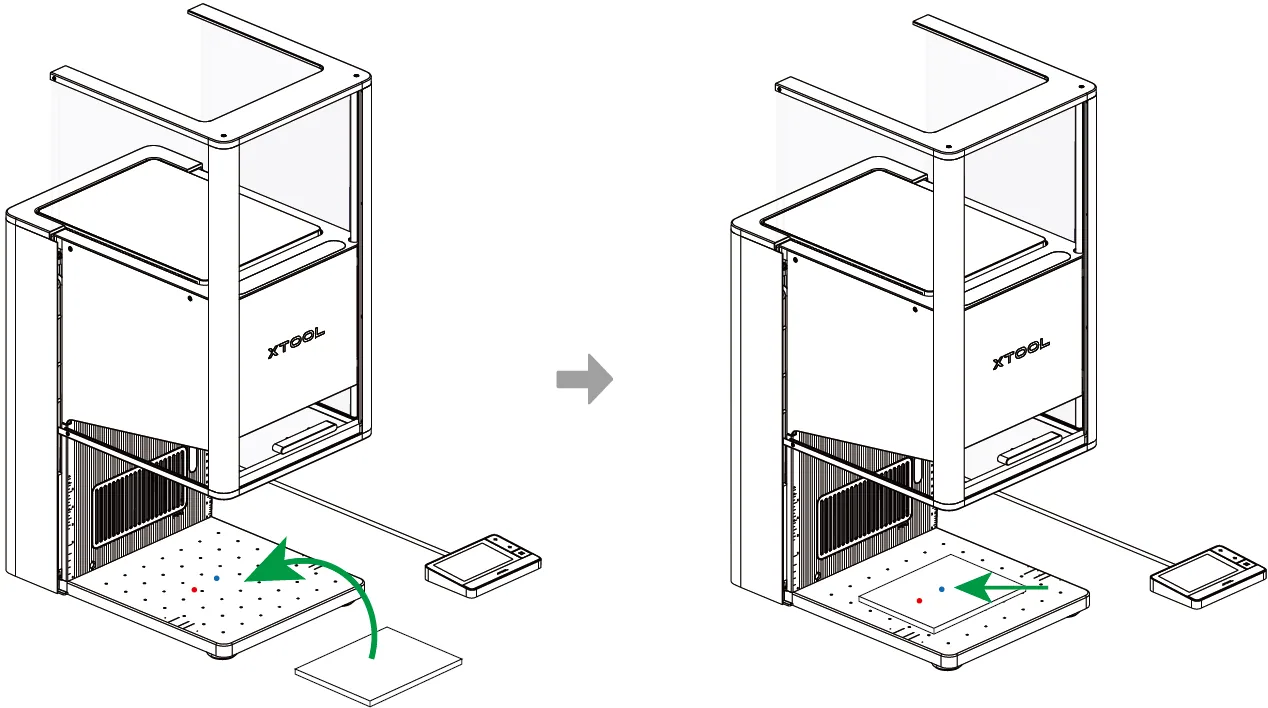

(1) Levante la carcasa protectora y coloque el material sobre la base, dejando que el punto de luz azul incida en la superficie del material.

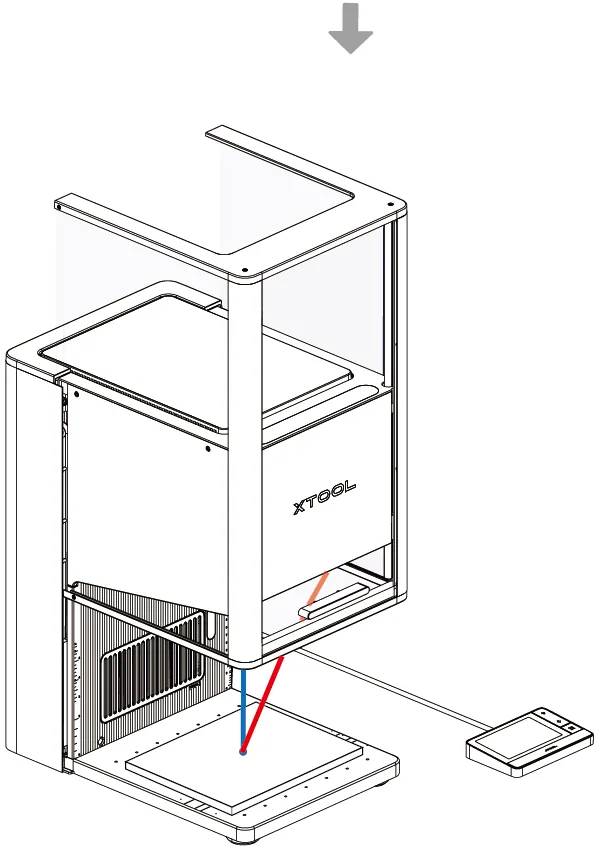

(2) Mantenga pulsado el botón Arriba/Abajo del módulo láser para subir o bajar el módulo láser. Cuando los puntos de luz rojo y azul se superpongan, el enfoque estará correctamente ajustado.

Nota: El punto de luz azul no se mueve. Si el módulo láser sube, el punto de luz rojo se desplaza hacia la izquierda. Si el módulo láser baja, el punto de luz rojo se desplaza hacia la derecha.

Cuando termine de enfocar, podrá ver el grosor del material medido en la esquina superior derecha de XCS.

Nota: La xTool F2 Ultra admite enfoque automático y enfoque manual. Aquí usamos el enfoque manual.  Si quiere usar el enfoque automático, haga clic en el icono .

3. Capturar el fondo e importar un mapa de profundidad

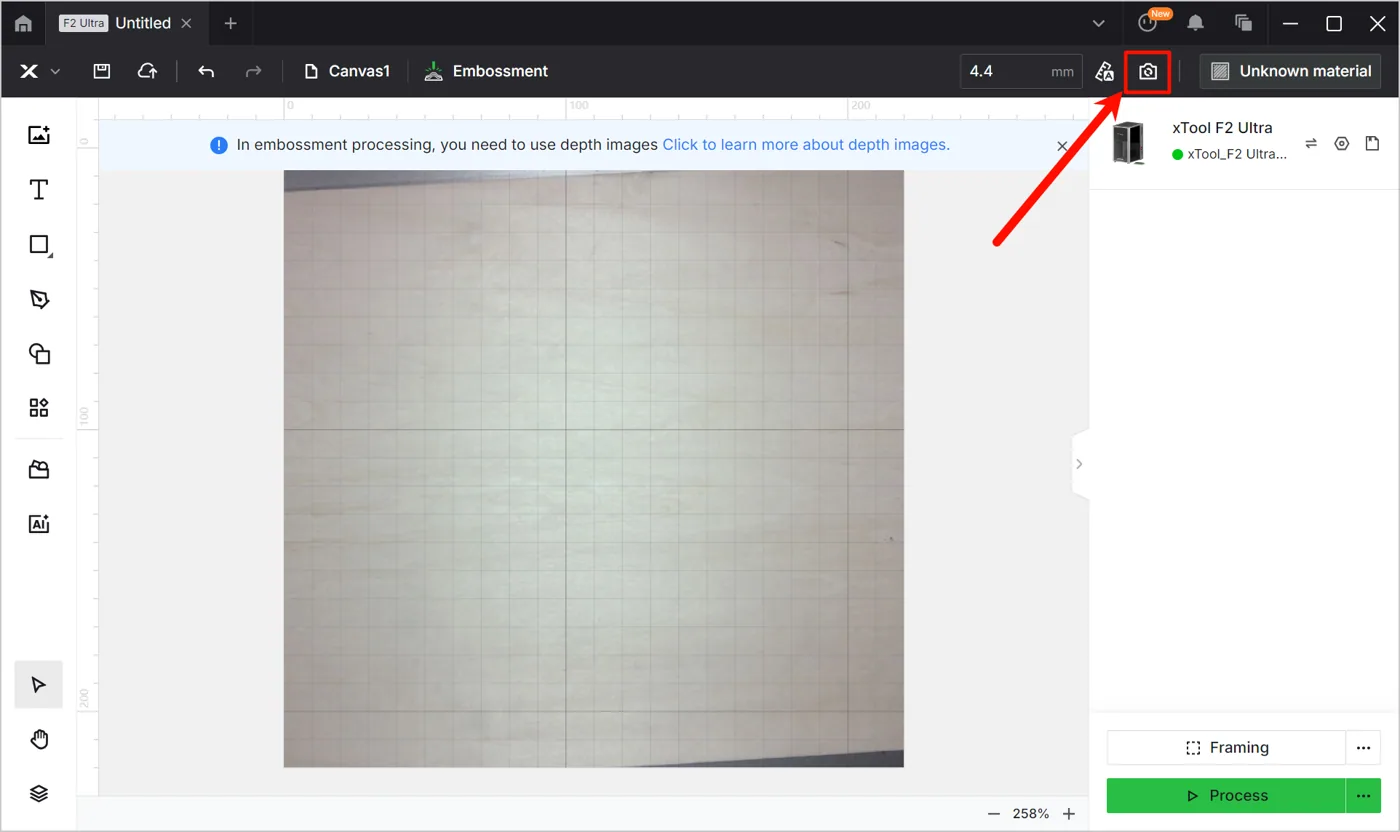

(1) En la esquina superior derecha de XCS, haga clic en el icono Actualizar fondo .

Nota:

1. XCS toma una foto del área de procesamiento de la xTool F2 Ultra y la usa como fondo del lienzo. Puede posicionar los objetos de procesamiento en función del fondo.
2. Para garantizar la precisión del posicionamiento, ajuste el enfoque láser antes de capturar el fondo.

(2) Utilice los métodos descritos en Cómo obtener un mapa de profundidad para importar un mapa de profundidad.

Por ejemplo, en el lado izquierdo de XCS, haga clic en  > Relieve > seleccione un mapa de profundidad para importarlo.

Nota: Asegúrese de que el objeto quede colocado dentro del material.

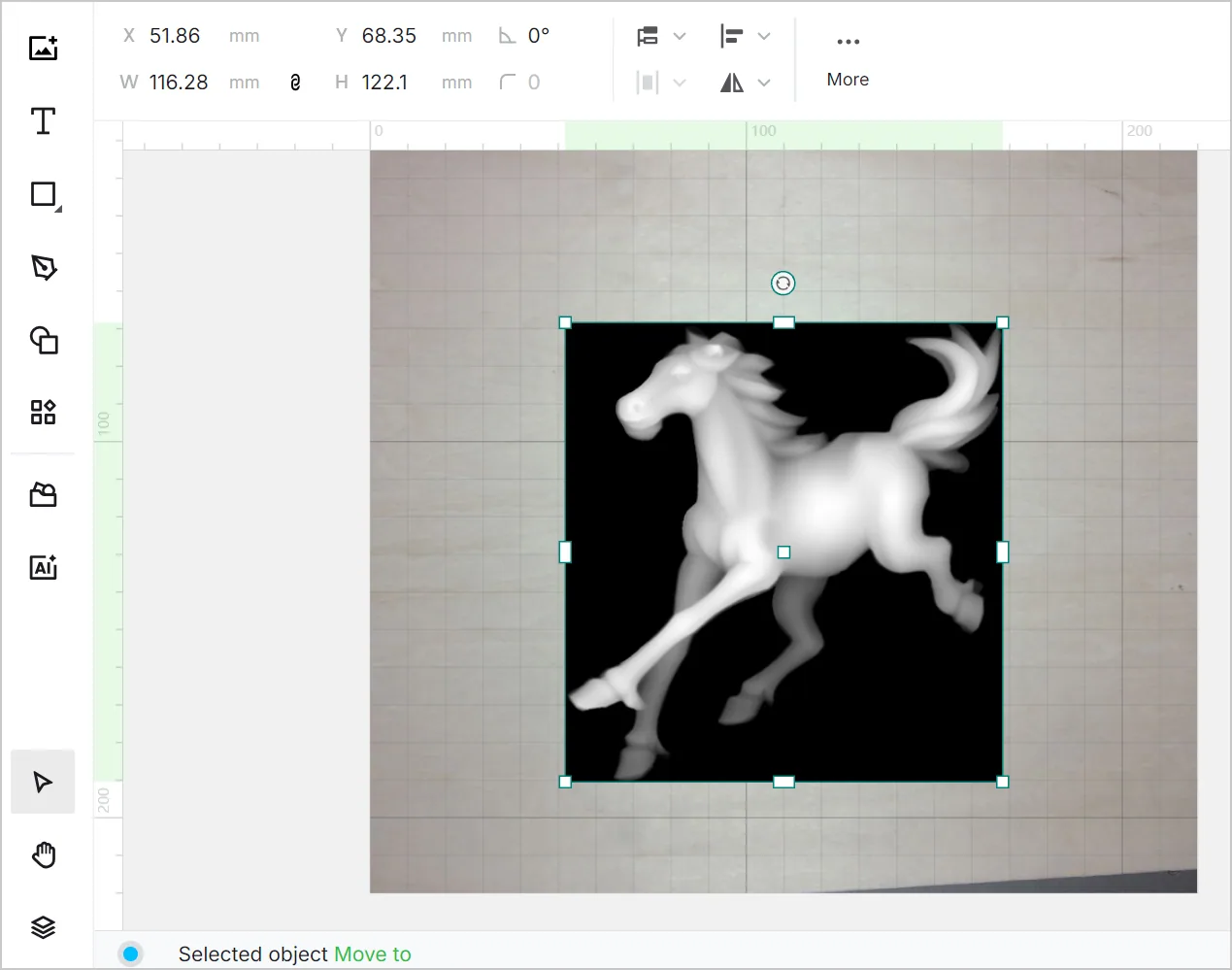

(3) Cambie el tamaño o mueva la imagen. Arrastre los puntos de anclaje del cuadro delimitador para redimensionar la imagen, y arrastre la imagen para moverla.

4. Configurar los parámetros de procesamiento

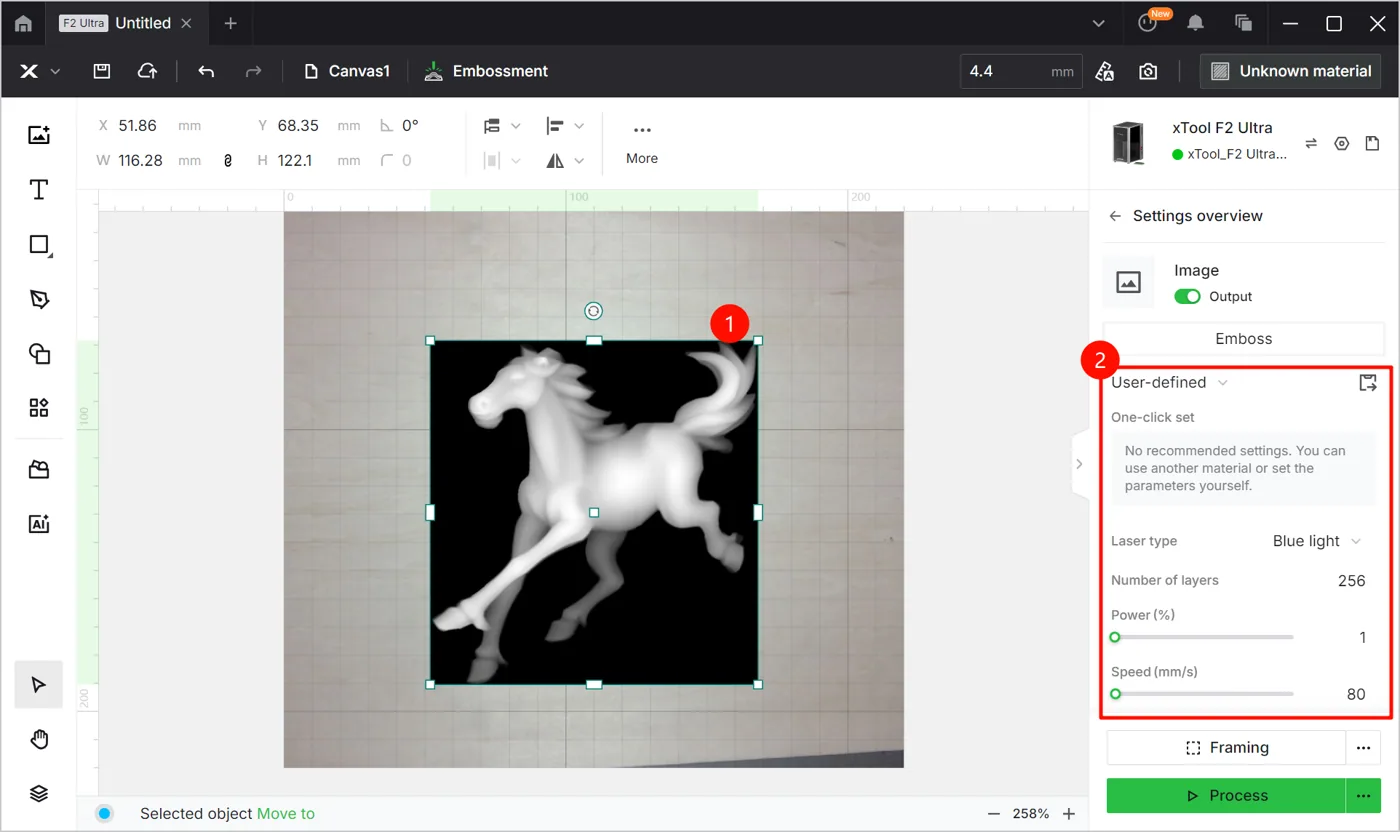

Seleccione el objeto en el lienzo. En el lado derecho de XCS, configure los parámetros del objeto.

Nota: Para consultar la referencia de configuración de parámetros, consulte Ajustes de material de la F2 Ultra.

• Tipo de láser
• • Luz azul se usa normalmente con materiales como madera de tilo, cartón ondulado y cuero, y para el corte láser.
  • IR de fibra es ideal para grabar metales como acero inoxidable, oro, plata, cobre, aluminio, etc.

• Número de capas
  Cuantas más capas configure, más profundo tallará el láser en la superficie del material. Valor válido: [1, 256], entero.

• Potencia (%)
  La potencia del láser. Cuanto mayor sea la potencia, más profundo tallará el láser en la superficie del material. Valor válido: [1, 100], entero.

• Velocidad (mm/s)
  La velocidad de desplazamiento de los puntos láser a lo largo de la trayectoria de procesamiento. Si los puntos láser se mueven más despacio, el tiempo de procesamiento será más largo y el material absorberá más energía. Por tanto, cuanto menor sea la velocidad, más profundo tallará el láser en la superficie del material.

• Pasadas
  El número de veces que los puntos láser pasan sobre la trayectoria de procesamiento. Cuantas más pasadas, más profundo tallará el láser en la superficie del material. Valor válido: [1, 10], entero.

• Líneas por cm
  El número de líneas grabadas dentro de cada centímetro. Afecta a la resolución del resultado del relieve.

• Ángulo de grabado
  El ángulo del haz láser al grabar sobre el material. Este ángulo es un ángulo relativo entre el haz láser y los puntos de procesamiento. Para un funcionamiento normal, se recomienda ajustar el valor a 30.

• Descender en el eje z
  A medida que el láser talla más profundo en el material, el haz láser puede quedar desenfocado. Al activar esta función, el módulo láser descenderá en el eje z, de modo que el haz láser pueda mantener el enfoque sobre la superficie del material. Un haz láser enfocado produce la máxima energía.

  Para materiales como el latón que requieren alta potencia láser, se recomienda activar Descender en el eje z para obtener mejores resultados de procesamiento. En otras condiciones, si no es necesario, no se recomienda activar esta función.

5. Configurar la trayectoria de procesamiento

En la esquina inferior derecha de XCS, haga clic en el icono para configurar la trayectoria de procesamiento.

(1) Active o desactive el modo Evitar humo.

Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Se recomienda activar esta función para el marcado sobre materiales como madera y cartón ondulado que producen mucho humo. De lo contrario, el humo denso puede bloquear el haz láser e interferir en el procesamiento láser.

(2) Configure la trayectoria de procesamiento.

• Planificación automática: XCS planifica automáticamente la trayectoria de procesamiento en función de algoritmos inteligentes.
• Definición por el usuario: Configure manualmente las trayectorias de procesamiento de algunos objetos.

6. Previsualizar el área de procesamiento

Puede previsualizar el área de procesamiento sobre el material mediante el encuadre. El encuadre significa que los puntos láser recorren el borde de los objetos de procesamiento sobre el material. Siga los siguientes pasos para iniciar el encuadre:

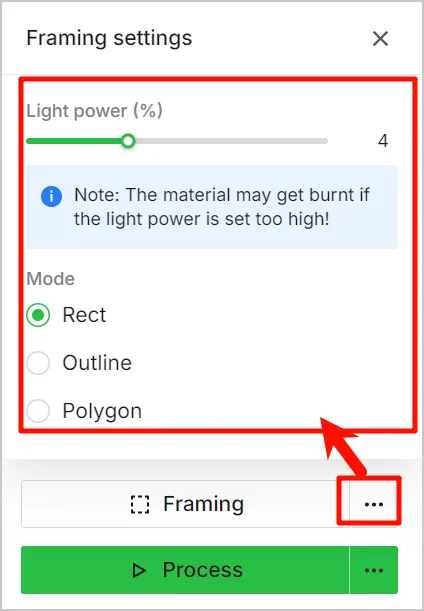

● Potencia de luz: Configura la potencia del láser para el encuadre.

● Modo:
En el modo Rect, los puntos láser recorren el borde rectangular de los objetos de procesamiento.
En el modo Contorno, los puntos láser recorren el contorno de los objetos de procesamiento.

(2) Haga clic en Encuadre en el software. Los puntos láser se moverán a lo largo del límite de los objetos de procesamiento sobre el material, permitiéndole previsualizar el área de procesamiento.

Para detener el encuadre, haga clic en el botón Detener encuadre en la esquina inferior derecha de XCS.

Nota: Si el área de procesamiento no es la ideal, puede ajustar la posición del material o ajustar las posiciones de los objetos en el software.

7. Iniciar el procesamiento

(1) En la esquina inferior derecha del software, haga clic en Ir a procesar.

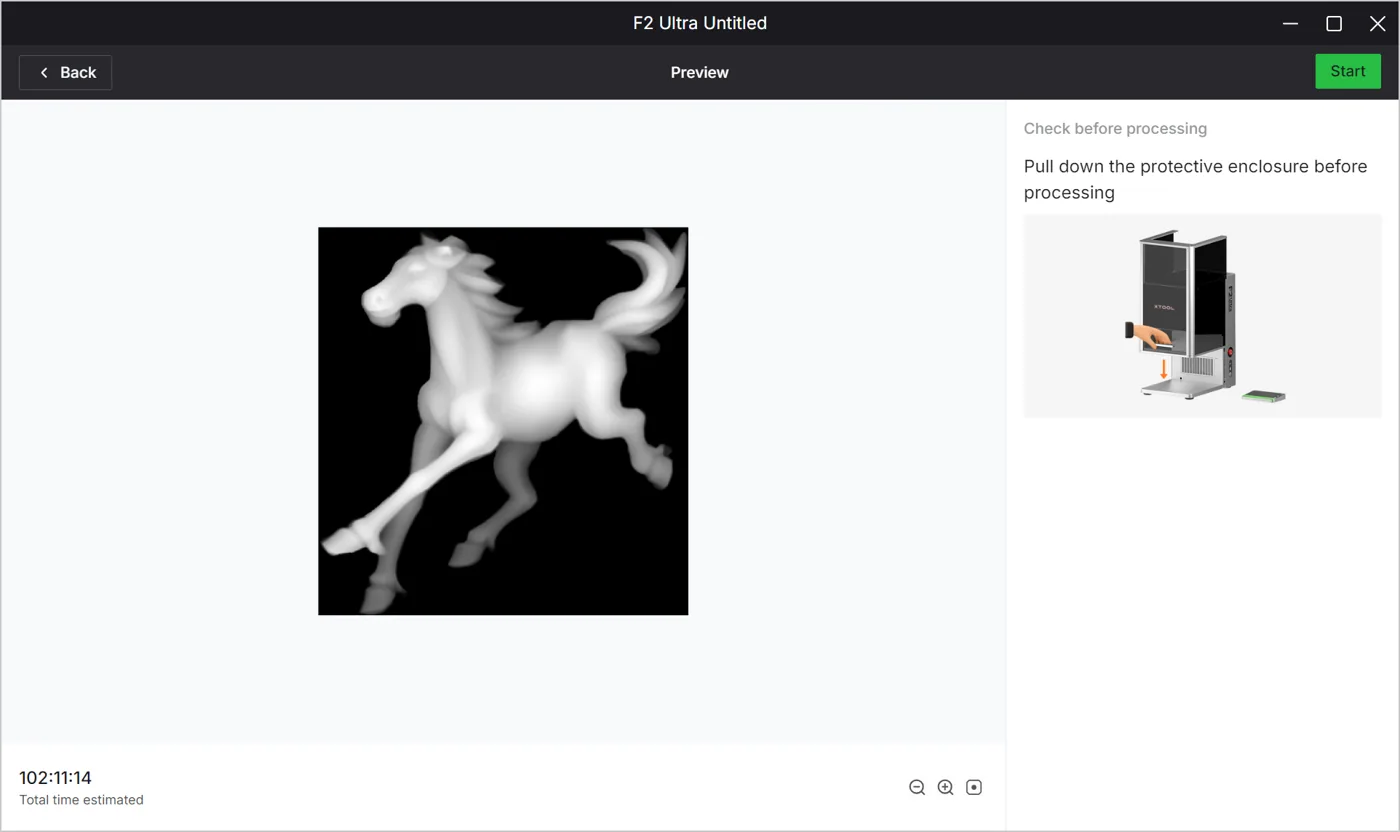

(2) Previsualice el diseño de procesamiento.

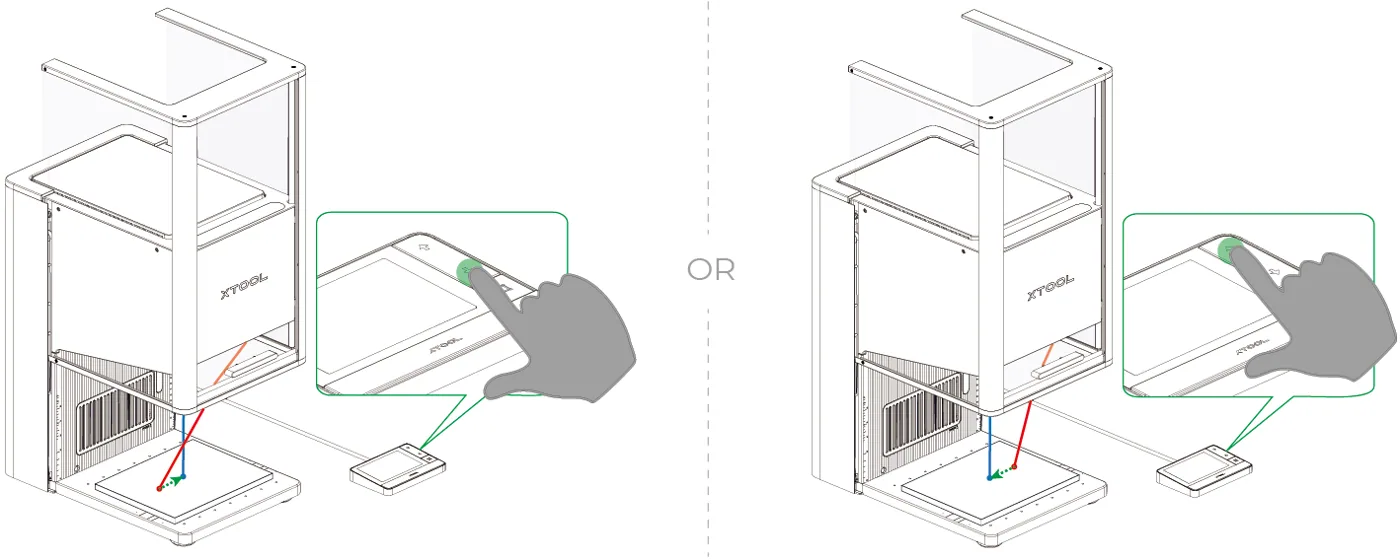

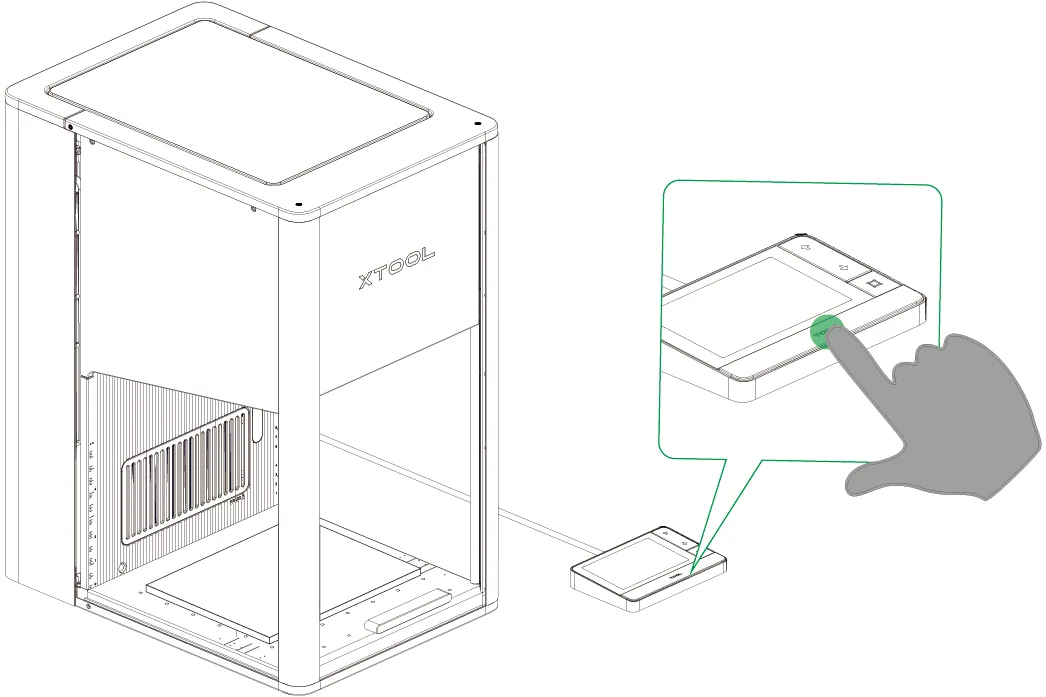

(3) Cierre la carcasa protectora de la xTool F2 Ultra. En la esquina superior derecha de XCS, haga clic en Iniciar. Cuando el software muestre “Listo”, pulse el botón Iniciar/Detener de XTOOL en el controlador de pantalla táctil para iniciar el procesamiento.

Nota: Durante el procesamiento láser, mantenga la carcasa protectora cerrada o use gafas de protección que puedan proteger frente a haces láser de longitudes de onda de 445 nm y 1064 nm.

Notas

• Tras hacer relieve láser sobre un metal, si el resultado del procesamiento tiene un color oscuro, puede probar a grabar con láser la pieza con una pasada más.
• Asegúrese de usar una imagen nítida para el relieve láser.
