Nota:

• Manipula el panel de nido de abeja con cuidado. Si se cae o se golpea, puede deformarse y afectar a su función como panel de trabajo.
• Pueden quedar residuos en el panel de nido de abeja tras el procesamiento de materiales. Se recomienda sacarlo y limpiarlo después de cada procesamiento. Para ayudarte a retirar y limpiar el panel de nido de abeja con facilidad, su superficie se ha diseñado más pequeña que el área de trabajo. En los dos laterales hay posiciones para agarrarlo con la mano una vez colocado en la xTool P2/P2S.
• Con el tiempo, algunas partes del panel de nido de abeja pueden hundirse. Para evitar el problema en el que la superficie superior de un material colocado sobre el panel quede por debajo del plano de las lamas en el modo de procesamiento Procesar sobre lamas, lo que provoca el fallo de la automedición, el panel de nido de abeja incorpora unas patas antideslizantes gruesas que lo elevan 1,5 mm por encima del plano de las lamas una vez colocado en la xTool P2/P2S.

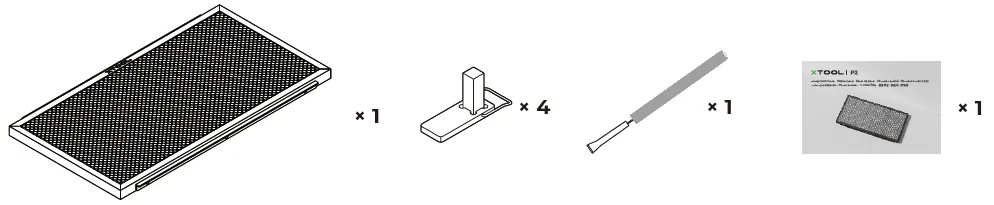

Lista de elementos

Uso del panel de nido de abeja

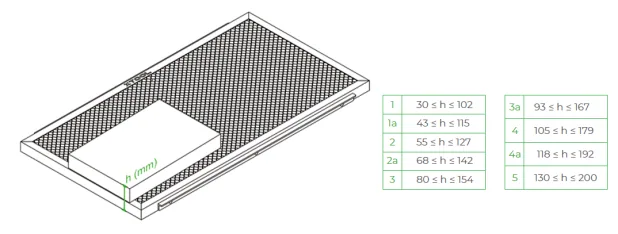

Grosor de materiales admitido

Colocación del panel de nido de abeja

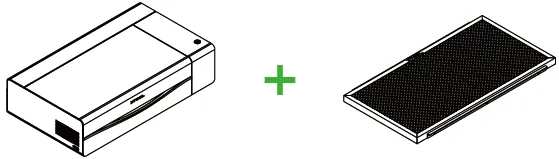

Uso del panel de nido de abeja solo con la xTool P2/P2S

1. Retira todas las lamas de la xTool P2/P2S.

2. Coloca el panel de nido de abeja en el equipo, apoyando las placas de fijación de los lados delantero y trasero del panel sobre los soportes de las lamas.

Uso del panel de nido de abeja con la xTool P2/P2S y la base elevadora

Determina el nivel en el que colocar la placa base según el grosor del material y del panel de nido de abeja, y luego coloca el panel sobre la placa base.

Selección del modo de procesamiento

Para procesar materiales planos

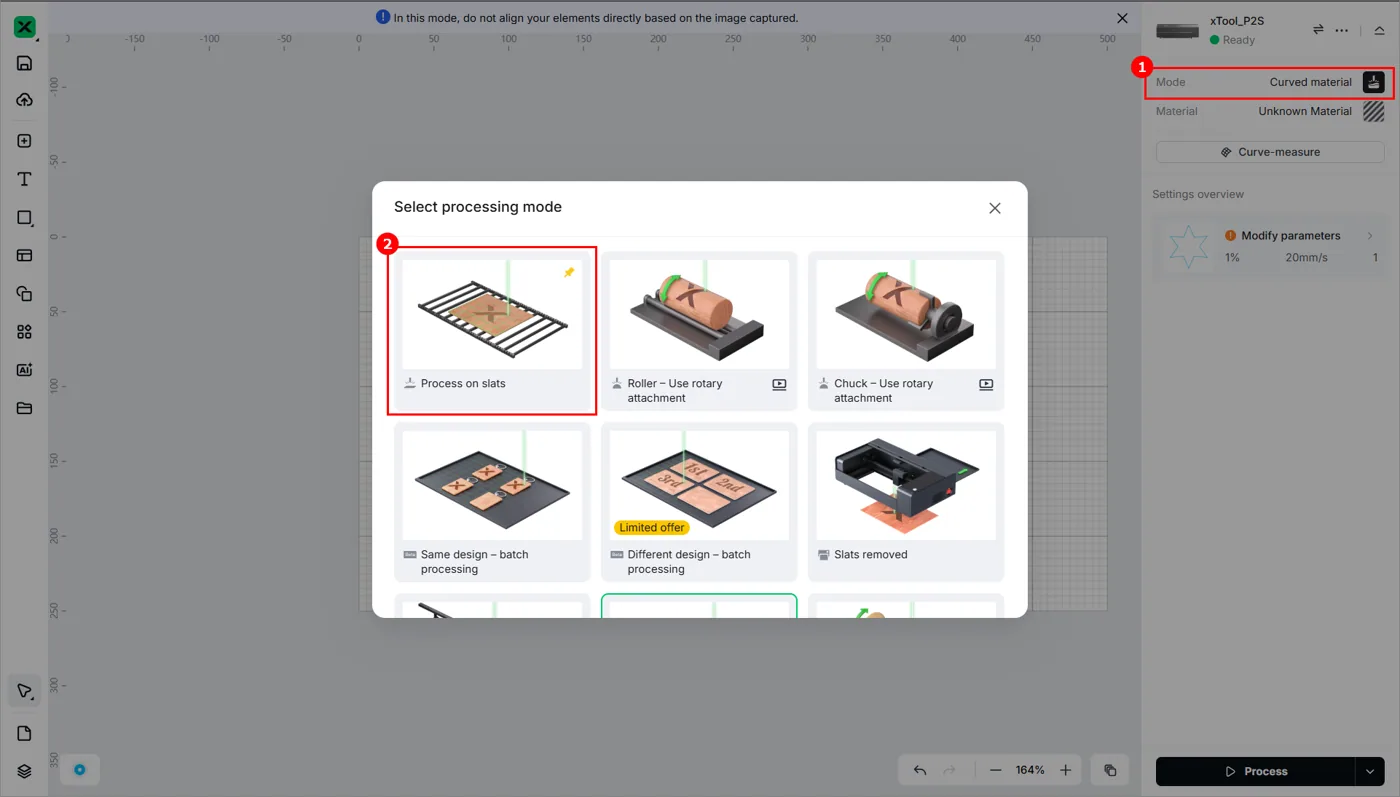

• Si colocas el panel de nido de abeja dentro de la xTool P2/P2S, ajusta el modo de procesamiento a Procesar sobre lamas. En este modo, el área de procesamiento del panel de nido de abeja es de 556 mm × 280 mm, menor que el área de procesamiento (600 mm × 305 mm) disponible cuando usas las lamas.

Después de colocar el material, haz clic en Medición dirigida o Medición rápida para medir el grosor.

Nota: El panel de nido de abeja incorpora patas antideslizantes. En el modo Procesar sobre lamas, el grosor medido puede diferir ligeramente del grosor real del material. No necesitas modificar el valor de grosor en xTool Studio. No afecta a los resultados del procesamiento.

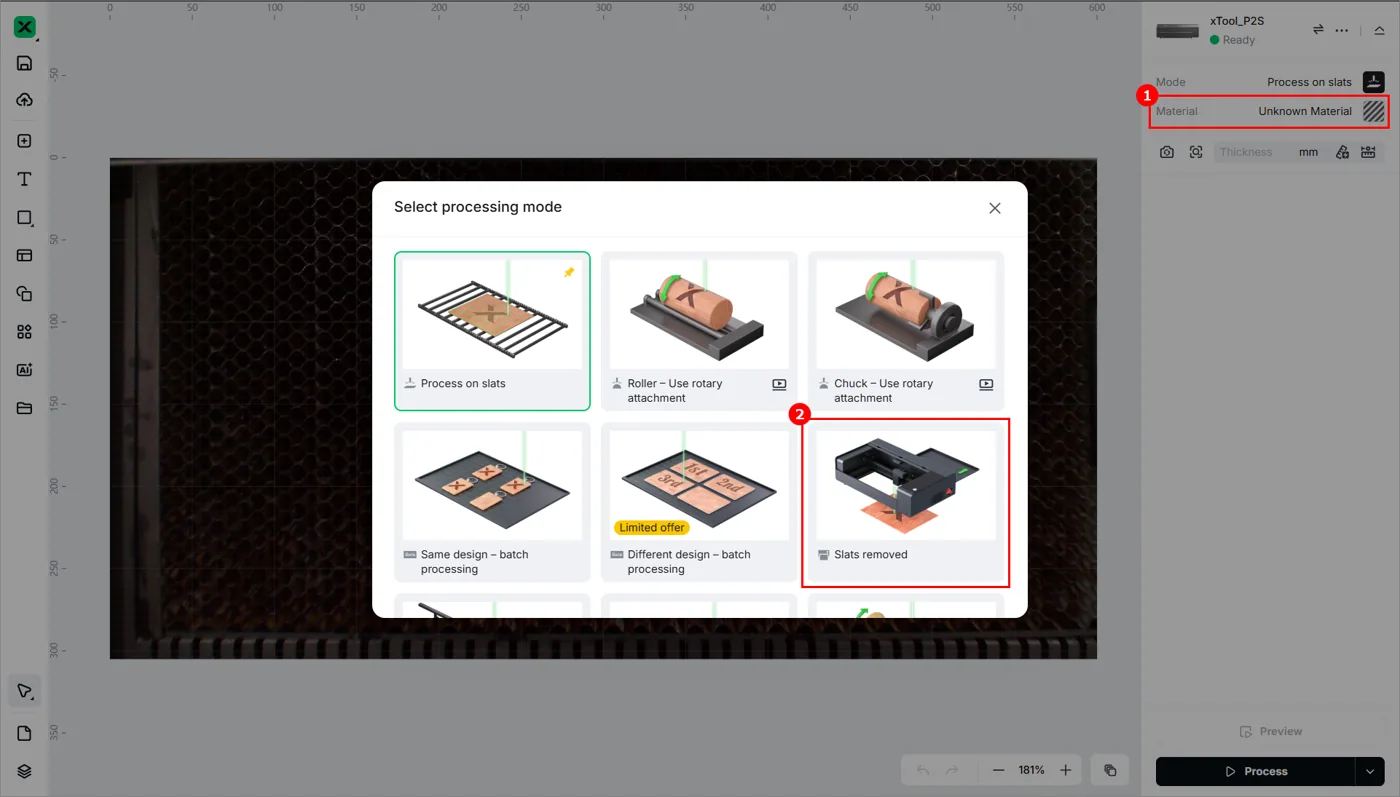

• Si colocas el panel de nido de abeja dentro de la base elevadora, ajusta el modo de procesamiento a Lamas retiradas. En este modo, el área máxima de procesamiento admitida es de 500 mm × 250 mm, menor que el área (556 mm × 280 mm) del panel de nido de abeja.

Después de colocar el material, haz clic en Medición dirigida para medir la distancia.

Para procesar materiales cilíndricos

Ajusta el modo de procesamiento a Rodillo – Usar accesorio rotativo y asegúrate de que la superficie del material que se va a procesar quede por encima del plano de las lamas.

Después de colocar el material, haz clic en Medición rápida para medir la distancia.

Para procesar materiales con superficies curvas

Ajusta el modo de procesamiento a Procesar curva y asegúrate de que la superficie del material que se va a procesar quede por encima del plano de las lamas.

Después de colocar el material, haz clic en Medición de curva para medir el área que se va a procesar.

Iniciar el procesamiento

1. Conecta la xTool P2/P2S a xTool Studio.

Consulta «Conectar y configurar la xTool P2S con xTool Studio» para ver las instrucciones de conexión de la xTool P2S a xTool Studio.

2. Diseña o importa imágenes u otros elementos para el procesamiento.

3. Ajusta el modo de procesamiento y completa la automedición.

Nota: Usa la automedición en lugar de la medición manual para medir el grosor o la distancia de un material.

4. Ajusta los parámetros de procesamiento del objeto.

5. Haz clic en Procesar para previsualizar el objeto.

6. Haz clic en Iniciar y pulsa el botón de la xTool P2/P2S para comenzar el procesamiento.

Espera a que se complete el procesamiento.

Nota:
– Para más detalles sobre cómo procesar materiales en el modo Procesar sobre lamas, consulta Procesar sobre la superficie de lamas con la xTool P2/P2S.
– Para más detalles sobre cómo procesar materiales en el modo Lamas retiradas, consulta «Procesar sin lamas con la xTool P2/P2S».
– Para más detalles sobre cómo procesar materiales en el modo Rodillo – Usar accesorio rotativo, consulta «(xTool Studio) Usar el accesorio rotativo 2 (RA2) con la xTool P2/P2S».
– Para más detalles sobre cómo procesar materiales en el modo Procesar curva, consulta «(xTool Studio) Procesar materiales con superficies curvas con la serie xTool P2».

Mantenimiento

Pueden quedar residuos en el panel de nido de abeja tras el procesamiento de materiales. Se recomienda sacarlo y limpiarlo después de cada procesamiento, para que el siguiente procesamiento no se vea afectado.

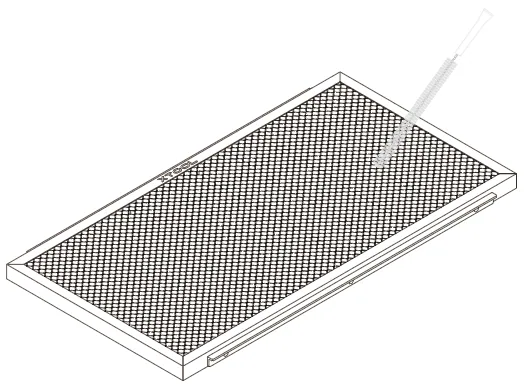

Puedes usar el cepillo suministrado con el panel de nido de abeja para limpiar las celdas del panel.
