Este tutorial trata sobre el uso de la función Matriz de cuadrícula en xTool Studio. Esta eficaz función te permite generar una matriz de cuadrícula automática para tus diseños (disponible tanto para archivos de mapa de bits como vectoriales). De esta forma, puedes generar múltiples diseños idénticos, optimizar el aprovechamiento del material y previsualizar rápidamente el efecto general.

Para empezar, asegúrate de que tu dispositivo esté conectado antes de ejecutar la matriz de cuadrícula. Esto es importante para validar los resultados en tu dispositivo concreto.

Paso 1

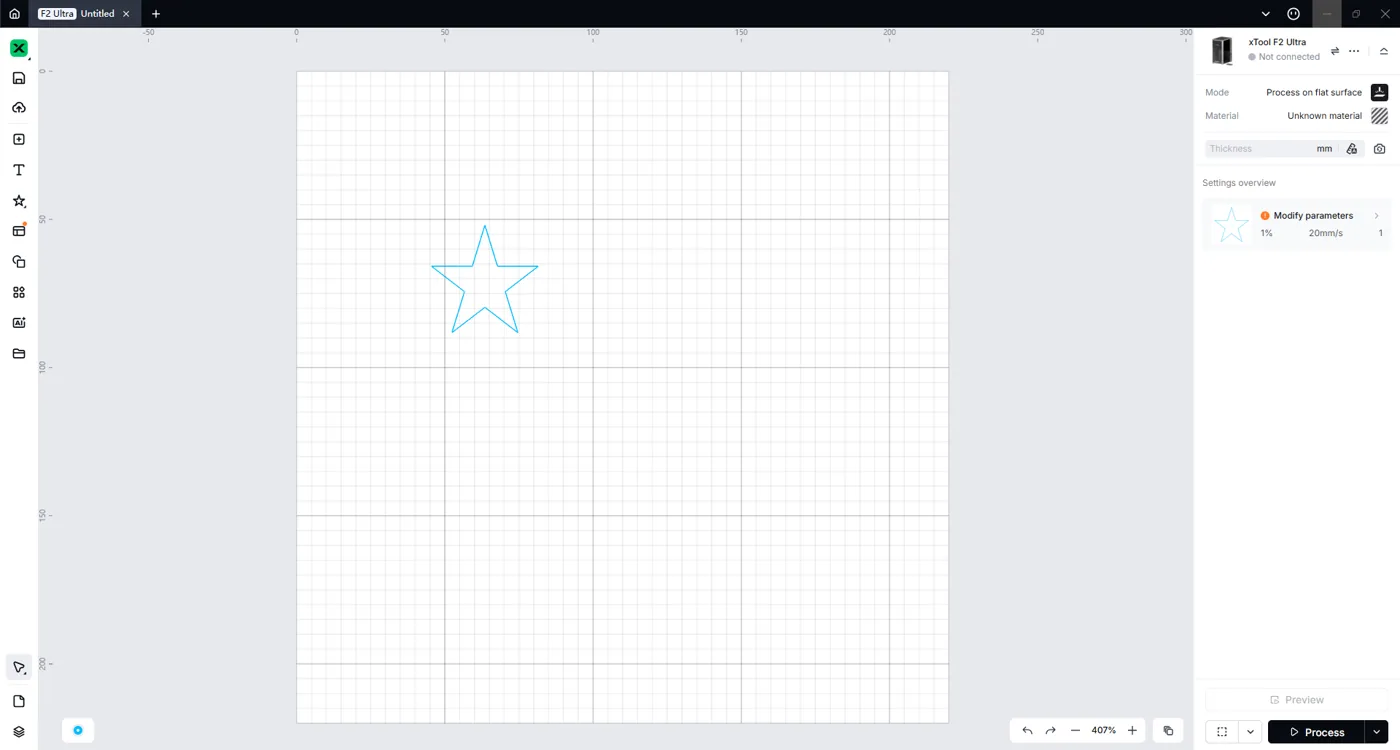

Crea un elemento o importa un archivo de diseño (se admiten archivos tanto vectoriales como de mapa de bits).

Paso 2

Establece el tipo de procesado y todos los parámetros relacionados. Estos ajustes se convertirán en el valor predeterminado de la matriz de cuadrícula.

Paso 3

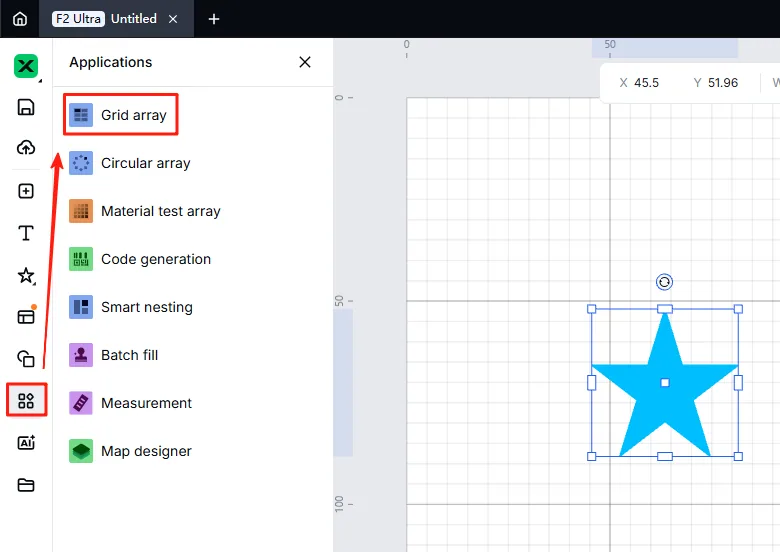

Selecciona el elemento, ve a la barra izquierda y haz clic en “Aplicaciones”, selecciona “Matriz de cuadrícula“.

A continuación, verás un panel de ajustes emergente como se muestra a continuación. Aunque la tabla actual tiene valores predeterminados, puedes cambiar libremente las columnas y el espaciado según las necesidades de tu proyecto.

• Columnas X y espaciado X representan el número de columnas de la matriz y el espaciado entre columnas.
• Filas Y y espaciado Y representan el número de filas y el espaciado entre filas.

Paso 4

• Haz clic en ‘Hecho’ para generar una matriz de cuadrícula en el lienzo. Esta matriz se basa en los ajustes de parámetros con un valor de diferencia igual para cada elemento. La matriz de cuadrícula se agrupa automáticamente, pero puedes ajustar cada elemento de forma individual desagrupándolo.

Recordatorios:

Al establecer los parámetros, es importante consultar los parámetros recomendados para tu dispositivo y el material específico. Si los parámetros son demasiado altos o demasiado bajos, puedes provocar un incendio durante el procesado. Además, vigila el dispositivo mientras esté procesando.
