Puede abrir la ventana de configuración del software de cualquiera de las siguientes formas:

– En la página de inicio, seleccione Configuración en la barra de herramientas principal.

– En la página del proyecto, seleccione Configuración en el menú principal.

Configuración general

• Unidad: define la unidad para mostrar el tamaño y la posición de un elemento de diseño.
• Idioma: define el idioma de la interfaz.
• Atajos de teclado: Puede hacer clic en Ver para consultar todos los atajos de teclado admitidos por xTool Studio.
• Calidad vectorial: define la calidad de los trazados vectoriales, e incluye las siguientes opciones:
• • Óptima (ideal para patrones de más de 20 pulgadas y permite una velocidad media)
  • Alta (adecuada para patrones de 10 a 20 pulgadas y permite una velocidad moderadamente más rápida)
  • Media (adecuada para patrones de menos de 10 pulgadas y permite una velocidad rápida)

Cuanto mayor es la calidad, menor es la velocidad. Si necesita editar trazados vectoriales complejos, lo que puede provocar lentitud del software, pantalla en blanco o bloqueos, puede establecer la calidad en Media para mejorar el rendimiento de xTool Studio. No tiene que preocuparse demasiado por los resultados del procesado. En la mayoría de los casos, las diferencias en los resultados del procesado entre la calidad Media y Alta no son perceptibles. La precisión del procesado solo se reduce de forma notable cuando se escala un trazado vectorial pequeño a uno muy grande, por ejemplo, al escalar un patrón de 2 pulgadas a uno de 20 pulgadas.

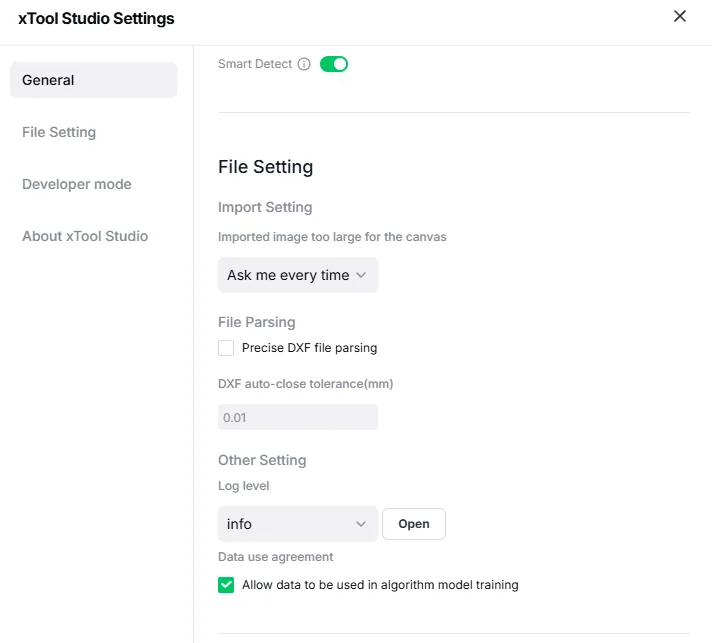

Configuración de archivos

Imágenes importadas demasiado grandes para el lienzo: Define cómo gestiona Studio las imágenes que superan el tamaño del lienzo durante la importación. Puede elegir entre las siguientes opciones:

• Preguntarme siempre: Studio le preguntará cada vez que importe una imagen demasiado grande para el lienzo.
• Escalarla automáticamente: Studio reducirá automáticamente el tamaño de las imágenes demasiado grandes para el lienzo al importarlas.
• Mantener su tamaño: Studio mostrará las imágenes en su tamaño original aunque superen el tamaño del lienzo.

Análisis preciso de archivos DXF: Activa o desactiva el uso de nuevos algoritmos para analizar archivos DXF. Estos algoritmos garantizan una mayor precisión al evitar líneas faltantes o deformaciones, aunque requieren más recursos del sistema. Esta función está desactivada de forma predeterminada. Se recomienda no activar esta opción si sus archivos DXF ya se analizan correctamente en Studio.

Tolerancia de autocierre DXF (mm): Cierra automáticamente los trazados importados de archivos DXF que contienen puntos divididos, garantizando una continuidad de trazado más uniforme.

Nivel de registro: Seleccione el tipo de registros que desea ver. Las opciones incluyen:

• Error: Ver el registro de errores.
• Advertencia: Ver el registro de advertencias.
• Información: Ver el registro de información.
• Depuración: Ver el registro de depuración.

Acuerdo de uso de datos: Cuando está activado, permite que Studio use sus datos para el entrenamiento de modelos de algoritmos.

Configuración de parámetros personalizados: Le permite exportar los parámetros de procesado guardados o importar configuraciones de parámetros de procesado a Studio desde su almacenamiento local.

Modo desarrollador

Puede acceder al modo desarrollador para forzar la actualización del firmware de una máquina. Actualmente, esta función solo está disponible para xTool D1, D1 Pro, D1 Pro 2.0 y S1.

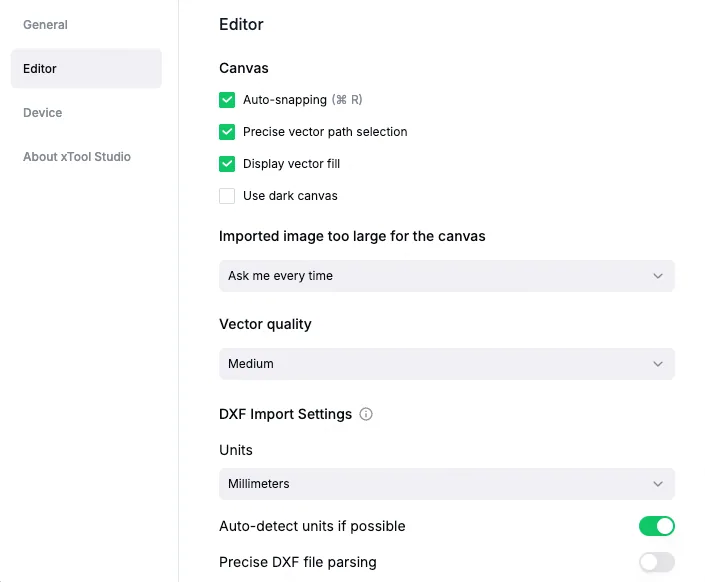

Configuración del editor

• Lienzo:
• • Ajuste automático: activa o desactiva la función de ajuste automático del lienzo. Esta función está activada de forma predeterminada.
  • Selección precisa de trazados vectoriales: Esta función está desactivada de forma predeterminada.
  •   Cuando esta función está desactivada, puede seleccionar un trazado vectorial haciendo clic en su cuadro de selección. Sin embargo, los cuadros de selección de varios trazados vectoriales pueden superponerse, dificultando la selección del trazado vectorial deseado.

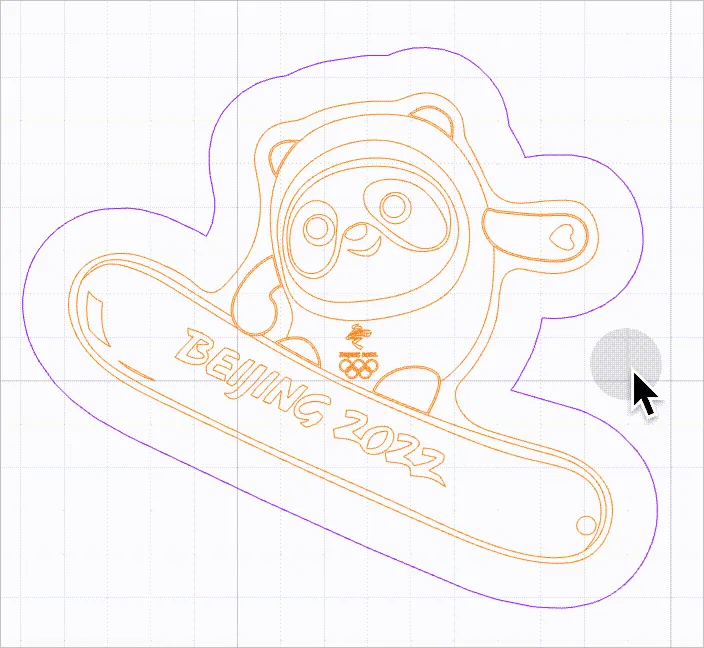

  •   Como se muestra en la siguiente figura, es difícil seleccionar la línea morada porque se encuentra dentro del cuadro de selección de otra línea.
  •
  •   Cuando esta función está activada, no se proporciona ningún cuadro de selección para los trazados vectoriales. Debe acercar el puntero del ratón a una línea para seleccionarla. De esta forma, puede seleccionar un trazado vectorial sin que el cuadro de selección interfiera.

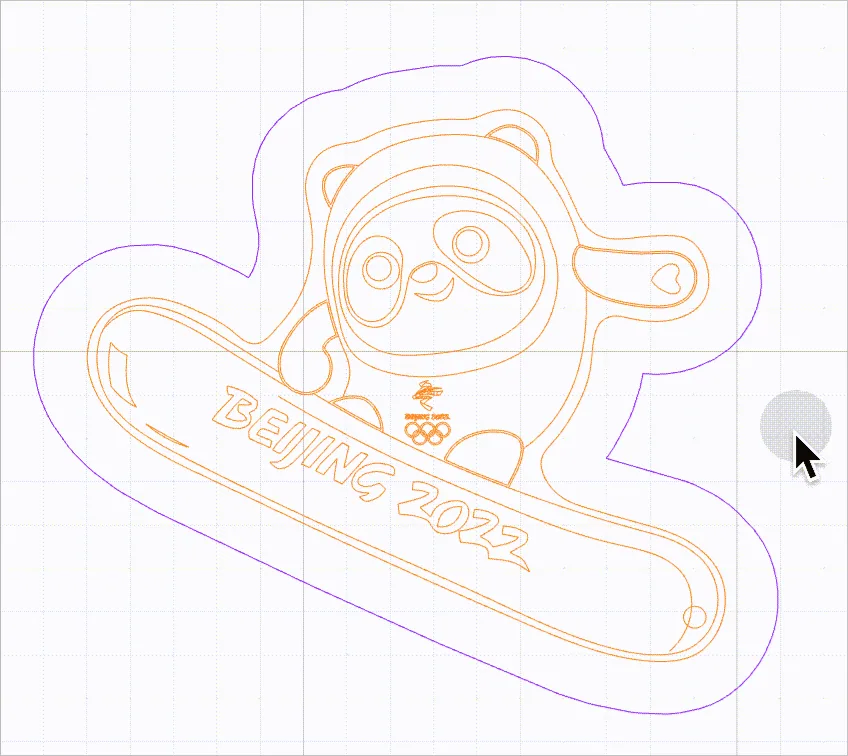

  •   Como se muestra en la siguiente figura, puede seleccionar una línea acercando el puntero del ratón a ella y haciendo clic.
  •
  • Mostrar relleno vectorial: define si se muestra el relleno de un vector cuando su tipo de procesado está establecido en Grabado.
  • Usar lienzo oscuro: Seleccione para mostrar el lienzo claro/oscuro.
• Imagen importada demasiado grande para el lienzo: define cómo procesar una imagen importada que es demasiado grande para el lienzo, e incluye las siguientes opciones:
• • Preguntarme siempre: xTool Studio le preguntará cada vez que importe una imagen demasiado grande para el lienzo.
  • Escalarla automáticamente: xTool Studio escala automáticamente una imagen demasiado grande para el lienzo al importarla.
  • Mantener su tamaño: xTool Studio muestra una imagen demasiado grande para el lienzo en su tamaño original al importarla.
• Calidad vectorial: define la calidad de los trazados vectoriales, e incluye las siguientes opciones:
• • Óptima (ideal para patrones de más de 20 pulgadas y permite una velocidad media)
  • Alta (adecuada para patrones de 10 a 20 pulgadas y permite una velocidad moderadamente más rápida)
  • Media (adecuada para patrones de menos de 10 pulgadas y permite una velocidad rápida)

Cuanto mayor es la calidad, menor es la velocidad. Si necesita editar trazados vectoriales complejos, lo que puede provocar lentitud del software, pantalla en blanco o bloqueos, puede establecer la calidad en Media para mejorar el rendimiento de xTool Studio. No tiene que preocuparse demasiado por los resultados del procesado. En la mayoría de los casos, las diferencias en los resultados del procesado entre la calidad Media y Alta no son perceptibles. La precisión del procesado solo se reduce de forma notable cuando se escala un trazado vectorial pequeño a uno muy grande, por ejemplo, al escalar un patrón de 2 pulgadas a uno de 20 pulgadas.

• Configuración de importación DXF
• • Unidades: cambia la unidad para la importación de archivos vectoriales.
  • Detectar unidades automáticamente si es posible: elija si desea activar la detección automática.
  • Análisis preciso de archivos DXF: define si se analizan los archivos DXF con nuevos algoritmos. Los nuevos algoritmos garantizan mejores resultados de análisis sin líneas faltantes ni deformaciones y, por ello, utilizan más memoria del PC. Está desactivada de forma predeterminada. Se recomienda no activar esta función cuando sus archivos DXF ya se analizan correctamente en xTool Studio.
  • Tolerancia de autocierre DXF (mm): cierra automáticamente los trazados, importados de un archivo DXF, que incluyen puntos divididos.
• Configuración de importación SVG
• • DPI: Establece el DPI predeterminado para la importación de archivos vectoriales.

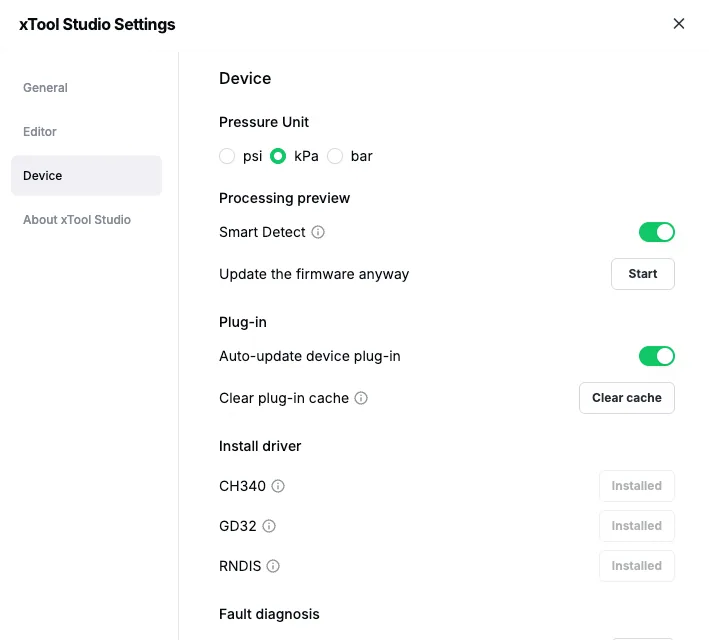

Configuración del dispositivo

• Unidad de presión: Ajusta la unidad de presión. Actualmente aplicable a MetalFab.
• Vista previa del procesado:
• • Detección inteligente: El motor de detección inteligente comprueba y le notifica los resultados del procesado. Al desactivarla, se detendrán estas notificaciones.

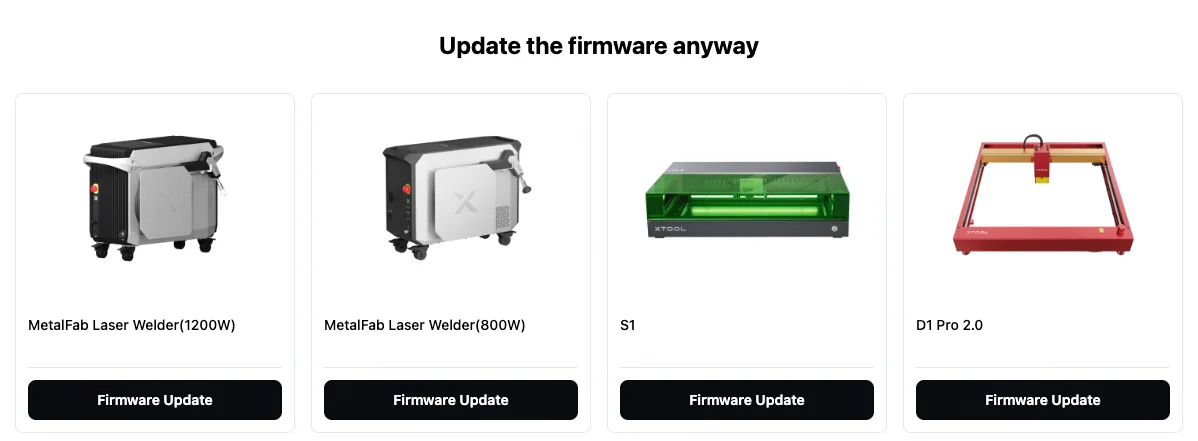

  • Actualizar el firmware de todos modos: Seleccione el firmware del dispositivo específico que desea actualizar.
  •
• Complemento:
• • Detectar unidades automáticamente si es posible: Elija si desea activar la actualización automática.
  • Borrar caché del complemento: Resuelve el problema de no poder conectar con los dispositivos debido a complementos faltantes o dañados. No se recomienda realizar esta operación cuando el software funciona con normalidad.
• Instalar controlador: Instala los controladores necesarios.
• Diagnóstico de fallos: Detección de WiFi y USB.
• Modelo de algoritmo de procesado por lotes: Muestra las versiones actual y nueva del modelo de algoritmo.

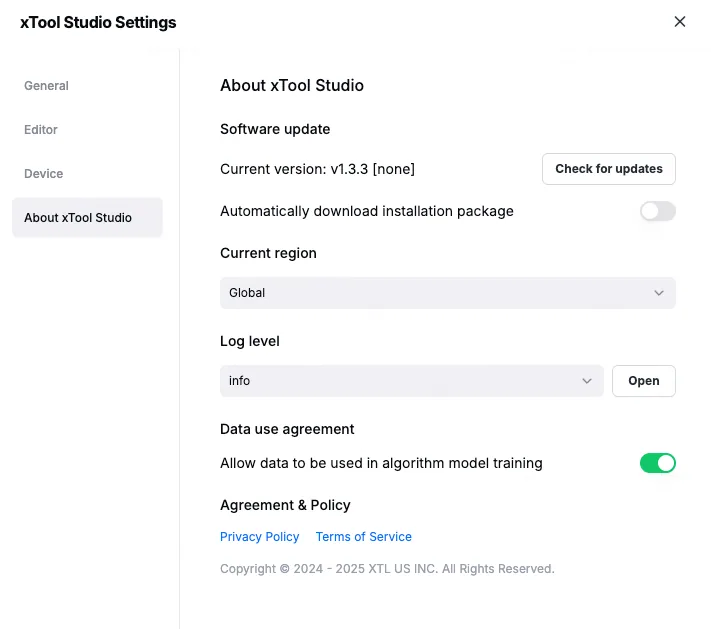

Acerca de xTool Studio

Puede encontrar información sobre su versión de xTool Studio, comprobar el software, la región actual, el nivel de registro, y leer la política de privacidad y los términos de servicio.

• Nivel de registro: Seleccione el tipo de registro que desea ver.

• error: Ver el registro de errores.
• warn: Ver el registro de advertencias.
• info: Ver el registro de información.
• debug: Ver el registro de depuración.

• Acuerdo de uso de datos: Activarlo indica que sus datos pueden utilizarse en el entrenamiento de modelos de algoritmos.
