Al utilizar tu equipo láser xTool con el purificador de aire SafetyPro™ Air Purifier 2 (AP2), es posible que experimentes una purificación del aire ineficaz, con olores persistentes o a quemado que se escapan del equipo láser, o humo visible que se fuga.

Si detectas este problema, sigue los pasos de resolución que se describen en esta guía.

Posibles causas

• Obstrucción de los filtros
• Problemas de montaje:
• • Tapa frontal mal instalada；
  • Filtro mal instalado；
  • Filtros ausentes；
  • Tubo de extracción de humos mal instalado；
• Problemas de los filtros:
• • Bordes doblados en las juntas antifugas
  • Filtros dañados
• Tubo de extracción de humos roto
• Ajustes incorrectos
• • Uso de una base elevadora (clase 4) sin cerrar su panel de puerta frontal
  • Velocidad del ventilador incorrecta por una versión de firmware P2S desactualizada

Resolución de problemas

1. Comprueba si hay obstrucción en los filtros

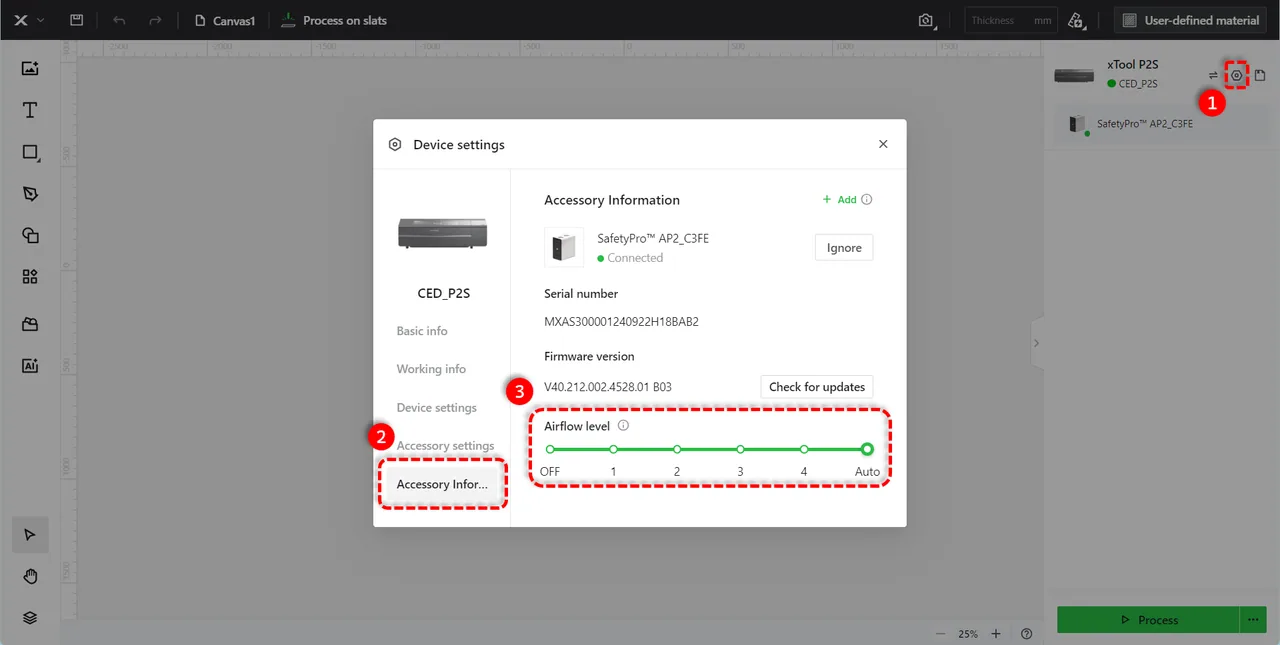

1. Ajusta el nivel de flujo de aire al nivel 4 y deja funcionar el AP2 durante 2 minutos.
2. Observa el indicador de avería:
3. 1. Si está en rojo fijo, la fuga de humo se debe a una obstrucción de los filtros. Resuelve el problema consultando Resolver «Se producen excepciones» (código de error: M9039 S4) en el xTool AP2.
   2. Si no está en rojo fijo, continúa con el siguiente paso.

2. Comprueba la instalación de tu AP2

1. Verifica el orden de instalación de los filtros:
2. • Asegúrate de que todos los filtros están instalados correctamente y que ninguno falta ni está dañado.

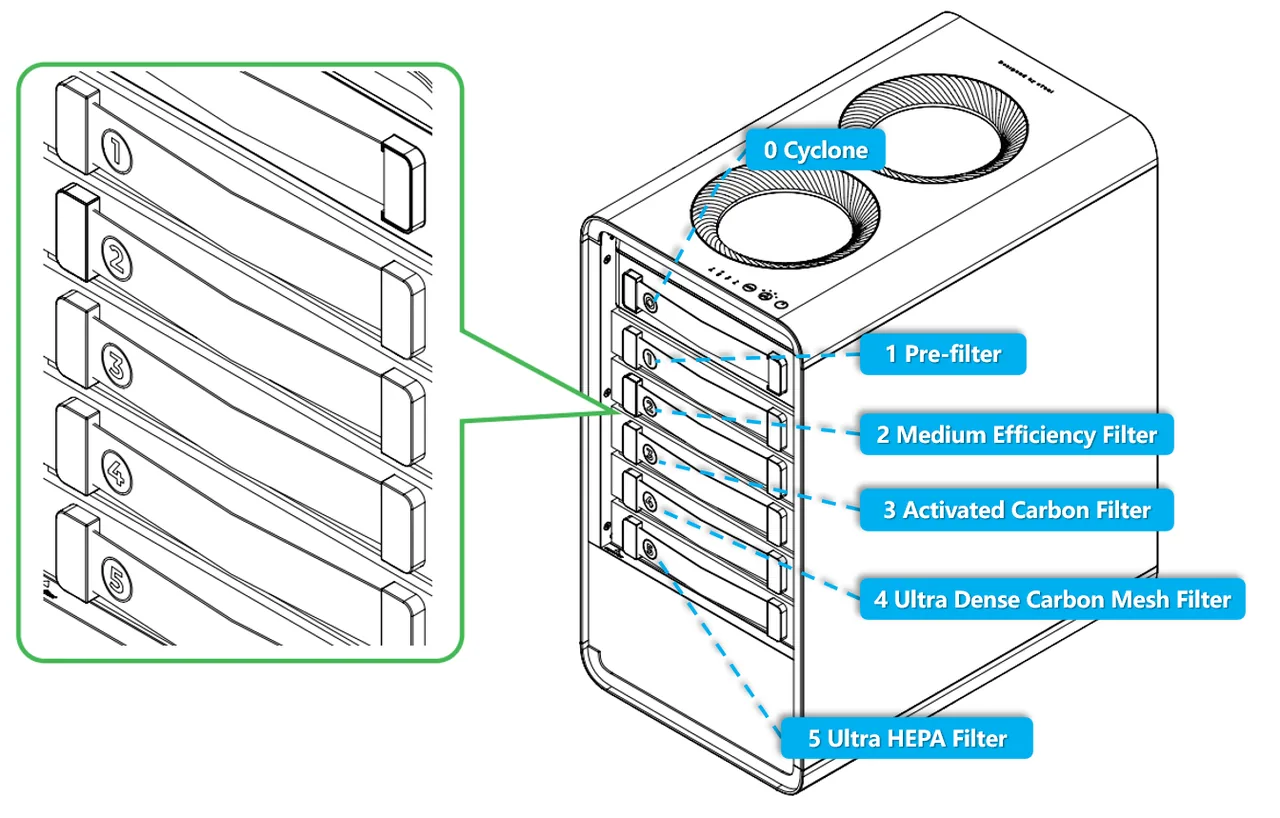

   • Secuencia de instalación correcta, de abajo hacia arriba: «5 Filtro Ultra HEPA» > «4 Filtro de malla de carbón ultra denso» > «3 Filtro de carbón activo» > «2 Filtro de eficiencia media» > «1 Prefiltro» > «0 Ciclón»




   • Asegúrate de empujar todos los filtros hasta que queden alineados con la línea blanca de alineación.

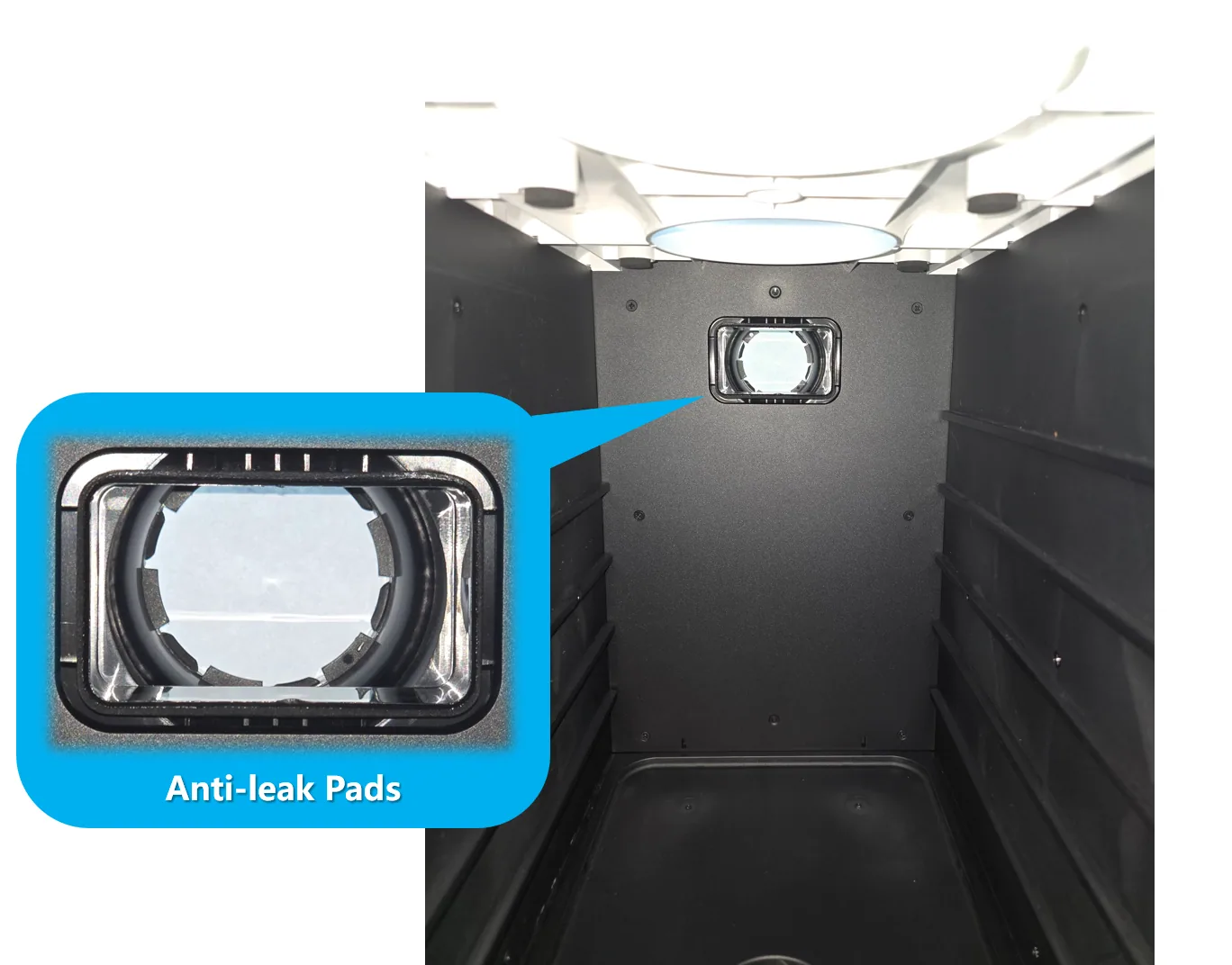

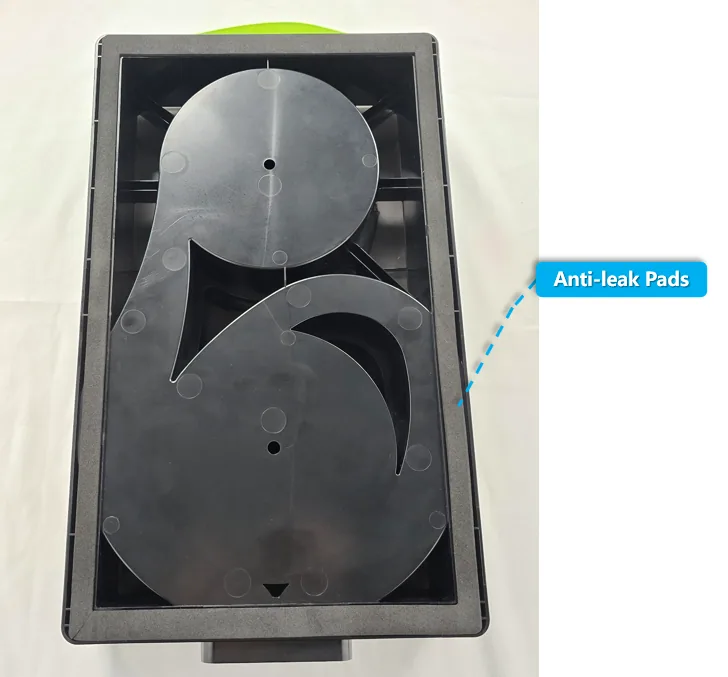

3. Comprueba las juntas antifugas:

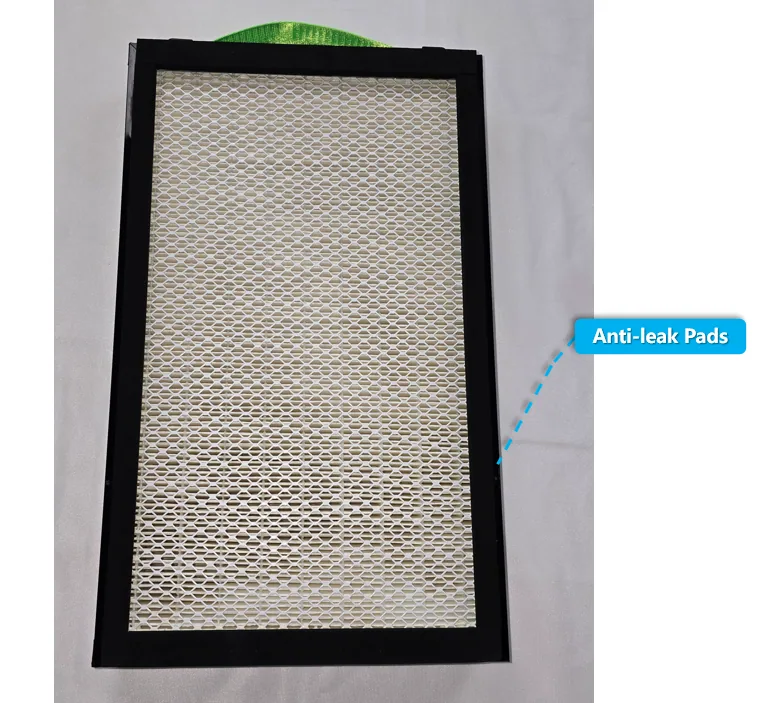

4. • Inspecciona las juntas antifugas alrededor de la entrada de flujo de aire y en los bordes de todos los filtros por si presentan daños o deformaciones, incluidas compresiones y bordes doblados.
   • Si detectas alguna, ponte en contacto con el soporte técnico de MDPI para obtener más ayuda.

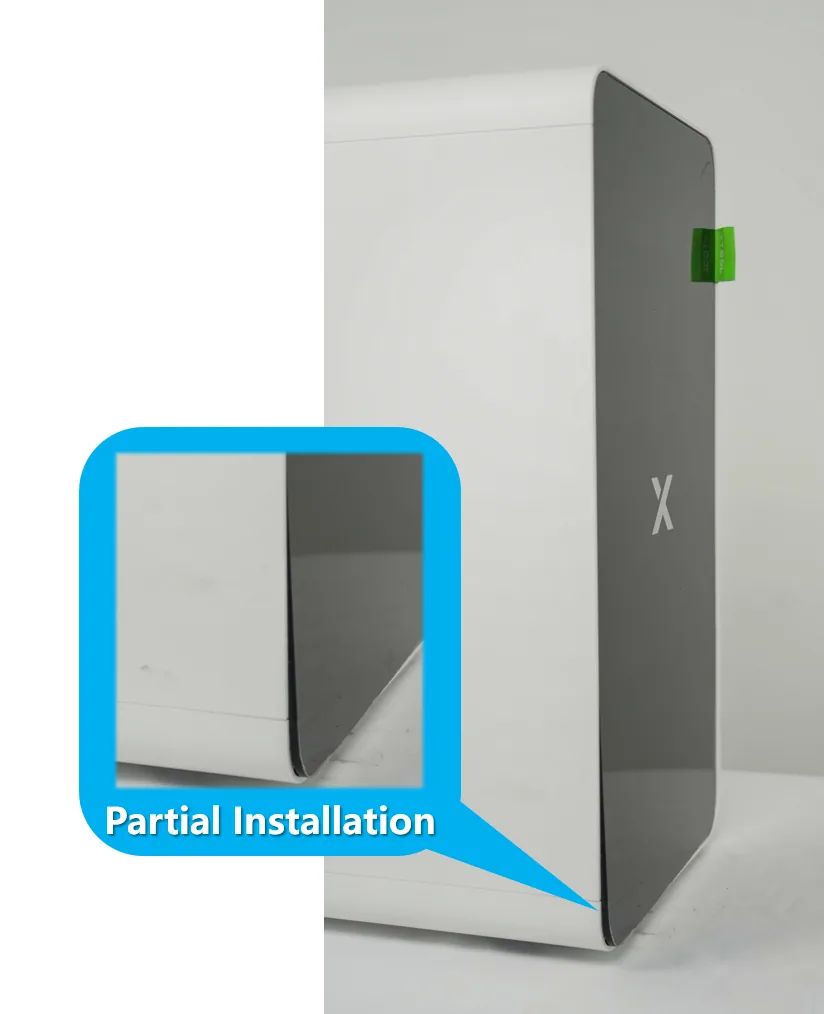

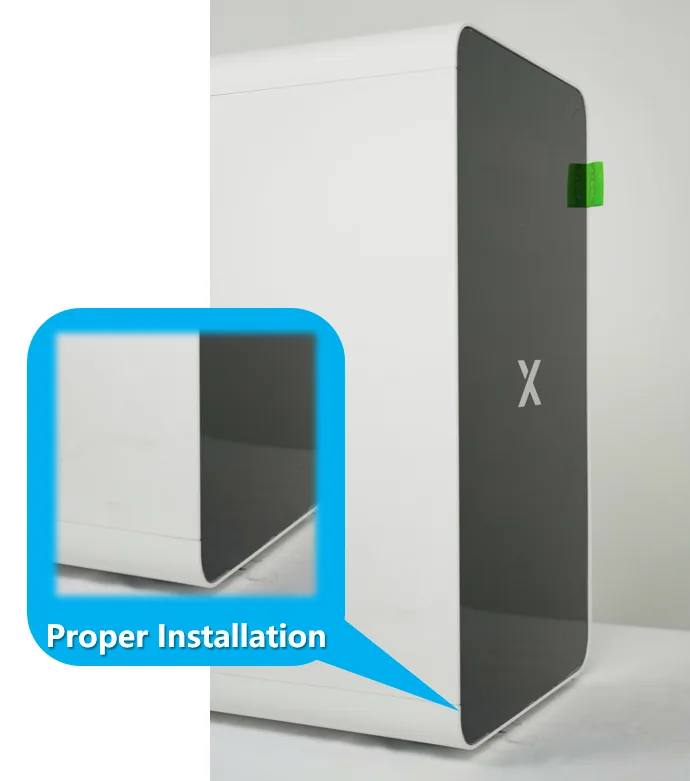

        3. Comprueba la tapa frontal: Asegúrate de que la tapa frontal está completamente instalada. Una instalación incorrecta puede no activar ningún aviso ni detener el funcionamiento normal del AP2, pero compromete el espacio cerrado del dispositivo y provoca fugas de olor y humo.

3. Comprueba el tubo de extracción de humos

1. Asegúrate de que el tubo de extracción de humos está bien instalado, especialmente en las series S1 y P2.
2. • Para S1

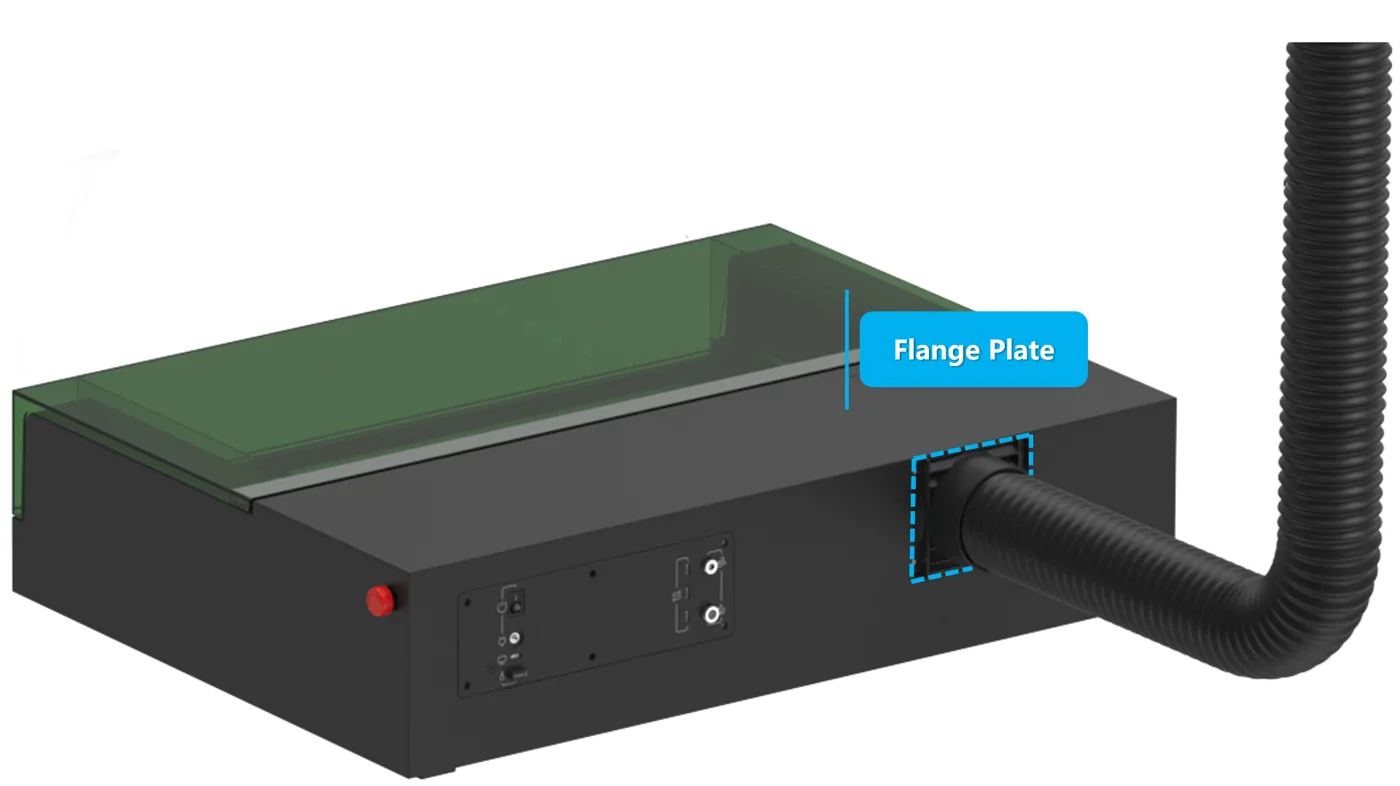

   • • Asegúrate de que la placa de brida de la parte trasera del equipo láser para la conexión del tubo de extracción de humos está bien fijada con sus 4 tornillos.
     • Asegúrate de que el tubo no se ha soltado ni aflojado de la placa de brida, ya que van pegados de fábrica.
     • Si es así, se compromete el diseño de espacio cerrado para la ventilación. Fíjalos con cinta para garantizar un cierre completo o sustituye la estructura si es necesario. Para una sustitución, ponte en contacto con el soporte técnico de MDPI.




   • Para la serie P2:
   • • Utiliza una abrazadera de tubo (incluida tanto en el paquete de la serie P2 como en el paquete del AP2) para fijar el tubo de extracción de humos a la placa de brida para la ventilación. Como los equipos láser de la serie P2 utilizan un tubo de extracción flexible que no se puede fijar directamente, sin la abrazadera de tubo el humo puede fugarse por el tubo.

Abrazadera de tubo en el paquete del AP2

• • Ajusta la velocidad del ventilador del AP2 en función del material que estés procesando: al trabajar con materiales como el metacrilato, si se producen olores perceptibles, es recomendable reducir moderadamente la velocidad del ventilador para que el carbón activo tenga tiempo suficiente para neutralizarlos. Para materiales que generan mucho polvo, se recomienda usar un ajuste de velocidad más alto para expulsar rápidamente las partículas.

       2. Comprueba si el tubo de extracción presenta algún daño.

Reduce al mínimo la longitud del tubo para comprobar si hay algún daño en el tubo de extracción. Sustituye el tubo si es necesario.

4. Ajusta la configuración del AP2

1. Al usar varios accesorios que crean un entorno abierto (p. ej., base elevadora, transportador, alimentador de transportador, extensión deslizante):
2. 1. Los accesorios de xTool que no pueden formar un espacio cerrado pueden permitir que el humo y el olor se escapen.
   2. Configura el purificador de aire en modo manual pulsando su «botón de encendido del flujo de aire» y hazlo funcionar a máxima potencia para reducir el humo residual.
3. Para usuarios de la base elevadora:

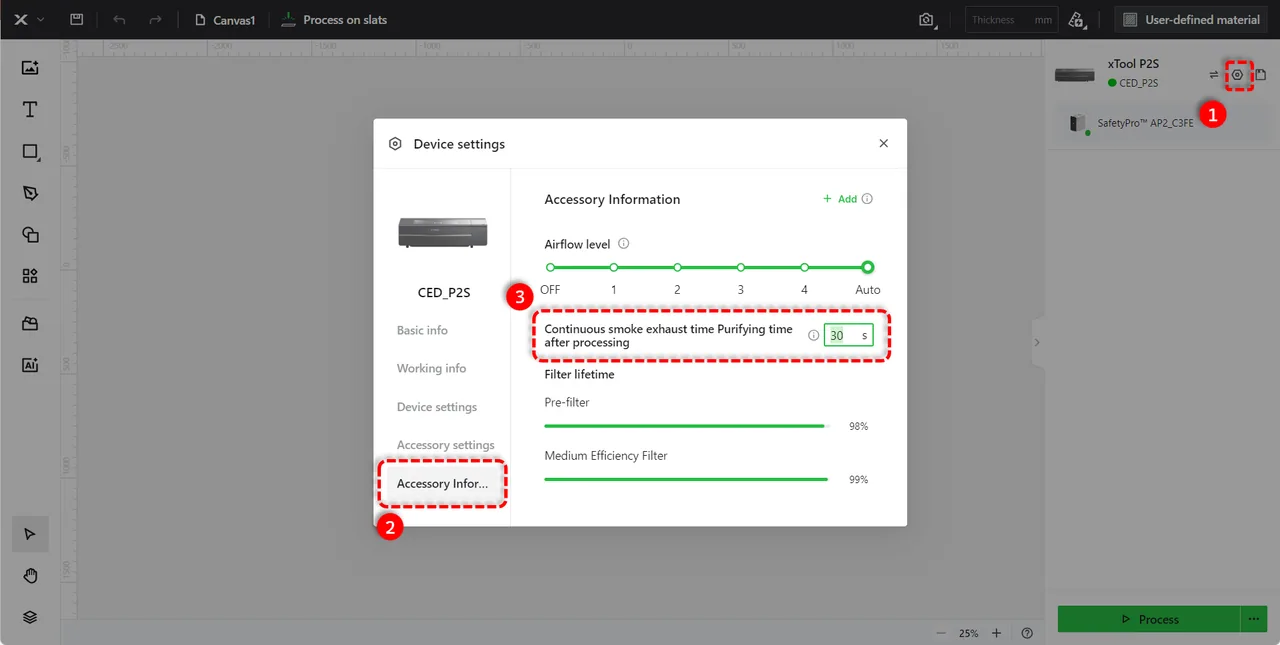

4. 1. Para el modo Auto: amplía el tiempo de apagado diferido del purificador de aire unos 30 segundos en XCS.
   2. Para el funcionamiento manual: mantén el AP2 en marcha un breve periodo después del procesado.


5. Para usuarios de P2S:

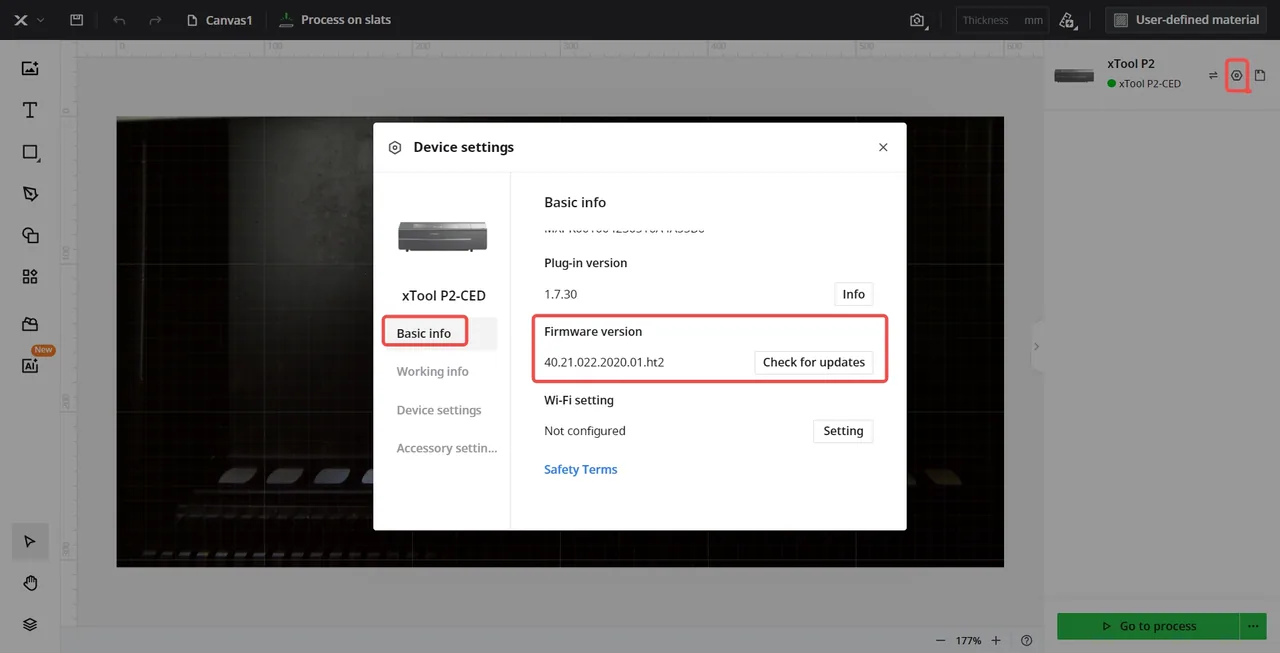

6. 1. Modo automático: asegúrate de que la versión de firmware del P2S es la más reciente. Tras conectarse al AP2, el P2S ajusta la velocidad de su ventilador según el nivel de flujo de aire del AP2.

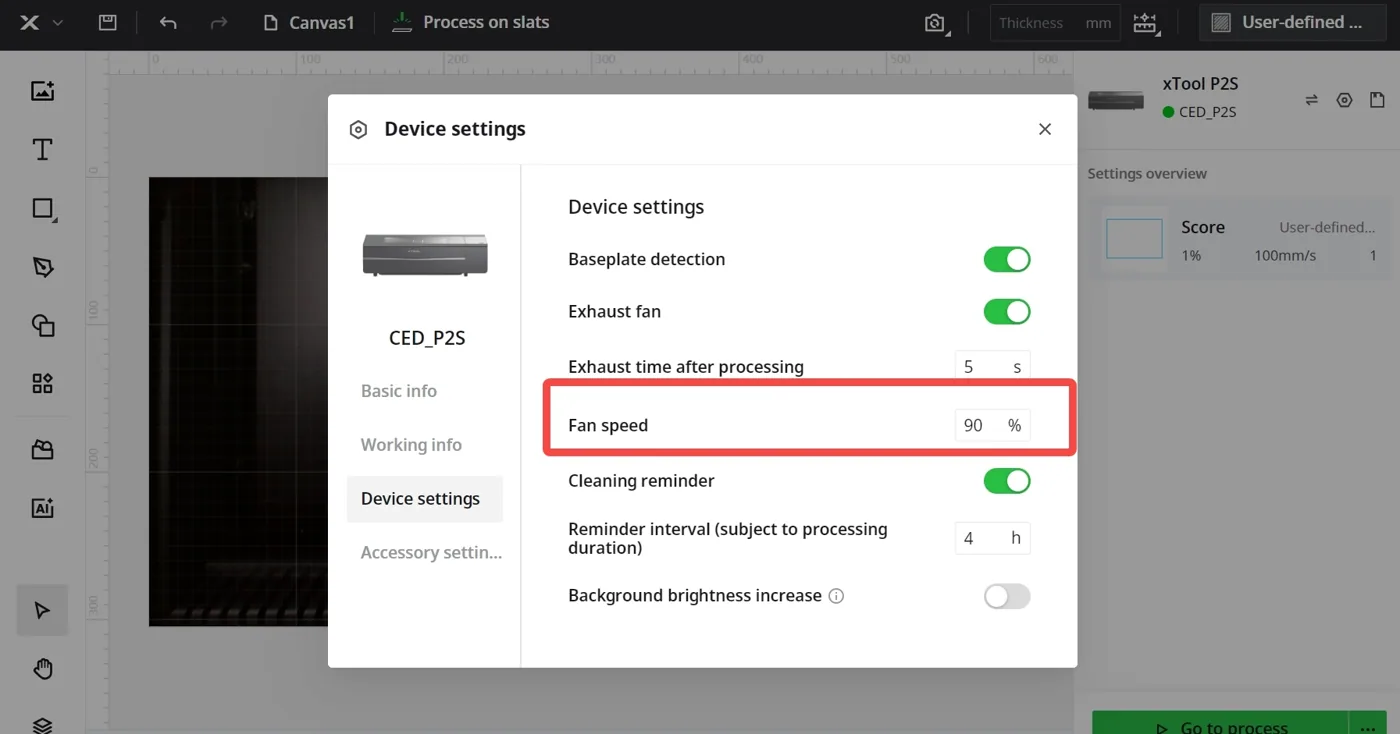

   2. Modo manual:
   3. 1. Niveles de flujo de aire del AP2 en 1–2: configura la velocidad del ventilador del P2S al 30 %.
      2. Niveles de flujo de aire del AP2 en 3–4: configura la velocidad del ventilador del P2S al 50 %.

¿Sigues necesitando ayuda?

Si el problema persiste, ponte en contacto con el soporte técnico de MDPI a través de nuestra página de contacto. Nuestro equipo técnico te responderá lo antes posible.
