Descarga los archivos PDF (varios idiomas)Contenido de la caja

xTool SafetyPro™ AP2

Conector de tubo 1

Conector de tubo 2

Abrazadera de tubo

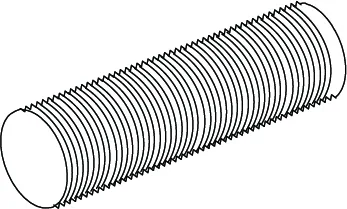

Tubo de extracción de humos

Adaptador Bluetooth

Cable de alimentación

Guía de inicio rápido

Instrucciones de seguridad

Nota:
1. El cable de alimentación varía según la región de entrega del producto.
2. El conector de tubo 1 es compatible con las series xTool S1, F1 Ultra y F2 Ultra.
3. El conector de tubo 2 es compatible con xTool M1 Ultra, M1, F1, F2, P2, P2S, D1, D1 Pro y el horno OS1 Shaker.

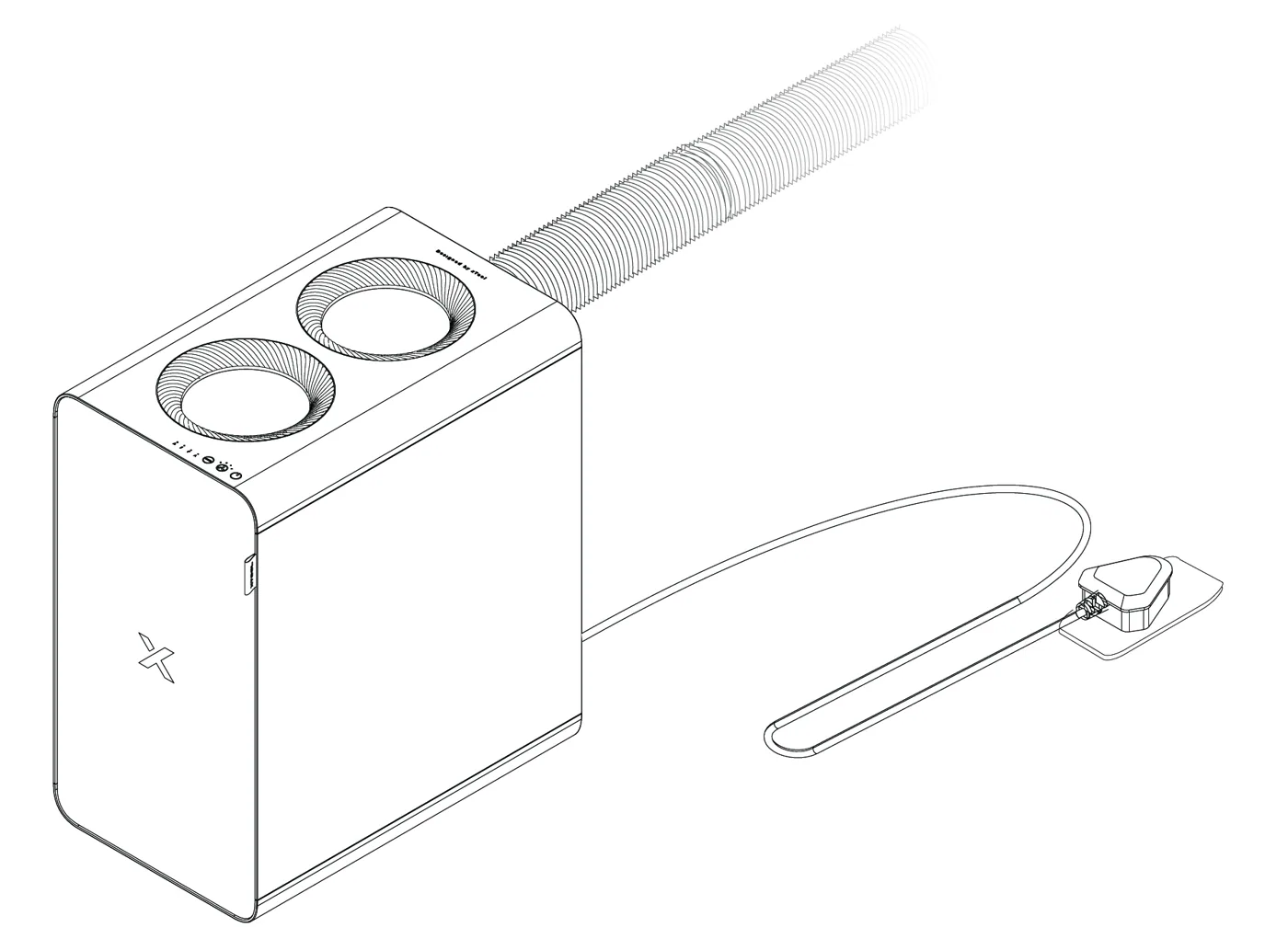

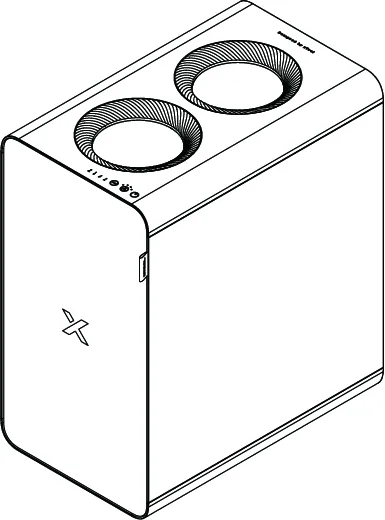

Conoce el xTool SafetyPro™ AP2

Especificaciones del producto

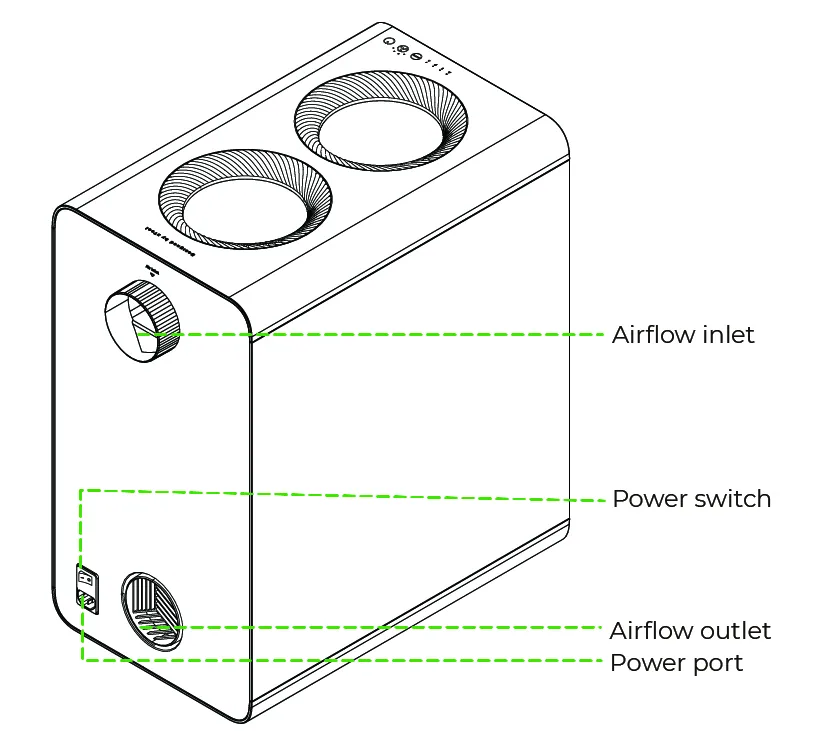

Estructura del producto



Instalación del xTool SafetyPro™ AP2

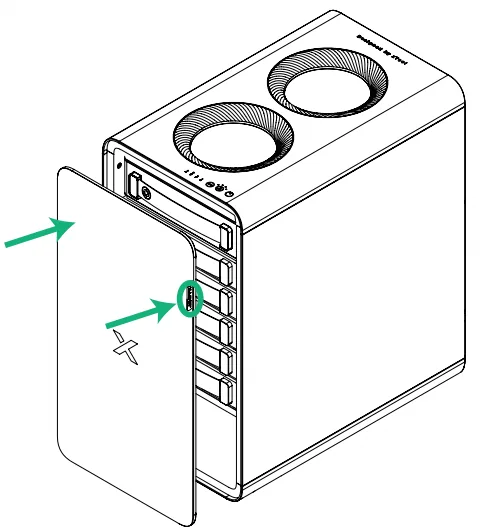

1. Instala los filtros

1) Abre la puerta tirando del asa.

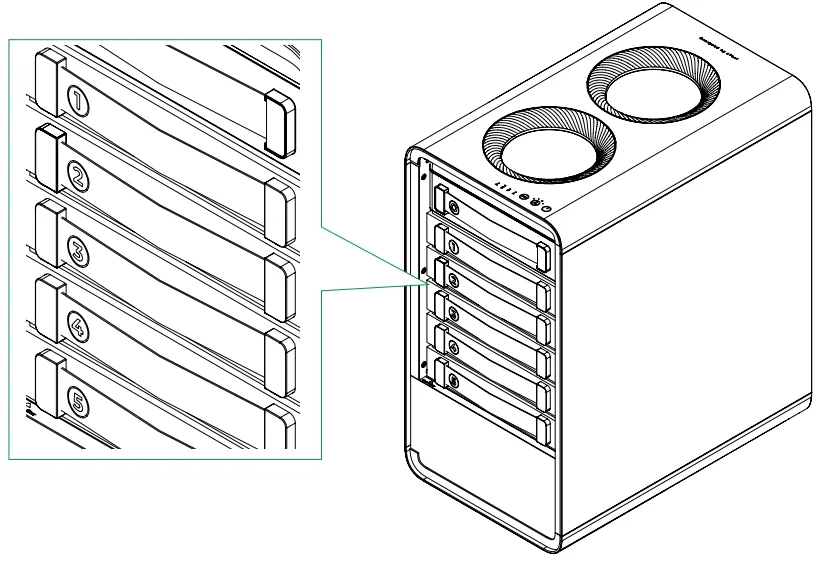

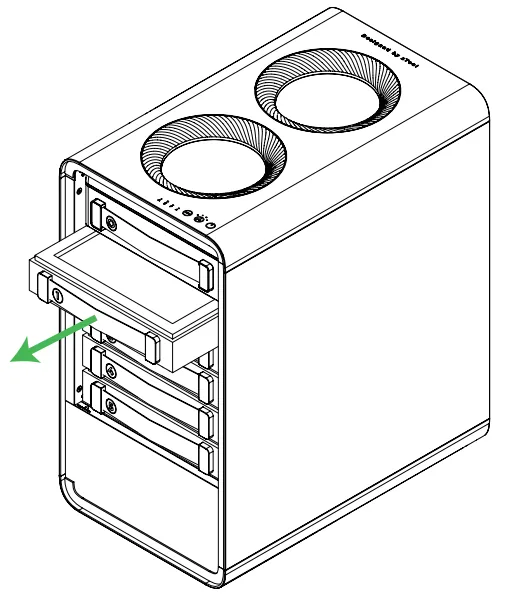

2) Extrae los filtros uno a uno. No retires el ciclón situado encima del filtro 1.

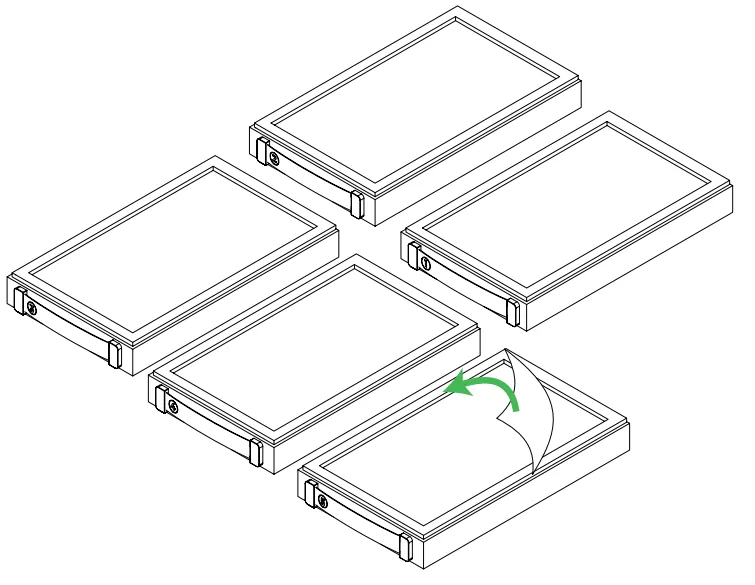

3) Retira las películas protectoras de todos los filtros.

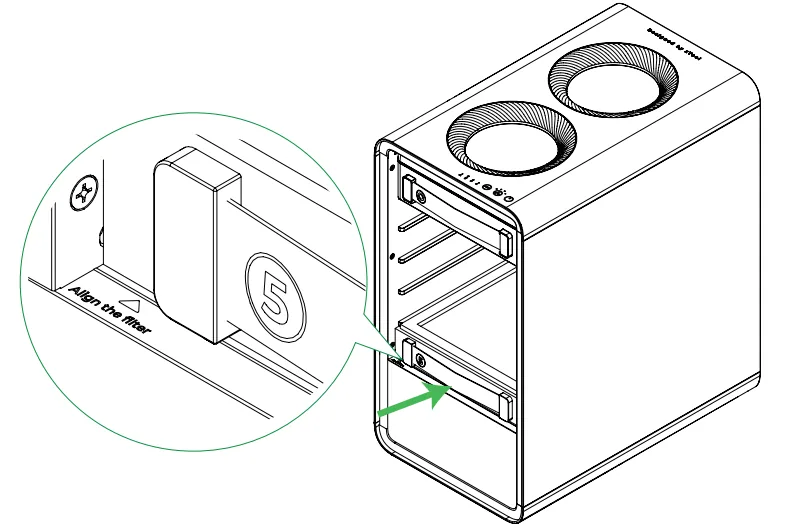

4) Vuelve a colocar primero el filtro 5. Asegúrate de empujarlo hasta el fondo y de ver la línea de alineación del filtro.

5) Vuelve a colocar los otros cuatro filtros en orden. Asegúrate de empujarlos hasta el fondo y de que queden alineados con el filtro 5.

6) Cierra la puerta.

2. Conecta el tubo de extracción de humos de la máquina láser

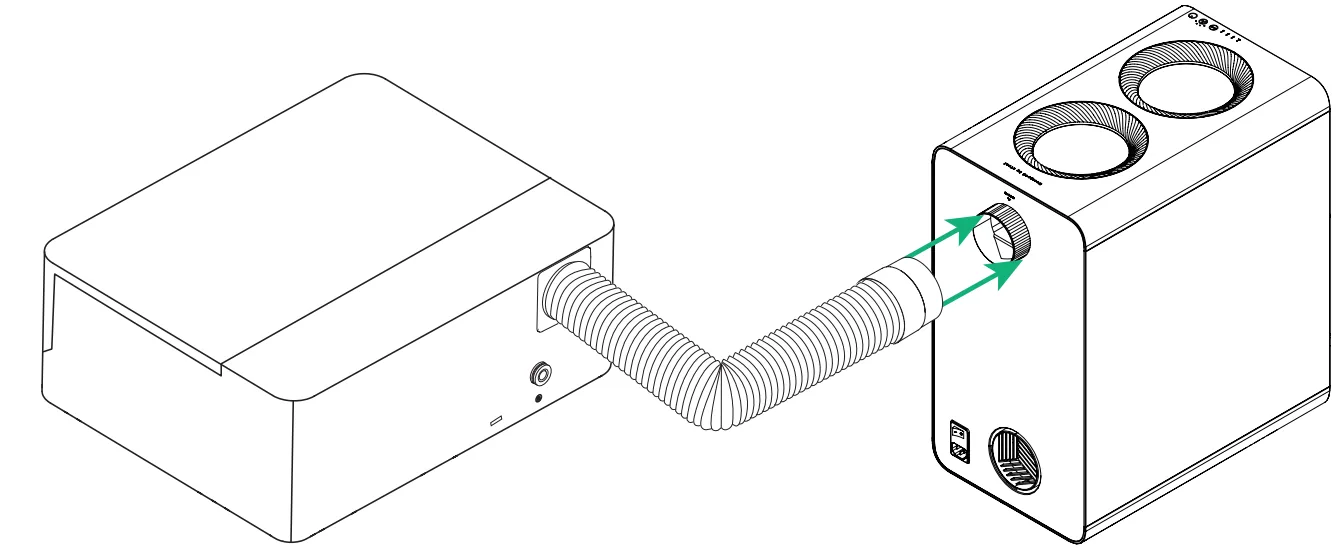

Usa el conector para unir el tubo de extracción de la máquina con la entrada de aire del AP2.

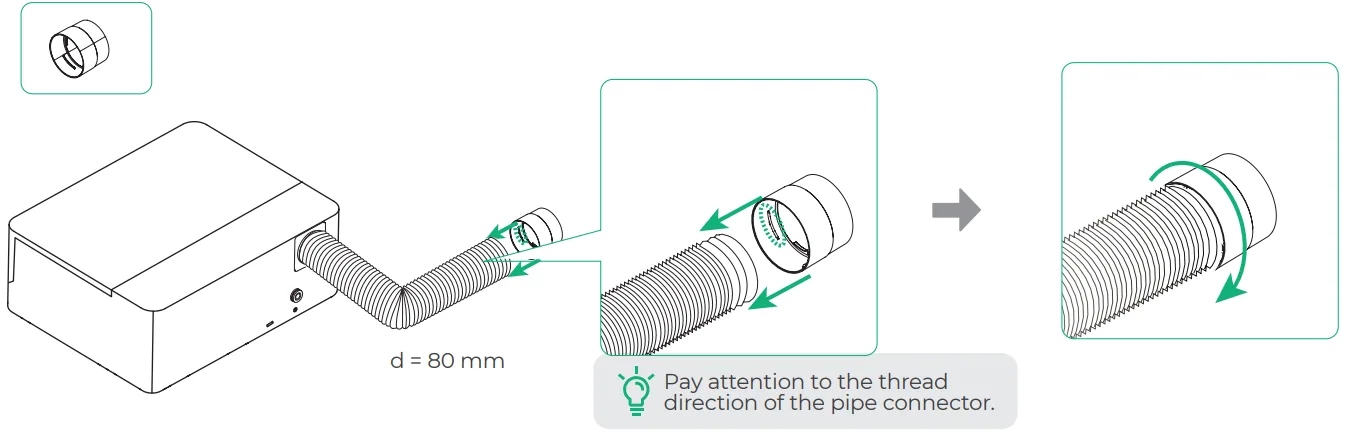

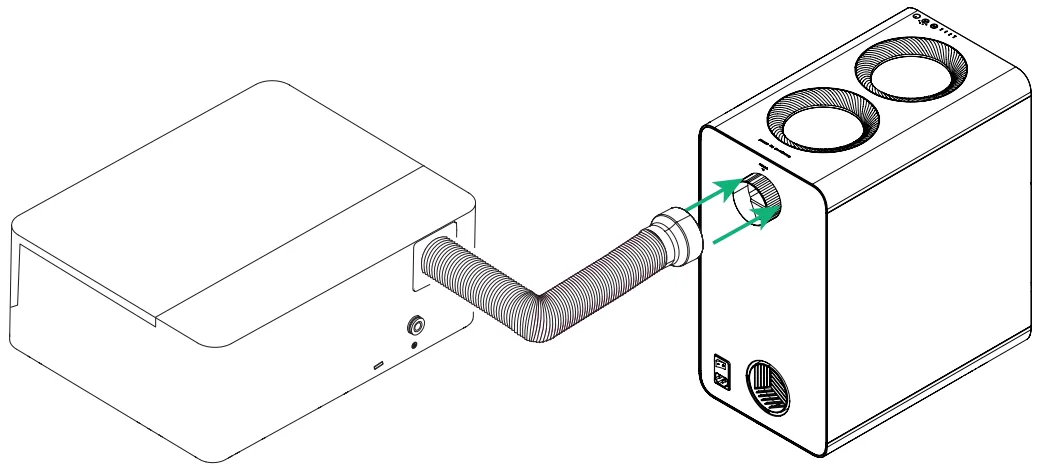

Escenario 1: diámetro del tubo de extracción de la máquina = 80 mm, aplicable a las series xTool S1, F1 Ultra y F2 Ultra

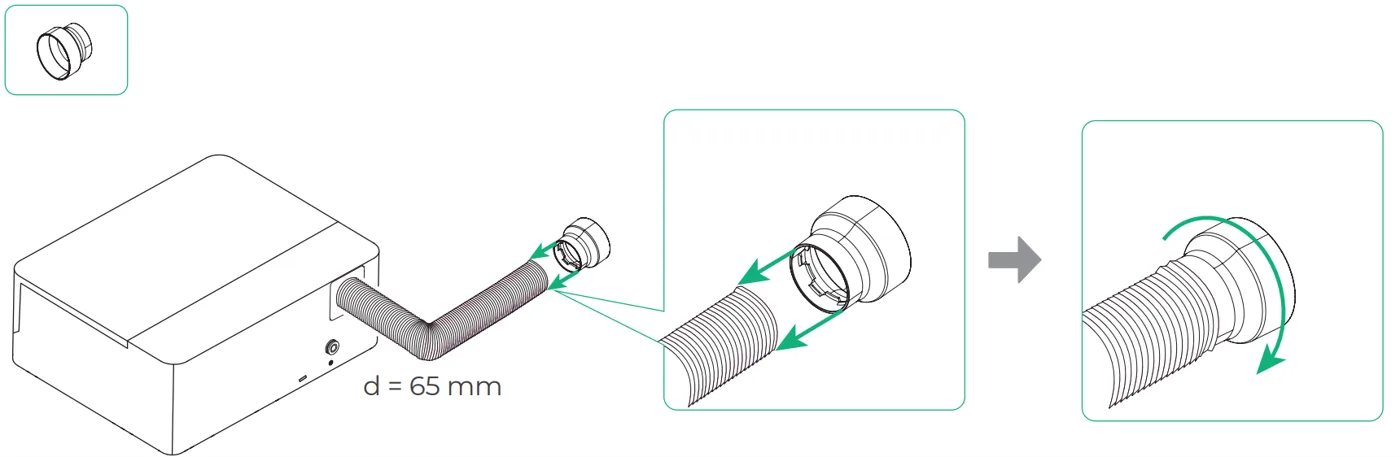

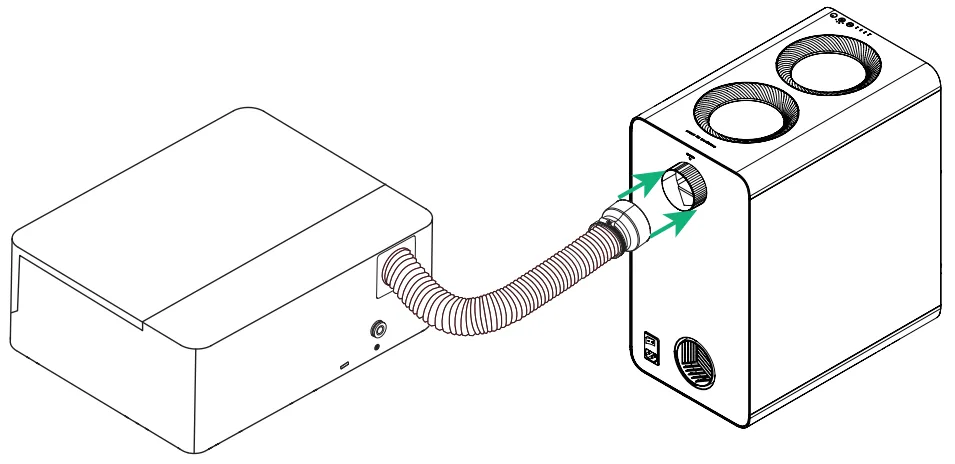

Escenario 2: diámetro del tubo de extracción de humos de la máquina láser xTool = 65 mm, aplicable a xTool M1 Ultra, F1, F2 y el horno OS1 Shaker

Nota: cuando uses el AP2 con la xTool M1 Ultra, debes retirar el filtro y el ventilador de la M1 Ultra. De lo contrario, puede aparecer una alarma de bloqueo del ventilador. Para más detalles, consulta «Resolver la falsa alarma de bloqueo del ventilador al usar el AP2 con la M1 Ultra».

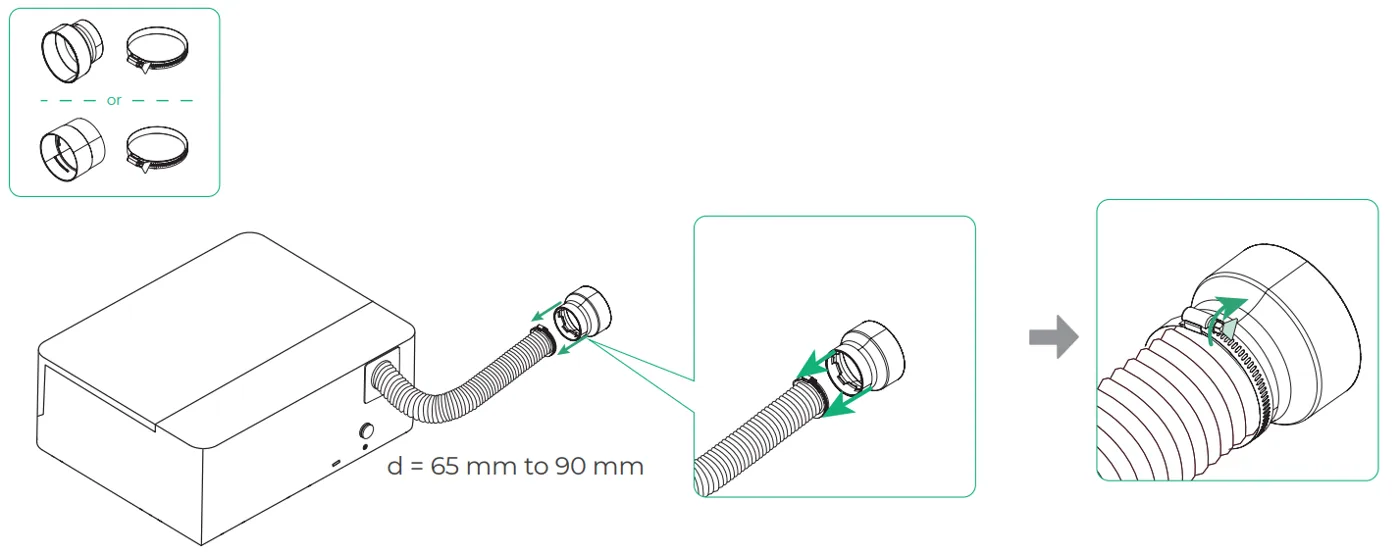

 Escenario 3: diámetro del tubo de extracción de la máquina = de 65 a 90 mm, aplicable a xTool M1, P2, P2S, D1 y D1 Pro

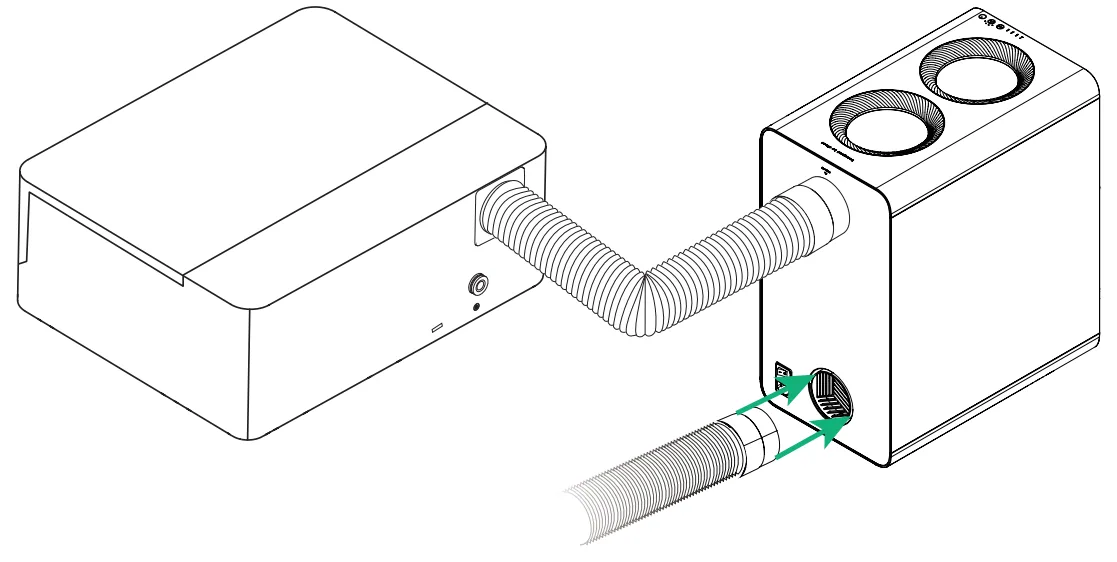

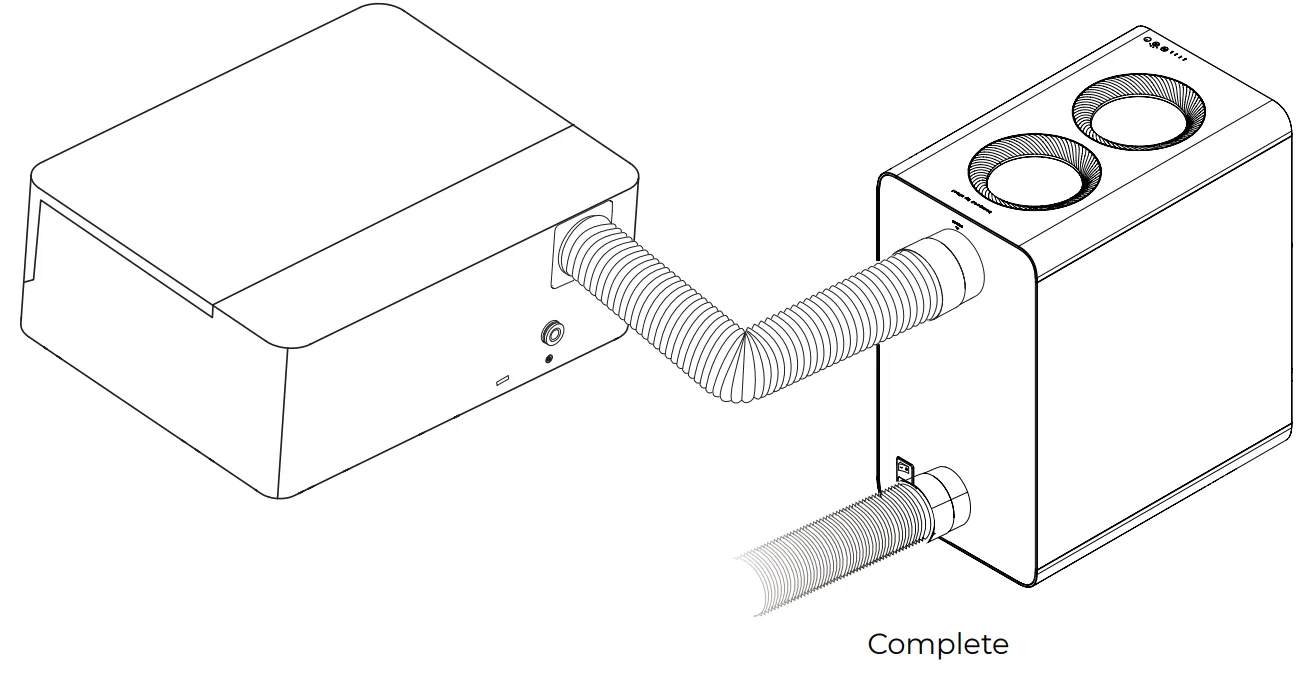

3. (Opcional) Conecta el tubo de extracción de humos en la salida

Realiza este paso si necesitas expulsar el humo del purificador al exterior.

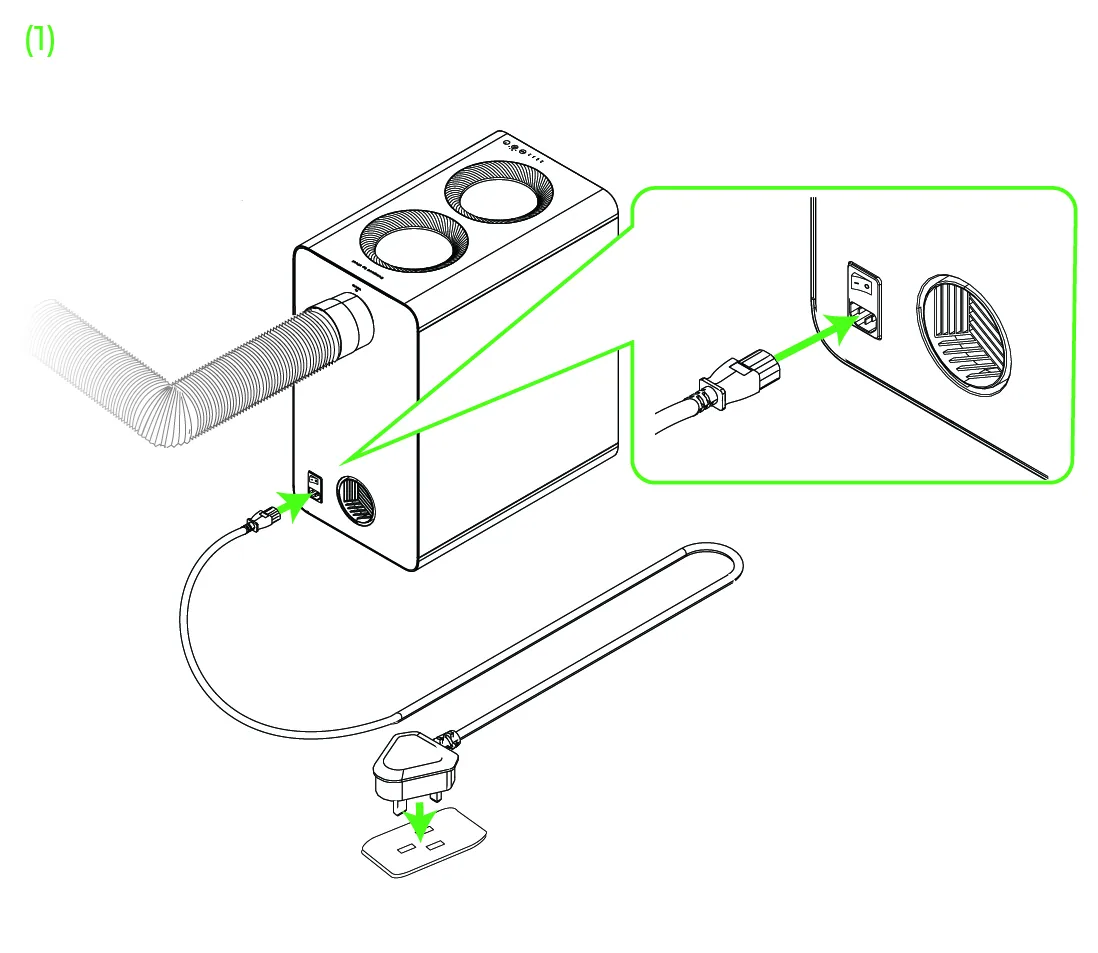

4. Conecta a la corriente

5. Configura la conexión inalámbrica

Nota:
El AP2 solo puede establecer conexión inalámbrica con máquinas láser xTool compatibles con Bluetooth.

Escenario 1: no se necesita adaptador Bluetooth

Aplicable a las series xTool F2, F2 Ultra y el horno OS1 Shaker

Paso 1. Mantén pulsado el botón de encendido del AP2 durante al menos 5 segundos hasta que el indicador de estado Bluetooth parpadee. En ese momento, el AP2 entra en modo de emparejamiento.

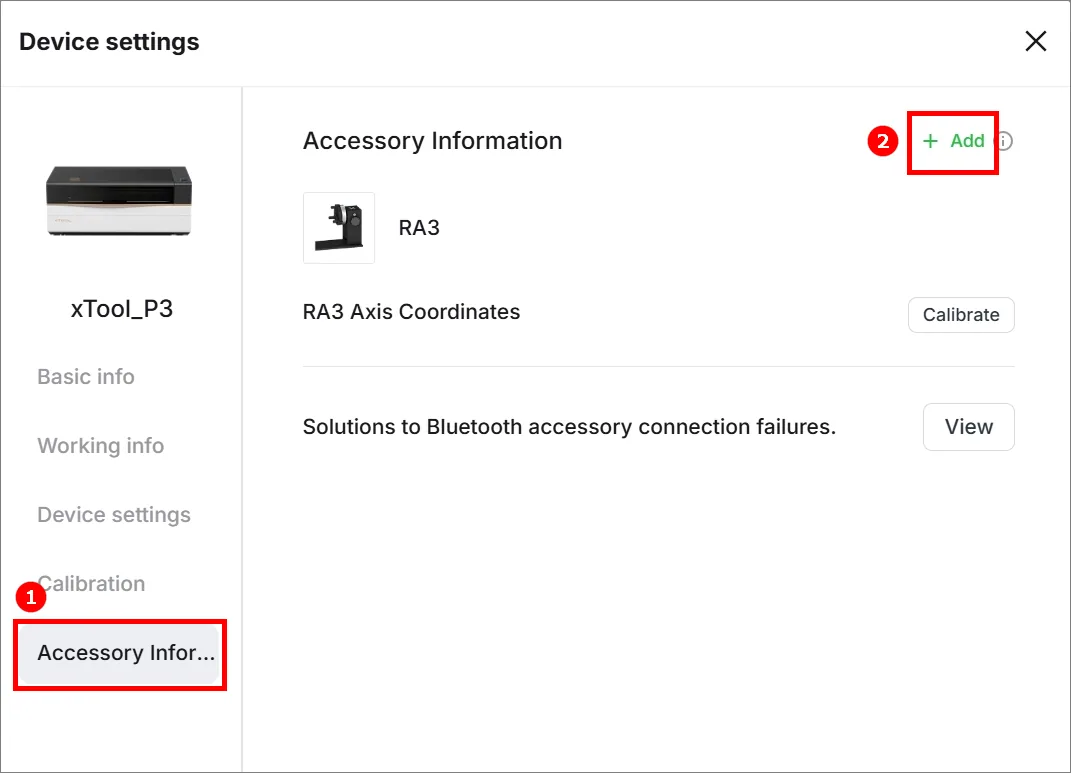

Paso 2. Abre el software de xTool y conecta el AP2.

Escenario 2: se necesita adaptador Bluetooth

Aplicable a xTool S1, F1, F1 Ultra, M1 Ultra, P2 y P2S

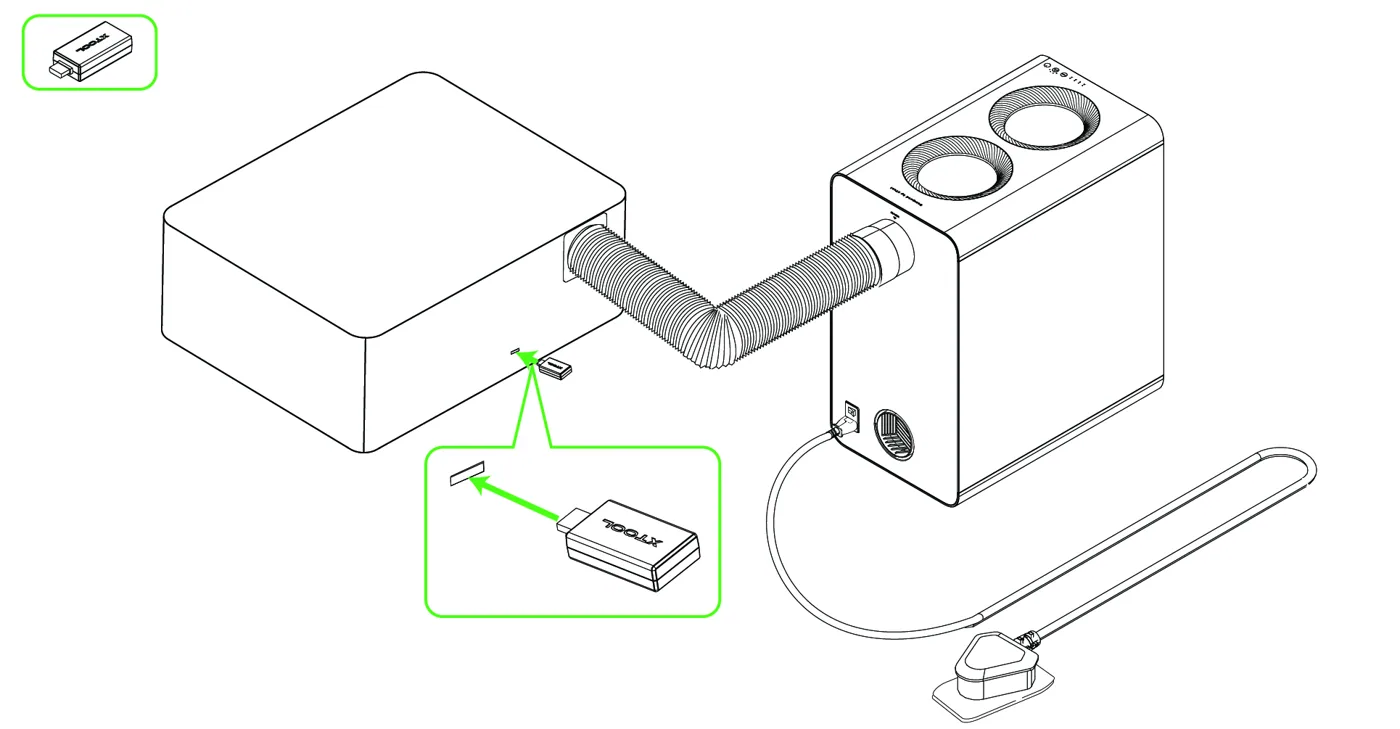

■ Inserta el adaptador Bluetooth en el puerto de extensión de la máquina xTool. La figura anterior es solo orientativa.

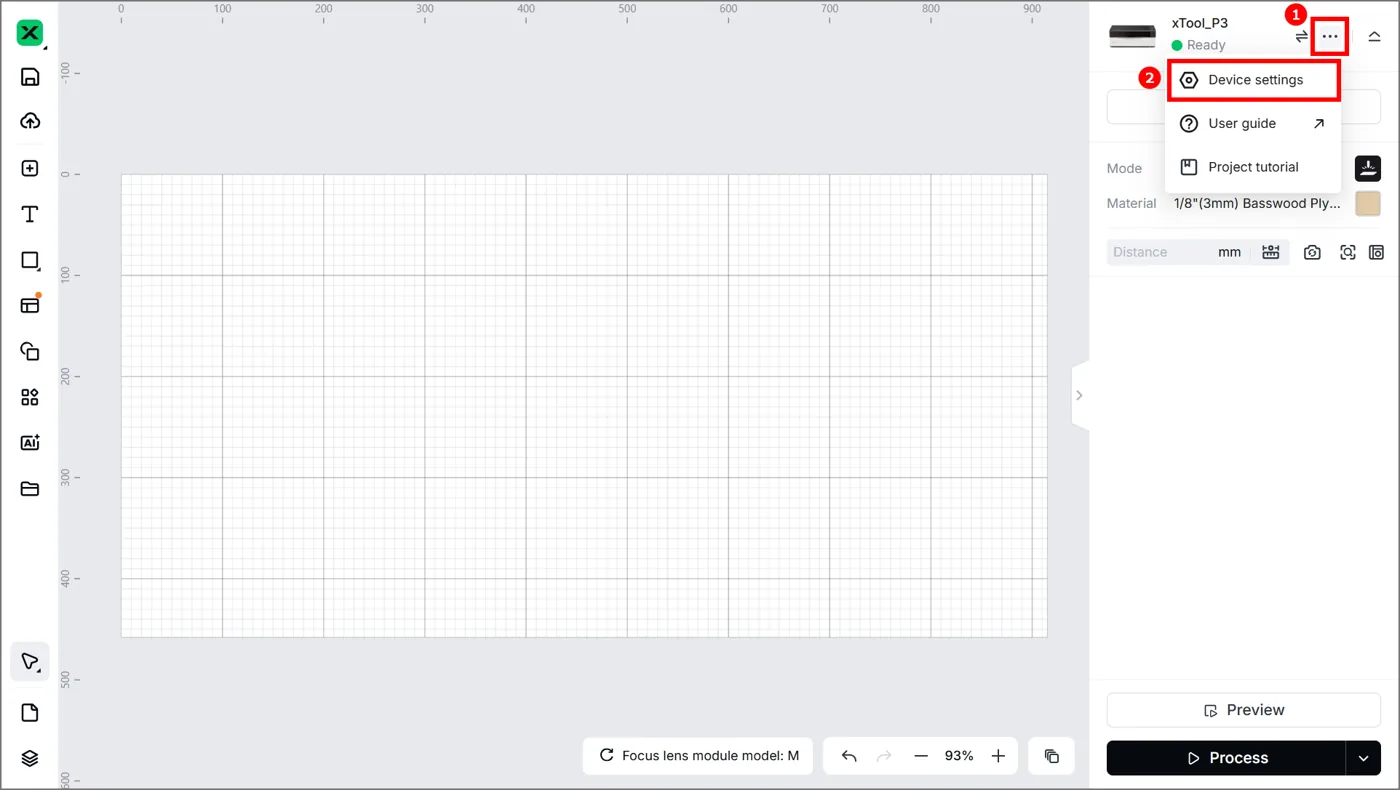

■ Una vez conectado el adaptador Bluetooth, la conexión entre el purificador y la máquina xTool se establece automáticamente. La página de ajustes del dispositivo de la máquina en XCS muestra información sobre el purificador. Para más detalles, consulta «Uso con XCS».

Uso del xTool SafetyPro™ AP2

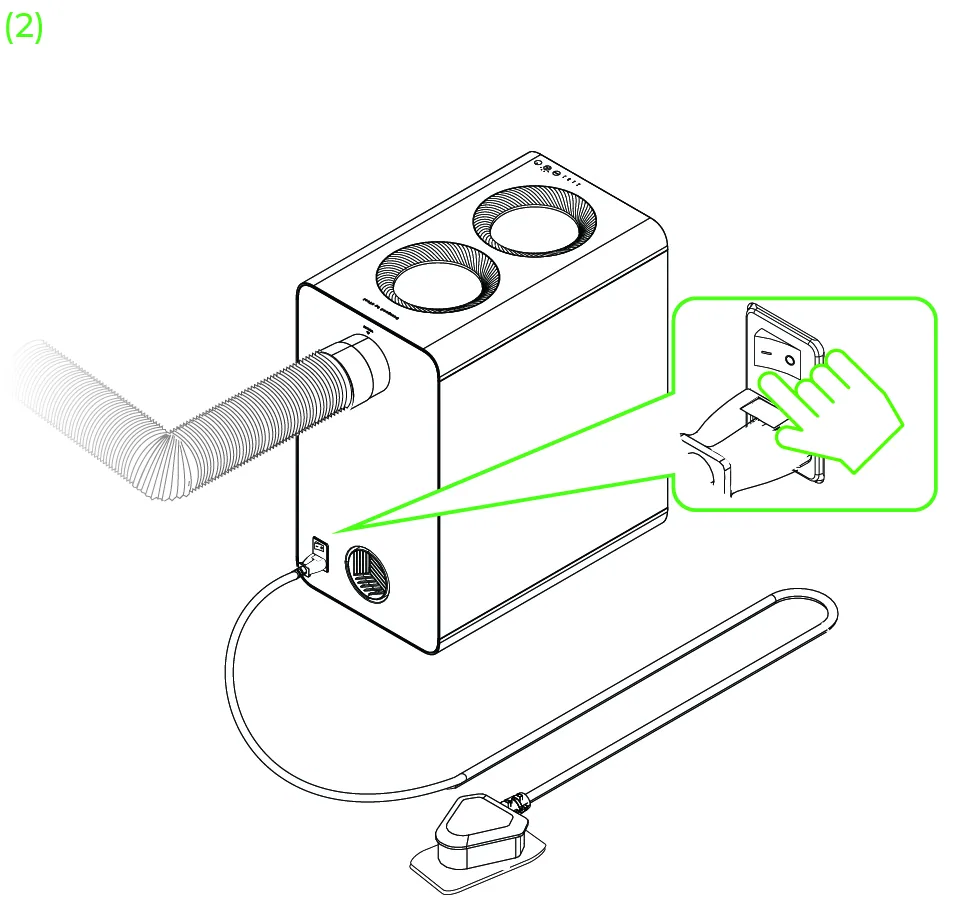

1. Pulsa el botón de encendido para poner en marcha el AP2.
2. Selecciona el modo AUTO o el modo manual.

En modo AUTO, el purificador ajusta el nivel de caudal de aire según los materiales que se procesan. También puedes pulsar  para cambiar entre los cuatro niveles.

Ten en cuenta que el modo AUTO solo está disponible para las series xTool S1, M1 Ultra, F1 Ultra, F2, F2 Ultra, P2S y el horno OS1 Shaker.

Uso con el software de xTool

Descargar XCS

Usa el xTool SafetyPro™ AP2 con el software de xTool

Descripción de los indicadores

Mantenimiento

1. Sustituye los filtros

Cuando un filtro se acerca al final de su vida útil, XCS te avisa para que compres uno nuevo de repuesto. Para ver los pasos de sustitución de un filtro, consulta «Instala los filtros».

Nota:
Debes desconectar el cable de alimentación antes de sustituir cualquier filtro.

2. Limpia el ciclón

Limpiar el ciclón del AP2
