Guía de usuario del xTool SafetyPro™ AP2 Max

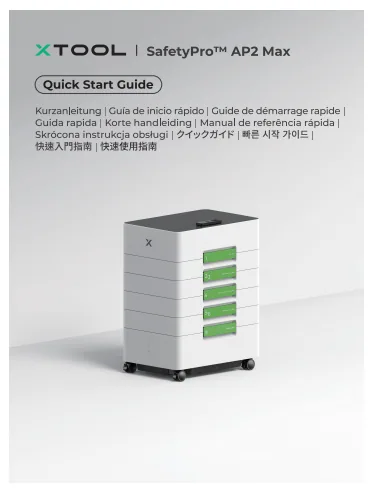

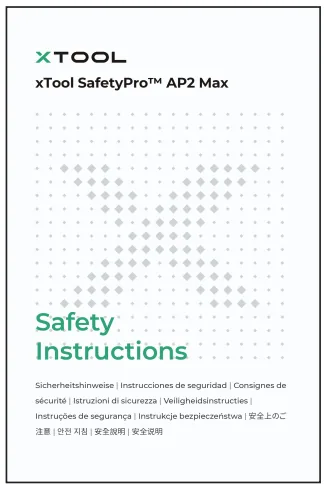

Descarga los archivos PDF (varios idiomas)Desembalaje y primer uso

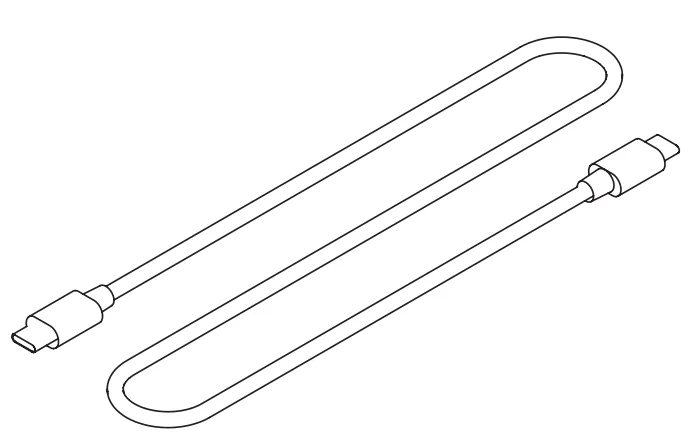

Lista de componentes

Nota:

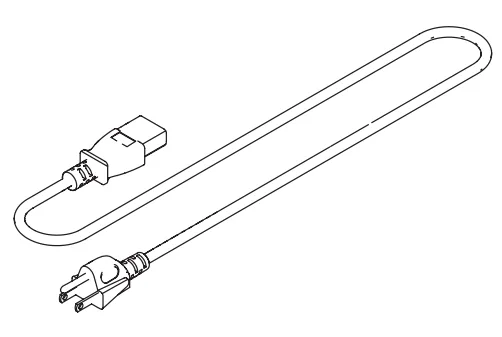

■ El cable de alimentación varía según la región en la que se entrega el producto.

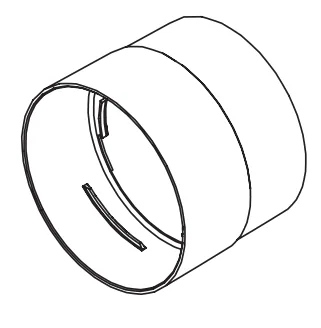

■ El conector de tubo 1 es compatible con los tubos de extracción rígidos y ajustables en forma de las máquinas xTool con un diámetro de 80 mm.

■ El conector de tubo 2 es compatible con los tubos de extracción rígidos y ajustables en forma de las máquinas xTool con un diámetro de 65 mm.

Conoce el xTool SafetyPro™ AP2 Max

Este equipo está diseñado para trabajar con máquinas de corte y soldadura láser de nivel industrial (p. ej., xTool P3, MetalFab) y con máquinas láser de sobremesa. Cubre las máximas exigencias de pureza del aire.

Especificaciones del producto

AP2 Max

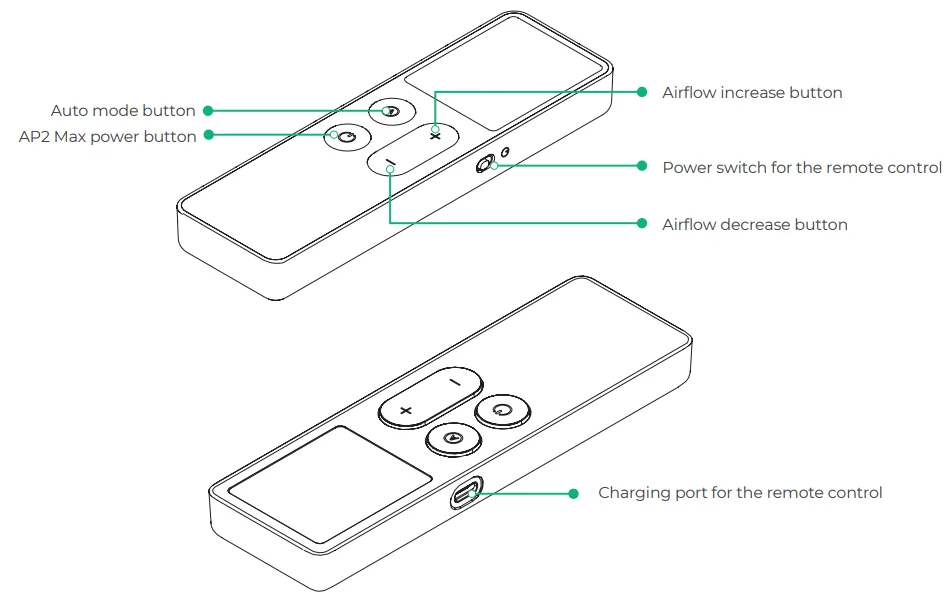

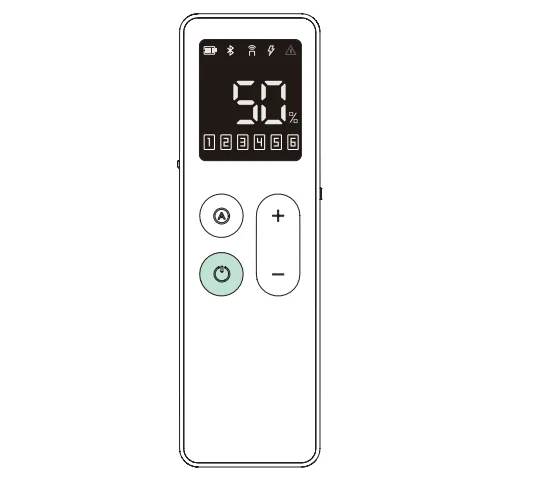

Mando a distancia

Descripción de los indicadores del AP2 Max

Iconos indicadores de la pantalla del mando a distancia

Instala el xTool SafetyPro™ AP2 Max

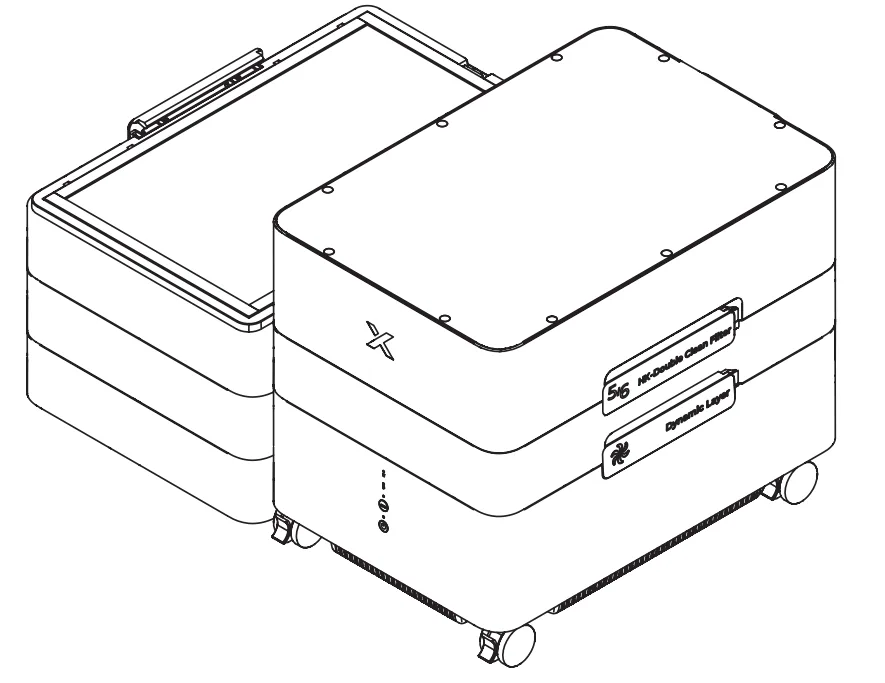

1. Instala los filtros

(1) Suelta los cierres de palanca.

Precaución: Al soltar los cierres de palanca, no metas la mano en el hueco para evitar lesiones.

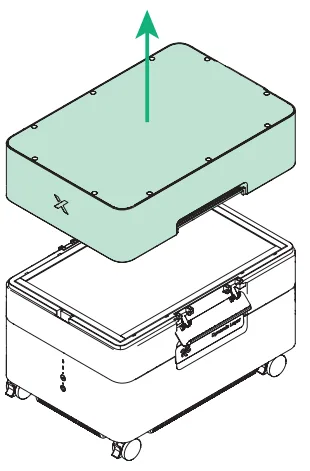

(2) Retira el ciclón.

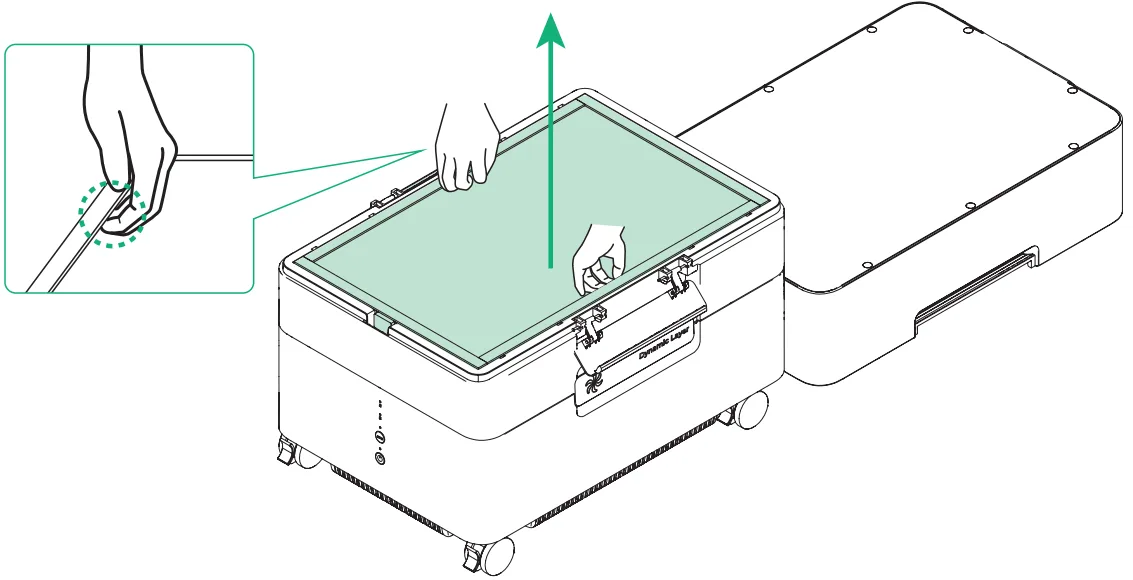

(3) Saca los filtros.

(4) Quita las bolsas de plástico de los filtros.

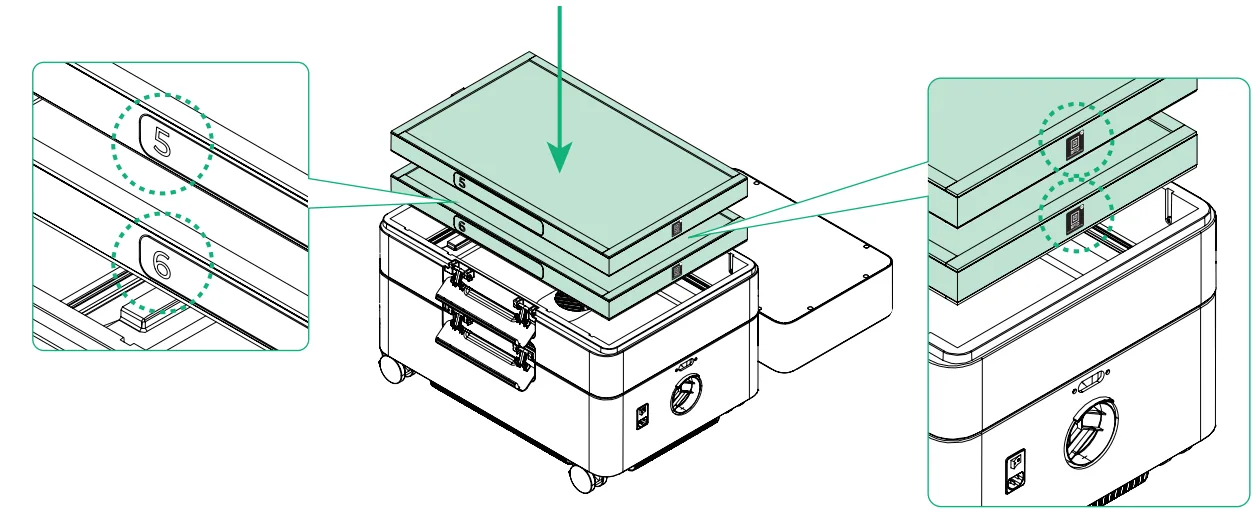

(5) Vuelve a colocar los filtros.

Precaución: Instala los filtros con los textos hacia arriba y la etiqueta NFC orientada hacia el acceso trasero (lado de alimentación / entrada / salida de aire).

(6) Repite los pasos 1 a 5 para preparar los otros cuatro filtros.

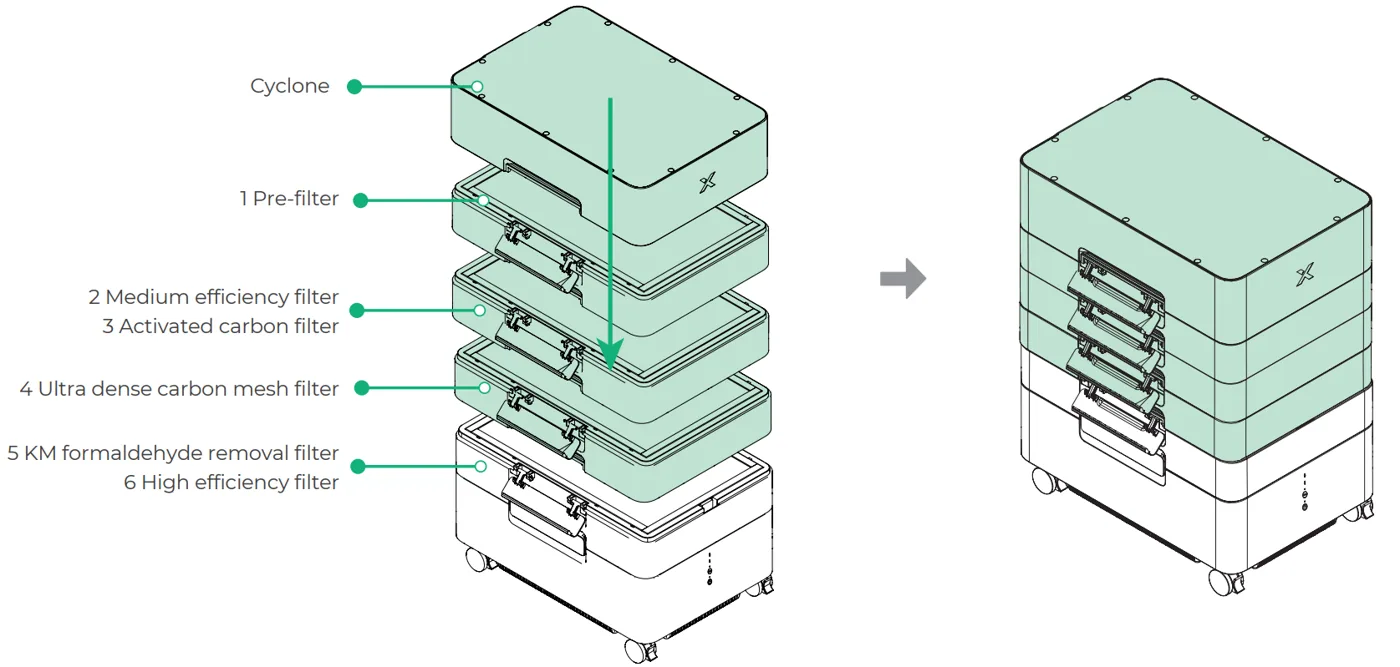

(7) Apila el ciclón y los filtros según la secuencia ilustrada.

(8) Bloquea todos los cierres de palanca.

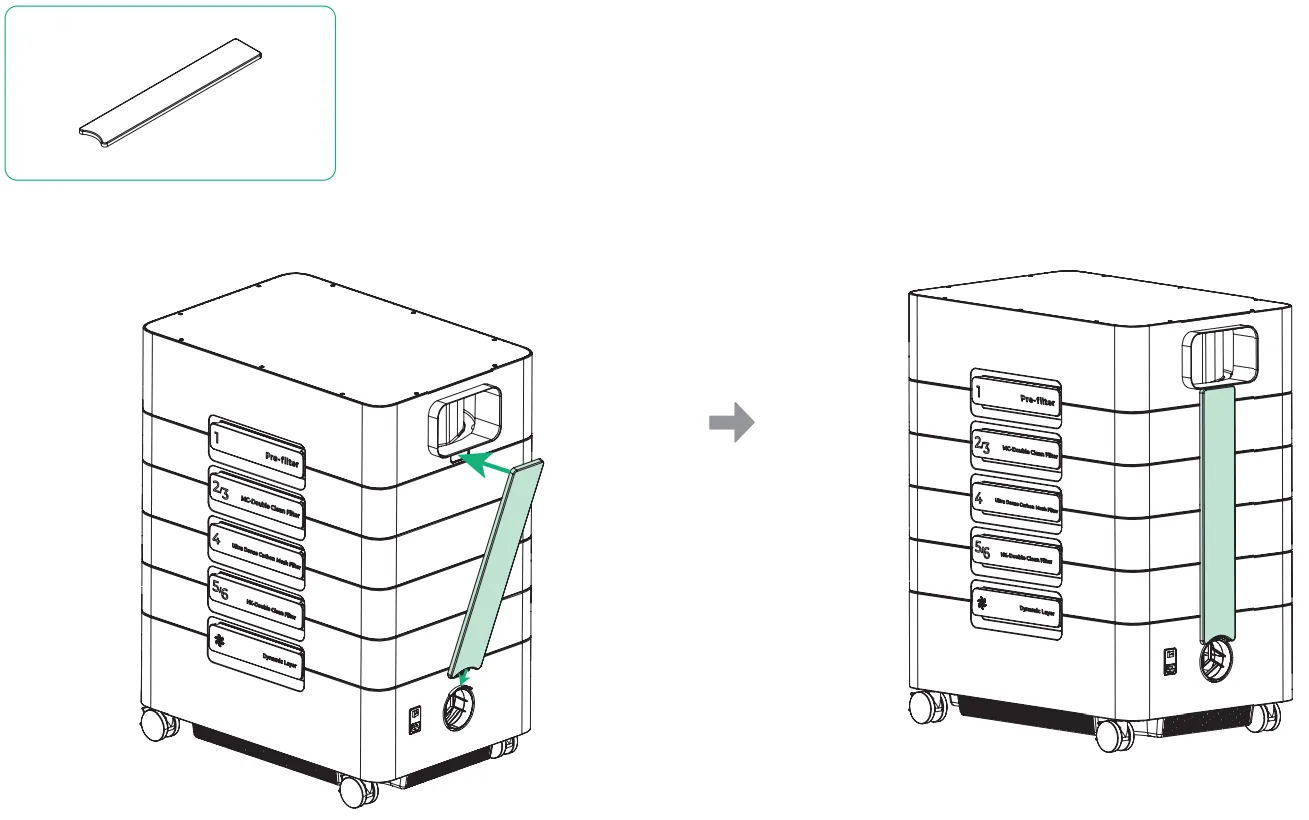

2. Instala la placa base NFC

3. Coloca el AP2 Max en la ubicación deseada

Desbloquea las ruedas, mueve el AP2 Max a la ubicación deseada y bloquea de nuevo las ruedas.

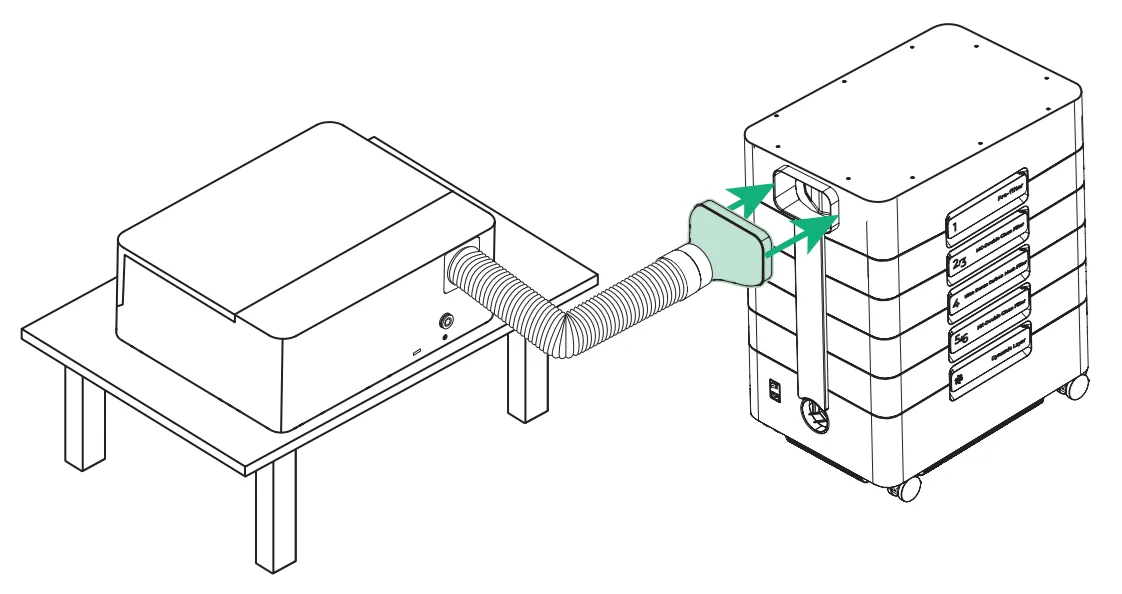

4. Conecta el tubo de extracción de la máquina láser

Usa el conector del tubo de extracción para unir el conector de entrada de aire y el tubo de extracción de la máquina.

Caso 1: Diámetro del tubo de extracción de la máquina = 80 mm, aplicable a xTool P3, S1, F1 Ultra y F2 Ultra

Caso 2: Diámetro del tubo de extracción de la máquina = 65 mm, aplicable a M1 Ultra

Caso 3: Diámetro del tubo de extracción de la máquina = 65 a 90 mm, aplicable a xTool P2, P2S, D1 y D1 Pro

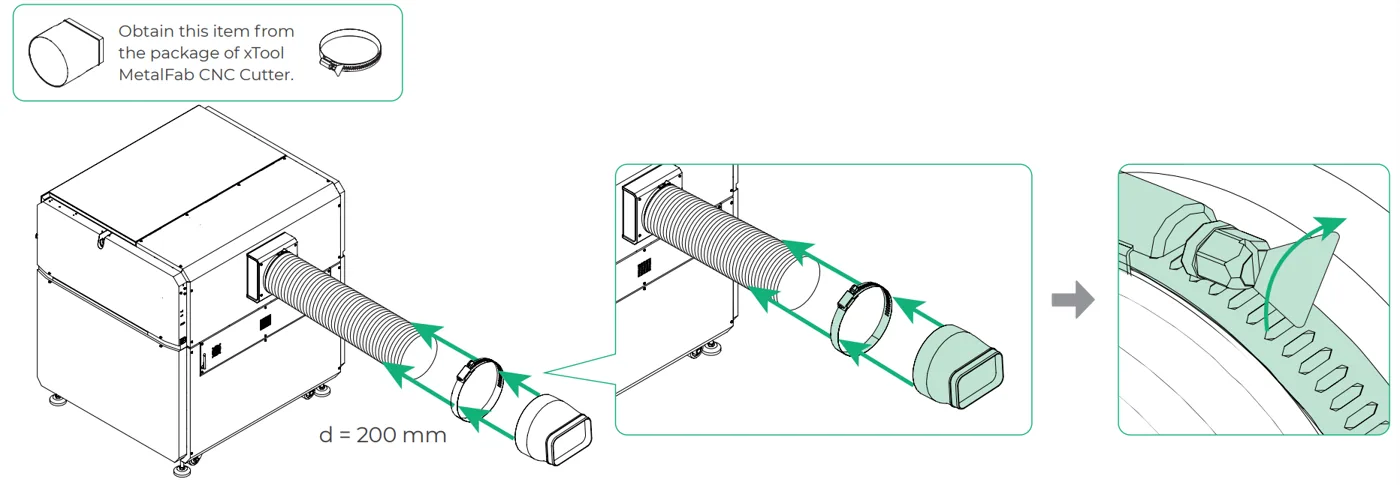

Caso 4: Diámetro del tubo de extracción de la máquina = 200 mm

Pasos siguientes: Los pasos de funcionamiento son iguales para las distintas combinaciones de accesorios. Este manual usa el conector de tubo de extracción 1 como ejemplo.

5. Conecta el tubo de extracción del AP2 Max

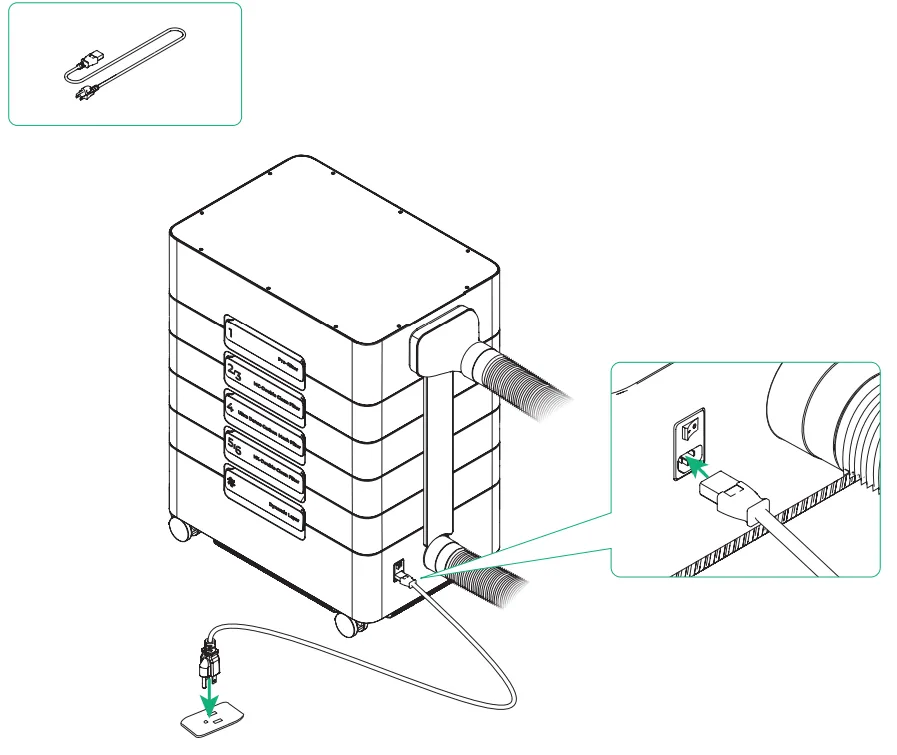

6. Conecta el AP2 Max a la alimentación

7. Configura la conexión inalámbrica

El AP2 Max SOLO puede establecer conexión inalámbrica con máquinas láser xTool compatibles con Bluetooth.

Caso 1: No se necesita el adaptador Bluetooth

Aplicable a las series xTool P3 y F2 Ultra

Paso 1: Mantén pulsado el botón de encendido del AP2 Max durante al menos 5 segundos hasta que el indicador de estado Bluetooth parpadee en blanco. En ese momento, el AP2 Max entra en modo de emparejamiento.

Paso 2: Conecta el AP2 Max en el software de xTool.

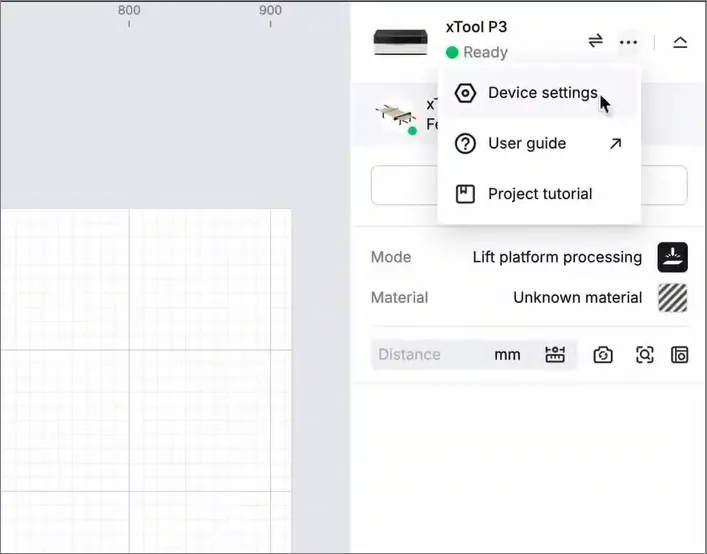

Elige Ajustes del dispositivo > Información del accesorio. Haz clic en Añadir en la esquina superior derecha. Cuando aparezca el AP2 Max, haz clic en Conectar.

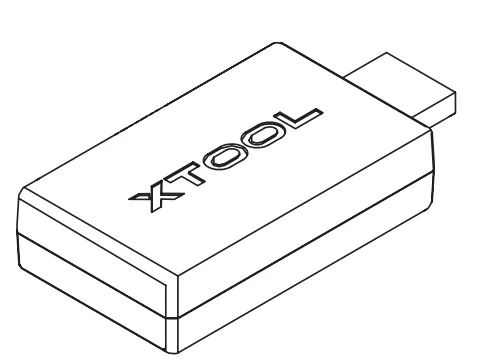

Caso 2: Se necesita el adaptador Bluetooth

Aplicable a xTool M1 Ultra, P2S, F1 Ultra, S1 y MetalFab CNC Cutter

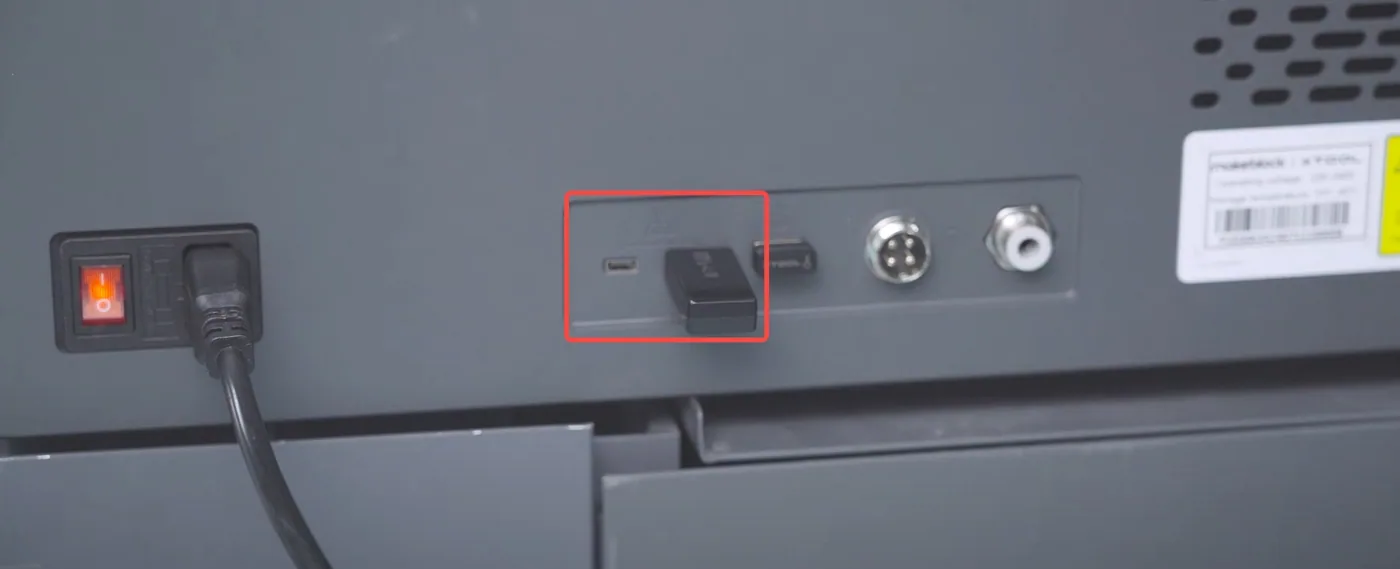

Inserta el adaptador Bluetooth en el puerto de expansión de la máquina xTool. Una vez conectado el adaptador Bluetooth, el AP2 Max establece automáticamente la conexión con la máquina xTool, y su información se muestra en la página de ajustes del dispositivo de la máquina en el software de xTool. Para más detalles, consulta “Uso con el software de xTool”.

• xTool P2S:

• xTool M1 Ultra

• xTool F1 Ultra

• xTool S1

• xTool MetalFab CNC Cutter

(Opcional) Si ya se ha insertado otro adaptador Bluetooth en la máquina o necesitas volver a emparejar, mantén pulsado el botón de encendido del AP2 Max durante al menos cinco segundos. El indicador de estado Bluetooth parpadeará en blanco, lo que indica que el AP2 Max está en modo de emparejamiento.

Usa el xTool SafetyPro™ AP2 Max

1. Enciende el mando a distancia.

2. Enciende el AP2 Max.

3. Selecciona un modo.

Modo automático

Este modo solo es aplicable a máquinas láser xTool con función Bluetooth. En este modo, el AP2 Max ajusta automáticamente el caudal de aire según el material que se está procesando.

Modo manual

Pulsa el botón de aumento o de reducción de caudal para ajustar el caudal manualmente.

Cada pulsación aumenta el caudal un 1%. Mantener pulsado durante al menos 1 segundo lo aumenta de forma continua.

Cada pulsación reduce el caudal un 1%. Mantener pulsado durante al menos 1 segundo lo reduce de forma continua.

Volver a conectar el mando a distancia

Necesitas volver a conectar el mando a distancia si este se desconecta del AP2 Max, o si hay que conectar otro mando a distancia u otro AP2 Max.

Procedimiento: Pulsa a la vez el botón de modo automático del mando a distancia y del AP2 Max durante al menos 5 s hasta que el indicador de conexión 2.4G parpadee, y asegúrate de que el mando a distancia esté cerca del AP2 Max. El mando a distancia se conectará automáticamente al AP2 Max.

Uso con el software de xTool

1. Consigue el software de xTool

Visita s.xtool.com/software para conseguir el software de xTool.

2. Uso con el software de xTool

Mantenimiento

Precaución: Debes desconectar el cable de alimentación antes de realizar cualquier tarea de mantenimiento.

Sustituir los filtros

Cuando un filtro se acerca al final de su vida útil, el software de xTool te avisa para que compres uno nuevo de repuesto. Para conocer los pasos de sustitución de un filtro, consulta “Instala los filtros”.

Limpiar el ciclón

Por lo general, debes limpiar el ciclón cada 3 a 6 meses. Para conocer los pasos de limpieza del ciclón, consulta “Limpiar el ciclón”.
