xTool Creative Space (XCS) es un software todo en uno para diseño y edición gráfica, ajuste del proceso láser y control de la máquina.

Conecta la xTool S1 a XCS

Requisitos mínimos y recomendados para móviles

• Con la configuración mínima, todas las funciones de XCS se pueden usar correctamente. Sin embargo, al importar una imagen compleja, XCS puede no funcionar con fluidez.
• Con la configuración recomendada, XCS funciona con mayor fluidez al importar y editar una imagen compleja, el retardo del software puede ser menor y el rendimiento es mejor.

Descarga e instala XCS

(1) Busca “xTool Creative Space” en la App Store o en Google Play, o visita xtool.com/software para descargar la app e instalarla en tu móvil.

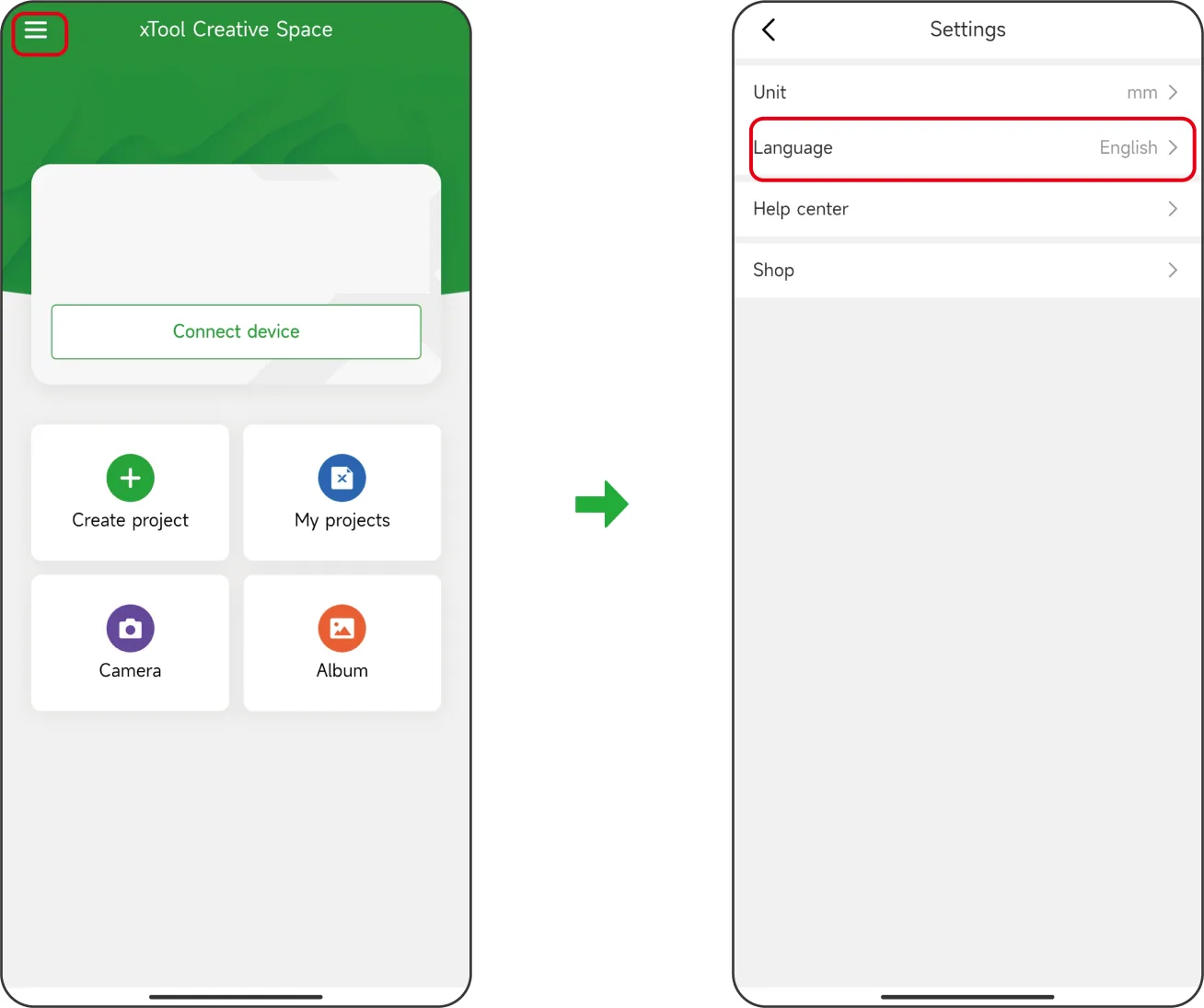

(2) Abre XCS. En la esquina superior izquierda, toca el icono para ir a la pantalla de Ajustes y selecciona el idioma que utilices.

Conecta la xTool S1 al Wi-Fi

Puedes conectar la xTool S1 a una red Wi-Fi usando XCS en tu móvil o en tu ordenador.

• Desde el móvil

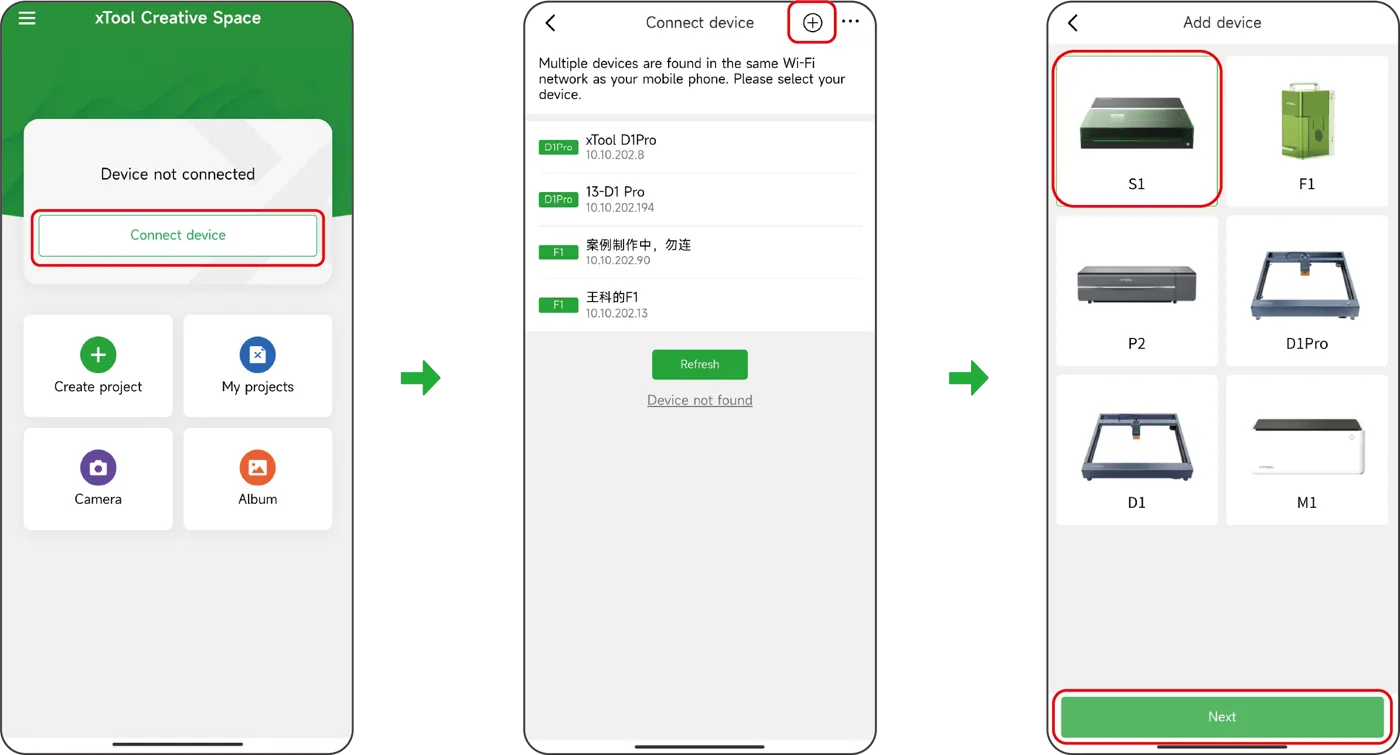

(1) Abre XCS en tu móvil y toca Conectar dispositivo. En la pantalla Conectar dispositivo, toca el icono “+” de la esquina superior derecha. Después, selecciona S1 y toca Siguiente.

(2) Mantén pulsado el botón de la xTool S1 hasta que el indicador anular parpadee en morado. En XCS, toca Está encendida, Siguiente.

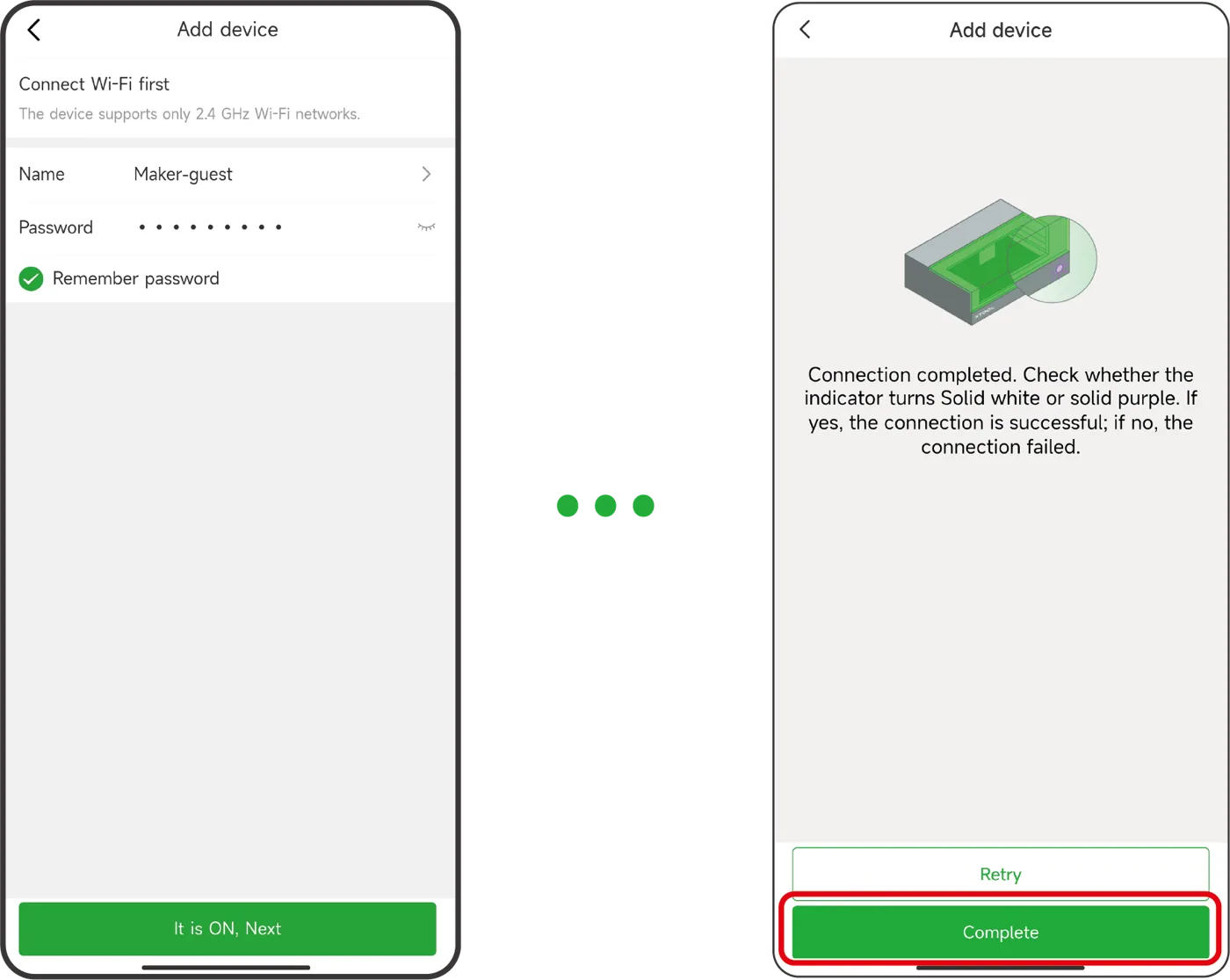

(3) Sigue las instrucciones del software para configurar la red de la xTool S1 y conectarla a una red Wi-Fi.

Nota: El dispositivo solo admite redes Wi-Fi de 2,4 GHz.

• Desde el ordenador

(1) Sigue las instrucciones de “Maneja la xTool S1 con XCS en tu ordenador” para conectar la xTool S1 con XCS en el ordenador mediante un cable USB.

(2) En el ordenador, haz clic en el icono de la esquina superior derecha de XCS.

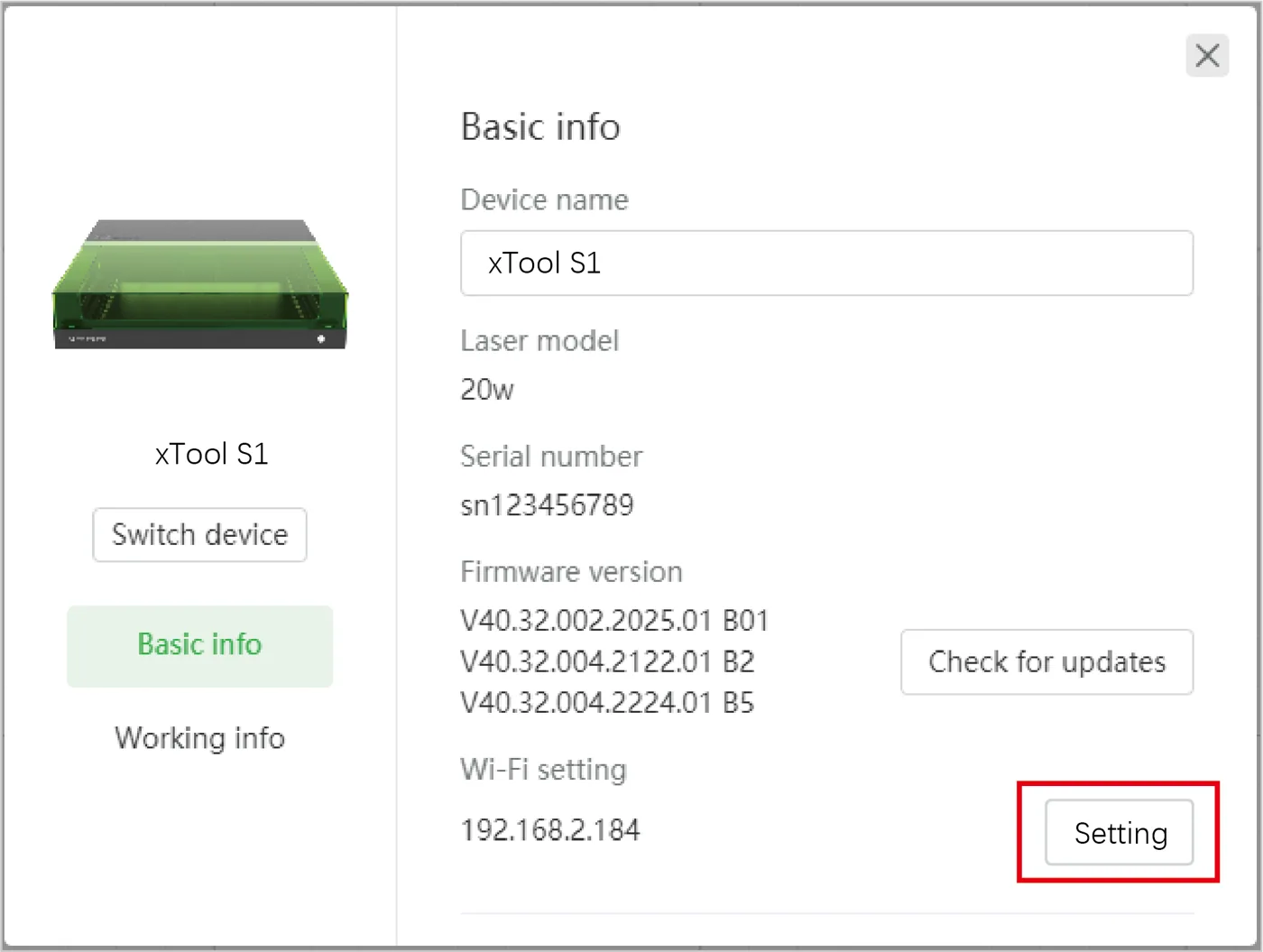

(3) Consulta el nombre del dispositivo y haz clic en Ajuste en la sección de configuración Wi-Fi.

(4) Selecciona una red Wi-Fi e introduce la contraseña. Después, haz clic en Siguiente para conectar la xTool S1 al Wi-Fi.

Nota: El dispositivo solo admite redes Wi-Fi de 2,4 GHz.

Conecta la xTool S1 a XCS

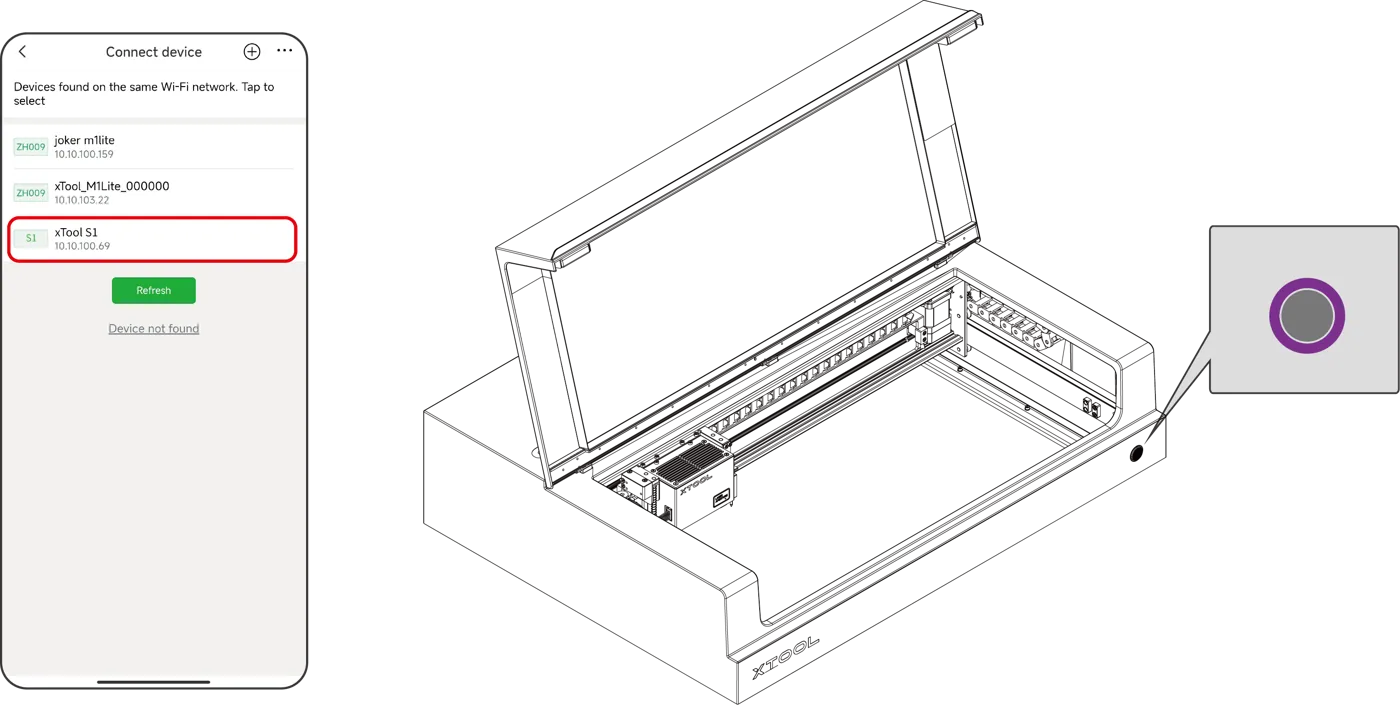

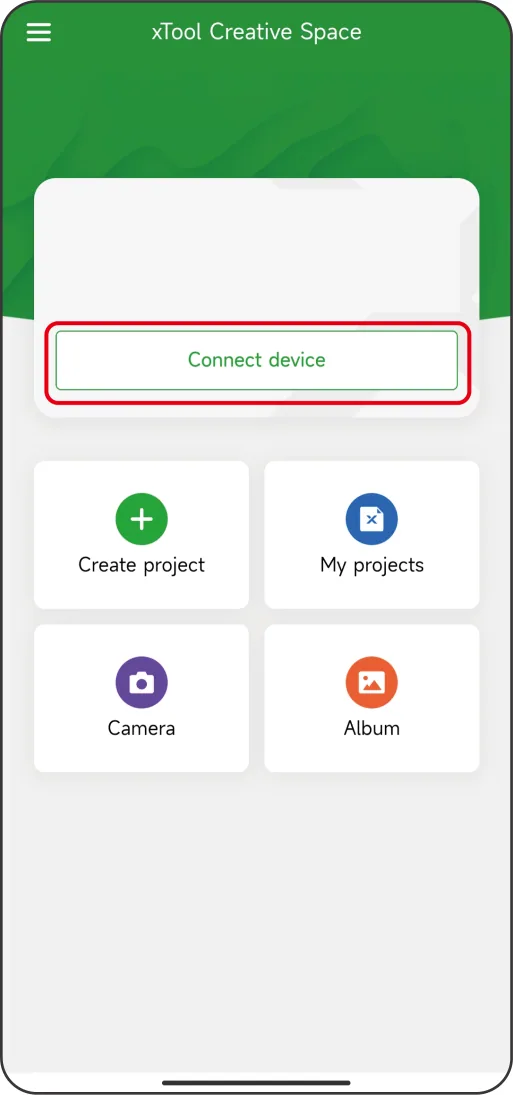

(1) Asegúrate de que tu móvil y la xTool S1 están conectados a la misma red Wi-Fi. En tu móvil, abre XCS y toca Conectar dispositivo.

(2) En la lista de dispositivos, toca el nombre de tu xTool S1 para conectarla. Una vez conectada, su indicador anular se ilumina en morado fijo.

Configura la xTool S1 en XCS

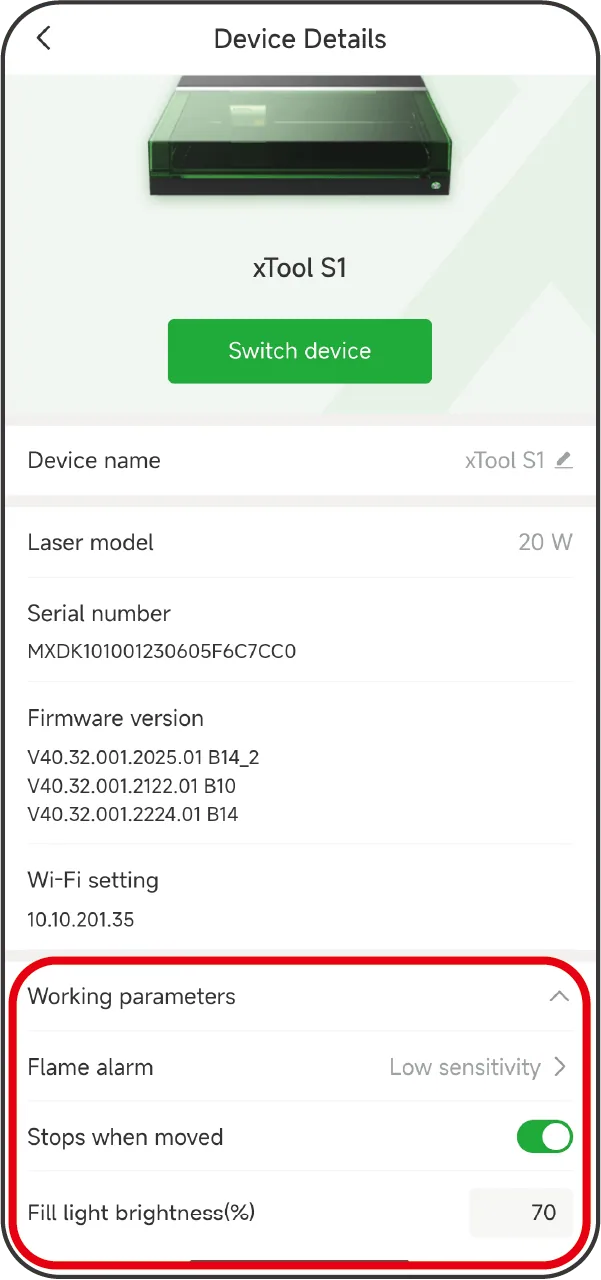

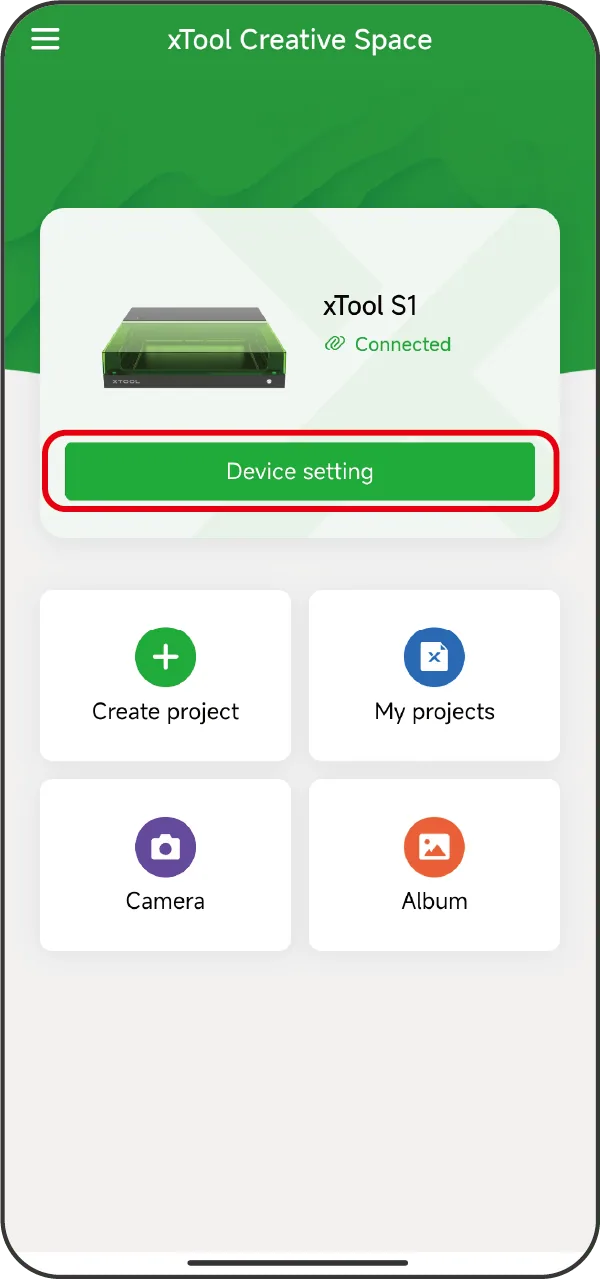

1. En la pantalla de inicio de XCS, toca Ajustes del dispositivo.

1. Toca para desplegar la sección Parámetros de trabajo y configura la xTool S1 según lo que necesites.

• Nombre del dispositivo: Asigna un nuevo nombre a tu xTool S1.
• Alarma de llama: Si se detecta una llama, la xTool S1 pausa el procesado y activa la alarma.
• Se detiene al moverse: Si la xTool S1 se mueve o se inclina durante el procesado, pausa el trabajo.
• Brillo de la luz de relleno: Ajusta el brillo de la luz de relleno en el área de trabajo.
• Tiempo que el purificador sigue funcionando:
  Si conectas la xTool S1 al purificador de humos, puedes ajustar la duración durante la cual el purificador sigue funcionando después de que la xTool S1 termine el procesado. Con este parámetro puedes hacer que el purificador funcione más tiempo para absorber el humo restante.
• Ajuste automático del kit de asistencia de aire:
  Si conectas la xTool S1 al kit de asistencia de aire (versión actualizada), puedes activar el ajuste automático del kit de asistencia de aire.
  Ajusta los niveles de flujo de aire por separado para grabado y corte. El flujo de aire aumenta de 1 a 4, y 0 significa sin flujo de aire. Durante el procesado, XCS ajusta el flujo de aire según tu configuración.
  Nota:
  Para un kit de asistencia de aire que no sea de la versión actualizada, no puedes ajustar el Ajuste automático del kit de asistencia de aire.
  Se recomienda usar un flujo de aire pequeño para grabado y un flujo de aire grande para corte.

Los modos de procesado admitidos

XCS ejecutándose en el móvil admite los siguientes modos de procesado:

• Láser plano: procesa materiales planos
• Láser cilíndrico: procesa materiales cilíndricos regulares o irregulares
  Para usar este modo, necesitas la xTool S1 con el accesorio rotativo y la base elevadora (la versión normal o la versión compatible con el alimentador por cinta).
  Para más información sobre cómo usar la xTool S1 con el accesorio rotativo en modo Láser cilíndrico, consulta Usa la xTool S1 con el accesorio rotativo.

Nota: XCS ejecutándose en el móvil o en el iPad no admite los modos Láser curvo ni Alimentador por cinta. Si necesitas usar estos dos modos, utiliza XCS en tu ordenador.

Procesa materiales con superficies planas

Notas

La xTool S1 admite distintos grosores de material al trabajar con diferentes accesorios.

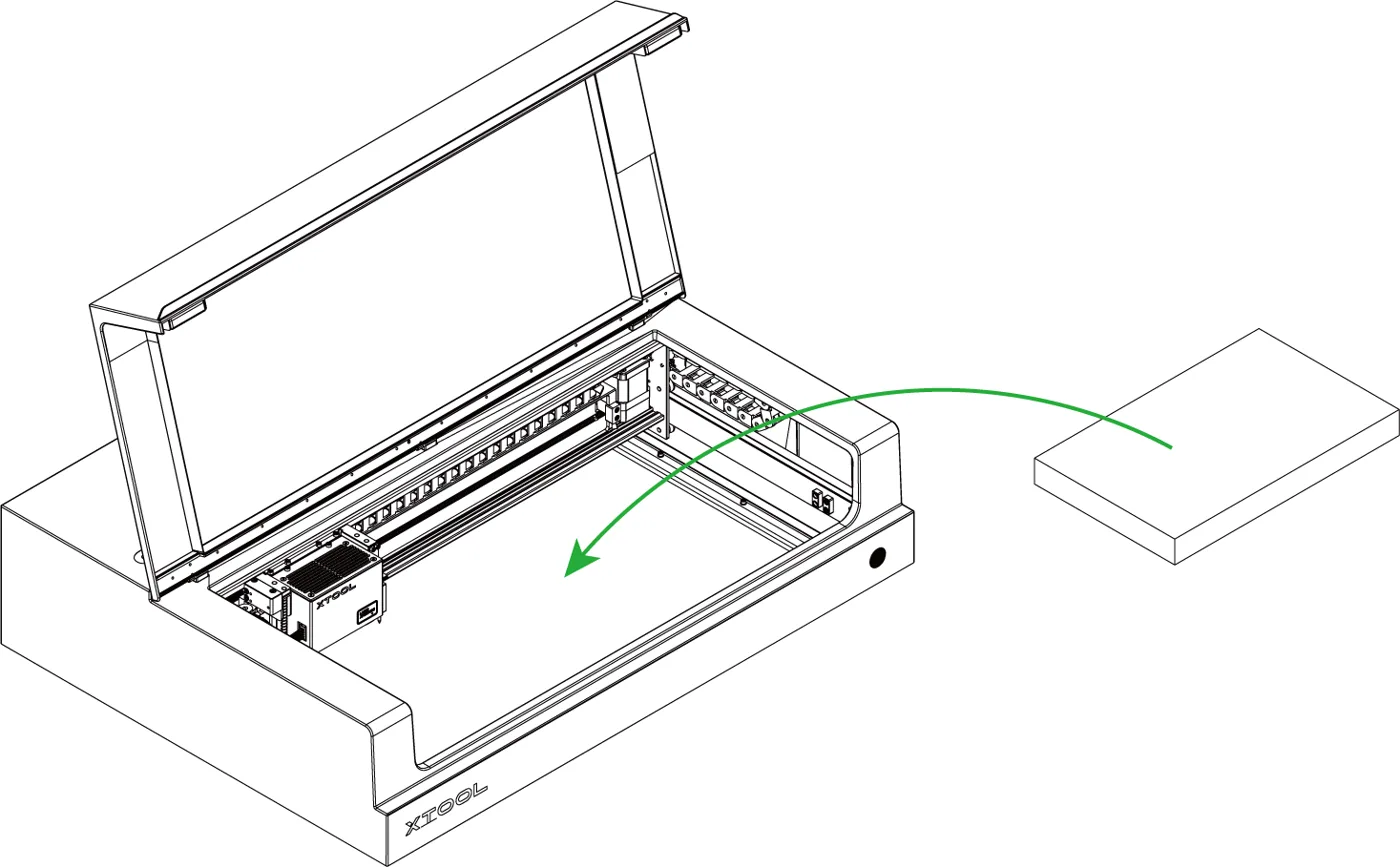

1. Coloca el material

Abre la tapa de la xTool S1 y coloca el material que vas a procesar sobre la placa base.

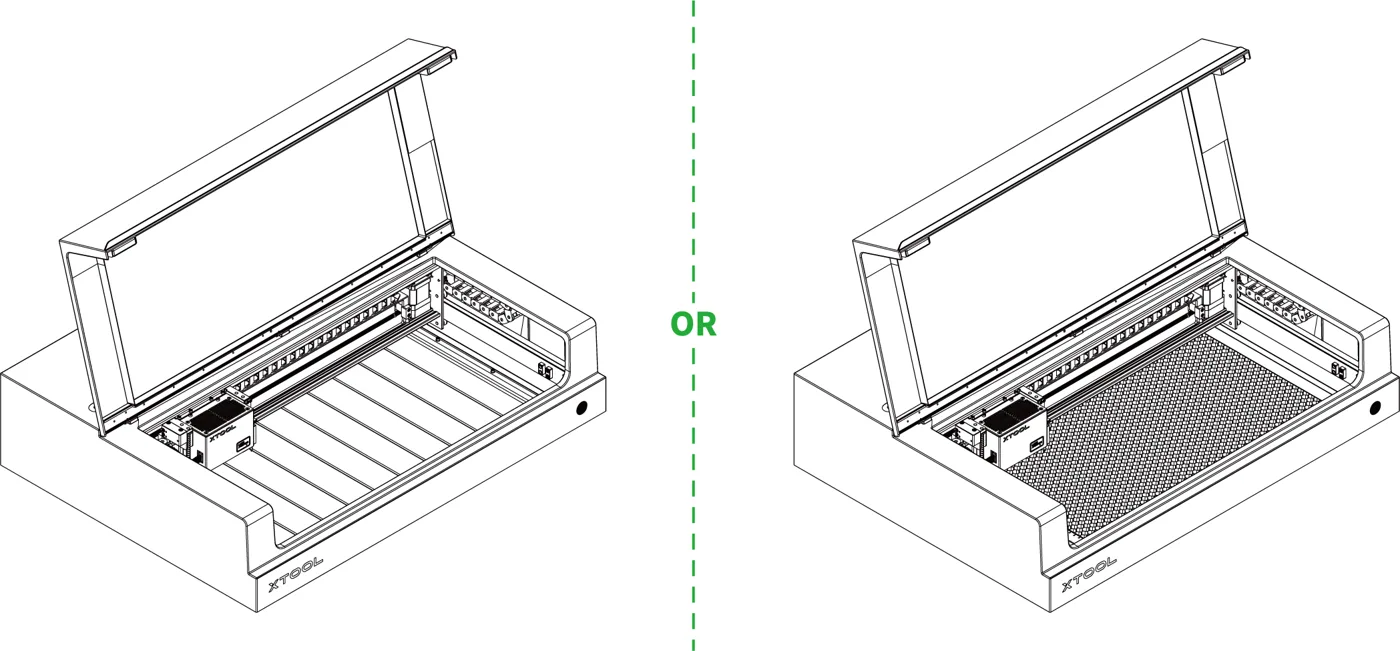

Nota: Para cortar un material, se recomienda colocar los listones o el panel de nido de abeja sobre la placa base antes de colocar el material. Los listones o el panel de nido de abeja reducen la zona quemada en la parte trasera del material y protegen la placa base.

2. Abre o crea un proyecto

Puedes abrir un proyecto para empezar a procesar o crear uno nuevo. Si creas un proyecto nuevo, tendrás que diseñar los patrones y ajustar los parámetros desde cero.

• Abrir un proyecto

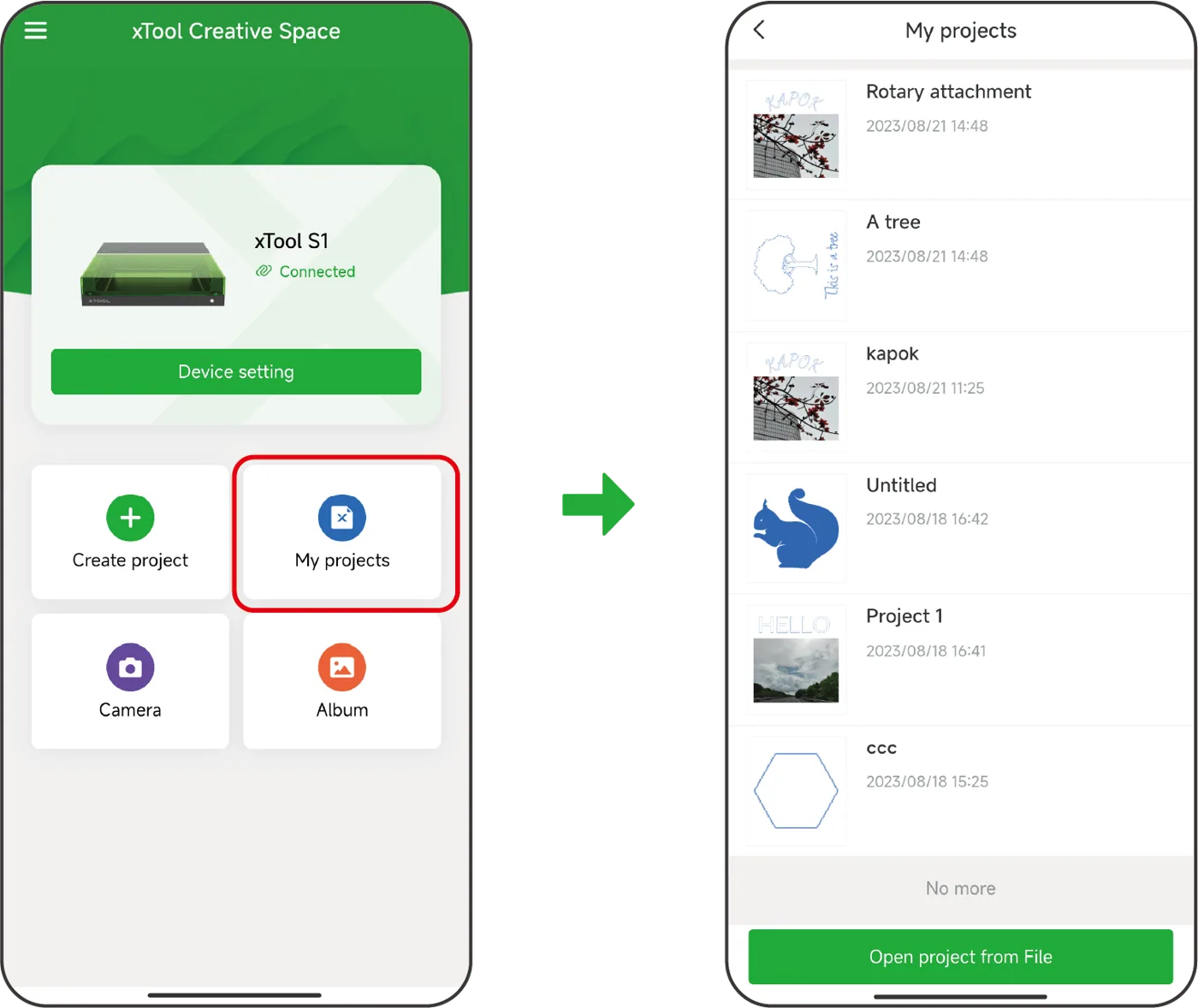

En la pantalla de inicio de XCS, toca Mis proyectos y después selecciona en la lista el proyecto que quieras usar.

Nota:
XCS solo admite archivos de proyecto en formato .xcs.
El archivo de proyecto puede contener información como los patrones de procesado, los modos de procesado y los parámetros de procesado. Sin embargo, si el modelo de máquina, el modo de procesado o el grosor del material del proyecto difieren de la situación actual, tendrás que reajustar los parámetros correspondientes.

• Crear un proyecto nuevo

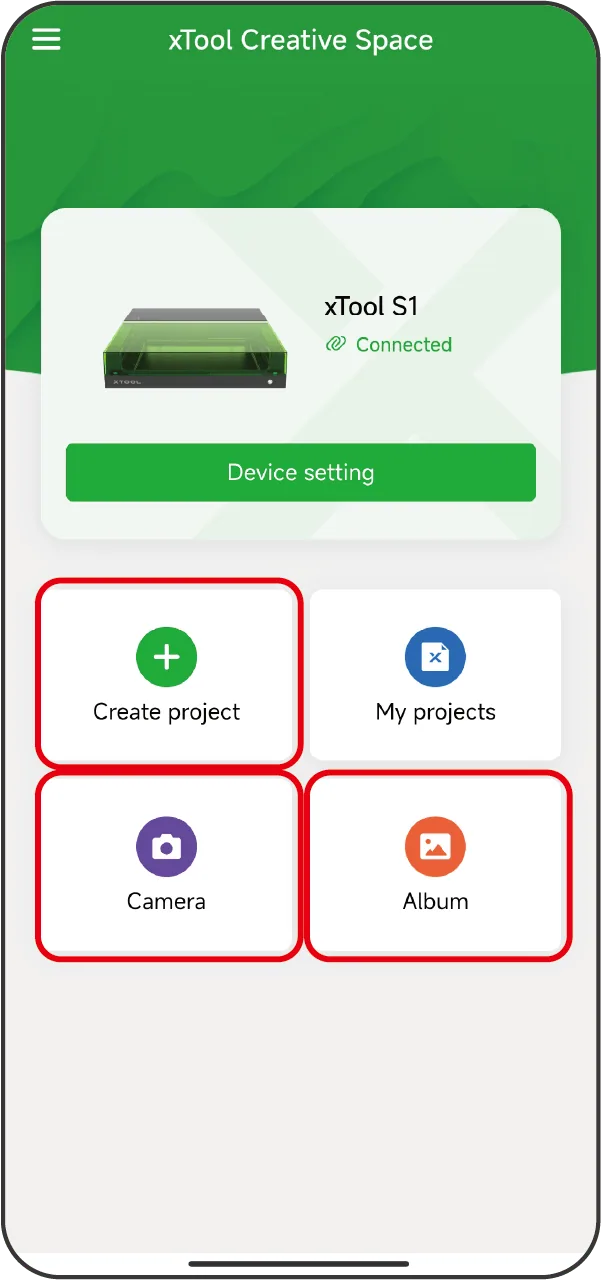

Para crear un proyecto nuevo, puedes tocar Crear proyecto, Cámara o Álbum en la pantalla de inicio de XCS.

• Crear proyecto: crea un proyecto en blanco
• Cámara: te permite hacer una foto con la cámara del móvil y usarla como patrón de procesado
• Álbum: te permite elegir una foto del álbum del móvil y usarla como patrón de procesado

3. Selecciona el modo de procesado y el nombre del material

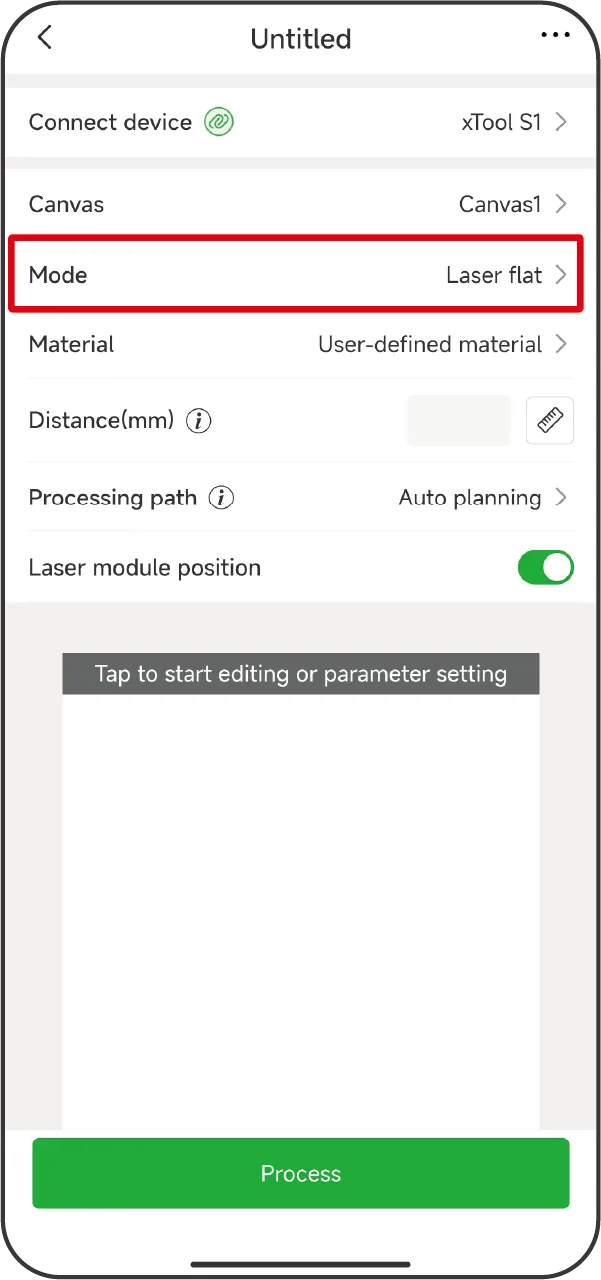

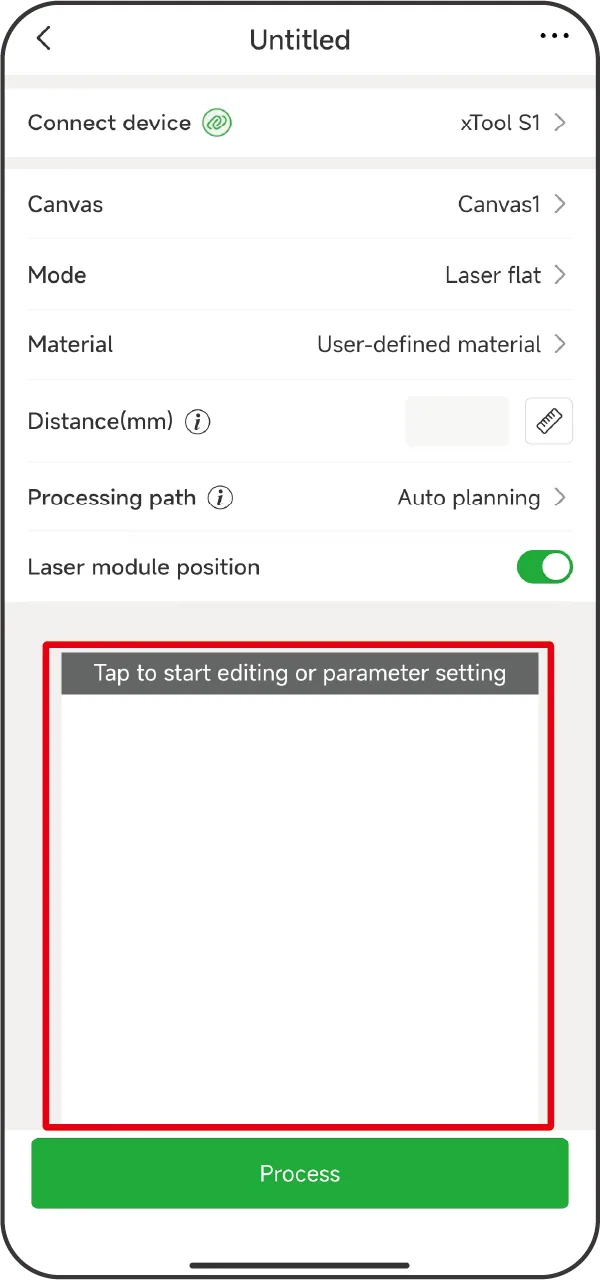

(1) En la pantalla del proyecto, selecciona Láser plano como Modo de procesado.

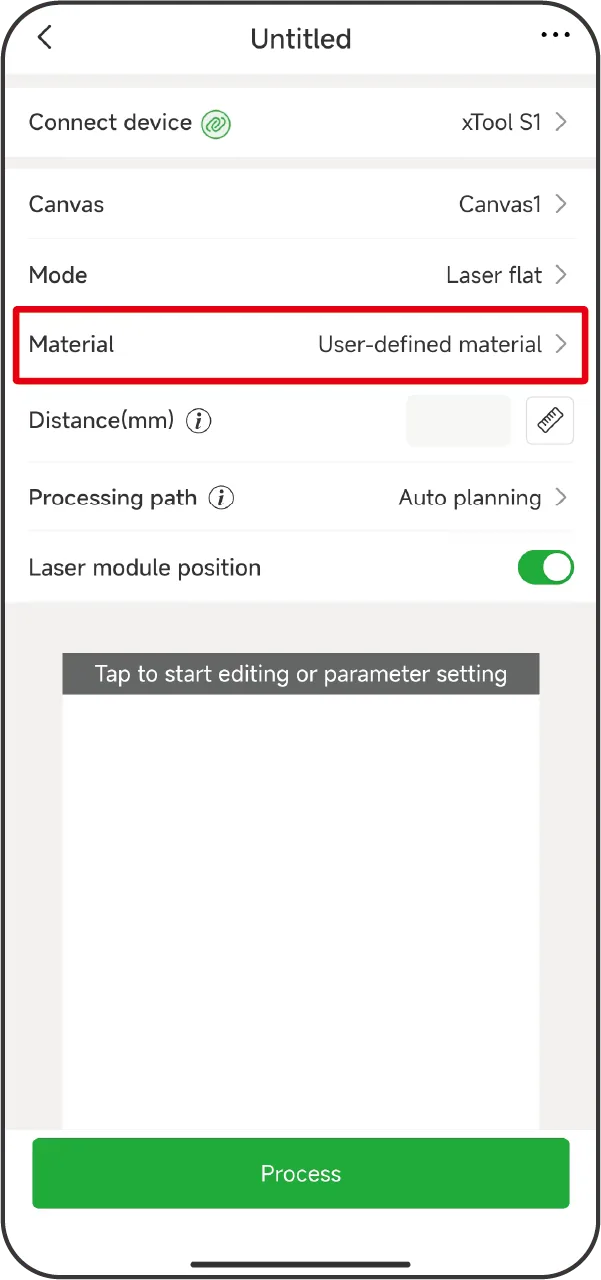

(2) Selecciona el nombre de tu material.

Nota 1: Si no encuentras el nombre de tu material, puedes seleccionar Material definido por el usuario.

Nota 2: Tras seleccionar un nombre de material, el software enfocará automáticamente y ajustará los demás parámetros del procesado láser. Los ajustes por defecto se aplican a los materiales de xTool. Puedes modificarlos según tus necesidades.

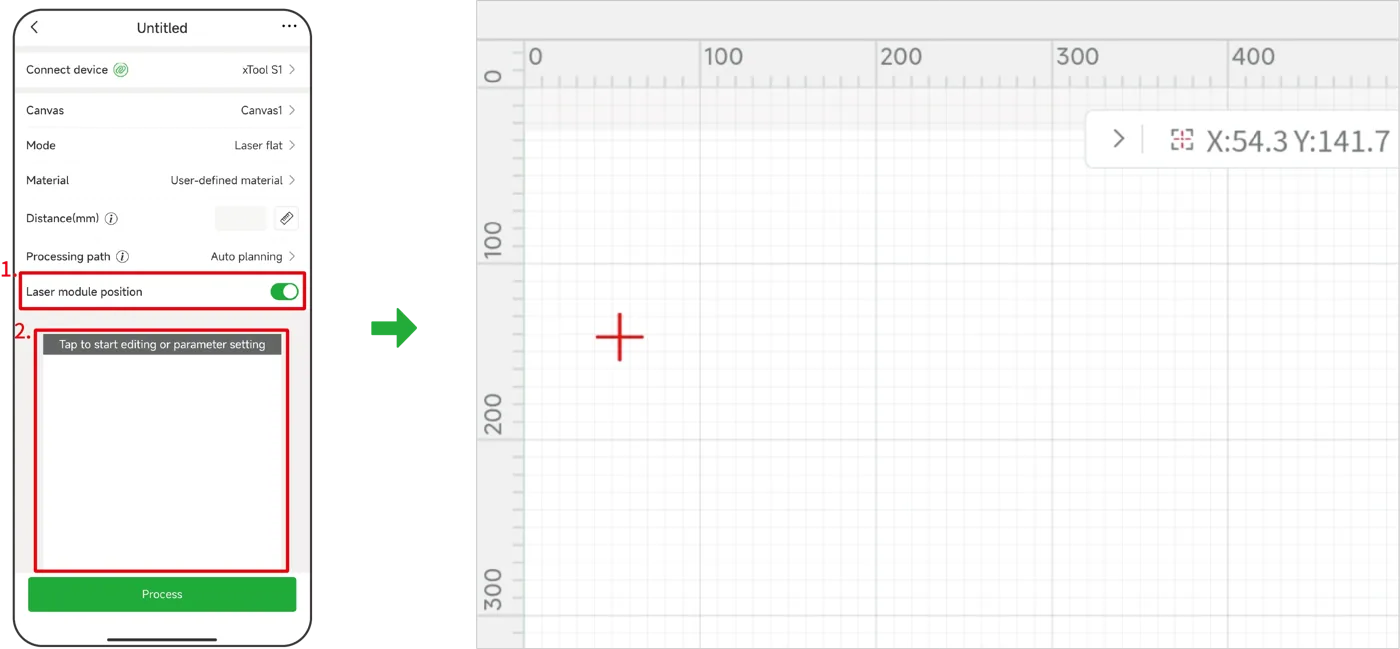

(3) Activa o desactiva la Posición del módulo láser según lo que necesites.

Nota: Si activas la Posición del módulo láser, XCS mostrará en tiempo real la posición del módulo láser en el lienzo. La cruz roja del lienzo indica el módulo láser, y las coordenadas del módulo láser se muestran en la esquina superior derecha.

4. Ajusta el foco del láser

La xTool S1 tiene un sensor de distancia que puede medir la distancia entre el módulo láser y la superficie del material. También puedes medir y calcular manualmente la distancia entre el módulo láser y la superficie del material, e introducir los valores obtenidos en XCS. Antes de procesar, la xTool S1 realizará el enfoque automático en función del parámetro Distancia.

• Medición automática

(1) Mueve el módulo láser sobre el material. Asegúrate de que el punto de localización cae sobre la superficie del material.

(2) En XCS, haz clic en el icono de la sección Distancia y la xTool S1 medirá automáticamente la distancia desde el módulo láser hasta la superficie del material.

Nota: Antes de la medición automática, asegúrate de que la sonda del sensor de distancia no esté extendida.

• Medición manual

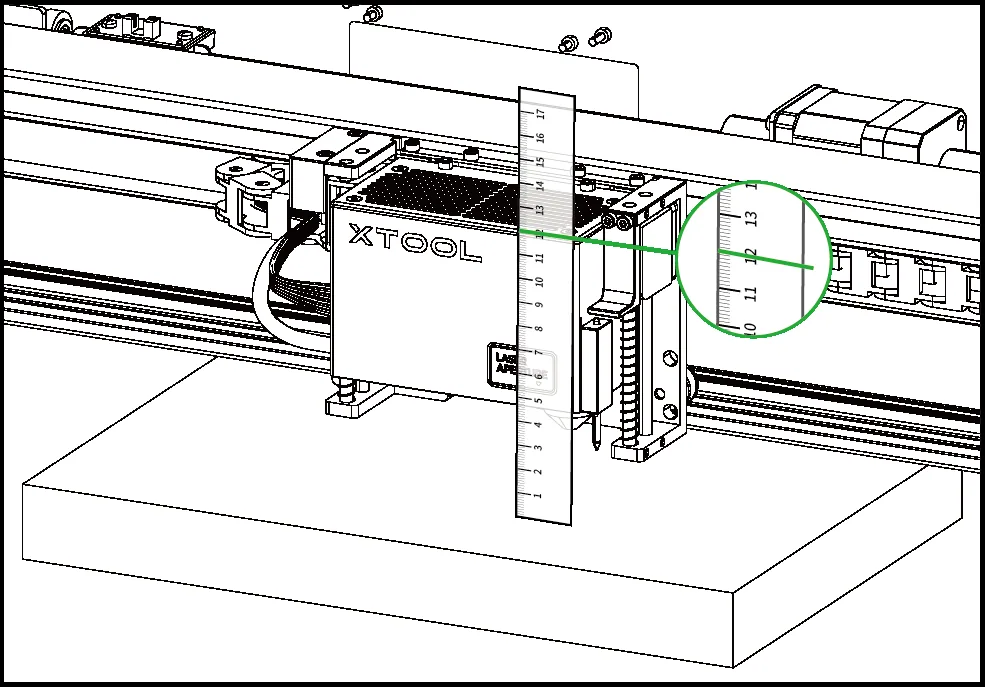

(1) Usa una regla para medir la distancia desde la superficie del material hasta la parte superior del módulo láser.

(2) Resta 100 mm (3,937 pulgadas) al valor medido en el paso (1) e introduce el valor calculado en el parámetro Distancia de XCS.

5. Diseña los objetos que vas a procesar

(1) Toca el lienzo para ir a la pantalla de edición de diseño y ajuste de parámetros.

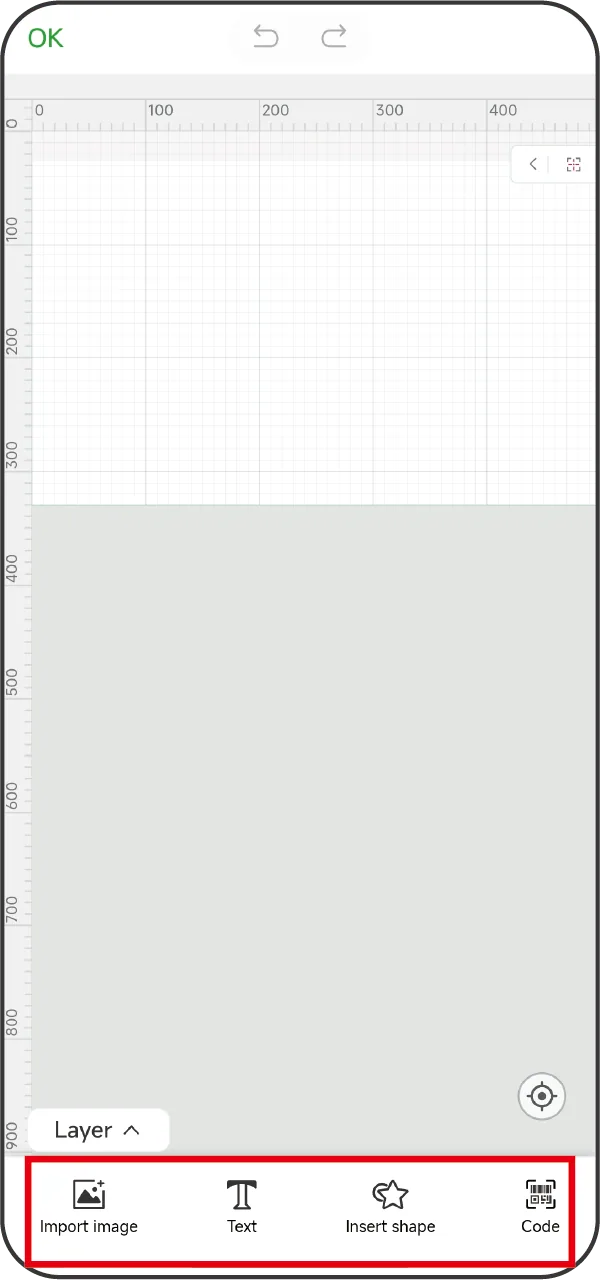

(2) Usa las herramientas de debajo del lienzo para crear objetos. Puedes importar imágenes, insertar formas, escribir texto o generar códigos QR o de barras.

Nota:
Si ya tienes una imagen hecha con la cámara o elegida del álbum, puedes saltarte este paso o añadir más elementos al lienzo según lo que necesites.
XCS admite la importación de los siguientes formatos de imagen: SVG, DXF, JPG, JPEG, PNG, BMP, etc.

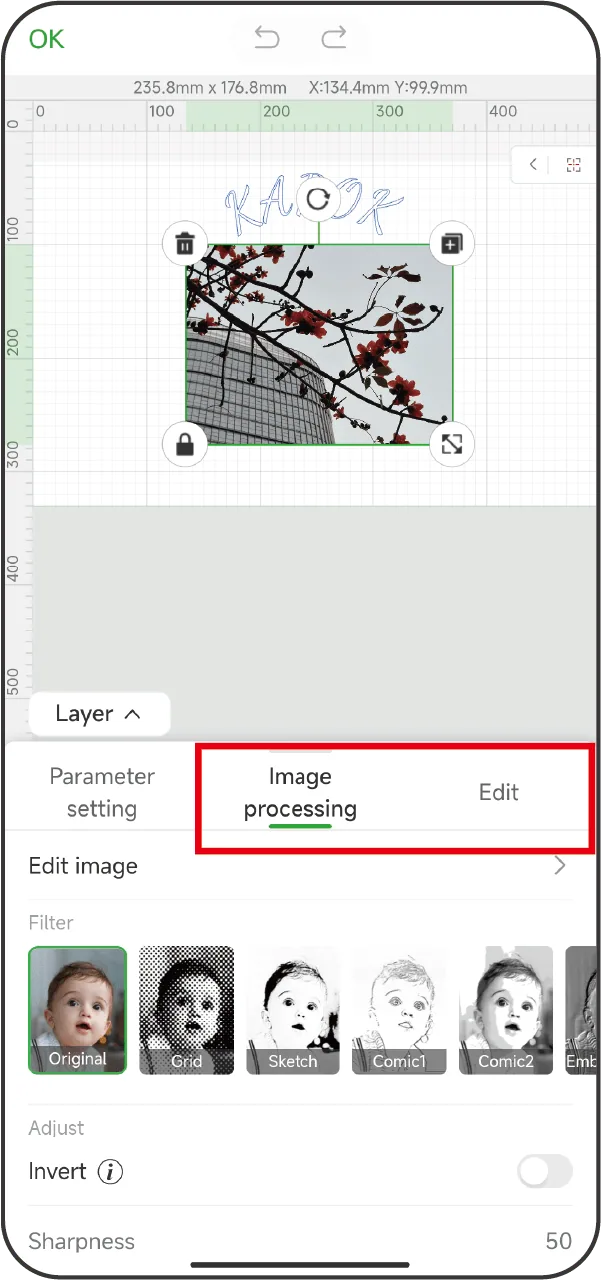

(2) Selecciona los objetos y usa la barra de herramientas de debajo del lienzo para seguir editándolos.

Nota: Para más información sobre cómo usar cada herramienta de edición, consulta support.xtool.com/hc/en-us/categories/9157502370455-XCS.

6. Ajusta los parámetros del procesado

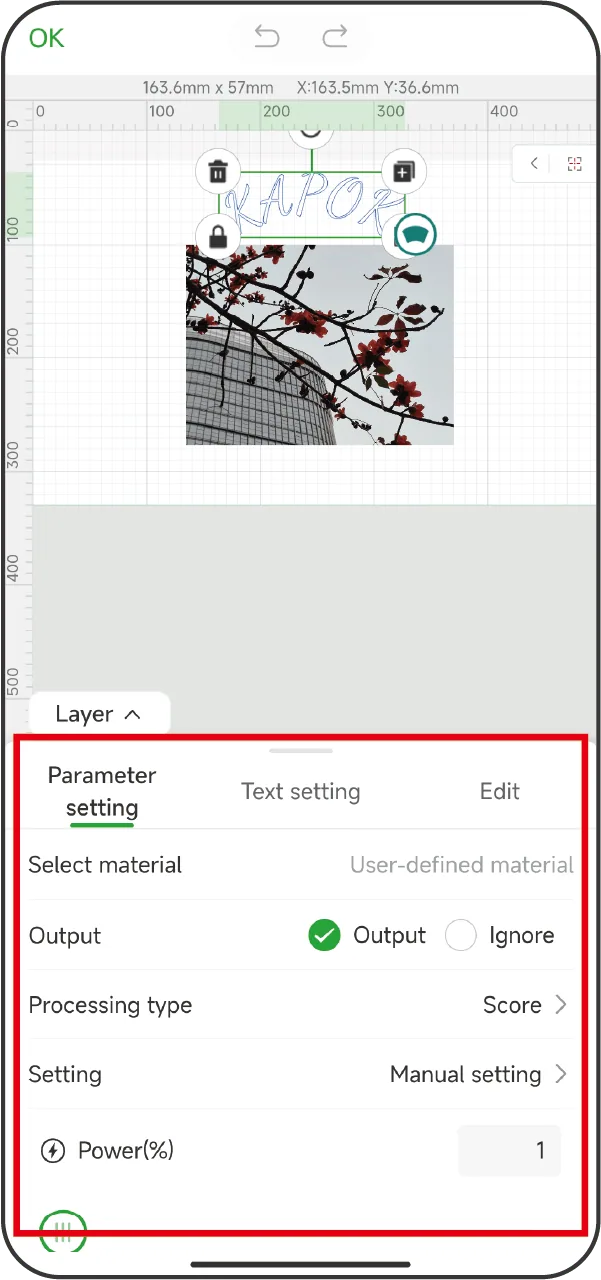

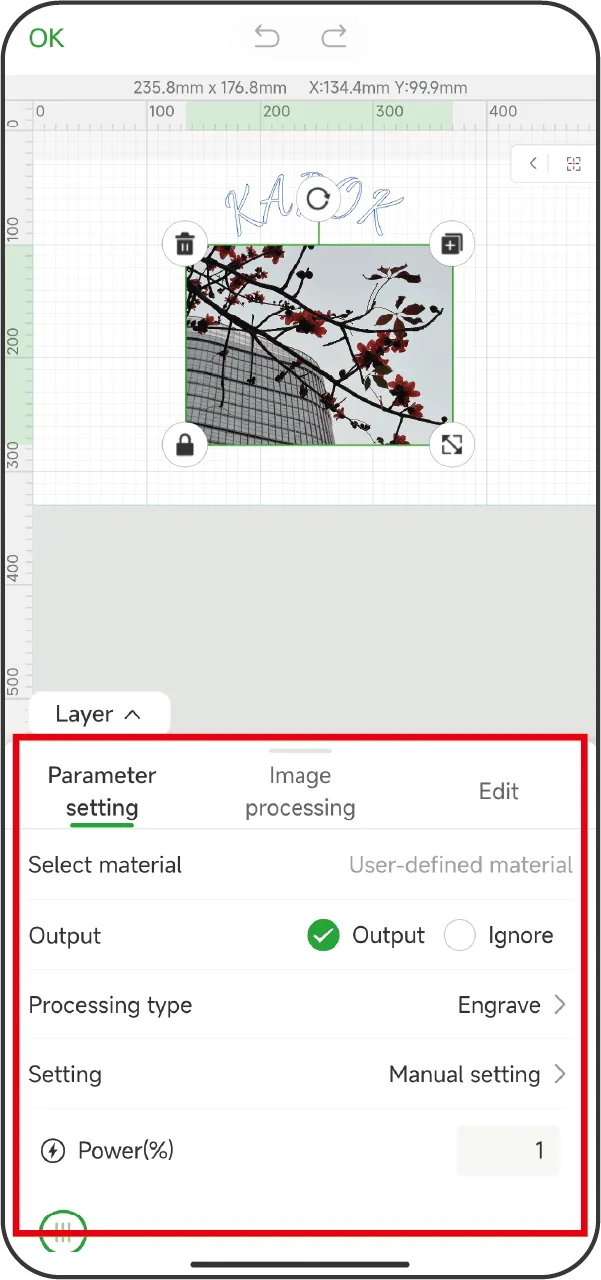

(1) Selecciona los objetos del lienzo y ajusta los parámetros de los objetos seleccionados.

Nota:

Necesitas ajustar los parámetros de cada objeto. Un objeto que se pase por alto podría no procesarse.

Los parámetros que se pueden ajustar para objetos de mapa de bits y para objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y ajustar sus parámetros a la vez.

• Para mapas de bits

• Para vectores

Nota: Para una explicación detallada de cada parámetro, consulta support.xtool.com/hc/en-us/categories/9157502370455-XCS.

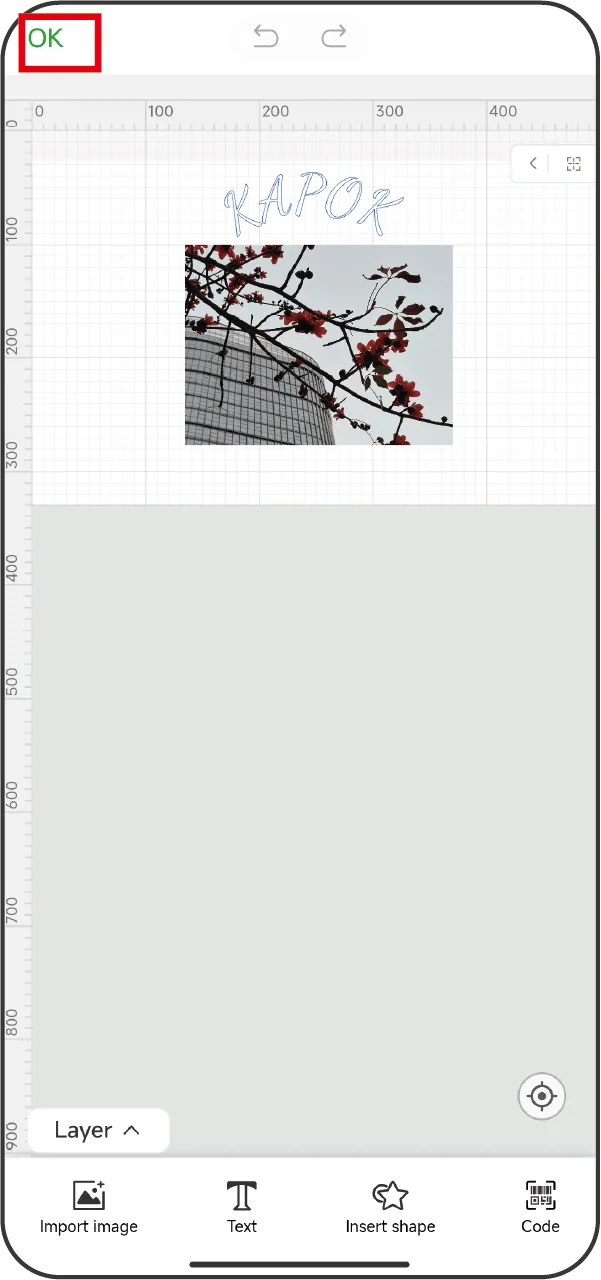

(2) Después de ajustar los parámetros de todos los objetos, toca OK en la esquina superior izquierda de la pantalla.

7. Previsualiza el área de procesado

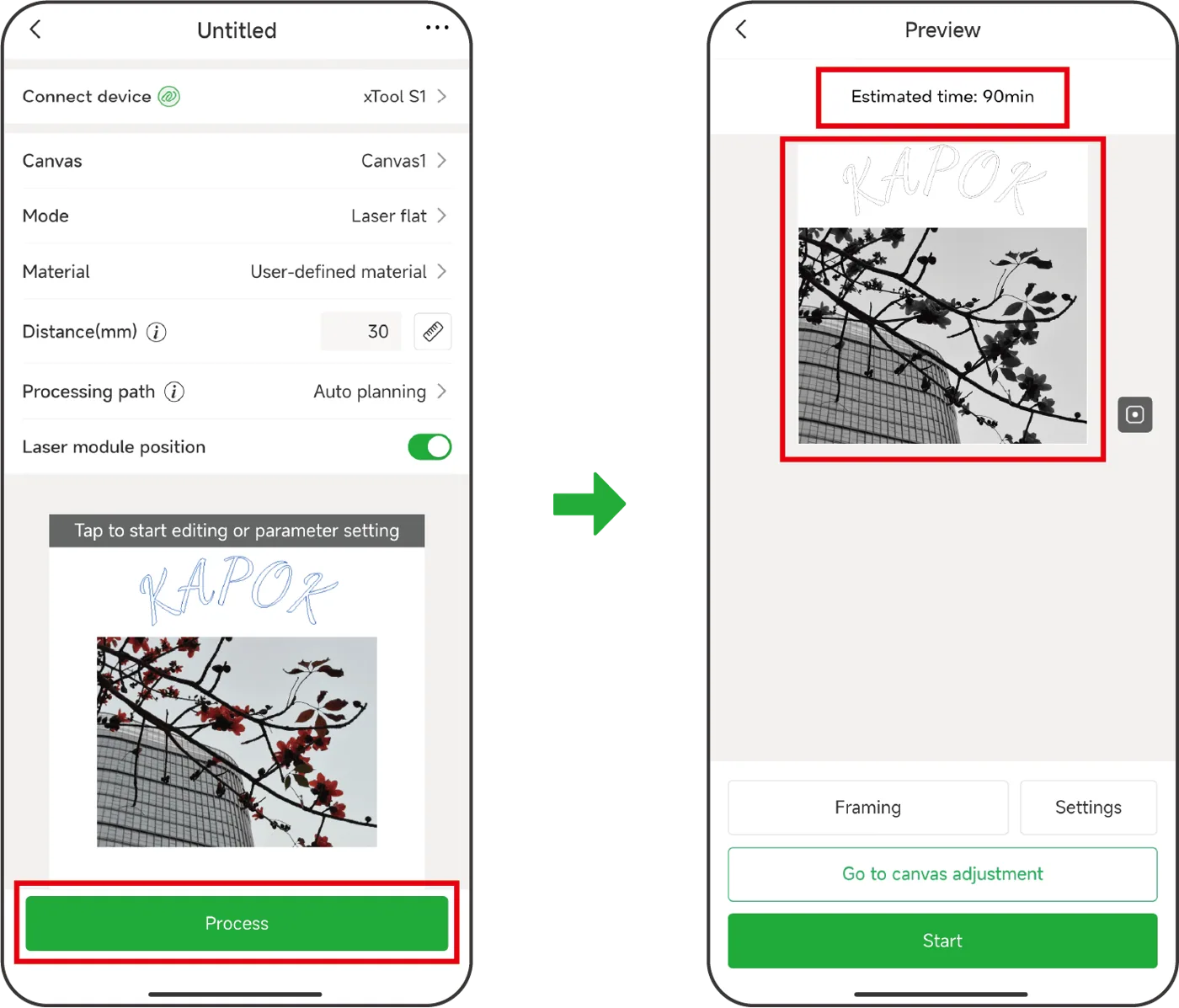

(1) En la parte inferior de la pantalla, toca Procesar para ir a la pantalla de Previsualización. Comprueba el tiempo estimado y el patrón que se va a procesar.

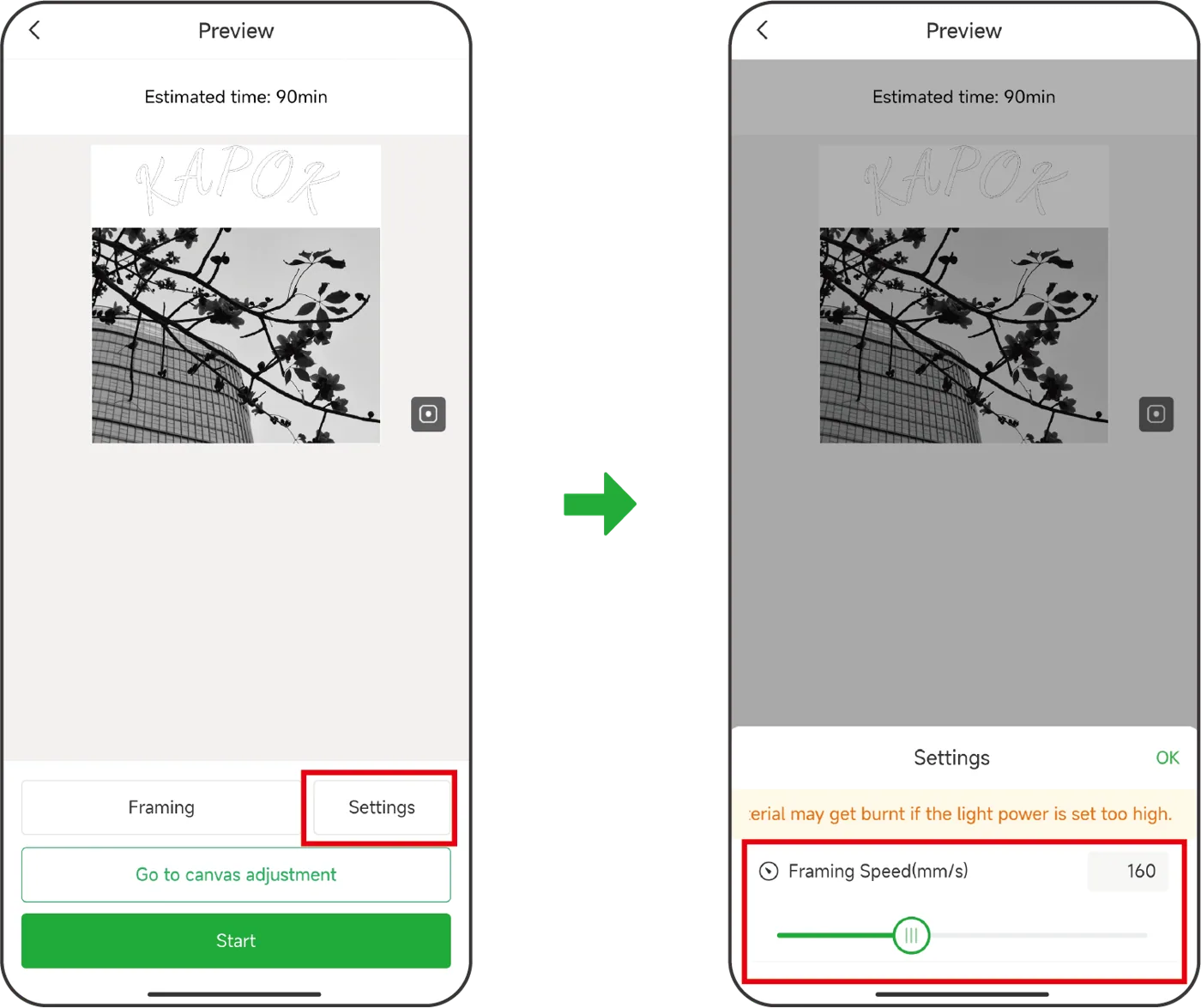

(2) En la parte inferior de la pantalla, haz clic en Ajustes para configurar la Velocidad de encuadre.

(3) Haz clic en Encuadre en el software. Cierra la tapa de la xTool S1 y pulsa el botón de la xTool S1 para iniciar el encuadre. El punto láser se moverá por el contorno del patrón de procesado sobre el material, para que puedas previsualizar el área de procesado.

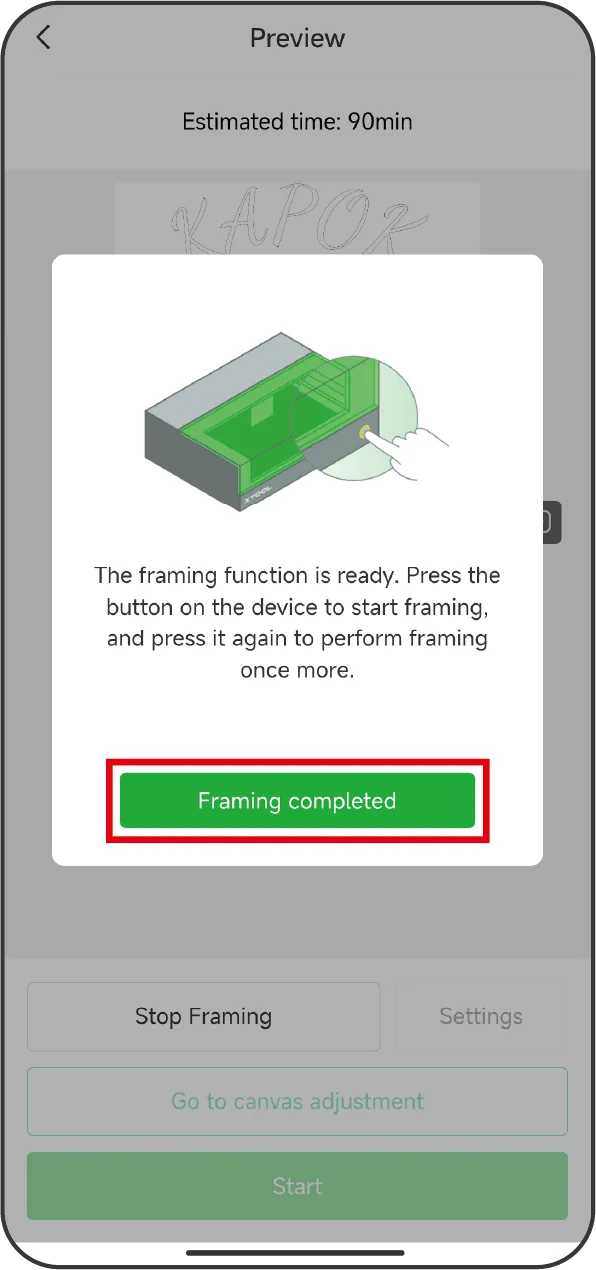

(3) Una vez que confirmes que el área de procesado es correcta, haz clic en Encuadre completado en XCS. Si el área no es la ideal, puedes ajustar la posición del material o la posición de los elementos en el software y volver a previsualizar el área de procesado.

8. Inicia el procesado

Nota: Si usas el módulo láser infrarrojo a una temperatura de 10 ℃ o inferior, precalienta el módulo láser durante 2 minutos para asegurar mejores resultados de procesado.

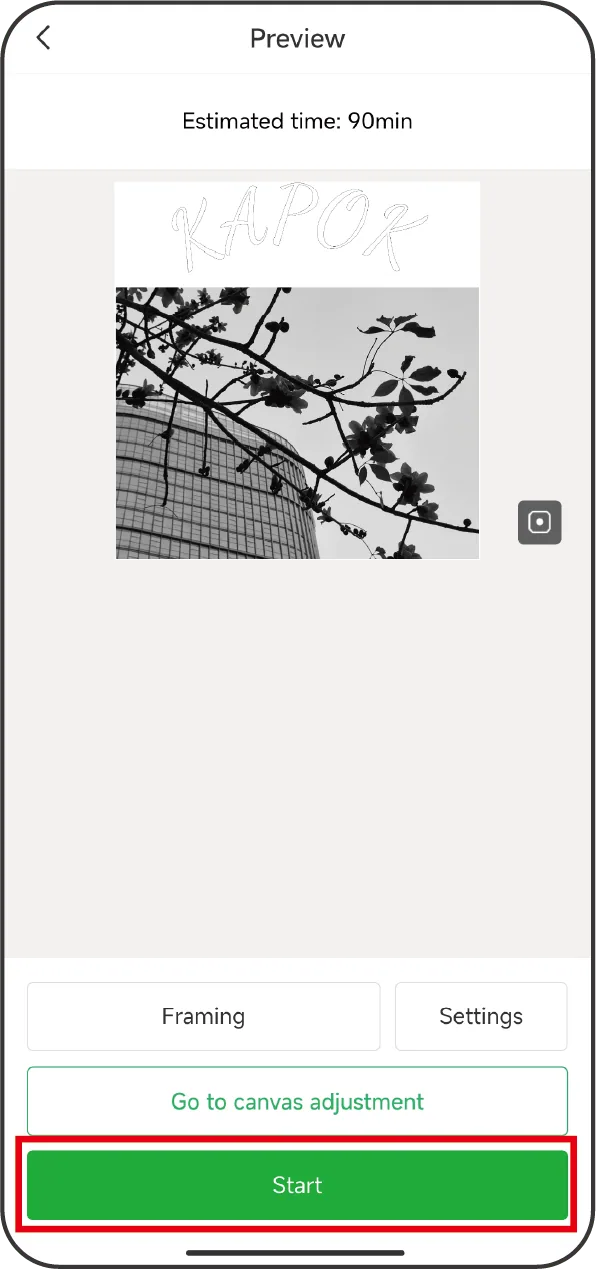

(1) En la parte inferior de la pantalla de Previsualización, haz clic en Iniciar.

(2) Cierra la tapa de la xTool S1. Después, pulsa el botón de la xTool S1 para iniciar el procesado.
