La serigrafía consta principalmente de tres pasos: montar la malla, grabar la malla e imprimir el diseño. Puedes usar la xTool S1 para grabar la malla de impresión.

Nota: Para más información sobre cómo empezar con la serigrafía, consulta la Guía de lectura de la Impresora de serigrafía xTool.

1. Monta la malla y colócala en el área de trabajo

(1) Sigue las instrucciones de “Guía paso a paso: (1) Montar una malla” para montar la malla en el bastidor.

(2) Da la vuelta al conjunto de la malla, con la parte trasera de la malla hacia arriba.

Nota: Para asegurar un mejor resultado de procesado y proteger la base, se recomienda que la parte trasera de la malla quede hacia arriba.

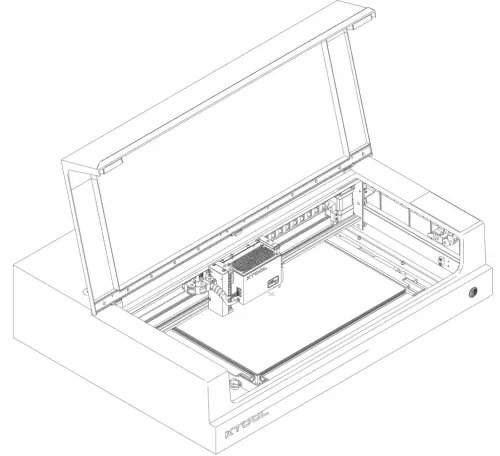

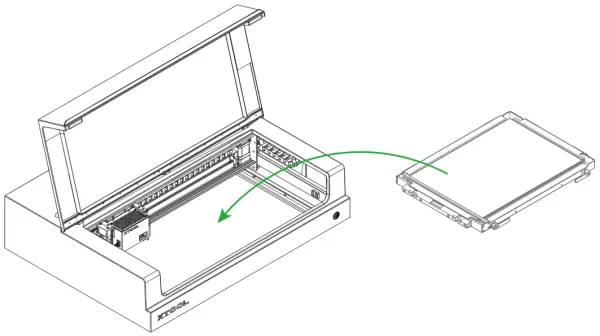

(3) Abre la tapa de la xTool S1 y coloca el conjunto de la malla de forma estable sobre la base.

Nota: Hay una pequeña zona a la izquierda de la base fuera del alcance del láser. Se recomienda colocar el conjunto de la malla a la derecha del centro para asegurar un área procesable mayor.

Nota: Si necesitas grabar varias mallas para impresión multicolor, se recomienda usar la pieza de fijación de bastidor para xTool S1. Para más información sobre cómo usar una pieza de fijación de bastidor y procesar mallas para impresión multicolor, consulta Usar la pieza de fijación de bastidor para xTool S1 y Procesar mallas por capas para impresión multicolor.

2. Abre o crea un proyecto

Puedes abrir un proyecto para empezar a procesar o crear uno nuevo. Si creas un proyecto nuevo, tendrás que diseñar los patrones y configurar los parámetros desde cero.

Abrir un proyecto

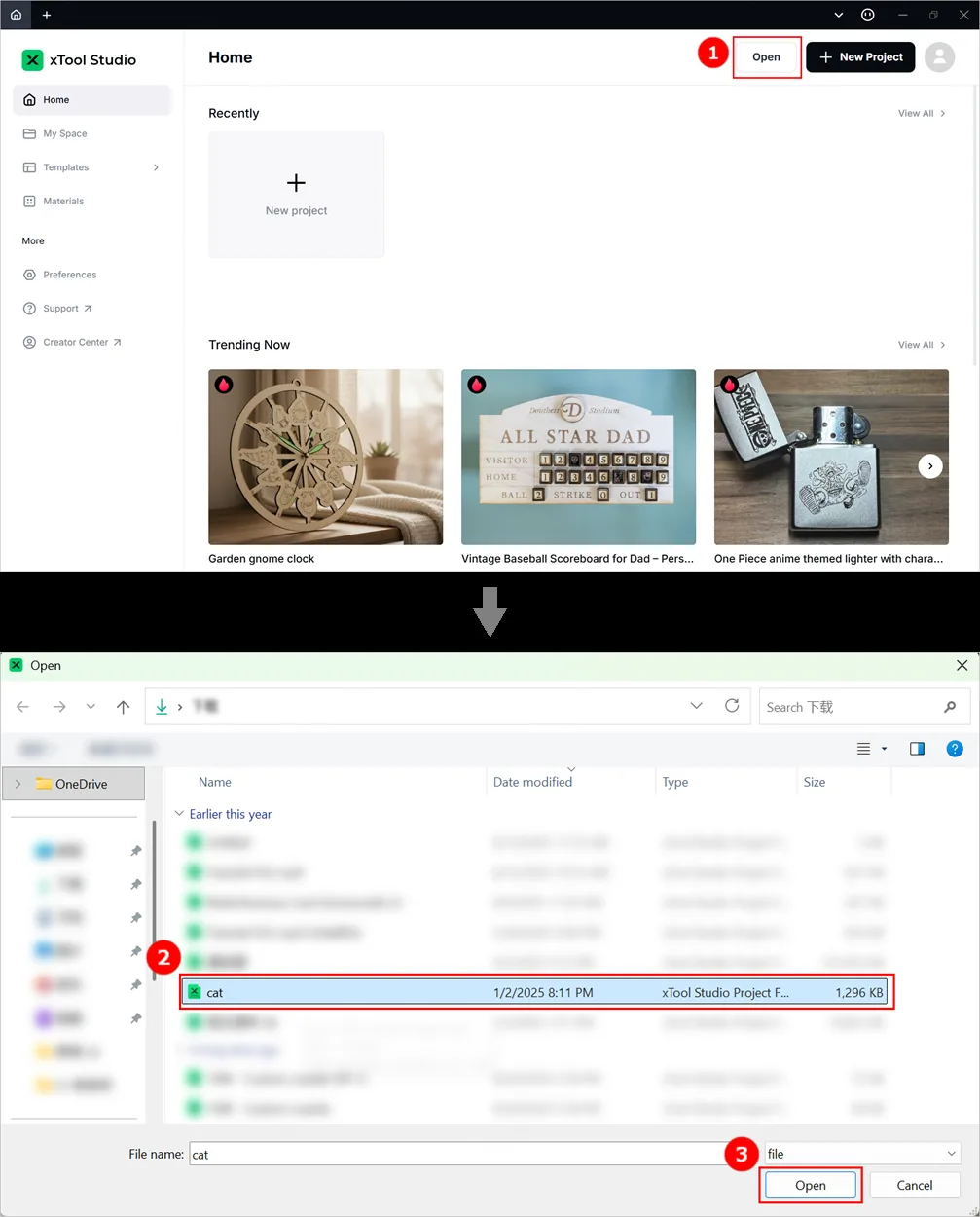

En la pantalla de inicio de xTool Studio, haz clic en Abrir. En la ventana emergente, selecciona el archivo deseado y haz clic en Abrir.

Nota: El archivo de proyecto puede contener información como los patrones de procesado, los modos de procesado y los parámetros de procesado. Sin embargo, si el modelo de máquina, el modo de procesado o el grosor del material usado en el proyecto difieren de la situación actual, tendrás que restablecer los parámetros correspondientes.

Crear un proyecto nuevo

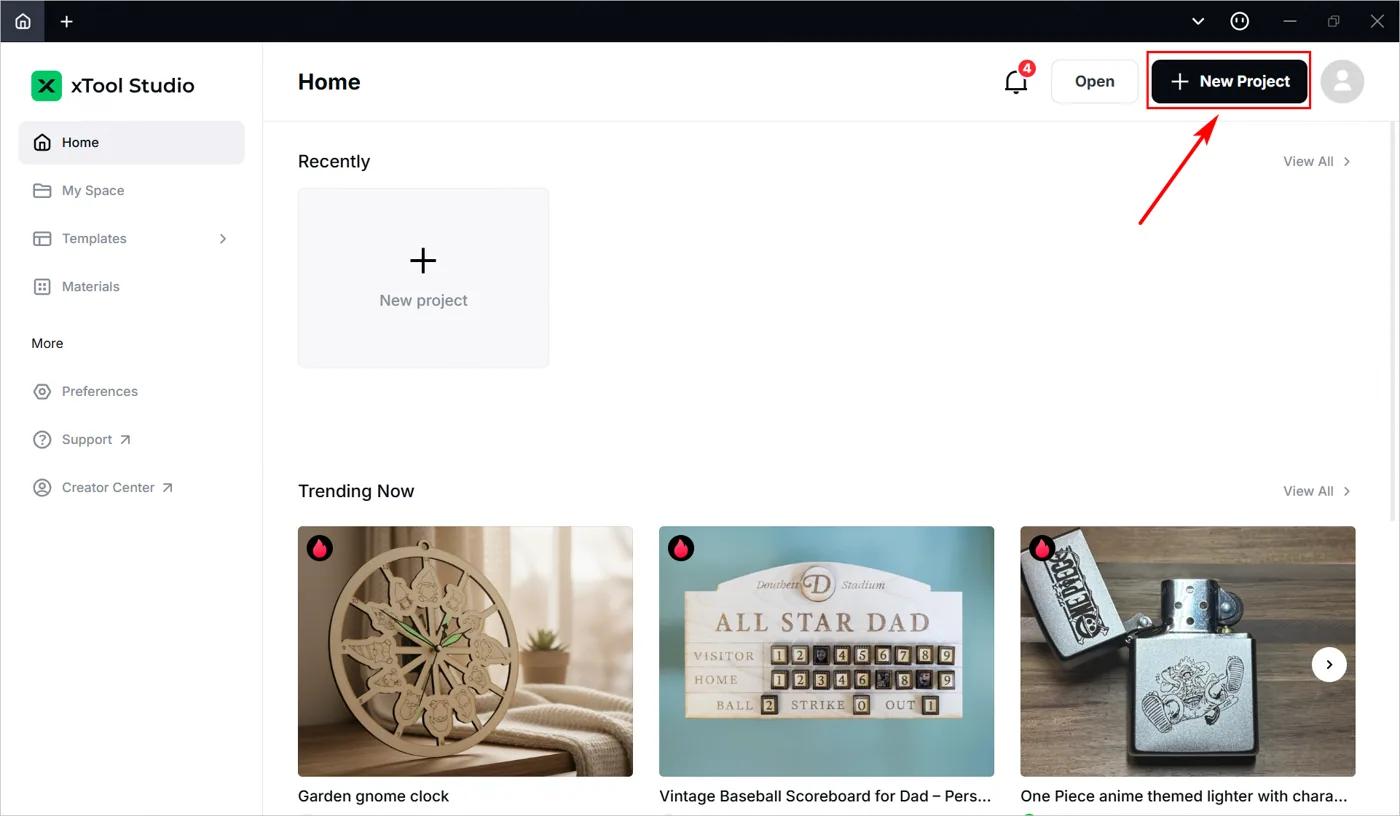

En la pantalla de inicio de xTool Studio, haz clic en + Nuevo proyecto.

3. Selecciona el modo de procesado y el nombre del material

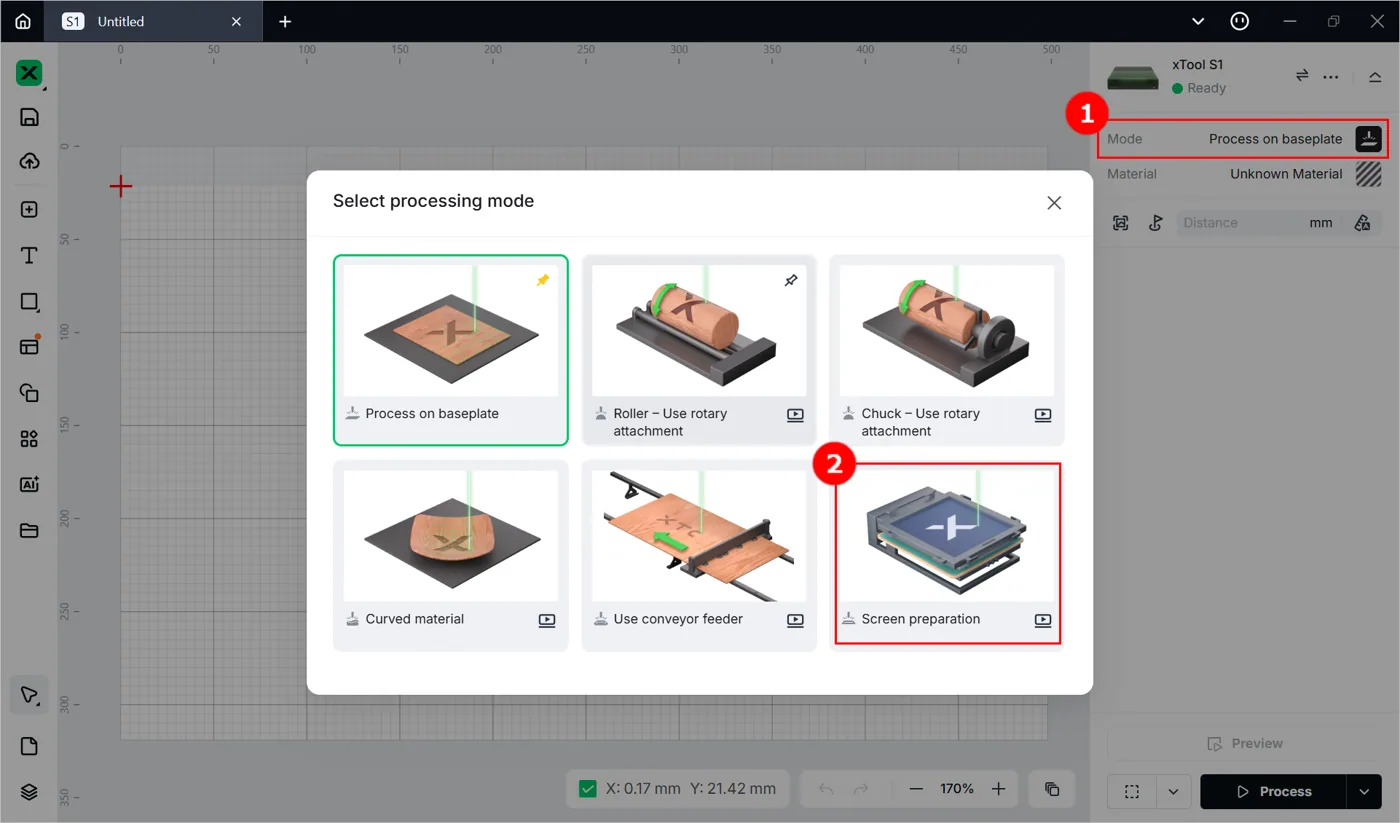

(1) En el panel derecho de la página, haz clic en el nombre del modo de procesado actual y luego selecciona Preparación de malla.

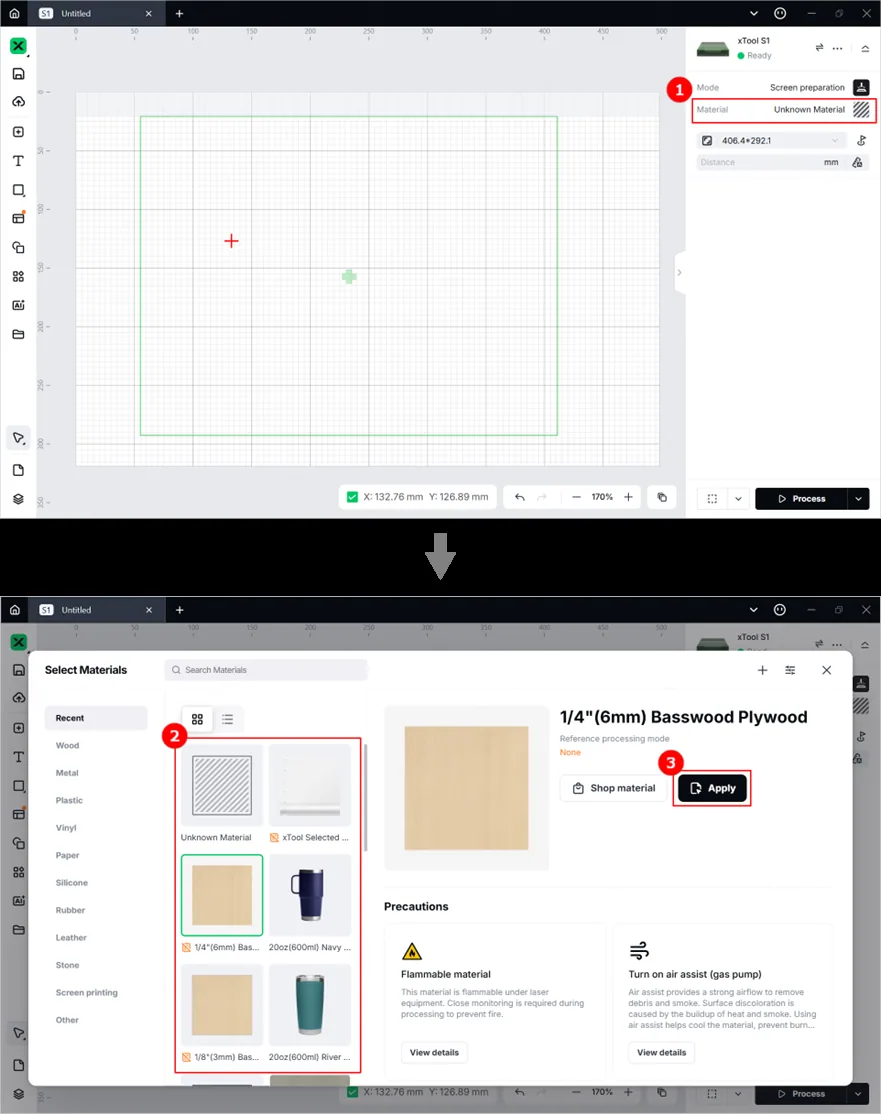

(2) Haz clic en Material desconocido, selecciona el material deseado y haz clic en Aplicar.

Nota: No recomendamos usar materiales personalizados, porque después de elegir la malla recubierta oficial, los parámetros se ajustan automáticamente y el resultado del procesado queda prácticamente garantizado.

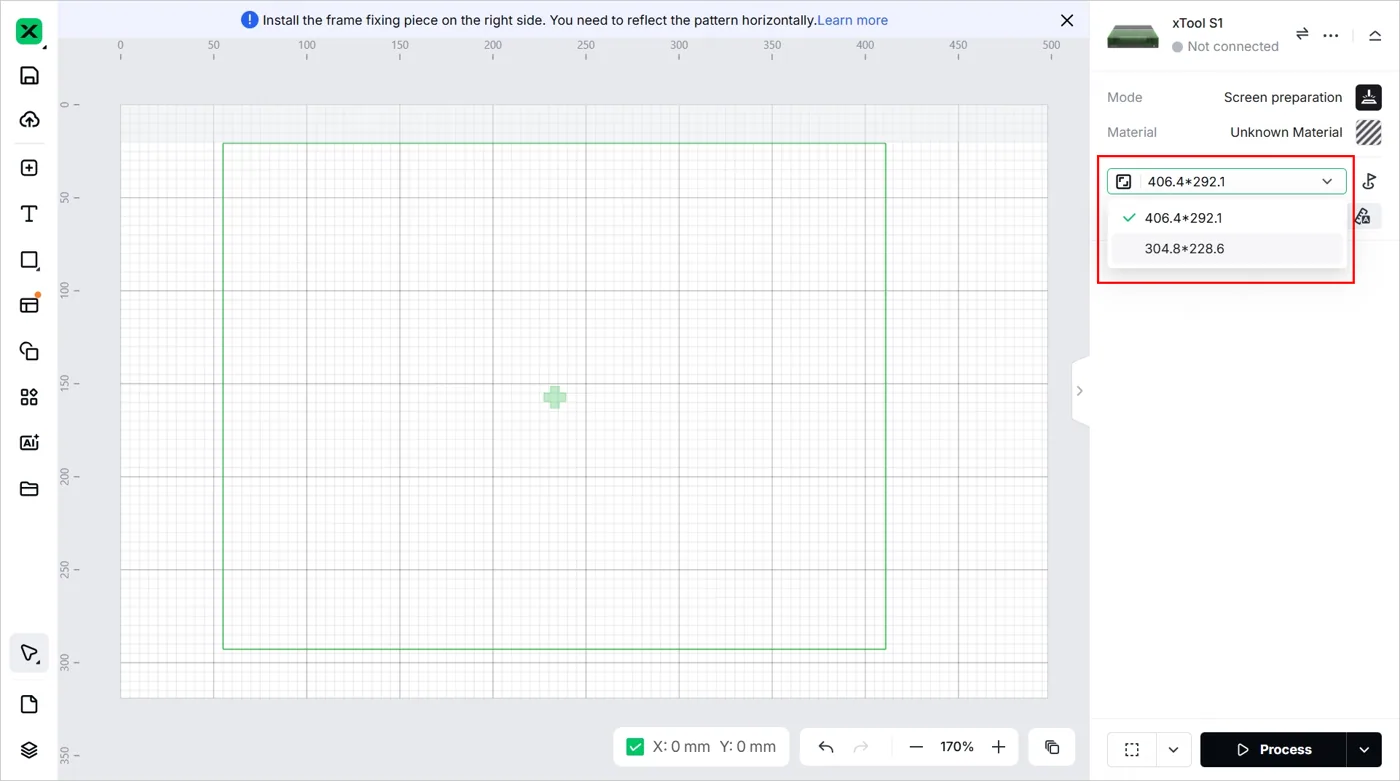

(3) Selecciona el tamaño del bastidor.

(4) Activa o desactiva Posición del módulo láser según lo que necesites.

Nota: Si activas Posición del módulo láser, el software mostrará la posición del módulo láser en tiempo real. La cruz roja del lienzo indica el módulo láser, y las coordenadas del módulo láser se muestran junto a Posición del módulo láser.

4. Ajusta el foco del láser

La xTool S1 tiene un sensor de distancia que puede medir la distancia entre el módulo láser y la superficie del material. También puedes medir y calcular manualmente la distancia entre el módulo láser y la superficie del material, e introducir los valores obtenidos en el software.

Durante el procesado, la xTool S1 realizará el enfoque automático en función del parámetro Distancia.

• Medición automática

(1) Mueve el módulo láser sobre el material. Asegúrate de que el punto de posicionamiento caiga sobre la superficie del material.

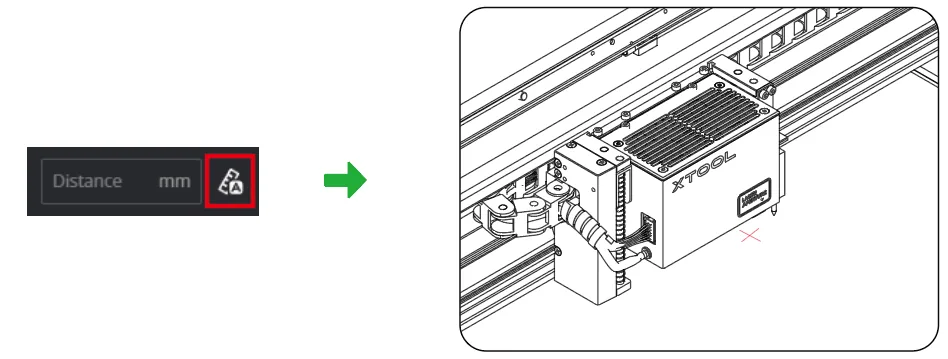

(2) En el panel derecho de la página, haz clic en el icono Medición automática. La xTool S1 medirá automáticamente la distancia desde el módulo láser hasta la superficie del material.

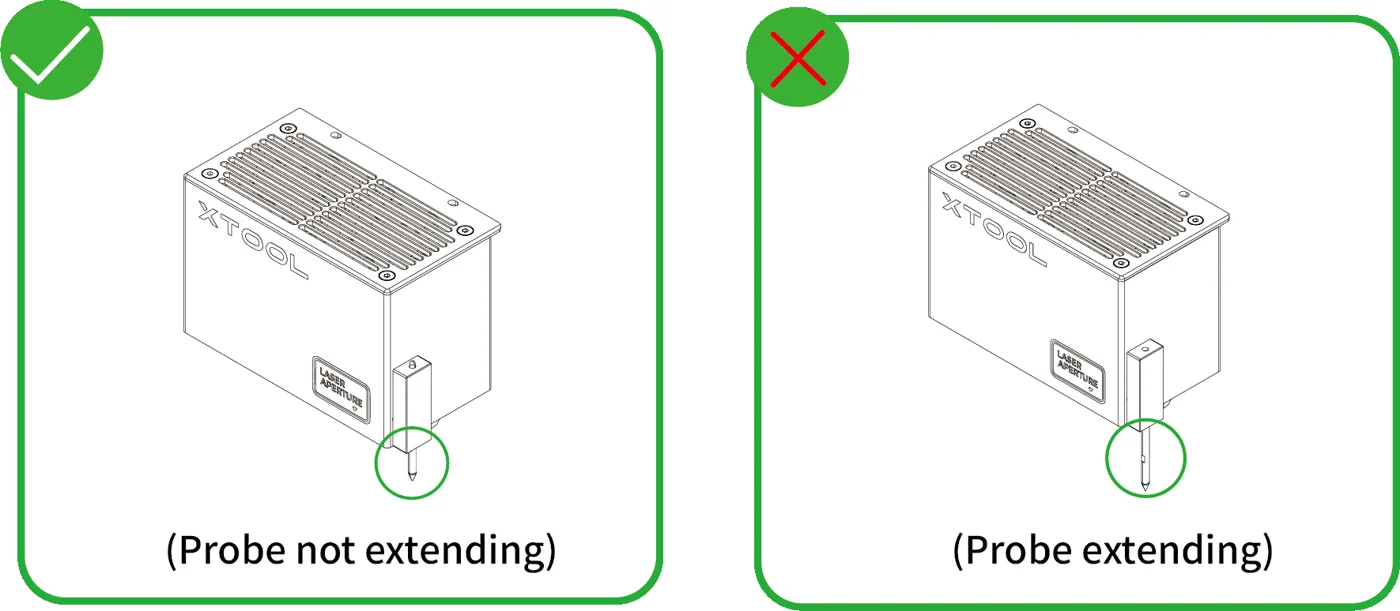

Nota: Antes de la medición automática, asegúrate de que la sonda del sensor de distancia no esté extendida.

• Medición manual

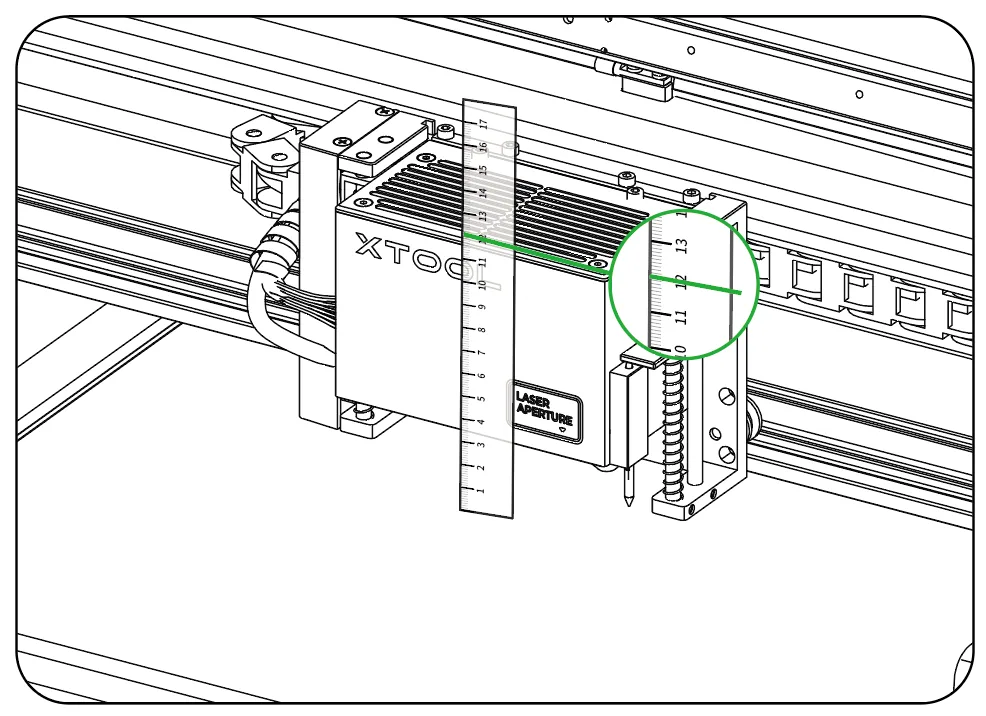

(1) Usa una regla para medir la distancia desde la superficie del material hasta la parte superior del módulo láser.

(2) Resta 100 mm (3,937 pulgadas) al valor medido en el paso (1) e introduce el valor calculado como Distancia.

5. Marca la posición de la malla en el lienzo

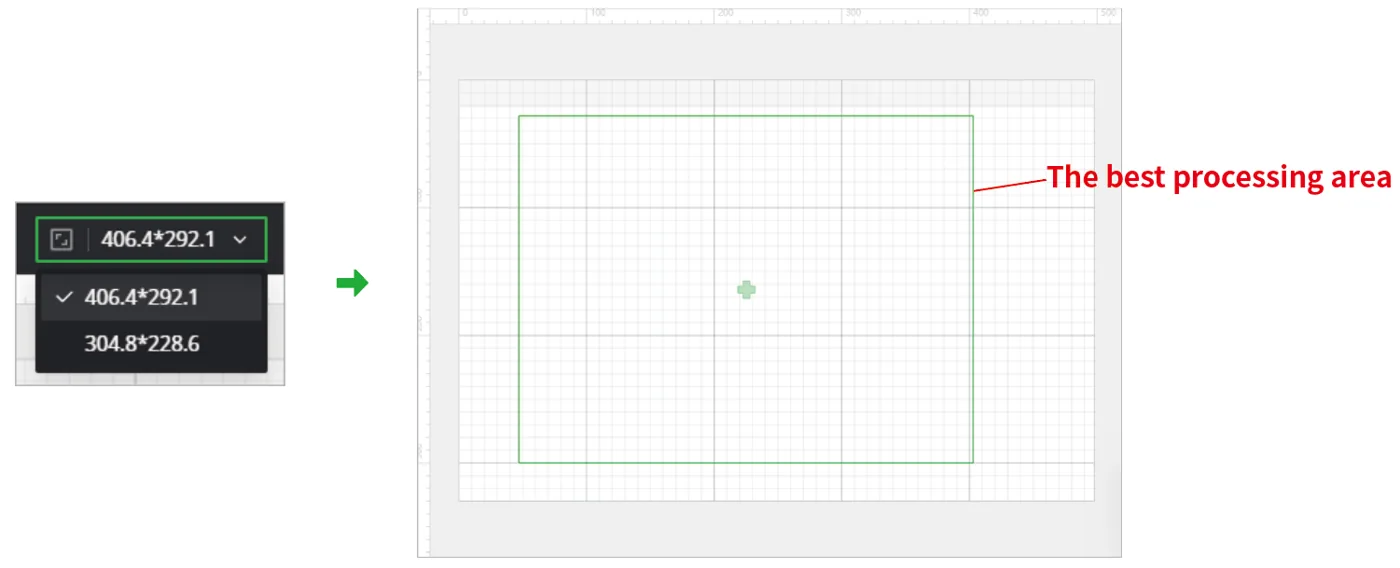

Nota: Si usas la pieza de fijación de bastidor para fijar el bastidor en el área de trabajo, no necesitas marcar el área de procesado. Selecciona el tamaño de tu malla y el software mostrará el mejor área de procesado en el lienzo con un rectángulo verde.

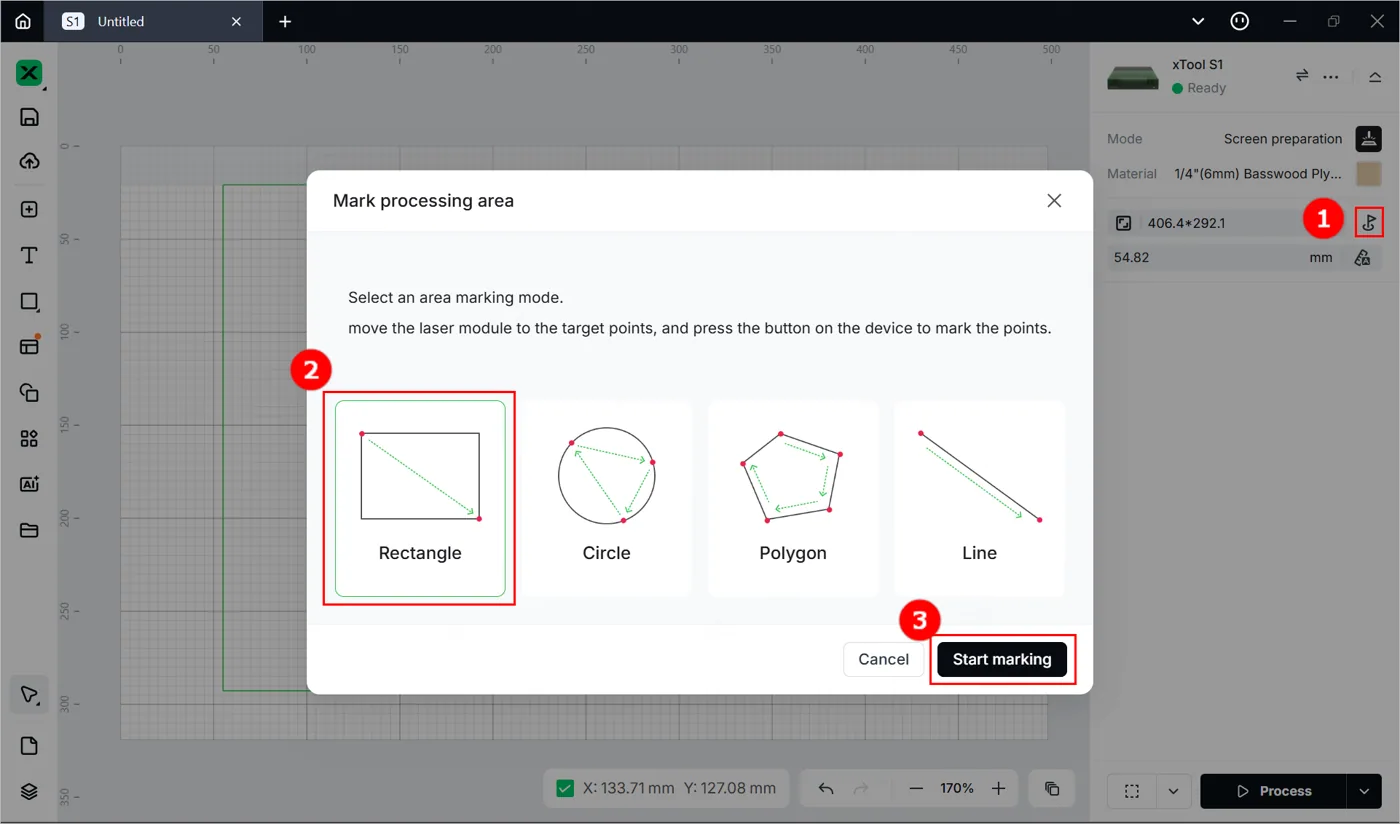

(1) En el panel derecho de la página, haz clic en . Luego, selecciona Rectángulo y haz clic en Iniciar marcado.

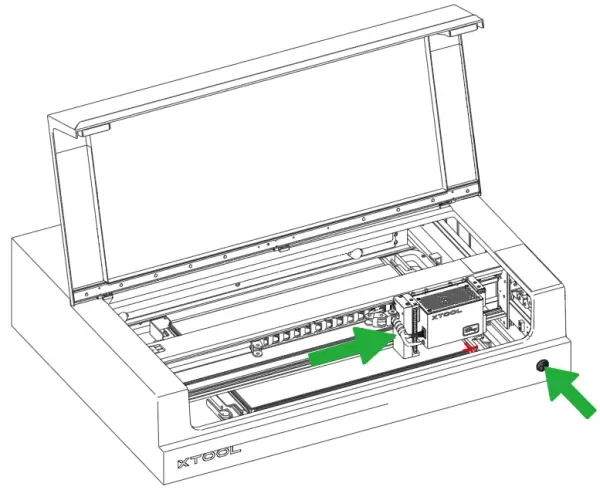

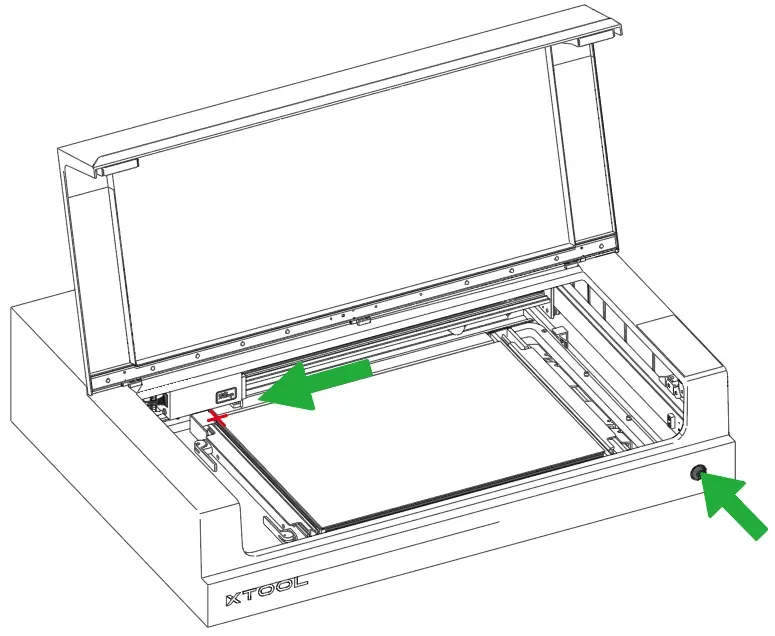

(2) Mueve manualmente el módulo láser para que el punto de la cruz roja caiga en el vértice superior izquierdo de la malla y pulsa el botón del dispositivo para registrar la posición. Luego, vuelve a mover el módulo láser hasta que el punto de la cruz roja caiga en el vértice inferior derecho de la malla y pulsa el botón del dispositivo.

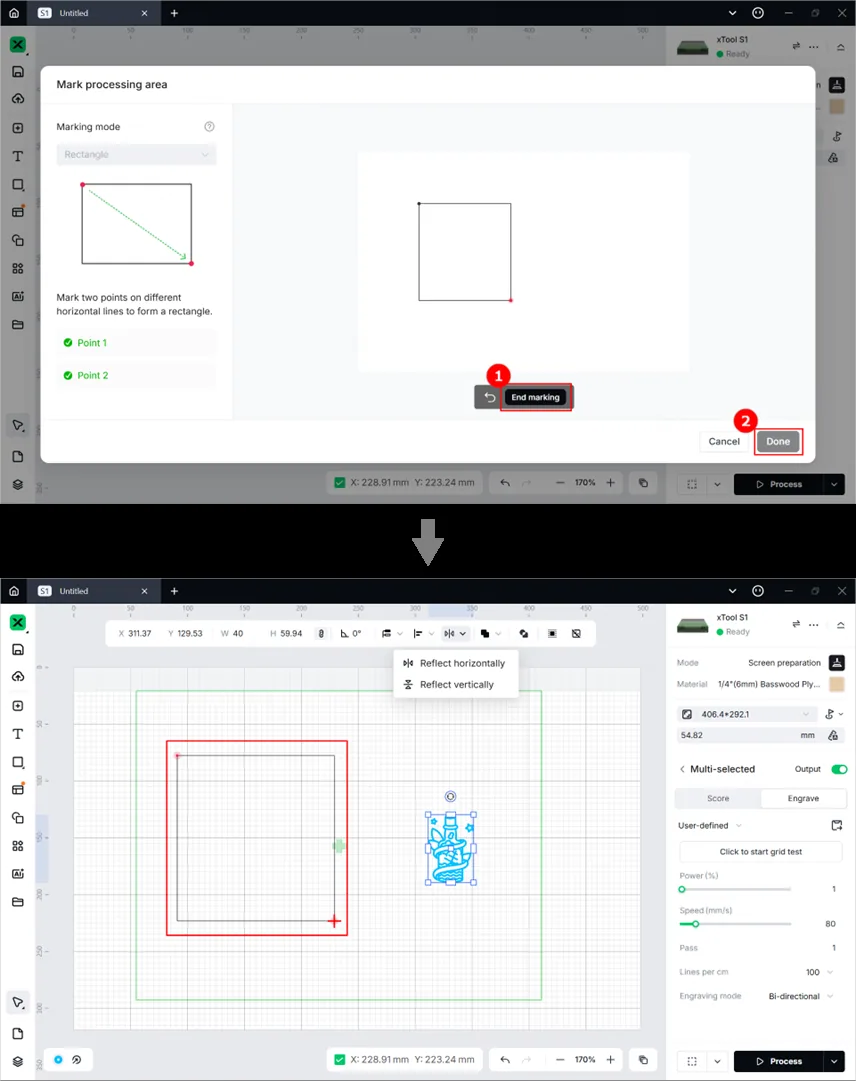

(4) Haz clic en Finalizar marcado > Hecho, y el área de procesado objetivo quedará marcada en el lienzo.

6. Diseña los objetos que vas a procesar

Nota:

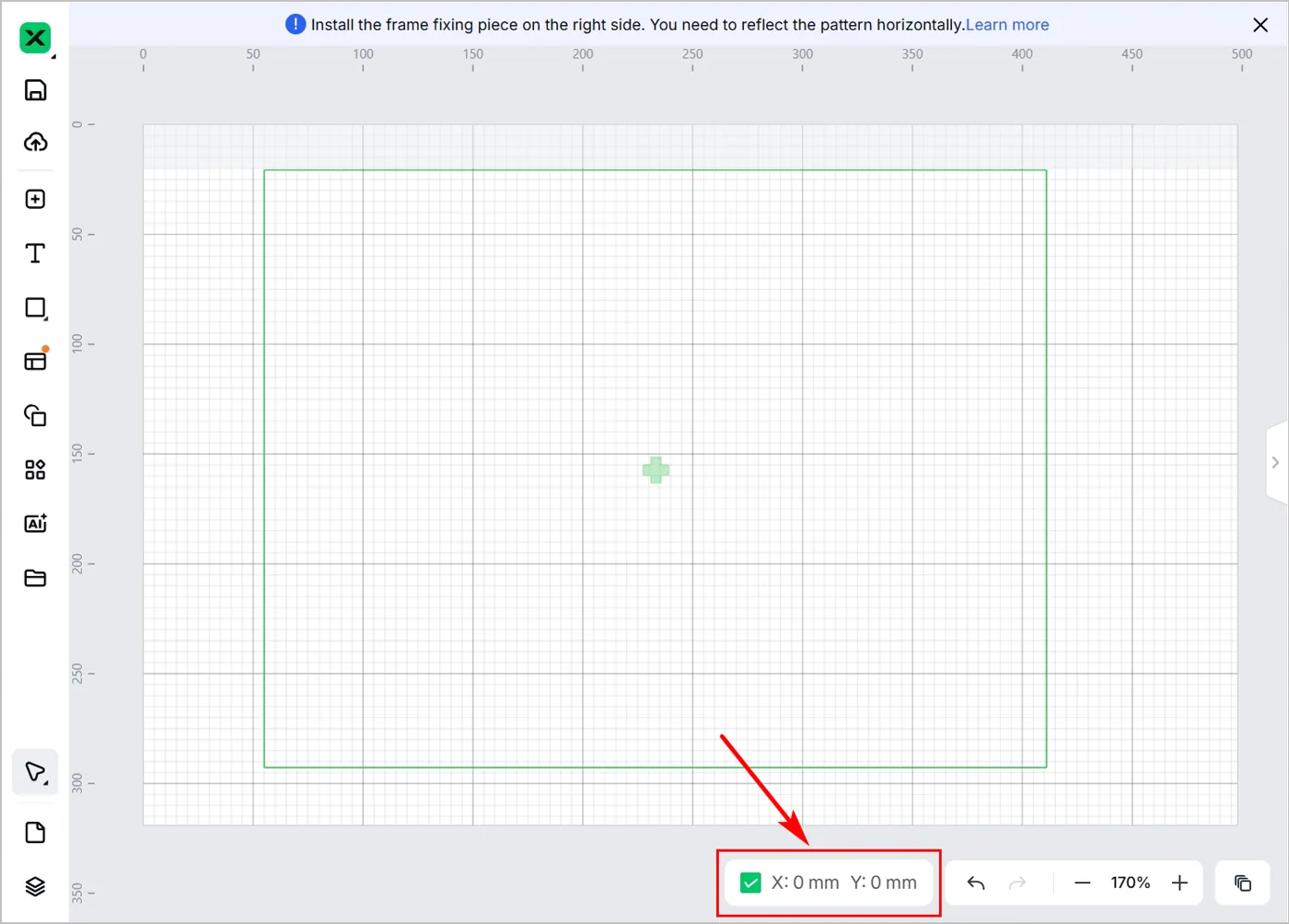

● Si usas la pieza de fijación de bastidor, diseña el patrón dentro del recuadro verde. La cruz verde representa el centro de la malla.
● Si no usas la pieza de fijación de bastidor, diseña el patrón dentro del recuadro negro, que es el área de procesado marcada.

Nota: Se recomienda colocar el diseño en el centro del área de procesado, ya que el centro de la malla tiene la mejor tensión para obtener resultados óptimos de grabado e impresión.

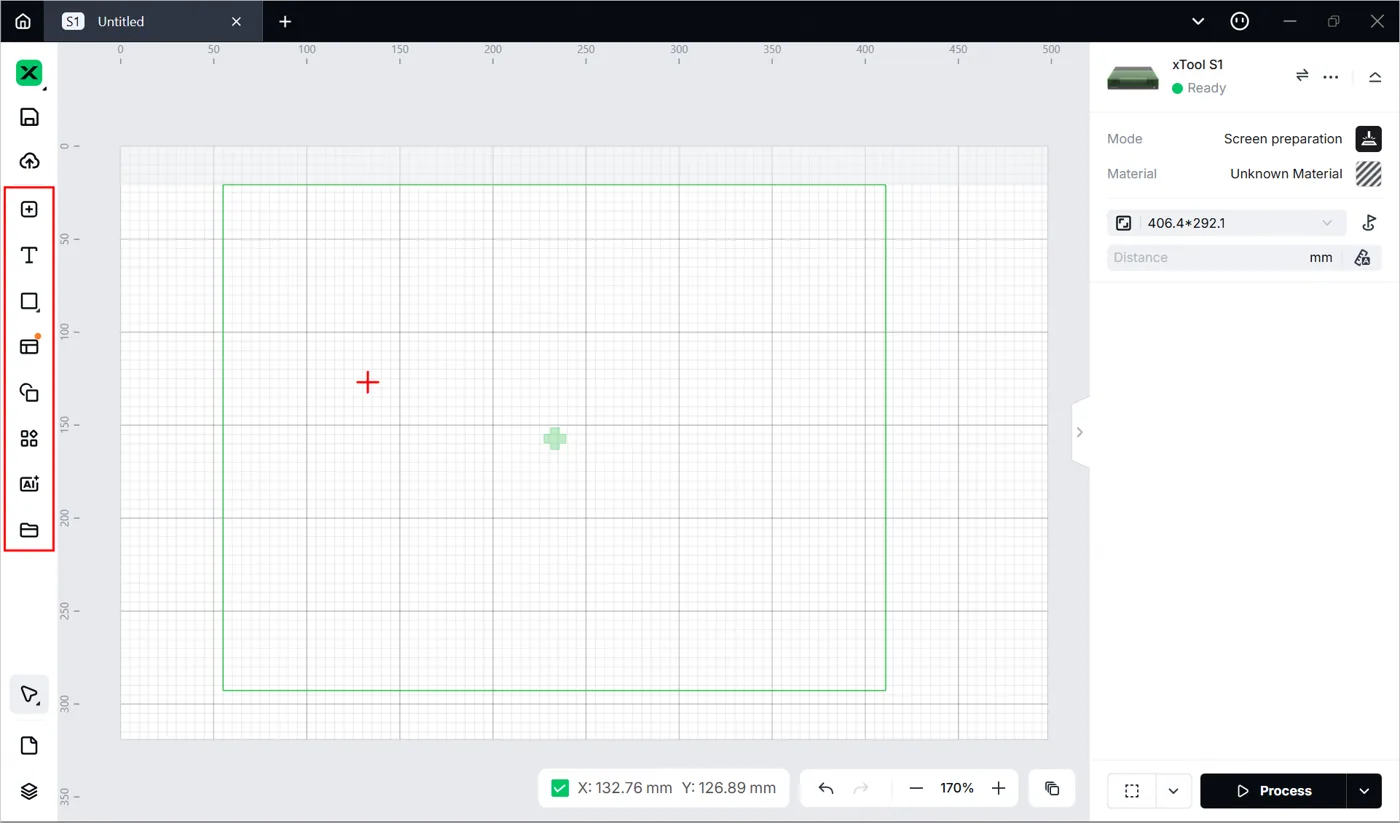

(1) Usa las herramientas de la parte izquierda del lienzo para crear objetos. Puedes importar imágenes, insertar formas, introducir texto o dibujar gráficos vectoriales.

Nota: xTool Studio admite la importación de los siguientes formatos de imagen: SVG, DXF, JPG, JPEG, PNG, BMP, etc.

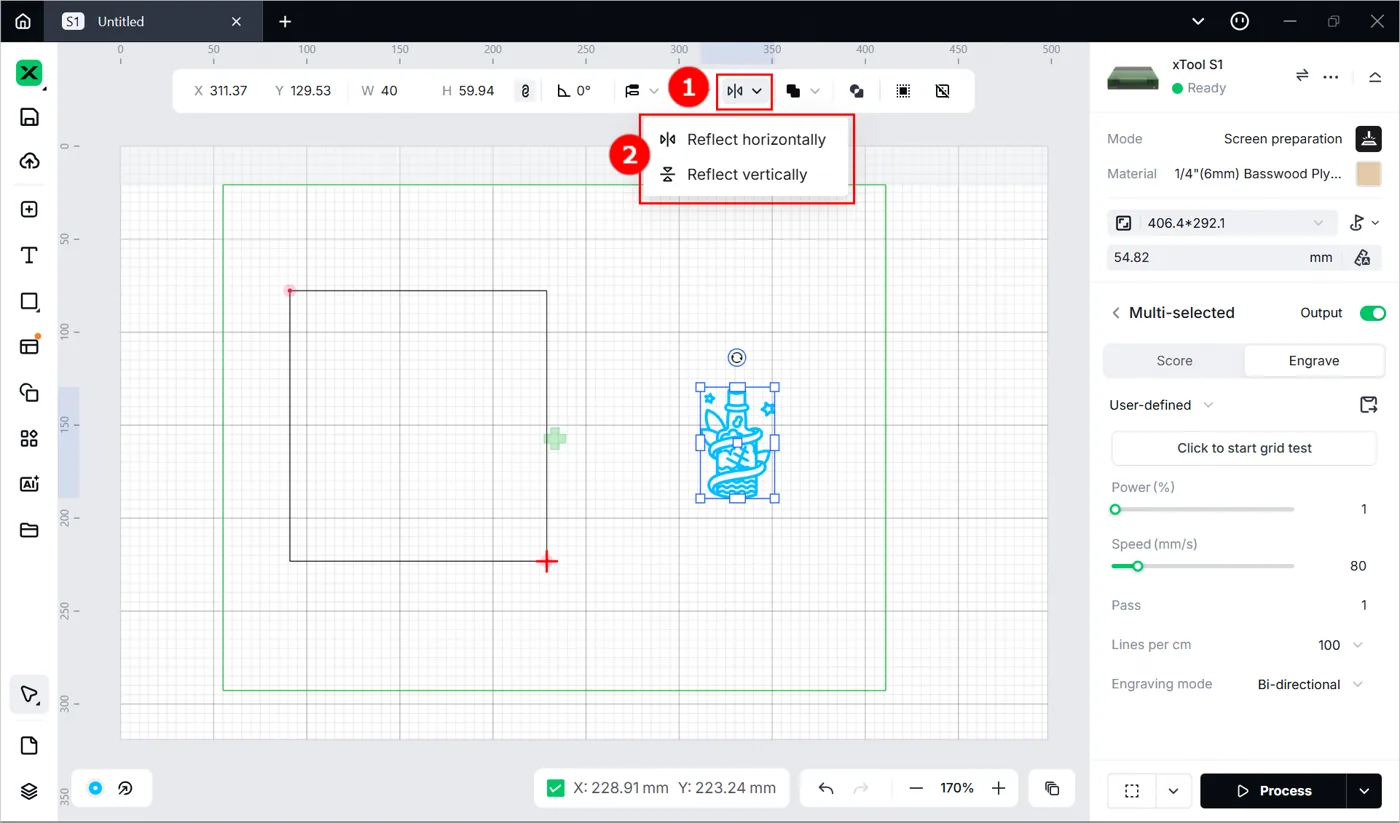

(2) Refleja el patrón horizontal o verticalmente.
La xTool S1 grabará en la parte trasera de la malla, así que necesitas reflejar el patrón horizontal o verticalmente.

Nota: Puede que necesites rotar el patrón según cómo vayas a colocar el material que se va a imprimir.

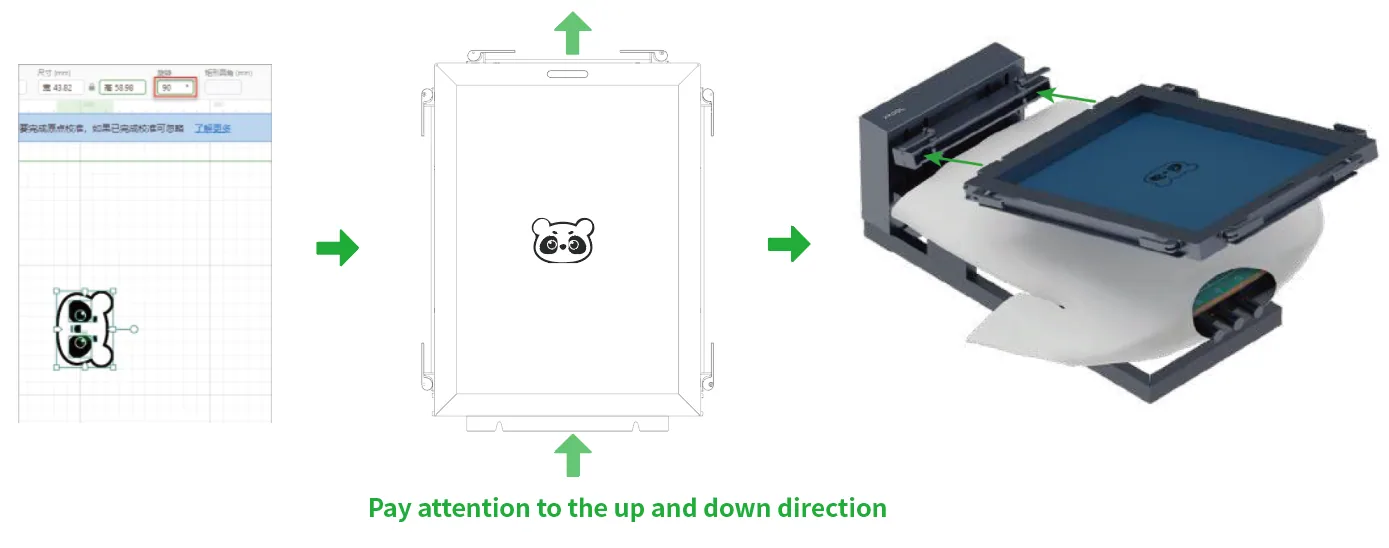

Por ejemplo, una camiseta normalmente se desliza sobre la plataforma de trabajo para imprimir, así que necesitas rotar el patrón 90 grados. La dirección de rotación depende de cómo coloques el conjunto de la malla en el área de trabajo de la xTool S1.

Nota: xTool Studio ofrece parámetros de procesado recomendados para mallas recubiertas; solo tienes que seleccionar Malla recubierta de 0,2 mm como material y XCS configurará automáticamente los parámetros de procesado para la malla.

7. Configura la trayectoria de procesado

(1) Haz clic en en la esquina inferior derecha del software.

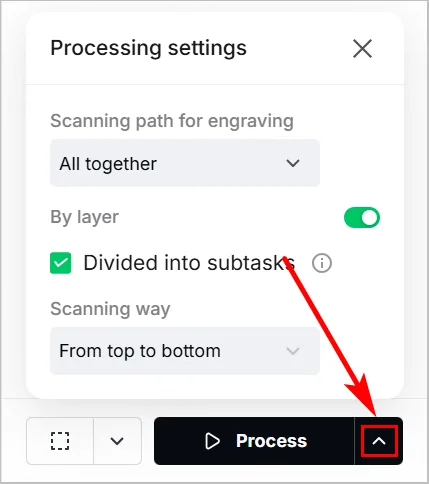

(2) Configura la Trayectoria de escaneo para grabado.

• Todo junto: Graba varios objetos a la vez en la secuencia y dirección establecidas. El módulo láser recorre una distancia mayor, ya que tiene que atravesar el espacio vacío entre cada objeto una y otra vez. Por lo tanto, el tiempo de procesado suele ser mayor.


• Uno por uno: Graba los objetos uno a uno en la secuencia y dirección establecidas. El módulo láser recorre una distancia menor, ya que puede terminar de grabar un objeto antes de pasar al siguiente. Por lo tanto, el tiempo de procesado suele ser menor.


(3) Activa o desactiva Por capa.

• Por capa: Si esta función está activada, la xTool S1 grabará los objetos capa por capa.
• Dividido en subtareas: Si esta función está activada, el software pausará el procesado cada vez que la xTool S1 termine de grabar una capa y te recordará que cambies la malla para procesar la siguiente capa.

Nota: Si necesitas grabar varias mallas para impresión multicolor, se recomienda activar Por capa y Dividido en subtareas.

(4) Configura el Modo de escaneo, que se aplica al grabado vectorial y de mapa de bits.

• De arriba abajo: Graba un patrón de arriba hacia abajo.

• De abajo arriba: Graba un patrón de abajo hacia arriba.


8. Previsualiza el área de procesado

Puedes previsualizar el área de procesado sobre el material mediante el encuadre. El encuadre significa que los puntos del láser recorren el borde de los objetos de procesado sobre el material. Sigue estos pasos para iniciar el encuadre.

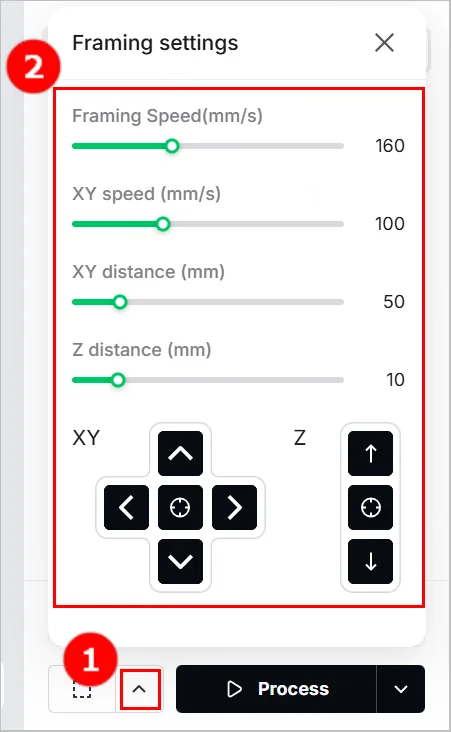

(1) Haz clic en en la esquina inferior derecha del software y configura los parámetros del encuadre.

Nota: Puedes hacer clic en los botones de flecha para controlar el movimiento del módulo láser. Los otros tres parámetros te permiten configurar cómo se mueve el módulo láser con cada toque en un botón de flecha.
Velocidad XY (mm/s): La velocidad de movimiento del módulo láser en las direcciones X e Y.
Distancia XY (mm): La distancia de movimiento del módulo láser con cada toque en un botón de flecha XY.
Distancia Z (mm): La distancia de movimiento del módulo láser con cada toque en un botón de flecha Z.

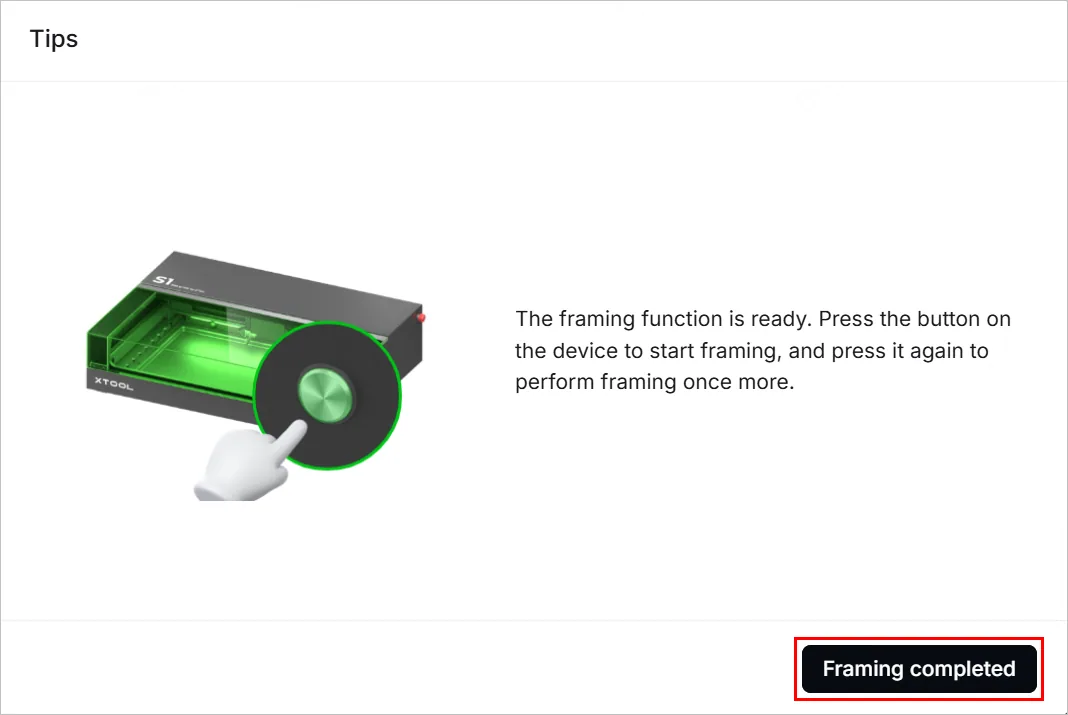

(2) Cierra la tapa de la xTool S1 y luego haz clic en Encuadre en el software. Pulsa el botón de la xTool S1 para iniciar el encuadre. El punto del láser se moverá a lo largo del límite del patrón de procesado sobre el material para que puedas previsualizar el área de procesado.

(3) Cuando el encuadre haya terminado, haz clic en Encuadre completado en el software. Si el área no es la ideal, puedes ajustar la posición del material o ajustar las posiciones de los elementos en el software, y luego previsualizar de nuevo el área de procesado.

9. Inicia el procesado

Nota: Si usas el módulo láser infrarrojo a una temperatura de 10 ℃ o inferior, precalienta el módulo láser durante 2 minutos para asegurar mejores resultados de procesado.

(1) En la esquina inferior derecha del software, haz clic en Procesar.

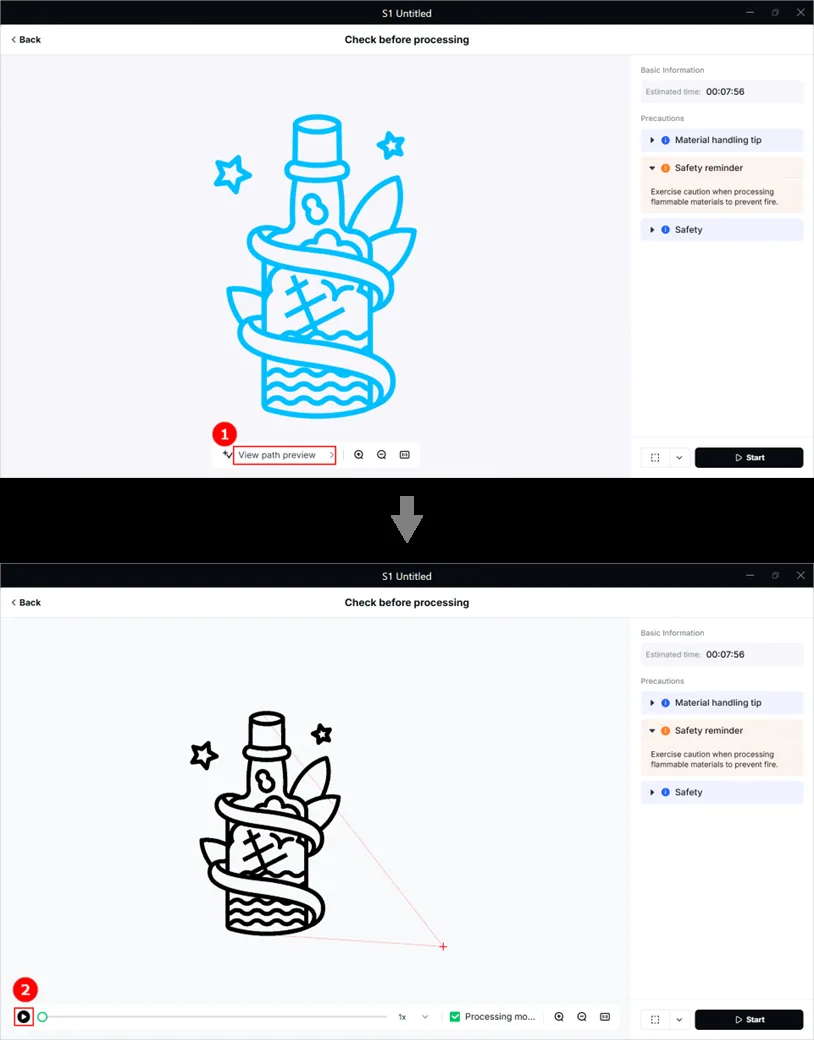

(2) Haz clic en Ver vista previa de la trayectoria y para previsualizar la trayectoria de procesado.

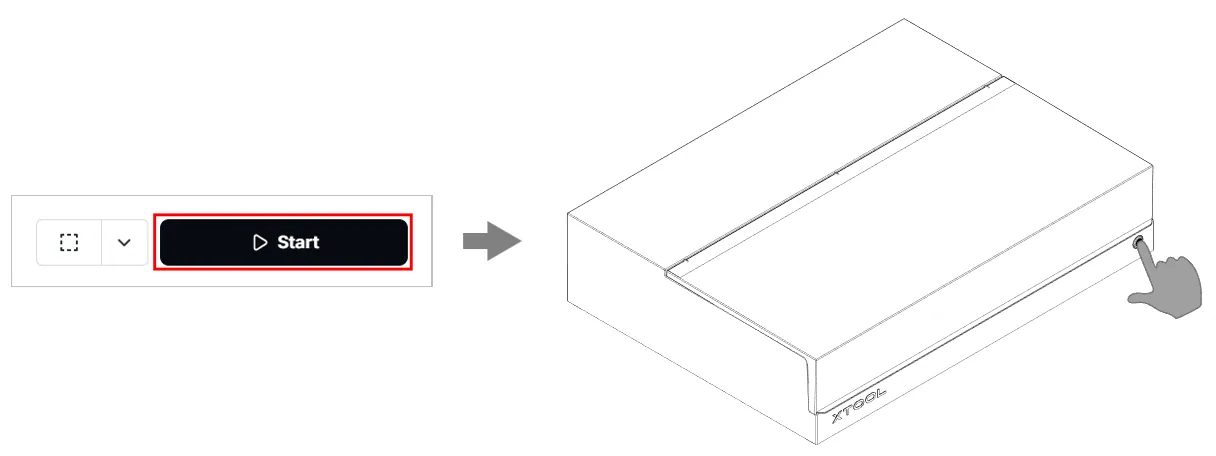

(3) En la esquina inferior derecha del software, haz clic en Iniciar. Luego, pulsa el botón de la xTool S1 para iniciar el procesado.
