Para usar el alimentador automático de cinta transportadora con la xTool S1, deben cumplirse los siguientes requisitos.

Requisitos del material

• Los materiales deben estar planos y sin bordes alabeados.
• El alimentador automático de cinta transportadora de la xTool S1 puede transportar materiales duros, materiales flexibles y finos (como el papel kraft), así como materiales blandos y gruesos (como el tablero de corcho y la plancha de espuma EVA).
• • Para procesar un material duro, colócalo sobre los raíles de transporte.
  • Para procesar un material flexible y fino, usa la varilla de sujeción del material en lugar de los raíles de transporte.
  • Para procesar un material blando y grueso, pega cinta PET en su parte trasera antes de colocarlo sobre los raíles de transporte.
• Cuando coloques un material sobre los raíles de transporte, asegúrate de que la parte que sobresale de los raíles no supere los 30 cm.
• El alimentador de cinta transportadora admite un total de 8 pares de raíles de transporte. Puedes añadir como máximo 6 pares de raíles al alimentador (3 pares en cada lado). Según el número de raíles de transporte instalados, varía la longitud de material admitida.

Requisito del equipo

Para procesar materiales demasiado largos para la xTool S1, necesitas usar la xTool S1 con el alimentador automático de cinta transportadora y la base elevadora compatible con el alimentador.

1. Coloca el material

Nota: Los siguientes pasos te muestran cómo colocar un material duro en el alimentador de cinta transportadora. Para más información sobre cómo colocar un material flexible y fino o un material blando y grueso, consulta la Guía del usuario del alimentador automático de cinta transportadora de la xTool S1.

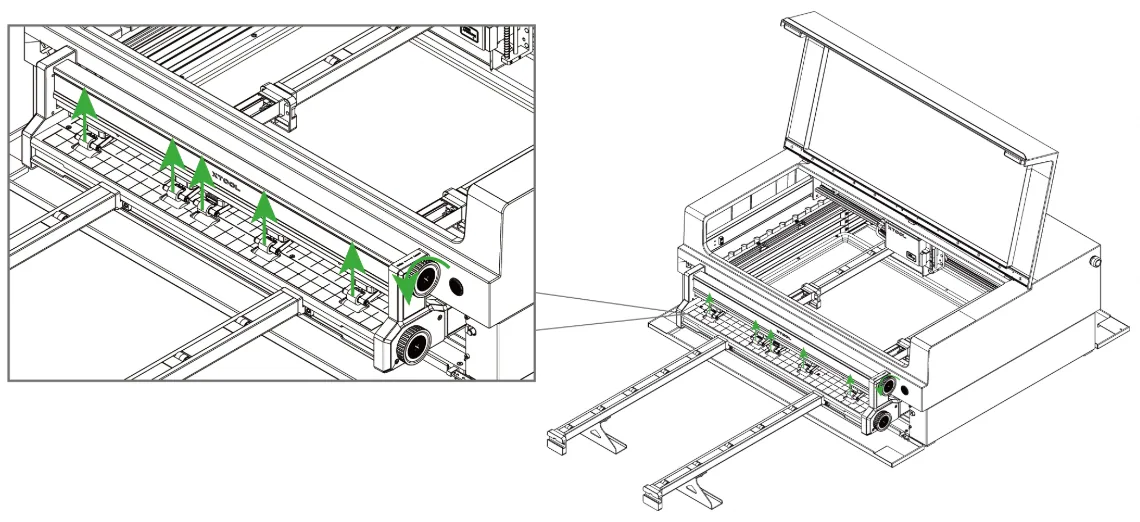

(1) Gira la rueda superior en sentido antihorario para elevar los rodillos de presión.

(2) Coloca el material en el alimentador de cinta transportadora. Asegúrate de que los bordes laterales del material queden paralelos a las líneas verticales de la cuadrícula y no se crucen con el rodillo de presión.

Nota:
– Si los bordes laterales del material no quedan paralelos a las líneas verticales de la cuadrícula, el patrón procesado puede salir torcido.
– Si el lateral del material se cruza con los rodillos de presión, el material puede desviarse de la trayectoria de transporte original debido a la presión de los rodillos.
– Al usar el alimentador de cinta transportadora, el módulo láser solo trabaja en la zona situada sobre los raíles cortos.


(3) Gira la rueda superior en sentido horario para bajar los rodillos de presión y fijar el material en su sitio.

Nota:
– No ajustes una presión demasiado alta en los rodillos de presión, o el alimentador de cinta transportadora podría no funcionar correctamente.
– Para saber cómo ajustar un nivel de presión adecuado, consulta “Anexo –– Niveles de presión recomendados para materiales comunes”.

Puedes usar la rueda inferior para ajustar ligeramente la posición del material si lo necesitas. Gira la rueda inferior en sentido horario para mover el material hacia adelante, y en sentido antihorario para moverlo hacia atrás.

2. Abre o crea un proyecto

Puedes abrir un proyecto para empezar a procesar o crear uno nuevo. Si creas un proyecto nuevo, tendrás que diseñar los patrones y ajustar los parámetros desde cero.

• Abrir un proyecto
  En la pantalla de inicio de xTool Studio, haz clic en Abrir. En la ventana emergente, selecciona el archivo que quieras y haz clic en Abrir.

Nota: El archivo de proyecto puede contener información como los patrones de procesado, los modos de procesado y los parámetros de procesado. Sin embargo, si el modelo de máquina, el modo de procesado o el grosor del material usados en el proyecto difieren de la situación actual, tendrás que restablecer los parámetros correspondientes.

• Crear un proyecto nuevo
  En la pantalla de inicio de xTool Studio, haz clic en + Nuevo proyecto.

3. Selecciona el modo de procesado y el nombre del material

(1) En el panel derecho de la página, haz clic en el nombre del modo de procesado actual y luego selecciona Usar alimentador de cinta transportadora.

(2) Haz clic en Material desconocido, selecciona el material que quieras y haz clic en Aplicar.

Nota: Después de seleccionar un material de la lista, el software ajustará automáticamente los parámetros para el procesado láser. Los ajustes predeterminados corresponden a los materiales de xTool. Puedes modificar los ajustes según tus necesidades.

(3) Activa o desactiva Posición del módulo láser según lo necesites.

Nota: Si activas Posición del módulo láser, el software mostrará la posición del módulo láser en tiempo real. La cruz roja del lienzo indica el módulo láser, y las coordenadas del módulo láser se muestran junto a Posición del módulo láser.

4. Ajusta el enfoque del láser

La xTool S1 tiene un sensor de distancia que puede medir la distancia entre el módulo láser y la superficie del material. También puedes medir y calcular manualmente la distancia entre el módulo láser y la superficie del material, e introducir los valores obtenidos en el software.

Durante el procesado, la xTool S1 realizará el enfoque automático basándose en el parámetro Distancia.

• Medición automática

(1) Mueve el módulo láser sobre el material. Asegúrate de que el punto de posicionamiento caiga sobre la superficie del material.

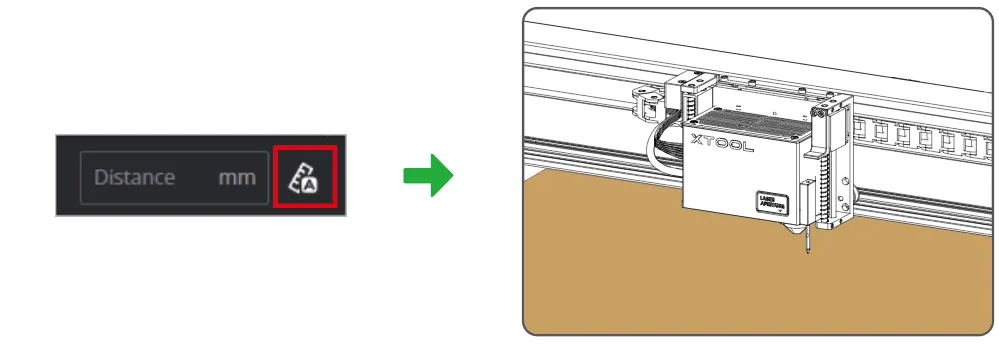

(2) En el panel derecho de la página, haz clic en el icono Medición automática y la xTool S1 medirá automáticamente la distancia desde el módulo láser hasta la superficie del material.

Nota: Antes de la medición automática, asegúrate de que la sonda del sensor de distancia no esté extendida.

• Medición manual

(1) Usa una regla para medir la distancia desde la superficie del material hasta la parte superior del módulo láser.

(2) Resta 100 mm (3,937 pulgadas) al valor medido en el paso (1) e introduce el valor calculado como Distancia.

5. Diseña los objetos que vas a procesar

• Sobre el lienzo

El lienzo se divide en dos partes: la zona gris y la zona de edición. La zona gris corresponde a la zona del interior de la xTool S1 por la que el módulo láser no pasa durante el procesado. El módulo láser solo trabaja en la zona situada sobre los raíles cortos. Por lo tanto, no coloques elementos en la zona gris, o los elementos no se procesarán.

(1) Usa las herramientas del lado izquierdo del lienzo para crear objetos. Puedes importar imágenes, insertar formas, escribir texto o dibujar gráficos vectoriales.

Nota: xTool Studio admite la importación de los siguientes formatos de imagen: SVG, DXF, JPG, JPEG, PNG, BMP, etc.

(2) Selecciona los objetos para seguir editándolos con las herramientas situadas sobre el lienzo.

6. Ajusta los parámetros de procesado

Selecciona primero los objetos en el lienzo y ajusta sus parámetros.

Nota:
Tienes que ajustar los parámetros de cada objeto. Un objeto que se te pase por alto podría no procesarse.
Los parámetros que se pueden ajustar para los objetos de mapa de bits y los objetos vectoriales son distintos. Puedes seleccionar varios objetos del mismo tipo y ajustar sus parámetros a la vez.

Para más información sobre el ajuste de parámetros, consulta atomm.com/easyset.

7. Previsualiza la zona de procesado

Puedes previsualizar la zona de procesado sobre el material mediante el encuadre. El encuadre consiste en que los puntos del láser recorren el borde de los objetos que se van a procesar sobre el material. Sigue estos pasos para iniciar el encuadre.

(1) Haz clic en en la esquina inferior derecha del software y ajusta los parámetros del encuadre.

Nota: Puedes hacer clic en los botones de flecha para controlar el movimiento del módulo láser. Los otros tres parámetros te permiten configurar cómo se mueve el módulo láser con cada pulsación de un botón de flecha.
Velocidad XY (mm/s): La velocidad de movimiento del módulo láser en las direcciones X e Y.
Distancia XY (mm): La distancia de movimiento del módulo láser con cada pulsación de un botón de flecha XY.
Distancia Z (mm): La distancia de movimiento del módulo láser con cada pulsación de un botón de flecha Z.

(2) Según el módulo láser que uses, ponte unas gafas de seguridad que protejan tus ojos de los haces láser (haces láser de luz azul: 455 nm; haces láser infrarrojos: 1064 nm).

(3) Haz clic en Encuadre en el software y pulsa el botón de la xTool S1 para iniciar el encuadre. El punto láser se moverá a lo largo del contorno del patrón de procesado sobre el material para que puedas previsualizar la zona de procesado.

(4) Cuando termine el encuadre, haz clic en Encuadre completado en el software. Si la zona no es la ideal, puedes ajustar la posición del material o la posición de los elementos en el software y volver a previsualizar la zona de procesado.

8. Inicia el procesadoNota: Si usas el módulo láser infrarrojo a una temperatura de 10 ℃ o inferior, precalienta el módulo láser durante 2 minutos para garantizar mejores resultados de procesado.

(1) En la esquina inferior derecha del software, haz clic en Procesar.

(2) Haz clic en Ver previsualización de la trayectoria y para previsualizar la trayectoria de procesado.

(3)  En la esquina inferior derecha del software, haz clic en Iniciar.

(4) Ponte unas gafas de seguridad láser. Luego, cierra la tapa de la xTool S1 y pulsa el botón para iniciar el procesado.
