Usar el accesorio rotatorio 2 (RA2) con la xTool S1

La xTool S1 puede usarse con el accesorio rotatorio 2 (RA2) para procesar materiales cilíndricos, y con el accesorio rotatorio 2 pro (RA2 Pro) para procesar materiales esféricos e irregulares.

Nota: Para usar el accesorio rotatorio en la xTool S1, debes elevar la altura de la xTool S1 con la base elevadora.

1. Configura el accesorio rotatorio

El RA2 Pro admite el modo rodillo y el modo mandril, mientras que el RA2 solo admite el modo rodillo.

Monta y configura el accesorio rotatorio según tus necesidades.

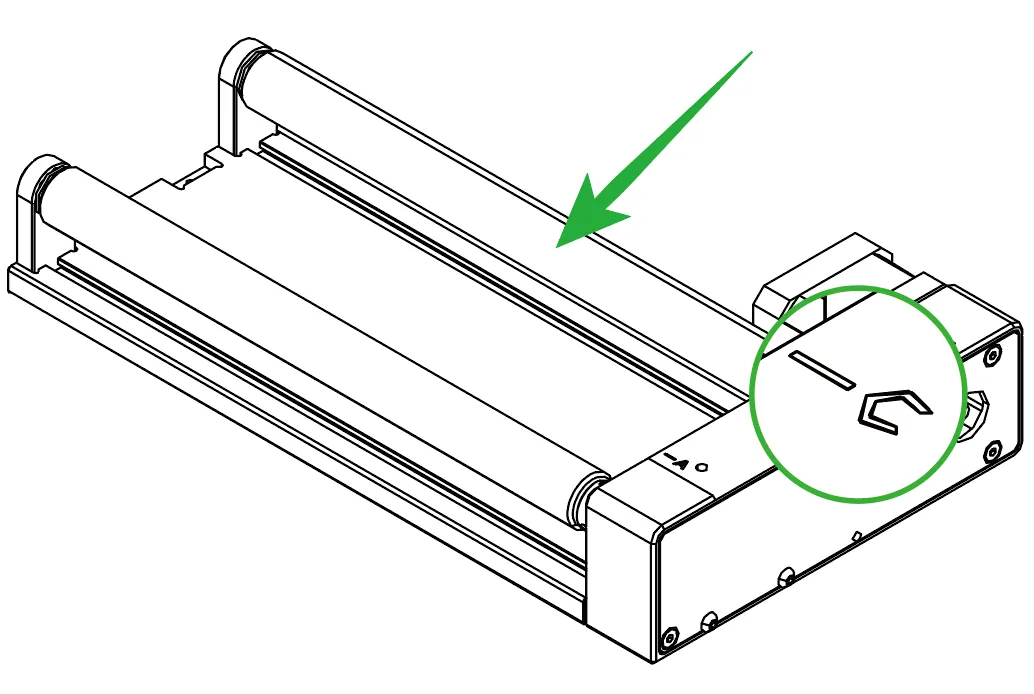

  • Si usas el modo rodillo, puedes ajustar el accesorio rotatorio al nivel A, B o C.

Nivel A

Nivel B

Nivel C

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

Diámetro del material:

3 mm ≤ d ≤ 50 mm

Diámetro del material:

45 mm ≤ d ≤ 60 mm

Diámetro del material:

d > 60 mm

  • Si usas el modo mandril, puedes instalar los componentes del mandril de mordazas y las mordazas según necesites.

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

Nota: Para información detallada e instrucciones sobre cómo usar el RA2, consulta el Manual de usuario del accesorio rotatorio 2 (RA2).

2. Apaga la xTool S13. Conecta el accesorio rotatorio a la xTool S1

Nota: El uso del RA2 y del RA2 Pro es el mismo. En esta sección se usa el RA2 como ejemplo para explicar cómo usar la xTool S1 y el accesorio rotatorio para el procesado.

Para la base elevadora estándar

(1) Inserta un extremo del cable de conexión en el accesorio rotatorio.


Nota: Si el cable de conexión incluido en el pack del accesorio rotatorio no es compatible con la xTool S1, deberás adquirir uno compatible.

(2) Coloca el accesorio rotatorio en el área de procesado de la xTool S1. Asegúrate de que los bordes inferiores largos del accesorio rotatorio queden paralelos a los bordes inferiores delantero y trasero de la xTool S1.


(3) Inserta el otro extremo del cable de conexión en el puerto de extensión situado en la cara interior del panel frontal de la xTool S1.


Para la base elevadora compatible con el alimentador de cinta transportadora

(1) La base elevadora compatible con el alimentador de cinta transportadora tiene cuatro niveles de altura. Debes determinar el nivel en el que colocar la placa base según el tamaño del material.

La siguiente tabla muestra cómo elegir los niveles para distintos tamaños de material en los distintos modos de trabajo.

Modo de trabajo del RA

Diámetro del material

Imagen

Modo rodillo

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

3 mm ≤ D ≤ 60 mm

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

4 mm ≤ D ≤ 72 mm

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

20 mm ≤ D ≤ 88 mm

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

50 mm ≤ D ≤ 106 mm

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

Modo mandril

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

4 mm ≤ D ≤ 82.2 mm

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

14.2 mm ≤ D ≤ 100 mm

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

(2) Inserta un extremo del cable de conexión en el accesorio rotatorio.


Nota: Si el cable de conexión incluido en el pack del accesorio rotatorio no es compatible con la xTool S1, deberás adquirir uno compatible.

(3) Coloca el accesorio rotatorio en el área de procesado de la xTool S1. Asegúrate de que los bordes inferiores largos del accesorio rotatorio queden paralelos a los bordes inferiores delantero y trasero de la xTool S1.


(4) Inserta el otro extremo del cable de conexión en el puerto de extensión situado en la cara interior del panel frontal de la xTool S1.


4. Enciende la xTool S1 y conéctala a xTool Studio

Para más información sobre cómo conectar la xTool S1 a xTool Studio, consulta Conectar la xTool S1 a xTool Studio.

5. Coloca el material

Si usas el modo rodillo del accesorio rotatorio, coloca el material sobre los rodillos. Si usas el modo mandril, fija el material en el mandril.

Nota: Si usas la base elevadora de la versión estándar, asegúrate de que la superficie superior del material esté dentro del rango de procesado de la xTool S1. Si queda demasiado lejos del módulo láser, deberás usar un objeto para elevar la altura del accesorio rotatorio.

  Usar el accesorio rotatorio 2 (RA2) con la xTool S1

6. Selecciona el modo de procesado y el material

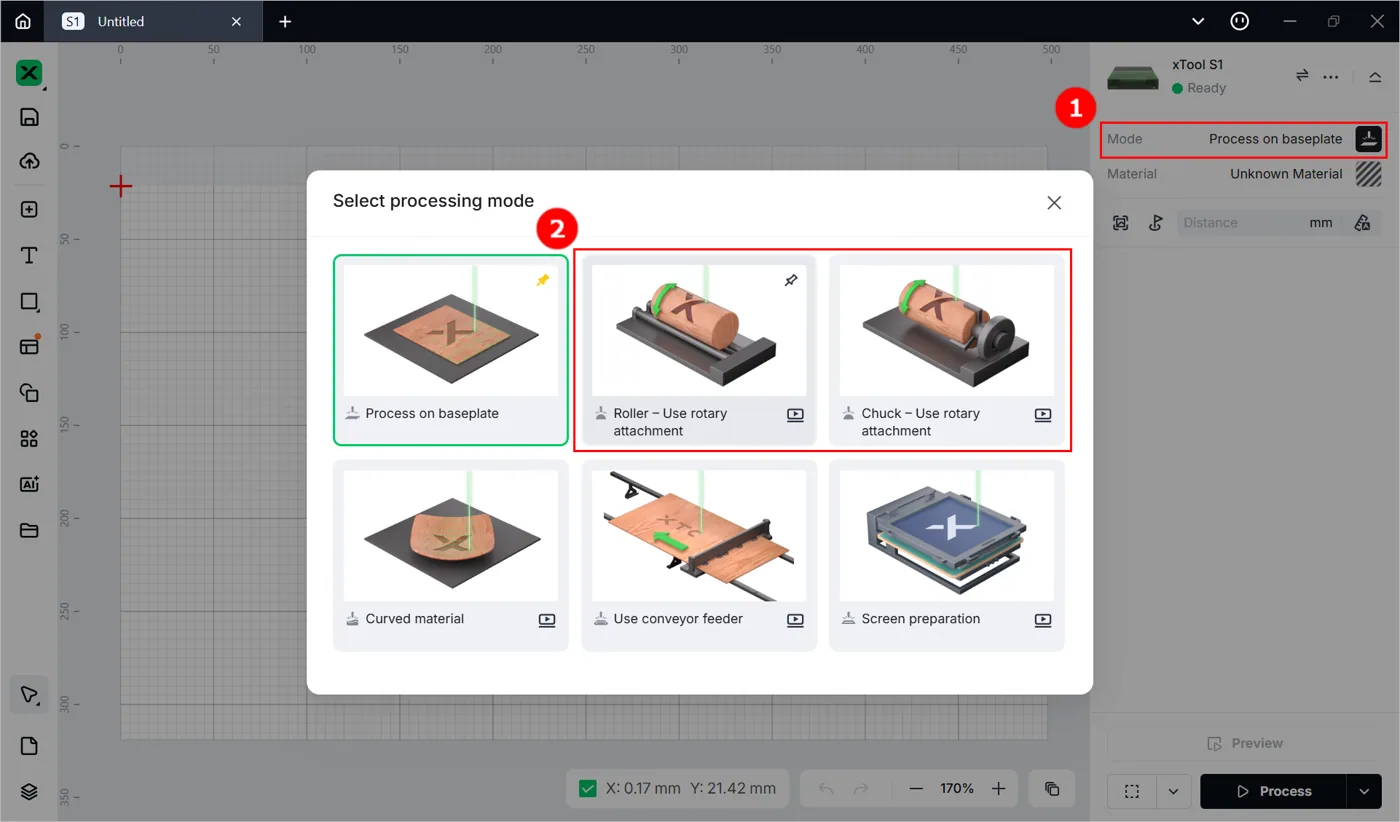

(1) En el panel derecho de la página, haz clic en el nombre del modo de procesado actual y selecciona Rodillo – Usar accesorio rotatorio o Mandril – Usar accesorio rotatorio

  • Si usas el accesorio rotatorio en modo rodillo, selecciona Rodillo – Usar accesorio rotatorio.
  • Si usas el accesorio rotatorio en modo mandril, selecciona Mandril – Usar accesorio rotatorio.


Nota: Si seleccionas Mandril – Usar accesorio rotatorio, deberás introducir el Perímetro o el Diámetro del material.

(2) Haz clic en Material desconocido, selecciona el material deseado y haz clic en Aplicar.


Nota: Tras seleccionar un material de la lista, el software configurará automáticamente los parámetros para el procesado láser. Los ajustes predeterminados corresponden a los materiales de xTool. Puedes ajustar la configuración según tus necesidades.

(3) Activa o desactiva Posición del módulo láser según necesites, en la parte inferior de la página.

Nota: Si activas Posición del módulo láser, el software mostrará la posición del módulo láser en tiempo real. La cruz roja del lienzo indica el módulo láser, y las coordenadas del módulo láser se muestran en la sección Posición del módulo láser.


7. Ajusta el enfoque del láser

La xTool S1 tiene un sensor de distancia que puede medir la distancia entre el módulo láser y la superficie superior del material. También puedes medir y calcular manualmente la distancia entre el módulo láser y la superficie superior del material, e introducir los valores obtenidos en el software.

Durante el procesado, la xTool S1 realizará el enfoque automático según el parámetro Distancia .

  • Medición automática

(1) Mueve el módulo láser sobre el material. Asegúrate de que el punto de posicionamiento caiga sobre la superficie superior del material.

  Usar el accesorio rotatorio 2 (RA2) con la xTool S1

(2) En el panel derecho de la página, haz clic en el icono Medición automática. La xTool S1 medirá automáticamente la distancia del módulo láser a la superficie del material.

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

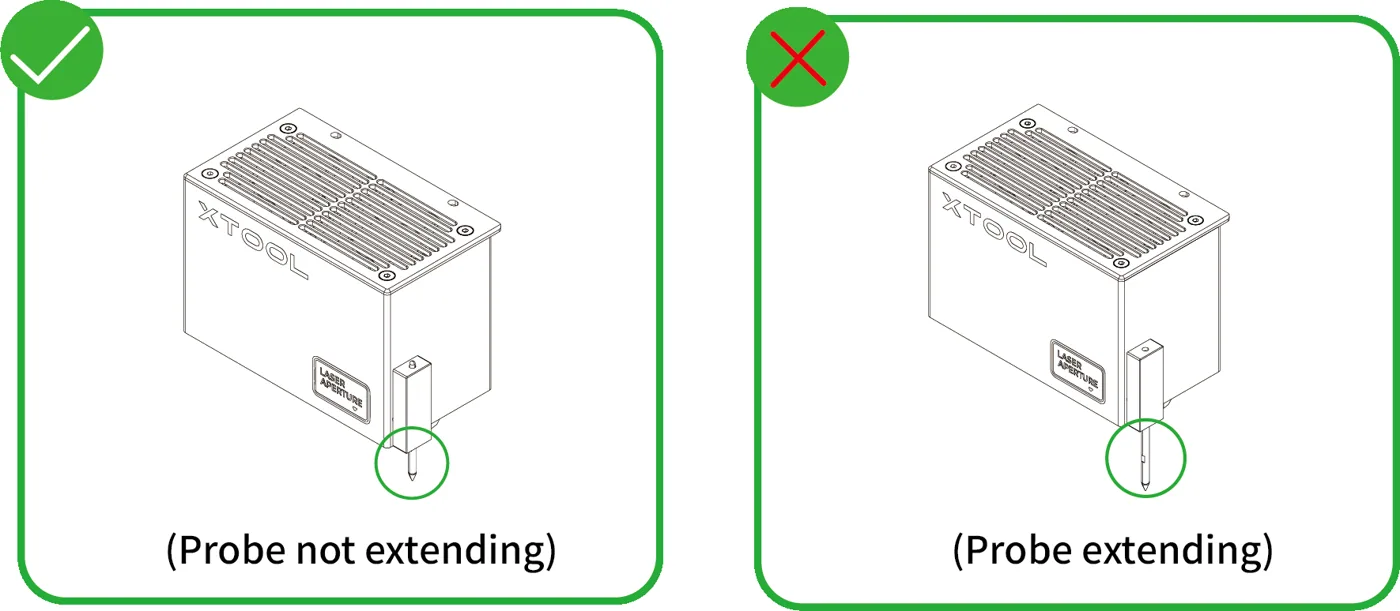

Nota: Antes de la medición automática, asegúrate de que la sonda del sensor de distancia no esté extendida.
Usar el accesorio rotatorio 2 (RA2) con la xTool S1

  • Medición manual

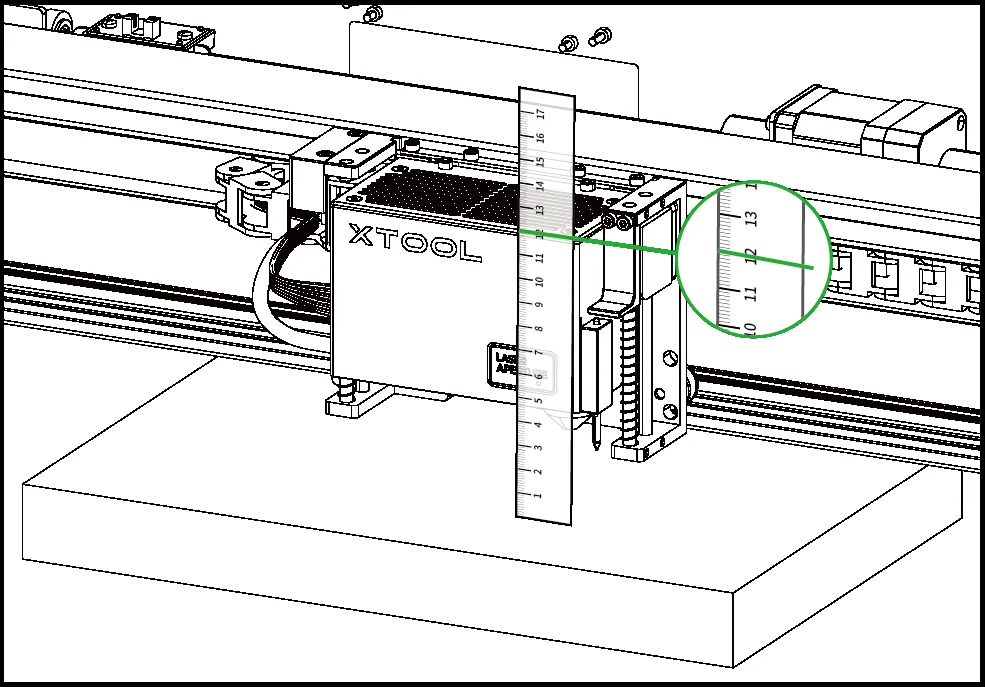

(1) Usa una regla para medir la distancia desde la superficie del material hasta la parte superior del módulo láser.

Usar el accesorio rotatorio 2 (RA2) con la xTool S1

(2) Resta 100 mm (3,937 pulgadas) al valor medido en el paso (1) e introduce el valor calculado como Distancia.

  Usar el accesorio rotatorio 2 (RA2) con la xTool S1

8. Diseña los objetos para el procesado

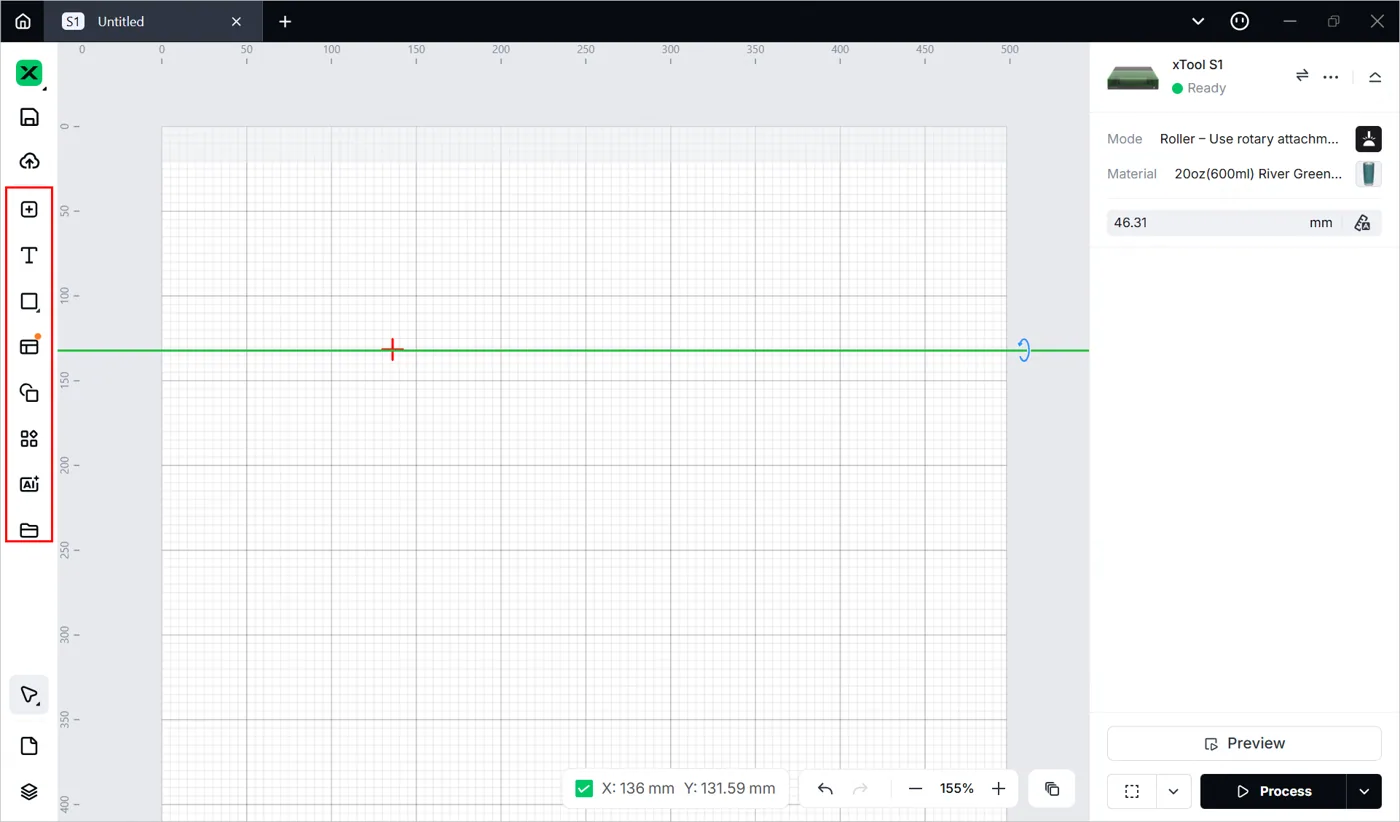

(1) Usa las herramientas del lado izquierdo del lienzo para crear objetos. Puedes importar imágenes, insertar formas, introducir texto o dibujar gráficos vectoriales.


Nota: xTool Studio admite la importación de los siguientes formatos de imagen: SVG, DXF, JPG, JPEG, PNG, BMP, etc.

 (2) Selecciona los objetos para editarlos con las herramientas situadas encima del lienzo.


9. Configura los parámetros del procesado

Selecciona los objetos del lienzo y configura sus parámetros en el panel derecho.


Nota:
Debes configurar los parámetros de cada objeto. Un objeto omitido podría no procesarse.
Los parámetros que pueden configurarse para los objetos de mapa de bits y para los objetos vectoriales son distintos. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.

Nota:
– Para una explicación detallada de cada parámetro, consulta el Centro de aprendizaje del software.
– Para más información sobre la configuración de parámetros, consulta atomm.com/easyset.

10. Previsualiza el área de procesado

Puedes previsualizar el área de procesado sobre el material mediante el encuadre. El encuadre consiste en que los puntos del láser recorren el borde de los objetos a procesar sobre el material. Sigue estos pasos para iniciar el encuadre.

(1) En la esquina inferior derecha del software, haz clic en Usar el accesorio rotatorio 2 (RA2) con la xTool S1 junto al botón Encuadre para configurar los parámetros del encuadre.


Nota: Puedes tocar los botones de flecha para controlar el movimiento del módulo láser. Los otros tres parámetros permiten configurar cómo se mueve el módulo láser con cada toque en un botón de flecha.
Velocidad XY (mm/s): la velocidad de desplazamiento del módulo láser en las direcciones X e Y.
Distancia XY (mm): la distancia de desplazamiento del módulo láser con cada toque en un botón de flecha XY.
Distancia Z (mm): la distancia de desplazamiento del módulo láser con cada toque en un botón de flecha Z.

(2) Cierra la tapa de la xTool S1, haz clic en Encuadre en el software y pulsa el botón de la xTool S1 para iniciar el encuadre. El punto láser se moverá por el contorno del patrón a procesar sobre el material para que puedas previsualizar el área de procesado.


(3) Cuando el encuadre haya terminado, haz clic en Encuadre completado en el software. Si el área no es la ideal, puedes ajustar la posición del material o la posición de los elementos en el software y volver a previsualizar el área de procesado.


(4) Haz clic en image.png en la esquina inferior derecha y define la trayectoria de procesado.


11. Inicia el procesado

(1) En la esquina inferior derecha del software, haz clic en Procesar.


(2) Haz clic en Ver vista previa de la trayectoria para previsualizar la trayectoria de procesado.


(3) En la esquina inferior derecha del software, haz clic en Iniciar. A continuación, pulsa el botón de la xTool S1 para iniciar el procesado.

Usar el accesorio rotatorio 2 (RA2) con la xTool S1
