Este artículo se aplica a

la S1 con todos los módulos láser.

Descripción del problemaSi ves el mensaje de error que indica que no se puede realizar la medición automática de distancia, lee esta guía para solucionarlo.

Solución de problemas por casos

Caso 1: La cruz roja no se mueve en XCS

Esto significa que el indicador de la cruz roja en el lienzo de XCS no se mueve al desplazarse el módulo láser. El indicador puede quedarse atascado fuera del rango medible, de ahí el mensaje de error. Una vez resuelto este problema, podrás moverlo a la zona medible para que el error no vuelva a aparecer. Para más detalles, contacta con el soporte técnico de MDPI.

Caso 2: La cruz roja se mueve en XCS

Si el indicador de la cruz roja funciona con normalidad y recibes este mensaje de error tras hacer clic en el botón de encuadre en XCS, significa que el módulo láser está fuera del rango medible. Mueve el módulo láser dentro del rango para evitar que aparezca este error. Para saber más sobre el rango medible, sigue leyendo esta guía.

Acerca del rango medible

El módulo láser tiene distancias específicas entre la luz de posicionamiento de la cruz roja, la salida del láser y el sensor de distancia. A medida que el módulo láser se mueve, las zonas que abarca también son distintas.

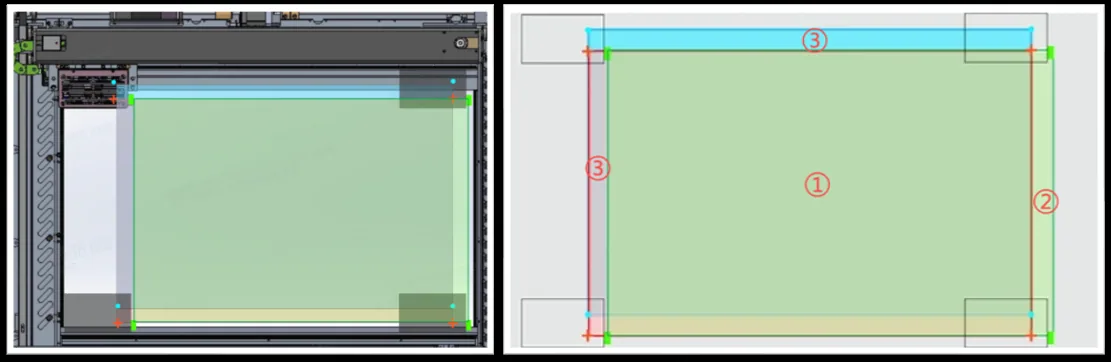

Los rangos que puede abarcar el módulo se marcan con distintos colores de la siguiente manera:

• Zona verde: El rango donde el sensor de distancia puede medir.
• Zona azul: El rango donde se puede usar el láser para procesar.
• Zona roja: El rango de posicionamiento de la cruz roja.

Cada zona se solapa en parte con las demás.

Como se muestra arriba, la zona realmente disponible para la medición automática es la región que puede abarcar el módulo láser, es decir, la zona marcada como ①. La zona marcada como ② supera el rango de la cruz roja. En la posición ③, la sonda del sensor de distancia no alcanza a tomar mediciones.

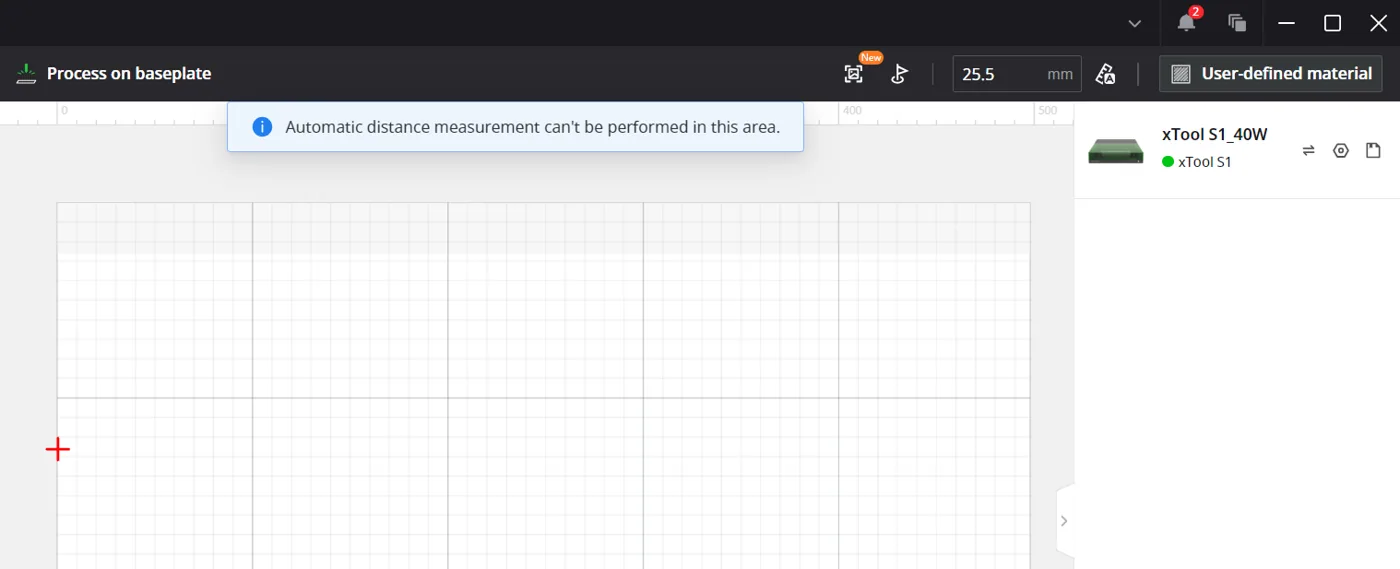

Por tanto, cuando el módulo láser está junto a la placa trasera, en el extremo izquierdo o en el extremo derecho, y se inicia la medición automática en XCS, aparecerá un mensaje de error emergente que indica: «No se puede realizar la medición automática de distancia en esta zona».

 ¿Necesitas más ayuda?Si necesitas asistencia de una persona, ponte en contacto con el soporte técnico de MDPI y te ayudaremos lo antes posible.
