Esta guía se aplica a:

xTool S1 con todos los módulos láser.

Acerca de esta guía

Cuando necesites acceso completo a las piezas del interior de la carcasa y a las placas, tendrás que retirar la carcasa. Esto resulta especialmente útil cuando necesitas solucionar estos problemas:

• La función de límite no funciona correctamente.
• Algunos accesorios funcionan a tirones al usarse con S1.

Debido a que la carcasa lo obstruye, resulta bastante difícil inspeccionar y sustituir el sensor de límite del eje Y. Retirar la carcasa facilita estas tareas. Además, como el puerto de conexión del accesorio está protegido por la carcasa, tendrás que retirarla para inspeccionarlo o sustituirlo.

Herramientas necesarias

• El destornillador de xTool (incluido en el paquete de S1)

Cómo hacerlo

#1 Retira la placa base

Consulta el vídeo de abajo, o míralo aquí. Contiene los pasos para retirar la placa base.

#2 Retira los tornillos inferiores

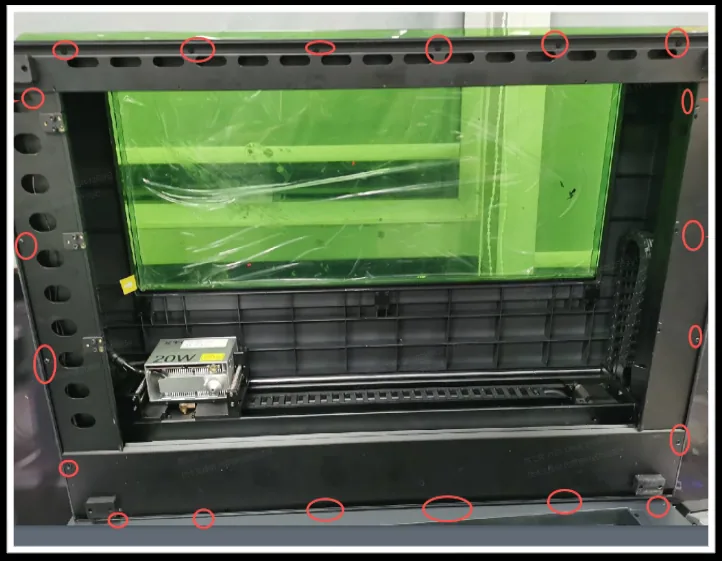

Tras retirar la placa base, encontrarás estos tornillos alrededor de la parte inferior de la máquina. Usa el destornillador incluido en el paquete de S1 para retirarlos.

#3 Retira la tapa de la placa madre

Consulta el vídeo de abajo, o míralo aquí.

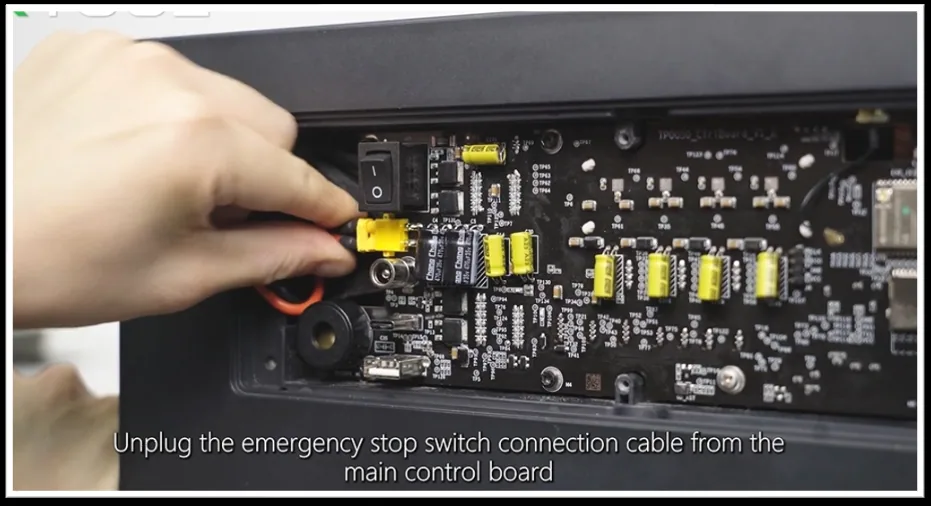

Nota: Asegúrate de desconectar el cable de conexión del botón de parada de emergencia que se muestra abajo.

#4 Retira los puertos redondos

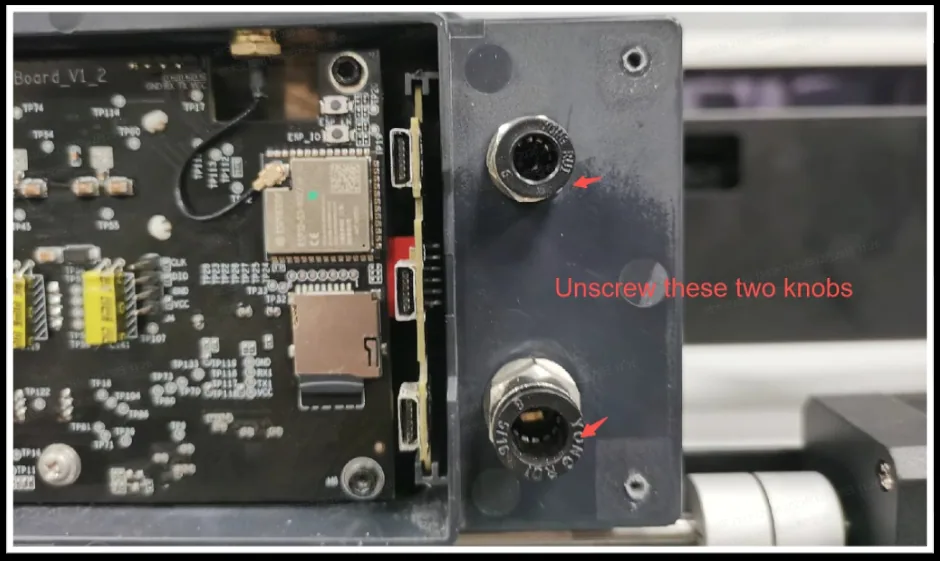

Desatornilla los dos puertos redondos con forma de rueda situados a la derecha de la placa madre.

#5 Retira la carcasa

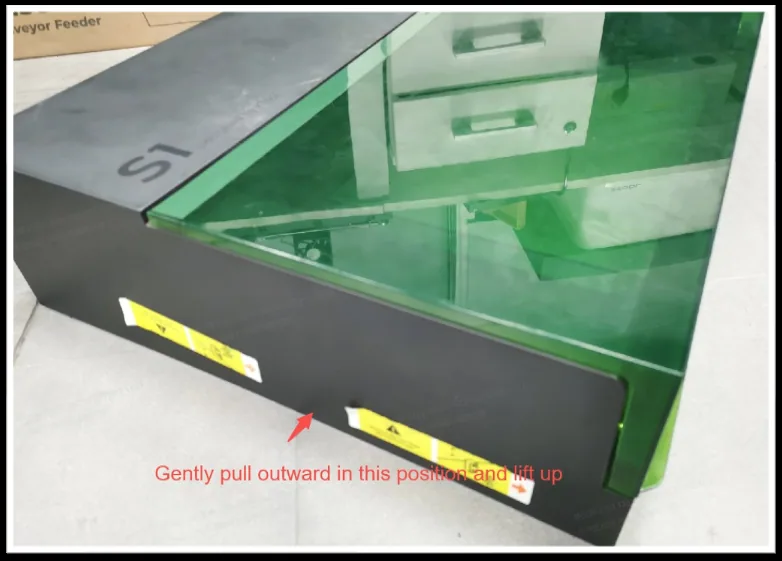

Ahora la carcasa ya se puede retirar. Tira con suavidad de los laterales izquierdo y derecho de la carcasa al mismo tiempo mientras la levantas. Resulta más fácil hacerlo con una persona en cada lado.

#6 Localiza las piezas internas

Con la carcasa retirada, la estructura interna queda expuesta. Puedes acceder a las piezas para inspeccionarlas o sustituirlas:

• La placa de conexión RA2 Pro.
• El interruptor de límite del eje Y.
• El motor del eje Y.

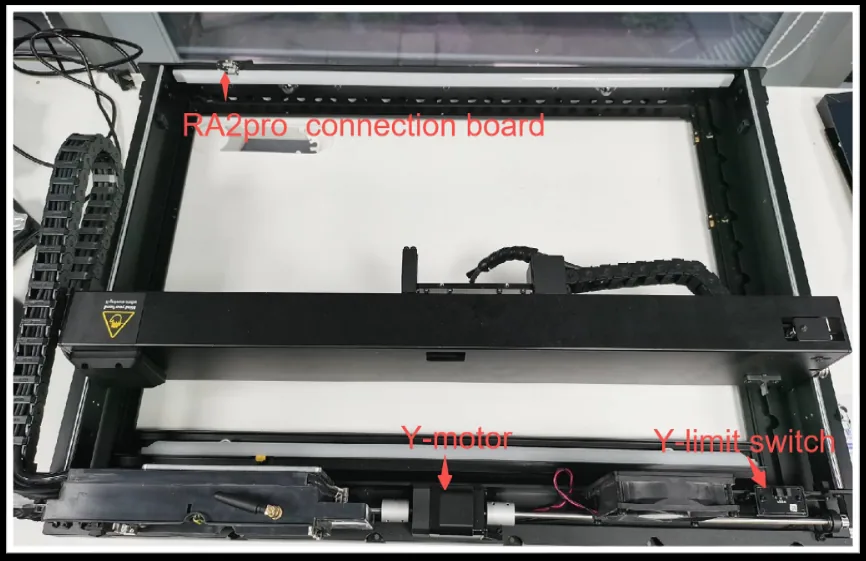

La imagen de abajo señala sus ubicaciones:
