Descripción generalEste tutorial describe el procedimiento para retirar y sustituir con seguridad el ventilador de extracción de la S1. Este procedimiento es necesario en situaciones de resolución de problemas como:

• El ventilador de extracción no arranca.
• El ventilador de extracción presenta problemas como ruido, tirones o vibraciones durante el funcionamiento.

Notas importantes de seguridad y preparación

Seguridad eléctrica

Antes de comenzar este procedimiento, asegúrate de que la S1 está APAGADA y completamente desconectada de su fuente de alimentación para evitar descargas eléctricas.

Colocación estable

Coloca la S1 sobre una superficie sólida y nivelada para garantizar la estabilidad mientras trabajas.Requisitos previos

• Un destornillador hexagonal de 2 mm
• Un destornillador hexagonal de 2,5 mm
• Tijeras
• Bridas

Nota: Guarda con cuidado todos los tornillos y la tira protectora de luz que retires, ya que los necesitarás para el montaje. No deseches nada.

 Cómo hacerlo

#1 Retira la base elevadora

Para desmontar la base elevadora de la S1, consulta con el soporte técnico de MDPI.



#2 Retira los tornillos de fijación inferiores

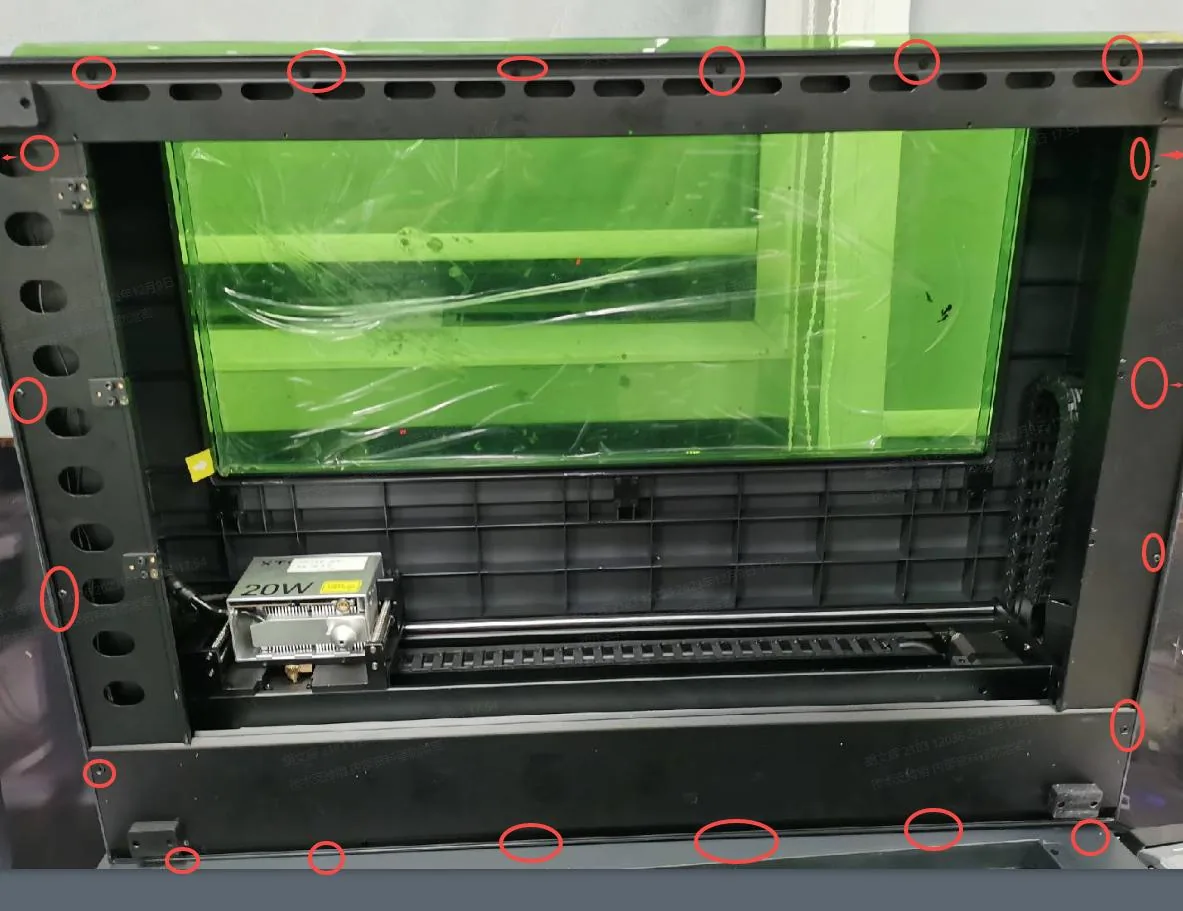

1. Da la vuelta a la máquina para localizar los tornillos que se muestran en la imagen de referencia.
2. Usa el destornillador de 2 mm para retirarlos uno a uno.





#3 Desconecta la tapa de la placa de control principal y el cable del interruptor de parada de emergencia

1. Consulta el vídeo: https://youtu.be/SlXHsCmt270.
2. Retira la tapa de la placa de control principal.

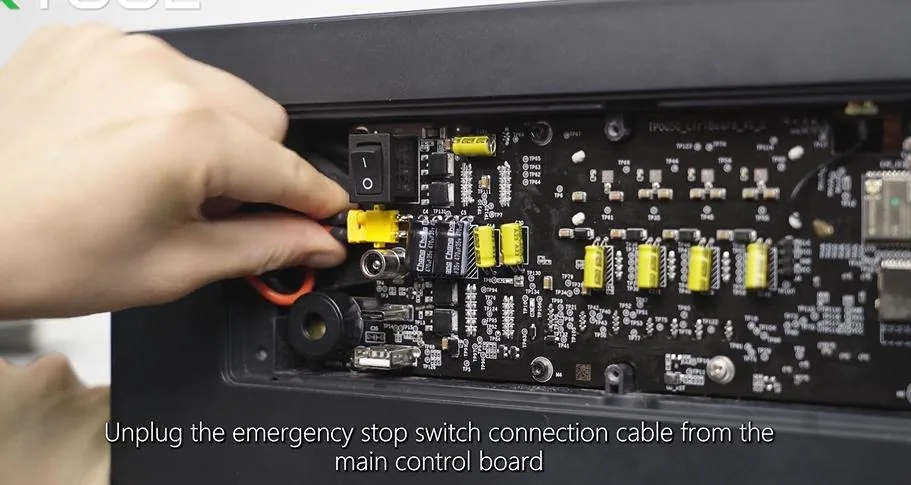

3. Desconecta el cable del interruptor de parada de emergencia.



#4 Retira los dos conectores giratorios

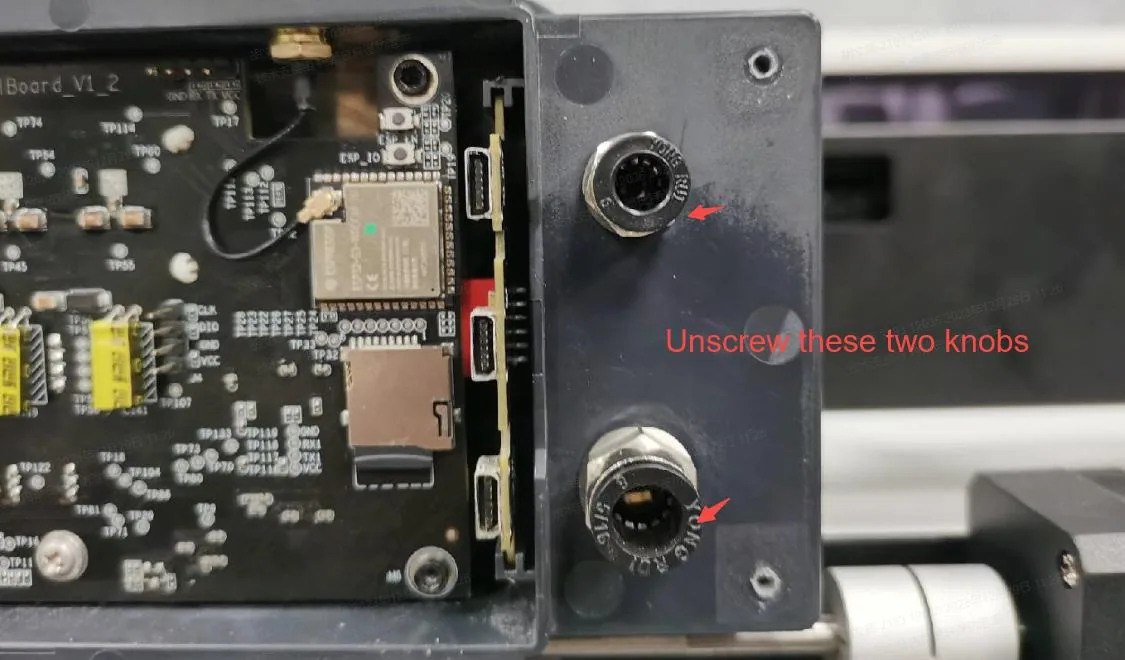

1. Localiza los dos conectores giratorios situados junto a la placa de control principal (consulta la imagen de referencia).
2. Retira con cuidado los conectores.



#5 Retira la carcasa

1. Ahora puedes retirar la carcasa.
2. Puedes levantarla con ayuda si lo necesitas.

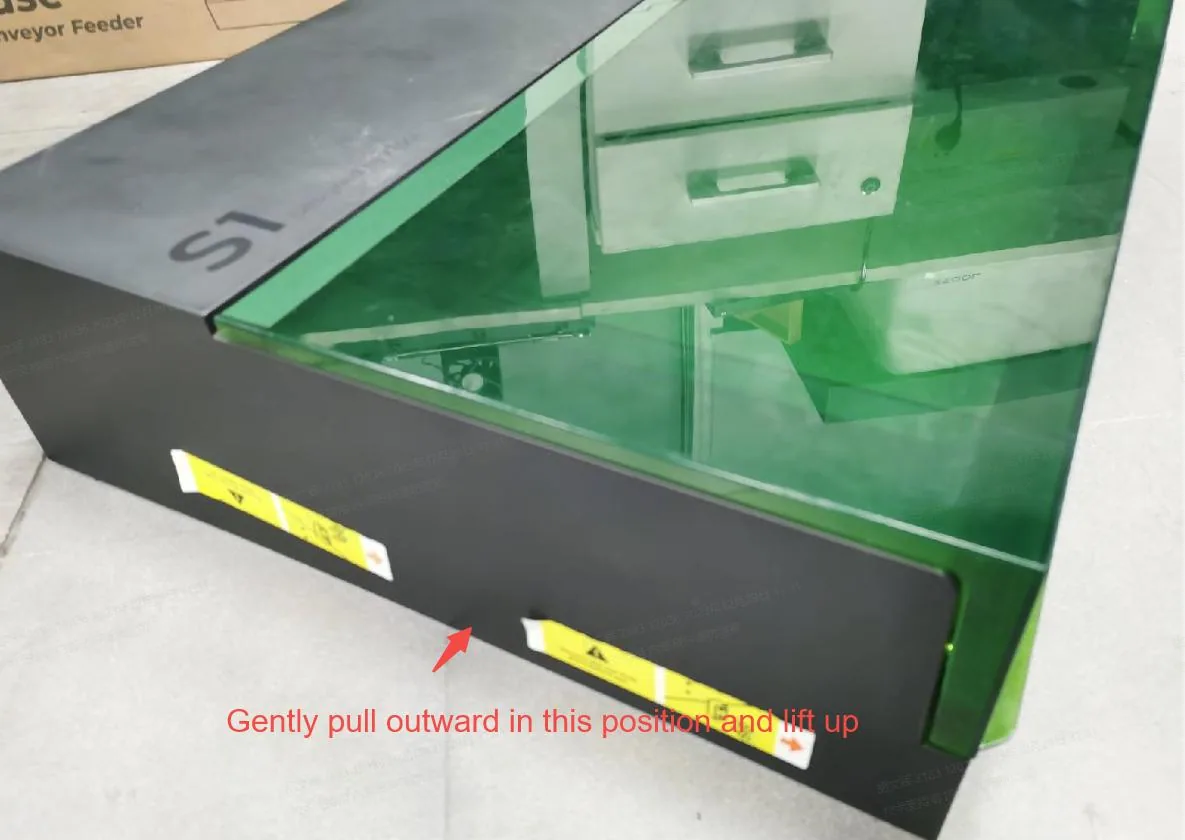

3. Tira ligeramente hacia fuera de la sección central en ambos lados de la carcasa para retirarla con más facilidad.





#6 Localiza el componente que vas a sustituir

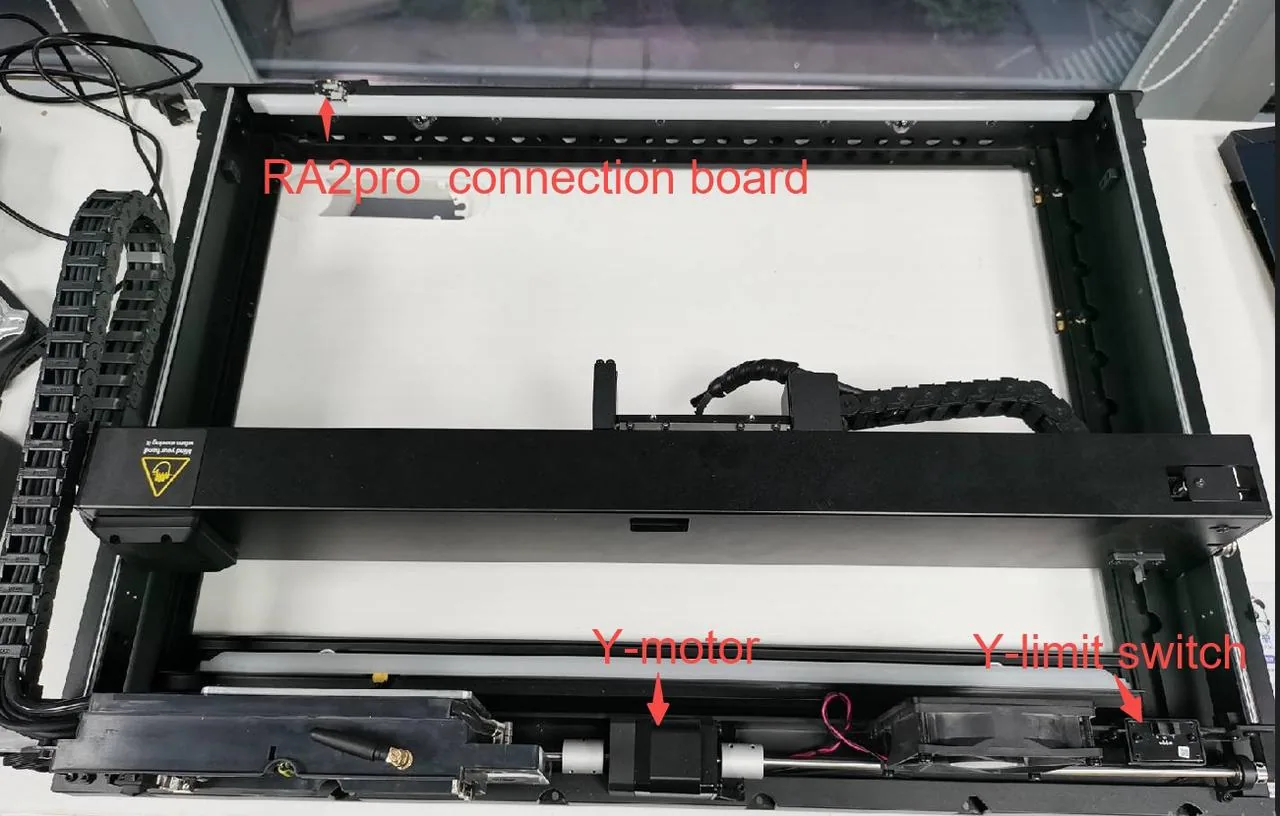

Tras retirar la carcasa, quedará a la vista la estructura interna de la máquina.

1. Localiza el ventilador de extracción.
2. Retira los tornillos con el destornillador de 2,5 mm.

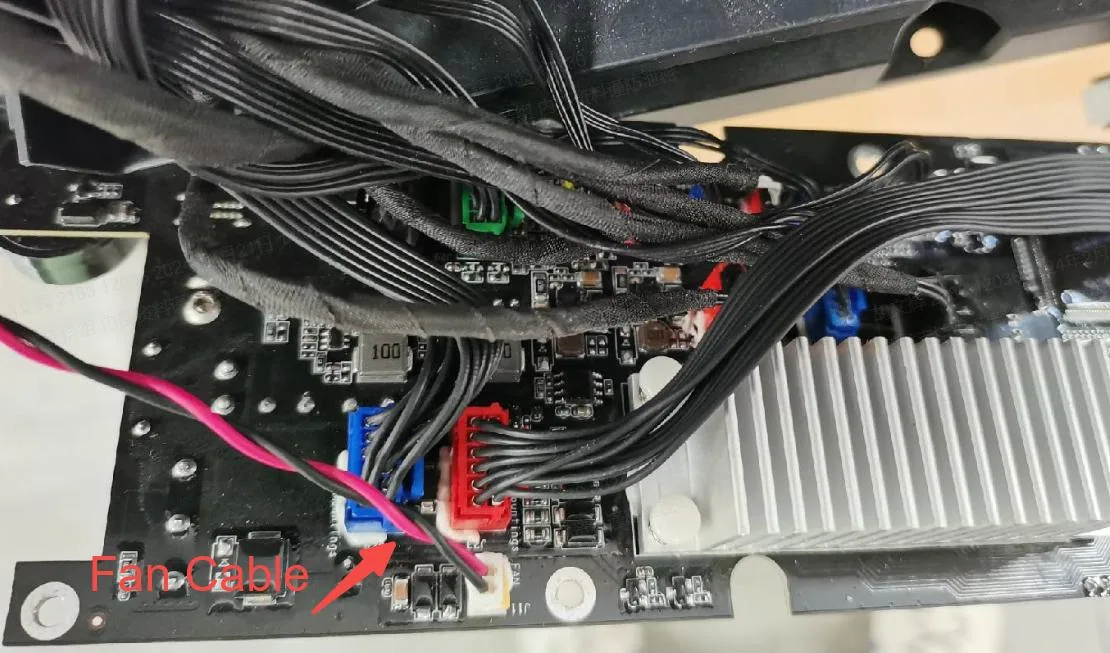

1. Desconecta con cuidado el cable de conexión del ventilador de extracción.



#7 Retira las bridas y la cinta

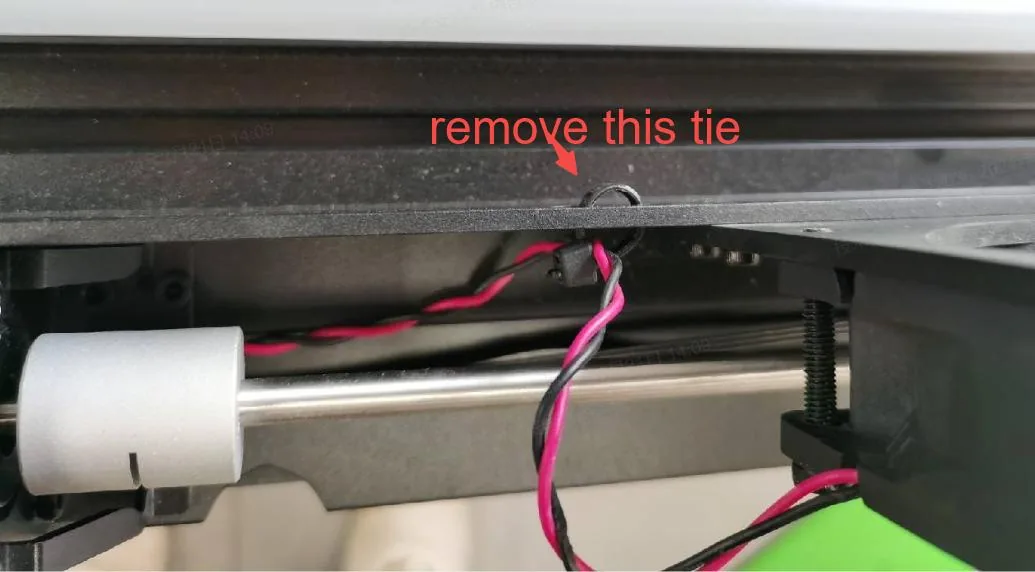

1. El ventilador y el chasis están sujetos con cinta adhesiva y bridas. Retira estas fijaciones.




#8 Retira el ventilador de extracción

Una vez retiradas las fijaciones, puedes extraer el ventilador. Ayúdanos a mejorar

Si este artículo o vídeo no te ha ayudado a resolver el problema, contacta con el soporte técnico de MDPI para que podamos ayudarte y mejorar nuestras guías.
