Después de sustituir la placa de control principal en tu xTool S1, es posible que te encuentres con una serie de problemas nuevos:

• la cruz roja de posicionamiento en el software xTool Creative Space (XCS) se extiende más allá de los límites del lienzo;
• la cruz roja de posicionamiento no se mueve con el cabezal láser como se espera; y
• el problema desaparece cuando se vuelve a conectar la placa base original.

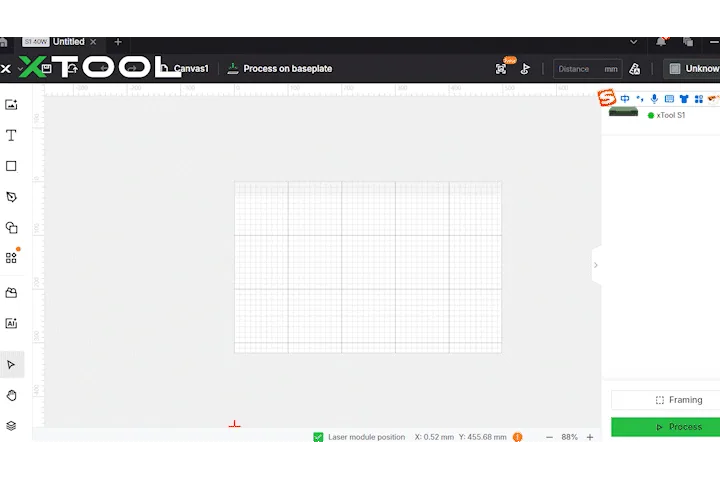

Estos fallos son evidentes al mover manualmente el módulo láser, ya que el movimiento de la cruz en el software XCS no coincide con el movimiento real del módulo láser y supera los límites del lienzo.

Posibles causas

El problema surge por cambios en el cableado del codificador del motor y en la compatibilidad de la placa de control principal.

• En concreto, las versiones anteriores de la S1 empleaban un cableado de codificador de 1000 pulsos, pero las versiones posteriores cambiaron a 400 pulsos. La placa de control principal viene preconfigurada de fábrica para coincidir con el cableado adecuado, sin embargo, las placas de control principal de recambio del mercado suelen estar configuradas para el cableado de 1000 pulsos. Si tu S1 tiene un codificador de 400 pulsos, este desajuste puede provocar que la cruz roja funcione mal.

Solución de problemas

PASO 1: Calibra la configuración del codificador con LightBurn

Requisito previo:

• Instala el software LightBurn.
• Conecta tu S1 a LightBurn (consulta: Manejar la xTool S1 con LightBurn).

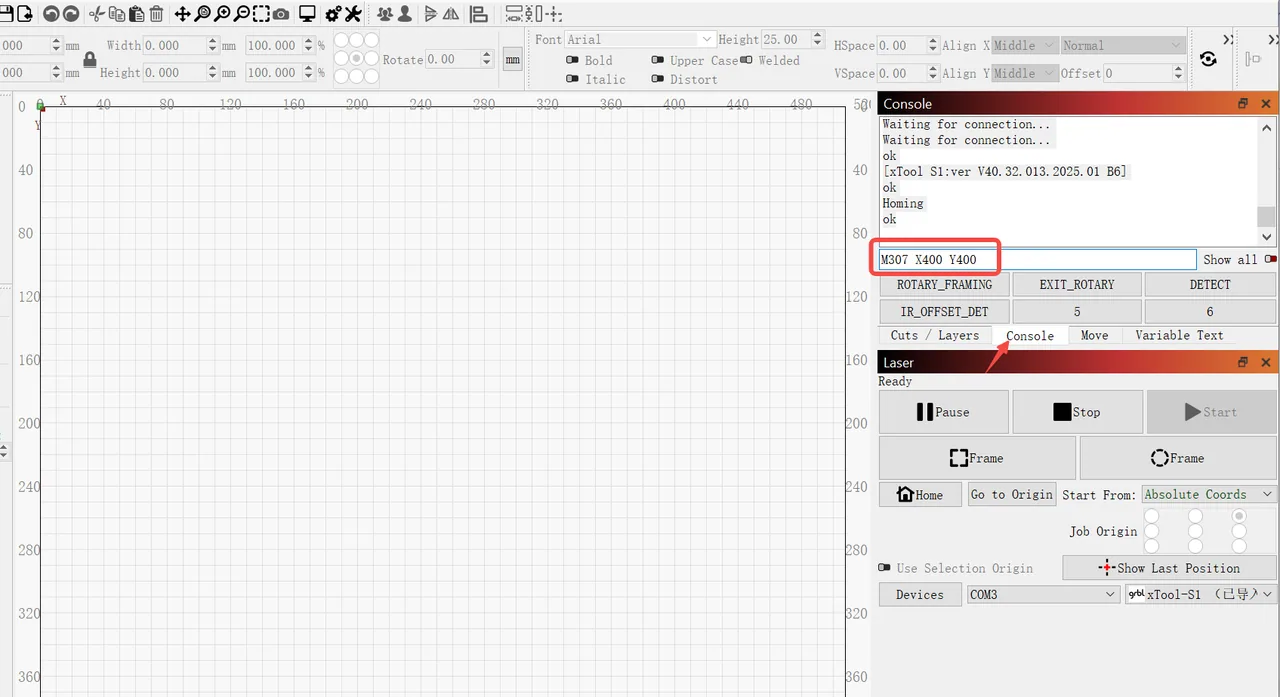

Envía comandos en la consola de LightBurn:

1. Accede al módulo Consola en LightBurn.
2. Escribe los siguientes comandos: M307 X400 Y400
3. Pulsa Intro en tu teclado para ejecutar el comando.
4. Esto recalibrará el sistema y ajustará la alineación de la cruz roja.
5. Reinicia tu S1 y prueba el movimiento de la cruz en XCS.
   • ¿Problema resuelto? Solución de problemas completada.
   • ¿El problema persiste? Continúa con el Paso 2.

PASO 2: Ponte en contacto con el soporte técnico

Si la calibración falla, ponte en contacto con el soporte técnico de MDPI con lo siguiente para recibir más ayuda:

1. Número de serie (SN) de la máquina (para identificar el tipo de motor/codificador).
2. Prueba en vídeo:
   • Desalineación de la cruz roja en XCS.
   • Movimiento físico del módulo láser frente a la respuesta de la cruz en el software.
