xTool S1 admite distintos grosores de material según los accesorios que utilices. Para procesar un material con superficies curvas, asegúrate de que la altura total del material no supere el grosor de material admitido.

• Curva admitida

Utiliza un material con una superficie lisa y curvas suaves. Asegúrate de que el ángulo entre la tangente a la curva en cualquier punto y una línea horizontal no supere los 15 grados.

1. Conecta xTool S1 a xTool Studio

Consulta Conectar y configurar xTool S1 con xTool Studio para conectar xTool S1 a xTool Studio.

2. Coloca el material

Abre la tapa de xTool S1 y coloca el material que vas a procesar sobre la placa base.

Nota: Al medir la superficie curva, el sensor de distancia toca la superficie del material con su sonda. Para garantizar la estabilidad del material, puedes usar otros objetos para fijarlo o sujetarlo.3. Abre o crea un proyecto

Puedes abrir un proyecto para empezar a procesar o crear uno nuevo. Si creas un proyecto nuevo, tendrás que diseñar los patrones y configurar los parámetros desde cero.

• Abrir un proyecto

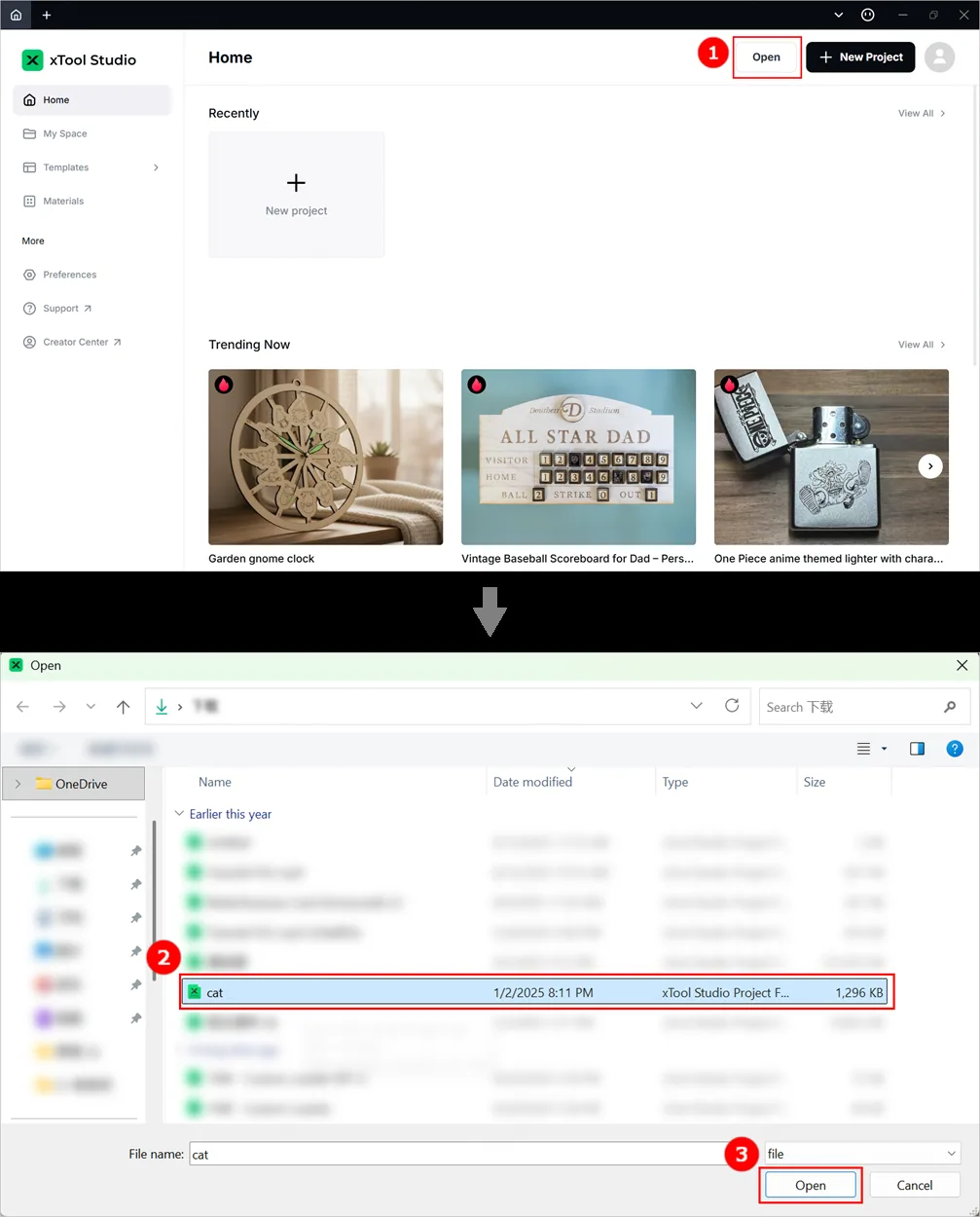

  En la pantalla de inicio de xTool Studio, haz clic en Abrir. En la ventana emergente, selecciona el archivo deseado y haz clic en Abrir.

Nota: El archivo de proyecto puede contener información como los patrones de procesado, los modos de procesado y los parámetros de procesado. Sin embargo, si el modelo de máquina, el modo de procesado o el grosor del material del proyecto difieren de la situación actual, tendrás que restablecer los parámetros correspondientes.

• Crear un proyecto nuevo
  En la pantalla de inicio de xTool Studio, haz clic en + Nuevo proyecto.

4. Selecciona el modo de procesado y el material

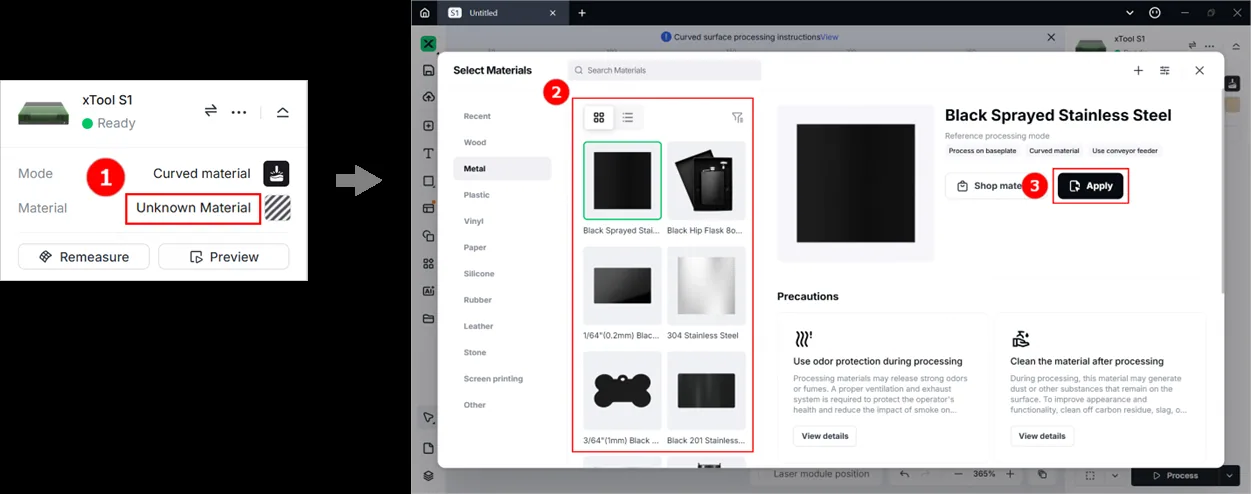

(1) En el panel derecho de la página, haz clic en el nombre del modo de procesado actual y selecciona Material curvo.

(2) Haz clic en Material desconocido, selecciona el material deseado y haz clic en Aplicar.

(3) Activa o desactiva Posición del módulo láser en la parte inferior de la página según lo necesites.

Nota: Si activas Posición del módulo láser, xTool Studio mostrará la posición del módulo láser en tiempo real. La cruz roja del lienzo indica el módulo láser, y las coordenadas del módulo láser se muestran junto a Posición del módulo láser.

5. Selecciona el área de procesado objetivo

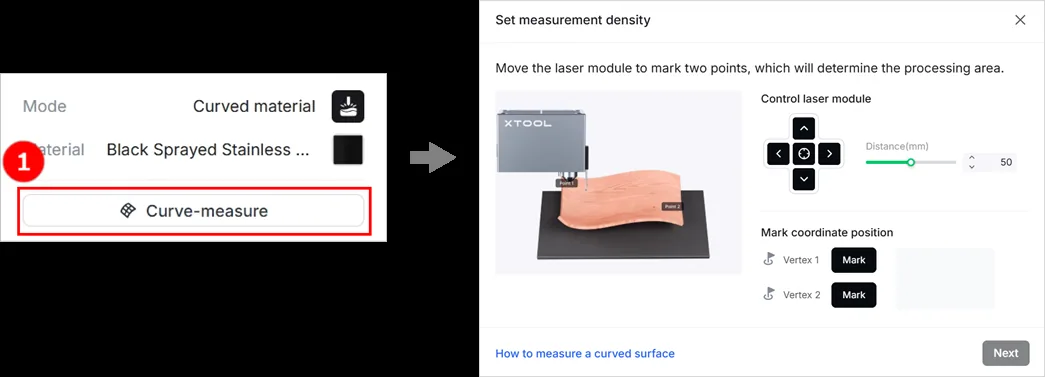

(1) En el panel derecho, haz clic en Medición de curva.

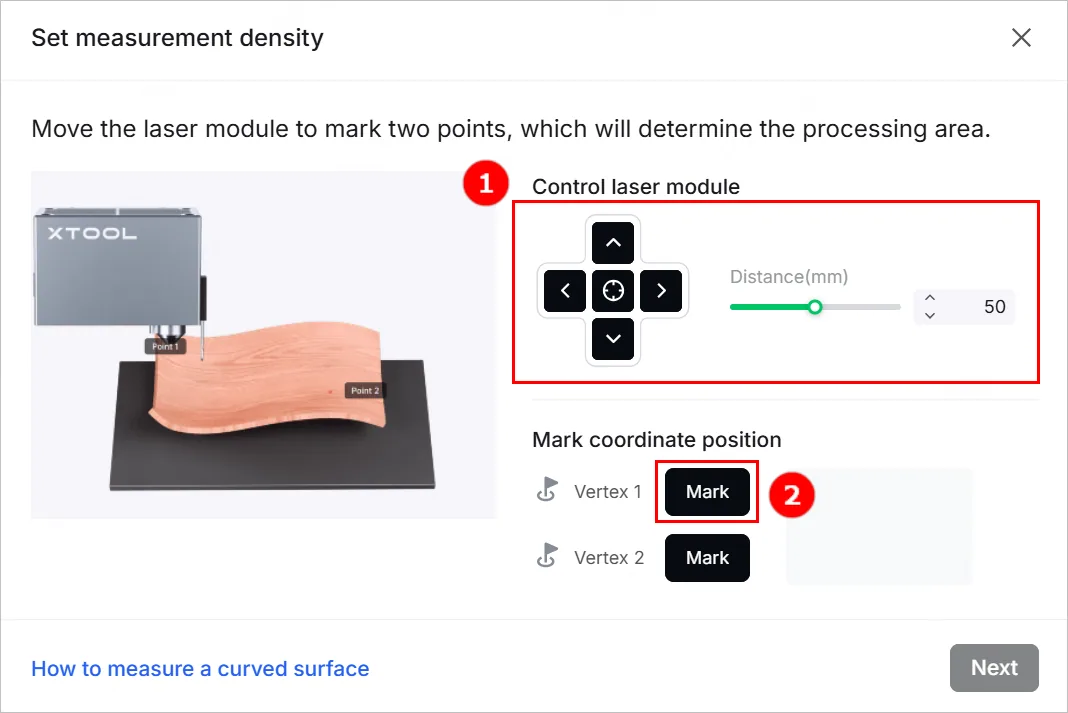

(2) Mueve el módulo láser hasta que el punto de posicionamiento caiga sobre el vértice de la esquina superior izquierda del área de procesado objetivo. Haz clic en Marcar para marcarlo como vértice 1.

Consejo: Puedes mover el módulo láser manualmente o hacer clic en los botones de flecha del software para moverlo. Si usas el control por software, puedes ajustar la distancia que se mueve el módulo láser con cada clic del botón de flecha mediante Distancia.

(3) Vuelve a mover el módulo láser hasta que el punto de posicionamiento caiga sobre el vértice de la esquina inferior derecha del área de procesado objetivo. Haz clic en Marcar para marcarlo como vértice 2.

(4) Cuando termines de marcar los dos vértices, haz clic en Siguiente.

6. Ajusta la densidad de medición

(1) xTool Studio propone una densidad de medición recomendada según el tamaño del área marcada. Puedes ajustar la densidad de medición según lo necesites.

Consejo: Cuantas más filas y columnas, mayor es la densidad de medición, más preciso es el modelo y más largo es el tiempo de medición.

(2) Haz clic en Iniciar medición y el módulo láser medirá la altura de cada punto de la superficie seleccionada. Puedes ver el progreso de la medición en el software.

(3) Cuando finaliza la medición, xTool Studio genera un modelo.

• Puedes rotar y ver el modelo arrastrándolo con el ratón, y hacer clic en los botones de la esquina inferior derecha para ver el modelo desde distintos ángulos.
• También puedes ajustar la Suavidad y la Tensión del modelo para que se aproxime más al objeto real.

(4) Haz clic en Listo. El área seleccionada y medida se muestra con normalidad en el lienzo, mientras que el resto del área se vuelve gris.

7. Diseña los objetos para procesar

Nota: La zona gris del lienzo es un área sin medir. No coloques elementos a procesar en esta zona.

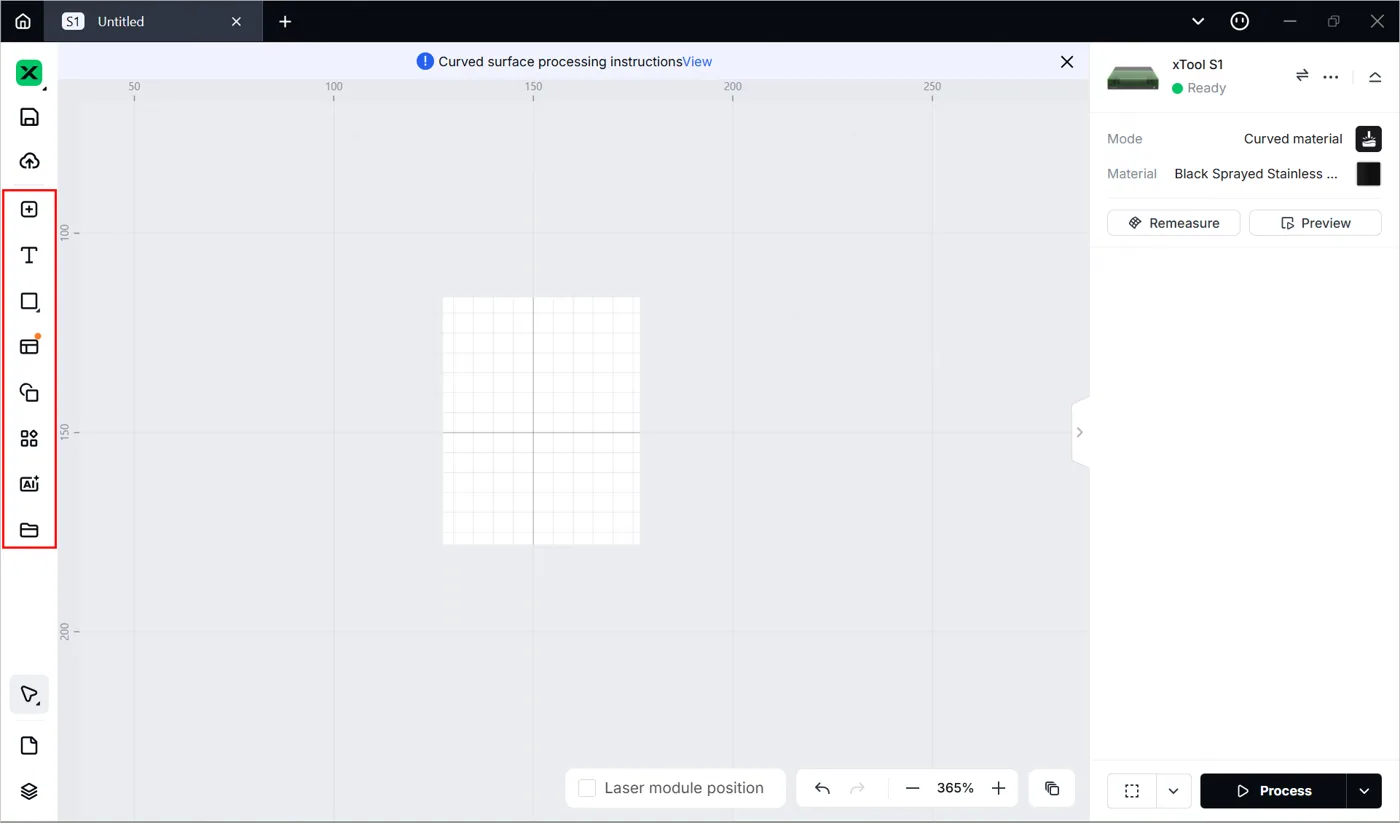

(1) Usa las herramientas de la parte izquierda del lienzo para crear objetos. Puedes importar imágenes, insertar formas, introducir texto o dibujar gráficos vectoriales.

Nota: xTool Studio admite la importación de los siguientes formatos de imagen: SVG, DXF, JPG, JPEG, PNG, BMP, etc.

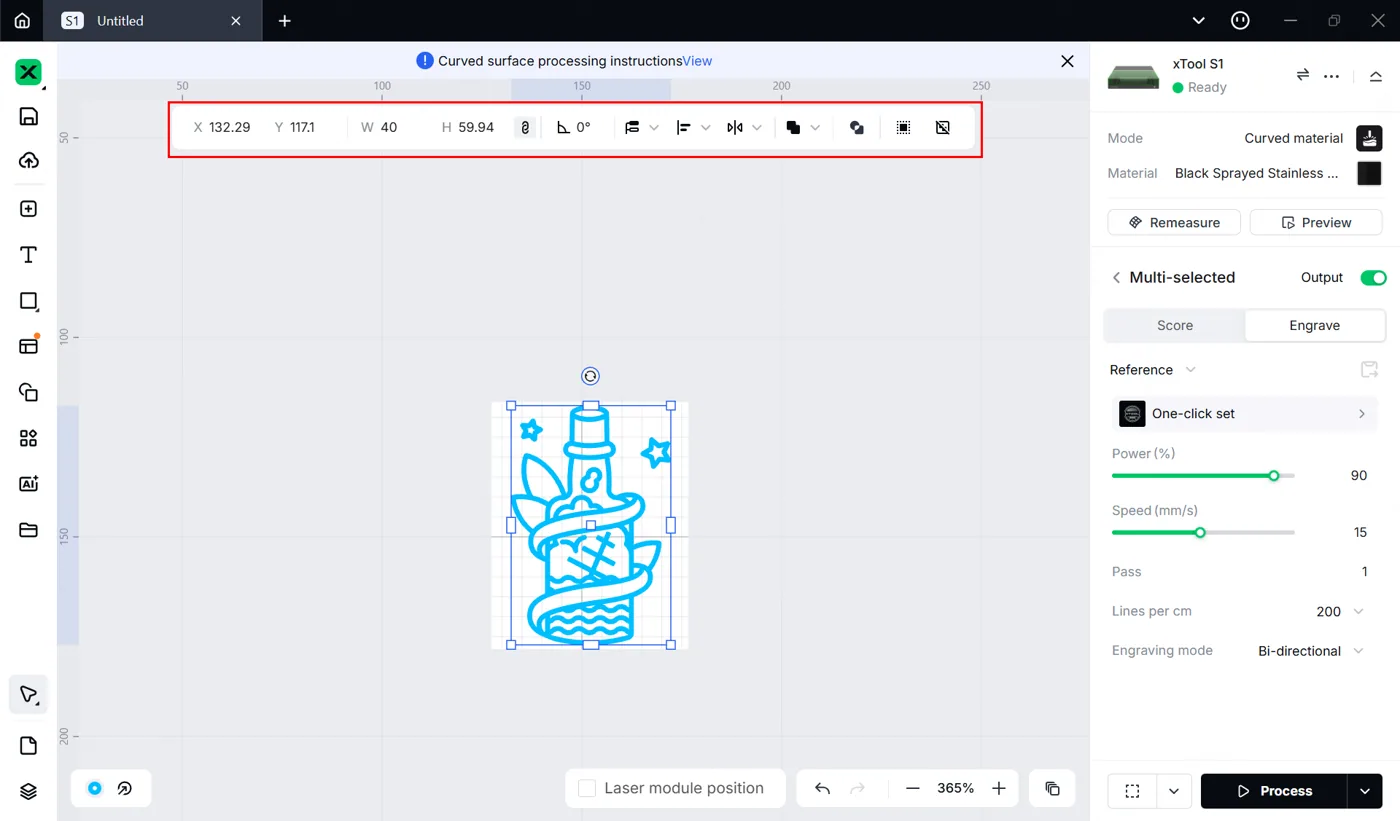

 (2) Selecciona los objetos para seguir editándolos con las herramientas situadas encima del lienzo.

8. Configura los parámetros de procesado

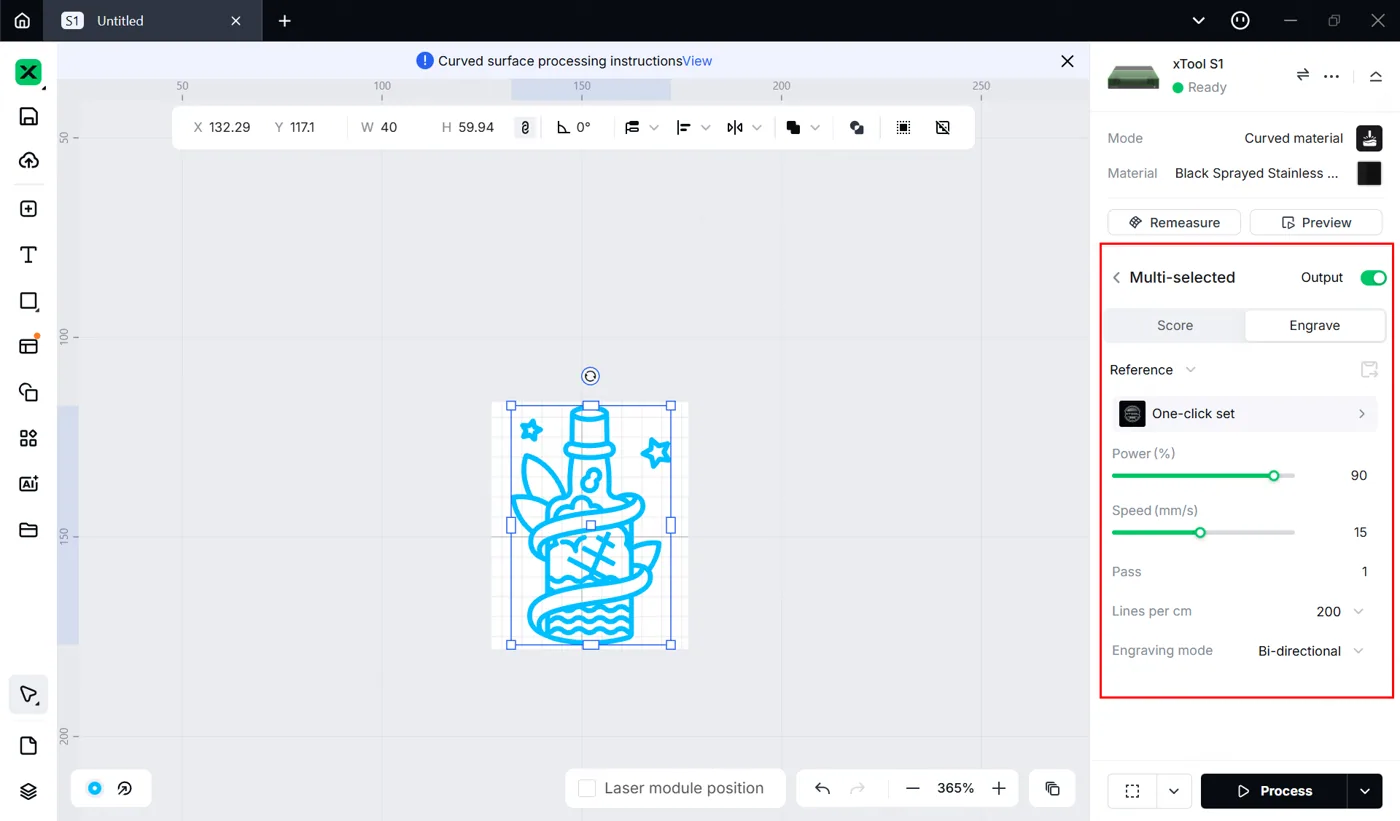

Selecciona los objetos en el lienzo y configura sus parámetros en el panel derecho de la página.

Nota:
Debes configurar los parámetros de cada objeto. Un objeto omitido podría no procesarse.
Los parámetros que se pueden configurar para los objetos de mapa de bits y para los objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.
Para más información sobre la configuración de parámetros, consulta atomm.com/easyset.

9. Previsualiza el área de procesado y define la trayectoria de procesado

Puedes previsualizar el área de procesado en el material mediante el encuadre (framing). El encuadre consiste en que el punto láser recorre el contorno de los objetos a procesar sobre el material. Sigue estos pasos para iniciar el encuadre.

(1) Haz clic en en la esquina inferior derecha del software y configura los parámetros del encuadre.

Nota: Puedes hacer clic en los botones de flecha para controlar el movimiento del módulo láser. Los otros tres parámetros permiten configurar cómo se mueve el módulo láser con cada pulsación de un botón de flecha.
Velocidad XY (mm/s): La velocidad de movimiento del módulo láser en las direcciones X e Y.
Distancia XY (mm): La distancia que se mueve el módulo láser con cada clic en un botón de flecha XY.
Distancia Z (mm): La distancia que se mueve el módulo láser con cada clic en un botón de flecha Z

(2) Cierra la tapa de xTool S1 y haz clic en el botón de encuadre del software. Pulsa el botón de xTool S1 para iniciar el encuadre. El punto láser se moverá por el contorno del diseño a procesar sobre el material.

(3) Cuando finalice el encuadre, haz clic en Encuadre completado en el software. Si el área no es la ideal, puedes ajustar la posición del material o la posición de los elementos en el software y volver a previsualizar el área de procesado.

(4) Haz clic en en la esquina inferior derecha y define la trayectoria de procesado.

10. Inicia el procesado

(1) En la esquina inferior derecha del software, haz clic en Procesar.

(2) Haz clic en Ver previsualización de la trayectoria y para previsualizar la trayectoria de procesado.

(3)  En la esquina inferior derecha del software, haz clic en Iniciar. Después, pulsa el botón de xTool S1 para iniciar el procesado.
