Este artículo se aplica a:

S1 con todos los módulos láser.

Descripción del problema

Si la S1 no enciende, sigue las instrucciones de más abajo para solucionar el problema.

Solución#1 Restablece el interruptor de parada de emergencia

Cuando el interruptor de parada de emergencia está pulsado, la máquina queda desconectada de la alimentación.

Si está pulsado, gíralo en el sentido de las agujas del reloj para restablecerlo.

El interruptor de parada de emergencia está pulsado.	El interruptor de parada de emergencia está restablecido.

#2 Comprueba la tarjeta SD

Cuando la tarjeta SD está defectuosa, el indicador de la placa de control principal se enciende. Pero la tira LED de la placa frontal y trasera, y la luz de cruz roja del módulo láser estarán apagadas. Esto puede dar la impresión de que la máquina no está encendida.

Prueba lo siguiente para determinar si la tarjeta SD tiene algo que ver:

1. Retira la tarjeta SD y comprueba si la máquina vuelve a la normalidad.
2. Vuelve a introducirla en la máquina y comprueba si la máquina deja de responder de nuevo.
3. Si es así, la tarjeta SD es la causa del problema y puede que haya que sustituirla.

Además, si quieres investigar más a fondo la tarjeta SD, aquí tienes algunas cosas que puedes probar:

1. Comprueba el aspecto de la tarjeta SD.

• Comprueba si la tarjeta está en buen estado.
• Comprueba si los pines están deformados.

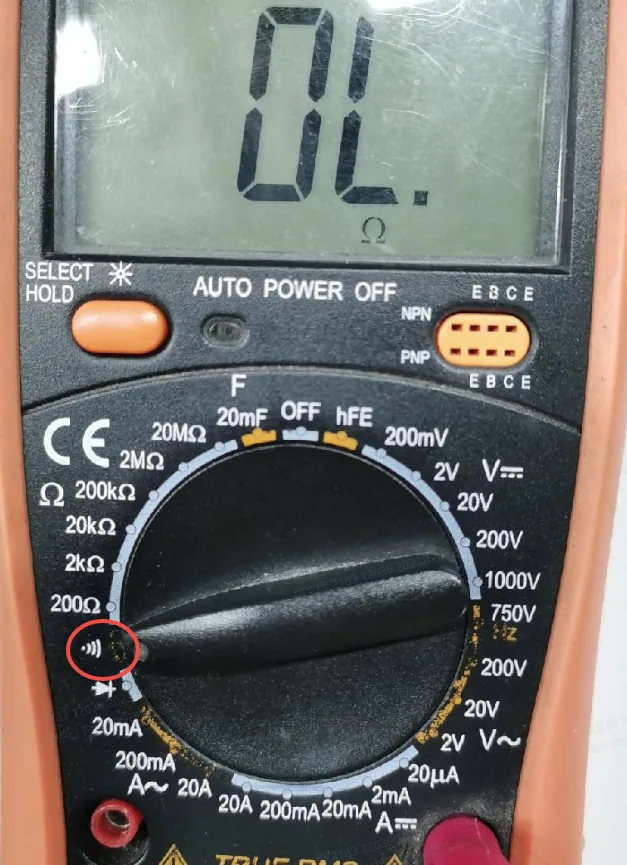

1. Coge un multímetro y ponlo en modo continuidad (zumbador).

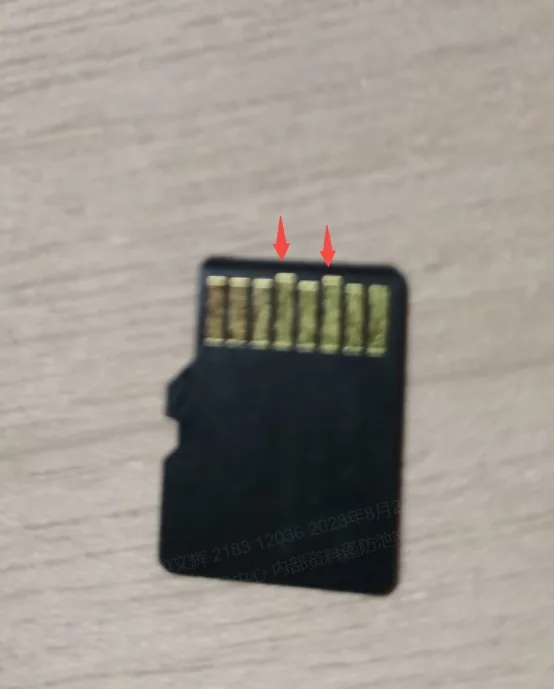

2. Coge las sondas y comprueba los dos pines que se muestran en la foto.
3. Si suena el zumbador, es probable que la tarjeta SD esté en cortocircuito.

Nota:

• La tarjeta SD debe estar en formato FAT32 y tener menos de 32 GB.
• Las tarjetas de terceros no están probadas y puede que no sean compatibles con la máquina.
• Se recomienda ponerse en contacto con el soporte técnico de MDPI para la sustitución de la tarjeta.
• Puedes sustituir la tarjeta SD siguiendo el tutorial en vídeo:

#3 Comprueba el adaptador de corriente

Inspecciona el estado del indicador luminoso del adaptador de corriente y sigue las instrucciones de más abajo según corresponda para resolver el problema:

Indicador del adaptador parpadeando:

• Desconecta el adaptador de la S1.
  • Si la luz del adaptador sigue parpadeando, indica que el adaptador está averiado. Sustitúyelo para resolver el problema. Ponte en contacto con el soporte técnico de MDPI para conseguir un recambio.
  • Si la luz del adaptador deja de parpadear al desconectarlo de la máquina, pero vuelve a parpadear al reconectarlo, sugiere que hay un cortocircuito en la placa de control principal. Ponte en contacto con el soporte técnico de MDPI con estos resultados de diagnóstico para recibir más ayuda.

Indicador del adaptador encendido:

• Observa si el indicador de encendido del adaptador está encendido y fijo.

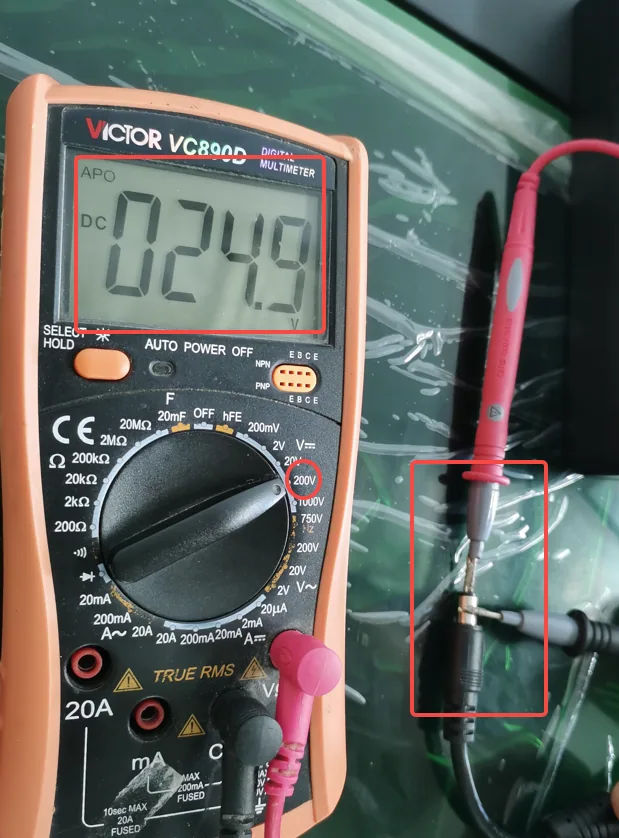

• Si tienes un multímetro a mano, ponlo en modo de voltaje CC para comprobar si el voltaje de salida está dentro del rango aceptable (25 V).
  • Si el voltaje no está dentro del rango aceptable, indica que el adaptador está averiado. Sustitúyelo para resolver el problema. Ponte en contacto con el soporte técnico de MDPI para conseguir un recambio.

#4 Comprueba la placa de control principal

La resistencia de la placa de control

• En algunos casos, la resistencia de la placa de control puede desprenderse durante el transporte.

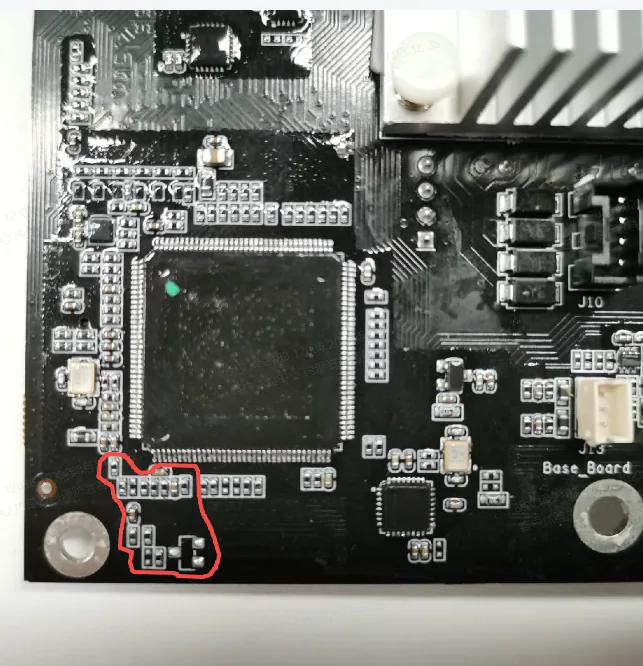

• Comprueba si falta la resistencia negra rodeada en la foto.
• Si es así, hay que sustituir la placa de control principal.

Las lecturas de voltaje (1)

1. Conecta el adaptador de corriente a la placa de control principal.
2. Enciende la placa de control principal.
3. Pon el multímetro en modo de voltaje CA.

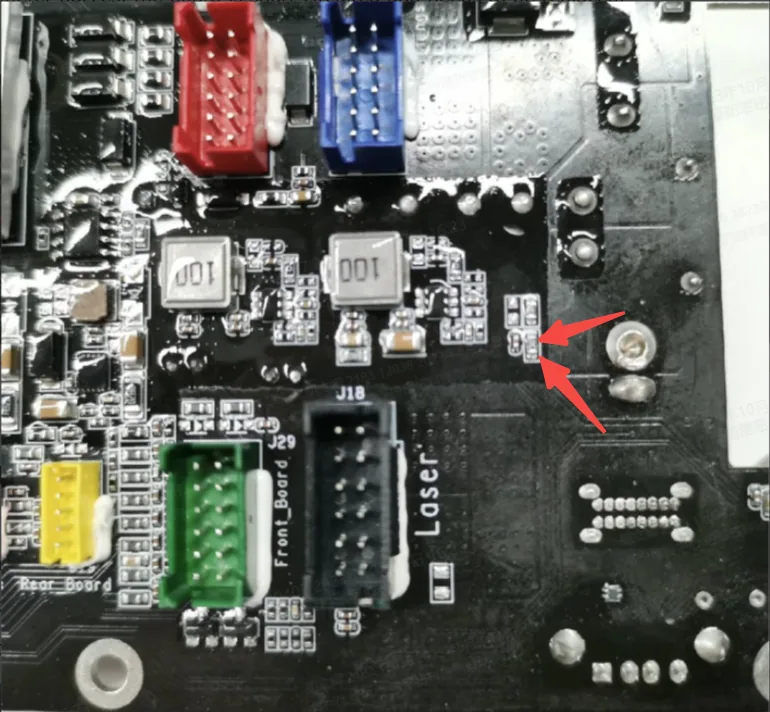

4. Coloca las sondas en los pines señalados en la foto de abajo.
5. Comprueba si la lectura de voltaje ronda los 3,2 V~3,3 V.
6. Si no, la placa de control principal está defectuosa y hay que sustituirla.

Nota: La placa de control tiene una capa de recubrimiento protector (conformal coating) que puede afectar a las lecturas del multímetro. Asegúrate de que las sondas hacen buen contacto con los pines para obtener resultados precisos.

Las lecturas de voltaje (2)

1. Pon el multímetro en modo continuidad (zumbador).

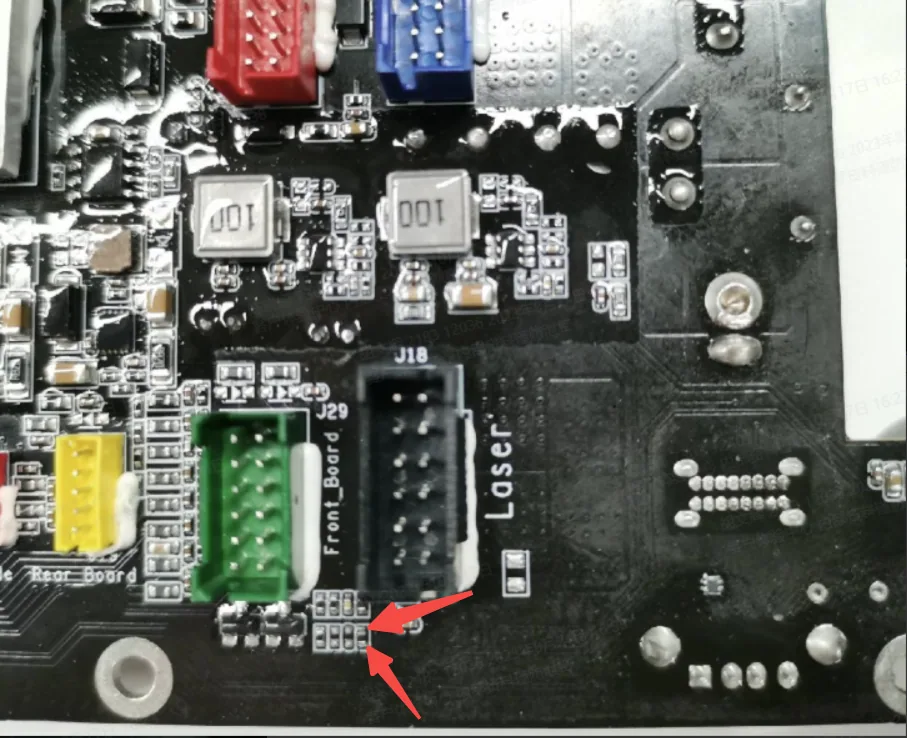

2. Coloca las sondas en los pines señalados en la foto de abajo.
3. Si el multímetro suena, la placa de control principal tiene un cortocircuito y hay que sustituirla.

Contacto

Si tienes alguna pregunta, no dudes en ponerte en contacto con el soporte técnico de MDPI.
