Guía de usuario de xTool S1
Puedes descargar la versión en PDF en varios idiomas.
English – xTool S1 Quick Start Guide | Deutsch – Kurzanleitung | Español – Guía de inicio rápido |
Français – Guide de démarrage rapide | Italiano – Guida rapida | Nederlands – Korte handleiding |
Português – Manual de referência rápida | 日本語 – クイックガイド | 한국어 – 빠른 시작 가이드 |
繁體中文 – 快速入門指南 | 简体中文 – 快速使用指南 |
|
Vídeo tutorial
Desembala y comprueba
Desembala la xTool S1 y comprueba los elementos que vienen en la caja. Si encuentras piezas que faltan o están rotas, ponte en contacto con el soporte técnico de MDPI para asistencia posventa.
| xTool S1 |
| Módulo láser |
| Sensor de distancia |
| Tubo de extracción de humos |
| Llave |
| Cable de alimentación y adaptador |
| Cable USB |
| Tornillo M3*8 （Repuesto） |
| Tornillo M3*10 |
| Destornillador |
| Grasa |
| Caja de almacenamiento de piezas |
| Pack de materiales |
| Guía de inicio rápido |
| Instrucciones de seguridad |
| Folleto |
Nota: Algunos packs pueden incluir un único Manual de usuario, que combina la Guía de inicio rápido y las Instrucciones de seguridad.
Conoce tu xTool S1

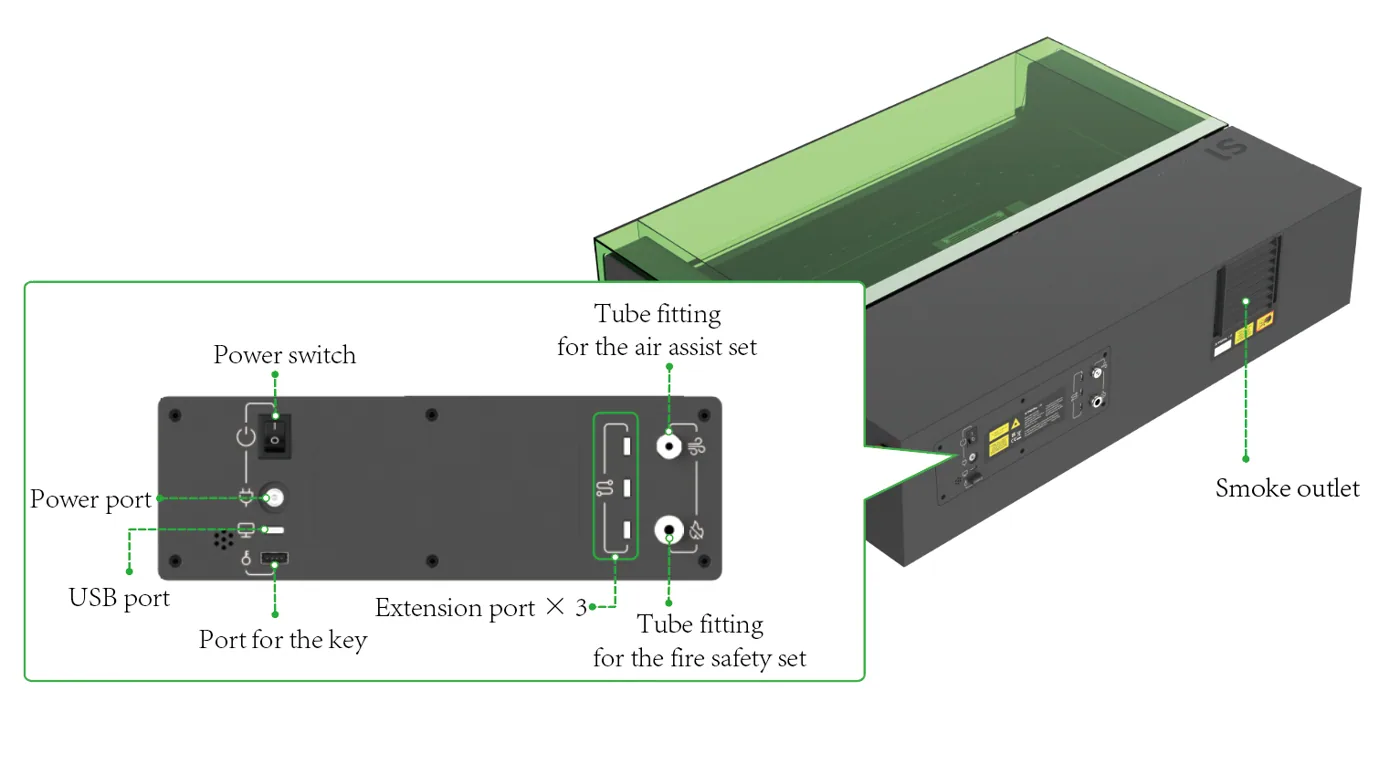

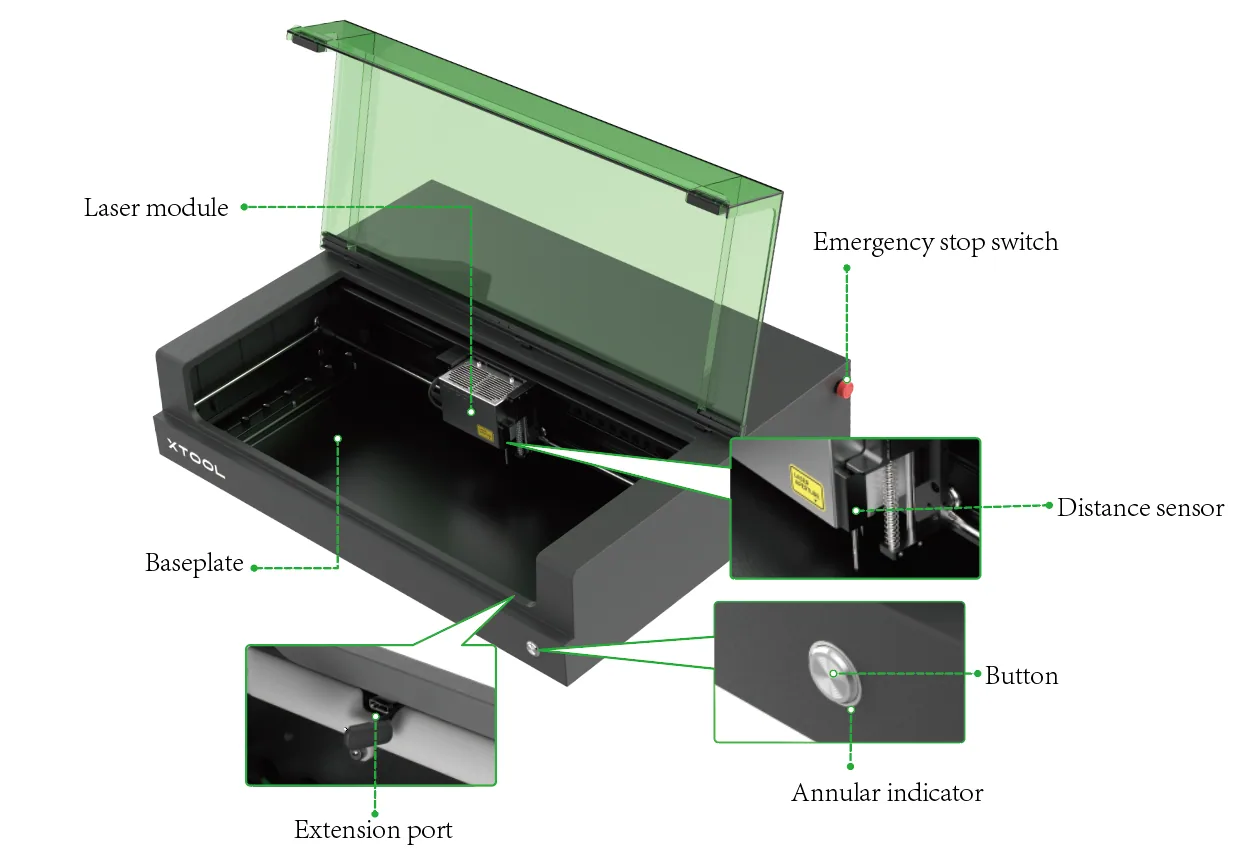

Estructura del producto
Descripción del indicador
Zumbador | Indicador del logotipo | Indicador del mando | Estado de la máquina |
/ | Blanco fijo | En espera | / |
Púrpura parpadeante | Configuración de red (dispositivo desconectado del software) | Mantén pulsado para configurar la red | |
Púrpura fijo | En espera, conectado al software por Wi-Fi | / | |
Blanco parpadeando lentamente | Arrancando | / | |
Enfocando automáticamente | Mantén pulsado para cancelar el enfoque automático | ||
Midiendo superficie curva | Mantén pulsado para cancelar la medición de superficie curva | ||
Encuadre | / | ||
Azul fijo | Localizando el material | Pulsación corta para marcar un vértice; mantén pulsado para cancelar la localización del material | |
Verde parpadeando lentamente | Ejecutando una tarea | Pulsación corta para pausar el procesado; mantén pulsado para cancelar el procesado | |
Púrpura parpadeando lentamente | Actualizando el firmware | / | |
Amarillo parpadeando 3 veces | Se produce un error en la tarjeta TF | / | |
Un pitido | Azul fijo | Listo para encuadrar | Pulsación corta para iniciar el encuadre; mantén pulsado para cancelar el encuadre |
Listo para trabajar | Pulsación corta para iniciar el procesado; mantén pulsado para cancelar el procesado | ||
Azul parpadeando lentamente | Tarea en pausa | Pulsación corta para continuar el procesado; mantén pulsado para cancelar el procesado | |
Rojo parpadeante | Se produce un error en el movimiento | Pulsación corta para detener la alarma | |
Amarillo parpadeante | La tapa no está completamente cerrada durante el funcionamiento. | / | |
Pitido de 3 segundos | Amarillo parpadeante | Se produce un error | Pulsación corta para detener la alarma |
Rojo parpadeante | Se produce un error en la comunicación Wi-Fi | / | |
Pitido continuo | Rojo parpadeante | Llama detectada | Pulsación corta para detener la alarma |
Especificaciones
| xTool S1 40 W | xTool S1 20 W |
|---|---|---|
Certificaciones del producto | IEC/EN60825 | IEC/EN60825 |
Potencia del láser | 40 W | 20 W |
Tamaño del punto | 0.08 × 0.10 mm | 0.08 × 0.06 mm |
Velocidad de trabajo | 600 mm/s | 600 mm/s |
Área de trabajo | 498 × 319 mm | 498 × 330 mm |
Área de trabajo con alimentador de cinta transportadora automático | 470 × 3000 mm (se requieren raíles de transporte adicionales) | 470 × 3000 mm (se requieren raíles de transporte adicionales) |
Voltaje de salida | 25 V 11 A | 24 V 8 A |
Tipo de conexión | USB/Wi-Fi | USB/Wi-Fi |
Sistemas compatibles con XCS | Teléfono: Android e iOS | Teléfono: Android e iOS |
Software | XCS/Lightburn | XCS/Lightburn |
Archivos compatibles | SVG/DXF/JPG/JPEG/PNG/BMP/TIF | SVG/DXF/JPG/JPEG/PNG/BMP/TIF |
Peso del producto | 20 KG | 20 KG |
Tamaño del producto | 765 × 561 × 183 mm (sin la base elevadora) 765 × 561 × 268 mm (con la base elevadora) | 765 × 561 × 183 mm (sin la base elevadora) 765 × 561 × 268 mm (con la base elevadora) |
Preparativos antes de usar la xTool S1

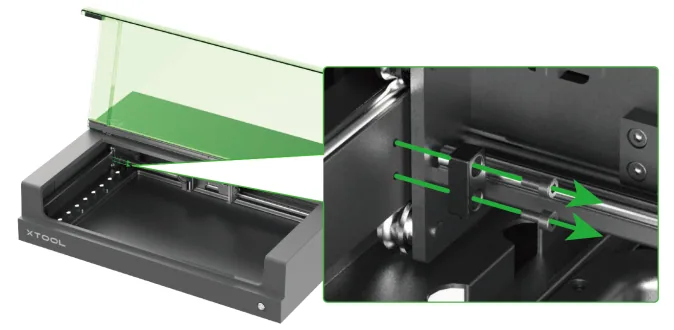

1. Retira las piezas de tope traseras
Nota: la xTool S1 tiene piezas de tope delante de ambos lados de la viga. Las piezas de tope sirven para evitar que los engranajes se desplacen durante el transporte. Antes de usar la xTool S1, debes retirar primero las piezas de tope.
(1) Abre la tapa de la xTool S1.

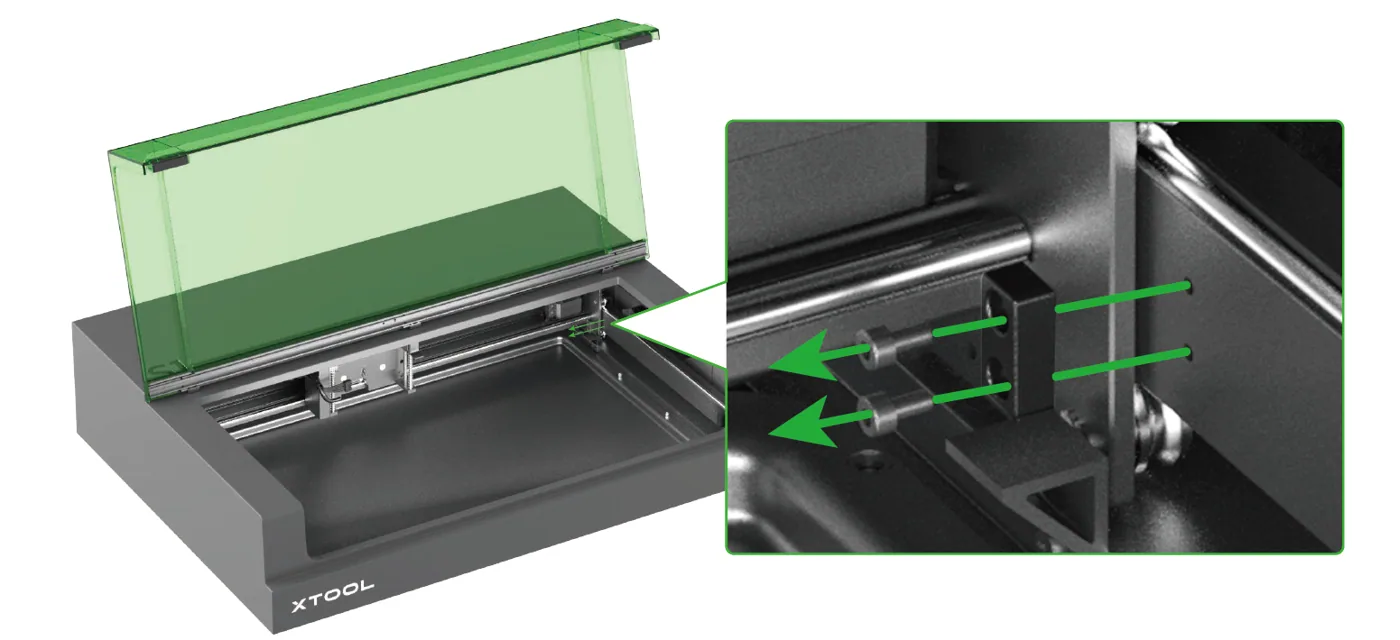

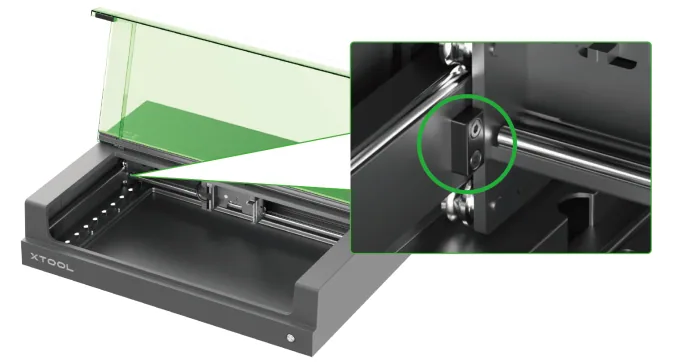

(2) Usa el destornillador para retirar las piezas de tope traseras tanto del lado izquierdo como del derecho.

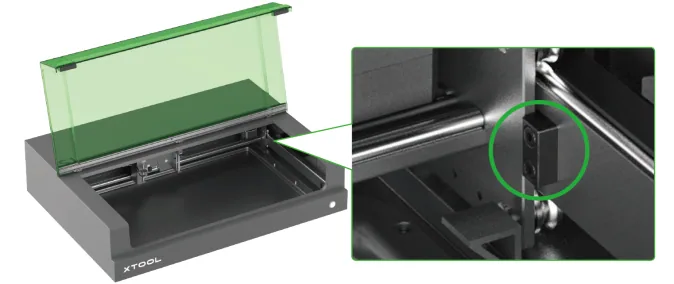

Nota: hay piezas de tope en la parte delantera de los paneles laterales. Sirven para evitar que la viga golpee el panel frontal. Ten cuidado de no retirar estas piezas de tope.
2. Instala el módulo láser

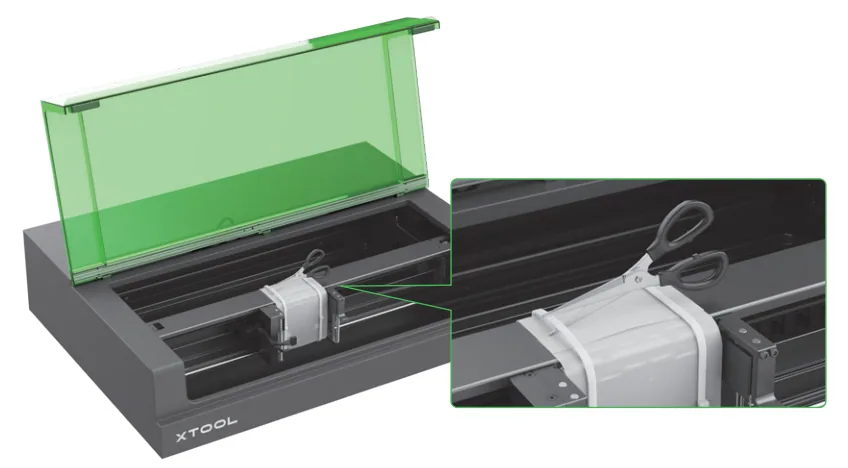

(1) Corta las bridas.

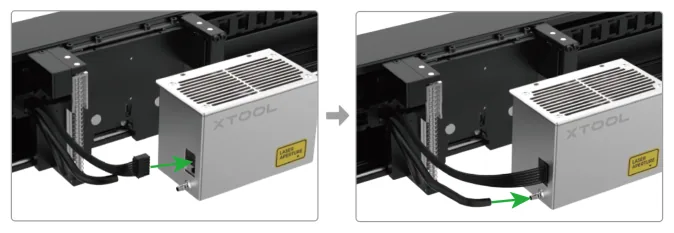

(2) Conecta el cable y el tubo al módulo láser.

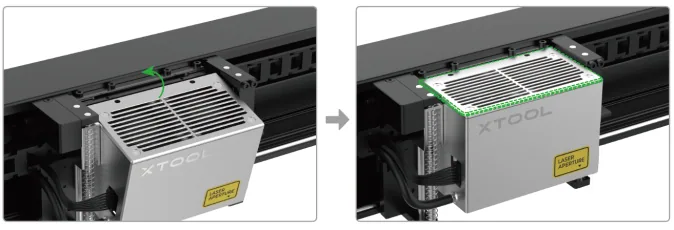

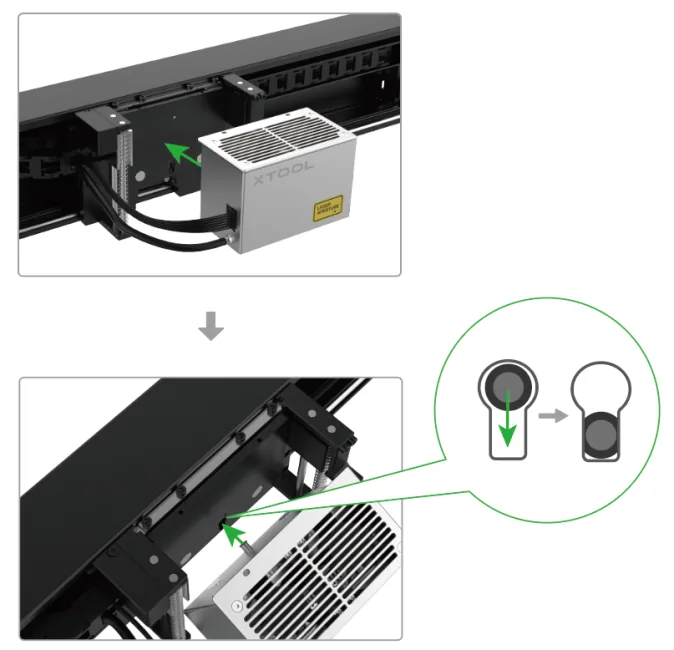

(3) Alinea el pasador de posicionamiento de la parte trasera del módulo láser con el orificio del bloque de guía lineal. Acopla el módulo láser al bloque de guía lineal. Tras insertar el pasador de posicionamiento, baja ligeramente el módulo láser para fijar el pasador en la ranura.

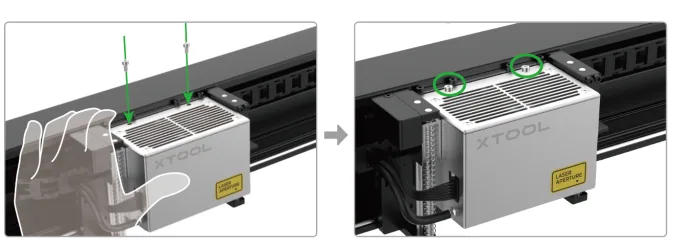

(4) Ajusta el módulo láser para que los dos orificios del panel superior queden alineados con los orificios roscados del bloque de guía lineal. A continuación, sujeta la parte superior del módulo láser en su posición y usa tornillos para fijar el módulo láser.
3. Instala el sensor de distancia

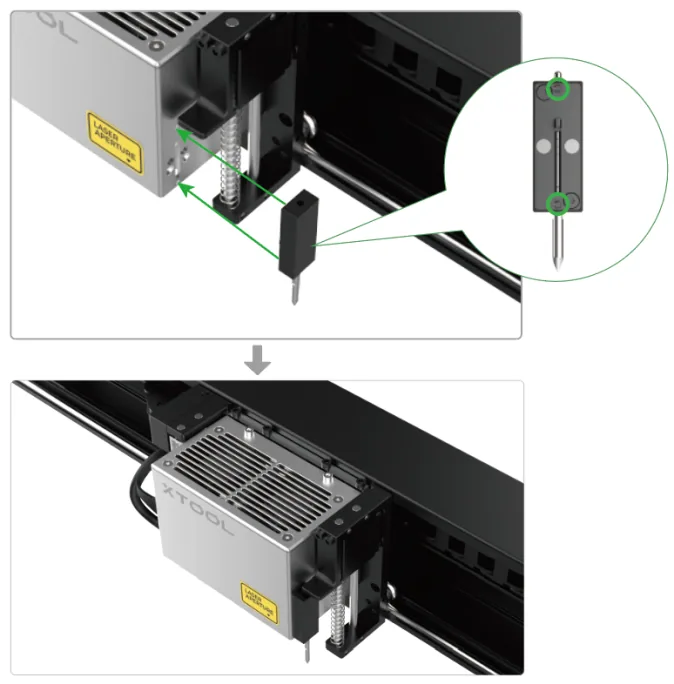

Alinea los dos salientes de la parte trasera del sensor de distancia con los orificios del panel derecho del módulo láser. Después, acerca el sensor de distancia al módulo láser hasta que se acople magnéticamente a él.
4. Instala el tubo de extracción de humos

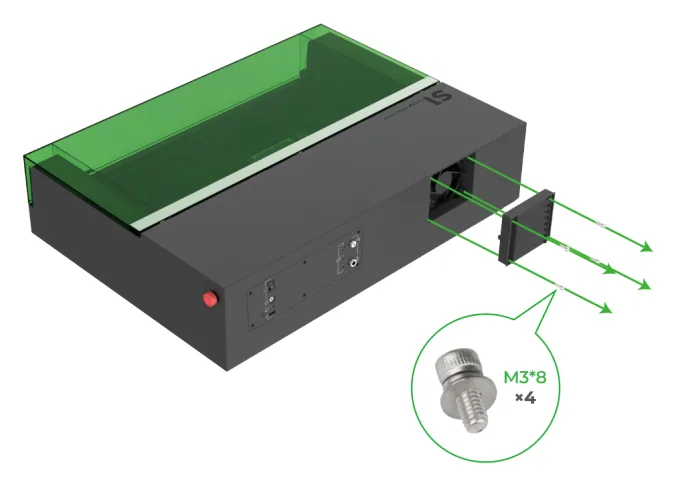

(1) En la parte trasera de la xTool S1, retira los cuatro tornillos que sujetan la rejilla y luego retira la rejilla.
Nota: no dejes el ventilador expuesto. De lo contrario, el haz láser podría escaparse y podrías hacerte daño en las manos si tocas el ventilador durante el procesado láser.
(2) Usa cuatro tornillos para fijar el tubo de extracción de humos a la salida de humos.
(3) Estira el tubo de extracción de humos y saca su extremo por la ventana o conéctalo a un purificador de humos.

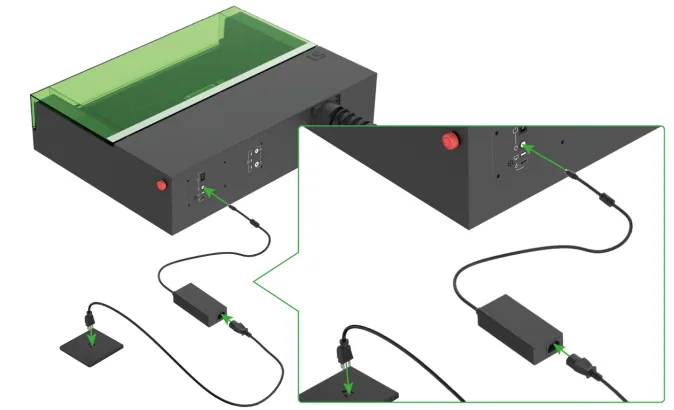

5. Conecta la alimentación
Usa el cable de alimentación y el adaptador para conectar la xTool S1 a una toma de corriente.

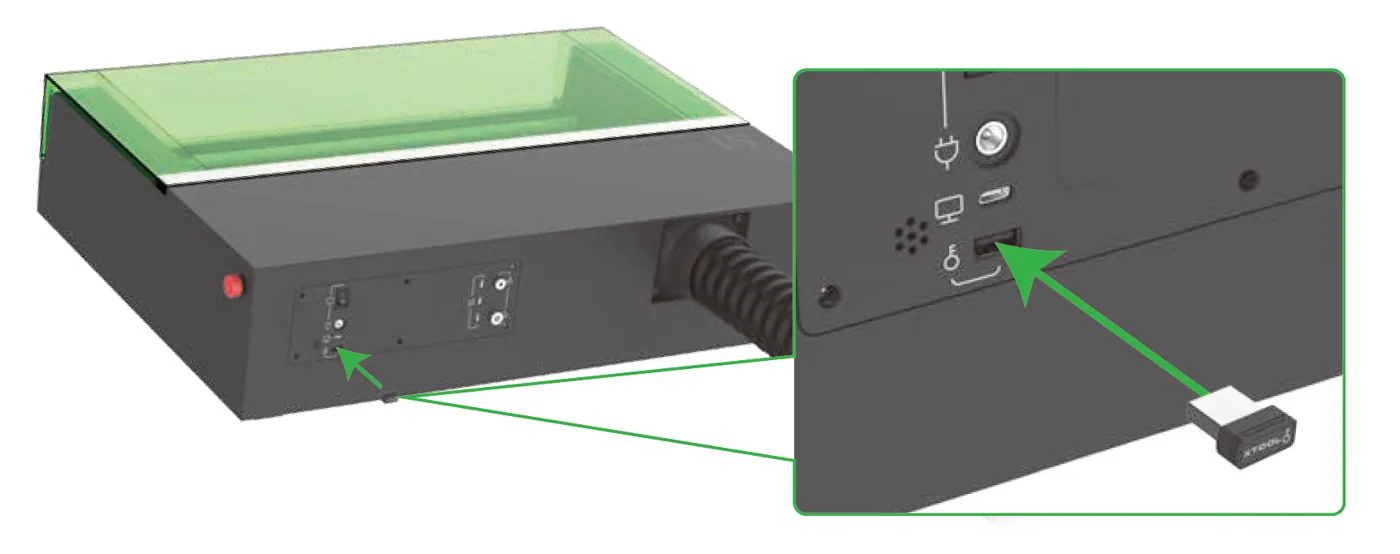

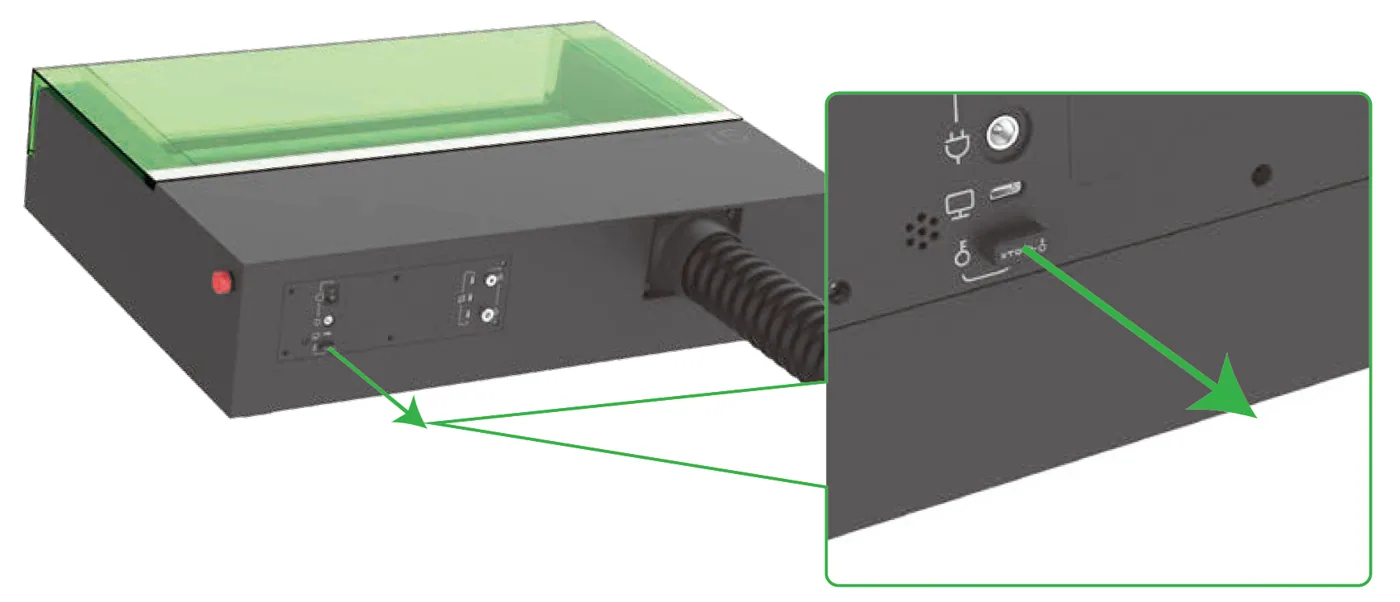

6. Inserta la llave
Inserta la llave en el puerto correspondiente de la parte trasera de la xTool S1.
7. Comprueba el botón de parada de emergencia
Revisa la máquina y asegúrate de que el botón de parada de emergencia no esté pulsado.
8. Enciende la xTool S1

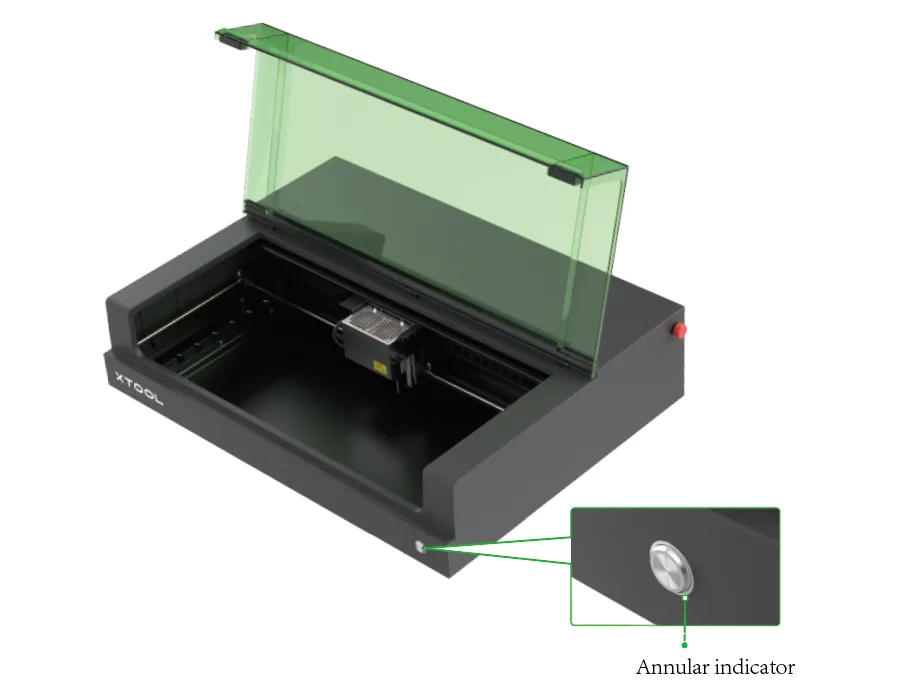

Enciende la xTool S1. Espera hasta que se ilumine el indicador anular.
Usa tu xTool S1
Uso con XCS
Consulta las siguientes instrucciones para manejar la xTool S1 con el software xTool Creative Space (XCS):
- Cómo conectar la xTool S1 por Wi-Fi o IP
- (XCS V2.1) Manejar la xTool S1 con XCS en tu ordenador
- Usar xTool Creative Space (XCS) para manejar la xTool S1
- (XCS V2.1) Manejar la xTool S1 con XCS en tu teléfono móvil
- (XCS V2.1) Manejar la xTool S1 con XCS en el iPad
Uso con xTool Studio
Consulta las siguientes instrucciones para manejar la xTool S1 con xTool Studio:
- Conectar y configurar la xTool S1 con xTool Studio
- Procesar en superficies planas con la xTool S1
- Procesar un material curvo con la xTool S1
- Usar el accesorio rotatorio 2 (RA2) con la xTool S1
- Usar el alimentador de cinta transportadora con la xTool S1
- Usar la xTool S1 para grabar mallas de serigrafía
Parada de emergencia

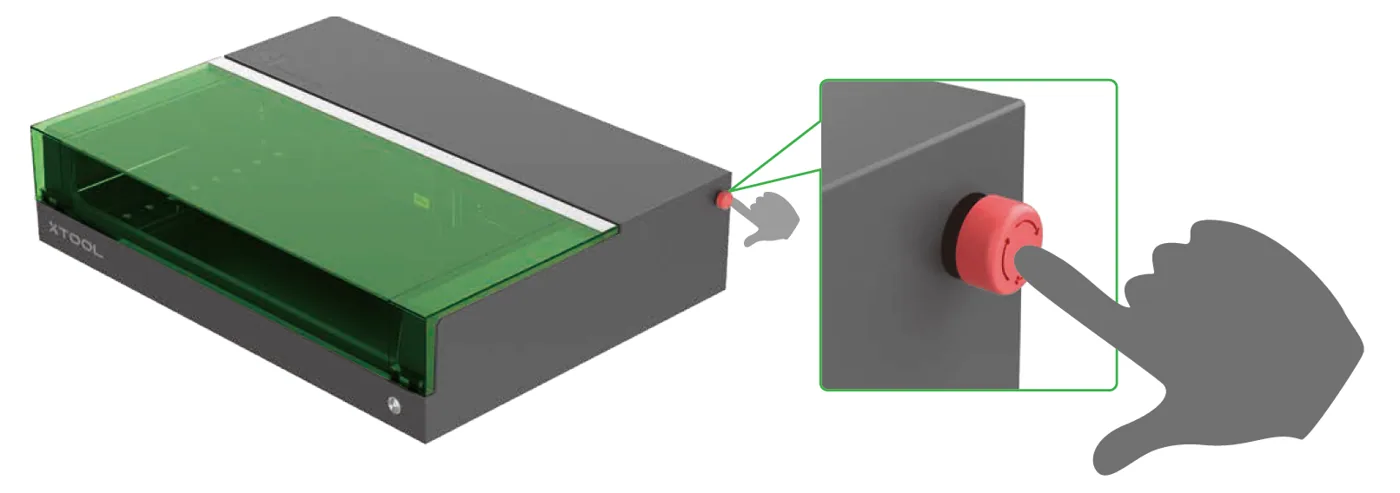

Si se producen errores o fallos de la máquina durante el procesado de material, puedes pulsar el interruptor de parada de emergencia para apagar la máquina y detener el procesado.

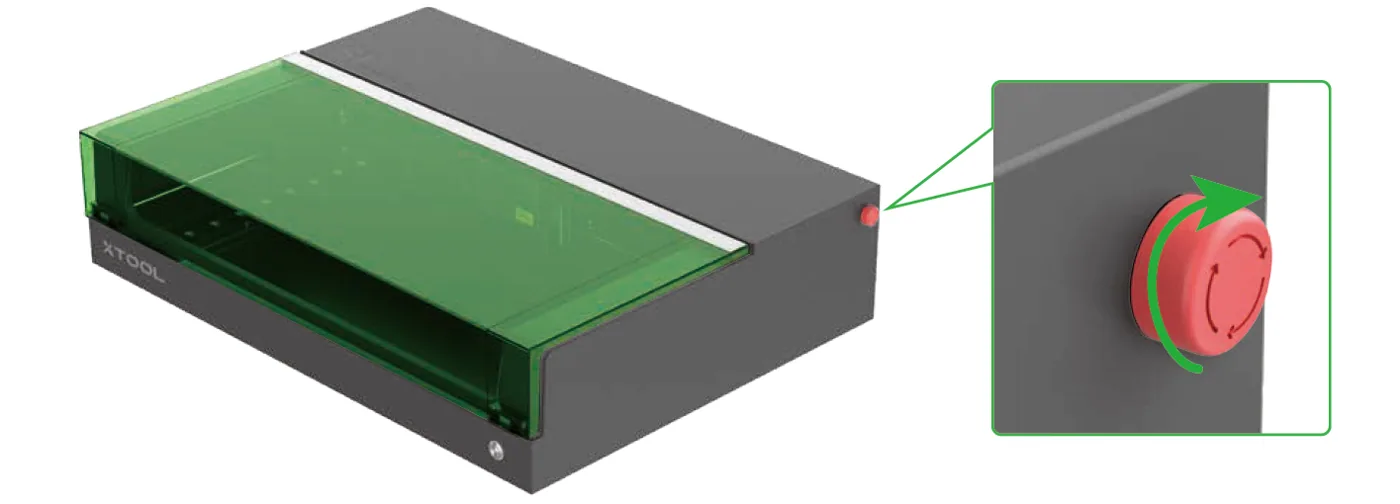

Una vez resueltos los errores de procesado o los fallos de la máquina, puedes girar el interruptor de parada de emergencia para restablecerlo, y la máquina recuperará la alimentación.
Control de acceso al funcionamiento
Puedes usar las llaves para controlar el acceso al procesado y a las funciones relacionadas. Sin una llave, la máquina no puede emitir haz láser. Guardando las llaves, puedes evitar que niños u otras personas sin conocimientos sobre el manejo del láser utilicen la máquina.
Para evitar que otras personas usen tu máquina, puedes retirar la llave para bloquear el procesado y las funciones relacionadas.
Para desbloquear el procesado y las funciones relacionadas, inserta correctamente la llave.
Usa la xTool S1 con accesorios
Base elevadora
Desembalar y montar la base elevadora de la xTool S1
Desembalar y montar la base elevadora de la xTool S1 (Clase IV)
Guía de usuario de la base elevadora de la xTool S1 compatible con el alimentador de cinta transportadora
Accesorio rotatorio
(XCS V2.1) Usar el accesorio rotatorio con la xTool S1
Inicio rápido del accesorio rotatorio con la xTool S1
Alimentador de cinta transportadora
Guía de usuario del alimentador de cinta transportadora automático de la xTool S1
Desembalar el alimentador de cinta transportadora automático de la xTool S1
(XCS V2.1 y posteriores) Usar el alimentador de cinta transportadora con la xTool S1
Serigrafía
Usar la xTool S1 para grabar mallas de serigrafía
Usar la pieza de fijación del marco para la xTool S1
Asistencia de aire
Usar el xTool Air-Compress Assist en la xTool S1
Solucionar problemas: el Air Compress Assist no se conecta a la S1
Cómo conectar el Air Assist Set a la xTool S1
Kit de seguridad contra incendios
Usar el xTool Fire Safety Set en la xTool S1
El Fire Safety Set de la xTool S1 explicado
