La serigrafía consta principalmente de tres pasos: montar la malla, grabar la malla e imprimir el diseño. Puedes usar la xTool S1 para grabar la malla y después imprimir.

Nota: Para más información sobre cómo empezar con la serigrafía, consulta la Guía de lectura de la xTool Screen Printer.

1. Monta la malla y colócala en el área de trabajo

(1) Sigue las instrucciones de «Guía paso a paso: (1) Montar una malla» para montar la malla en el marco.

(2) Da la vuelta al conjunto de la malla, con la parte trasera hacia arriba.

Nota: Para lograr un mejor resultado de procesado y proteger la base, se recomienda colocar la parte trasera de la malla hacia arriba.

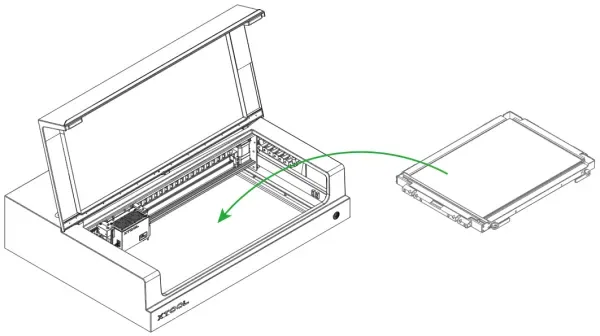

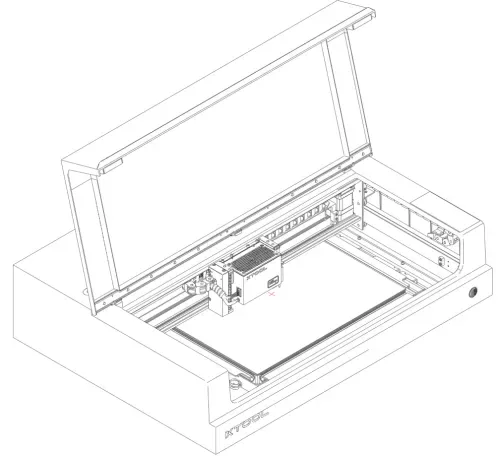

(3) Abre la tapa de la xTool S1 y coloca el conjunto de la malla de forma estable sobre la base.

Nota: Hay una pequeña zona a la izquierda de la base fuera del alcance del láser. Se recomienda colocar el conjunto de la malla a la derecha del centro para asegurar un área procesable mayor.

Nota: Si necesitas grabar varias mallas para impresión a varios colores, se recomienda usar la pieza de fijación del marco para xTool S1. Para más información sobre cómo usar una pieza de fijación del marco y procesar mallas para impresión a varios colores, consulta «Usar la pieza de fijación del marco para xTool S1» y «Procesar mallas por capas para impresión a varios colores».

2. Abre o crea un proyecto

Puedes abrir un proyecto para empezar a procesar o crear uno nuevo. Si creas un proyecto nuevo, tendrás que diseñar los patrones y configurar los parámetros desde cero.

Abrir un proyecto

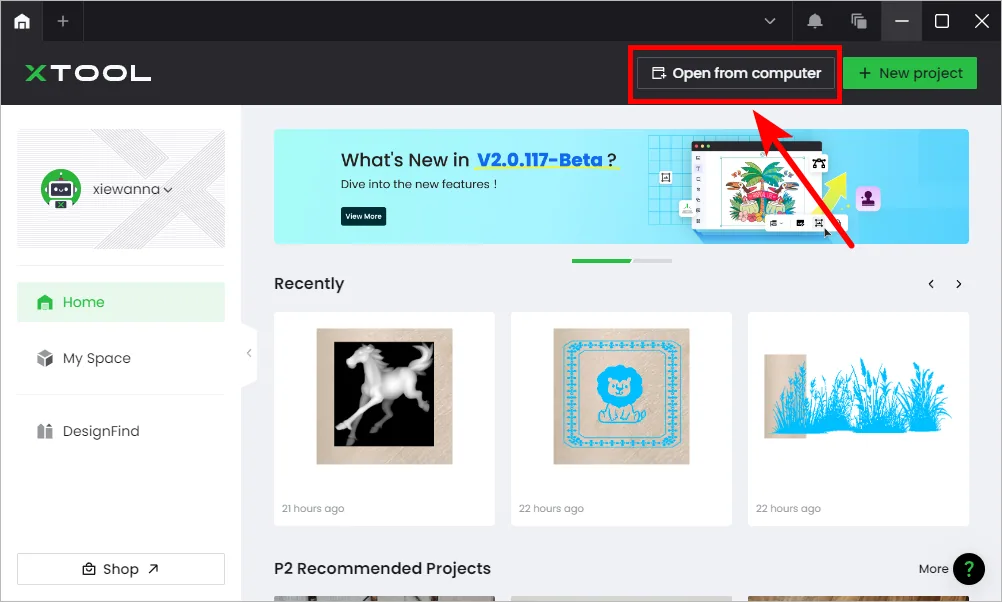

En la pantalla de inicio de xTool Creative Space (XCS), haz clic en Abrir desde el ordenador. En la ventana emergente, selecciona un archivo de tipo Proyecto de xTool Creative Space (.xcs) y haz clic en Abrir.

Nota: El archivo de proyecto puede contener información como los patrones de procesado, los modos de procesado y los parámetros de procesado. Sin embargo, si el modelo de máquina, el modo de procesado o el grosor del material usado en el proyecto difieren de la situación actual, tendrás que restablecer los parámetros correspondientes.

Crear un proyecto nuevo

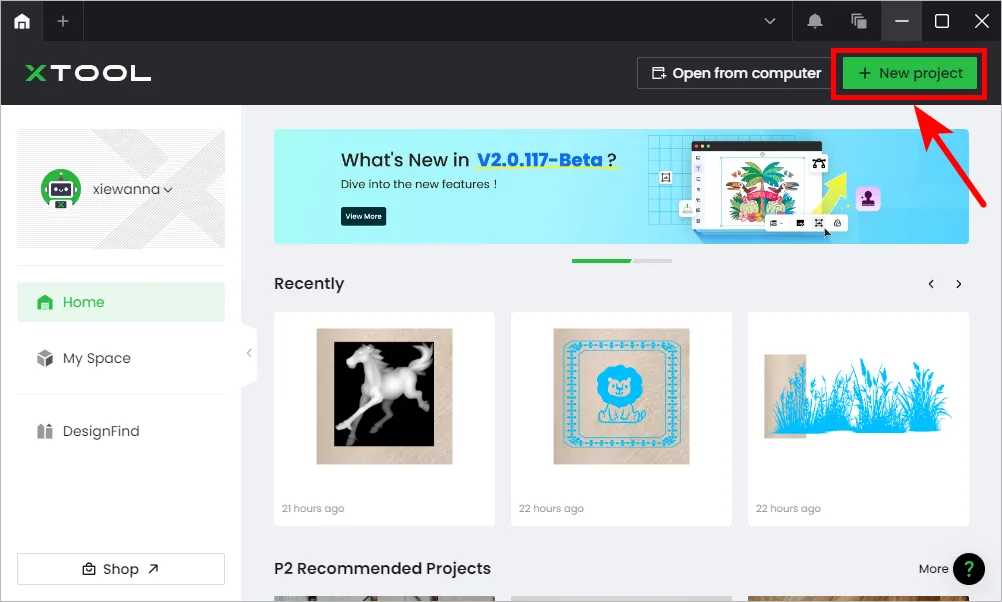

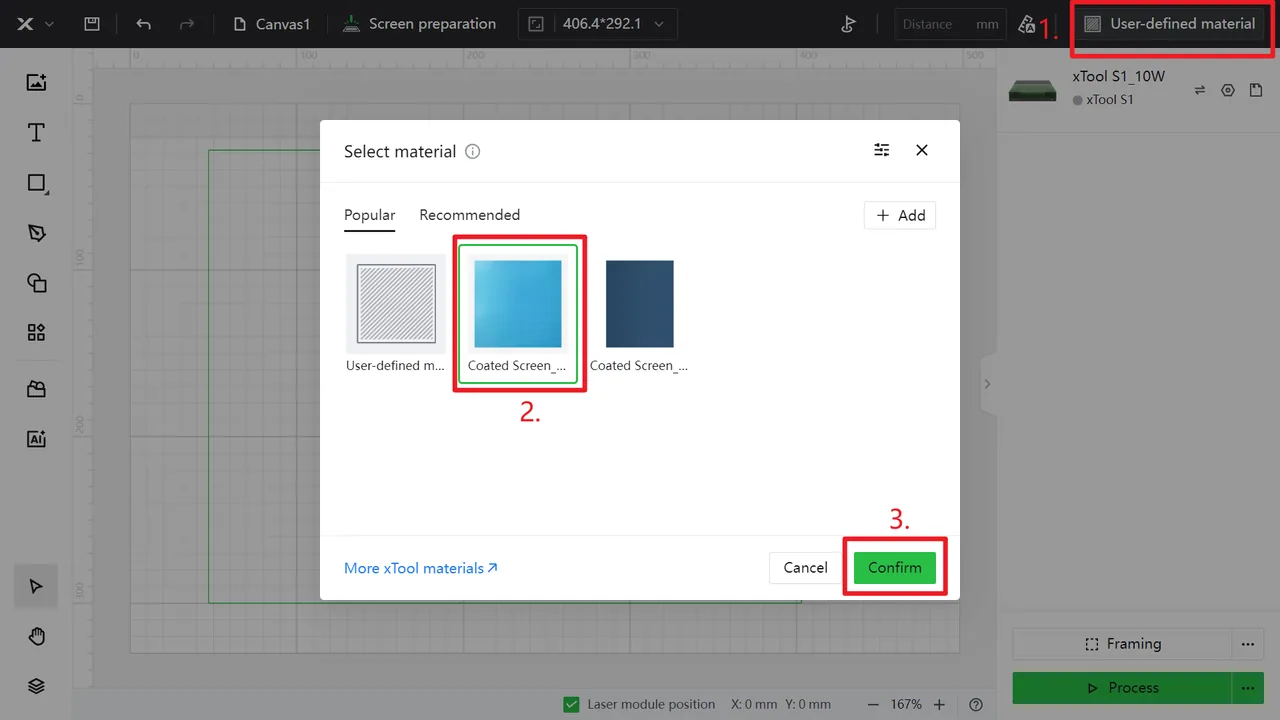

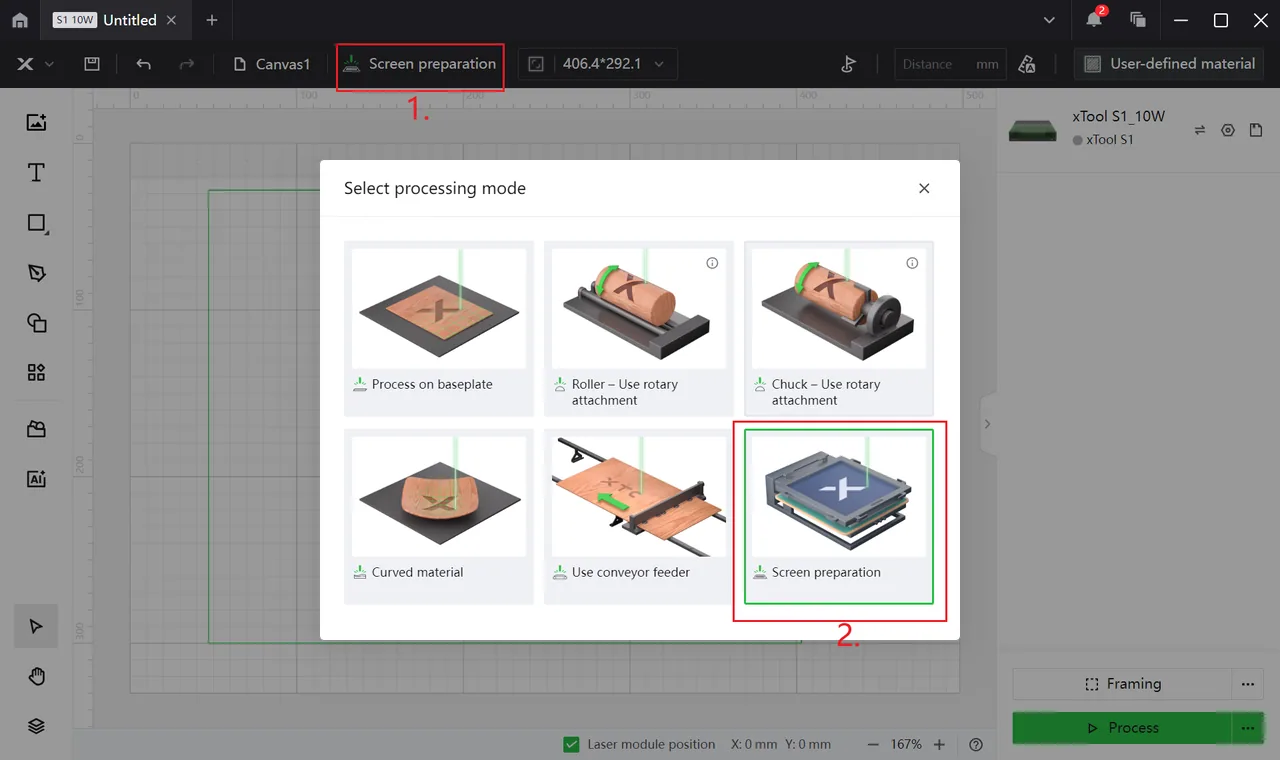

En la pantalla de inicio de XCS, haz clic en + Nuevo proyecto. 3. Selecciona el modo de procesado y el nombre del material(1) En la parte superior de XCS, haz clic en el nombre del modo de procesado actual y selecciona Preparación de malla como modo de procesado.  (2) En la esquina superior derecha, haz clic en Material personalizado. Después, según el material que hayas comprado, selecciona una Malla recubierta de 100 hilos o 200 hilos. Y haz clic en Confirmar.

Nota: No recomendamos usar materiales personalizados, porque al elegir la malla recubierta oficial los parámetros se ajustan automáticamente y el resultado del procesado está prácticamente garantizado.

 (3) Activa o desactiva Posición del módulo láser según lo necesites.

Nota: Si activas Posición del módulo láser, XCS mostrará la posición del módulo láser en tiempo real. La cruz roja del lienzo indica el módulo láser, y las coordenadas del módulo láser aparecen junto a Posición del módulo láser.

4. Ajusta el enfoque del láser

La xTool S1 tiene un sensor de distancia que puede medir la distancia entre el módulo láser y la superficie del material. También puedes medir y calcular manualmente la distancia entre el módulo láser y la superficie del material, e introducir los valores obtenidos en XCS.

Durante el procesado, la xTool S1 realizará el enfoque automático según el parámetro Distancia.

• Medición automática

(1) Mueve el módulo láser sobre el material. Asegúrate de que el punto de localización cae sobre la superficie del material.

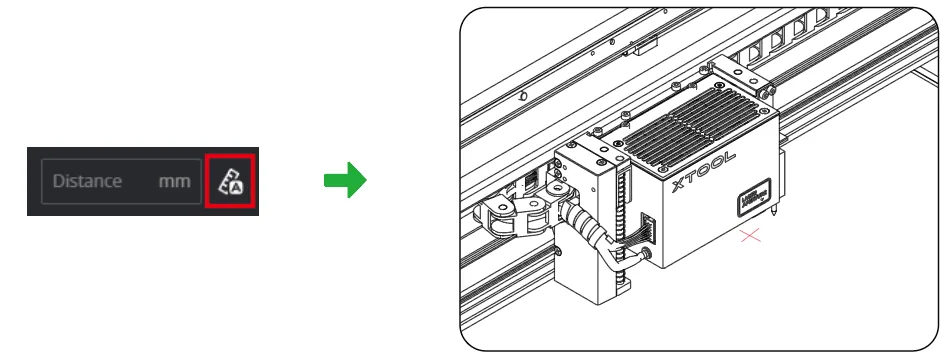

(2) En la esquina superior derecha de XCS, haz clic en el icono de medición automática y la xTool S1 medirá automáticamente la distancia entre el módulo láser y la superficie del material.

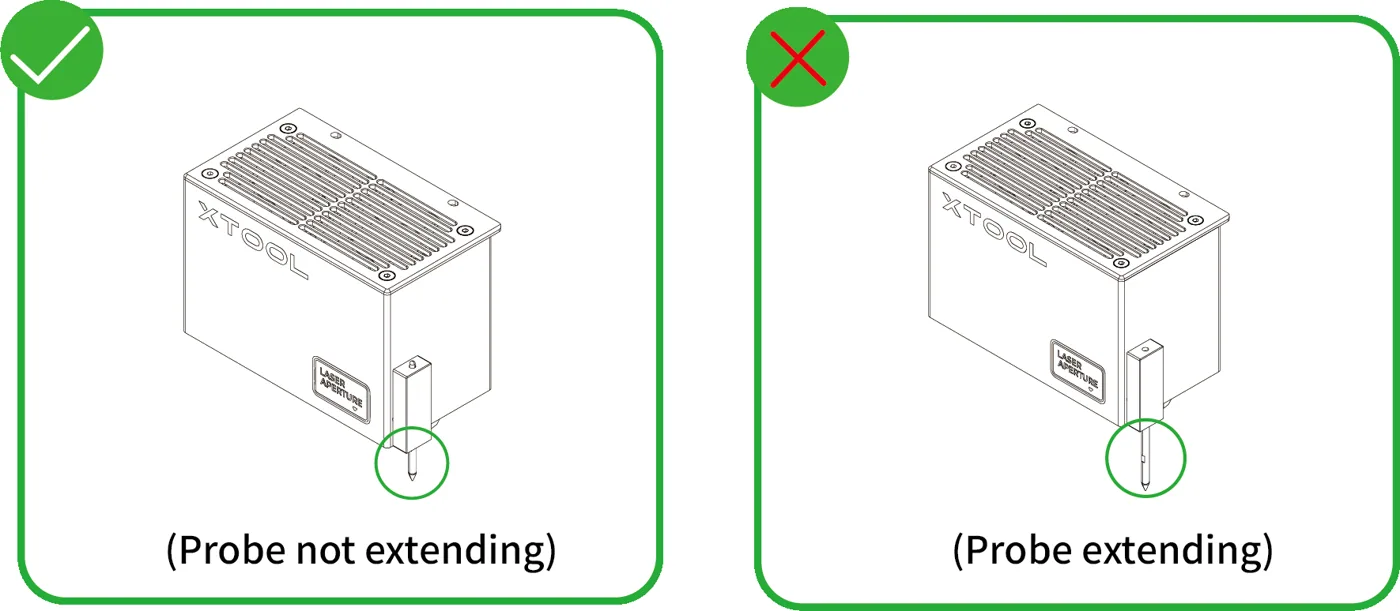

Nota: Antes de la medición automática, asegúrate de que la sonda del sensor de distancia no esté extendida.

• Medición manual

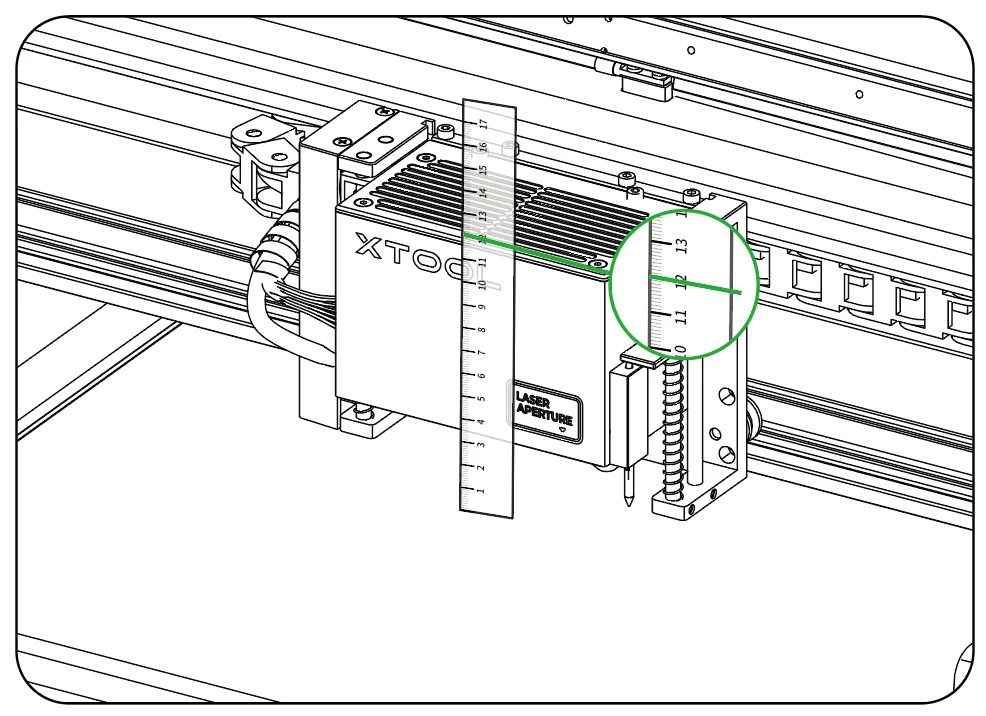

(1) Usa una regla para medir la distancia desde la superficie del material hasta la parte superior del módulo láser.

(2) Resta 100 mm (3,937 pulgadas) al valor medido en el paso (1) e introduce el valor calculado como Distancia en la esquina superior derecha de XCS.

5. Marca la posición de la malla en el lienzo

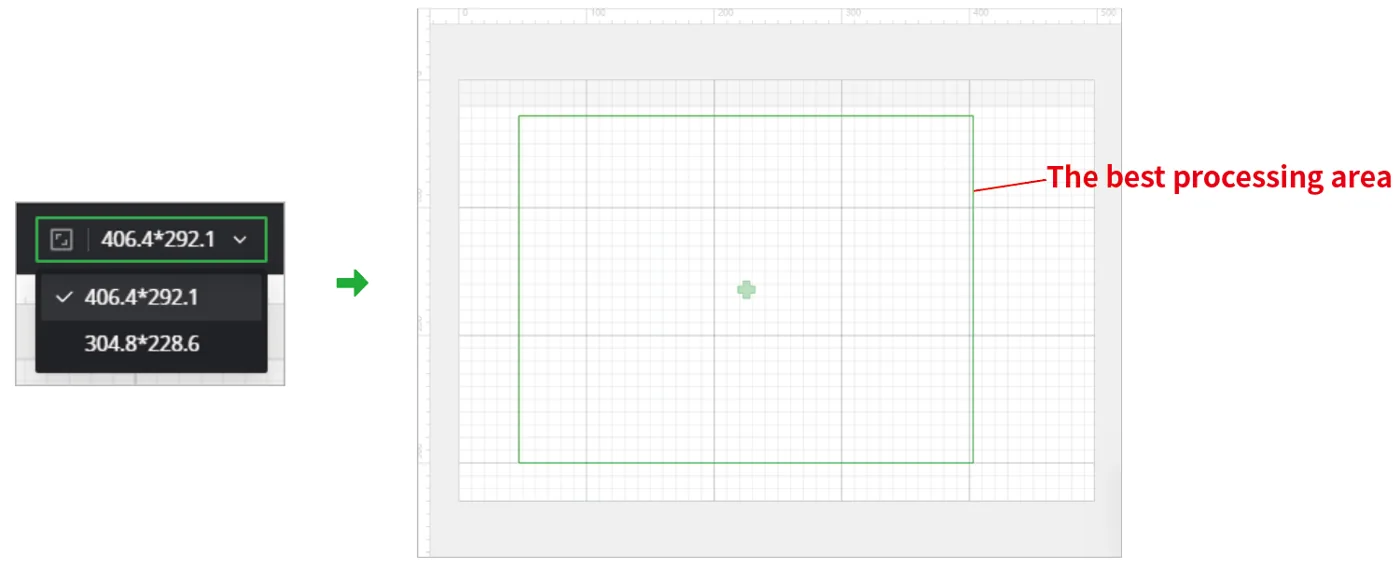

Nota: Si usas la pieza de fijación del marco para fijar el marco en el área de trabajo, no necesitas marcar el área de procesado. Selecciona el tamaño de tu malla y XCS mostrará el mejor área de procesado en el lienzo con un rectángulo verde.

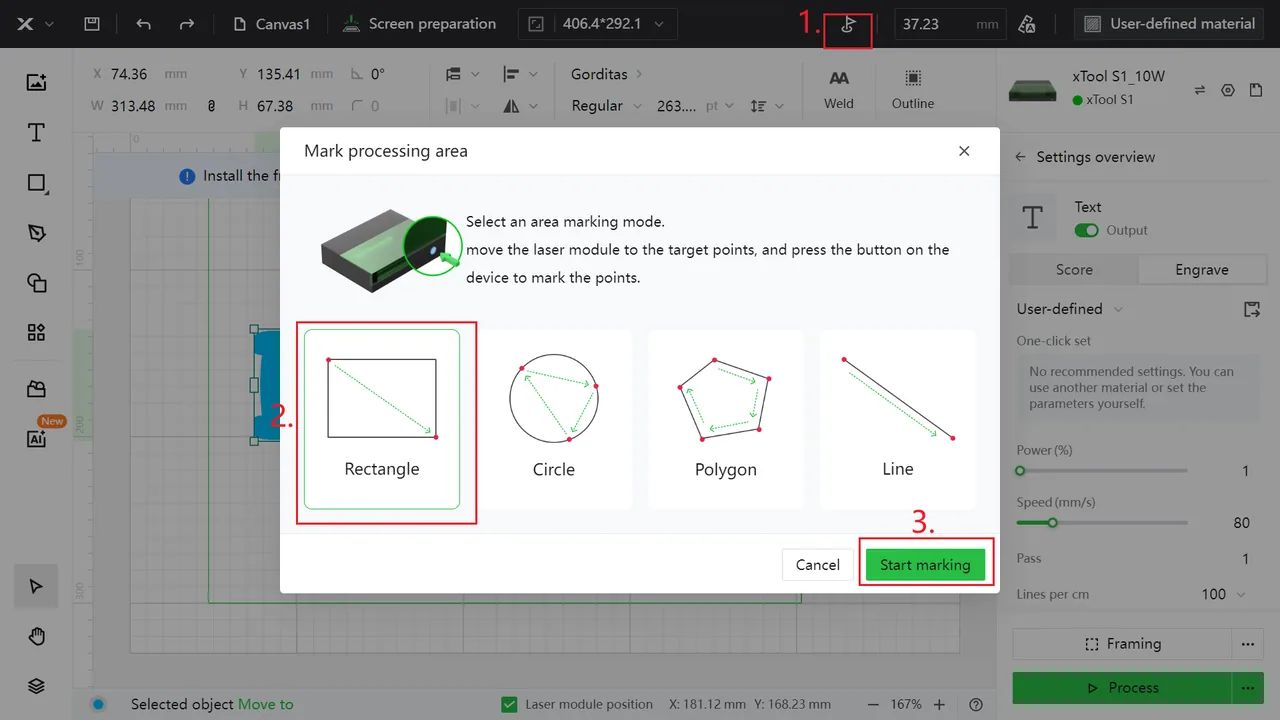

(1) En la esquina superior derecha de XCS, haz clic en el icono Marcar área de procesado .

(2) Selecciona Rectángulo y haz clic en Empezar a marcar.

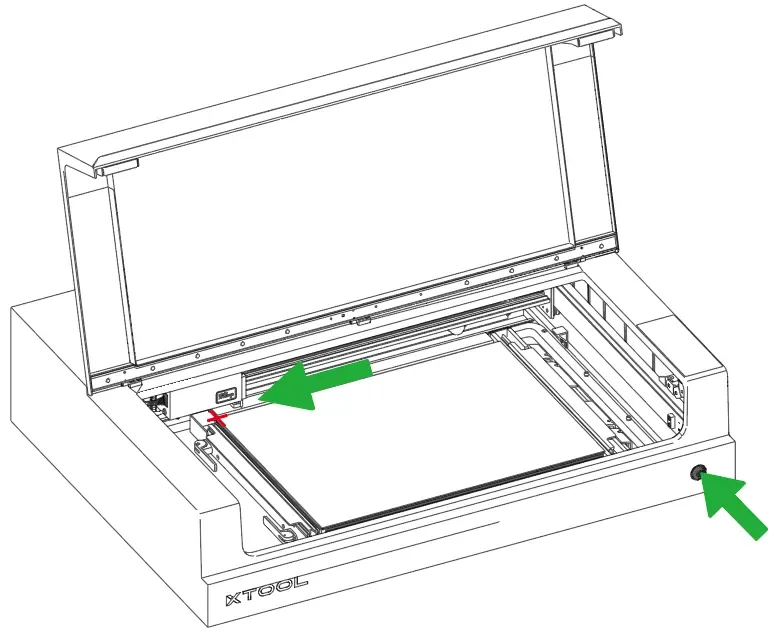

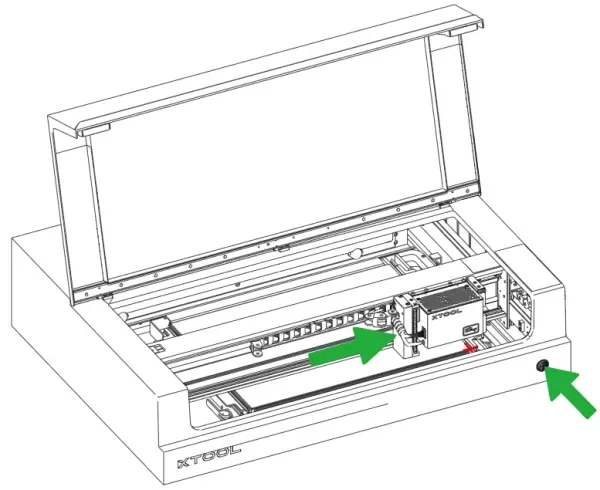

(3) Mueve manualmente el módulo láser para que el punto de la cruz roja caiga en el vértice superior izquierdo de la malla y pulsa el botón del dispositivo para registrar la posición. Después, vuelve a mover el módulo láser hasta que el punto de la cruz roja caiga en el vértice inferior derecho de la malla y pulsa el botón del dispositivo.

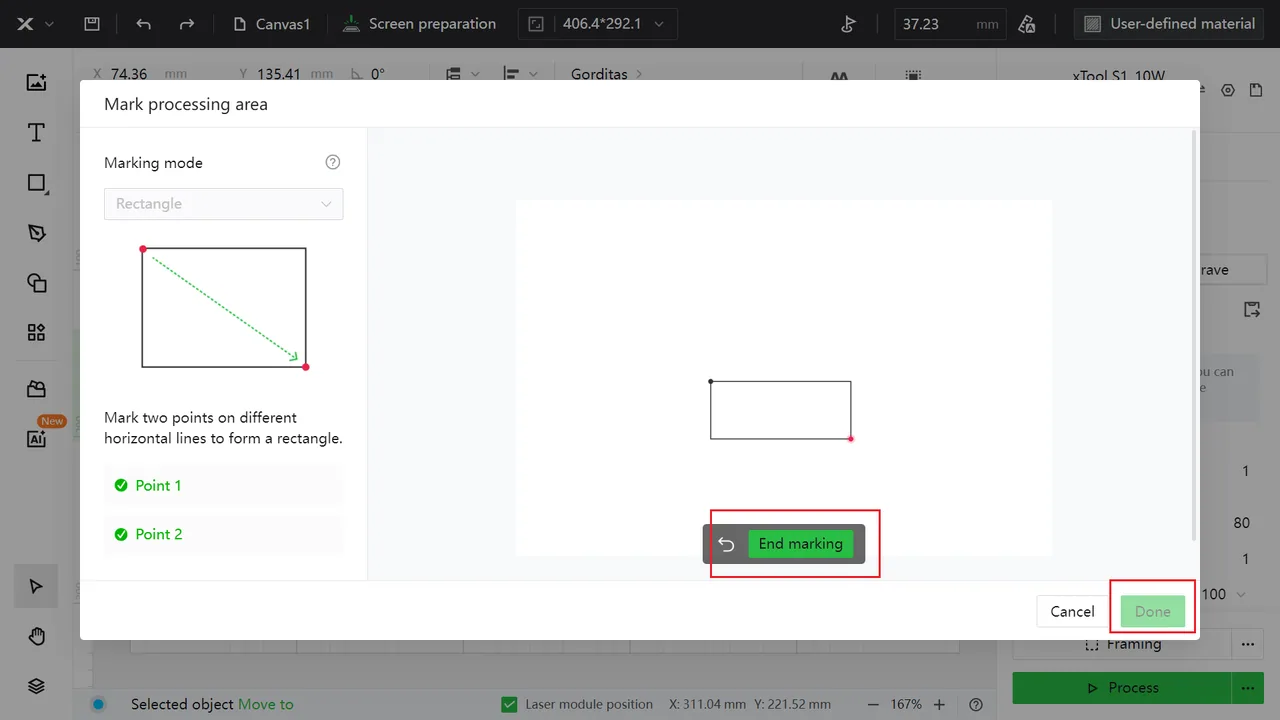

(4) Haz clic en Terminar de marcar > Hecho y el área de procesado objetivo quedará marcada en el lienzo.

6. Diseña los objetos que vas a procesar

Nota:
● Si usas la pieza de fijación del marco, diseña el patrón dentro del recuadro verde. La cruz verde representa el centro de la malla.
● Si no usas la pieza de fijación del marco, diseña el patrón dentro del recuadro negro, que es el área de procesado marcada.

Nota: Se recomienda colocar el diseño en el centro del área de procesado, ya que el centro de la malla tiene la mejor tensión para obtener resultados óptimos de grabado e impresión.

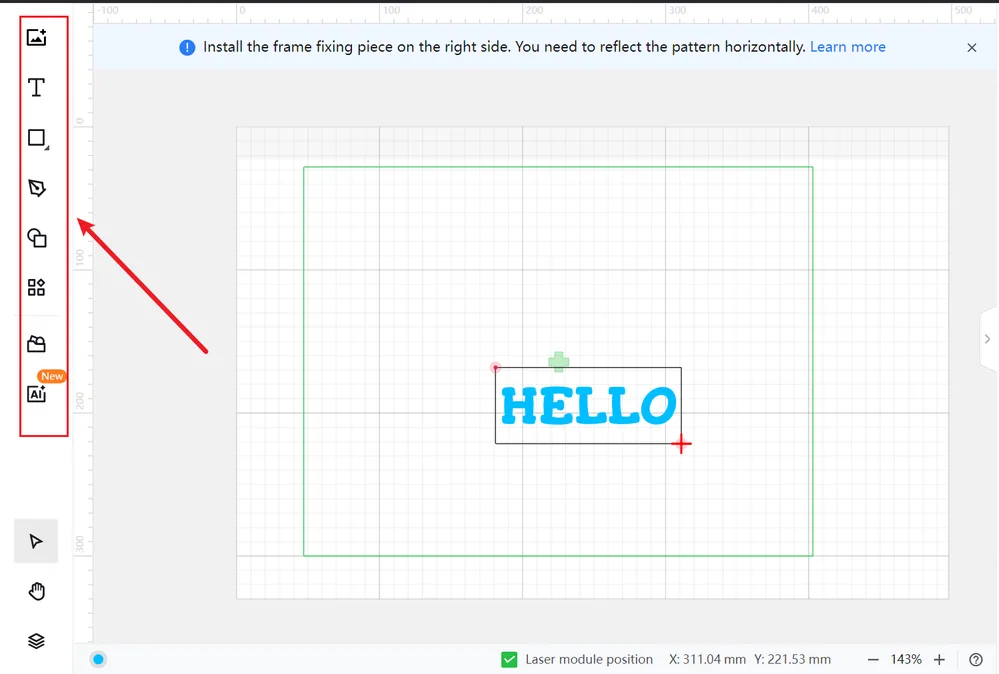

(1) Usa las herramientas de la parte izquierda del lienzo para crear objetos. Puedes importar imágenes, insertar formas, escribir texto o dibujar gráficos vectoriales.

Nota: XCS admite la importación de los siguientes formatos de imagen: SVG, DXF, JPG, JPEG, PNG, BMP, etc.

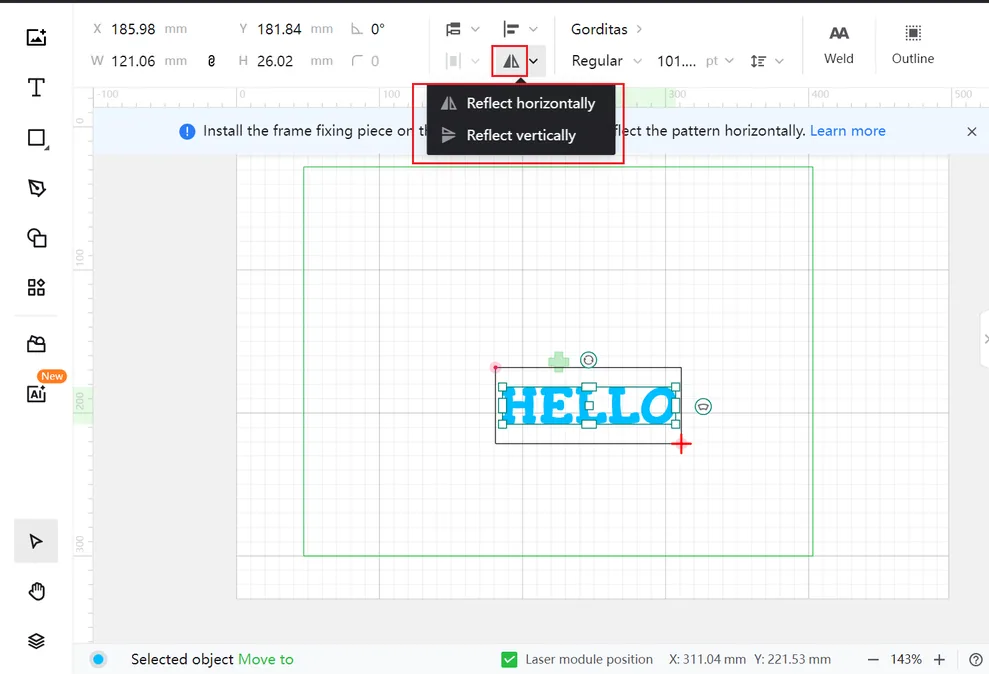

(2) Refleja el patrón en horizontal o en vertical.
La xTool S1 graba en la parte trasera de la malla, por lo que necesitas reflejar el patrón en horizontal o en vertical.

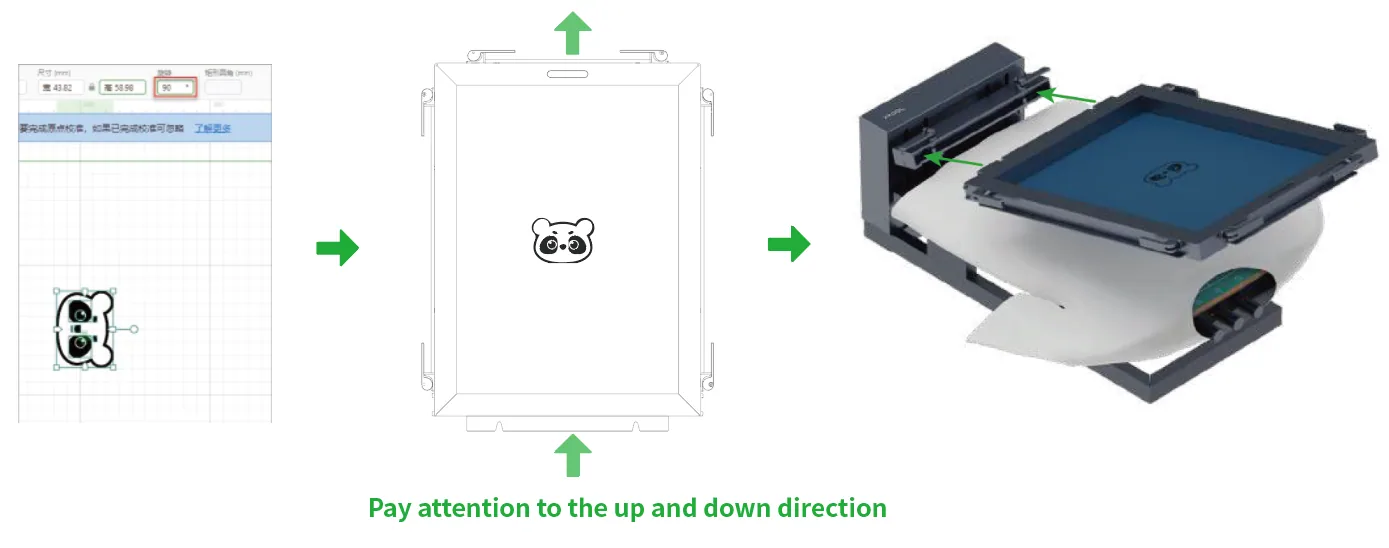

Nota: Puede que necesites girar el patrón según cómo vayas a colocar el material que se va a imprimir.
Por ejemplo, una camiseta se suele deslizar sobre la plataforma de trabajo para imprimir, por lo que necesitas girar el patrón 90 grados. El sentido de giro depende de cómo coloques el conjunto de la malla en el área de trabajo de la xTool S1.

Nota: XCS ofrece parámetros de procesado recomendados para las mallas recubiertas; solo tienes que seleccionar Malla recubierta de 0,2 mm como material y XCS configurará automáticamente los parámetros de procesado de la malla.

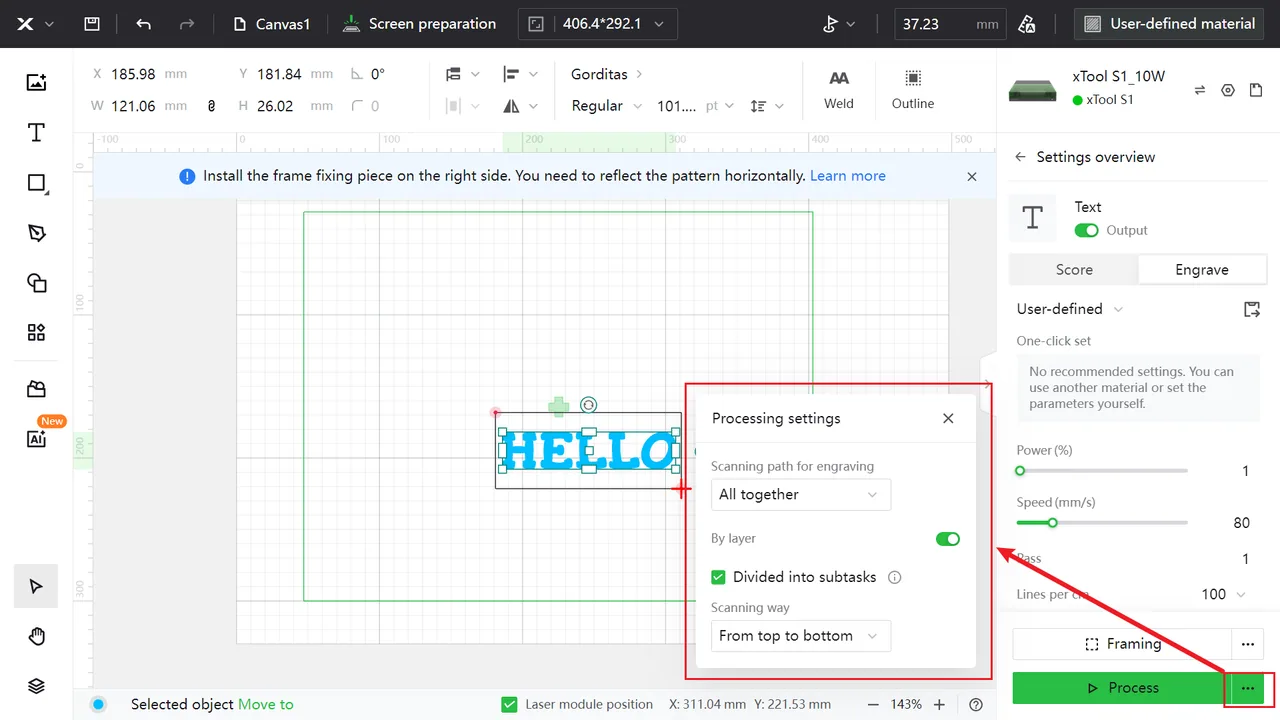

7. Configura la trayectoria de procesado

En la esquina inferior derecha de XCS, haz clic en el icono situado junto a Procesar.

(1) Configura la Trayectoria de escaneado para grabado, que solo se aplica al grabado vectorial.

• Todos a la vez: Graba varios objetos al mismo tiempo en la secuencia y el sentido establecidos. El módulo láser recorre una distancia mayor, ya que tiene que atravesar una y otra vez el espacio vacío entre cada objeto. Por eso el tiempo de procesado suele ser más largo.


• Uno a uno: Graba los objetos uno a uno en la secuencia y el sentido establecidos. El módulo láser recorre una distancia menor, ya que puede terminar de grabar un objeto antes de pasar al siguiente. Por eso el tiempo de procesado suele ser más corto.



(2) Activa o desactiva el grabado por capas.

• Por capas: Si esta función está activada, la xTool S1 grabará los objetos capa por capa.
• Dividido en subtareas: Si esta función está activada, XCS pausará el procesado cada vez que la xTool S1 termine de grabar una capa y te recordará que sustituyas la malla para procesar la siguiente capa.

Nota: Si necesitas grabar varias mallas para impresión a varios colores, se recomienda activar Por capas y Dividido en subtareas.

(3) Configura el Modo de escaneado, que se aplica al grabado vectorial y de mapa de bits.

• De arriba abajo: Graba un patrón de arriba abajo.



• De abajo arriba: Graba un patrón de abajo arriba.


8. Previsualiza el área de procesado

Puedes previsualizar el área de procesado sobre el material mediante el encuadre. El encuadre consiste en que los puntos del láser recorren el borde de los objetos que se van a procesar sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono situado junto al botón Encuadre para ajustar la velocidad del encuadre.

Nota: Puedes hacer clic en los botones de flecha para controlar el movimiento del módulo láser. Los otros tres parámetros te permiten configurar cómo se mueve el módulo láser con cada pulsación de un botón de flecha.
Velocidad XY (mm/s): La velocidad de movimiento del módulo láser en las direcciones X e Y.
Distancia XY (mm): La distancia de movimiento del módulo láser con cada pulsación de un botón de flecha XY.
Distancia Z (mm): La distancia de movimiento del módulo láser con cada pulsación de un botón de flecha Z.

(2) Cierra la tapa de la xTool S1 y haz clic en Encuadre en el software. Pulsa el botón de la xTool S1 para iniciar el encuadre. El punto del láser se moverá por el contorno del patrón a procesar sobre el material para que puedas previsualizar el área de procesado.

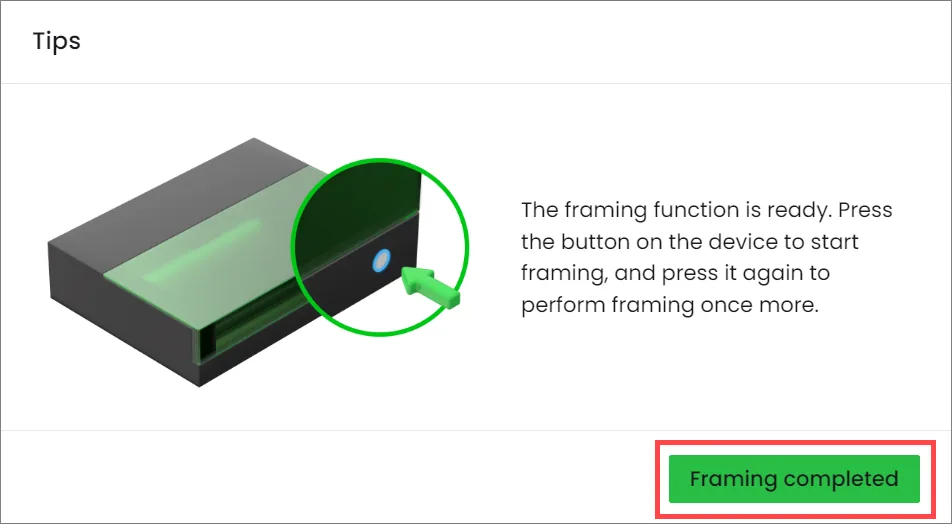

(3) Cuando confirmes que el área de procesado es correcta, haz clic en Encuadre completado en XCS. Si el área no es la ideal, puedes ajustar la posición del material o la posición de los elementos en el software y volver a previsualizar el área de procesado.

9. Inicia el procesado

Nota: Si usas el módulo láser infrarrojo a una temperatura de 10 ℃ o inferior, precalienta el módulo láser durante 2 minutos para asegurar mejores resultados de procesado.

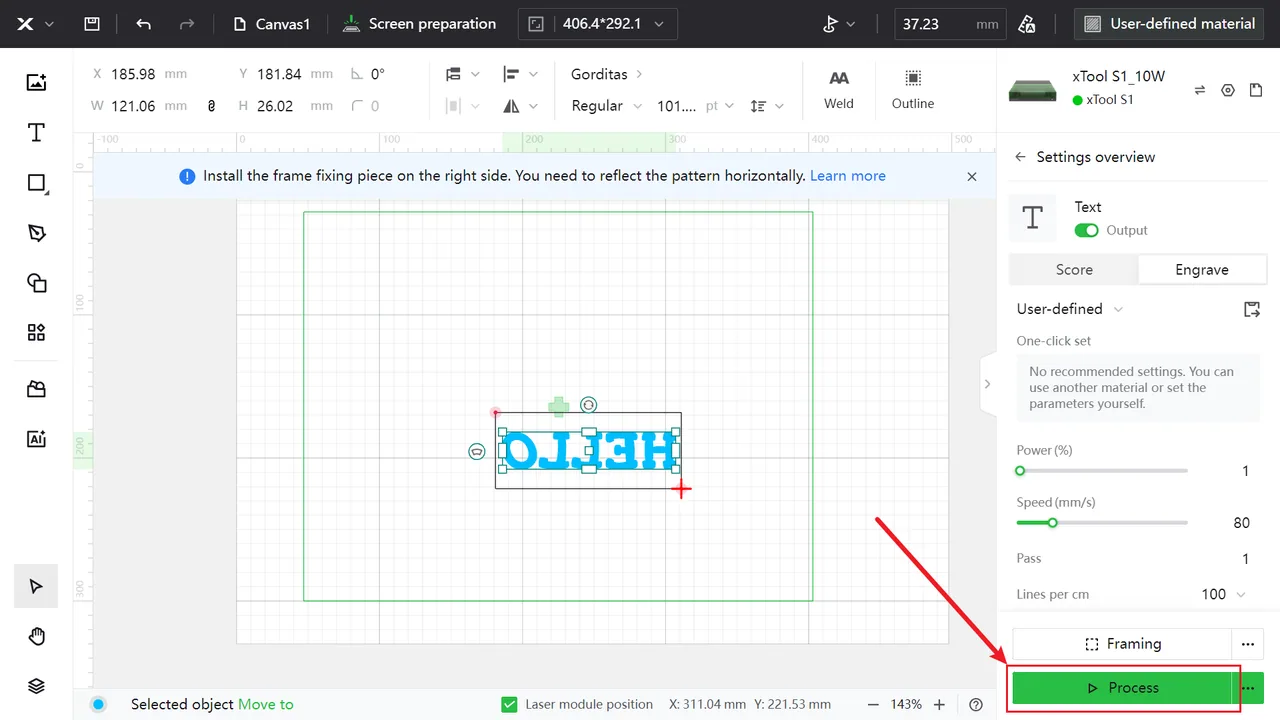

(1) En la esquina inferior derecha del software, haz clic en Procesar.

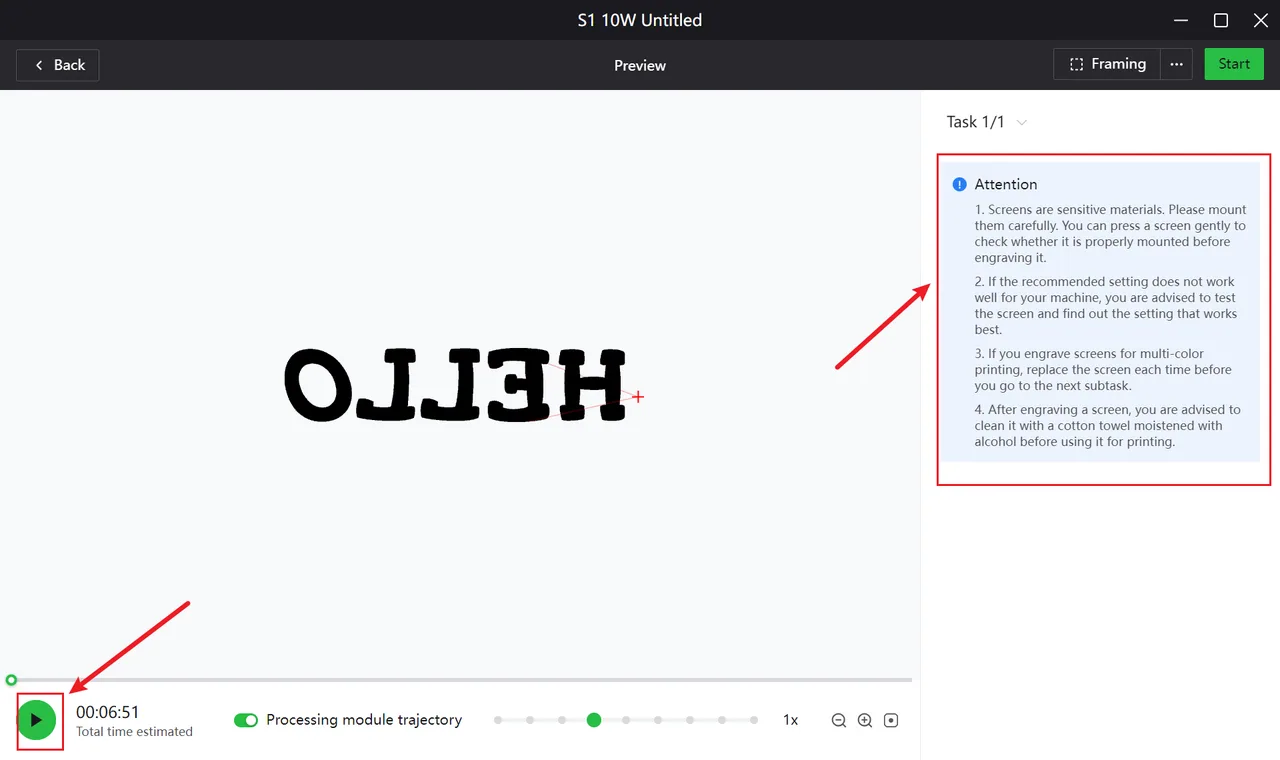

(2) Previsualiza el patrón y la trayectoria de procesado.

En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la trayectoria de procesado.

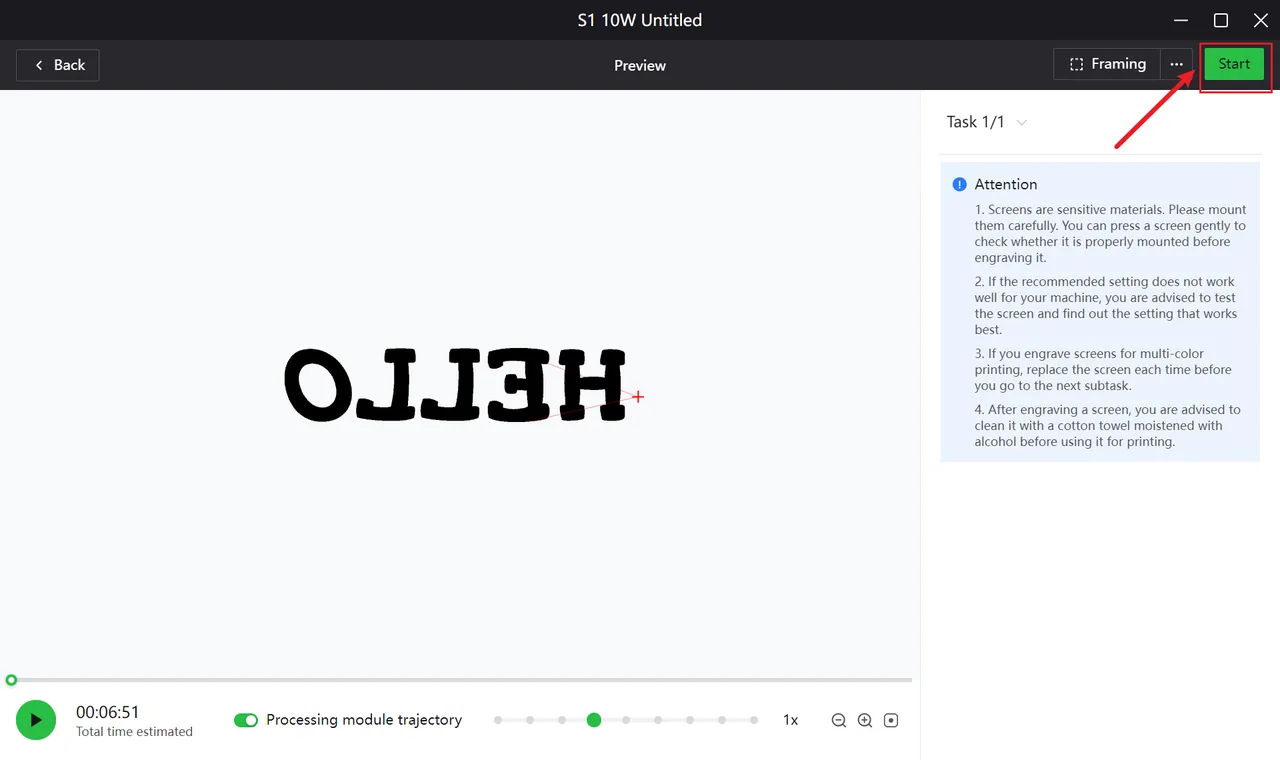

(3) En la esquina superior derecha de XCS, haz clic en Iniciar.

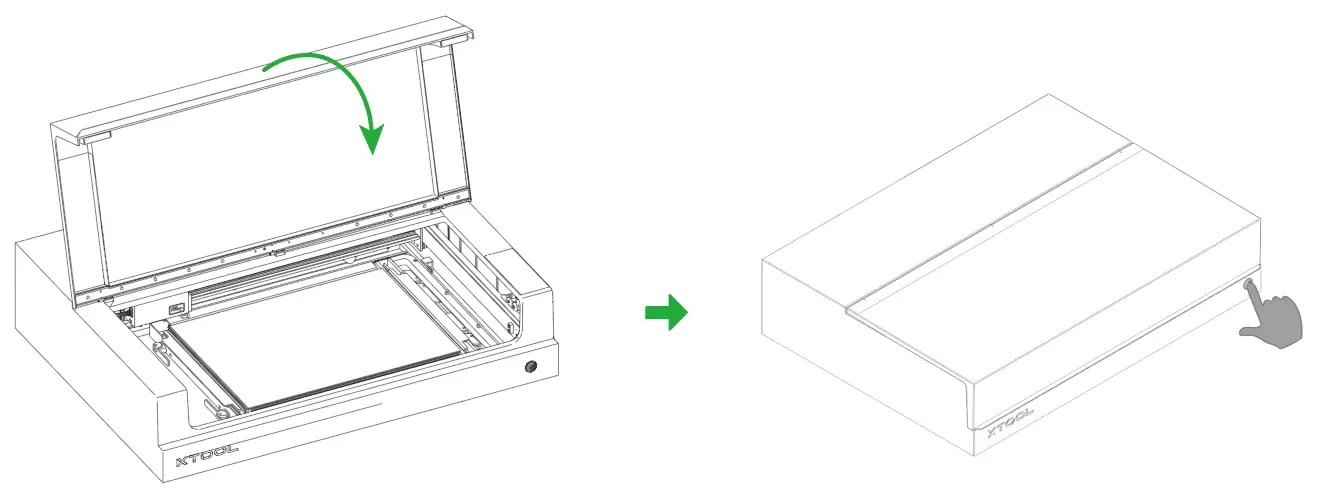

(4) Cierra la tapa de la xTool S1. Después, pulsa el botón de la xTool S1 para iniciar el procesado.
