Este artículo se aplica a

la S1 con todos los módulos láser.

Asegúrate de que el módulo láser esté instalado y fijado correctamente antes de cada uso. De lo contrario, pueden producirse anomalías durante el procesamiento. Esta guía enumera los problemas que pueden surgir si el módulo no está bien instalado y qué puedes hacer para comprobar la instalación.

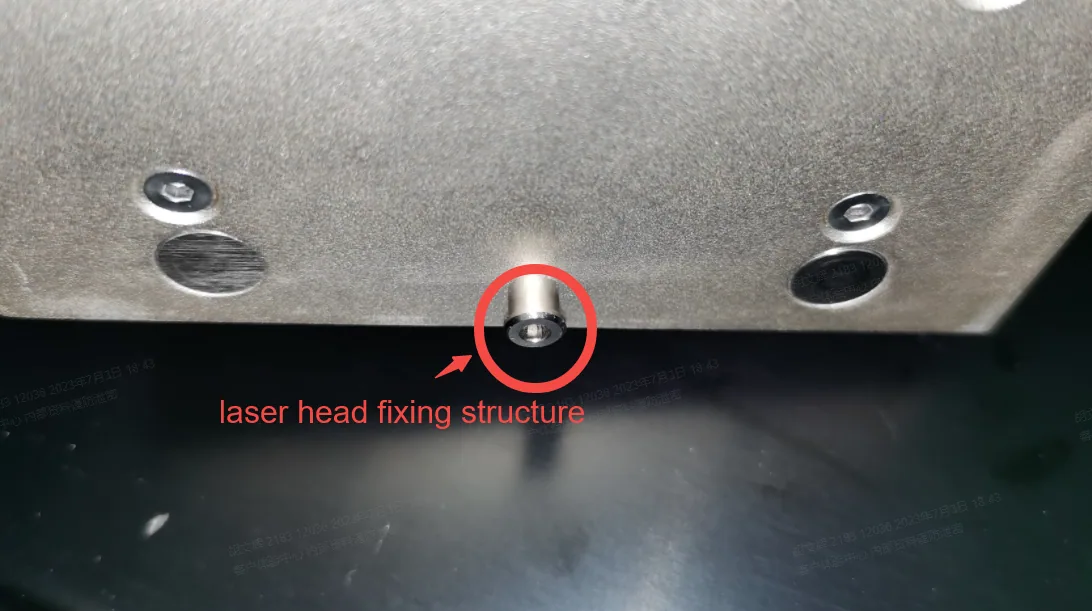

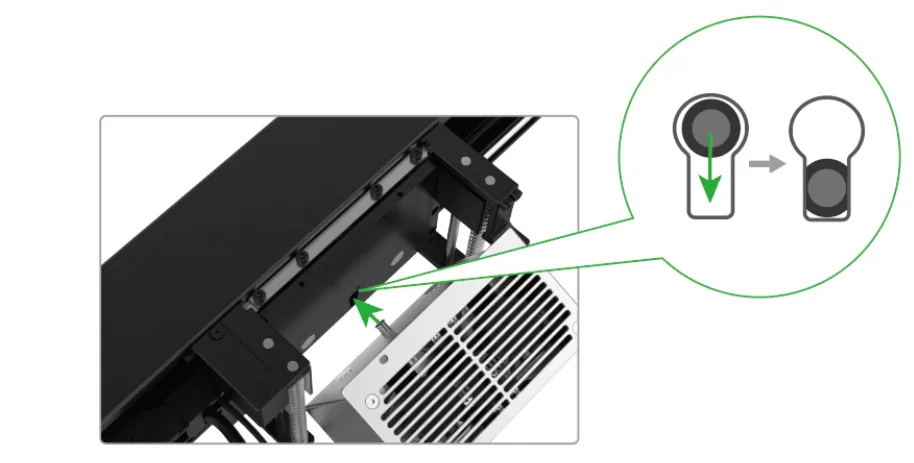

#1 Comprueba la estructura de fijación del módulo láser

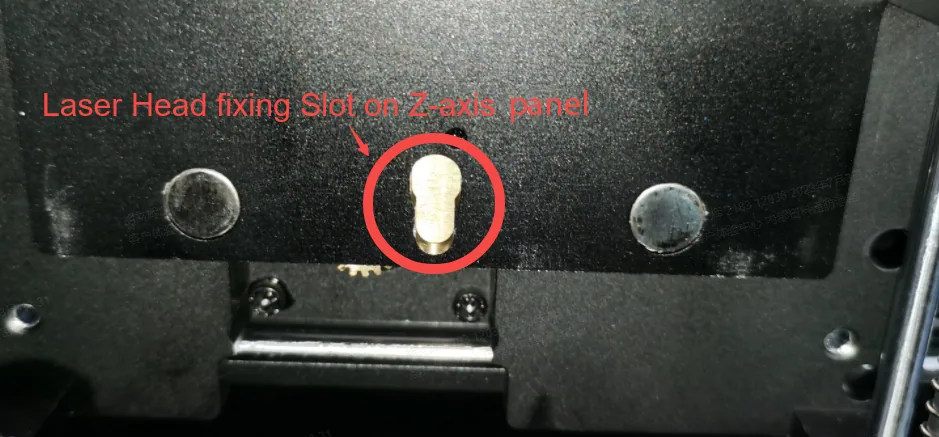

Asegúrate de que la estructura de fijación del módulo láser encaje en la ranura de fijación del panel del eje Z.

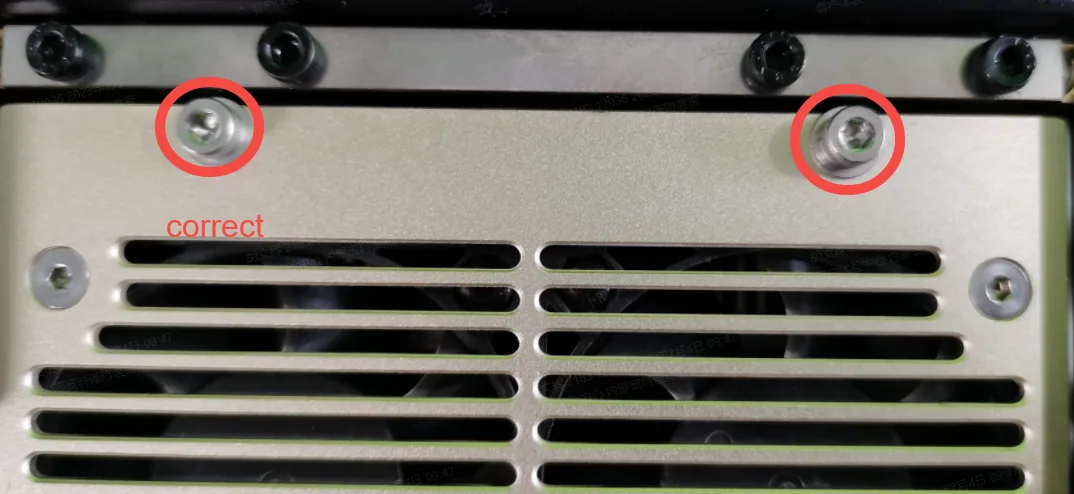

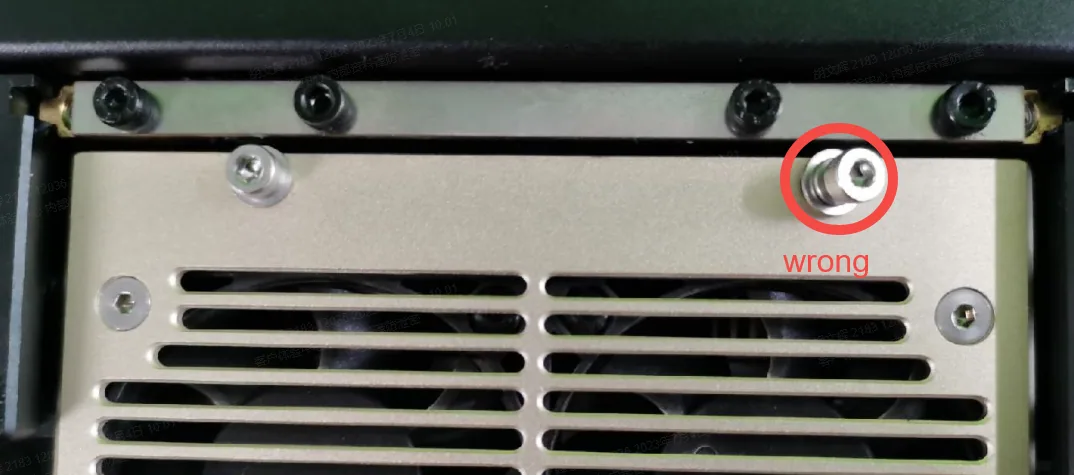

#2 Comprueba el tornillo de fijación del módulo láser

Asegúrate de que el tornillo de fijación se inserte verticalmente en la superficie del módulo láser.

Problemas relacionados

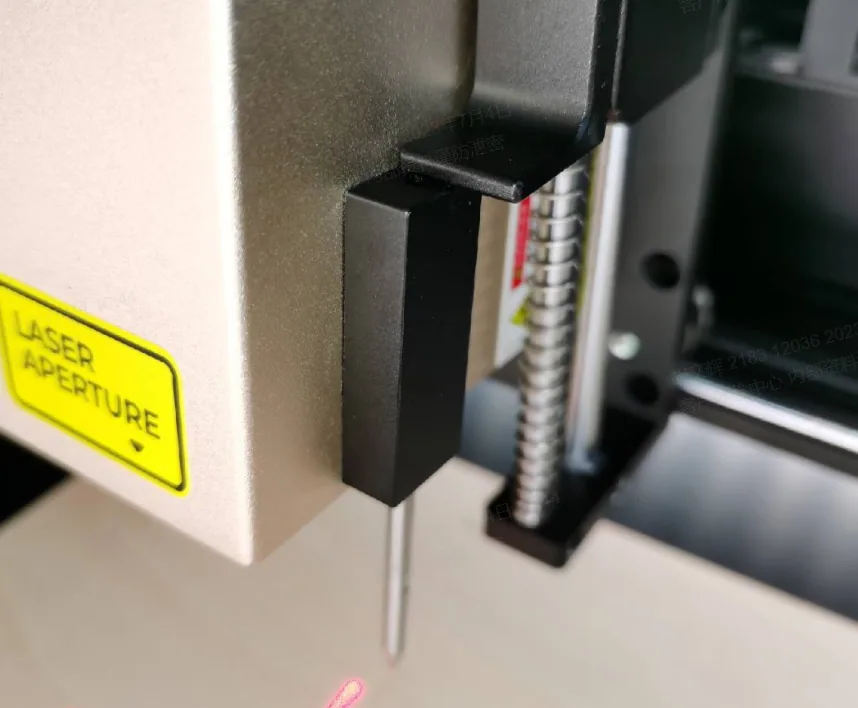

1. La cruz roja se desplaza mientras baja el módulo

• Antes de que empiece el encuadre, el módulo láser baja para que el sensor mida la distancia.
• Normalmente, la cruz roja debería mantenerse en una posición relativamente fija durante el descenso. Puede haber un desplazamiento de posición no superior a 0,5 mm.
• Sin embargo, si el módulo láser no está bien instalado, el desplazamiento puede ser evidente.

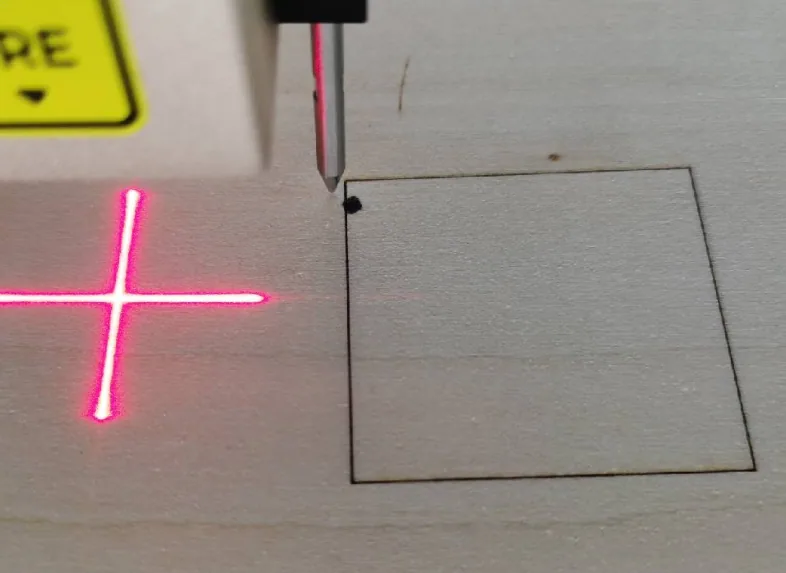

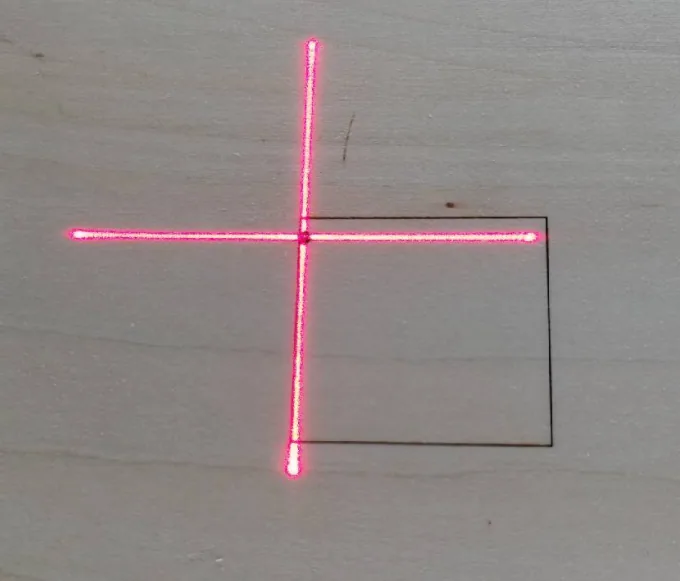

2. El punto de posicionamiento se desplaza respecto al punto de inicio del procesamiento

Normalmente, el punto de inicio del procesamiento debería coincidir exactamente con el que indica la cruz roja.

Sin embargo, si el módulo láser no está bien instalado, la cruz roja puede desplazarse respecto al punto de inicio real.

3. El punto de detección del sensor de distancia se desvía

• El punto de posicionamiento se desplaza respecto al punto de contacto de la sonda
• El punto negro es el centro de los haces de luz de la cruz roja, que es el punto de detección del sensor de distancia
• Si el módulo láser no está bien instalado, el centro de los haces de la cruz roja se desvía del punto de detección del sensor de distancia.

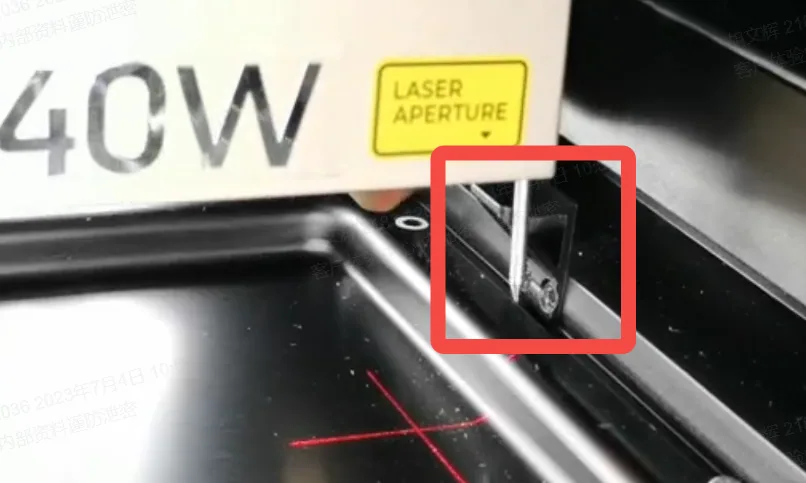

4. La sonda del sensor de distancia no se puede restablecer manualmente

Después de que la sonda se active, puedes restablecerla manualmente.

• Si el módulo láser no está bien instalado, la sonda no se restablecerá por mucho que lo intentes.
• Si insistes, la sonda se inclinará.

5. La sonda del sensor de distancia no se restablece automáticamente

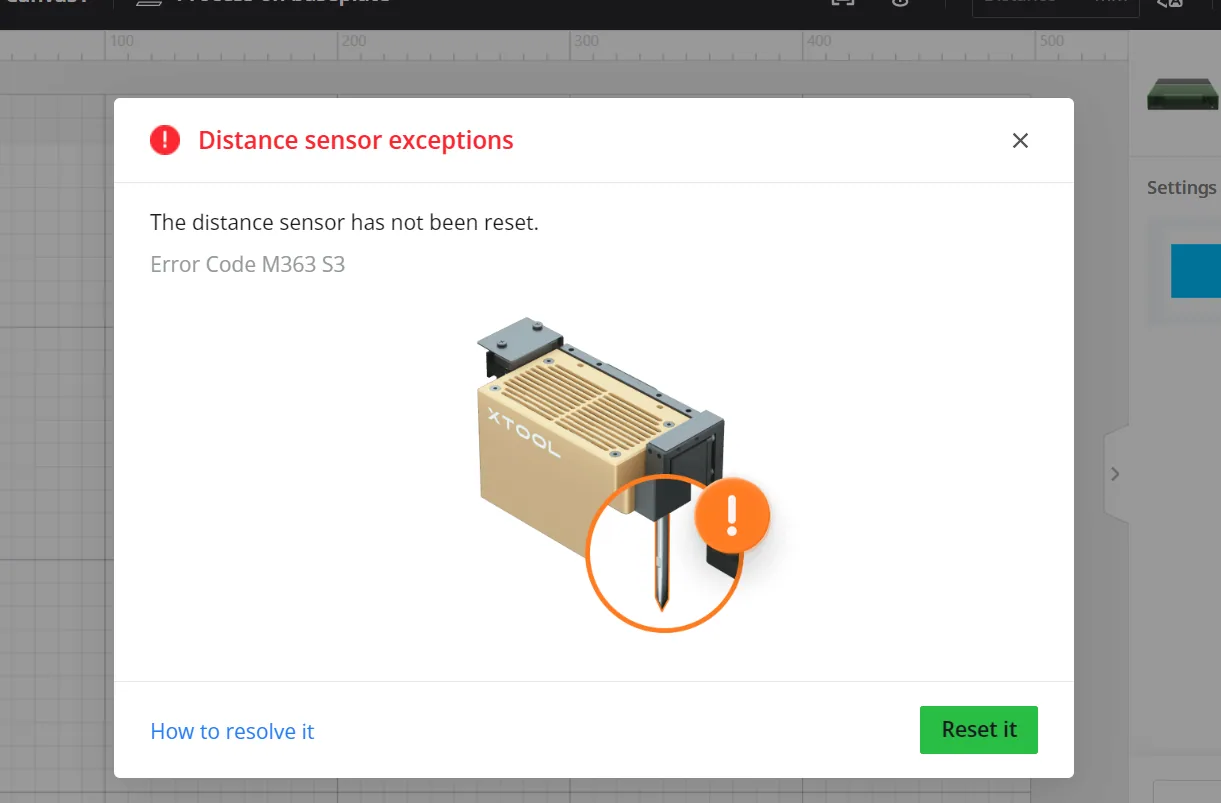

• Después de que la sonda del sensor de distancia se active, al hacer clic en «Encuadre» o «Enfoque automático», XCS detecta que la sonda no se ha restablecido.
• Haz clic en «Restablecer» y el módulo láser se desplazará automáticamente al soporte de restablecimiento de la esquina superior derecha, y la sonda se restablecerá.

• Si el módulo láser no está bien instalado, la sonda no volverá a su posición original.
• El sensor de distancia puede golpearse y desprenderse.

• Si se producen otros problemas, ponte en contacto con el soporte técnico de MDPI para más asesoramiento.
