Este artículo se aplica a:

xTool S1 con todos los módulos láser.

Acerca de esta guía

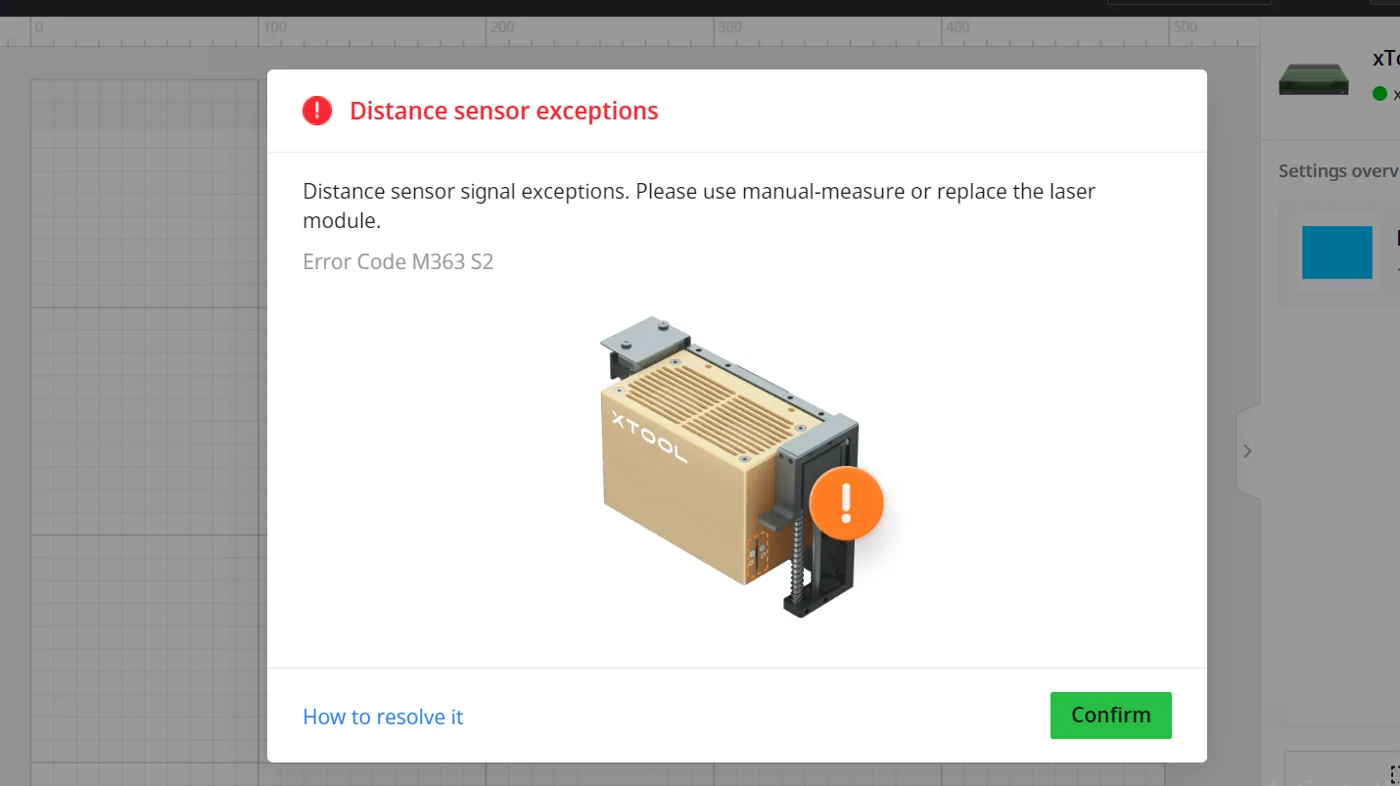

Cuando el sensor de distancia de la S1 falla y la función de medición automática no funciona, sigue las instrucciones de abajo para medir la distancia manualmente.

Si no puedes establecer el valor de distancia o introduces un valor incorrecto, el módulo láser bajará por el eje Z y el punto del láser no caerá en la posición correcta de la superficie del material a procesar, por lo que el grabado no quedará bien. Cuando la función de medición automática de la S1 no funcione, mide la distancia manualmente siguiendo los pasos de abajo.

El valor de distancia en XCS es la distancia que baja el módulo láser por el eje Z, más la distancia de retracción de la sonda, más la tolerancia de la estructura del dispositivo. El valor equivale a la distancia entre la parte superior del módulo láser y la superficie del material a procesar menos 100 mm. El modo de medición manual no admite materiales con superficies curvas, pero sí admite los modos láser plano y láser cilíndrico.

Pasos para la medición manual

1. Mide la distancia

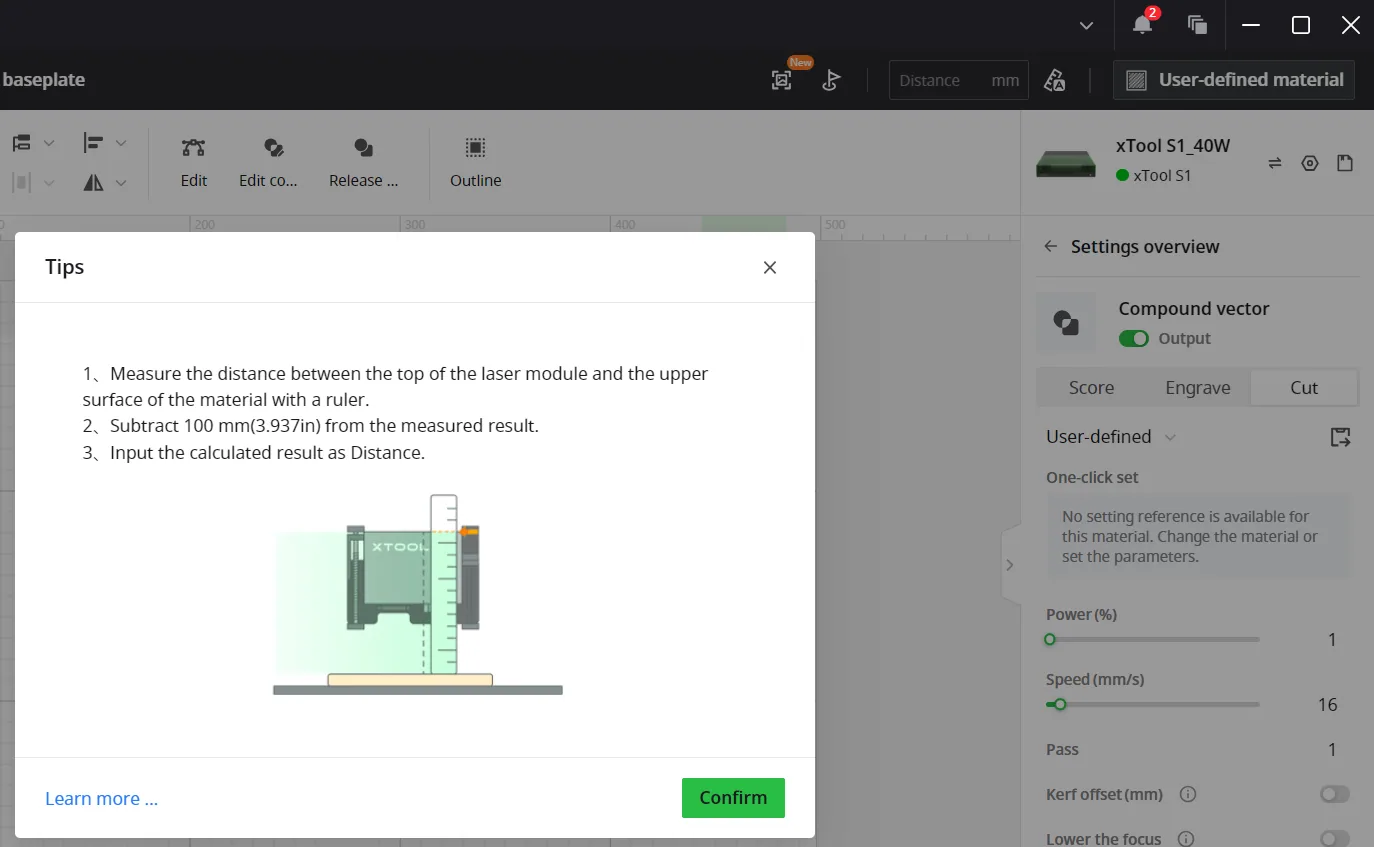

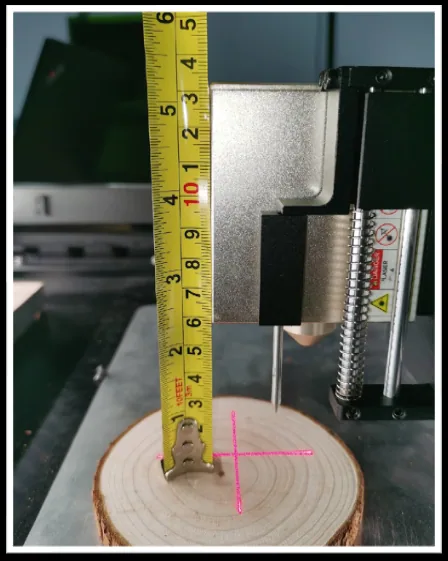

Mide con una regla la distancia entre la parte superior del módulo láser y la superficie superior del material.

Nota: Antes de medir, asegúrate de que el dispositivo está encendido y el material está colocado en horizontal para obtener el valor de distancia correcto.

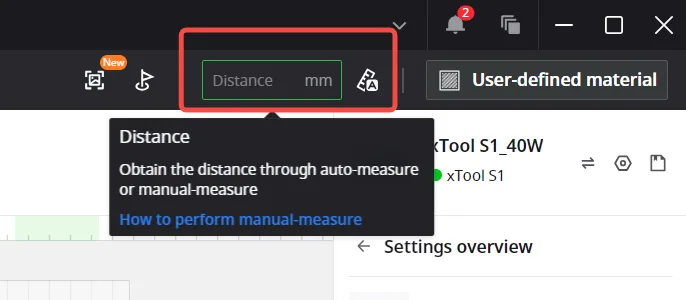

2. Establece la distancia en XCS

Si XCS usa mm como unidad de distancia, el valor de la unidad de distancia equivale a la distancia entre la parte superior del módulo láser y la superficie del material a procesar menos 100 mm.

Si XCS usa pulgadas como unidad de distancia, el valor de la unidad de distancia equivale a la distancia entre la parte superior del módulo láser y la superficie del material a procesar menos -3,937 in.

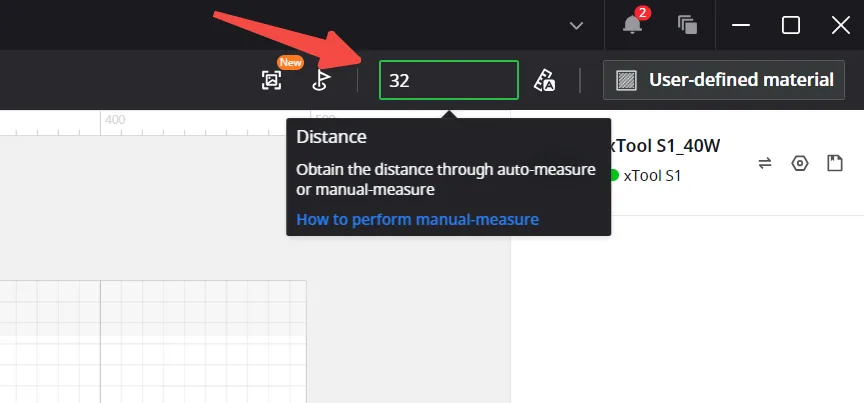

Toma como ejemplo la captura de abajo. La distancia entre la parte superior del módulo láser y la superficie del material a procesar es de 132 mm, y necesitamos introducir 32 mm como valor de la unidad de distancia en XCS.

3. Pruébalo con un procesado

Tras introducir la unidad de distancia, haz clic en “procesar” y comprueba si la imagen grabada queda nítida. Si no, repite los pasos anteriores para medir manualmente la unidad de distancia.

También puedes consultar este vídeo para medir manualmente la unidad de distancia.
