1. Escenarios de aplicación

1. Debido al procesado de alta frecuencia de la xTool P3, se requiere un mantenimiento de alta frecuencia del silenciador de la bomba de aire, por lo que el silenciador necesita pasar de un diseño interno a uno externo para facilitar el mantenimiento.
2. Otras situaciones en las que sea necesario ajustar la posición del silenciador.

2. Presentación de los componentes

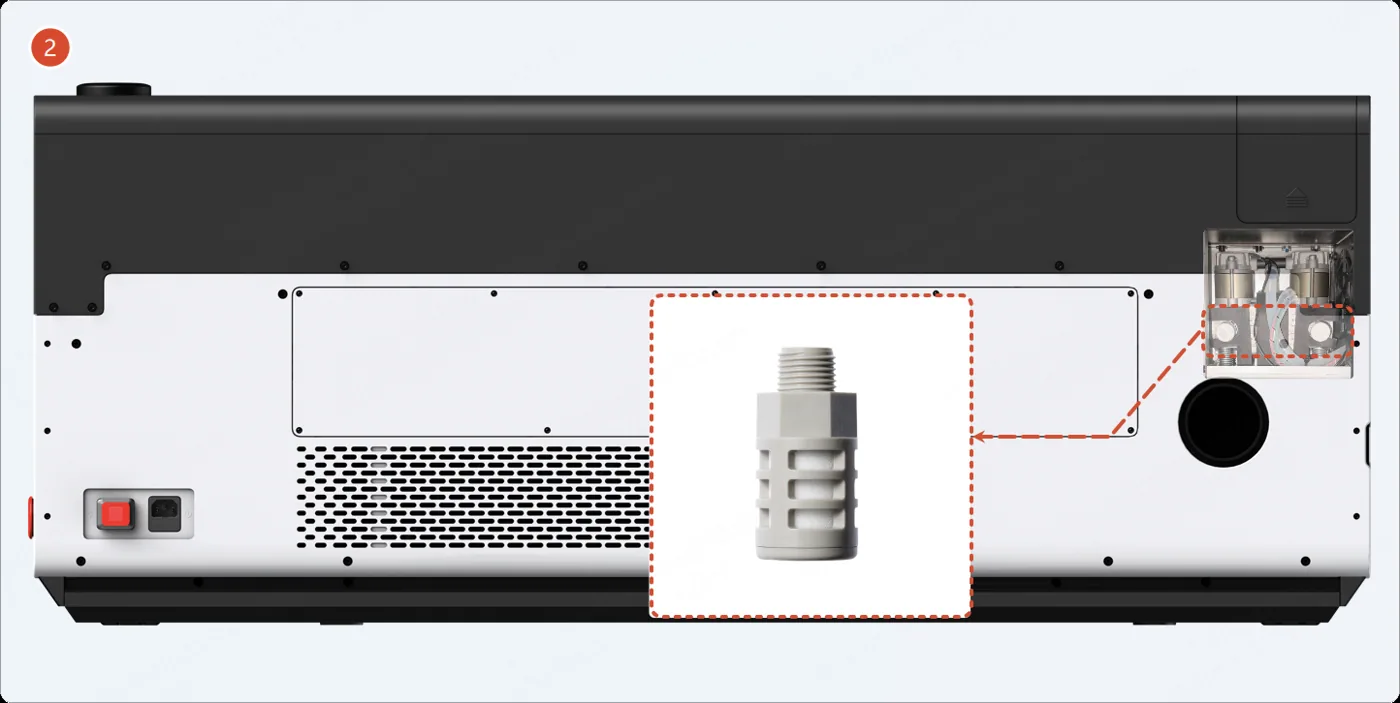

El silenciador externo ① está fabricado en metal y se utiliza en la bomba de aire de aspiración externa; el silenciador interno ② está fabricado en plástico y se utiliza en la bomba de aire de aspiración interna.

Los dos silenciadores son funcionalmente idénticos, pero se diferencian en lo siguiente:

Vida útil nominal: Calculada en base a un flujo de aire en la boquilla inferior a 30 L/min

• Si procesa a baja frecuencia y el entorno de trabajo está relativamente libre de polvo, puede utilizar el silenciador asegurándose de que el sistema de extracción permanezca despejado y de que el filtro de polvo de la bomba de aire esté limpio. Esto puede minimizar la frecuencia de mantenimiento del silenciador de plástico.
• Si desea sustituir el silenciador de plástico por un silenciador metálico externo para un mantenimiento rápido —ya sea por el uso frecuente del dispositivo u otros motivos—, podemos proporcionarle un juego de piezas gratuito. Contacte con el soporte técnico de MDPI y facilite la información de su pedido y los datos de envío.
• El proceso de conversión es aproximadamente tan fácil como sustituir el silenciador de plástico; puede consultar este tutorial como guía.

3. Componentes necesarios

El kit de modificación requiere las siguientes piezas, que puede conseguir contactando con el soporte técnico de MDPI.

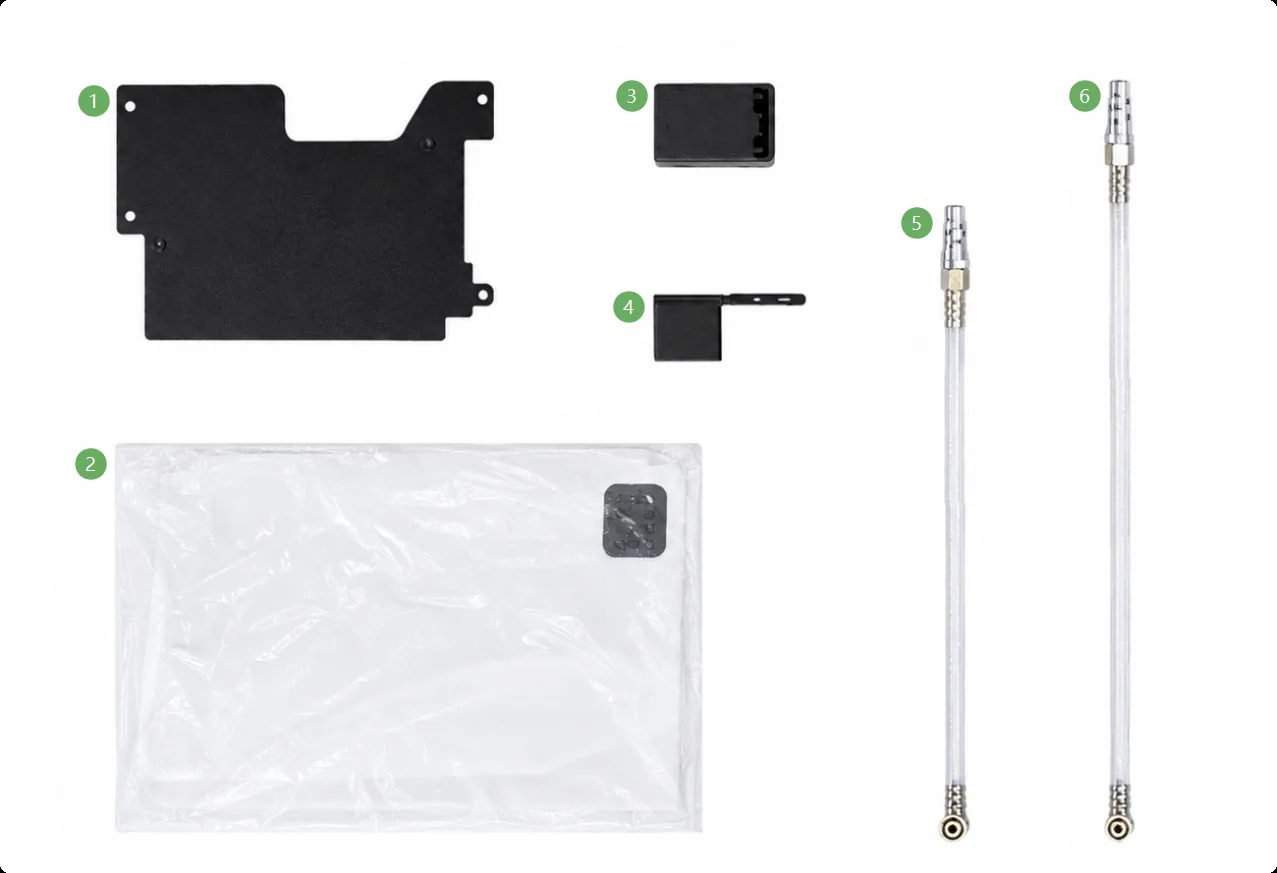

① Nueva tapa de la bomba de aire

② Nueva tapa de liberación rápida inferior izquierda

③ Soporte de silenciador de silicona

④ Soporte de silenciador metálico

⑤ Tubo de aire corto

⑥ Tubo de aire largo

4. Herramientas necesarias

• Destornillador Philips
• Cinta de carrocero o cinta de espuma
• Llave hexagonal de 2,5 mm
• Llave hexagonal de 3 mm
• Llave para tuerca hexagonal de 12 mm o alicates

5. Precauciones

• Desconecte la alimentación antes del procesado.
• Tenga cuidado de no dañar los cables de conexión ni las mangueras de aire de la bomba de aire durante la operación.

6. Procedimientos de operación

1. Prepare previamente la nueva tapa de la bomba de aire

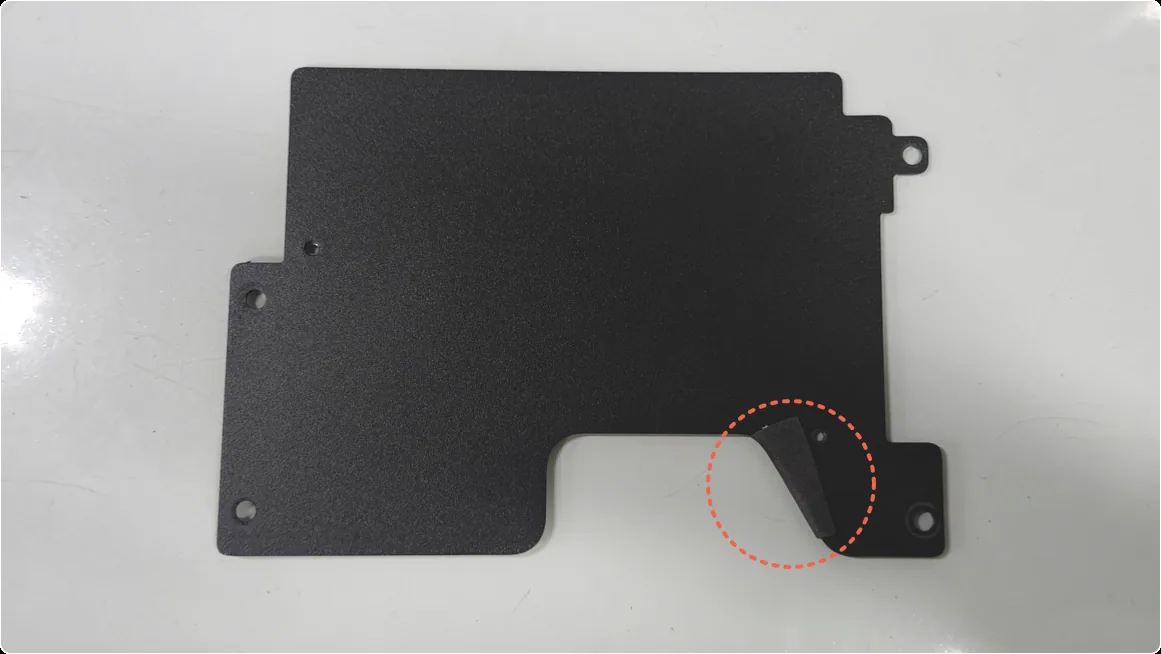

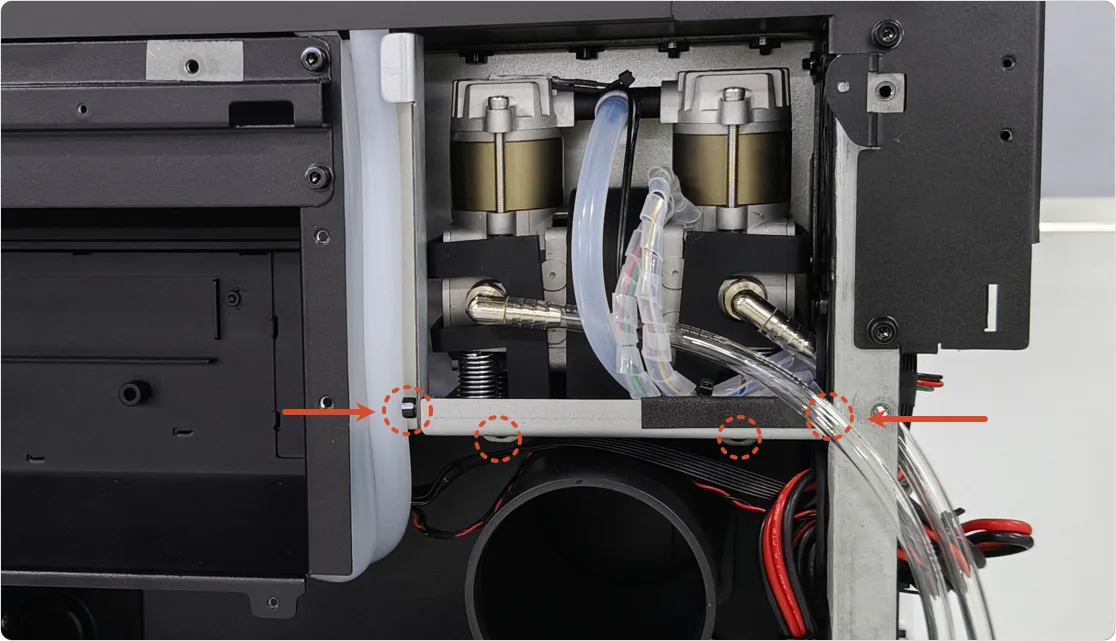

Aplique cinta de carrocero (o varias capas de cinta adhesiva fina) o cinta de espuma en el hueco que se muestra a continuación para reducir el desgaste del tubo de aire.

2. Retire los paneles del dispositivo

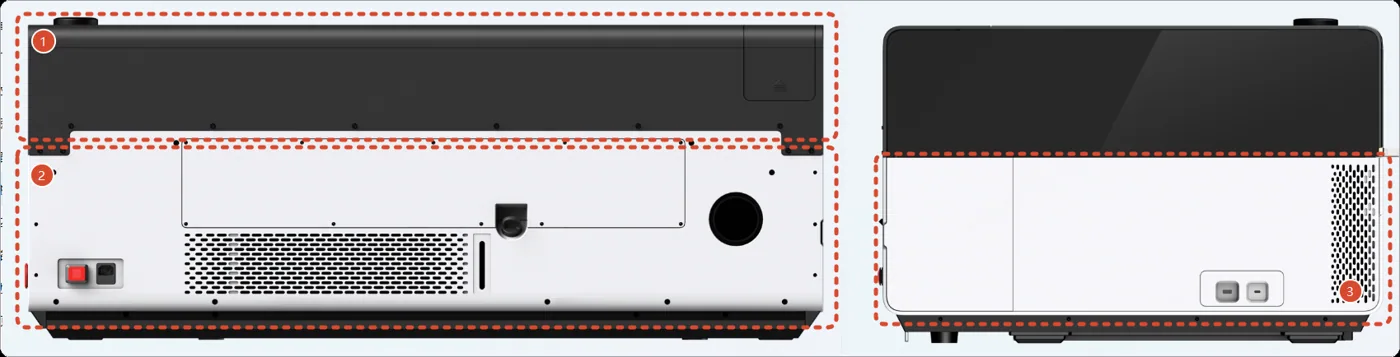

Retire la bombona de CO₂ (si está presente) y, siguiendo los pasos que se muestran en el vídeo, retire la tapa superior de plástico del tubo láser ①, el panel trasero ② y el panel izquierdo ③.

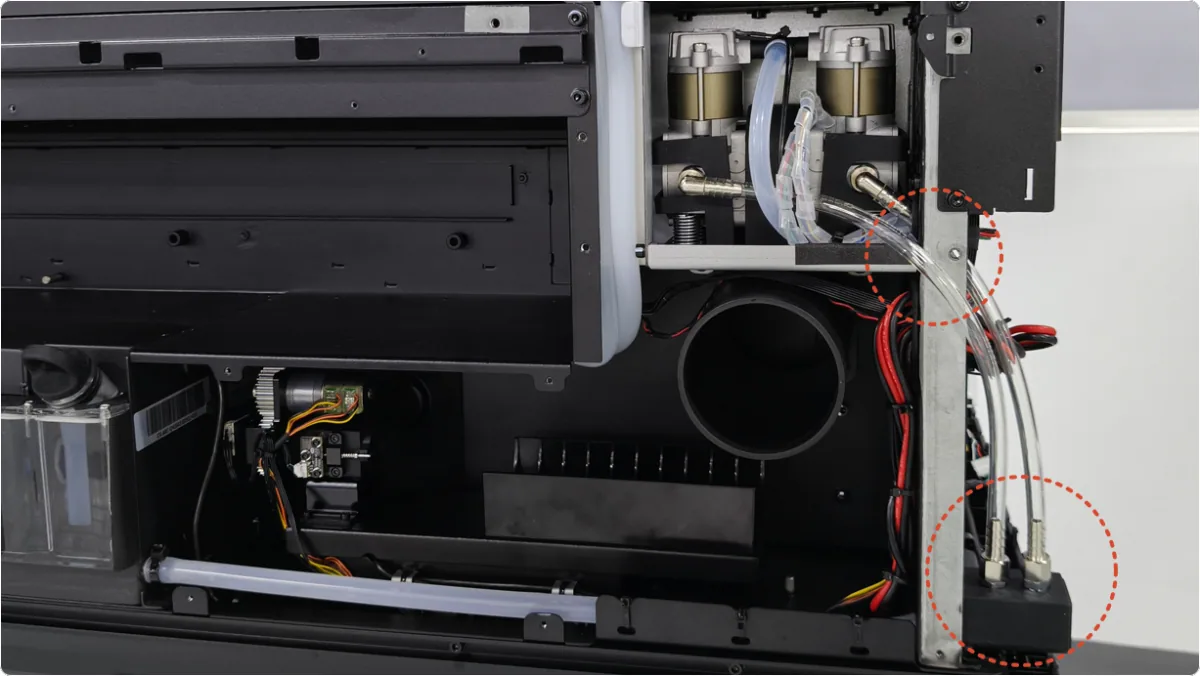

3. Instale el soporte del silenciador metálico

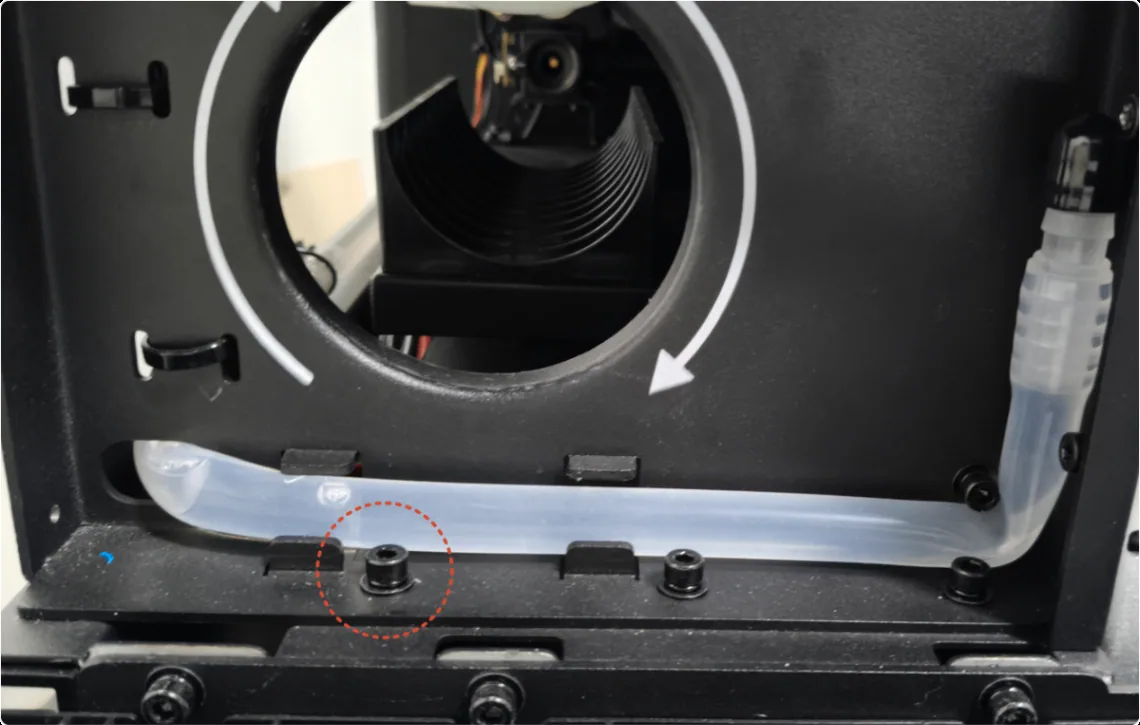

Utilice un destornillador hexagonal de 3 mm para retirar el tornillo que se muestra en la ilustración de la izquierda. A continuación, fije el soporte del silenciador en su sitio y vuelva a apretarlo.

4. Instale el soporte del silenciador de silicona

Encaje el soporte de silicona en el soporte metálico.

5. Desmonte los tornillos de fijación del módulo de la bomba de aire

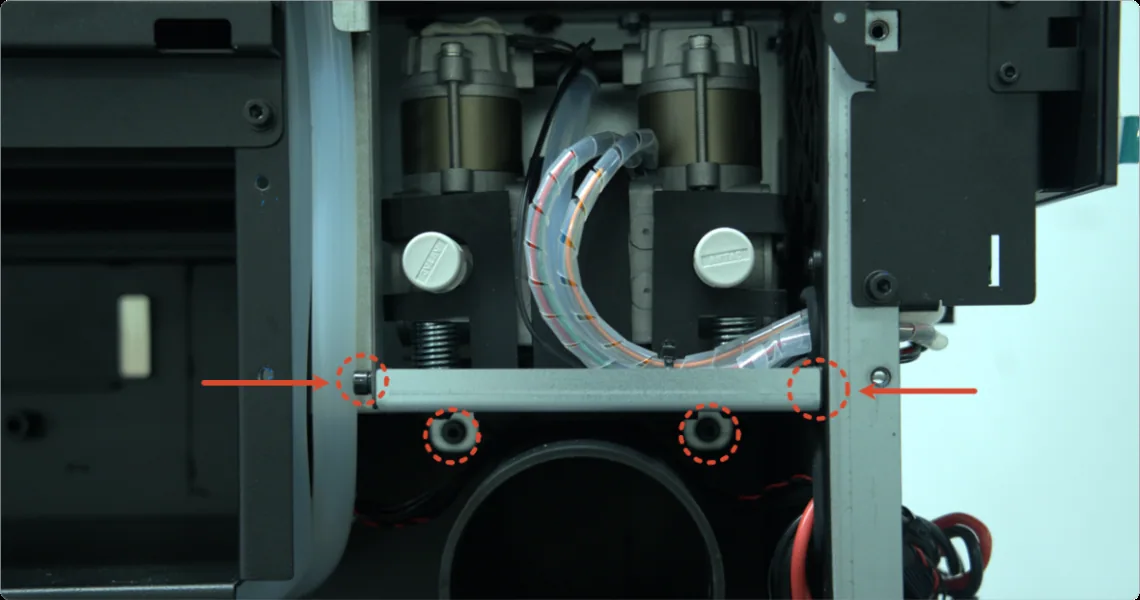

Siguiendo los pasos que se muestran en el vídeo, retire los cuatro tornillos que fijan el módulo de la bomba de aire y luego tírelo suavemente hacia fuera ligeramente (sin desconectar el cable de conexión de la bomba de aire).

6. Retire el silenciador de plástico

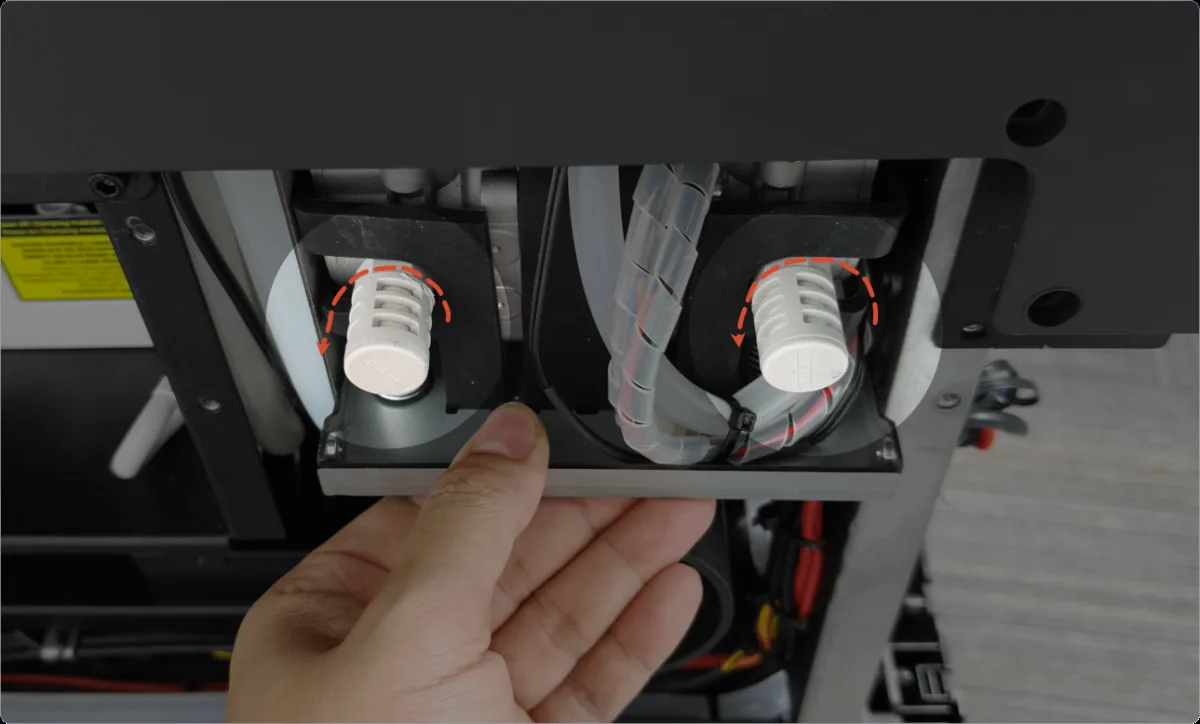

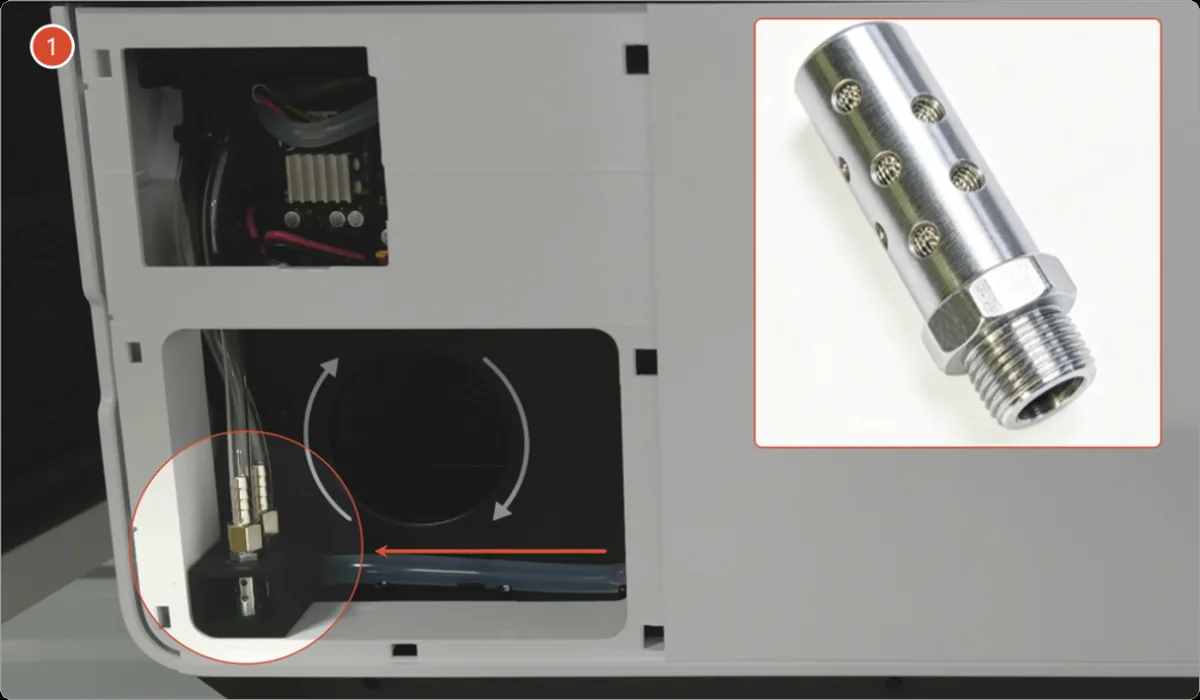

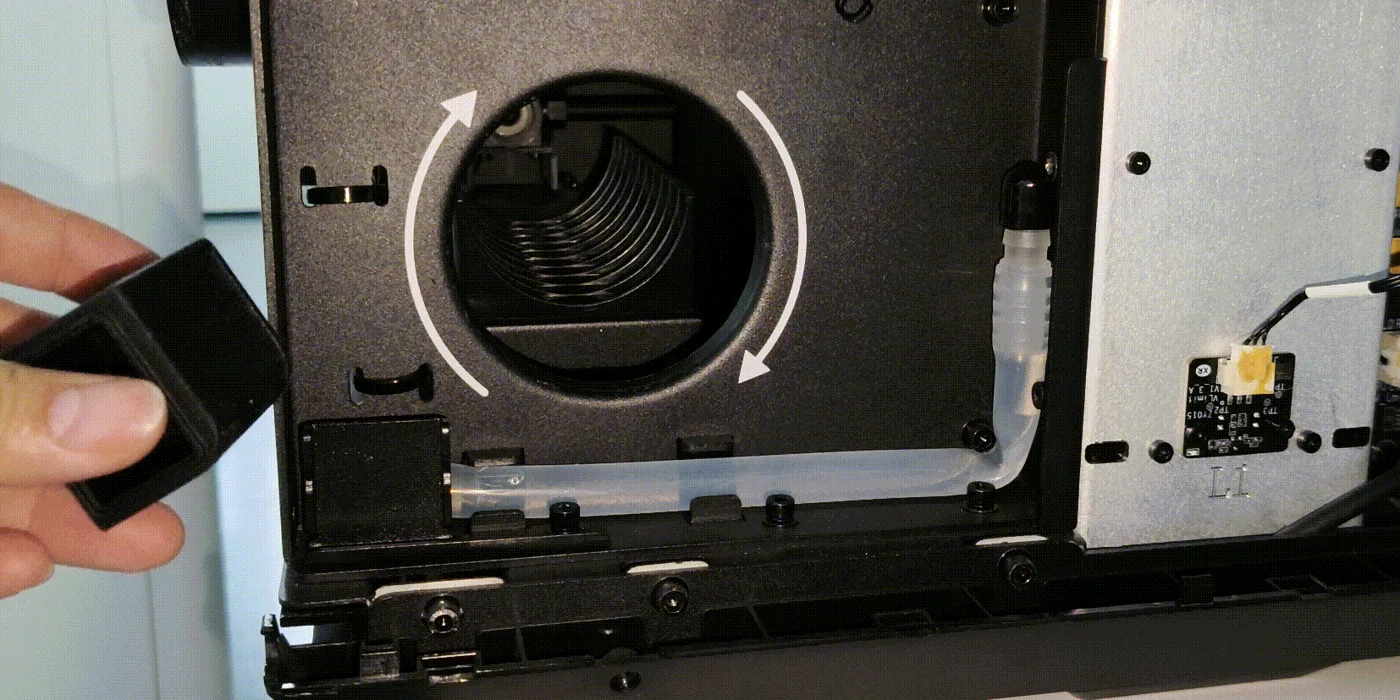

Gire el silenciador de plástico en sentido antihorario para retirarlo.

7. Instale el tubo de aire largo (a la izquierda)

(1) Pase el tubo de aire a través de los cables.

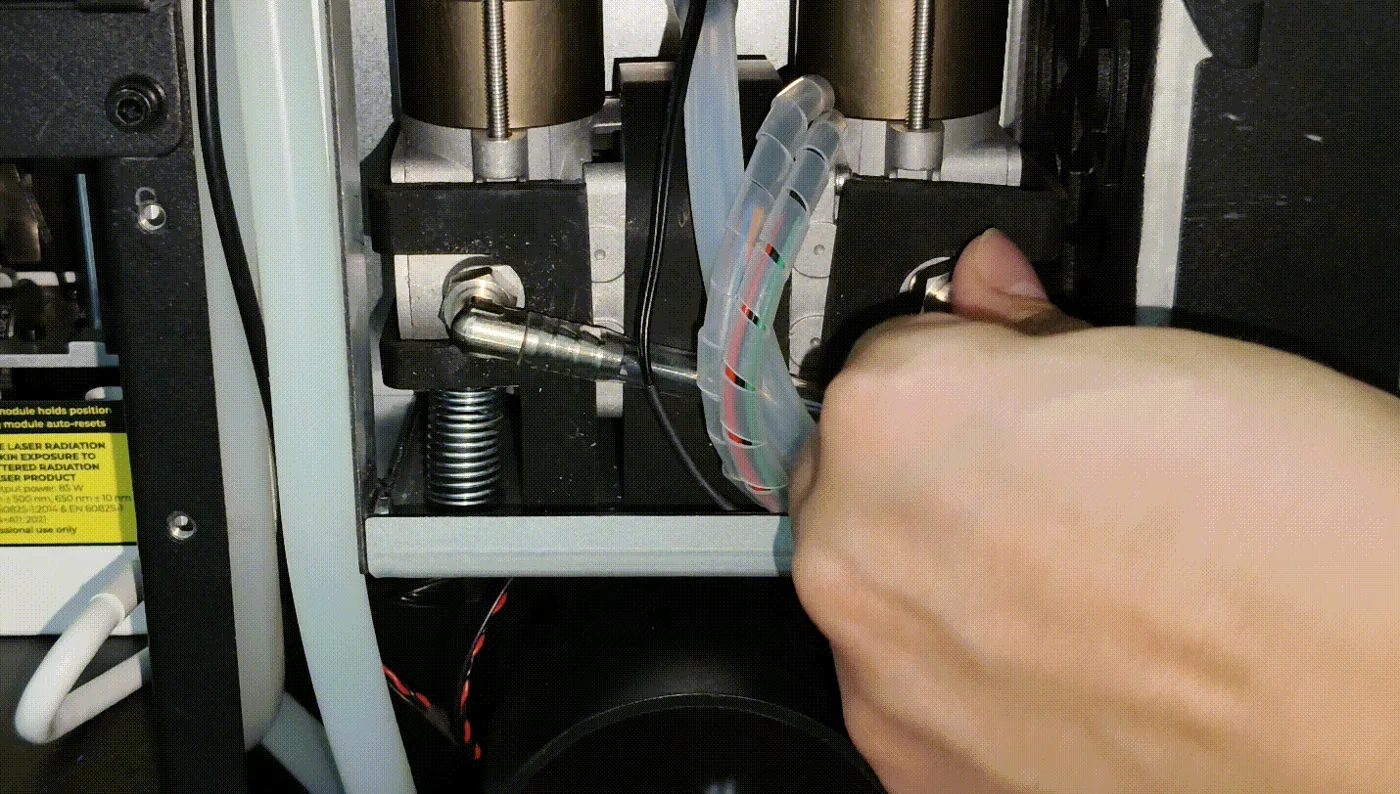

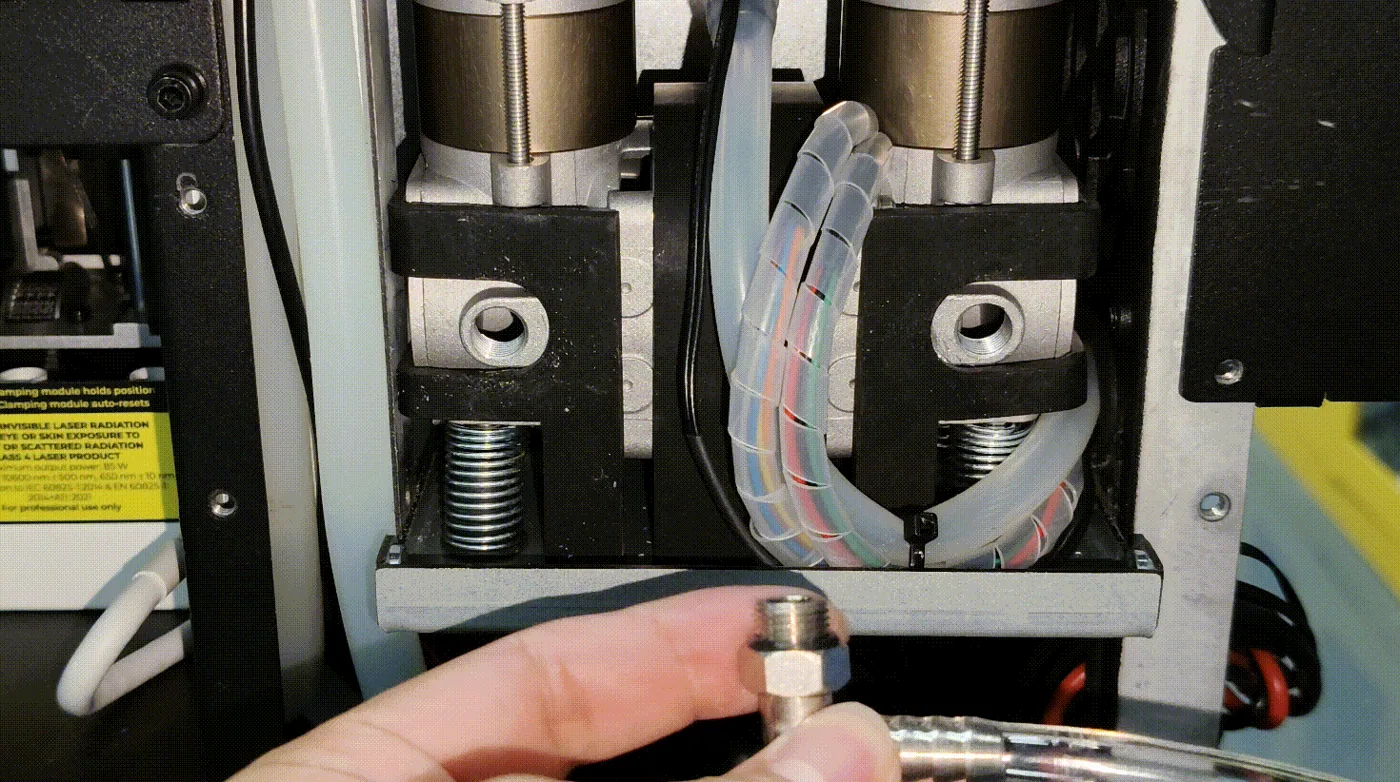

(2) Alinee el adaptador con el puerto de admisión de la bomba de aire y luego apriételo (puede utilizar una llave o alicates para apretarlo si es necesario).

8. Instale el tubo de aire corto (a la derecha)

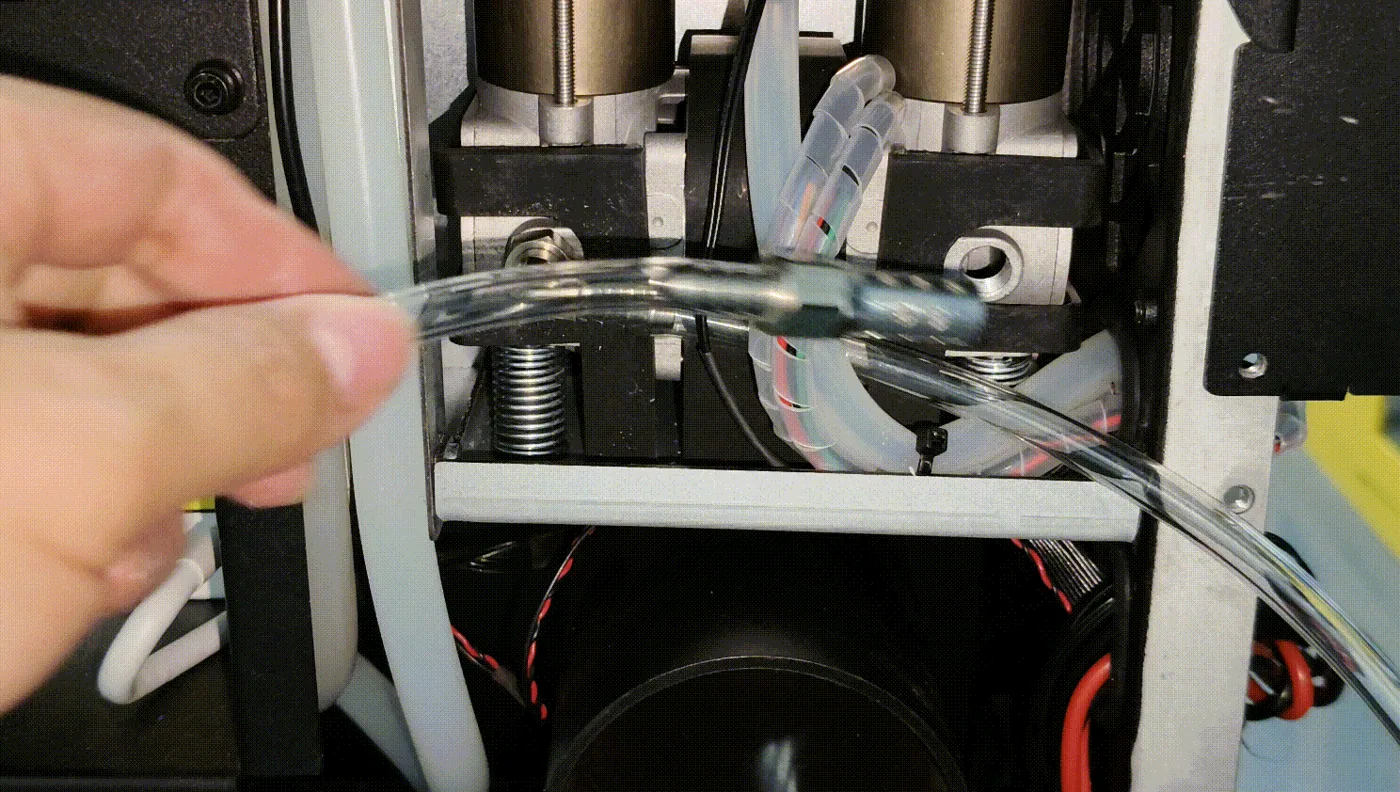

(1) Pase el tubo de aire a través del hueco del dispositivo.

(2) Alinee el adaptador con el puerto de admisión de la bomba de aire y luego apriételo (puede utilizar una llave o alicates para apretarlo si es necesario).

9. Aplique la cinta protectora

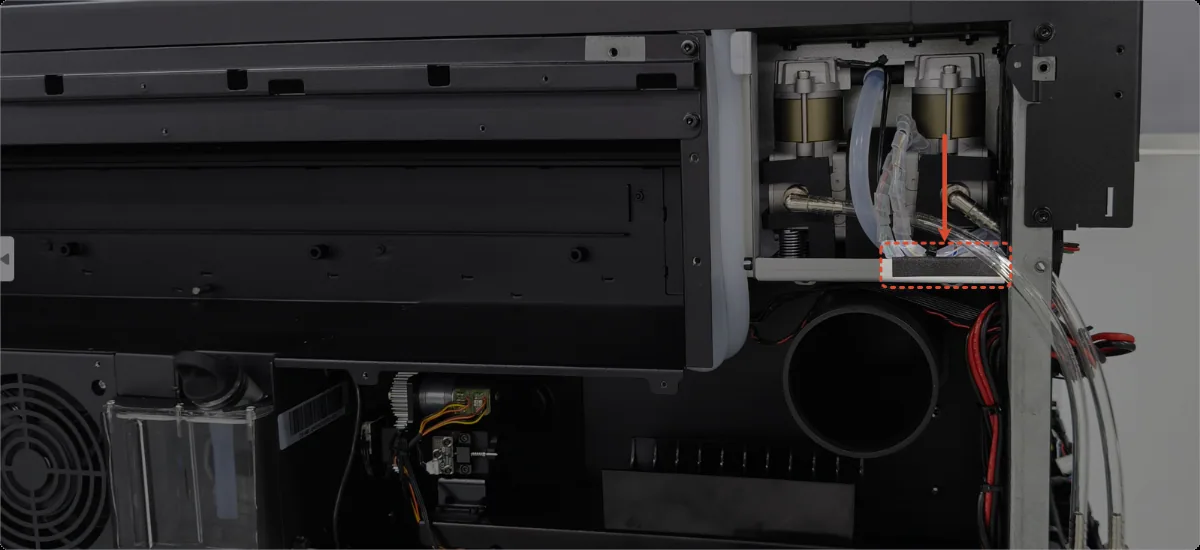

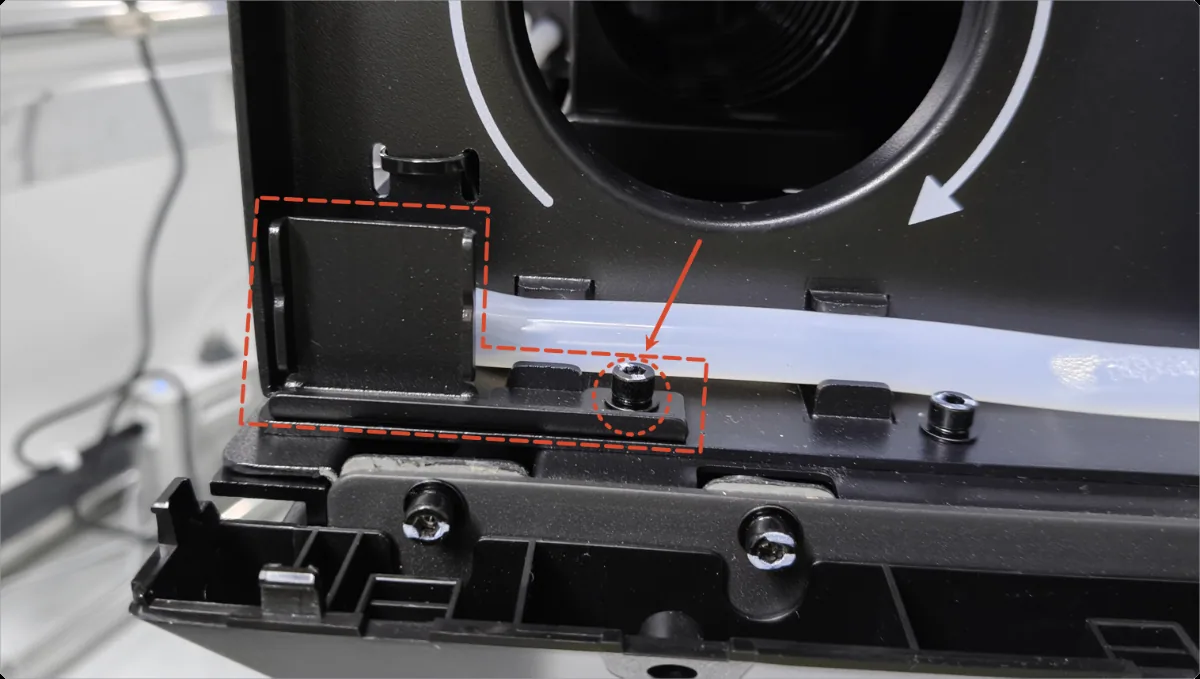

Aplique una capa de cinta de espuma o cinta de carrocero en el lado derecho de la base metálica de la bomba de aire para reducir el desgaste del tubo de aire

10. Fije el silenciador

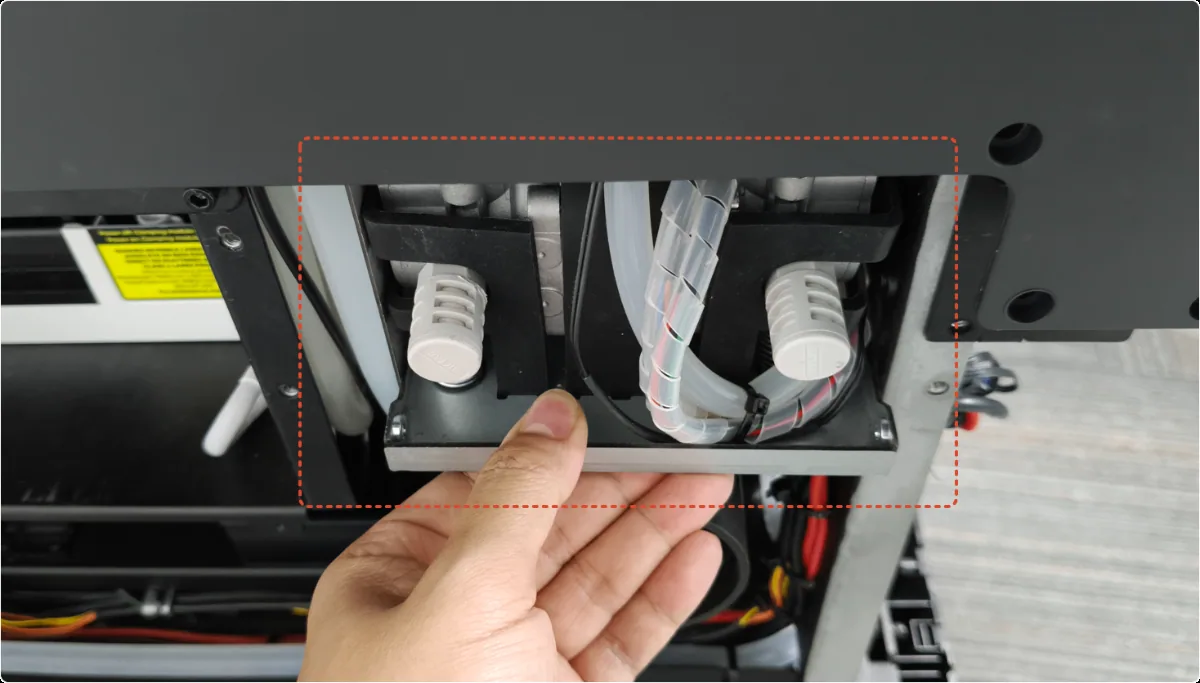

Tras ajustar el tubo de aire en su posición como se muestra a continuación, inserte el silenciador en el soporte de silicona.

Asegúrese de comprobar si el tubo se retuerce o se dobla. Si detecta alguno, enderécelo.

11. Fije los tornillos del módulo de la bomba de aire

Siguiendo los pasos que se muestran en el vídeo, vuelva a instalar los cuatro tornillos que fijan el módulo de la bomba de aire.

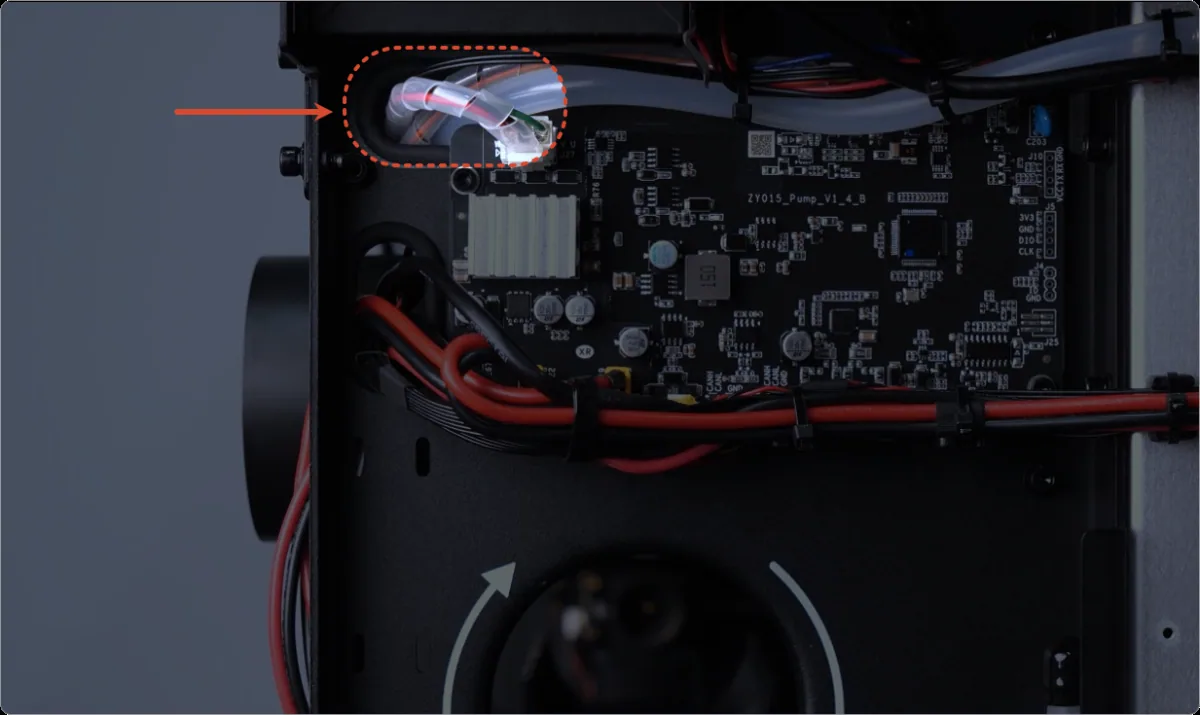

12. Compruebe la funda protectora del cable

Compruebe si la funda protectora del cable se ha desprendido.

• Si es así, fíjela.
• Si no, continúe con el siguiente paso.

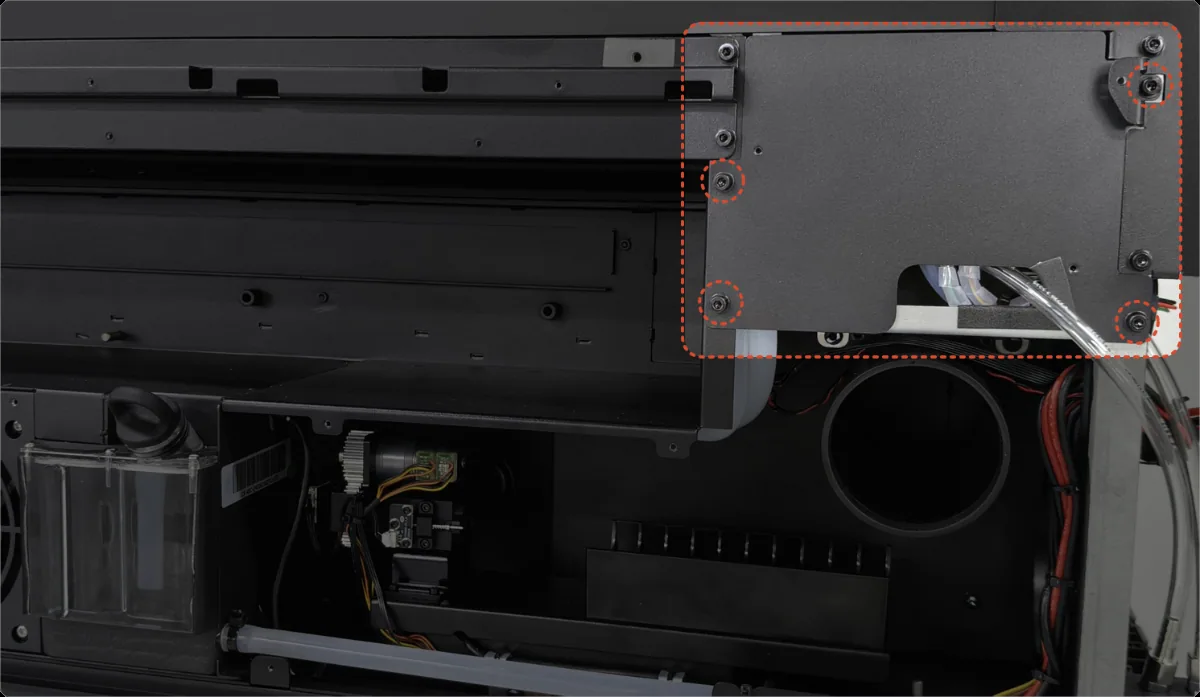

13. Fije la nueva tapa de la bomba de aire

Utilice un tornillo hexagonal M3 para fijar la nueva tapa de la bomba de aire.

14. Vuelva a instalar los paneles del dispositivo.

Siga los pasos que se muestran en el vídeo y vuelva a instalar los paneles del dispositivo.

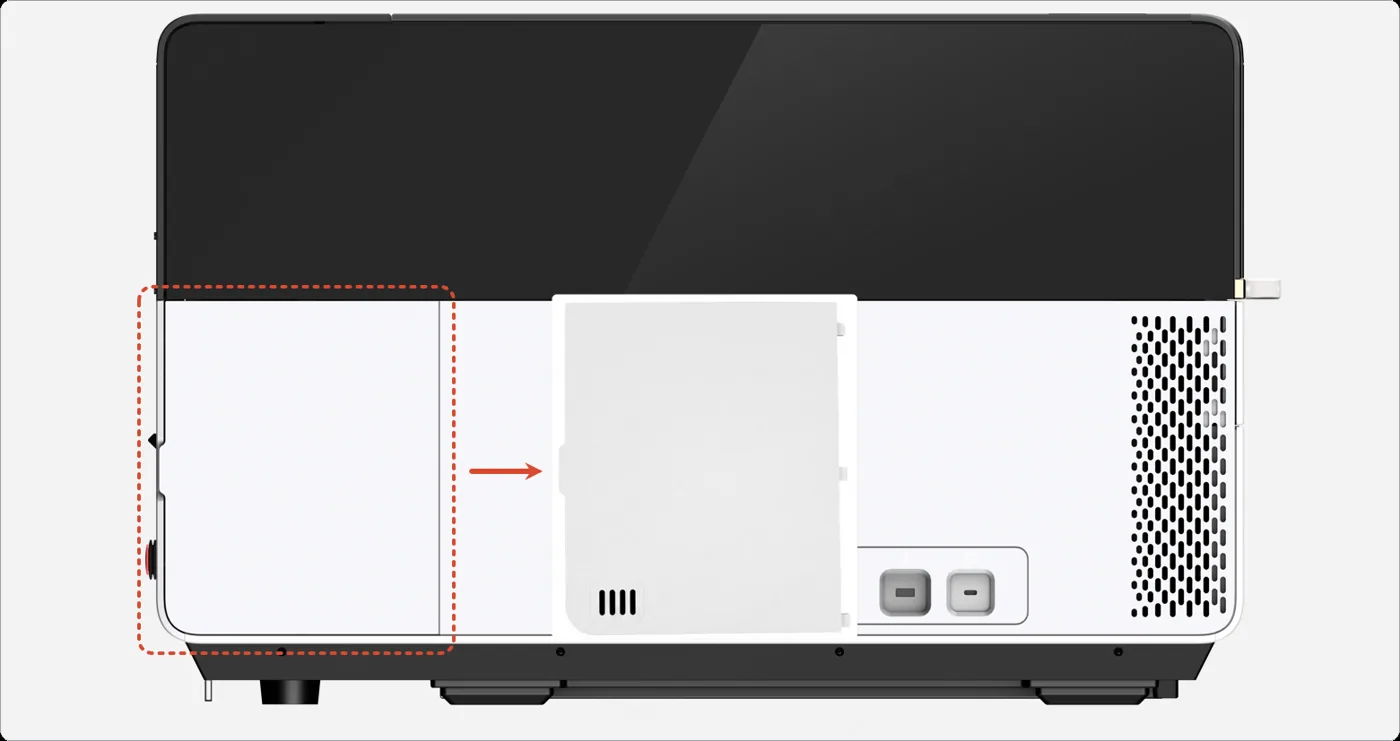

15. Sustituya el panel de liberación rápida de la izquierda

Retire el antiguo panel de liberación rápida, vuelva a instalar la bombona de gas CO2 (si procede) e instale el nuevo panel de liberación rápida.
