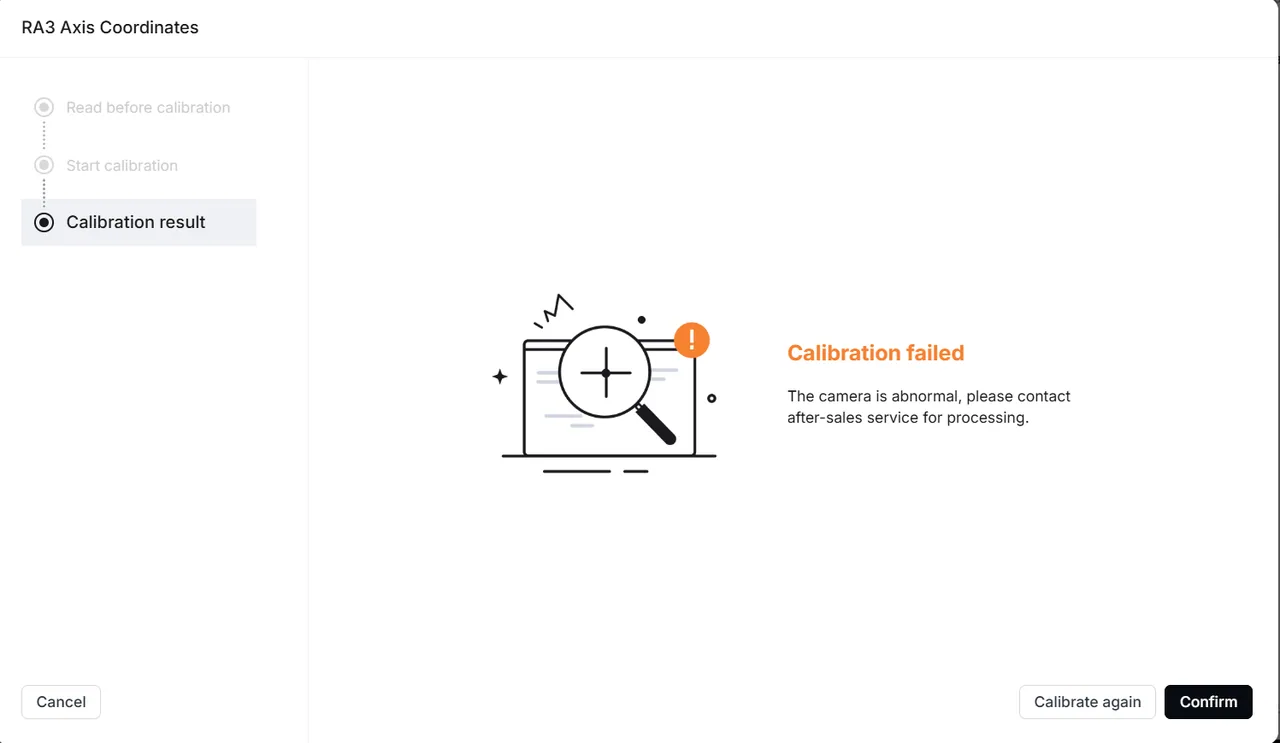

Tras acoplar el xTool Rotary Attachment 3 (RA3) al localizador del RA3 dentro de la xTool P3, aparece un mensaje de fallo de calibración al intentar calibrar las coordenadas del eje del RA3.

Posibles causas

1. Problema de software.

2. El RA3 no está correctamente acoplado a la xTool P3.

3. Los puntos de calibración del RA3 están sucios.

4. La Wi-Fi es inestable.

5. Una luz intensa interfiere con el equipo.

6. La cámara de visión cercana funciona mal.

Resolución de problemas

1. Comprueba el software y el firmware

Actualiza el software y el firmware a la última versión antes de volver a calibrar.

2. Comprueba si el RA3 está correctamente acoplado a la xTool P3

Asegúrate de que el RA3 esté correctamente acoplado a la xTool P3 durante la calibración. Consulta las imágenes de abajo para una instalación correcta y luego vuelve a calibrar.

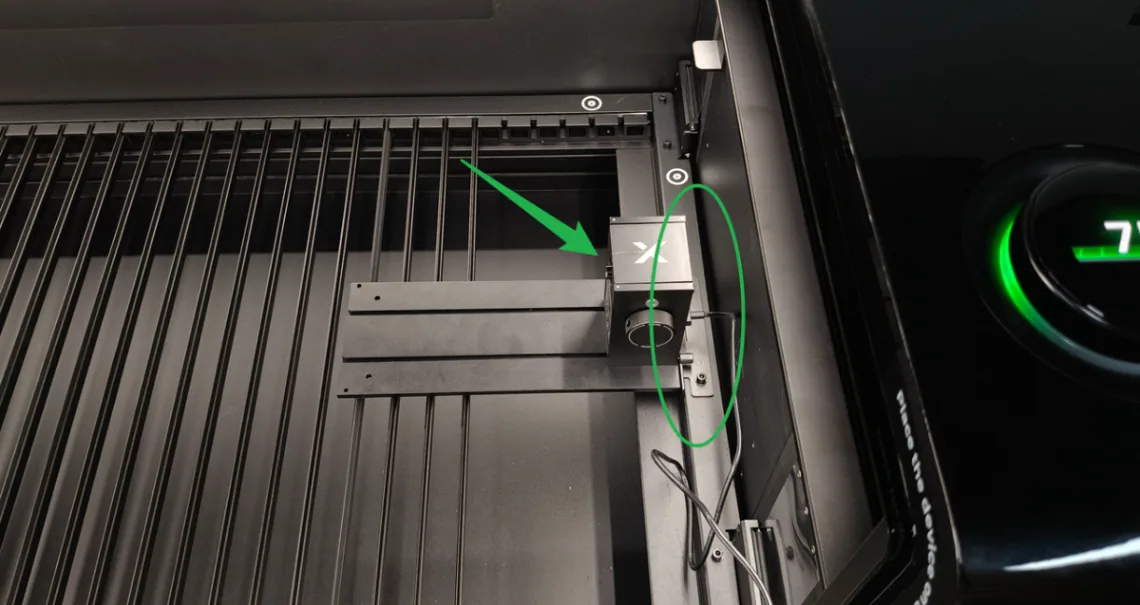

(1) Acopla SOLO la placa base principal y el módulo de alimentación del RA3 al localizador del RA3 dentro de la xTool P3. NO instales ninguna mordaza ni otros componentes en la placa base principal ni en el módulo de alimentación del RA3.

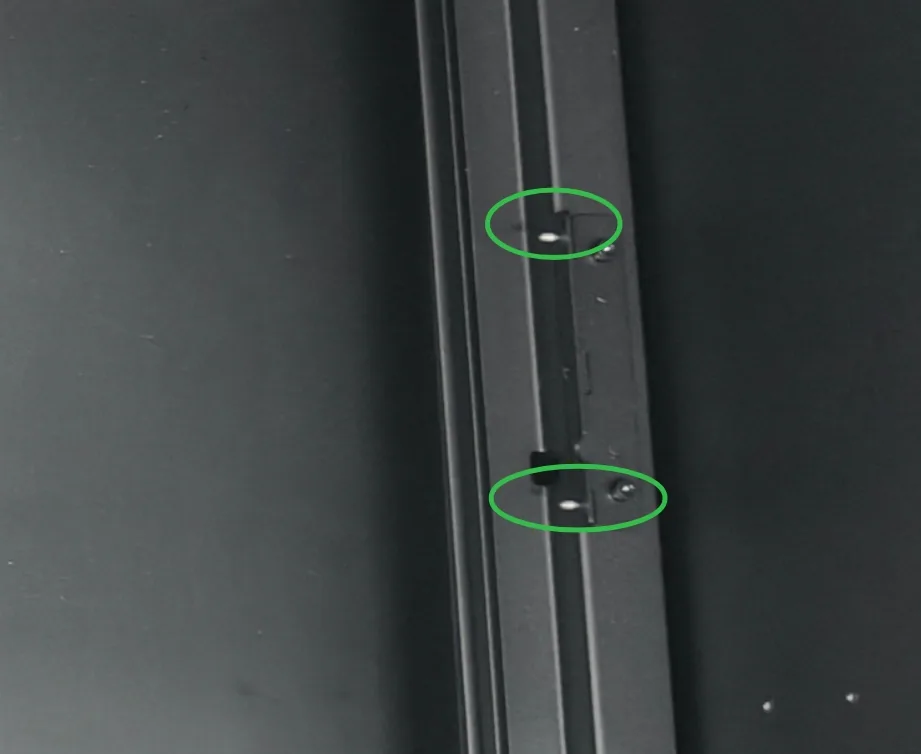

Al acoplar el RA3 a la xTool P3, alinea los dos orificios de la placa base principal del RA3 con los dos salientes del localizador del RA3 dentro de la xTool P3.

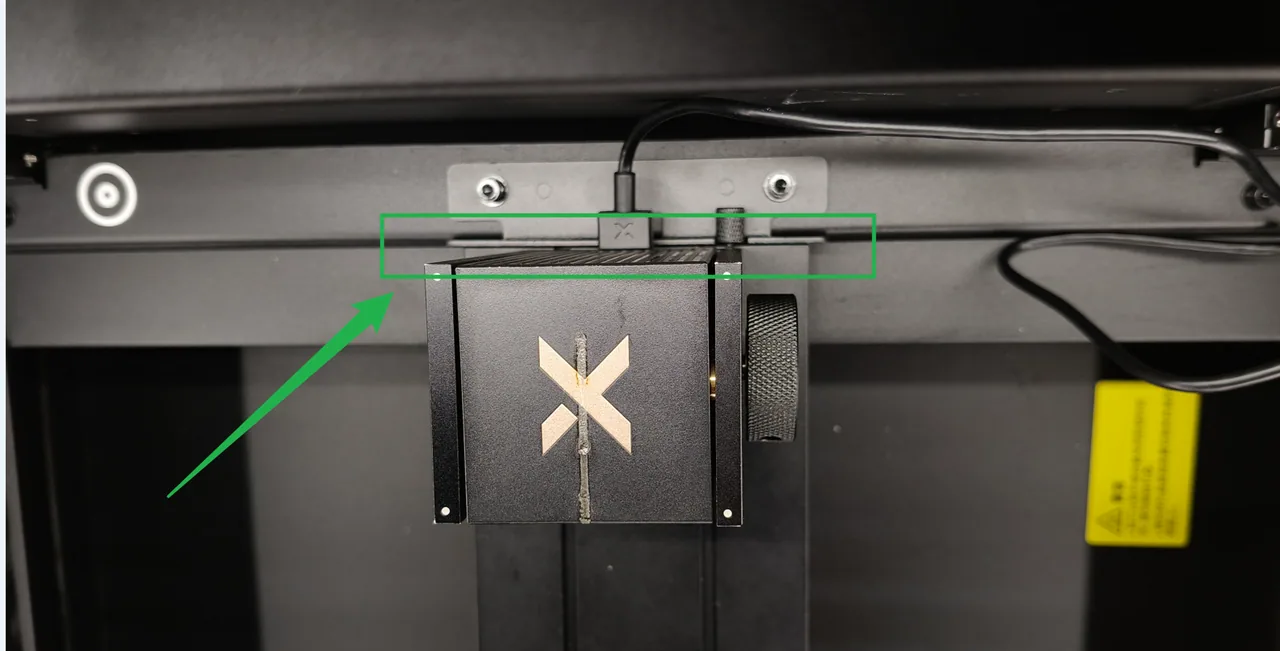

(2) Asegúrate de que el RA3 esté alineado verticalmente y firmemente acoplado al localizador del RA3 dentro de la xTool P3.

3. Comprueba los cuatro puntos de calibración del RA3

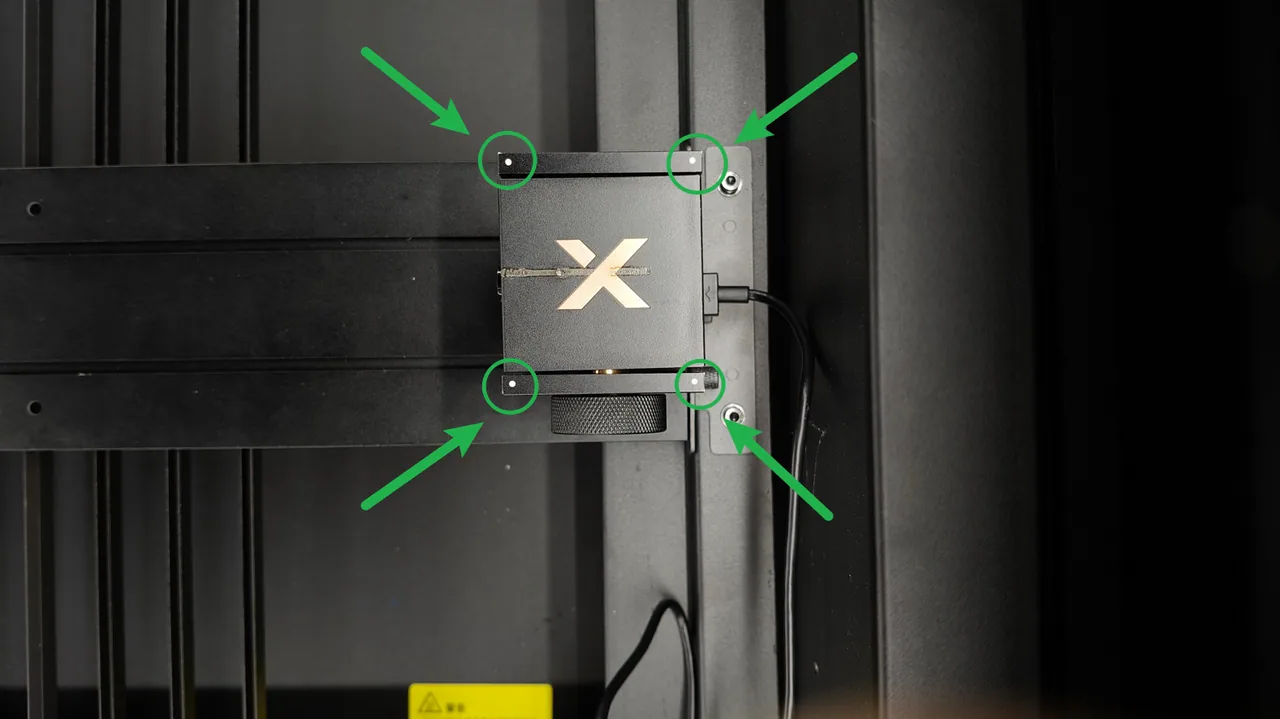

Comprueba si los cuatro puntos de calibración del módulo de alimentación del RA3 están sucios u obstruidos.

• Limpia los cuatro puntos de calibración para asegurarte de que quedan claramente visibles.
• Si el módulo de alimentación del RA3 no tiene puntos de calibración o estos no se ven con claridad, sustituye el módulo de alimentación.

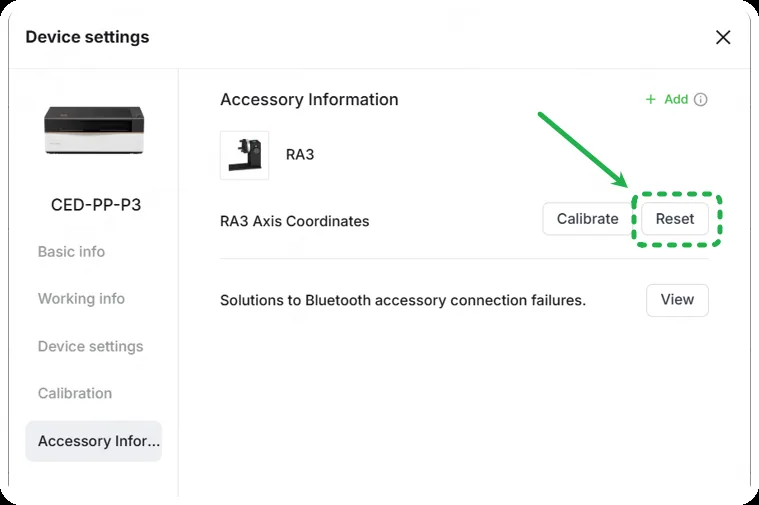

4. Restablece los datos de calibración antes de volver a calibrar

5. Comprueba las condiciones de iluminación ambiental

Comprueba si hay luz intensa (como la de una lámpara o la luz del sol) sobre la xTool P3. Si es así, cierra el panel de la puerta o traslada la xTool P3 a una zona con condiciones de iluminación normales para calibrar.

6. Comprueba la cámara de visión cercana

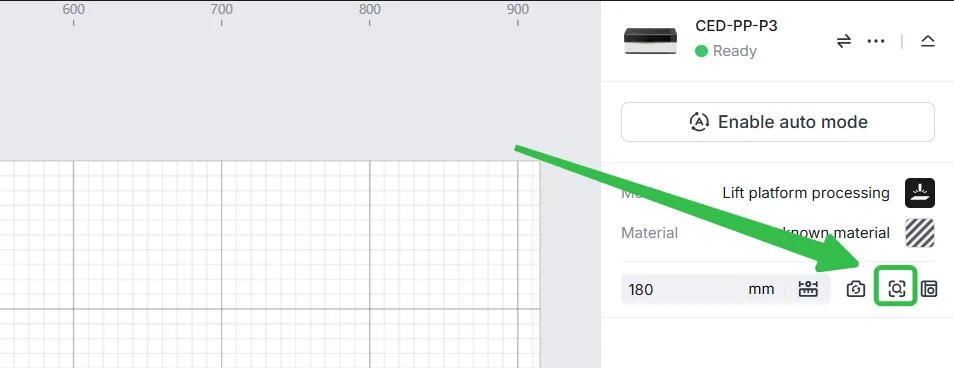

Haz una foto con la cámara de visión cercana y comprueba si la imagen se genera correctamente.

• Si la imagen es nítida, realiza los demás pasos de resolución de problemas.

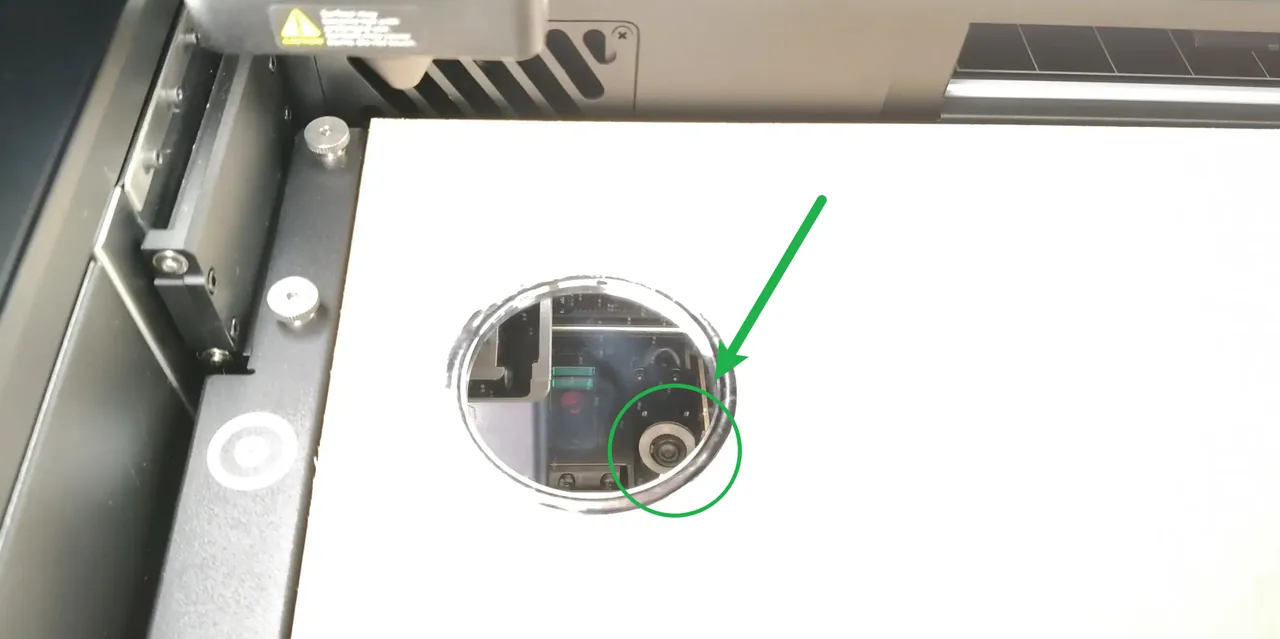

• Si la imagen es borrosa, limpia la cámara de visión cercana.

• Si la imagen falla o sigue siendo borrosa de forma constante, sustituye la cámara de visión cercana.

Información que debes facilitar

Si los pasos anteriores no resolvieron tu problema, facilítanos la siguiente información:

• Un vídeo del proceso de calibración del RA3, incluyendo la colocación del RA3 y las condiciones ambientales de la xTool P3
• Información de la carpeta que se muestra a continuación (comprímela y facilítanosla)

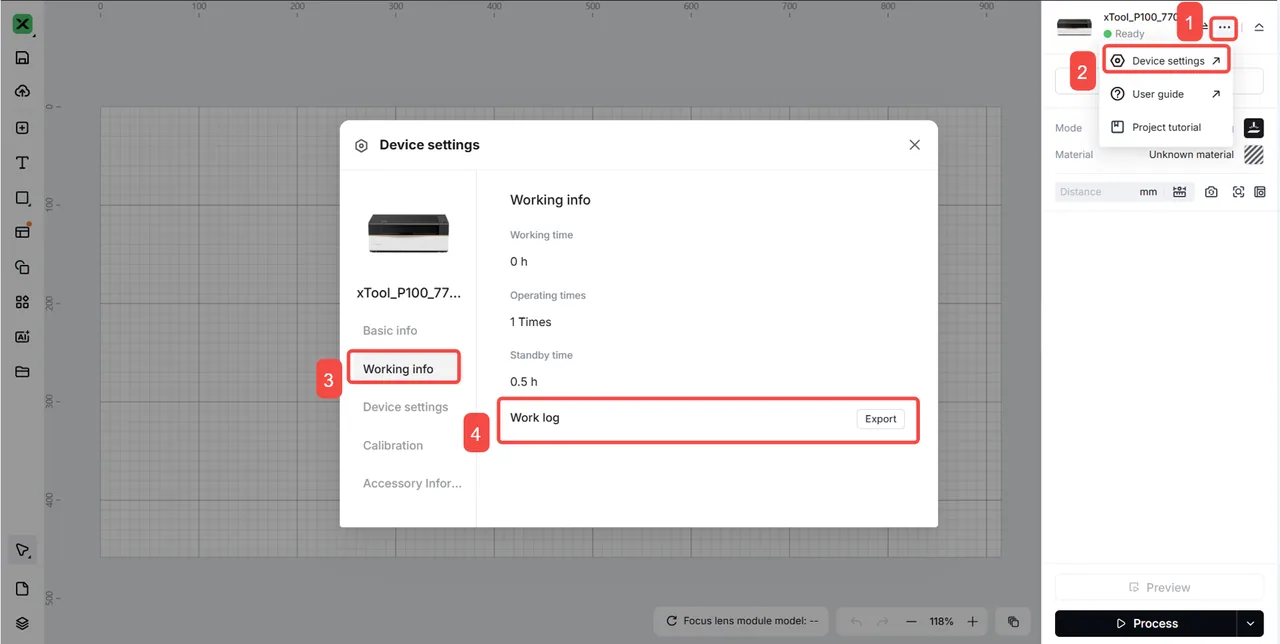

• El registro de trabajo de la xTool P3

¿Sigues teniendo problemas?

Si el problema persiste tras completar los pasos anteriores, contacta con el soporte técnico de MDPI.

Para una resolución rápida, incluye los siguientes datos:

• Descripción del problema: una explicación detallada del problema observado.
• Prueba en vídeo: adjunta un vídeo que muestre el problema, cuando proceda.
• Resolución de problemas realizada: cualquier paso de resolución de problemas que ya hayas intentado, junto con sus resultados.

Esta información es fundamental para que los ingenieros de soporte técnico puedan prestar asistencia a tiempo.
