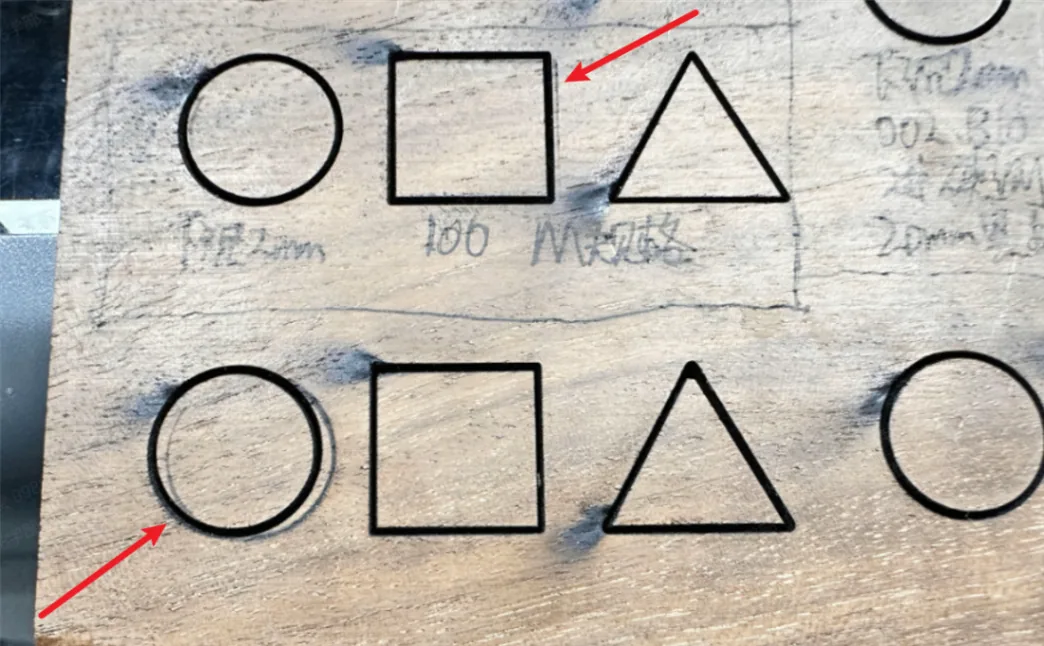

• Al grabar o cortar con láser, aparecen líneas dobles junto al patrón procesado.
• Al usar Relleno en el grabado láser, puede aparecer un efecto fantasma (ghosting).

Posibles causas

1. Trayectoria óptica desalineada
2. Problema en el espejo del láser
3. Problema en la lente del láser
4. Boquilla de aire sucia
5. Tubo láser defectuoso
6. El módulo láser no está suficientemente vertical
7. Fallo de transmisión del eje X

Prueba preliminar

Si este problema aparece al procesar cualquier archivo con el módulo láser, normalmente se debe a una de las siguientes razones:

• Desalineación de la trayectoria óptica (solo láser CO₂)
• Problema de transmisión/accionamiento mecánico del eje X (aplicable tanto al módulo láser CO₂ como al módulo láser infrarrojo de 5W)
• Fallo del módulo láser infrarrojo de 5W (solo módulo láser infrarrojo de 5W)

Puedes realizar las siguientes pruebas para identificar rápidamente la causa del problema y luego proceder con los pasos de solución correspondientes.

Prueba 1: Comprobar el sistema de transmisión del eje X (aplicable al módulo láser CO₂ y al módulo láser infrarrojo de 5W)

Realiza tanto un grabado bidireccional como un grabado unidireccional.

• Si el resultado del grabado es normal en modo unidireccional y el problema de línea doble/fantasma solo aparece en modo bidireccional, esto indica un problema en el sistema de transmisión del eje X. Procede a solucionar el sistema de transmisión del eje X.
• Si el problema de línea doble/fantasma también aparece en modo unidireccional:
• • En los modelos con láser CO₂, el problema probablemente esté causado por la trayectoria óptica. Continúa con la Prueba 2.
  • En el módulo láser infrarrojo de 5W, el problema probablemente esté causado por el propio módulo láser. Soluciona el módulo láser infrarrojo de 5W.

Prueba 2: Comprobar la trayectoria óptica (solo módulo láser CO₂)

Realiza la misma tarea de grabado con la boquilla de aire instalada y con la boquilla de aire retirada.

• Si el problema de línea doble/fantasma solo aparece cuando la boquilla de aire está instalada, esto indica una anomalía en la trayectoria óptica del eje Z. Es probable que el haz láser esté incidiendo sobre la boquilla de aire, provocando la dispersión del haz y dando lugar a un efecto de haz dividido. Soluciona la trayectoria óptica del eje Z.
• Si el problema de línea doble/fantasma persiste incluso tras retirar la boquilla de aire, el problema probablemente esté causado por el módulo láser o las lentes ópticas. Procede a solucionar el módulo láser y las lentes ópticas.

Procedimientos de solución

1. Resolver el problema de la trayectoria óptica del eje Z

Se aplica al escenario en el que el módulo láser CO2 procesa con la boquilla instalada.

1.1 Comprobar la boquilla

Comprueba si la boquilla está sucia. Si lo está, límpiala y vuelve a instalarla.

1.2 Comprobar la trayectoria óptica

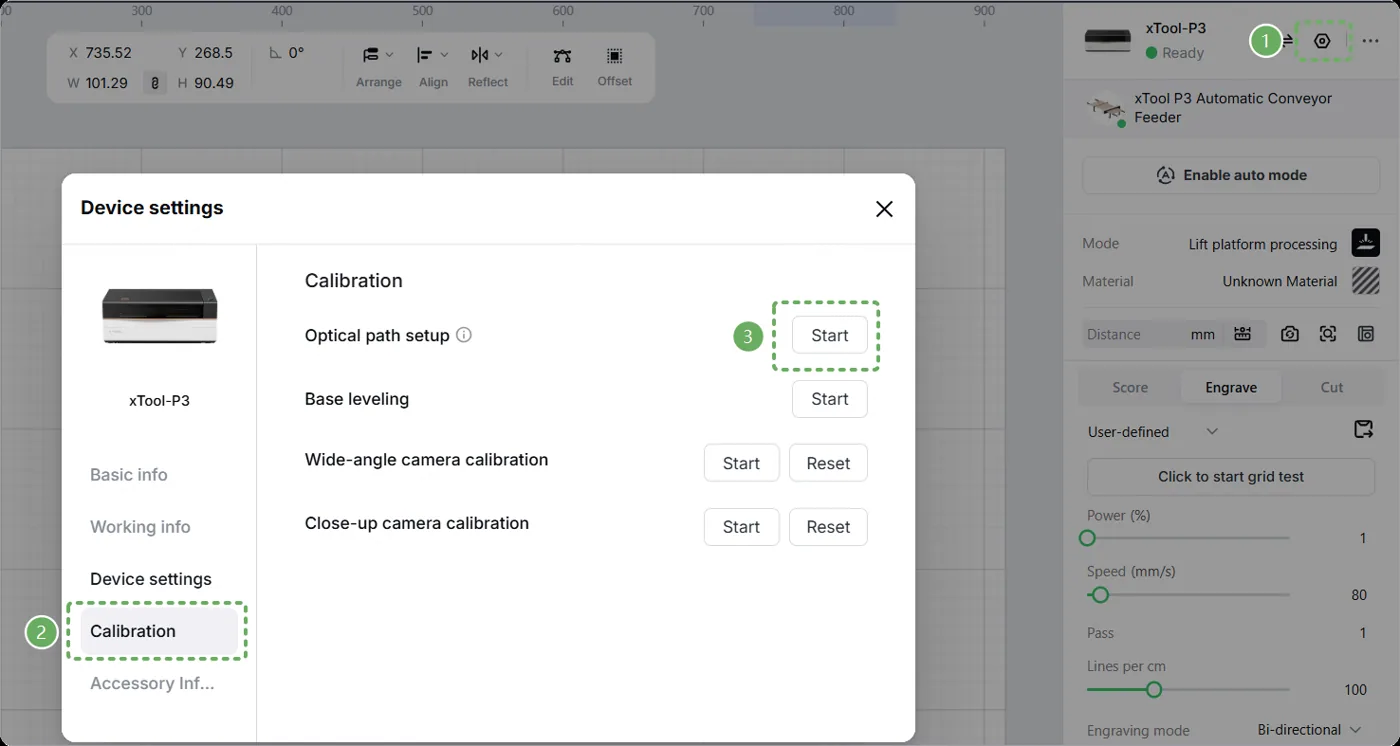

Ve a Ajustes del dispositivo > Calibración > Iniciar para calibrar la trayectoria óptica. Si está desalineada, recalíbrala.

1.3 Ajustar la verticalidad del eje Z

Si el problema persiste después de que la trayectoria óptica sea correcta, ajusta la verticalidad del eje Z del cabezal láser según el siguiente artículo.

2. Resolver el problema del módulo láser o la lente

Se aplica a los escenarios en los que este problema aparece durante el procesado con láser CO2 sin la boquilla instalada.

2.1 Comprobar la lente de enfoque

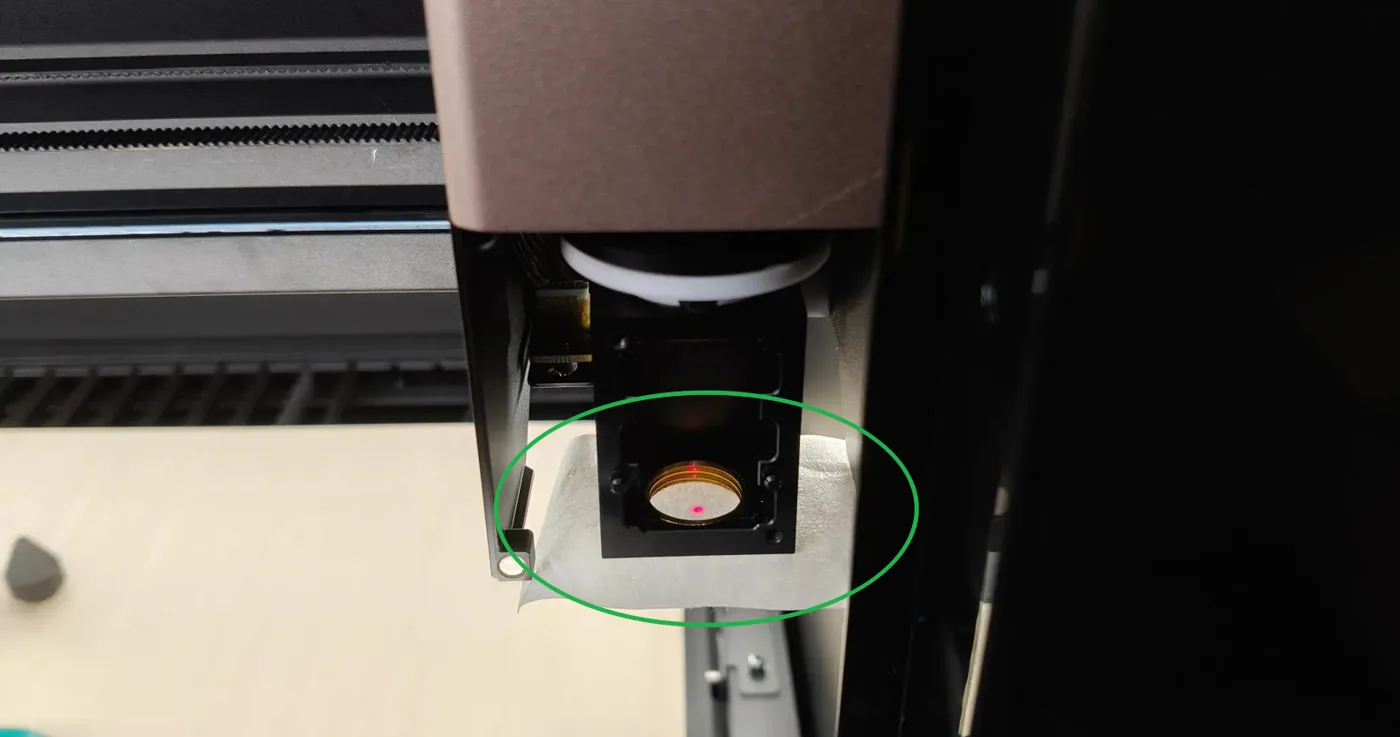

(1) Retira la boquilla de aire y el soporte de la lente de enfoque, y luego coloca un trozo de cinta de enmascarar en la zona de montaje de la boquilla de aire.

(2) Entra en la calibración de la trayectoria óptica y realiza una prueba de pulso láser tanto con la lente de enfoque instalada como con la lente de enfoque retirada.

(3) Observa si el problema de doble punto aparece solo cuando la lente de enfoque está instalada.

• Si el problema de doble punto solo aparece cuando la lente de enfoque está instalada, sustituye la lente de enfoque.
• Si el problema no depende de que la lente de enfoque esté instalada, continúa solucionando otras posibles causas.

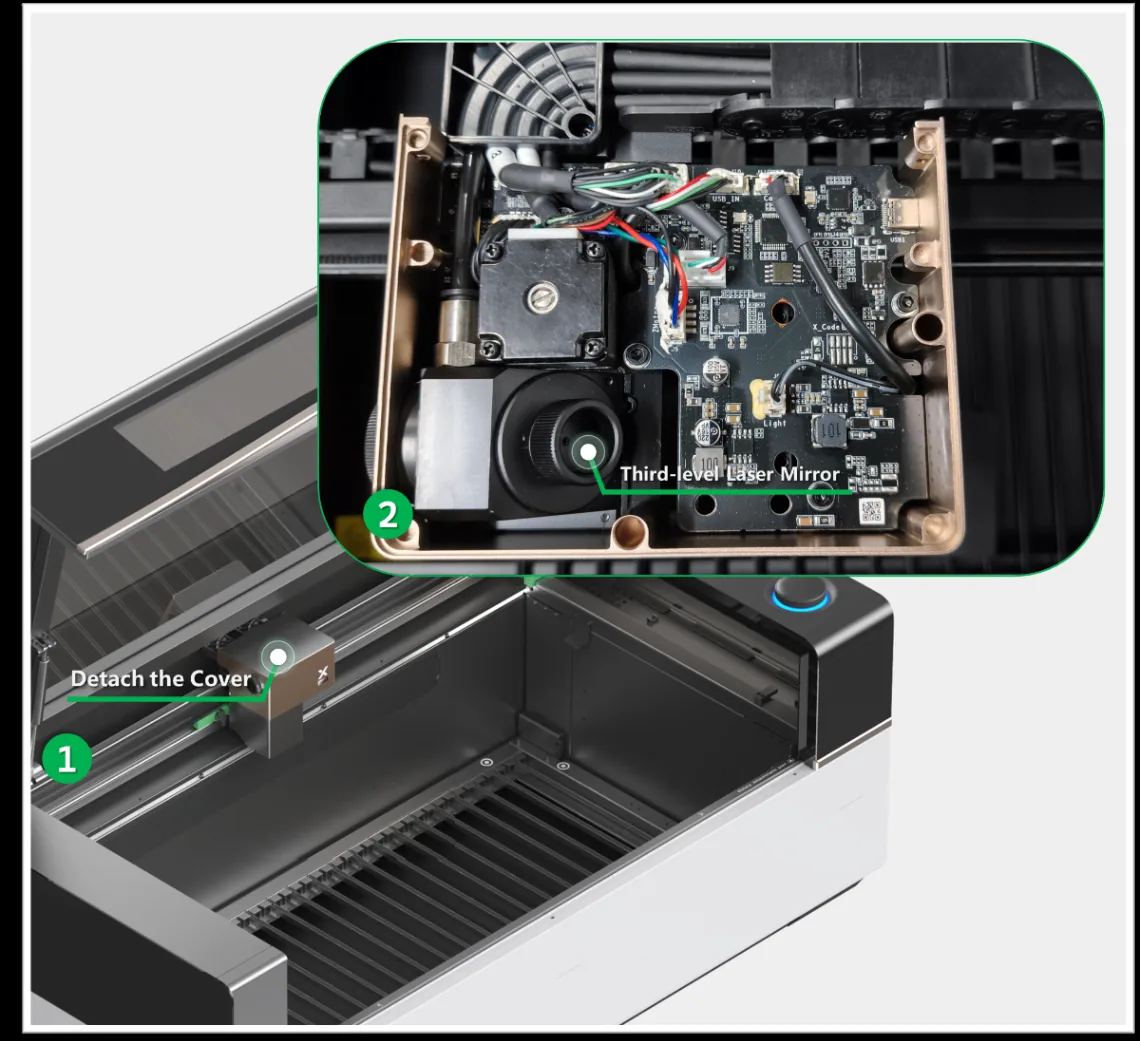

2.2 Comprobar los distintos tipos de espejos del láser

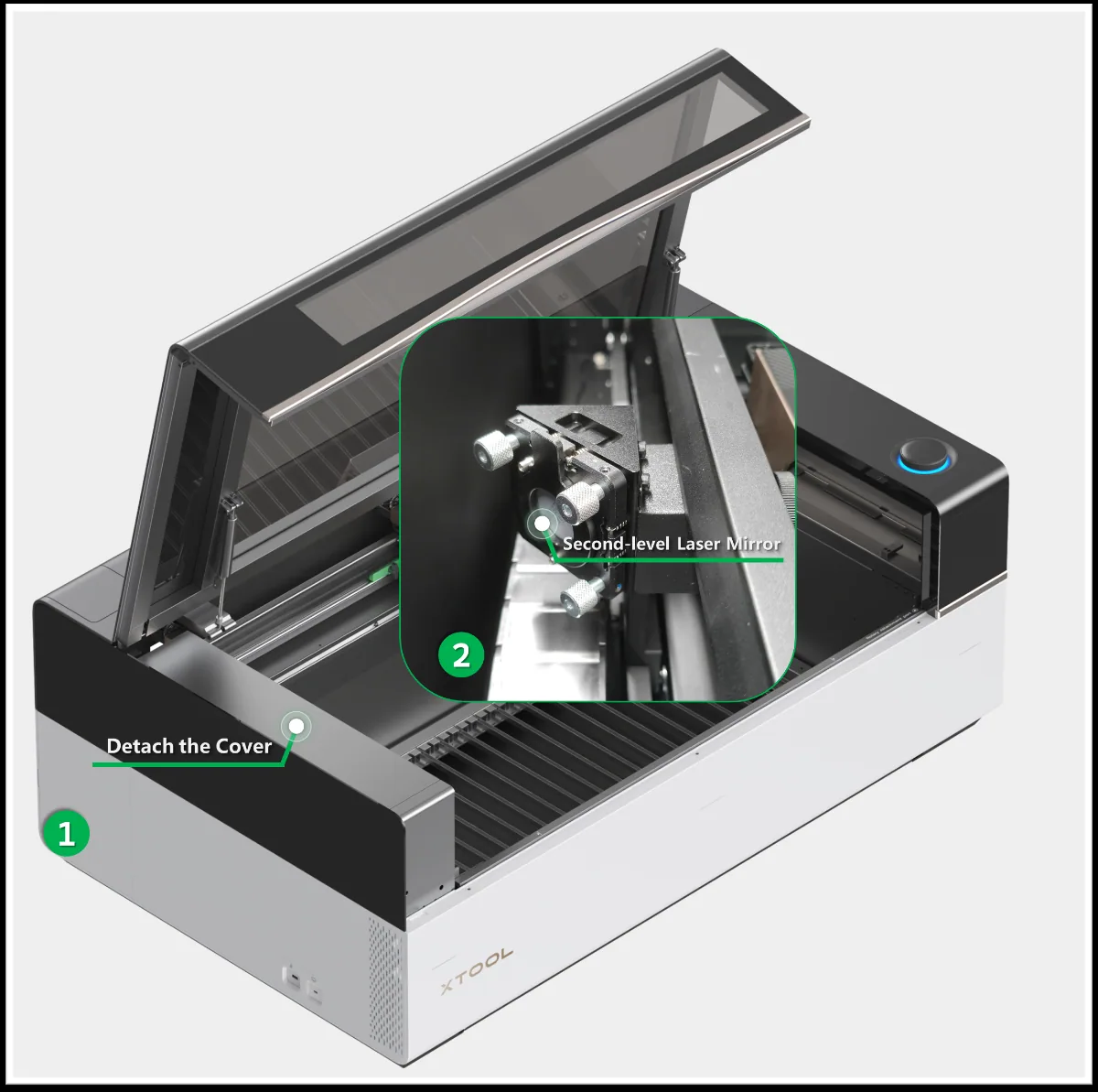

Limpia los distintos tipos de espejos del láser y vuelve a instalarlos para evitar que queden sueltos. Consulta el tutorial en vídeo.

2.3 Probar el tubo láser

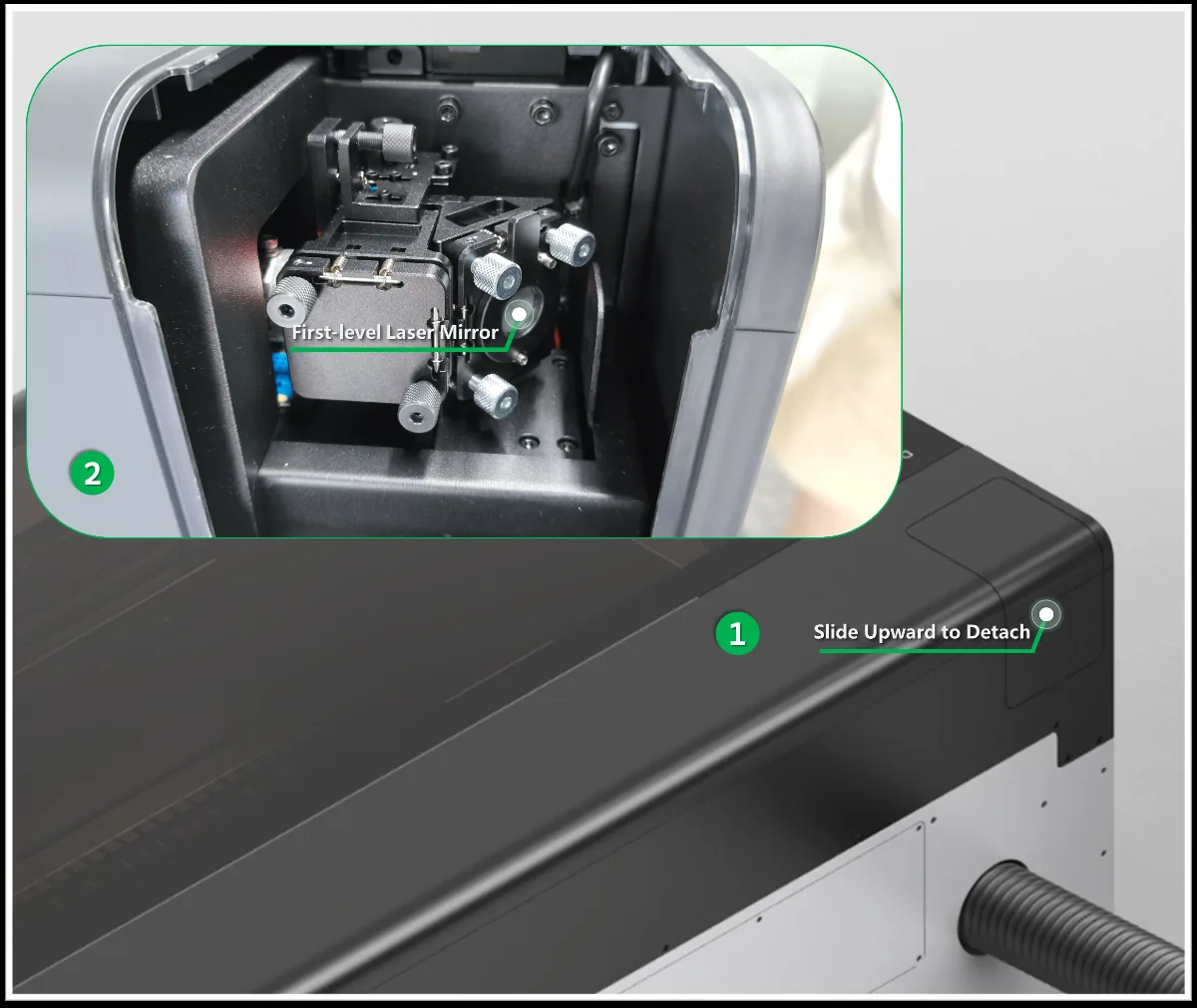

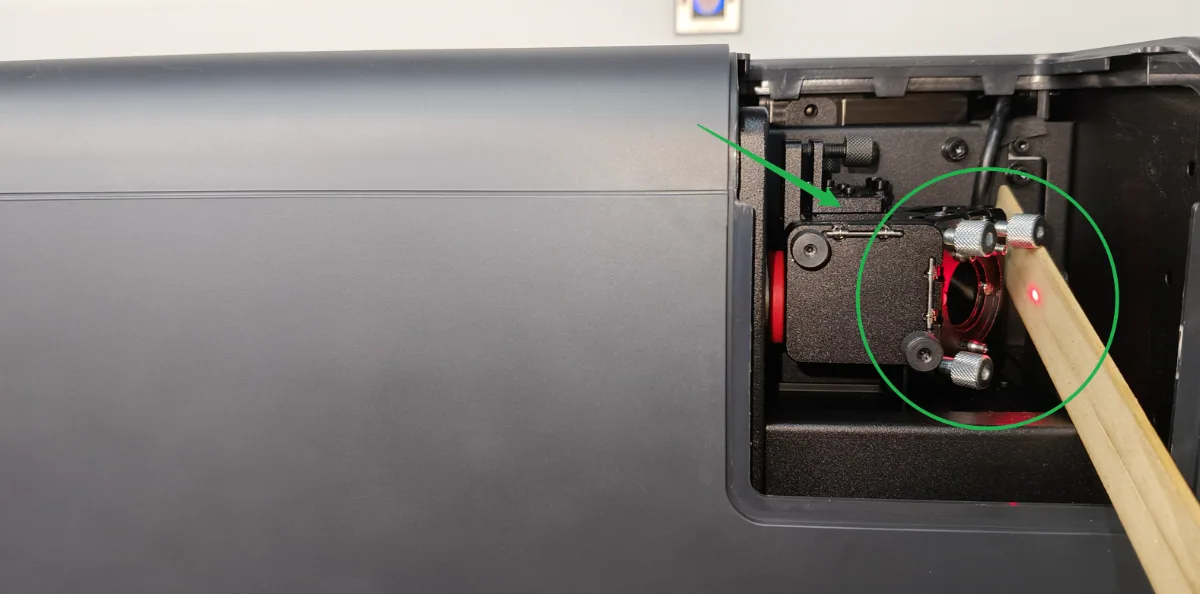

(1) Retira el primer espejo (como se muestra).

(2) Coloca un trozo de madera en la posición del primer espejo.

(3) Entra en la calibración de la trayectoria óptica y realiza una prueba de pulso láser.

(4) Observa la forma del punto láser sobre la superficie de la madera.

• Si se observa un doble punto, sustituye el tubo láser.
• Si se observa un único punto, continúa solucionando otras posibles causas.

3. Resolver el problema de transmisión del eje X

Se aplica cuando el problema de línea doble/fantasma aparece solo durante el grabado bidireccional.

3.1 Comprobar la tensión de la correa del eje X

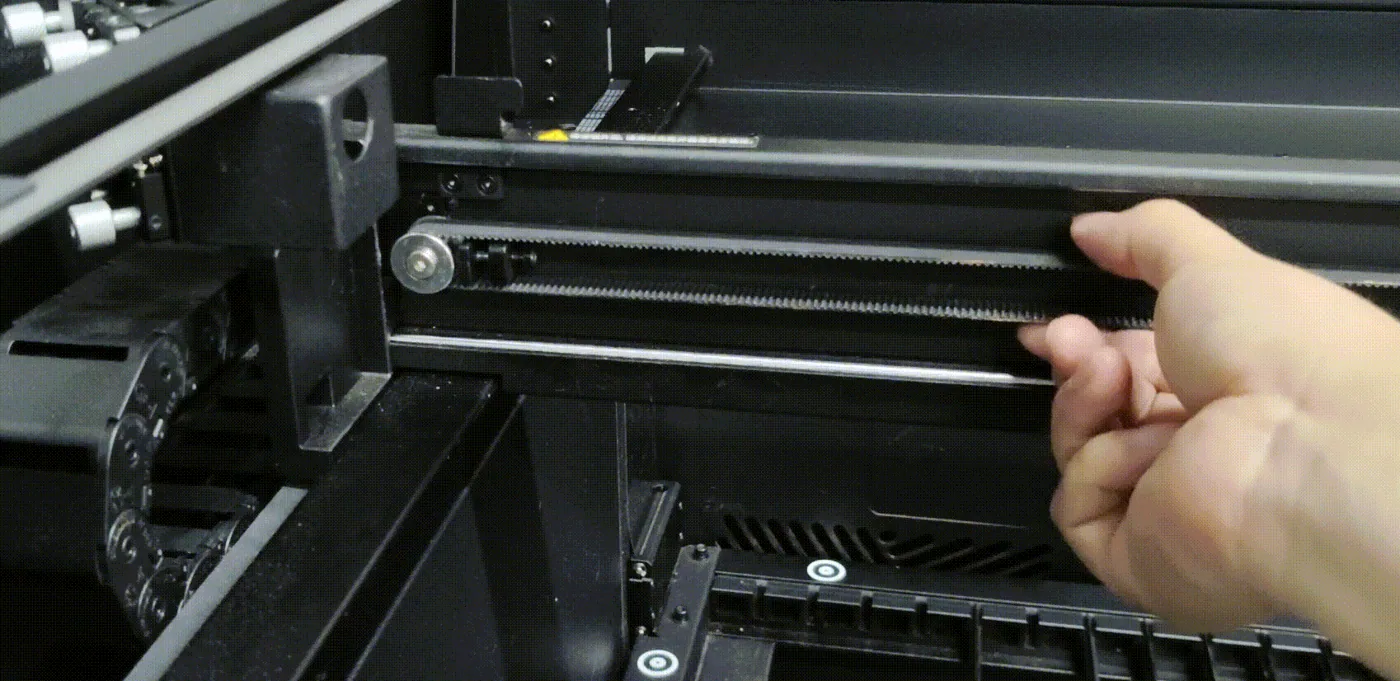

Pellizca suavemente la correa del eje X con dos dedos. Con la tensión de correa correcta, la correa debería poder juntarse con una ligera presión de los dedos (aproximadamente 40 – 45 N de tensión).

• Si la correa se nota floja, ajusta la tensión de la correa siguiendo el procedimiento mostrado en el vídeo.
• Si la tensión de la correa está dentro del rango normal, continúa solucionando otras posibles causas.

3.2 Comprobar el motor del eje X

Apaga el dispositivo. Después, consulta el tutorial en vídeo para inspeccionar el motor del eje X en busca de cualquier anomalía.

• Si el motor resulta defectuoso, por ejemplo con dientes de engranaje dañados o resistencia anómala al girarlo con la mano, sustituye el motor.
• Si no se encuentran anomalías evidentes, desconecta y vuelve a conectar el cable del motor, luego reinicia el dispositivo y vuelve a probar.

4. Resolver el problema del módulo infrarrojo de 5W

Se aplica cuando el problema de línea doble/fantasma aparece incluso durante el grabado unidireccional con el módulo láser infrarrojo de 5W.

4.1 Ajustar la velocidad de grabado

Al usar el módulo infrarrojo de 5W, el peso del conjunto del eje Z de la xTool P3 es relativamente alto. A ciertas velocidades de grabado puede producirse resonancia del dispositivo, lo que provoca un efecto fantasma en el resultado del grabado. En la mayoría de los casos, este problema puede eliminarse ajustando ligeramente la velocidad de grabado.

Aumenta o reduce la velocidad de grabado en incrementos de 20 mm/s y realiza grabados de prueba para determinar si el problema desaparece.

• Si el problema desaparece, continúa procesando a la velocidad ajustada.
• Si el problema persiste, continúa solucionando otras posibles causas.

4.2 Comprobar la lente

(1) Retira el módulo infrarrojo de 5W.

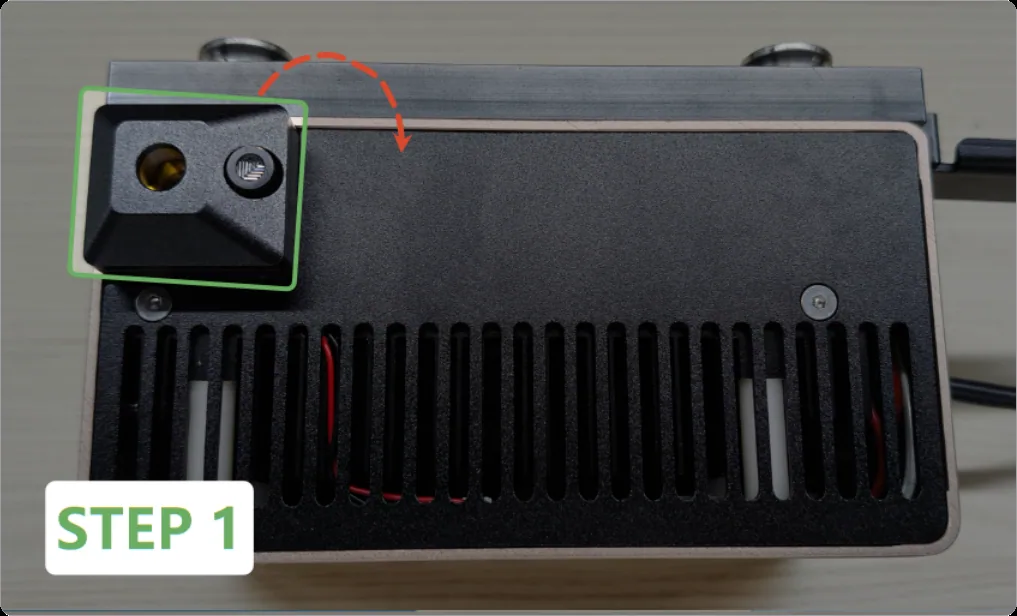

(2) Retira la cubierta protectora magnética.

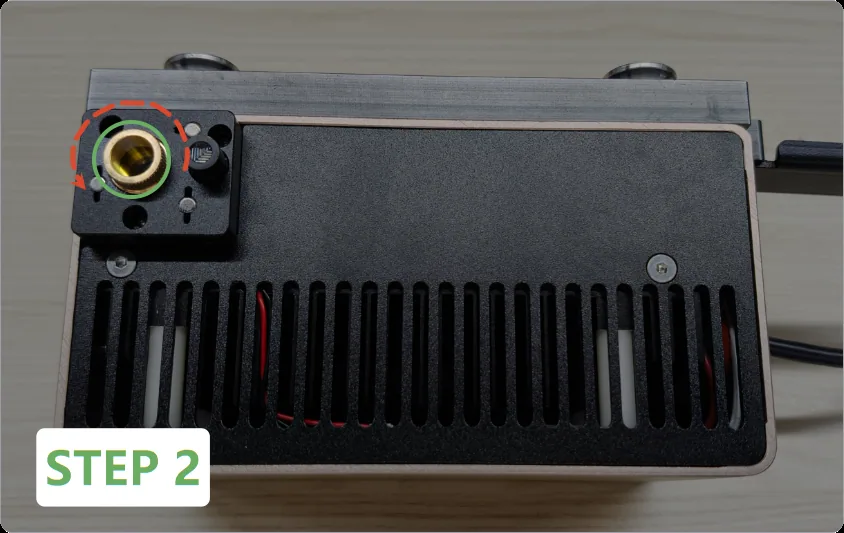

(3) Gira la lente protectora en sentido antihorario para retirarla.

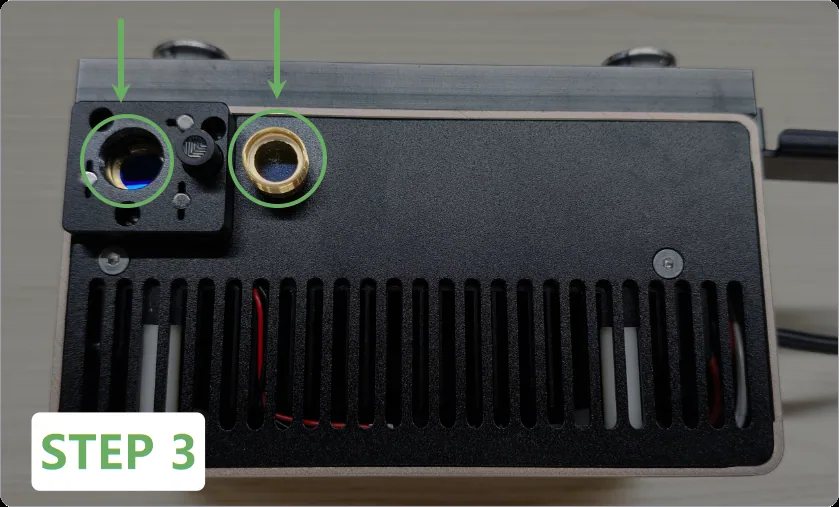

(4) Inspecciona la lente interior (lado izquierdo, no extraíble) y la lente protectora (lado derecho).

• Si alguna de las lentes está visiblemente sucia, límpiala con cuidado con un paño sin pelusa ligeramente humedecido con alcohol.
• Si alguna de las lentes está agrietada o dañada, contacta con el soporte técnico de MDPI y proporciona una foto para la sustitución de la lente.

¿Sigues teniendo problemas?

Si el problema persiste tras completar los pasos anteriores, contacta con el soporte técnico de MDPI.

Para una resolución rápida, incluye los siguientes datos:

• Descripción del problema: una explicación detallada del problema observado.
• Prueba en vídeo: adjunta un vídeo que muestre el problema, cuando sea posible.
• Información del dispositivo: sigue los pasos para localizar el nº de serie (SN) y exportar el registro de trabajo.

• Soluciones realizadas: cualquier paso de solución que ya hayas intentado, junto con sus resultados.

Esta información es fundamental para que el soporte técnico de MDPI pueda ayudarte a tiempo.
