Manual de usuario de la xTool P3

Antes de empezar con la guía de usuario de la xTool P3, mira primero el vídeo de desembalaje.

Descargar archivo PDF (multiidioma)Lista de componentes

Desembala la xTool P3 y comprueba los componentes que hay dentro del paquete. Si falta alguno o llega dañado, contacta con el soporte técnico de MDPI para asistencia postventa.


xTool P3	Cable de alimentación	Cable USB	Anticongelante

Embudo	Pinza de material	Cinta de enmascarar	Cartón

Madera de tilo 3 mm	Tubo de extracción de humos	Guía de inicio rápido	Instrucciones de seguridad
Kit de herramientas: *Todos los tornillos del kit de herramientas son de repuesto.

Llave	Destornillador de doble punta	Llave hexagonal 1,5 mm	Llave hexagonal 3 mm

Tornillo M3*6	Tornillo M3*5	Tornillo M4*10	Tornillo M3*10

Tornillo autorroscante ST2.9*9.5
Kit xTool SafetyPro™ IF2 2.0:

xTool SafetyPro™ IF2 2.0	Tacos de plástico estriados	Tornillo M3*10	Tubo de extracción de humos

Soporte de montaje en pared	Llave hexagonal 2 mm

Conoce tu xTool P3

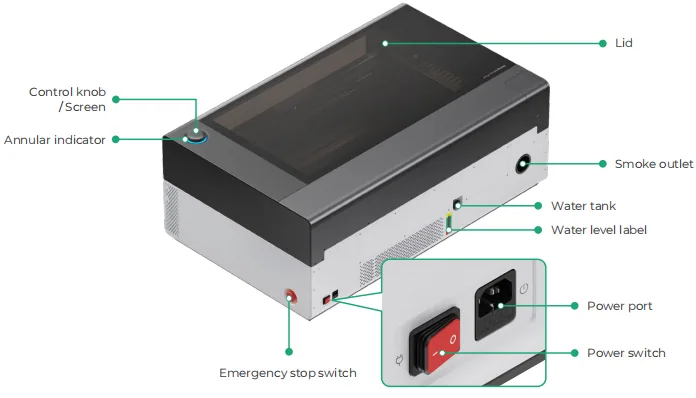

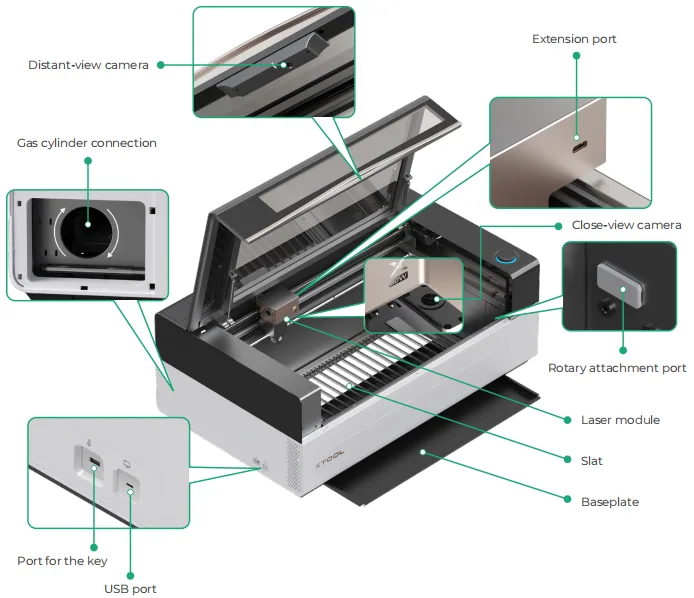

Estructura del producto

Especificaciones

Nombre del producto	xTool P3
Clasificación de seguridad	Seguridad láser Clase 1
Tamaño del producto	1250 mm × 780 mm × 496 mm
Peso	105 kg
Área de procesamiento	915 mm × 458 mm
Velocidad máxima de procesamiento	400 mm/s (mapa de bits) 1200 mm/s (vector)
Alimentación de entrada	100 – 240 V CA, 50 / 60 Hz, 1700 W
Resolución de cámara	Cámara de vista cercana: 5 MP Cámara de vista lejana: 16 MP

Descripción del indicador anular y el mando

Indicador anular	Estado del dispositivo
Blanco fijo	En espera, no conectado a la red
Azul parpadeante lento	Listo para trabajar
Azul fijo	En espera, conectado a la red
Morado fijo	Configurando Bluetooth
Morado fijo	Actualizando firmware
Amarillo fijo	Configurando red AP
Verde fijo	Procesamiento completado
Rojo fijo	Se produce una excepción

Gira el mando:

· Cambiar entre opciones

· Ajustar los parámetros

Pulsa el mando:

· Entrar en la opción

· Confirmar el parámetro

Mantén pulsado 2 s:

Salir de la opción

Conoce tu xTool SafetyPro™ IF2 2.0

Para más información sobre el xTool SafetyPro™ IF2 2.0, consulta la Guía de usuario del xTool SafetyPro™ IF2 2.0.

Estructura del producto

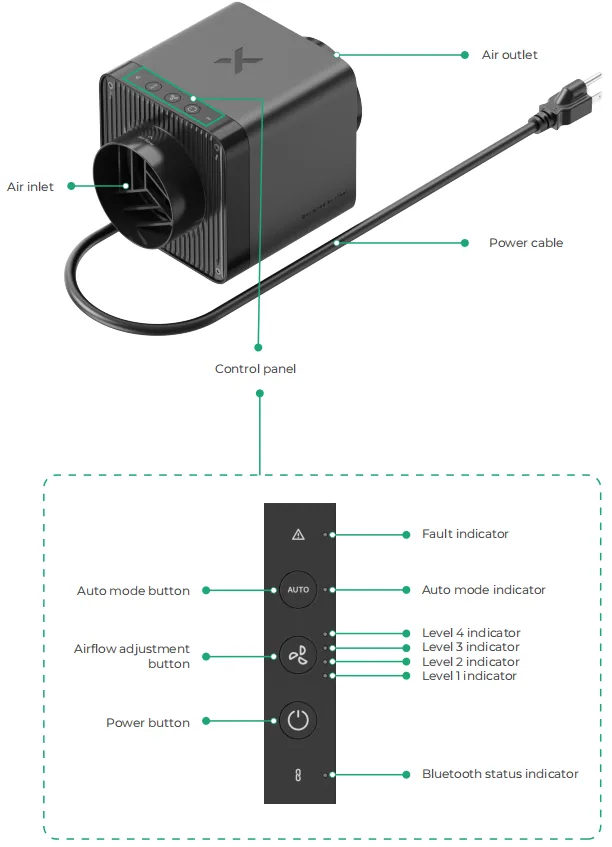

Descripción del indicador del ventilador en línea

Indicador	Estado del indicador	Estado del dispositivo
Indicador de estado Bluetooth	Blanco parpadeante	Entra en modo de emparejamiento
Blanco fijo	Emparejamiento correcto
Apagado	El emparejamiento falla o la conexión Bluetooth no se ha establecido
Indicador de fallo	Rojo fijo	El motor del ventilador en línea se cala y hay que limpiar las aspas del ventilador
Rojo parpadeante	La actualización del firmware falla
Indicador de modo automático	Blanco fijo	El ventilador en línea funciona en modo AUTO
Indicador de ajuste de caudal de aire	Blanco fijo	El ventilador en línea funciona al nivel de caudal de aire actual
El indicador de fallo y el indicador de estado Bluetooth parpadean alternativamente: Actualización de firmware en curso El indicador de fallo y el indicador de estado Bluetooth están apagados y el zumbador suena una vez: Actualización de firmware correcta

Preparativos

Atención: No conectes el dispositivo a la alimentación antes de llenar el anticongelante.

1. Comprueba la carcasa del dispositivo

Si está gravemente dañada, no uses el dispositivo y contacta con el soporte técnico de MDPI.

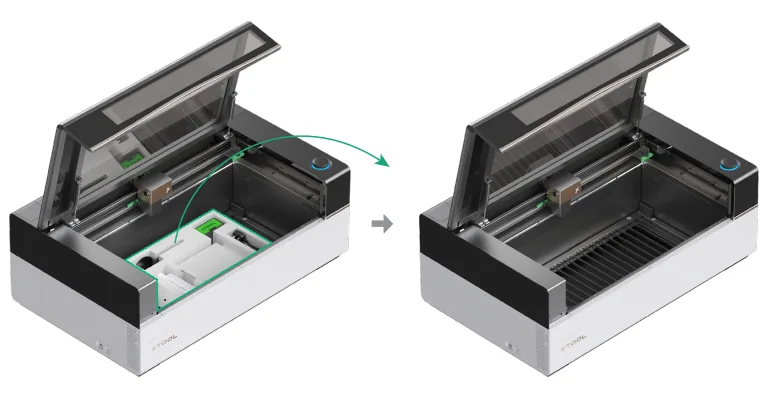

2. Abre la tapa y saca los componentes

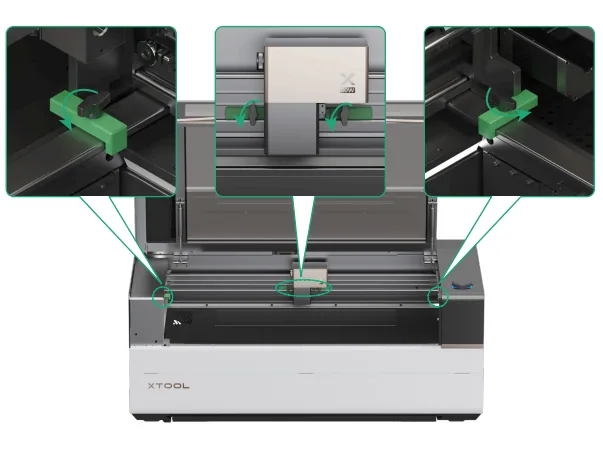

3. Retira los tornillos de mariposa de las guías de los ejes X e Y

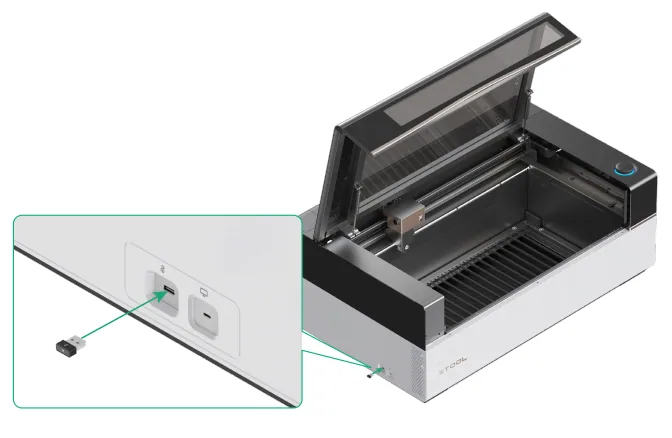

4. Inserta la llave de control de acceso

La llave puede funcionar tanto como llave de control de acceso como conector de enclavamiento. Para más información, consulta la Llave de control de acceso de xTool.

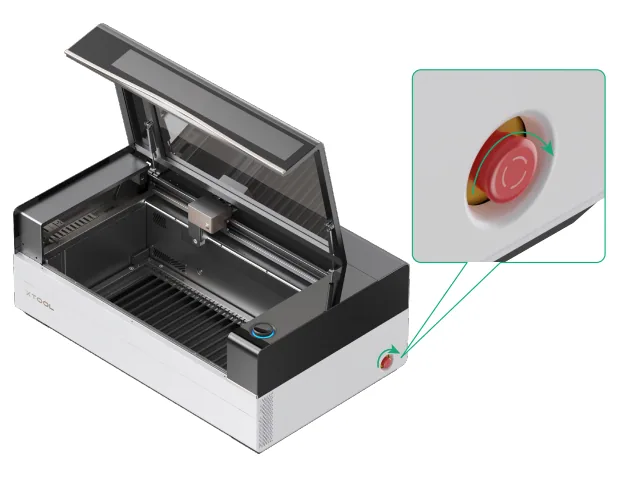

5. Gira el interruptor de parada de emergencia para restablecerlo

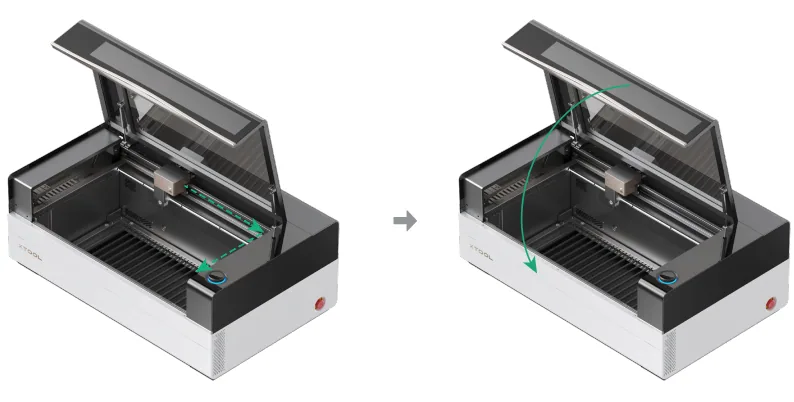

6. Mueve manualmente el módulo láser para comprobar si se desplaza correctamente

Si es así, cierra la tapa. Si no, no uses el dispositivo y contacta con el soporte técnico de MDPI.

7. Llena el depósito de agua con anticongelante

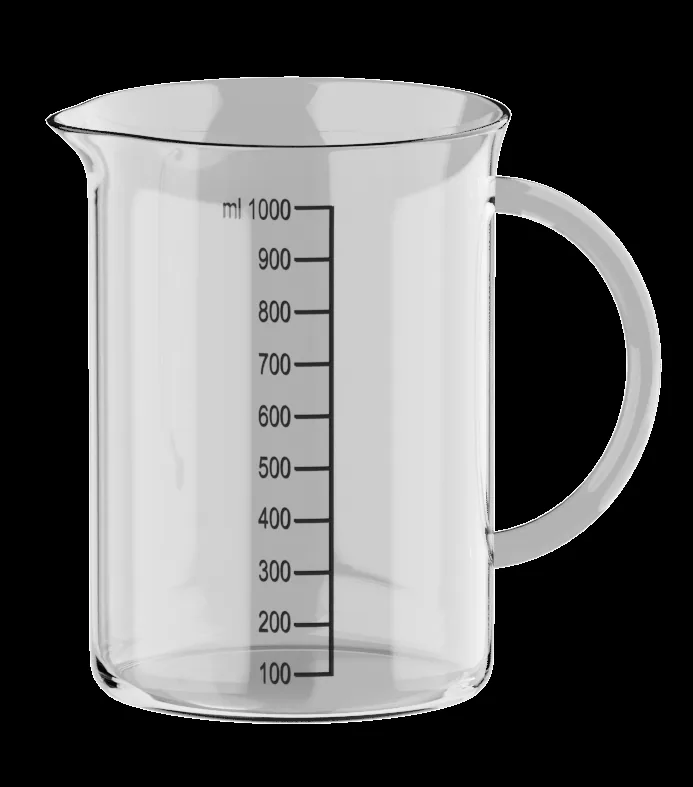

Prepara un vaso medidor para medir el agua purificada.

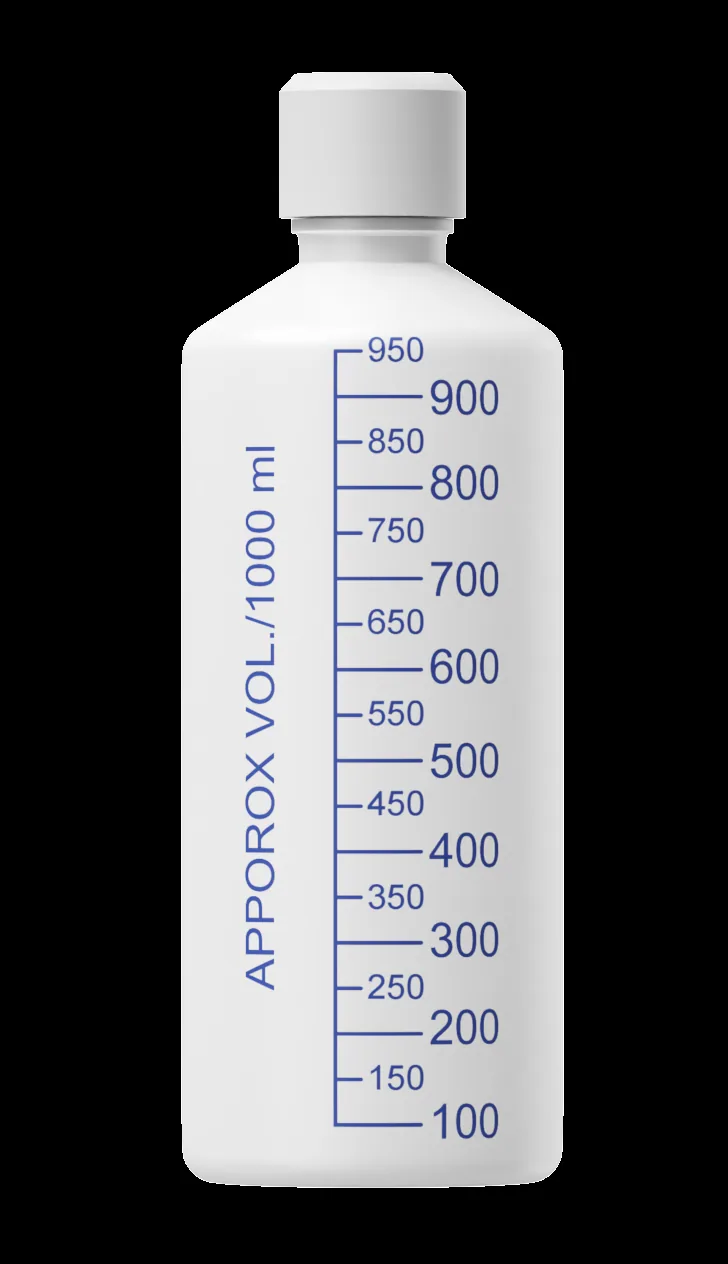

Si no tienes un vaso medidor, puedes guardar el anticongelante restante en otro recipiente y usar la botella de anticongelante para medir el agua purificada.

Determina primero el volumen de anticongelante que vas a usar según la temperatura anual más baja de tu región.
Asegúrate de usar agua purificada para preparar el anticongelante. El agua del grifo contiene impurezas y lejía, que pueden provocar demasiadas burbujas, afectando al funcionamiento del tubo láser e incluso dañándolo.
Sigue estrictamente los pasos siguientes para llenar el depósito de agua con los volúmenes recomendados de anticongelante y agua purificada. Para evitar el desbordamiento, ten cuidado durante el llenado

(1) Determina los volúmenes de anticongelante y agua purificada que vas a usar

Temperatura anual más baja de tu región (℃)	Concentración recomendada (%)	Anticongelante (ml)	Agua purificada (ml)
T ＞ 0	0	0	1200
-10 ≤ T ≤ 0	20	240	960
-20 ≤ T ≤ -10	35	420	780
-30 ≤ T ≤ -20	45	540	660
-40 ≤ T ≤ -30	50	600	600
-50 ≤ T ≤ -40	60	720	480

*La capacidad del depósito de agua es de 1200 ml.

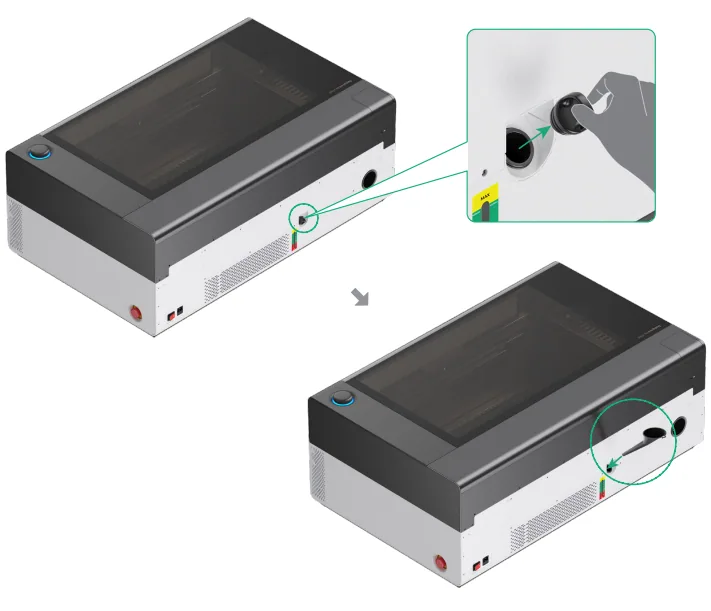

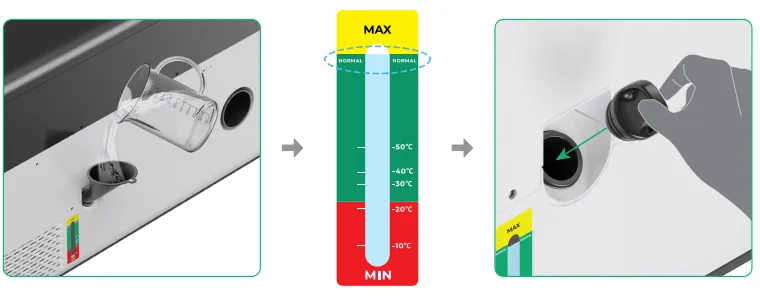

(2) Extrae el tapón del depósito de agua e inserta el embudo en el depósito.

(3) Empieza el llenado (tomando -10 °C como ejemplo)

Consulta la tabla del punto (1) y añade 240 ml de anticongelante hasta que el nivel de agua alcance la marca de -10 °C de la etiqueta.

Vierte lentamente 960 ml de agua purificada hasta que el nivel de agua alcance la marca NORMAL y luego cierra el tapón del depósito de agua.

Observa el nivel de agua durante el llenado para evitar el desbordamiento.

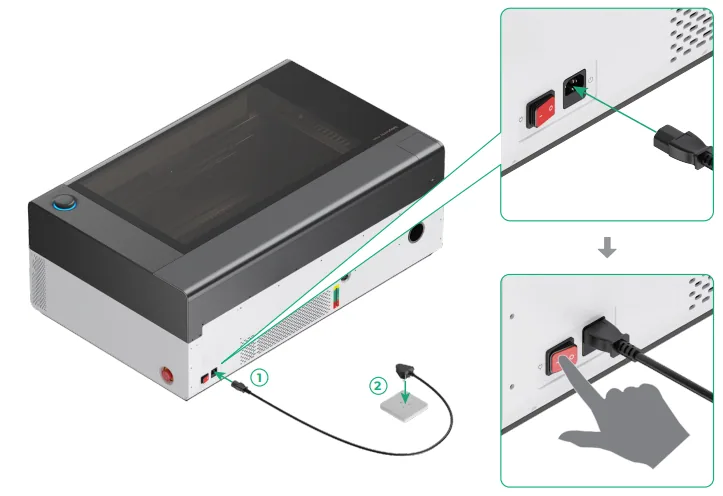

(4) Conecta el dispositivo a la alimentación y enciéndelo

Asegúrate de añadir el anticongelante al depósito de agua antes de conectar el dispositivo a la alimentación.

8. Instala el tubo de extracción de humos

Conecta la xTool P3 al xTool SafetyPro™ AP2 y al xTool SafetyPro™ IF2 2.0.

El xTool SafetyPro™ AP2 se vende por separado.
Para saber cómo conectar la xTool P3 a la última versión del xTool SafetyPro™ AP2, lee su manual de usuario.

Uso con el xTool SafetyPro™ IF2 2.0

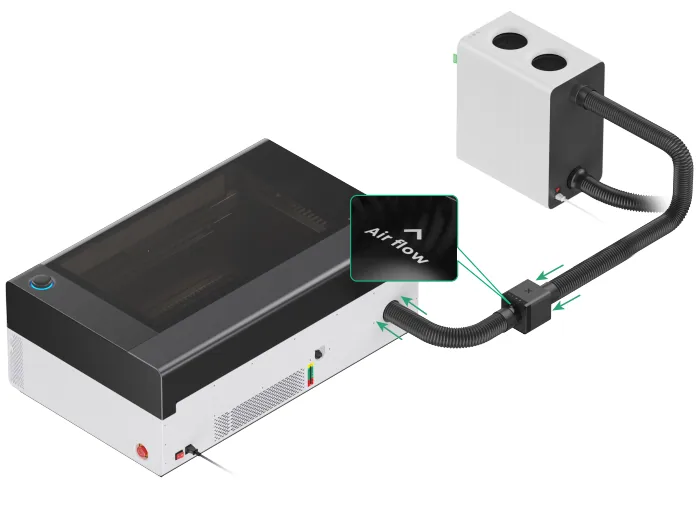

Conecta el tubo al ventilador en línea y conecta el ventilador en línea y la xTool P3 mediante otro tubo (con dos adaptadores).

Uso con el xTool SafetyPro™ AP2

Conecta el tubo al purificador de aire y al ventilador en línea, y luego conecta el ventilador en línea y la xTool P3 mediante otro tubo (con dos adaptadores).

9. (Opcional) Monta el ventilador en línea en la pared

Puedes montar el ventilador en línea en la pared u otras ubicaciones adecuadas usando el soporte de montaje en pared incluido en el paquete.

Las siguientes herramientas son necesarias pero no están incluidas en el paquete:

1111

Destornillador Phillips Lápiz Taladro

(1) Determina la posición adecuada, coloca el soporte de montaje en pared contra la pared y marca la ubicación de cada agujero con un lápiz.

Taladra los cuatro agujeros marcados.

(2) Para fijar mejor los tornillos, puedes introducir a golpes los tacos de plástico estriados en los agujeros antes de aplicar los tornillos.

(3) Desliza el cuerpo del ventilador a lo largo del soporte, encajando la abrazadera de montaje en pared del ventilador en el soporte.

Nunca montes el soporte de montaje en pared de lado ni lo montes en un techo. De lo contrario, el ventilador en línea puede no quedar fijado correctamente.

(4) Conecta el ventilador en línea a la xTool P3 y luego a la alimentación.

Usa la xTool P3

1. Consigue el software de xTool

Ve a s.xtool.com/software para conseguir el software de xTool.

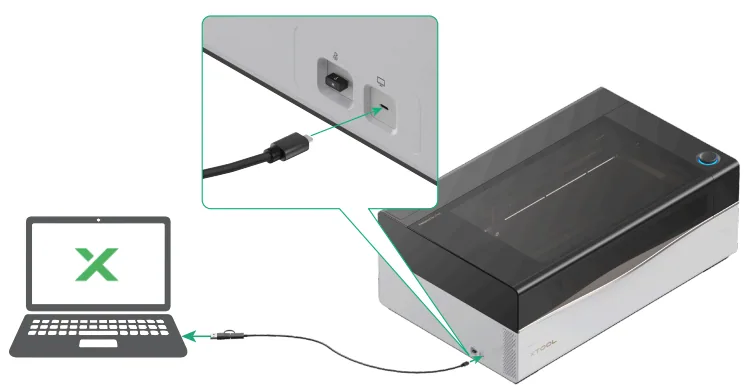

2. Conecta la xTool P3 a tu ordenador mediante un cable USB

Para saber cómo usar el software para manejar la xTool P3, visita Manejar la xTool P3 con el software de xTool.

3. Configura la conexión inalámbrica

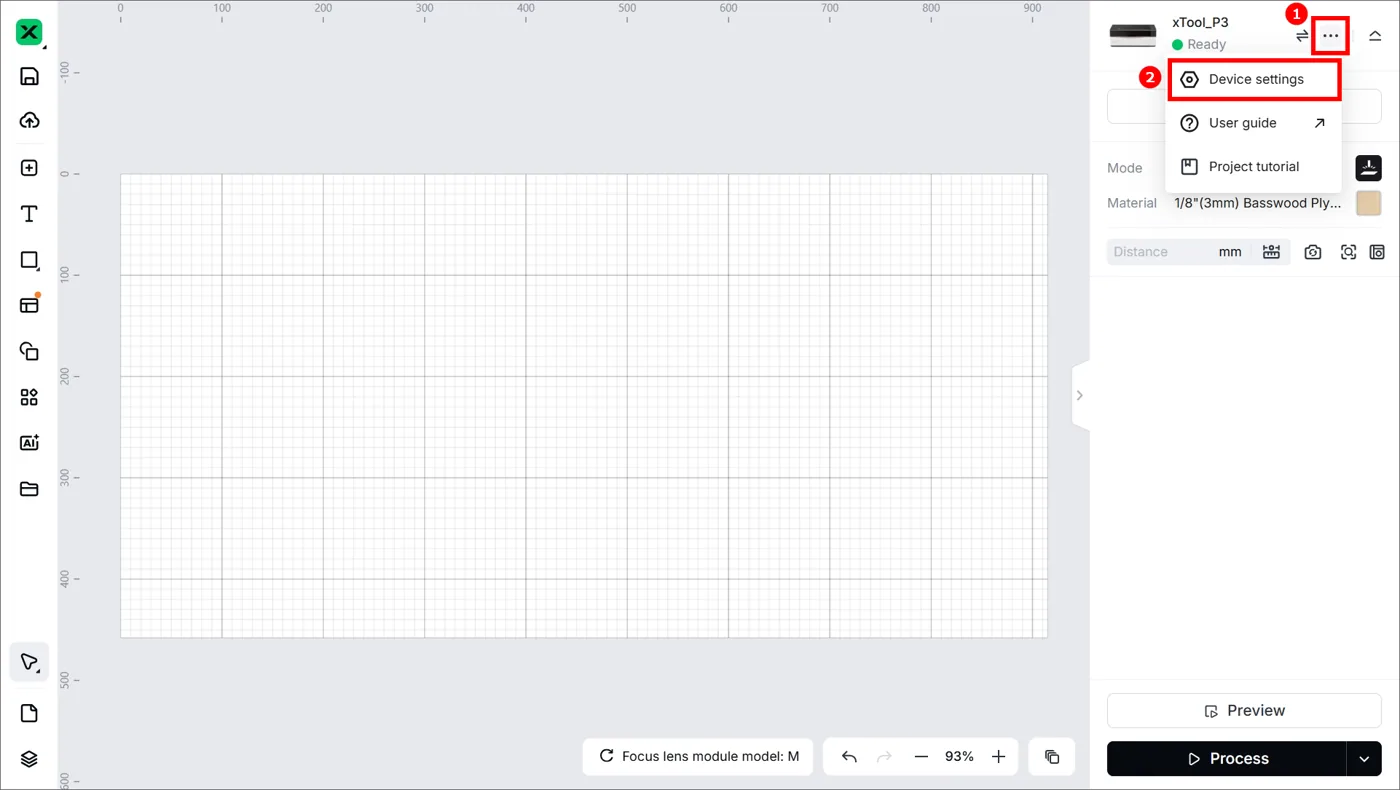

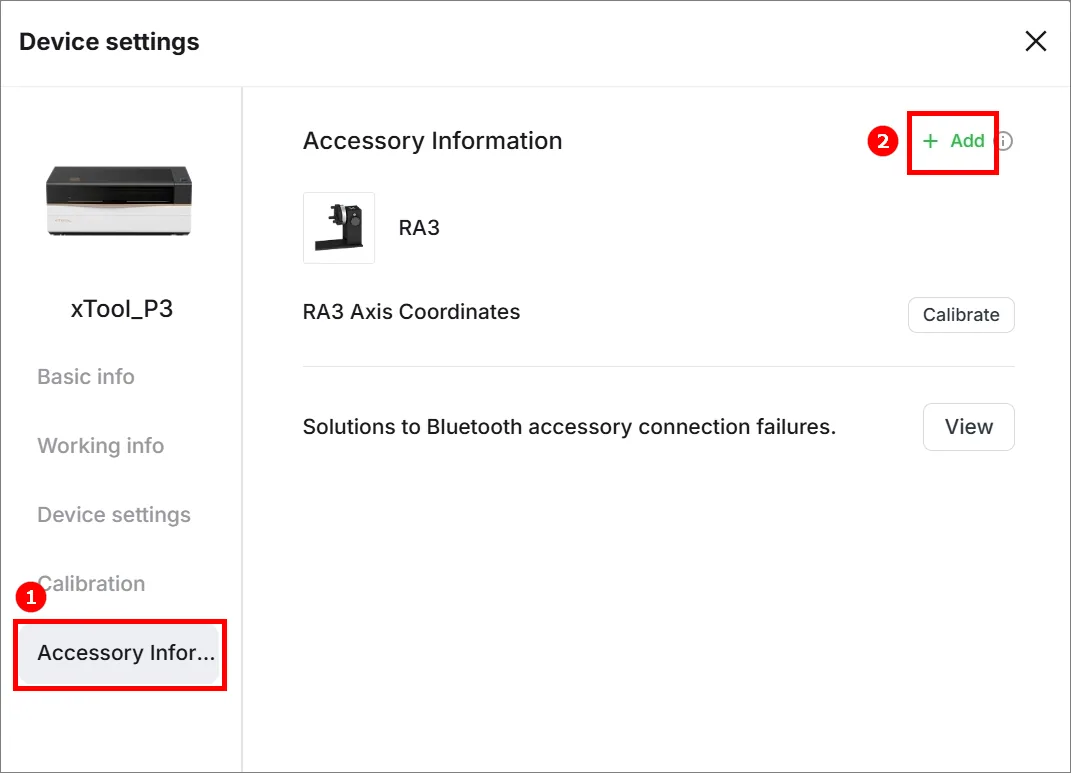

La xTool P3 lleva un Bluetooth instalado internamente. Una vez conectado el ventilador en línea a la xTool P3, ve al software para añadir el ventilador en línea.
