Escenarios de aplicación

Al utilizar la xTool P3, es fundamental limpiar, mantener y sustituir las piezas con regularidad.

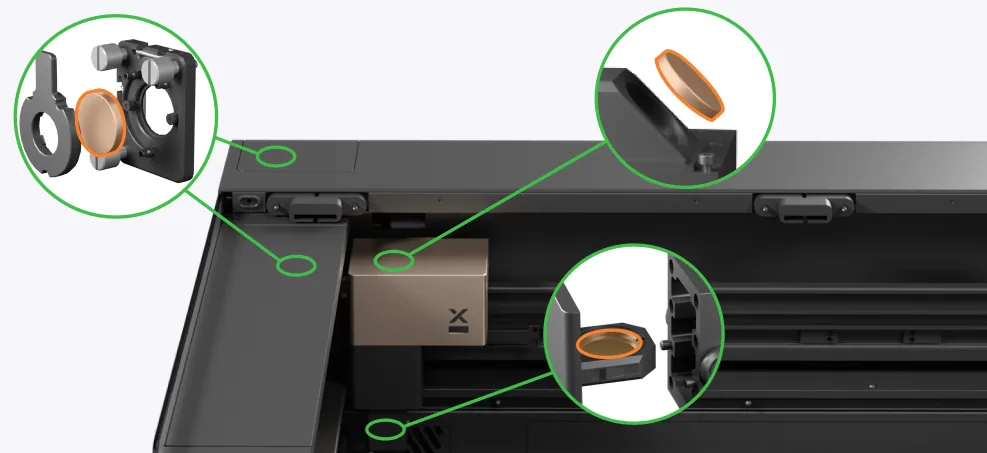

1. Lente de enfoque, lente de la ventana y espejo láser

1.1 Frecuencia de mantenimiento

• Se recomienda revisar y limpiar las lentes todos los días.
• En procesamientos continuos de alta potencia durante periodos prolongados, se recomienda limpiar las lentes cada 4 horas para mantener un rendimiento óptimo.

1.2 Herramientas necesarias

• Limpiador de lentes ópticas (como alcohol de alta concentración, alcohol isopropílico, etc.)
• Paño de limpieza de lentes de microfibra u otro paño de limpieza de lentes ópticas
• Soplador de aire
• Guantes de goma
• Destornillador Phillips

1.3 Precauciones

• El alcohol y el alcohol isopropílico son inflamables. Manténgalos alejados de altas temperaturas y llamas abiertas. No los rocíe sobre otros objetos.
• Guarde el alcohol y el alcohol isopropílico correctamente en un lugar fresco y seco, fuera del alcance de los niños.
• No coloque las lentes directamente sobre la mesa o el dispositivo. En su lugar, póngalas sobre un paño limpio para evitar rayarlas.
• Si la lente de enfoque, la lente de la ventana o el espejo láser presentan una oxidación grave que provoque una pérdida significativa de potencia, sustitúyalos.
• Inspeccione el trayecto óptico después de limpiar las lentes.

1.4 Procedimiento de mantenimiento

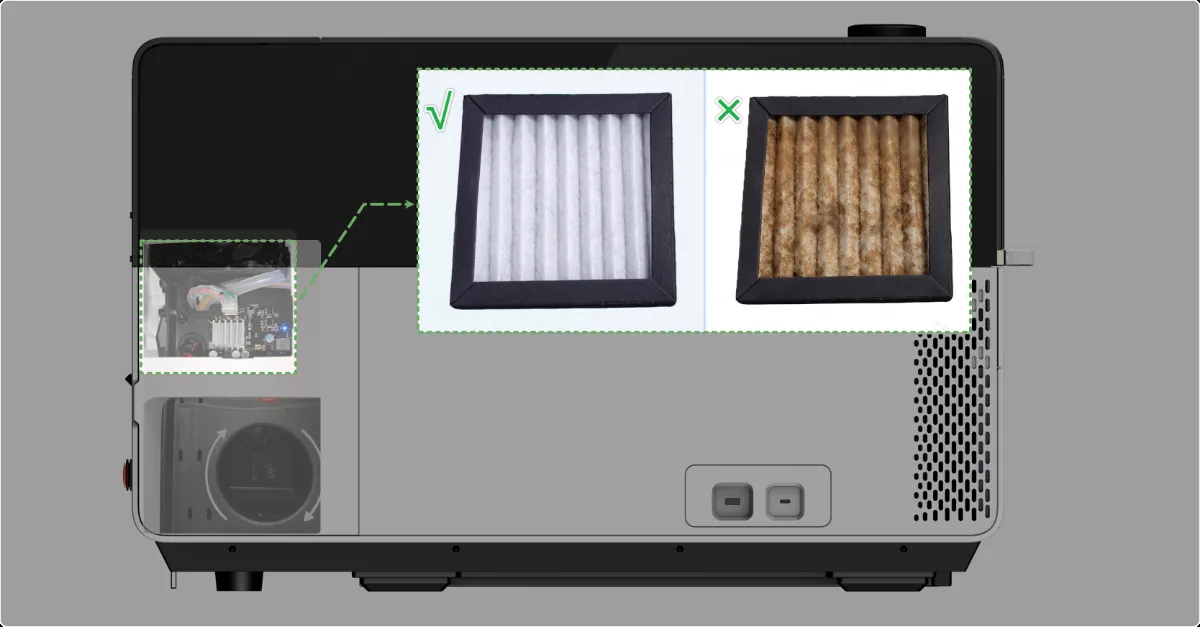

2. Rejilla del filtro de la bomba de aire

2.1 Frecuencia de mantenimiento

• Se recomienda revisar y limpiar la rejilla del filtro todos los días.
• En procesamientos continuos de alta potencia durante periodos prolongados, se recomienda limpiar la rejilla del filtro cada 8 horas para mantener una disipación de calor óptima de la bomba de aire.

2.2 Herramientas necesarias

• Cepillo
• Mascarilla antipolvo

2.3 Precauciones

• El proceso de limpieza genera polvo. Utilice una mascarilla antipolvo.
• Si la rejilla del filtro se sigue obstruyendo con facilidad tras varias limpiezas, sustitúyala por una nueva.
• Si la rejilla del filtro se ensucia mucho, debe limpiarse o sustituirse de inmediato. De lo contrario, podría provocar la obstrucción del silenciador de la bomba de aire y afectar a los resultados de procesamiento.

2.4 Procedimiento de mantenimiento

(1) Apague el interruptor de encendido y desconecte el dispositivo de la fuente de alimentación.

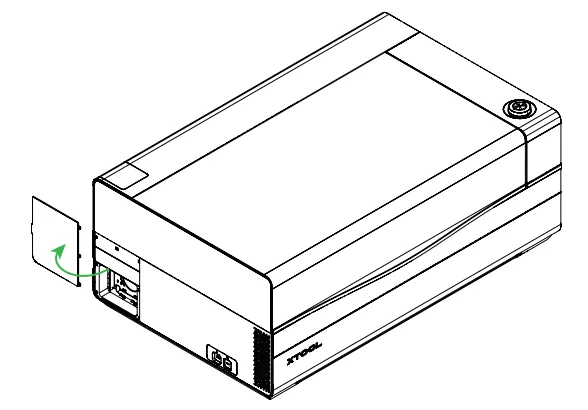

(2) Abra la tapa de la placa izquierda.

(3) Extraiga la rejilla del filtro por la ventana superior.

(4) Use un cepillo para eliminar suavemente pelusas y partículas grandes de la superficie de la rejilla del filtro.

(5) Golpee suavemente la rejilla del filtro para sacudir el polvo del interior.

(6) Vuelva a instalar la rejilla del filtro.

(7) Vuelva a colocar la tapa en la placa izquierda.

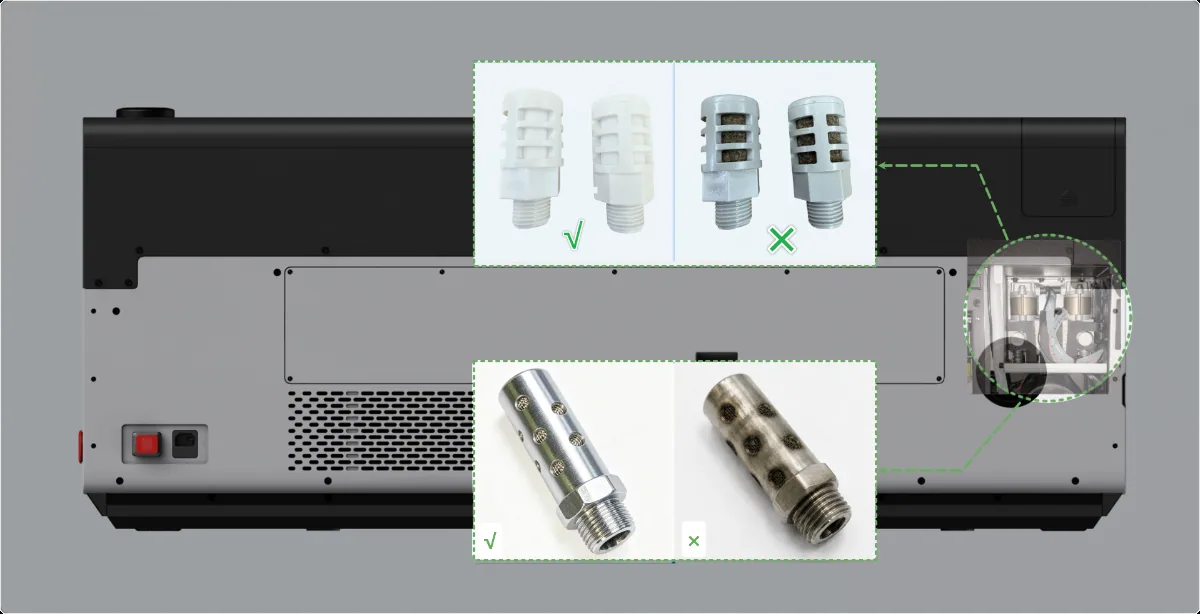

3. Silenciador de la bomba de aireEl silenciador está disponible en versión de plástico y de metal. Cumplen la misma función y se limpian de la misma manera, pero no deben usarse indistintamente.

3.1 Frecuencia de mantenimiento

No hay un calendario de mantenimiento fijo. Limpie el silenciador cuando note una disminución significativa del caudal de aire.

3.2 Herramientas necesarias

• Destornillador Phillips
• Llave hexagonal de 2,5 mm
• Llave hexagonal de 3 mm
• Limpiador suave para manchas de aceite
• Agua purificada
• Cepillo
• Guantes de goma

3.3 Precauciones

• Desconecte la alimentación antes de manipularlo.
• No lo utilice durante periodos prolongados sin el silenciador instalado, ya que podría provocar la obstrucción del conducto de aire y reducir la vida útil de la lente de enfoque.
• Si el silenciador no logra restablecer un caudal de aire adecuado tras varias limpiezas, sustitúyalo por uno nuevo.
• Mejorar la extracción de humo durante el procesamiento puede alargar la vida útil del silenciador de la bomba de aire:
• • Reduzca la longitud del tubo de escape de humo y reduzca los puntos de curvatura.
  • Limpie regularmente el ventilador de escape y los purificadores de aire para garantizar un rendimiento óptimo de extracción de humo.
  • Conéctelo al xTool SafetyPro™ AP2 Max para su uso (el xTool SafetyPro™ AP2 Max no se puede usar con el xTool SafetyPro™ IF2 2.0).

3.4 Procedimiento de mantenimiento

1. Siga el videotutorial para retirar el silenciador.
2. Rocíe una pequeña cantidad de limpiador a base de aceite sobre el silenciador.
3. Póngase guantes de goma y frote suavemente el silenciador en agua purificada.
4. Deje que el silenciador se seque completamente al aire o séquelo a baja temperatura (por debajo de 60 °C).
5. Vuelva a instalar el silenciador.

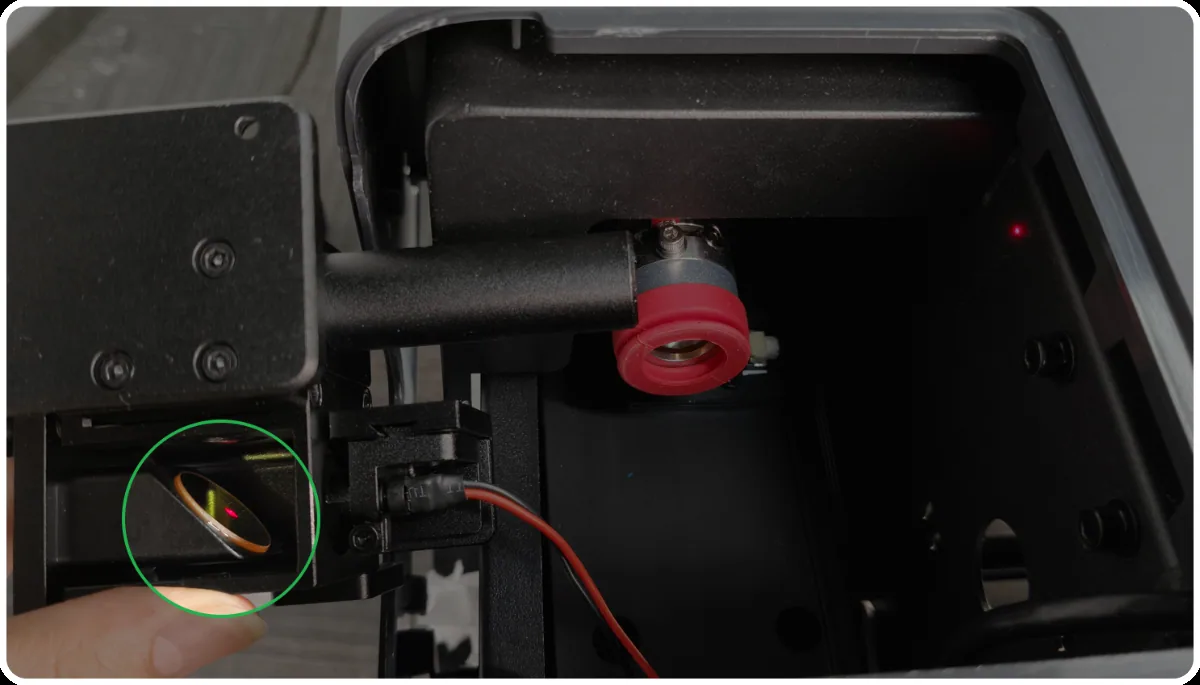

4. Espejo combinador de haz

4.1 Frecuencia de mantenimiento

El espejo combinador de haz funciona en un entorno semicerrado. La luz roja coaxial se refleja en él, mientras que el haz láser de CO₂ lo atraviesa. Por lo tanto, deben limpiarse ambas superficies del espejo.

(1) Para el mantenimiento diario, puede inspeccionar el espejo cada 6 meses.

Para un procesamiento de alta frecuencia (tiempo de procesamiento: ＞4 horas al día), puede inspeccionar el espejo cada 3 meses.

• Si ambas superficies del espejo están limpias, no es necesario limpiarlo.
• Si hay algo de polvo o suciedad en la superficie, limpie el espejo combinador de haz siguiendo este tutorial.
• Si el espejo está gravemente oxidado o roto, contacte con el soporte técnico de MDPI para obtener un nuevo soporte de espejo combinador de haz para su sustitución.

(2) Si el rendimiento de corte láser o el punto de luz roja coaxial empiezan a funcionar de forma anómala de repente, también puede seguir el tutorial para comprobar si el espejo combinador de haz está dañado o sucio, tras descartar como causa el espejo láser, la lente de enfoque y la lente de la ventana.

4.2 Herramientas necesarias

• Limpiador de lentes ópticas (como alcohol de alta concentración, alcohol isopropílico, etc.)
• Paño de limpieza de lentes de microfibra u otro paño de limpieza de lentes ópticas
• Bastoncillo de algodón sin pelusa
• Soplador de aire
• Llave hexagonal de 2,5 mm
• Tijeras

4.3 Notas importantes

• El alcohol y el alcohol isopropílico son inflamables. Manténgalos alejados de altas temperaturas y fuentes de fuego. No los rocíe sobre los objetos.
• Guarde el alcohol y el alcohol isopropílico correctamente en un lugar fresco y seco, fuera del alcance de los niños.
• No coloque el espejo láser directamente sobre la mesa o el dispositivo. Debe colocarse sobre el paño de limpieza para evitar arañazos.
• Cuando instale o desinstale el soporte del espejo, preste atención para evitar que los tornillos de montaje caigan dentro del dispositivo.
• El trayecto óptico debe recalibrarse después de inspeccionar el espejo combinador de haz.

4.4 Videotutorial

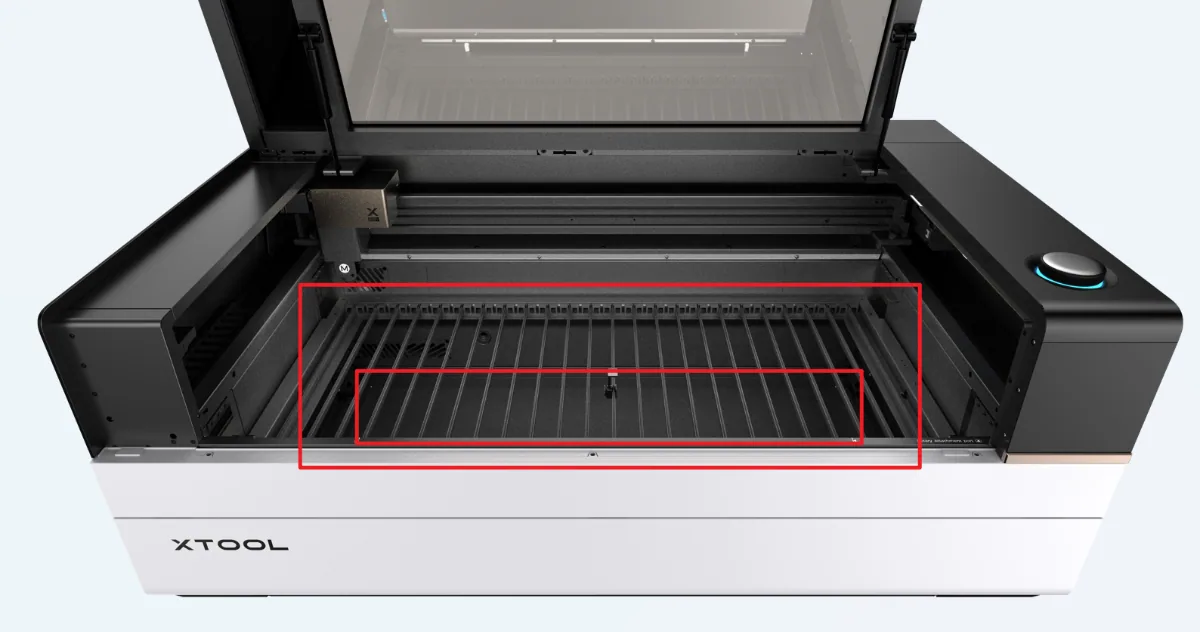

5. Placa base y listones

5.1 Frecuencia de mantenimiento

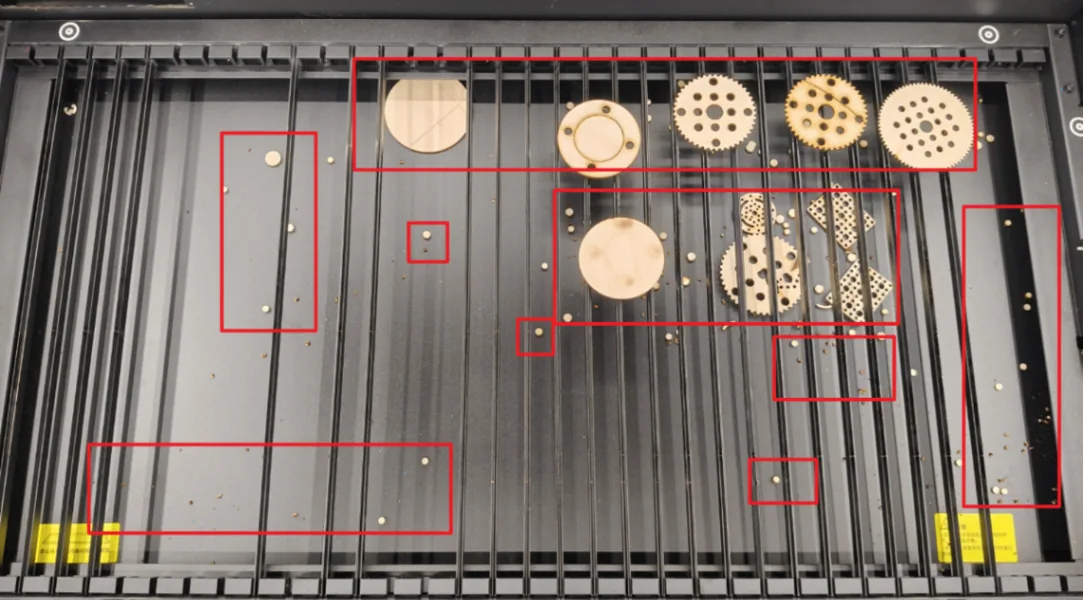

• Para la inspección, compruebe los residuos en los listones y la placa base después de cada procesamiento; los residuos deben eliminarse de inmediato para reducir el riesgo de incendio.
• Para la limpieza, no hay un calendario fijo. Cuando se acumule polvo o suciedad importante en los listones y la placa base, se recomienda limpiarlos cuando estén muy cubiertos de polvo y manchas de aceite para evitar manchar los consumibles nuevos y reducir el riesgo de incendio.

5.2 Herramientas necesarias

• Llave hexagonal de 2,5 mm
• Limpiador suave para manchas de aceite
• Agua purificada
• Paño de limpieza
• Guantes de goma

5.3 Precauciones

• Los listones y la placa base tienen bordes afilados. Manipúlelos con cuidado.

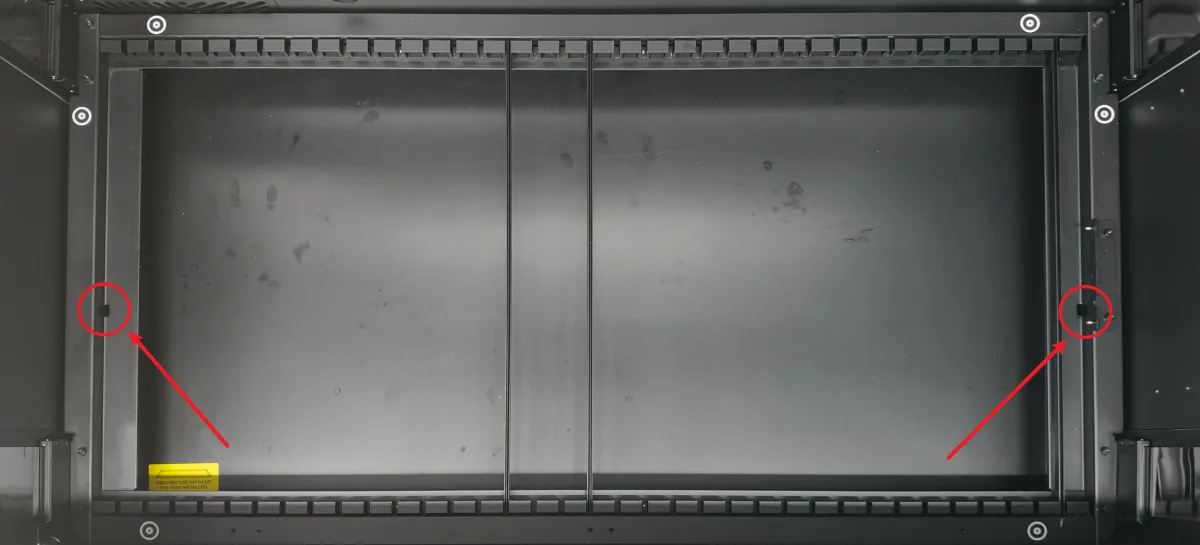

• La placa base se fija con tornillos hexagonales antes del envío. Retire los tornillos hexagonales antes de extraerla.

5.4 Procedimiento de mantenimiento

1. Limpie todos los residuos de los listones y la placa base.

1. Retire los listones y rocíe una pequeña cantidad de limpiador de manchas de aceite sobre ellos.
2. Póngase guantes de goma y utilice un paño para frotar los listones en agua purificada.
3. Humedezca el paño, escúrralo y limpie las zonas sucias de la placa base.
4. Seque los listones y la placa base de inmediato.
5. Vuelva a instalar los listones y la placa base en el dispositivo.

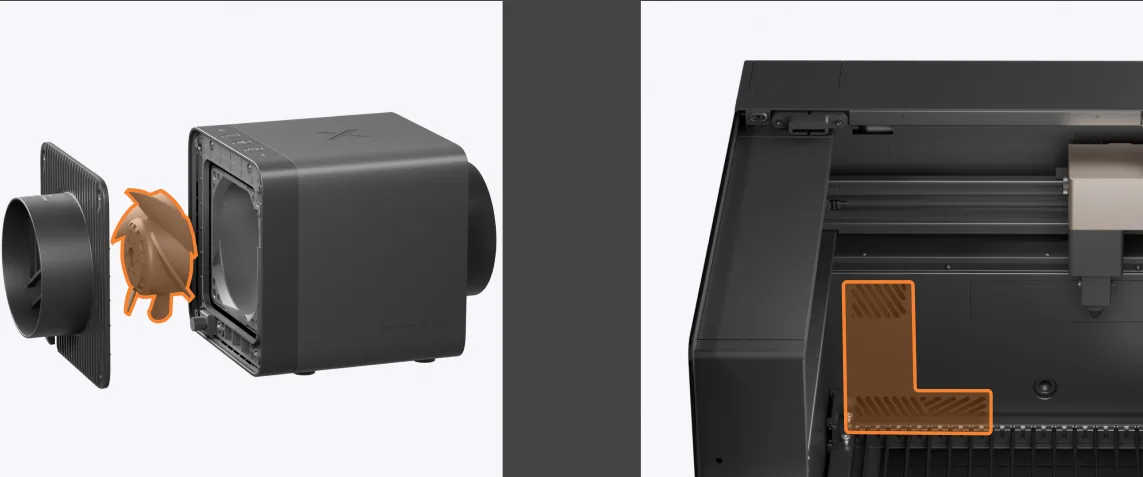

6. Piezas de extracción de humo

6.1 Frecuencia de mantenimiento

• Se recomienda revisar y limpiar las piezas de extracción de humo todos los días.
• En procesamientos continuos de alta potencia durante periodos prolongados, se recomienda limpiarlas cada 8 horas para mantener un resultado óptimo de extracción de humo.

6.2 Herramientas necesarias

• Llave hexagonal
• Agua purificada
• Paño de limpieza

6.3 Precauciones

Apague el dispositivo y desconéctelo de la fuente de alimentación antes de limpiarlo.

6.4 Procedimiento de mantenimiento

1. Gire el mando para bajar la plataforma elevadora hasta la posición más baja.
2. Humedezca el paño, escúrralo y limpie suavemente la salida de extracción de humo del interior del dispositivo.
3. Siga el videotutorial para limpiar el ventilador del xTool SafetyPro™ IF2 2.0.

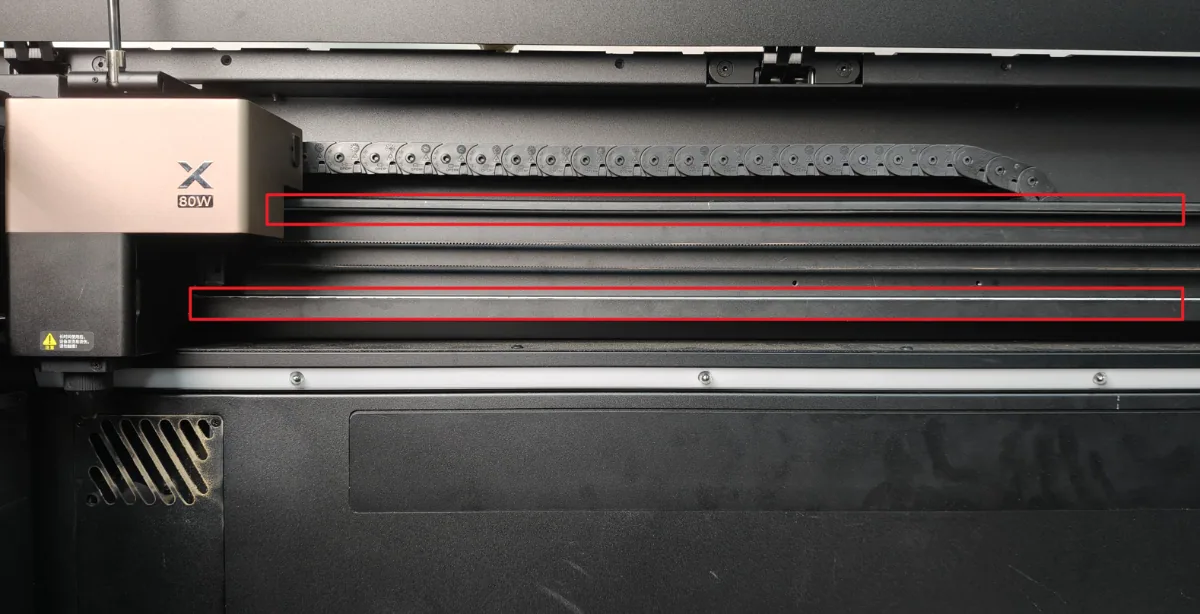

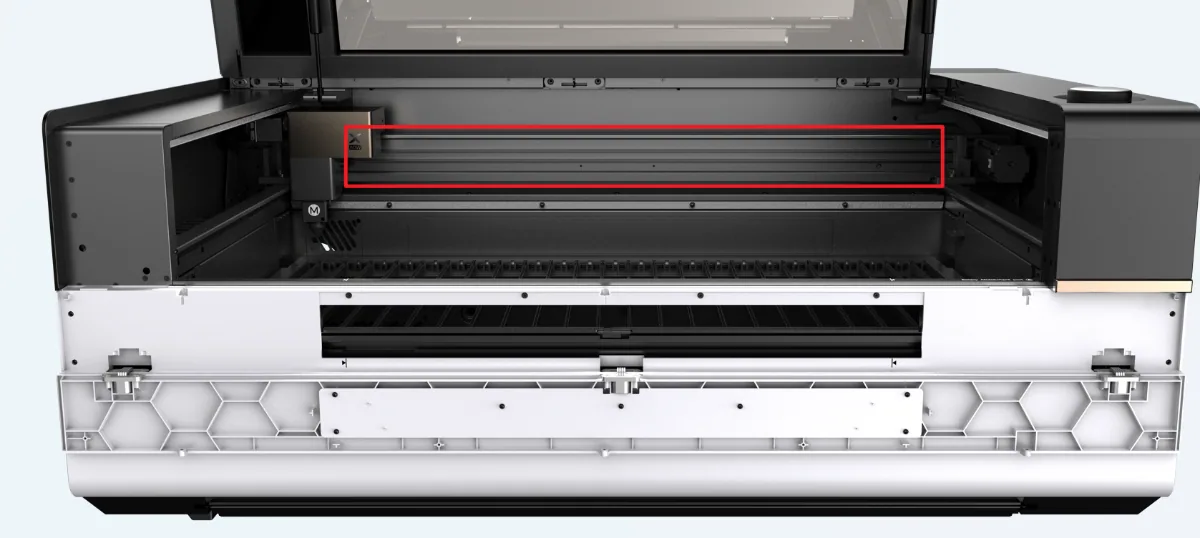

7. Guía y poleas

7.1 Frecuencia de mantenimiento

• Se recomienda revisar y limpiar la guía y las poleas todas las semanas
• Para una alta frecuencia de procesamiento, se recomienda limpiarlas de 2 a 3 veces por semana.

7.2 Herramientas necesarias

• Etanol de alta concentración
• Guantes de goma
• Paño de algodón
• Grasa a base de litio
• Bastoncillo de algodón

7.3 Precauciones

• Apague el dispositivo y desconéctelo de la fuente de alimentación antes de limpiarlo.
• No limpie las guías ni las poleas directamente con agua ni con productos de limpieza de alta humedad para evitar la oxidación.
• Mantenga el alcohol alejado de altas temperaturas y llamas abiertas.

7.4 Procedimiento de mantenimiento

1. Póngase los guantes de goma.
2. Rocíe una pequeña cantidad de alcohol sobre el paño de algodón y limpie las guías superior e inferior.

1. Aplique una pequeña cantidad de grasa a la guía cada 10 cm.
2. Use un bastoncillo de algodón para aplicar la grasa de forma uniforme a lo largo de la guía.
3. Mueva el módulo láser a izquierda y derecha para asegurarse de que la grasa se distribuye uniformemente por las guías y las poleas.
