La cadena portacables del eje X no puede mantenerse en un estado horizontal normal cuando se levanta o se arquea durante el procesamiento.

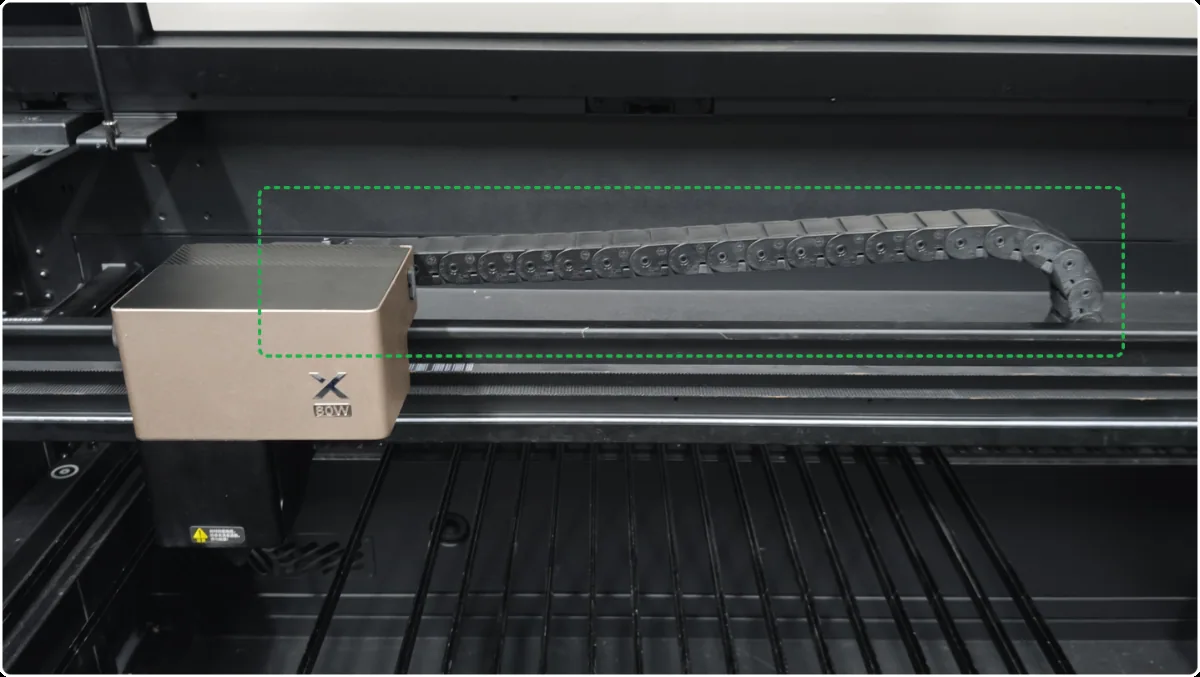

Estado normal:

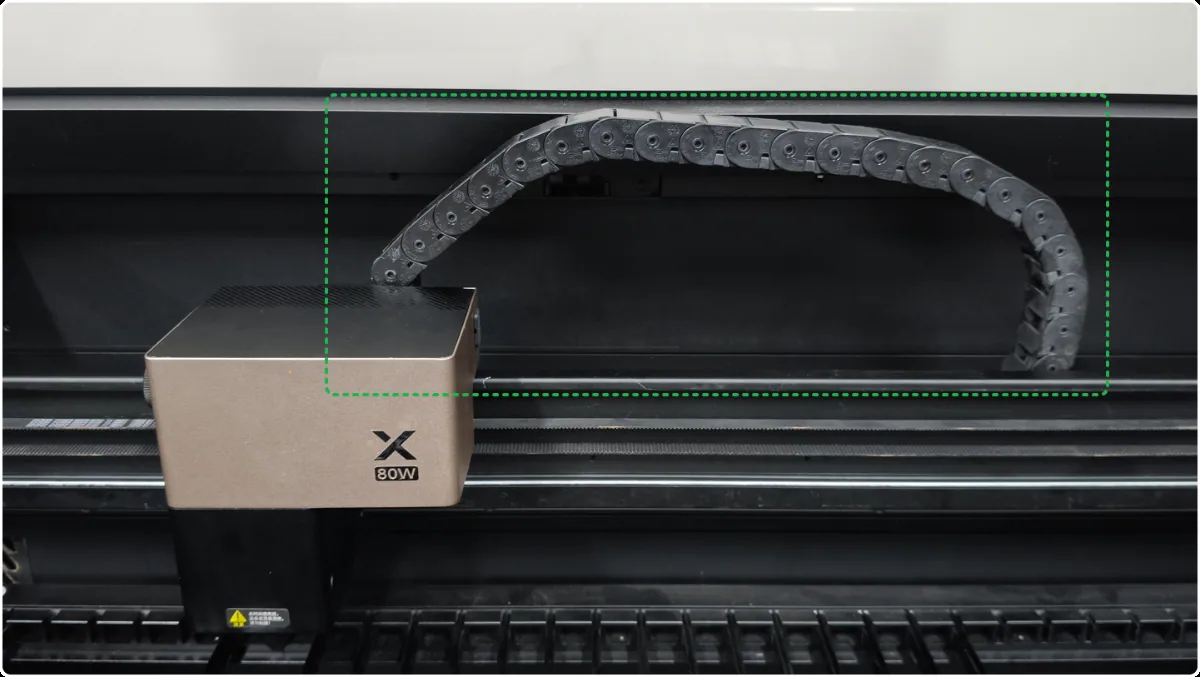

Estado anómalo:

Posibles causas

1. La cadena portacables está atascada.
2. La cadena portacables está floja.
3. La cadena portacables está dañada.

Procedimientos de diagnóstico

1. Recoloca la cadena portacables

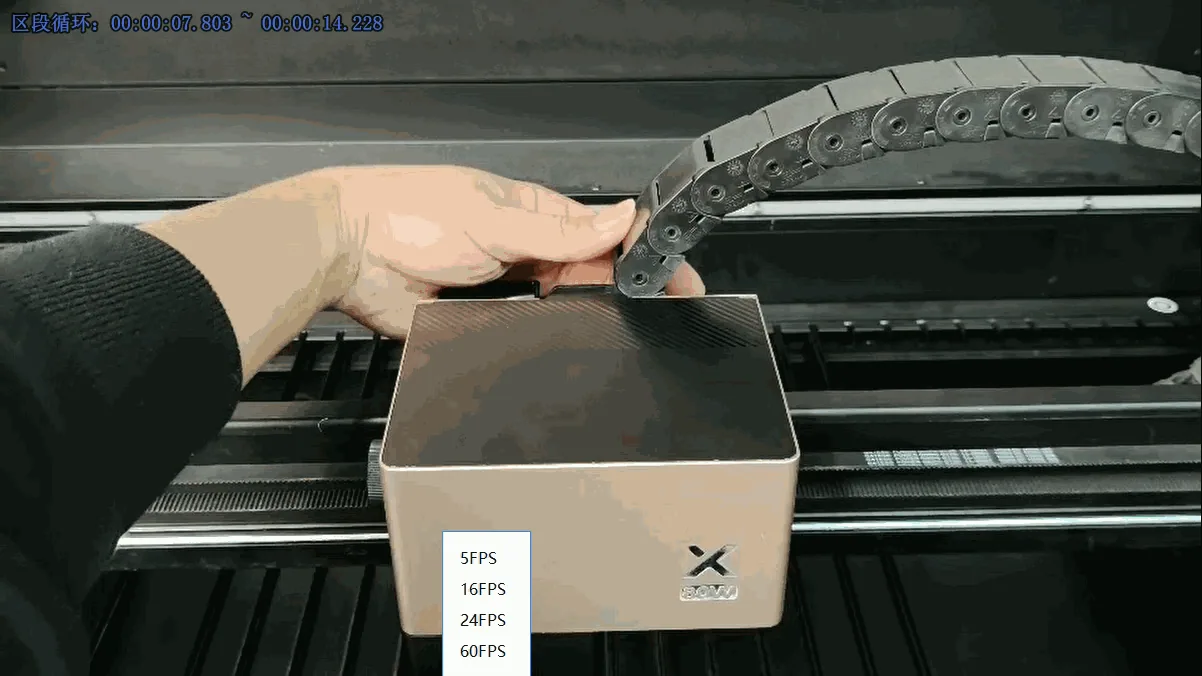

La cadena portacables tiene una función de autobloqueo que la bloquea automáticamente en los ángulos vertical y horizontal. Para liberarla, restablece manualmente la cadena portacables a la posición horizontal.

2. Instala el retenedor

Si tu cadena portacables tiende a aflojarse en la posición horizontal, impidiendo que se mantenga nivelada durante el procesamiento, puedes realizar este paso.

(1) Utiliza una pequeña pieza de material de 3 mm de grosor (como tilo). Haz clic en el archivo siguiente para cortar el patrón.

• Chain retainer.xcs
• Chain retainer.svg

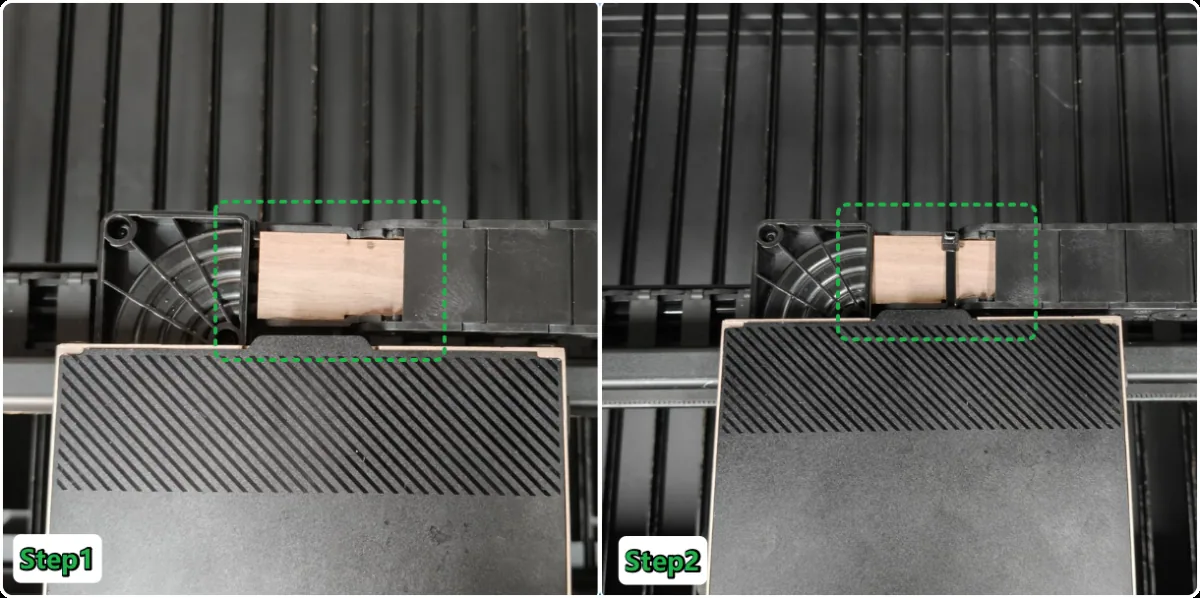

(2) Después de ajustar la cadena portacables a una posición horizontal, fíjala al soporte de la cadena portacables mediante bridas.

3. Retira la primera sección de la cadena portacables

La cadena portacables del eje X tiene cierta longitud sobrante, por lo que retirar una sección no afectará al funcionamiento normal.

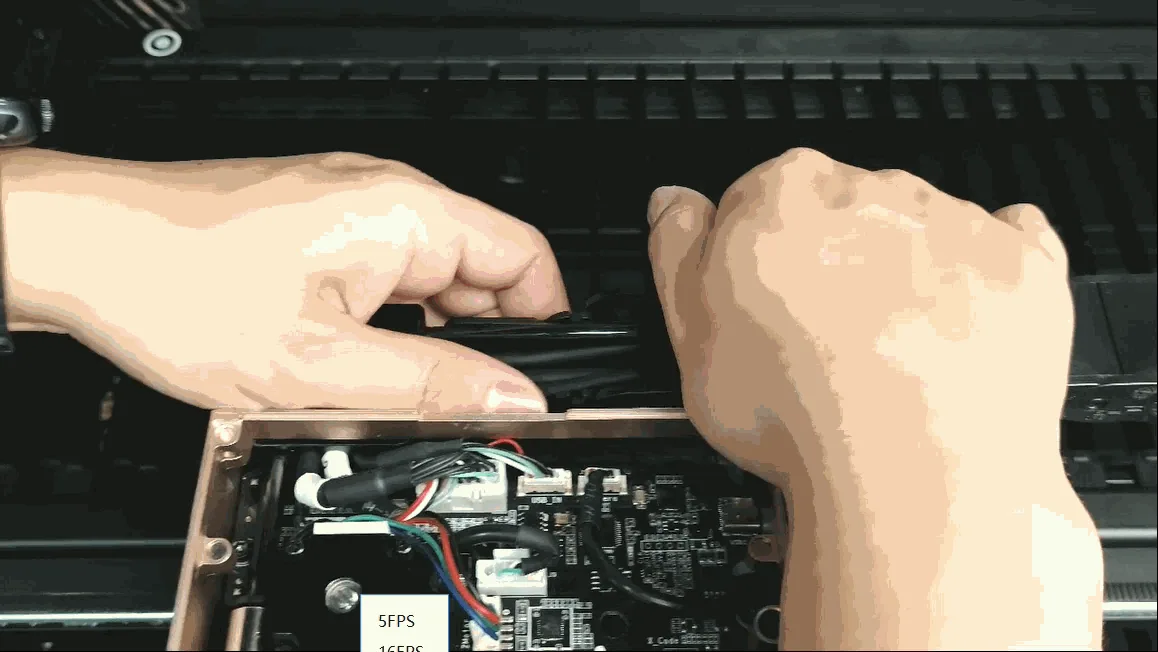

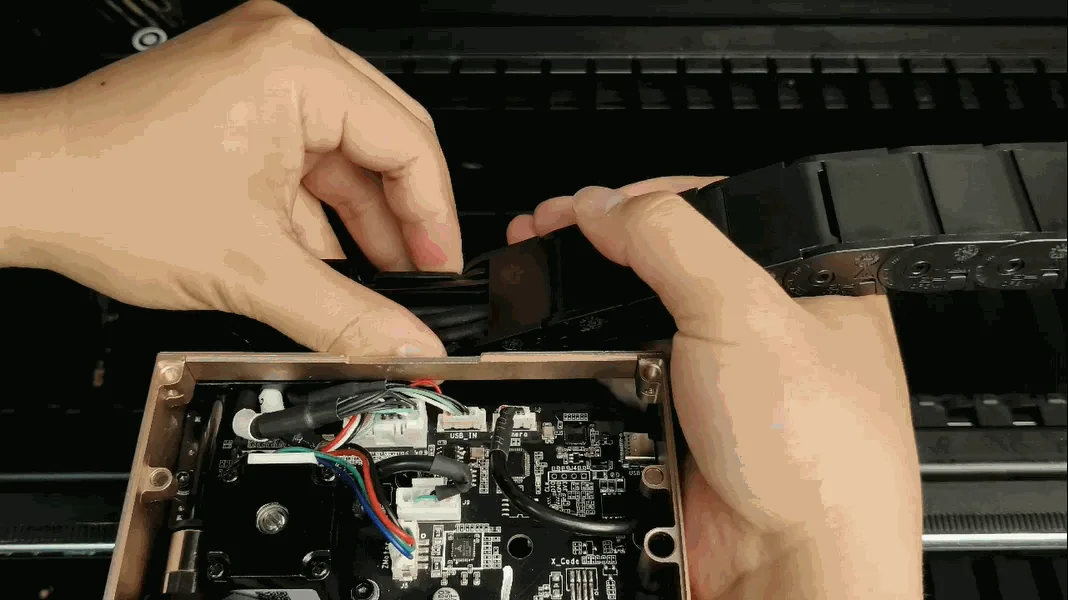

(1) Desconecta la alimentación, aprieta el soporte de la cadena portacables y retira la cadena portacables.

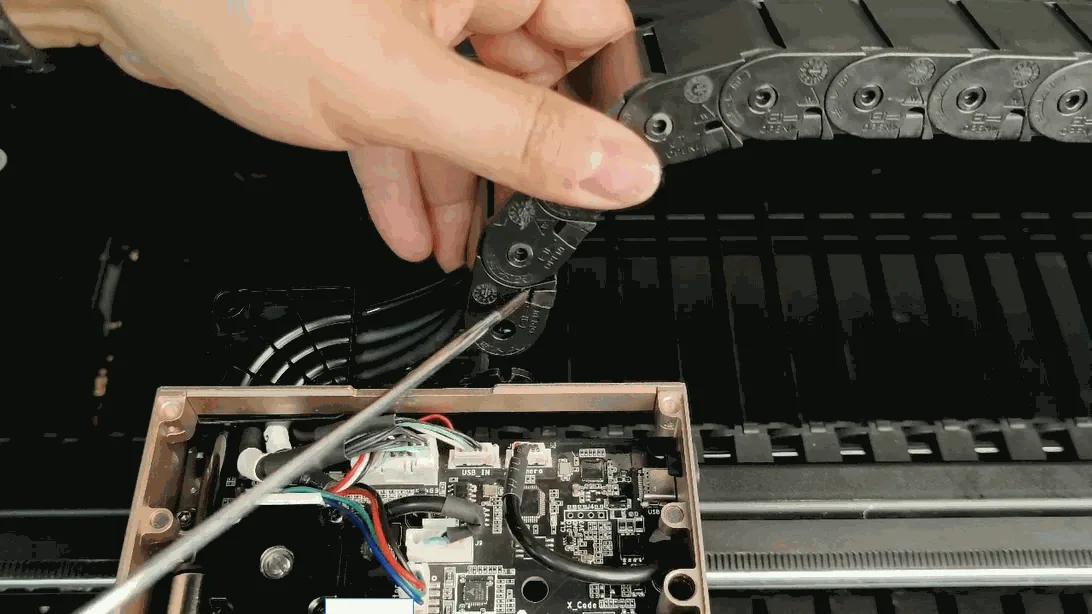

(2) Utiliza un destornillador de punta plana para retirar la primera sección de la cadena portacables.

(3) Aprieta el soporte y vuelve a fijar la cadena portacables al soporte.

4. Sustituye las piezas

Sustituye el soporte de la cadena portacables y la primera sección de la cadena portacables.

¿Sigues teniendo problemas?

Si el problema persiste tras completar los pasos anteriores, ponte en contacto con el soporte técnico de MDPI. El plazo de respuesta habitual es de un día laborable.

Para una resolución rápida, incluye los siguientes datos:

• Descripción del problema: una explicación detallada del problema observado.
• Prueba en vídeo: adjunta un vídeo que muestre el problema, cuando corresponda.

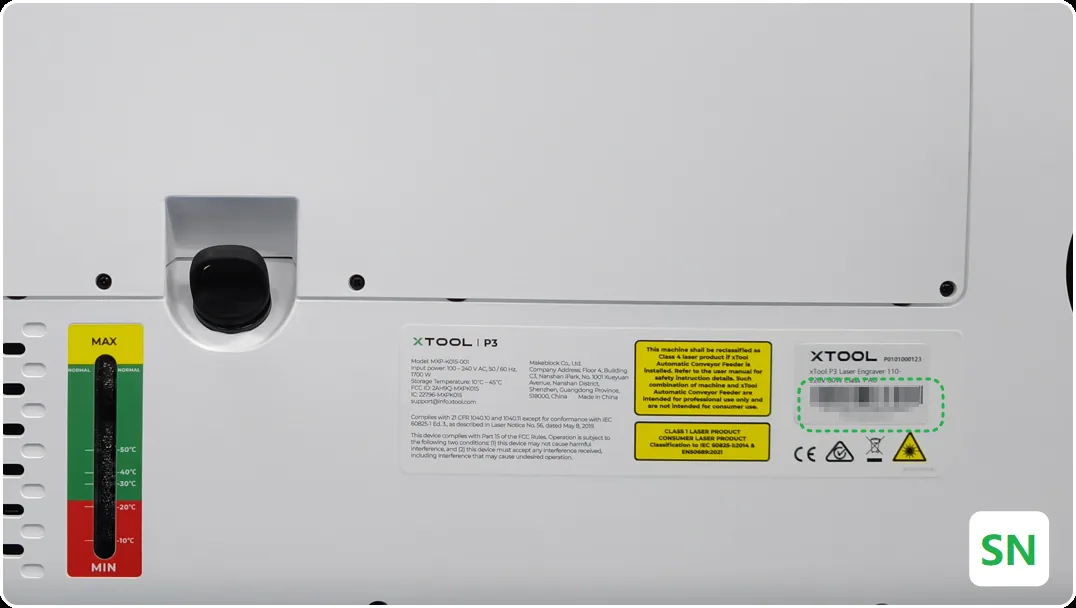

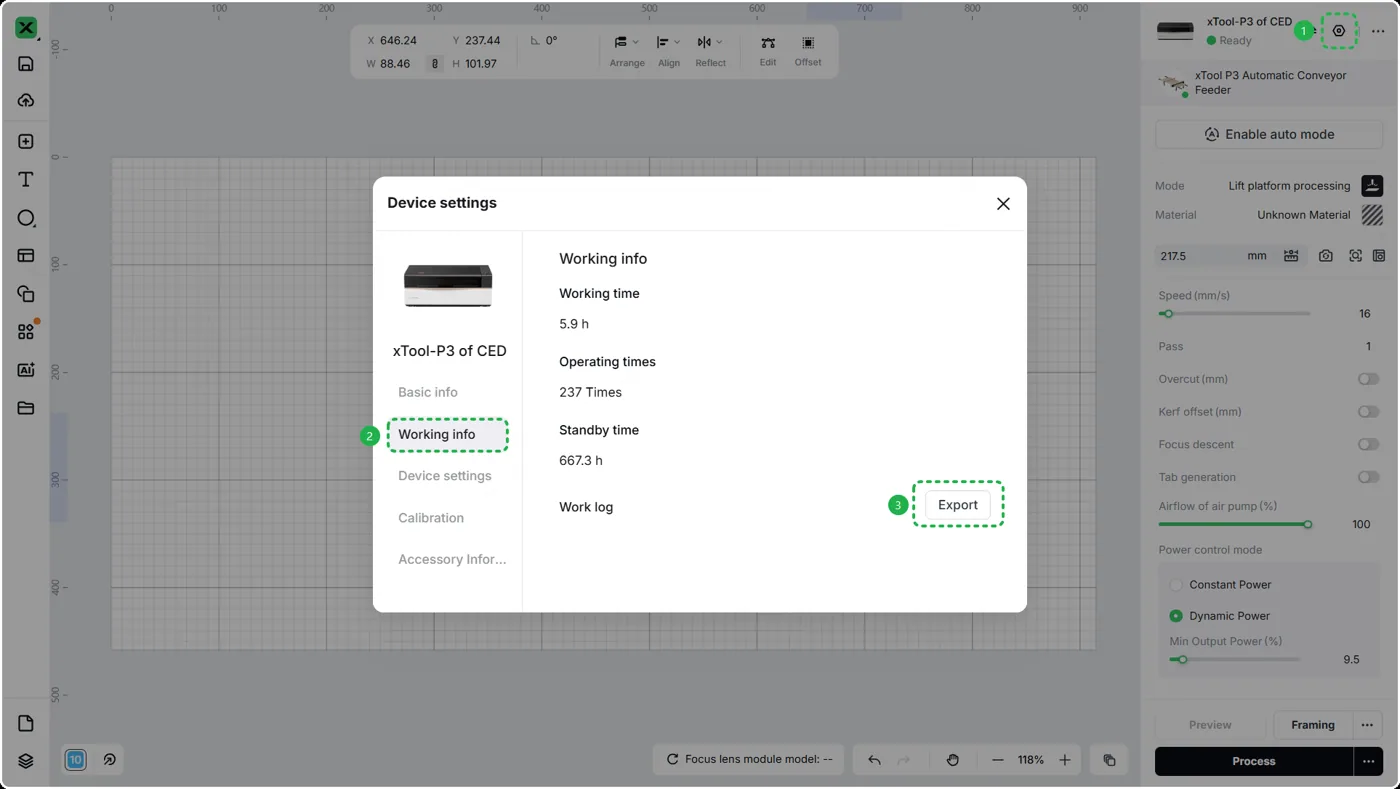

• Información del equipo: sigue los pasos para localizar el número de serie (SN) y exportar el registro de trabajo.

• Diagnóstico realizado: los pasos de diagnóstico que ya hayas intentado, junto con sus resultados.

Esta información es fundamental para que los técnicos de soporte puedan prestarte asistencia con rapidez.
