El módulo láser se ha salido del raíl guía debido a un manejo incorrecto u otras razones inesperadas, y necesita reinstalarse en el raíl guía.

Descripción del problema

Causas habituales de que el módulo láser se caiga del raíl guía:

• Manejo incorrecto durante la Medición automática, provocando que el módulo láser colisione con el material.
• En condiciones sin protección, el módulo láser puede caerse por gravedad (ocurre habitualmente durante el transporte).

Para evitar que este problema se repita, se recomienda que prestes atención a las siguientes precauciones.

Precauciones sobre la Medición automática

• Si usas la Medición automática, los materiales transparentes no pueden detectarse. Sal de la Medición automática y realiza la medición manual por cualquiera de los siguientes métodos:
• • Mide la distancia desde la superficie del material hasta la boquilla de aire y resta 4 mm; ese es el valor de medición que debes introducir en el software.
  • Coloca una lámina de cobertura total sobre el material transparente. Tras usar la Medición automática, resta manualmente el grosor de la lámina, y luego introduce el valor en el software.
  • Aplica una cinta de enmascarar blanca de 10 cm × 10 cm sobre el material transparente. Asegúrate de que el punto de medición quede situado sobre la cinta durante la medición. Retira la cinta tras completar la medición.
• Los materiales muy reflectantes, negros y mate, o rojos pueden afectar a la medición automática. Si la medición falla o el resultado presenta una desviación importante, sigue los métodos indicados para los materiales transparentes.
• Para un material con un grosor superior a 30 mm, comprueba que la superficie más alta del material esté al menos 5 mm por debajo de la boquilla de aire. Si no es así, gira la rueda para bajar la plataforma elevadora.
• • Altura máxima que puede medirse (modo Automático): 180 mm
  • Altura máxima que puede medirse (modo Manual): 220 mm

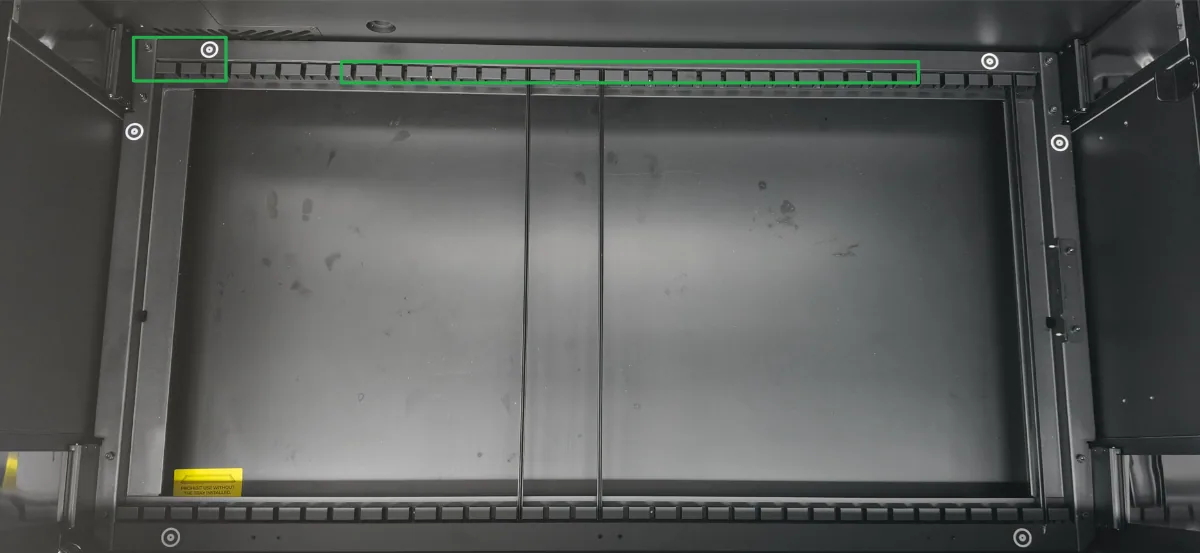

• No coloques el material cerca ni cubriendo el origen ni las ranuras de las láminas.

Precauciones sobre el transporte

• Embala el dispositivo en la medida de lo posible con su embalaje original estándar, fija el pórtico y la placa base, y luego inicia el transporte.
• Si falta el embalaje original, presta atención a:
• • Fija el pórtico del eje X y el módulo láser con bridas u otros métodos, y coloca una capa fija de material amortiguador debajo del módulo láser.
  • Fija la placa base y la tapa.

Herramientas necesarias

Un destornillador hexagonal de 2,5 mm (incluido en el paquete de la xTool P3).

Aspectos a tener en cuenta

1. Trabaja con un destornillador del tamaño adecuado.
2. Los tornillos de la polea en U están apretados; trabaja con cuidado para evitar dañar la rosca del tornillo.
3. Desconecta de la fuente de alimentación antes de trabajar.

Solución

Retirar la rueda

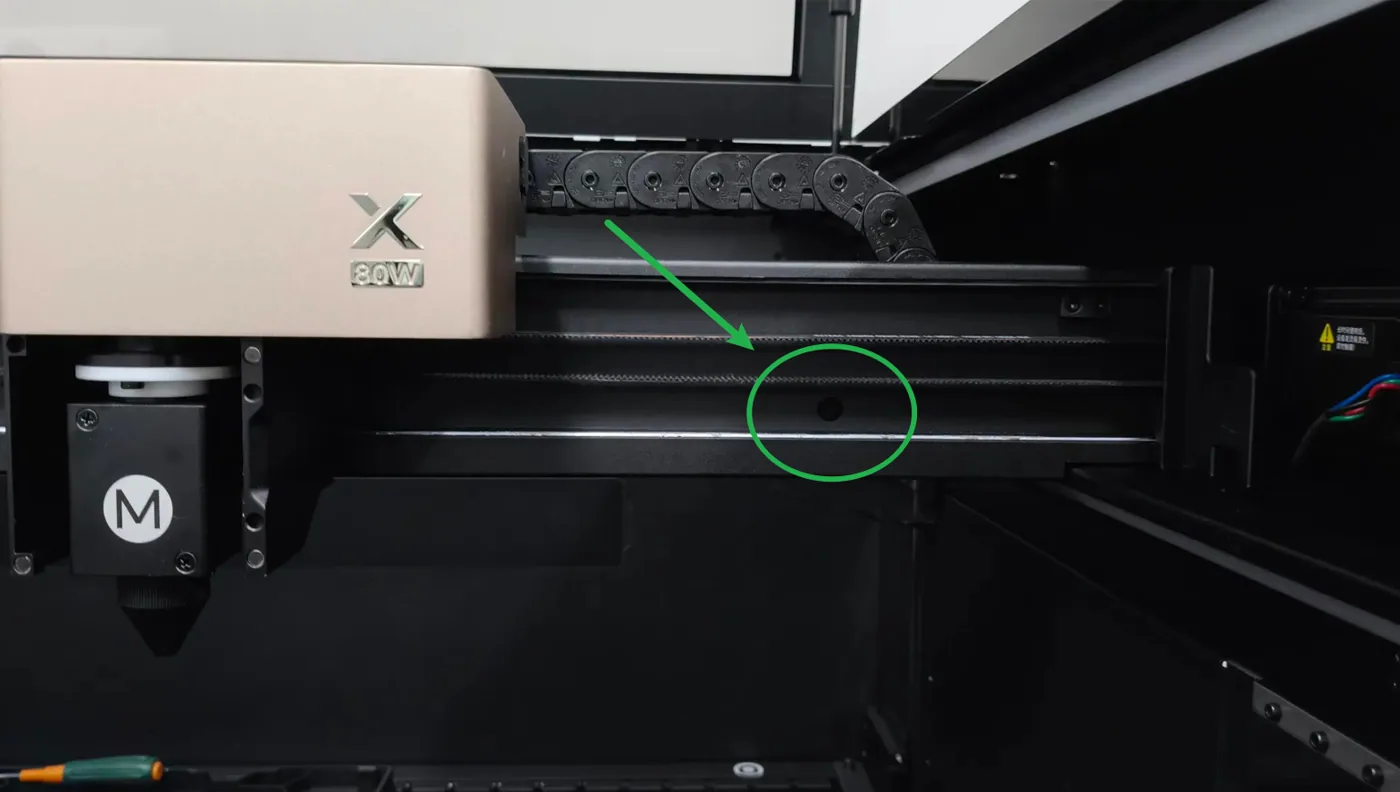

1. Localiza el orificio en el lado derecho del eje X.

1. Mueve el módulo láser frente al orificio.

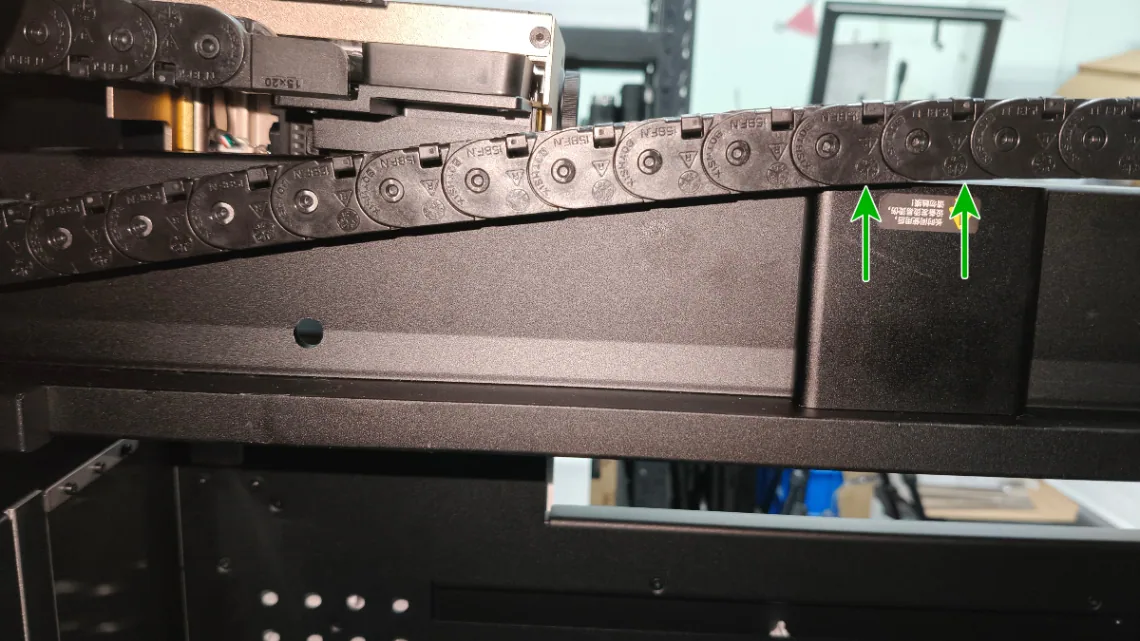

2. En la parte trasera del eje X, coloca la cadena portacables sobre un objeto para elevarla.

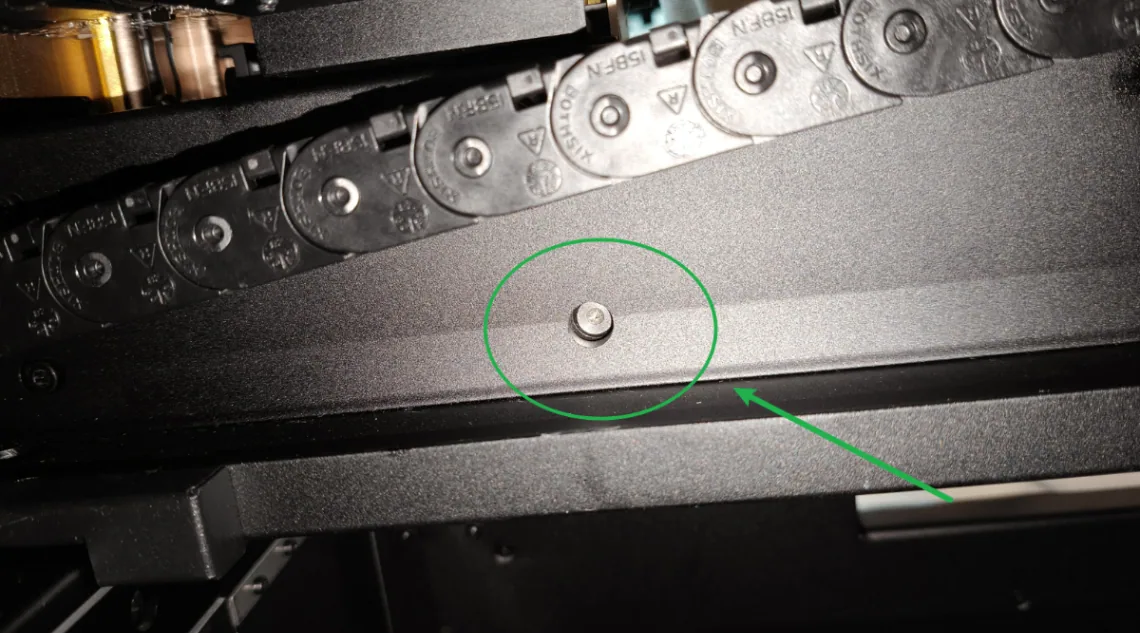

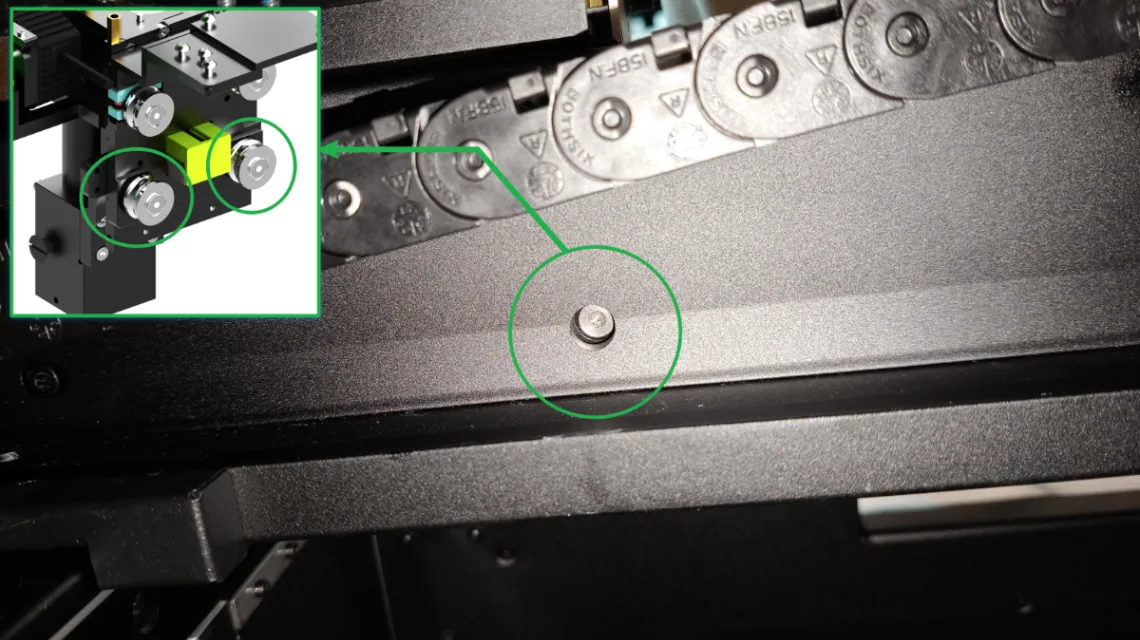

1. Mueve el módulo láser hasta que el tornillo de su rueda encaje en el orificio del eje X.

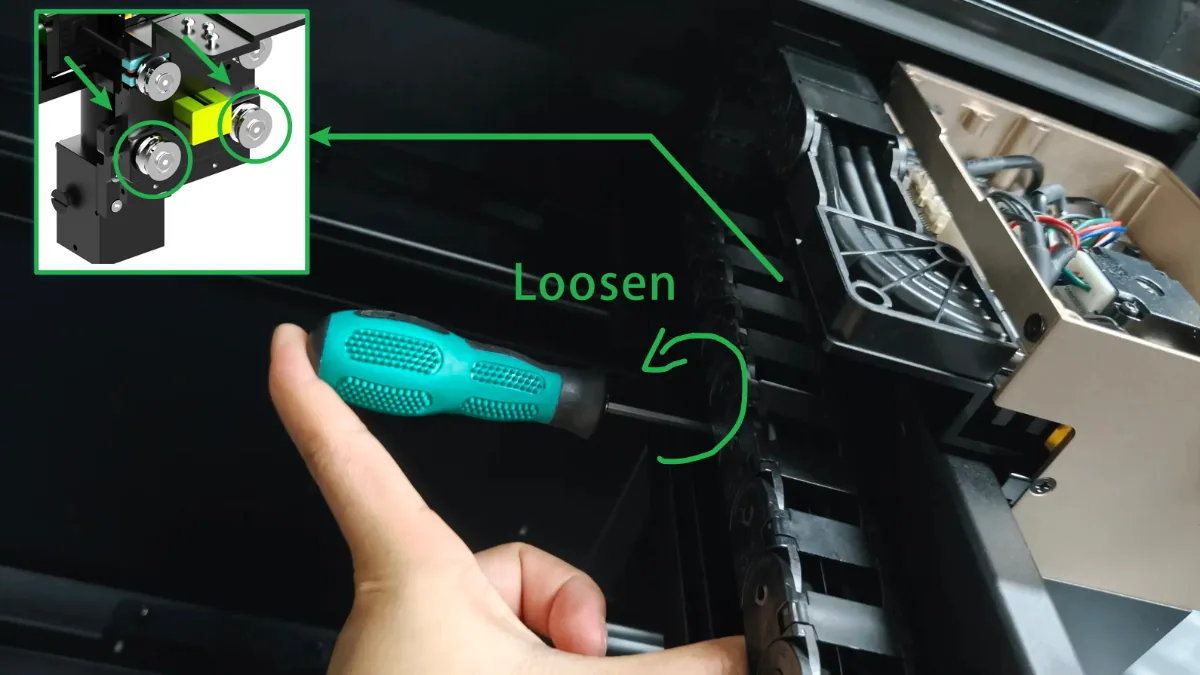

1. Siguiendo el método anterior, usa un destornillador en sentido antihorario para retirar los 2 tornillos y las ruedas uno a uno del módulo láser.

Instalar la rueda

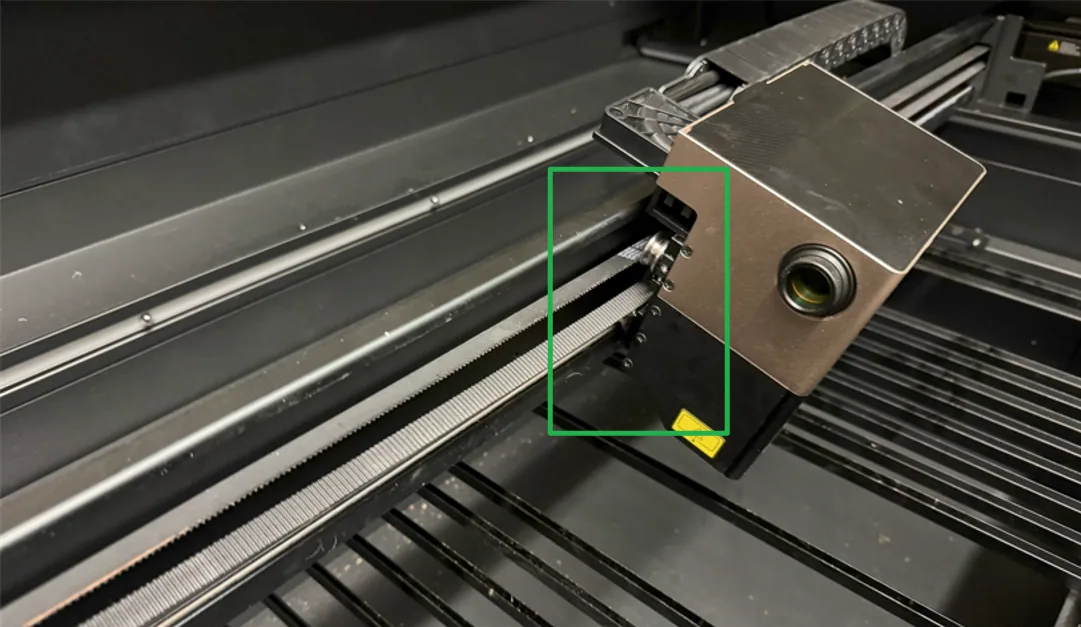

1. Asegúrate de que el módulo láser esté colocado recto, y de que las dos ruedas superiores del módulo láser encajen en el raíl guía.
2. Coloca la rueda sobre el raíl guía, y alinea la rueda con el orificio del pórtico.

1. Introduce el tornillo a través del orificio, y luego inserta la rueda.

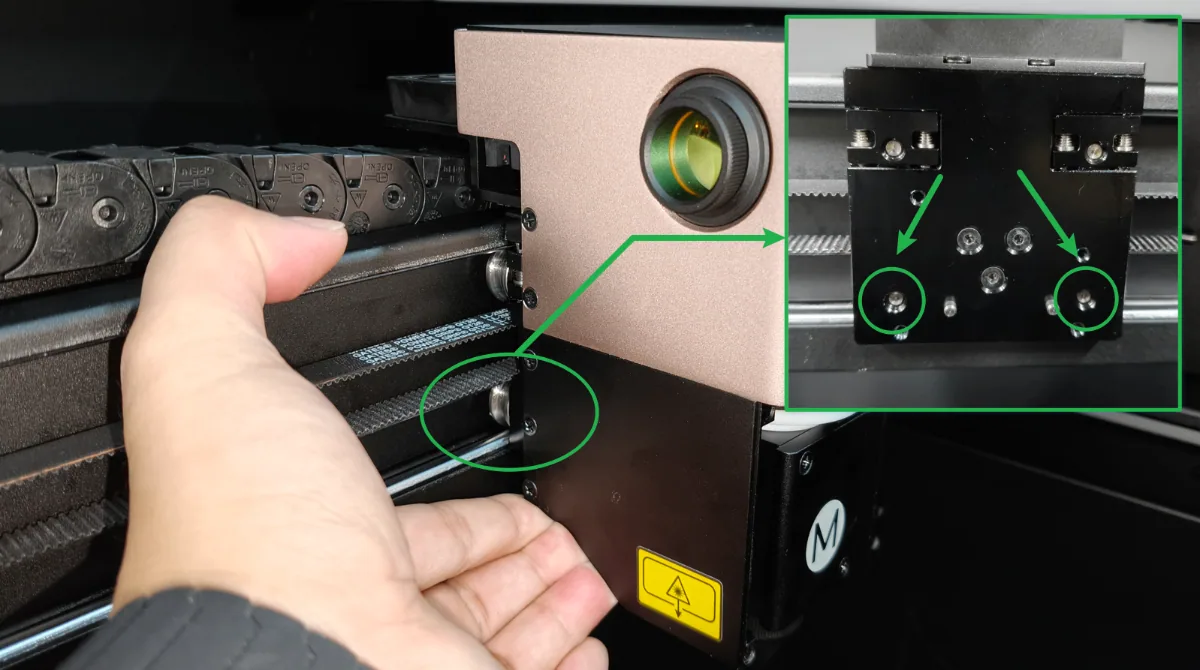

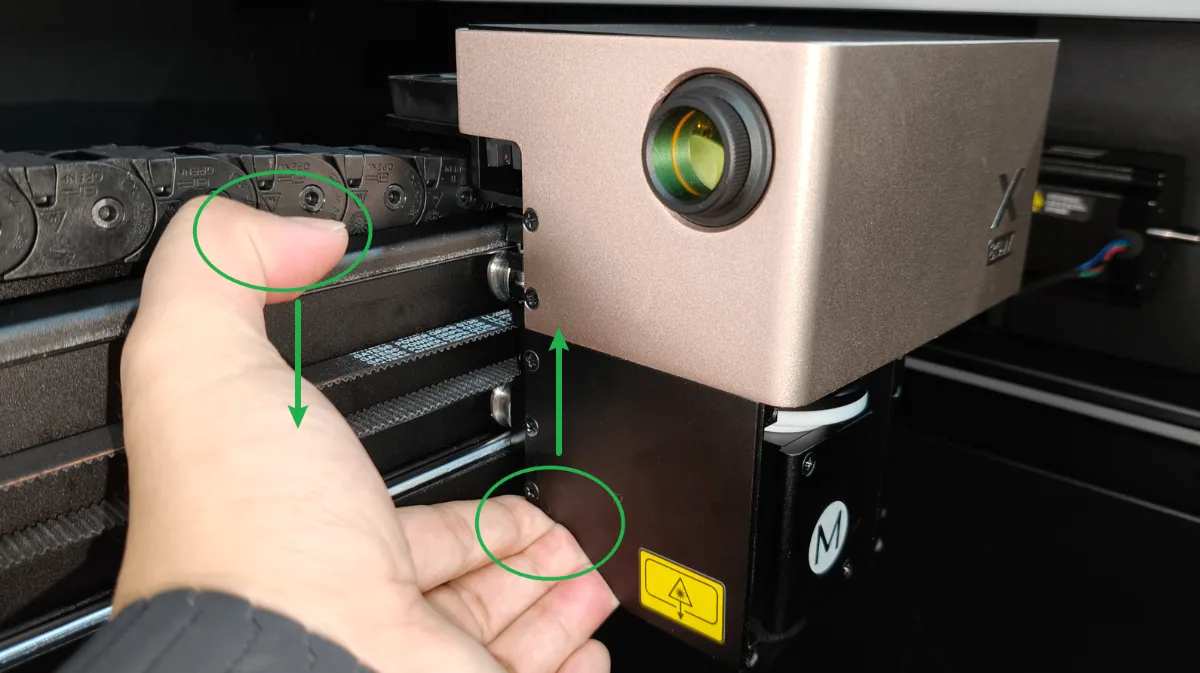

1. Sujeta el pórtico del eje X y la parte inferior del módulo láser, eleva el módulo láser hacia arriba para alinear el orificio del pórtico, el tornillo de la rueda y el orificio del tornillo en la parte trasera del módulo láser.

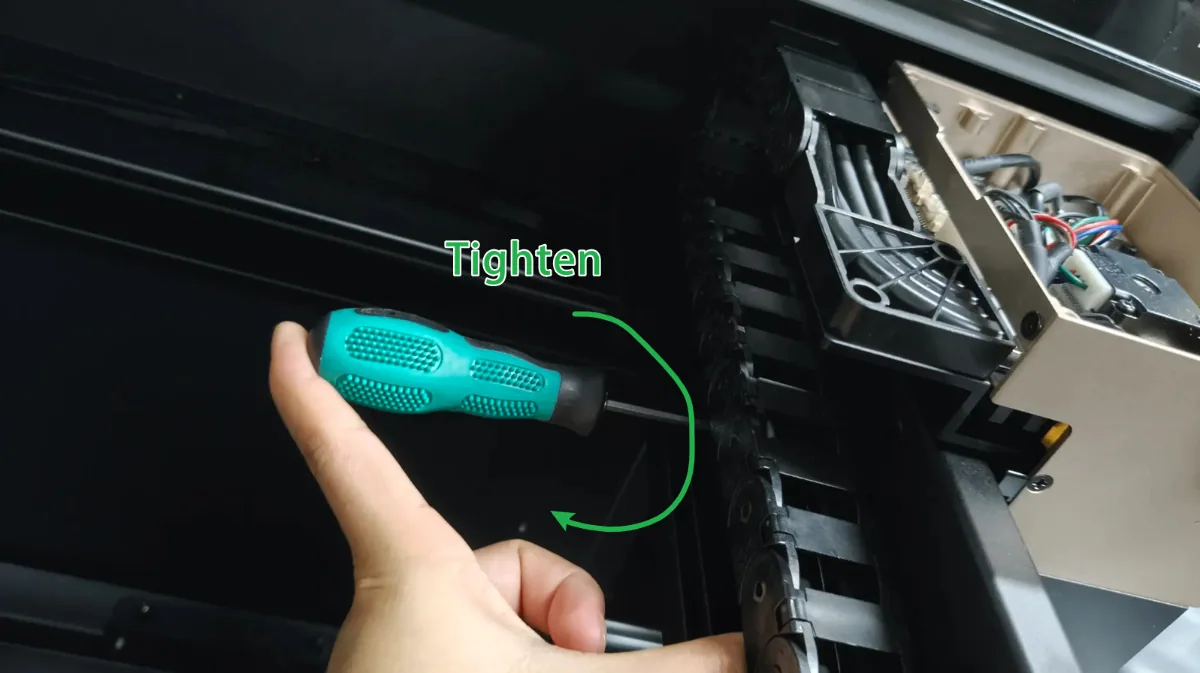

1. Aprieta el tornillo de la rueda en sentido horario.

1. Siguiendo el método anterior, fija la otra rueda.
2. Retira la cadena portacables del objeto.
