El camino óptico de la xTool P3 incluye el camino óptico del láser y el camino óptico de la luz roja coaxial. La precisión del camino óptico del láser afecta directamente al tamaño y la posición del punto láser, lo que también afecta al resultado del procesado. La luz roja coaxial visualiza la posición del láser, lo que facilita inspeccionar y calibrar el camino óptico y observar la ubicación del procesado. Por lo tanto, asegúrate de que el camino óptico funciona correctamente antes de usar el equipo.

Cuando el camino óptico funciona con normalidad, el punto de la luz roja coaxial y el punto láser deben superponerse, y sus ángulos de reflexión deben ser iguales.

En los equipos láser de CO2, los consumibles como los espejos láser, las lentes de enfoque y el tubo láser requieren recalibrar el camino óptico tras su limpieza o sustitución. Por ello, los usuarios de equipos láser de CO2 normalmente necesitan dominar los métodos de calibración del camino óptico, para garantizar el rendimiento del equipo a largo plazo. Puedes seguir las indicaciones de este artículo para aprender.

Casos en los que aplica

1. Al desembalar para el primer uso;
2. Tras la sustitución del espejo láser o de la lente láser;
3. Tras la sustitución del tubo láser;
4. Tras el transporte del equipo;
5. Tras la sustitución del soporte del espejo láser o del soporte del combinador de haces;
6. Cuando la potencia del láser disminuye;
7. Cuando el módulo láser no puede emitir el láser (pero el tubo láser se enciende);
8. Situaciones que puedan afectar al camino óptico o verse afectadas por él, entre otras.

Aspectos que requieren atención

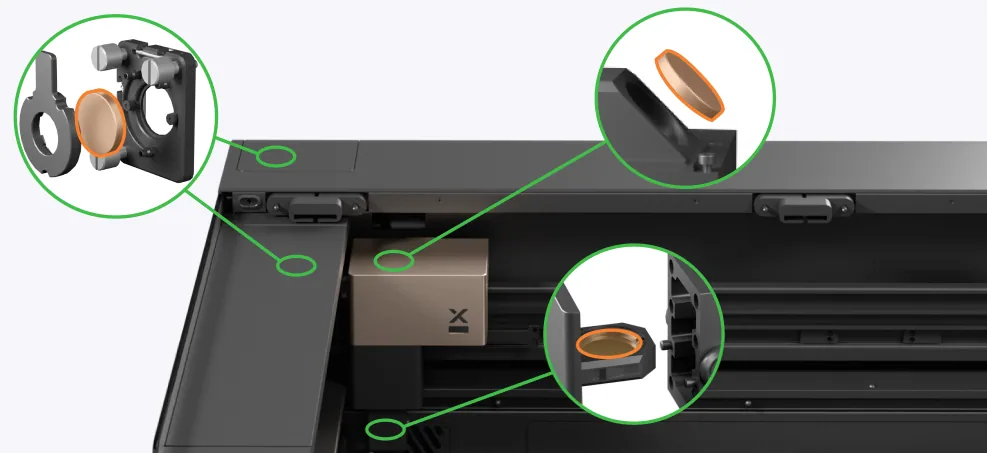

1. Comprueba cada espejo antes de la operación

Antes de calibrar el camino óptico, comprueba que los espejos láser, la ventana láser y la lente de enfoque estén instalados correctamente.

2. Retira los residuos de la plataforma elevadora

Durante la calibración, el módulo láser se moverá en un rango amplio. Si se colocan materiales gruesos o altos sobre la plataforma elevadora, el módulo láser podría golpear el material.

3. Afloja los tornillos prisioneros

Antes de ajustar el camino óptico, afloja primero los tornillos prisioneros sin retirarlos, y luego afloja los tornillos de mariposa. Una vez calibrado el camino óptico, vuelve a apretar los tornillos prisioneros.

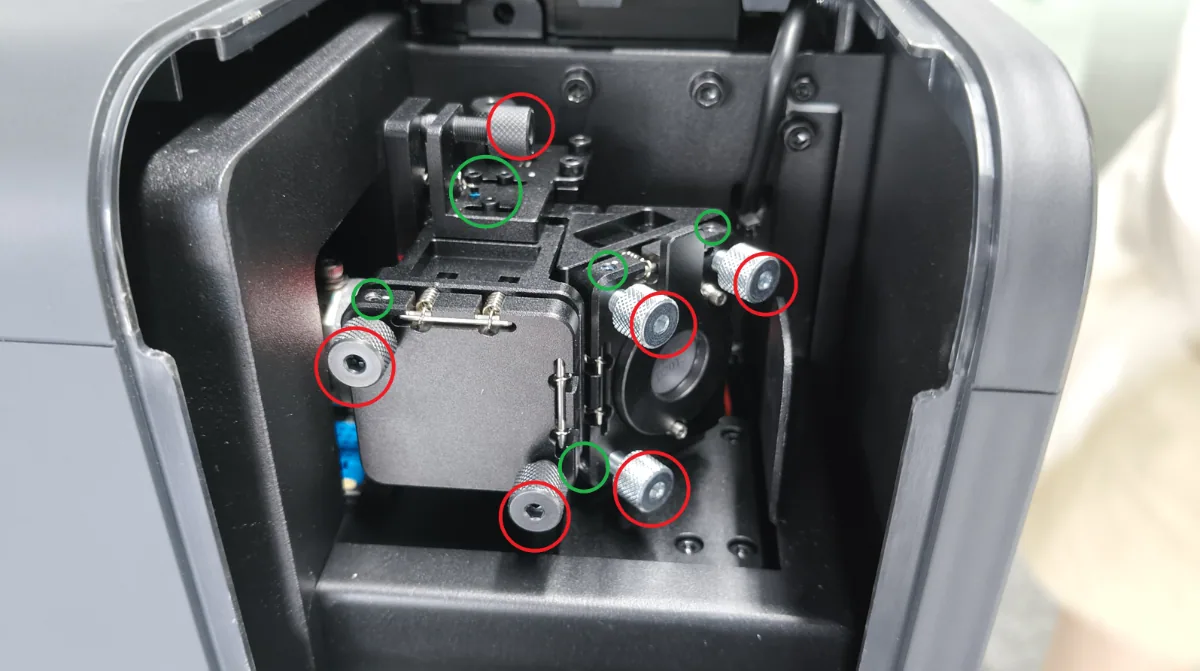

Por ejemplo, los rojos son los tornillos de ajuste del camino óptico, y los verdes son los tornillos prisioneros. El tornillo prisionero se puede ajustar con la llave hexagonal de 1,5 mm incluida en el pack de la xTool P3.

4. Precauciones al ajustar los tornillos prisioneros

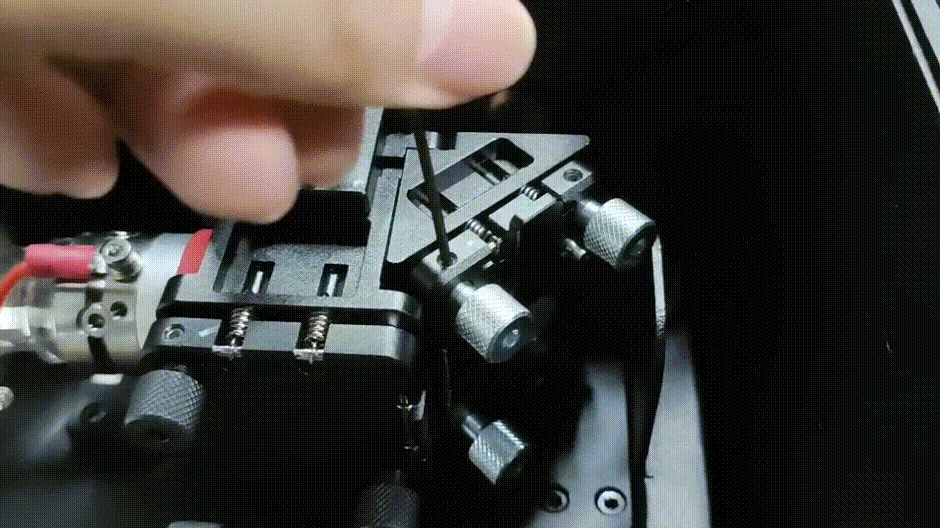

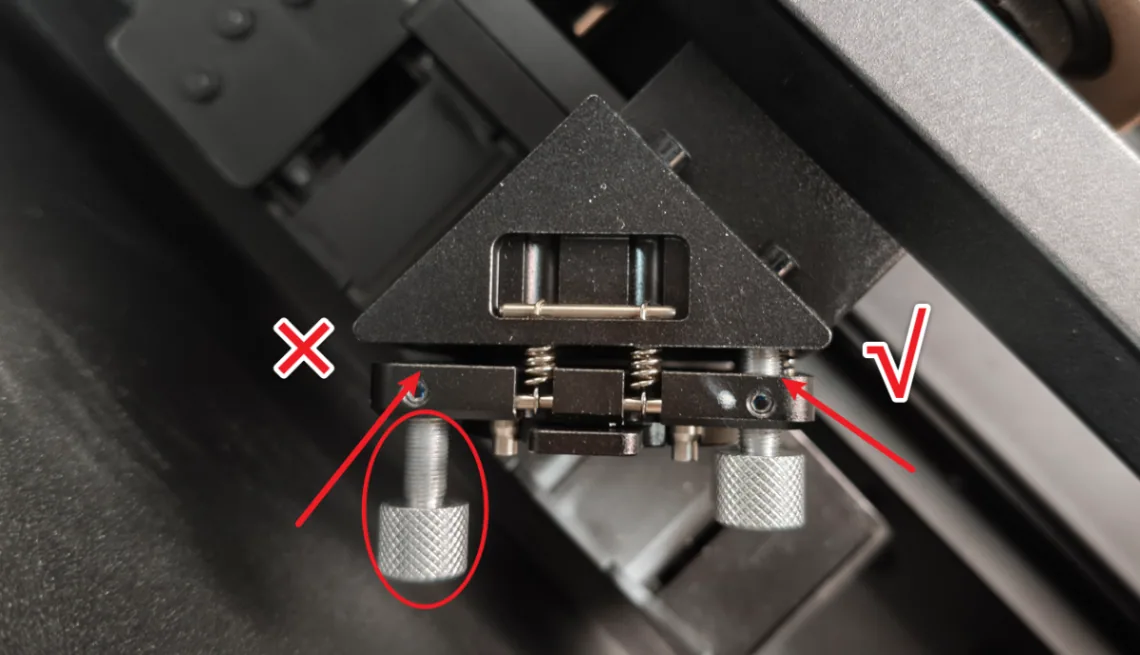

(1) Inserta la llave hexagonal verticalmente hasta el fondo antes de apretar.

(2) No aprietes en exceso los tornillos prisioneros para evitar daños durante el ajuste.

5. Precauciones al ajustar los tornillos de mariposa

(1) No ajustes el mismo tornillo en la misma dirección de forma drástica. De lo contrario, puede provocar una desalineación grave del camino óptico.

(2) El tornillo de ajuste no puede quedar desenroscado. De lo contrario, afectará a la estabilidad del camino óptico. Cuando el tornillo esté lo bastante suelto, quedará en estado suspendido, y si sigues aflojándolo, no podrás seguir ajustando el camino óptico.

Preguntas frecuentes

1. No veo el punto de la luz roja coaxial. ¿Por qué?

Soluciona el problema según el artículo: La luz roja coaxial de la xTool P3 no se enciende.

2. No veo la marca de quemado del láser en la cinta de enmascarar. ¿Por qué?

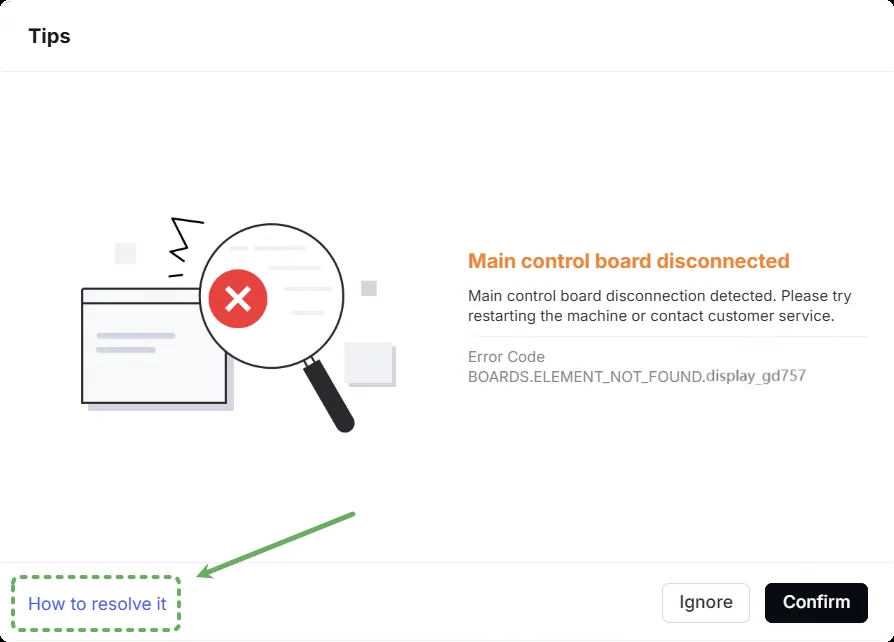

(1) Comprueba si el software muestra alguna ventana emergente que indique un fallo del equipo:

• Si es así, el láser no funcionará. Sigue las instrucciones de la ventana de error o contacta con el soporte técnico de MDPI para resolver primero el problema de hardware.
• Si no, continúa con el siguiente paso.

(2) Dispara un pulso láser varias veces. Si la marca de quemado sigue sin aparecer, pasa al siguiente paso.

(3) Dispara un pulso láser y observa el momento del pulso. O realiza un procesado de corta duración con el 50 % de potencia.

Y luego observa si el tubo láser emite luz en el soporte del espejo primario durante el procesado:

Tras pulsar el botón de pulso láser, el tubo láser solo se iluminará durante 0,5 segundos. Presta atención a ello.

1. • Si el tubo láser no se enciende, lee el artículo para comprobar el motivo: El tubo láser de la xTool P3 no se enciende
   • Si el tubo láser se enciende, continúa con los siguientes pasos.

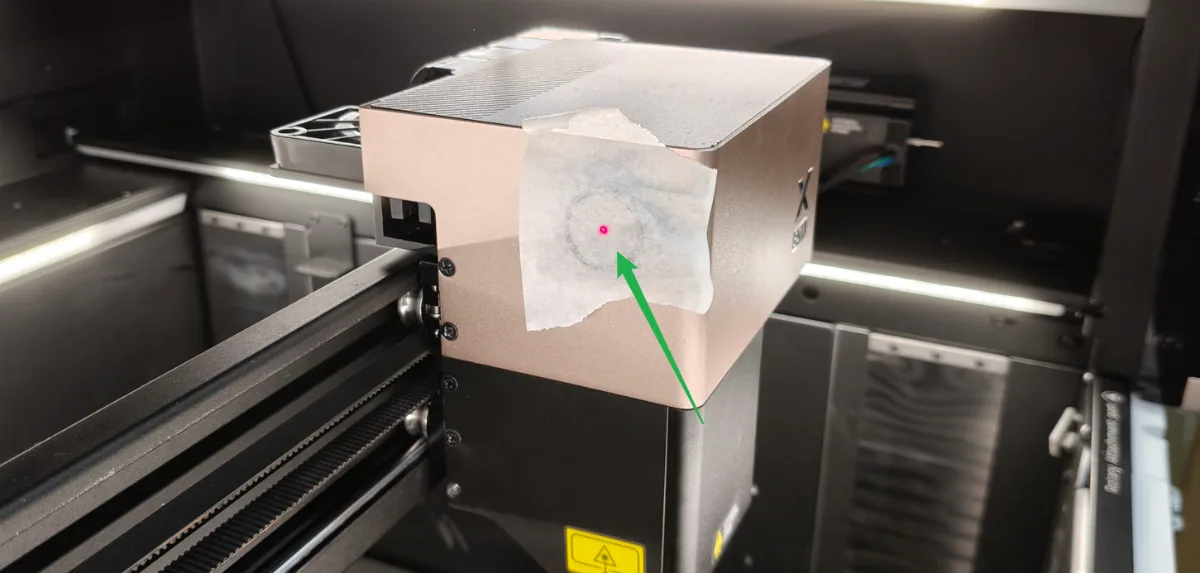

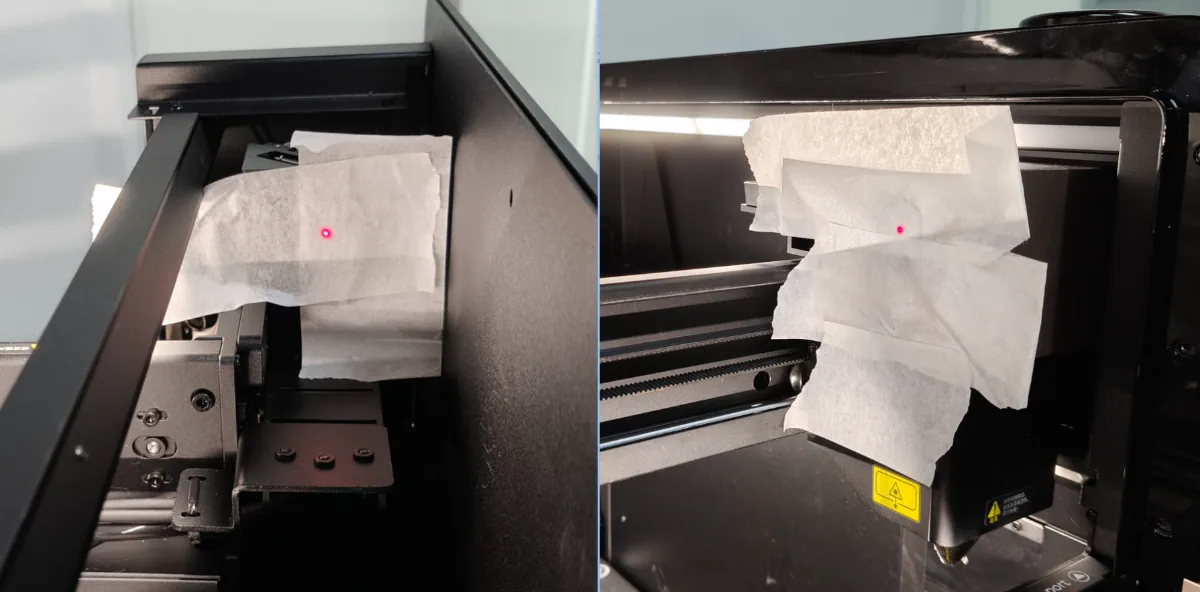

(4) Aumenta el área del papel de enmascarar antes de disparar un pulso láser. Si la longitud de la cinta de enmascarar es insuficiente, puedes sustituirla por cinta de enmascarar fijada a un folio A4.

3. No puedo pasar al siguiente paso en el software. ¿Por qué?

Debido a las diferencias de resolución, algunas pantallas pueden no mostrar la interfaz completa, lo que hace que no aparezcan los campos obligatorios. Desplázate por el software, comprueba los campos obligatorios y luego haz clic en Siguiente.

4. El punto rojo se mueve al apretar los tornillos prisioneros. ¿Por qué?

(1) Comprueba si el soporte del espejo láser está suelto. Si lo está, aprieta sus tornillos.

(2) Al apretar el tornillo prisionero durante las últimas vueltas, la luz roja puede desplazarse ligeramente debido al aumento de la fuerza sobre el espejo láser, lo que se puede mejorar apretando el tornillo prisionero de forma gradual en incrementos de media vuelta.

5. El camino óptico está muy inclinado. ¿Qué puedo hacer?

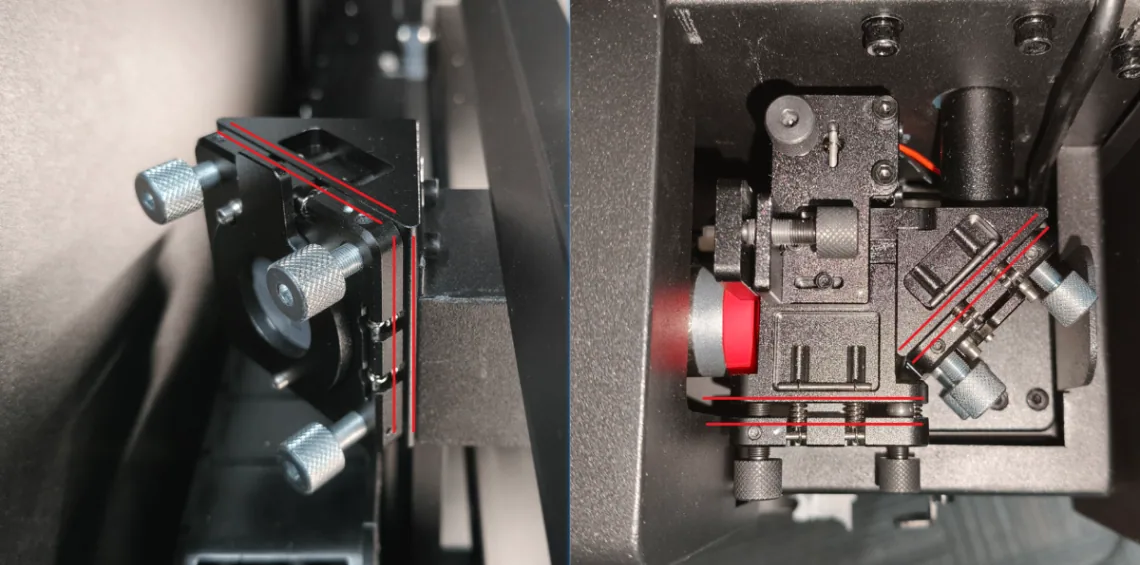

Si observas que el tubo láser emite luz pero el camino óptico está desalineado, y no sabes cómo devolverlo a su sitio, ajusta primero los bloques de ajuste y los soportes de cada espejo hasta que queden completamente paralelos (como se muestra) antes de realizar la calibración del camino óptico.

En este estado, el camino óptico suele presentar una desviación mínima. Puedes calibrar el camino óptico de nuevo siguiendo las instrucciones del software.

6. El tornillo prisionero se está pasando de rosca. ¿Qué puedo hacer?

Si se pasa de rosca al aflojar el tornillo prisionero, intenta insertar una llave hexagonal verticalmente en el orificio y luego dóblala lentamente para aumentar la fricción antes de volver a aflojar.

Una vez que el tornillo pasado de rosca esté aflojado, no lo vuelvas a apretar. Sustitúyelo por uno nuevo.

7. Los orificios de quemado en la cinta de enmascarar son demasiado grandes. ¿Qué debo hacer?

Aplica dos capas de cinta de enmascarar.

8. ¿Cuál es la diferencia entre el tornillo de ajuste proximal y el tornillo de ajuste distal en el soporte del espejo combinador?

• El tornillo de ajuste proximal controla directamente el movimiento vertical u horizontal del láser rojo, y se utiliza para ajustar la superposición entre la luz roja y el láser. Ofrece un rango de ajuste muy pequeño para la posición de la luz roja.
• El tornillo de ajuste distal controla el ángulo de reflexión de la luz roja, y se utiliza para ajustar la superposición de los ángulos de reflexión entre la luz roja y el láser. Ofrece un gran rango de ajuste para la posición de la luz roja.

9. Tras ajustar el camino óptico, ¿debe apretarse el tornillo prisionero (tornillo pequeño) del tornillo de ajuste?

Los tornillos del soporte del espejo combinador deben apretarse ligeramente. Los tornillos de los soportes del espejo primario y secundario no es necesario apretarlos, o solo apretarlos ligeramente (ya que requieren inspección y ajuste periódicos).

10. ¿El punto láser tiene que estar exactamente en el centro?

Debe estar situado aproximadamente en el centro. Debido a las tolerancias de montaje, los ejes no son perfectamente perpendiculares. Mientras el punto caiga en el centro de la lente de enfoque, puede desviarse del centro en otras lentes.

11. El camino óptico no se calibra correctamente en ningún momento. ¿Qué debo hacer?

Tras confirmar que el tubo láser emite luz con normalidad durante el procesado según la pregunta frecuente n.º 2, contacta con el soporte técnico de MDPI, que te proporcionará una guía profesional en vídeo o el servicio de asistencia adecuado.

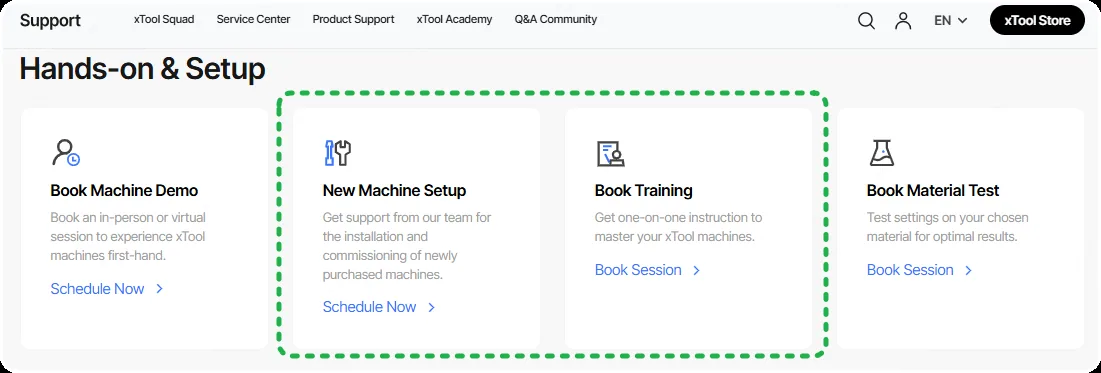

• Servicio de puesta en marcha: disponible mediante vídeo en línea y asistencia presencial (en determinadas zonas).
• Servicio de formación: puedes solicitar la formación según tu ubicación.

Para cualquiera de estos servicios, contacta con el soporte técnico de MDPI para obtener ayuda.

Procedimientos de ajuste

Todas las direcciones de ajuste descritas a continuación se basan en tu posición en el punto de ajuste actual, mirando hacia la dirección del siguiente nivel del camino óptico.

1. Soporte del espejo combinador

El soporte del espejo combinador se sitúa junto al soporte del espejo primario, y se utiliza para ajustar la superposición de la luz roja coaxial con el láser y sus ángulos de reflexión. El soporte del espejo combinador solo puede ajustar el camino óptico de la luz roja coaxial y no puede ajustar el camino óptico del láser.

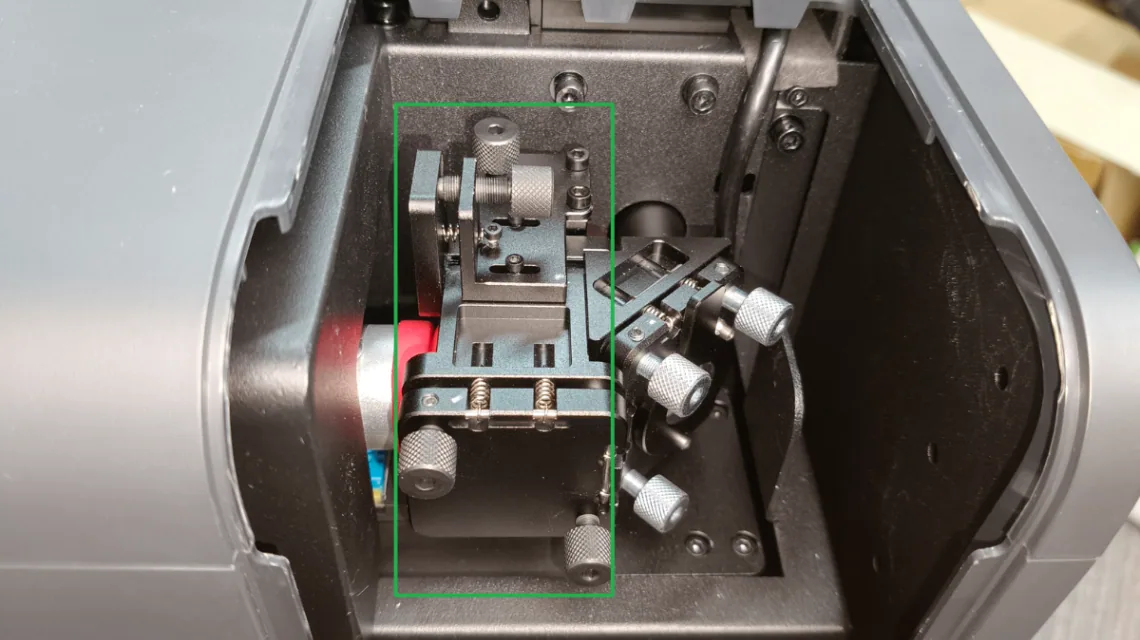

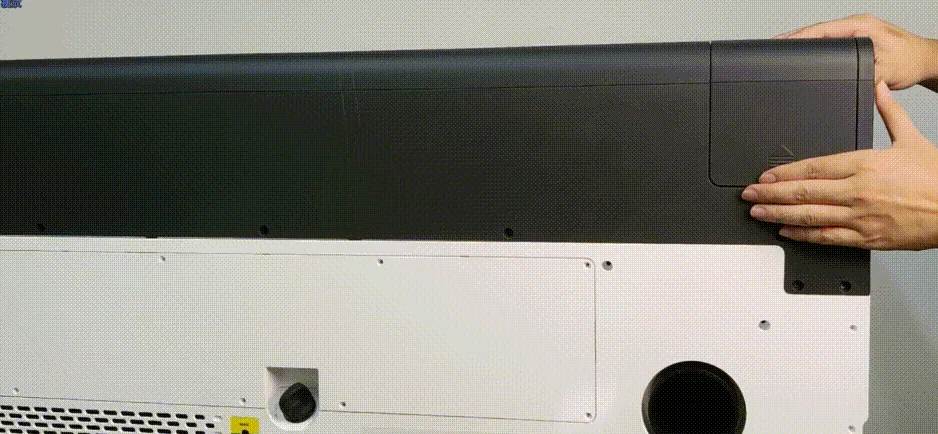

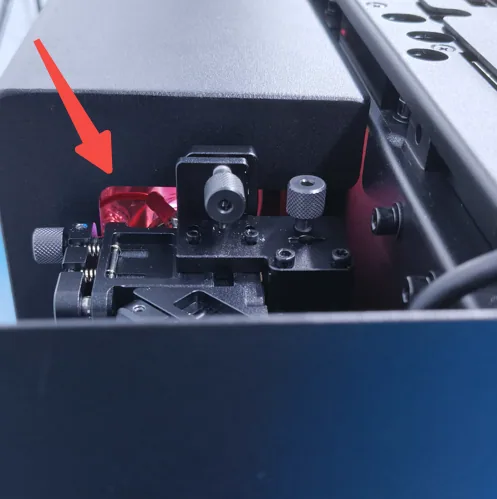

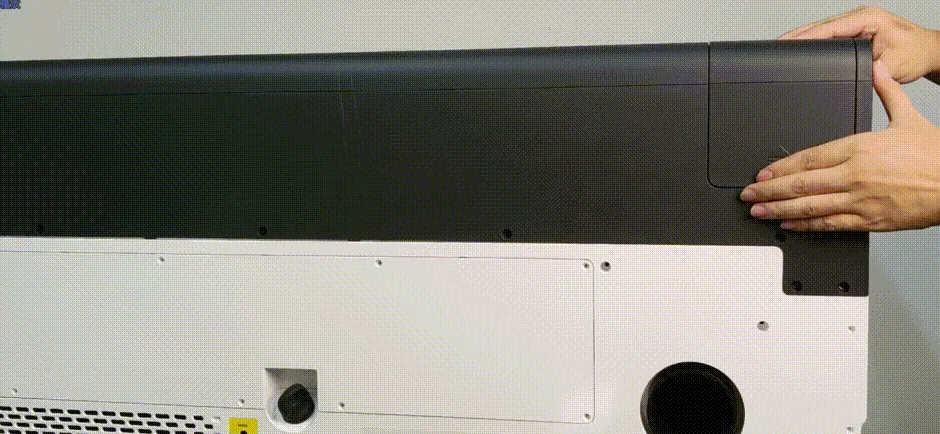

Sigue la guía para localizar el soporte del espejo combinador:

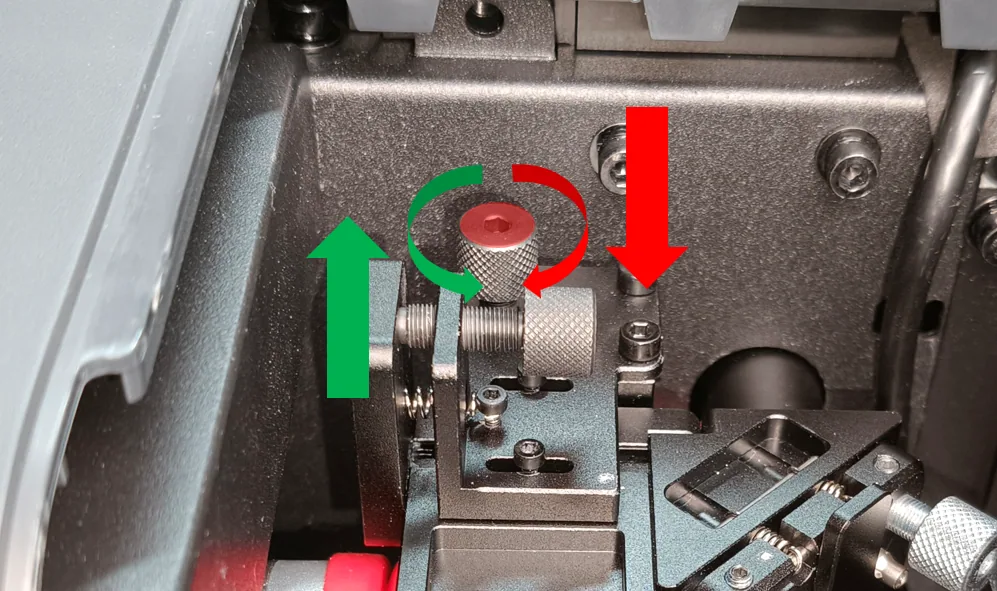

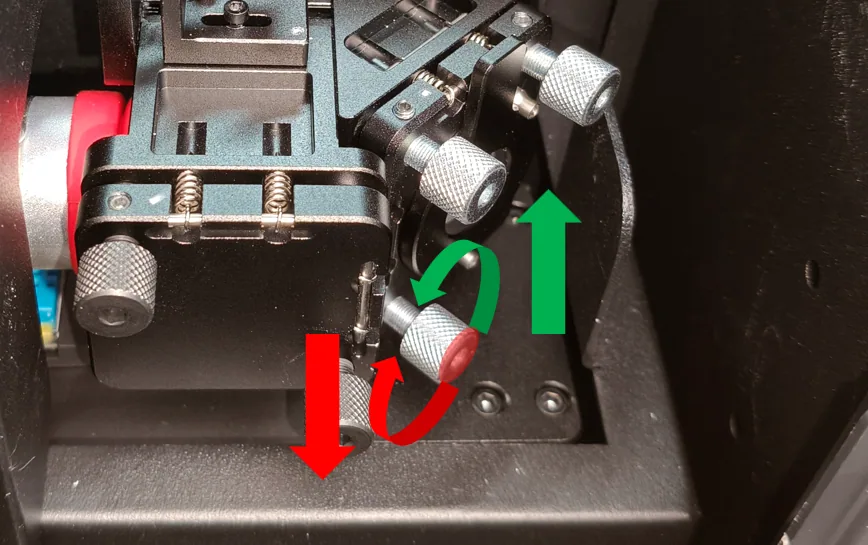

1.1 Tornillo de ajuste vertical en el extremo proximal de la luz roja coaxial

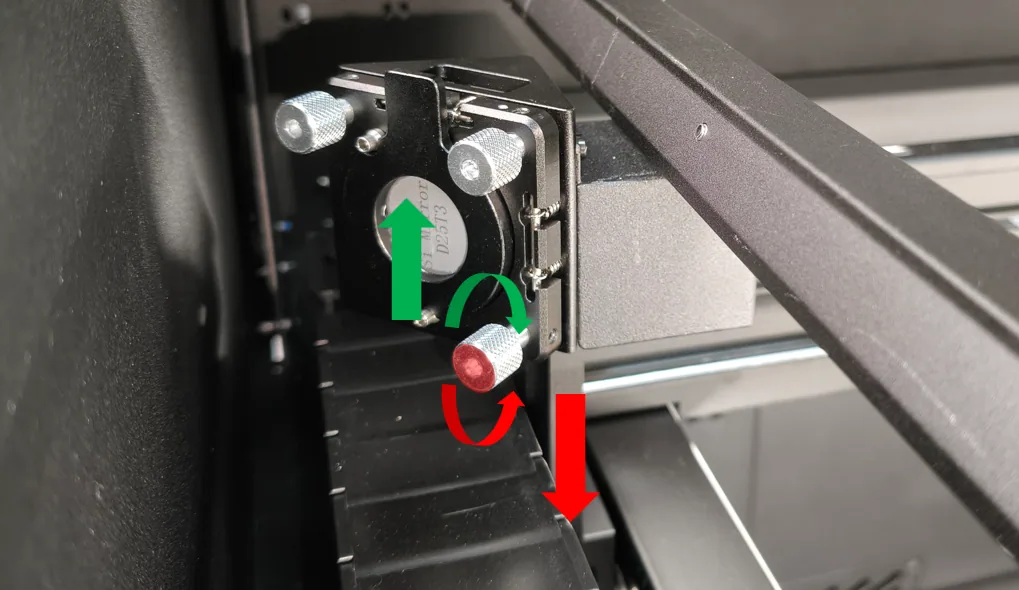

Puedes controlar la luz roja coaxial hacia arriba y hacia abajo girando el tornillo (resaltado en rojo). Normalmente se ajusta cerca de la posición donde el soporte del espejo secundario se encuentra con el soporte del espejo primario.

Gira el tornillo en el sentido de las agujas del reloj para desplazar la luz roja coaxial verticalmente hacia abajo. Gira el tornillo en sentido contrario a las agujas del reloj para desplazar la luz roja coaxial verticalmente hacia arriba.

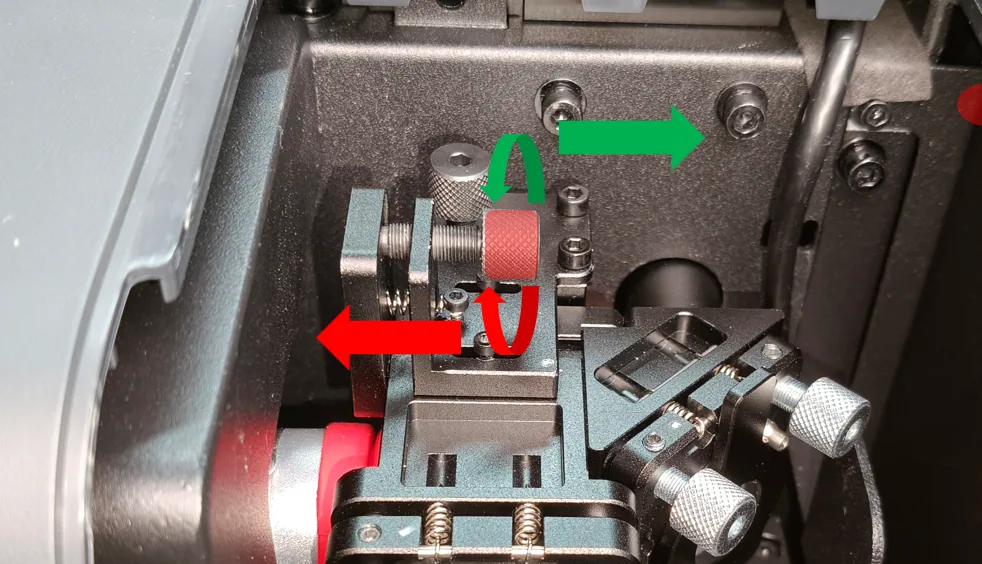

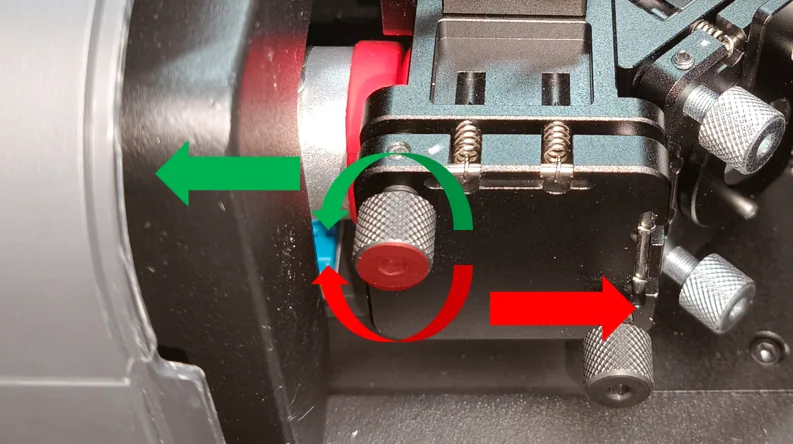

1.2 Tornillo de ajuste horizontal en el extremo proximal de la luz roja coaxial

Puedes controlar la luz roja coaxial horizontalmente girando el tornillo (resaltado en rojo). Normalmente se ajusta cerca de la posición donde el soporte del espejo secundario se encuentra con el soporte del espejo primario.

Gira el tornillo en el sentido de las agujas del reloj para desplazar la luz roja coaxial horizontalmente hacia la izquierda. Gira el tornillo en sentido contrario a las agujas del reloj para desplazar la luz roja coaxial horizontalmente hacia la derecha.

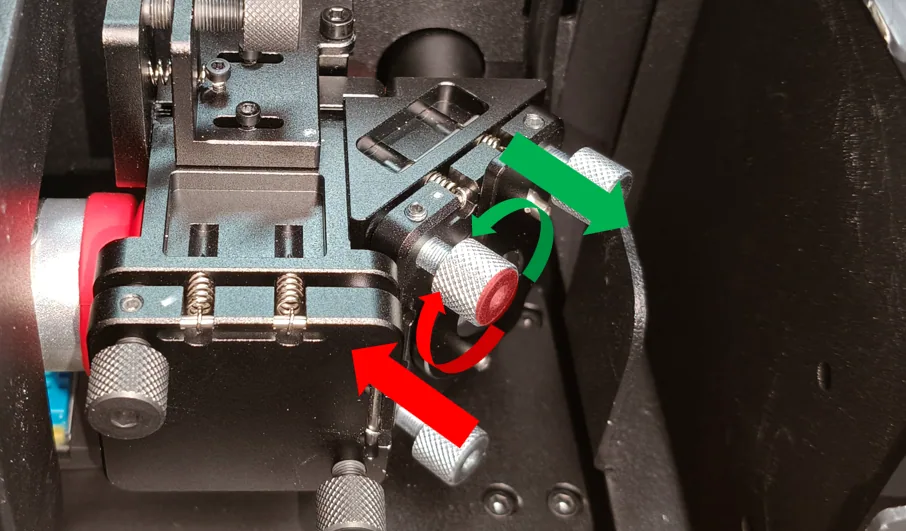

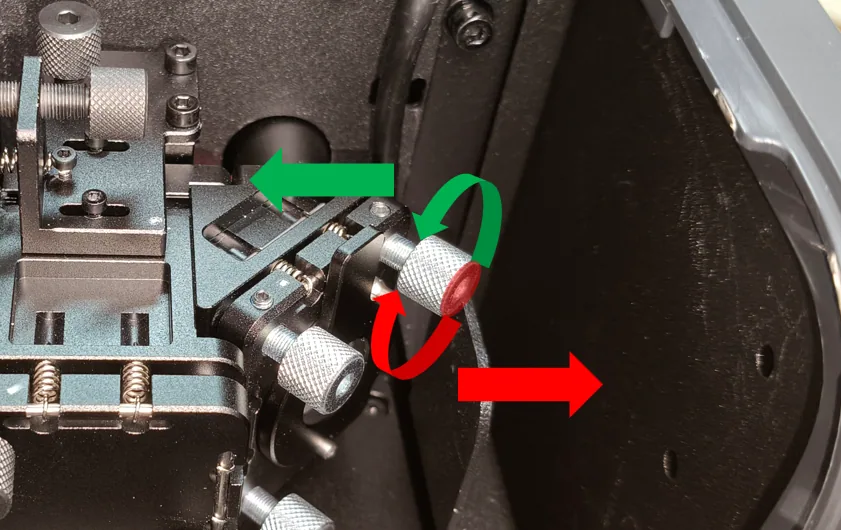

1.3 Tornillo de ajuste superior izquierdo en el extremo distal de la luz roja coaxial

Puedes controlar el ángulo de reflexión de la luz roja coaxial girando el tornillo (resaltado en rojo).

Gira el tornillo en el sentido de las agujas del reloj para desplazar la luz roja coaxial hacia la derecha. Gira el tornillo en sentido contrario a las agujas del reloj para desplazar la luz roja coaxial hacia la izquierda.

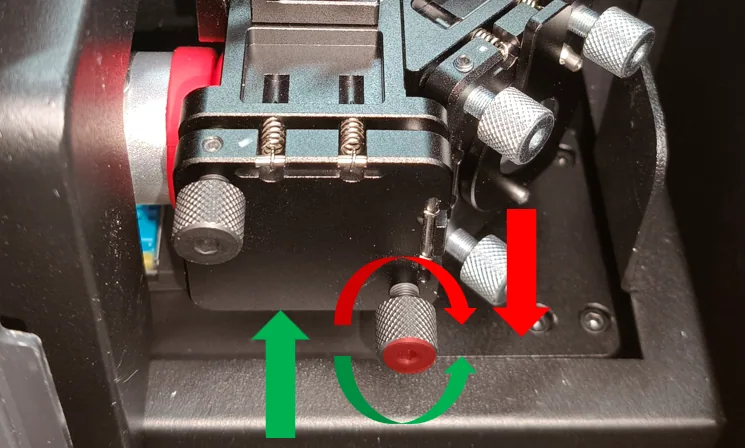

1.4 Tornillo de ajuste inferior derecho en el extremo distal de la luz roja coaxial

Puedes controlar el ángulo de reflexión de la luz roja coaxial girando el tornillo (resaltado en rojo).

Gira el tornillo en el sentido de las agujas del reloj para desplazar la luz roja coaxial hacia abajo. Gira el tornillo en sentido contrario a las agujas del reloj para desplazar la luz roja coaxial hacia arriba.

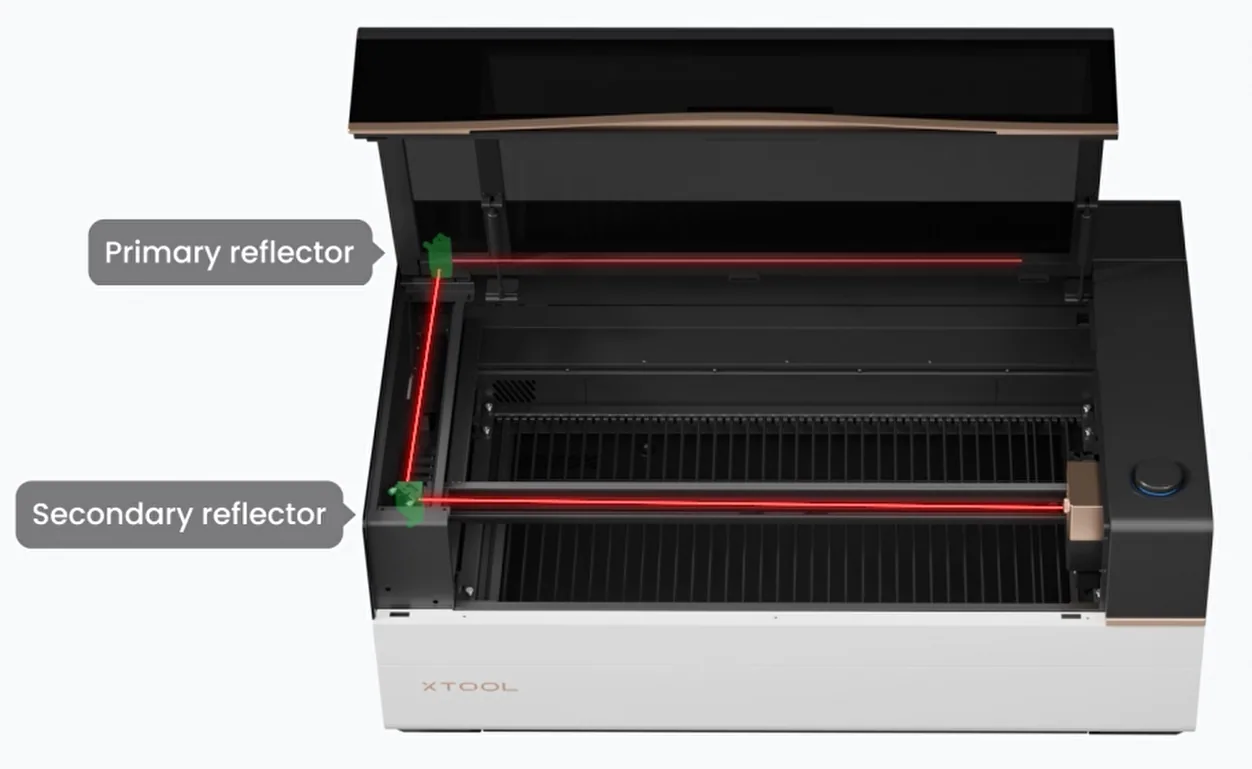

2. Soporte del espejo primario

El soporte del espejo primario puede ajustar el ángulo de reflexión de la luz roja coaxial y del láser al mismo tiempo. Normalmente, la secuencia de ajuste del espejo primario se realiza después de que los caminos de la luz roja coaxial y del láser se hayan alineado hasta casi superponerse.

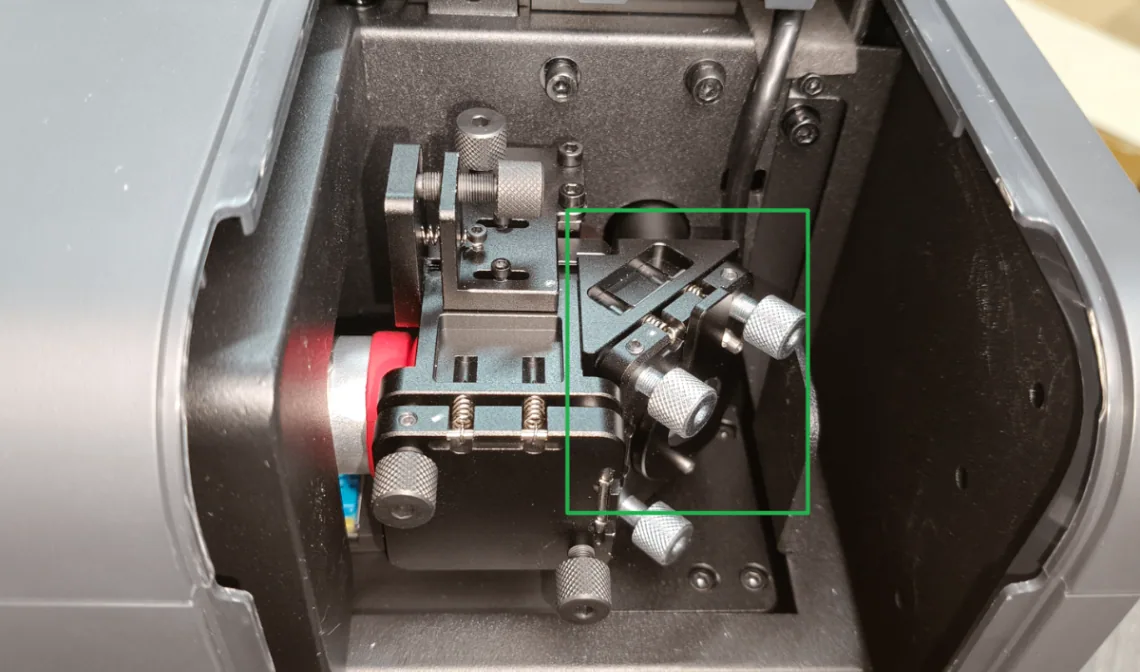

Sigue la guía para localizar el soporte del espejo primario:

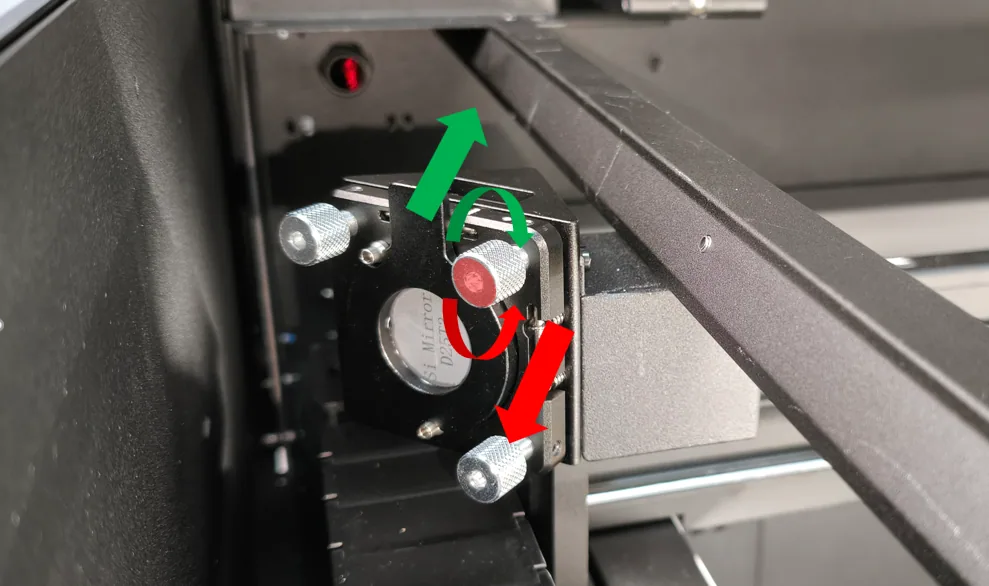

2.1 Tornillo de ajuste superior derecho en el soporte del espejo primario

Gira el tornillo en el sentido de las agujas del reloj para desplazar todo el camino óptico hacia la derecha. Gira el tornillo en sentido contrario a las agujas del reloj para desplazar todo el camino óptico hacia la izquierda.

2.2 Tornillo de ajuste superior izquierdo en el soporte del espejo primario

Gira el tornillo en el sentido de las agujas del reloj para desplazar todo el camino óptico hacia arriba a la izquierda. Gira el tornillo en sentido contrario a las agujas del reloj para desplazar todo el camino óptico hacia abajo a la derecha.

2.3 Tornillo de ajuste inferior izquierdo en el soporte del espejo primario

Gira el tornillo en el sentido de las agujas del reloj para desplazar todo el camino óptico hacia abajo. Gira el tornillo en sentido contrario a las agujas del reloj para desplazar todo el camino óptico hacia arriba.

3. Soporte del espejo secundario

El soporte del espejo secundario puede ajustar el ángulo de reflexión de la luz roja coaxial y del láser al mismo tiempo. Normalmente, la secuencia de ajuste del espejo secundario se realiza tras completar la alineación del espejo primario.

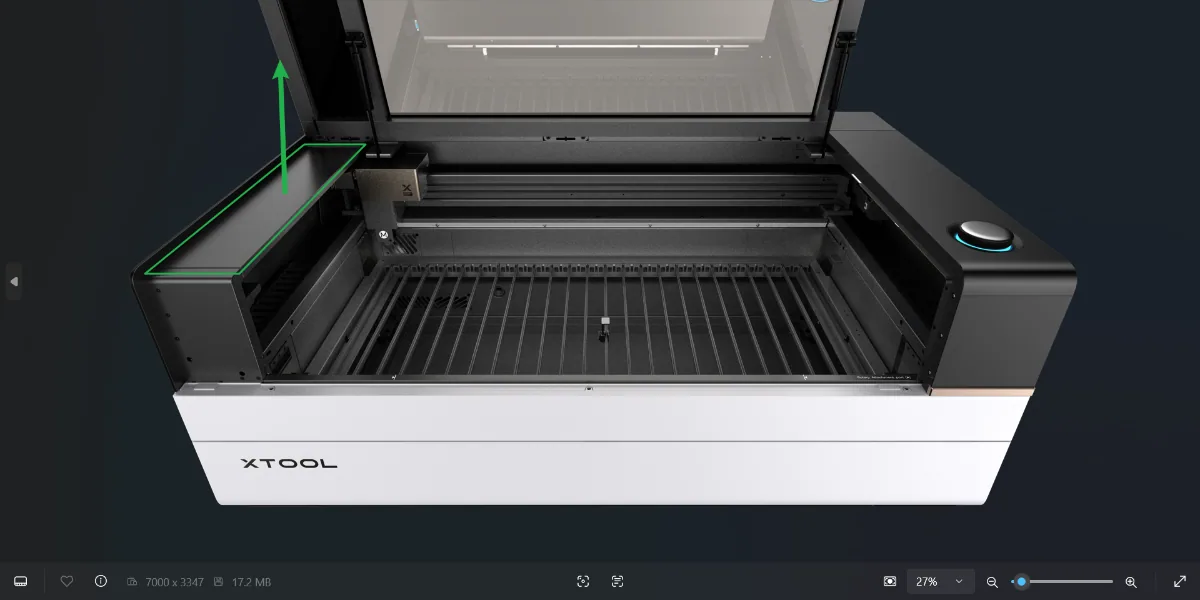

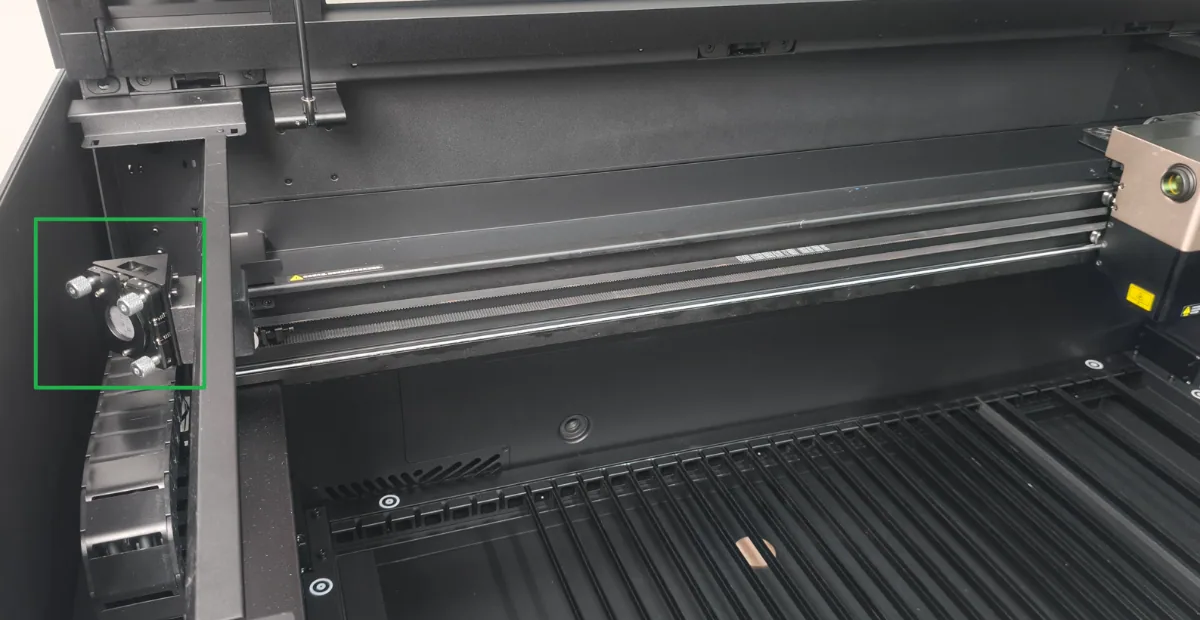

Sigue la guía para localizar el soporte del espejo secundario:

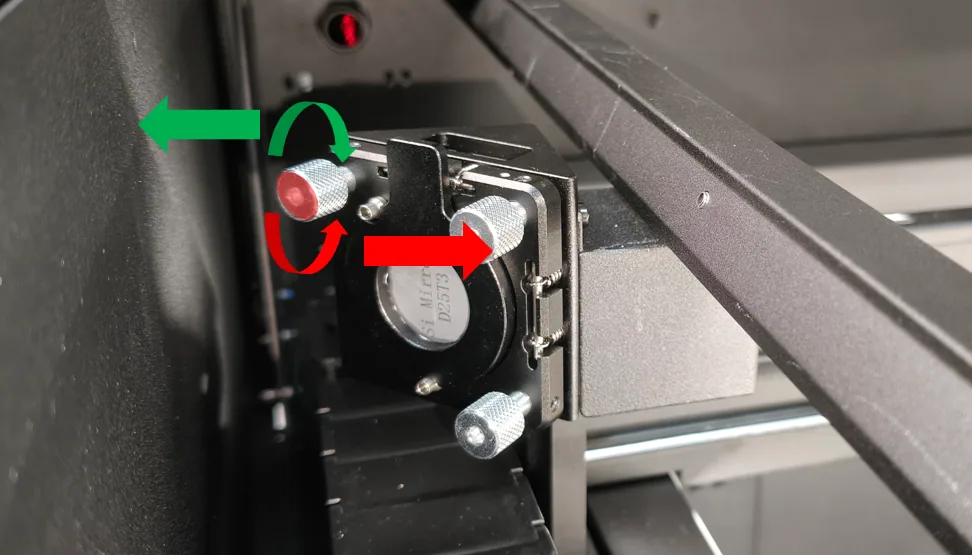

3.1 Tornillo de ajuste superior izquierdo en el soporte del espejo secundario

Gira el tornillo en el sentido de las agujas del reloj para desplazar todo el camino óptico hacia la izquierda. Gira el tornillo en sentido contrario a las agujas del reloj para desplazar todo el camino óptico hacia la derecha.

3.2 Tornillo de ajuste superior derecho en el soporte del espejo secundario

Gira el tornillo en el sentido de las agujas del reloj para desplazar todo el camino óptico hacia arriba a la derecha. Gira el tornillo en sentido contrario a las agujas del reloj para desplazar todo el camino óptico hacia abajo a la izquierda.

3.3 Tornillo de ajuste inferior derecho en el soporte del espejo secundario

Gira el tornillo en el sentido de las agujas del reloj para desplazar todo el camino óptico hacia arriba. Gira el tornillo en sentido contrario a las agujas del reloj para desplazar todo el camino óptico hacia abajo.

4. Soporte del espejo terciario

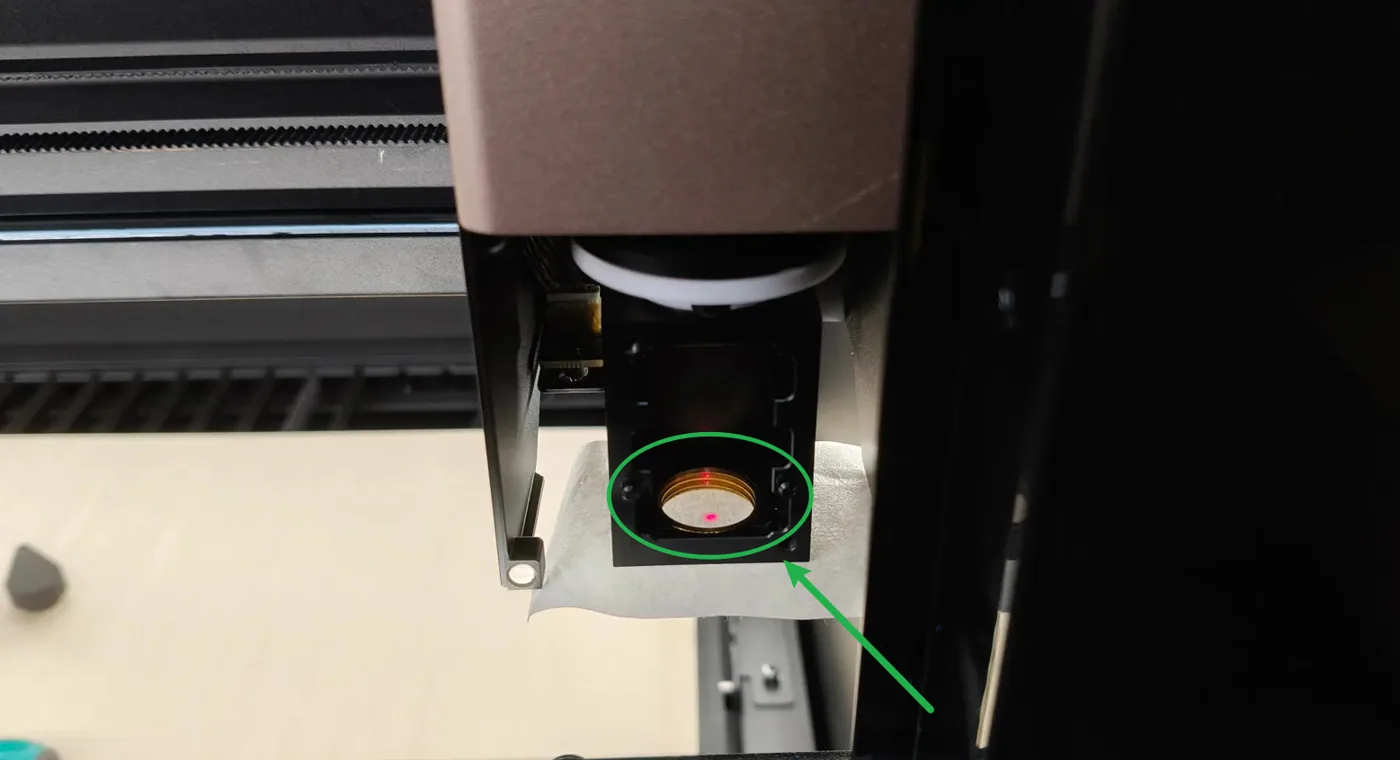

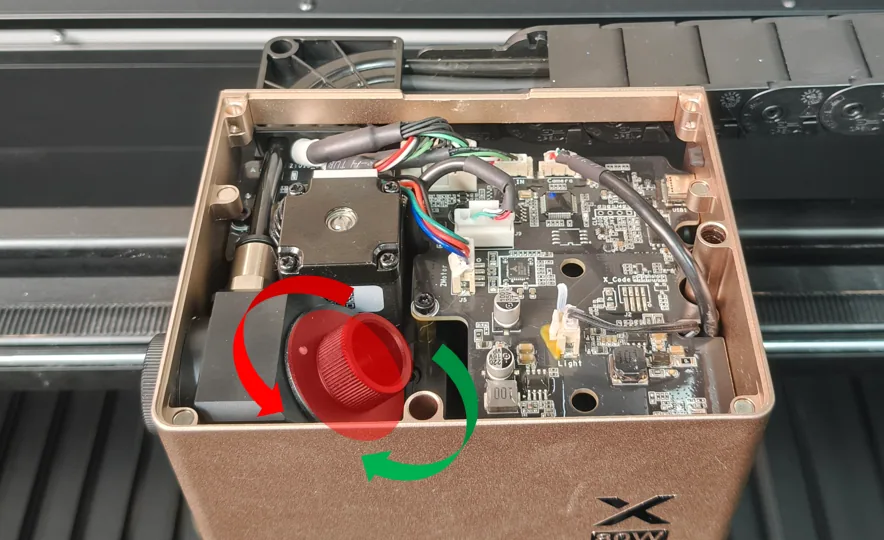

El espejo terciario está fijado a un ángulo determinado y no se puede ajustar. A diferencia de la fijación magnética utilizada para los espejos primario y secundario, el espejo terciario se fija mediante una conexión roscada (resaltada en rojo). Gira en el sentido de las agujas del reloj para apretar, y en sentido contrario para aflojar.

Procedimientos de calibración

1. Conecta la xTool P3 a xTool Studio.

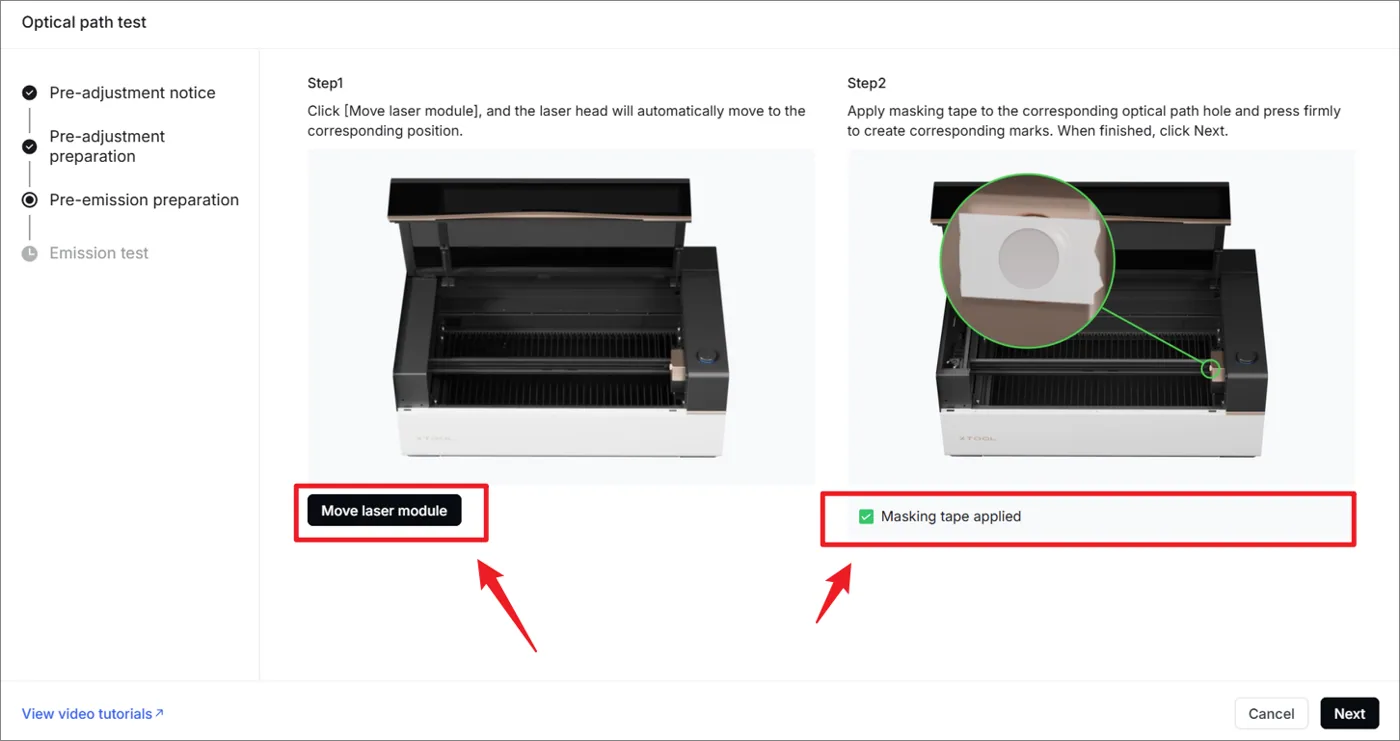

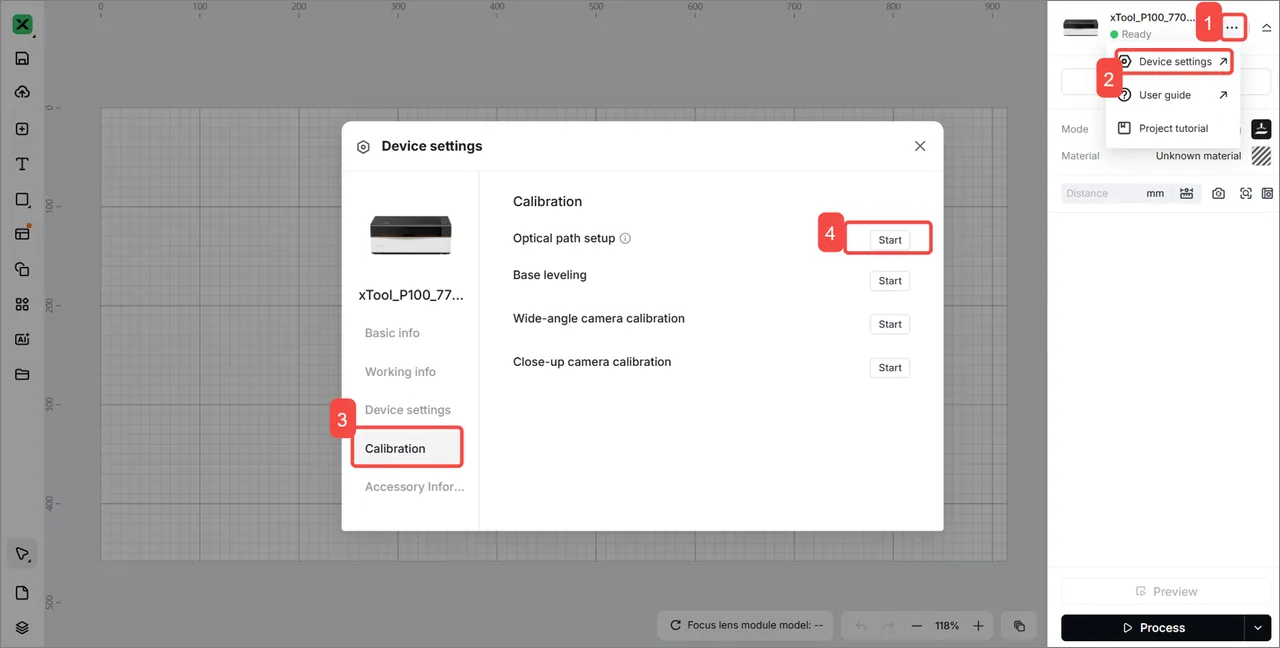

2. Ve a ··· > Ajustes del dispositivo > Calibración > Iniciar. Inicia la configuración del camino óptico.

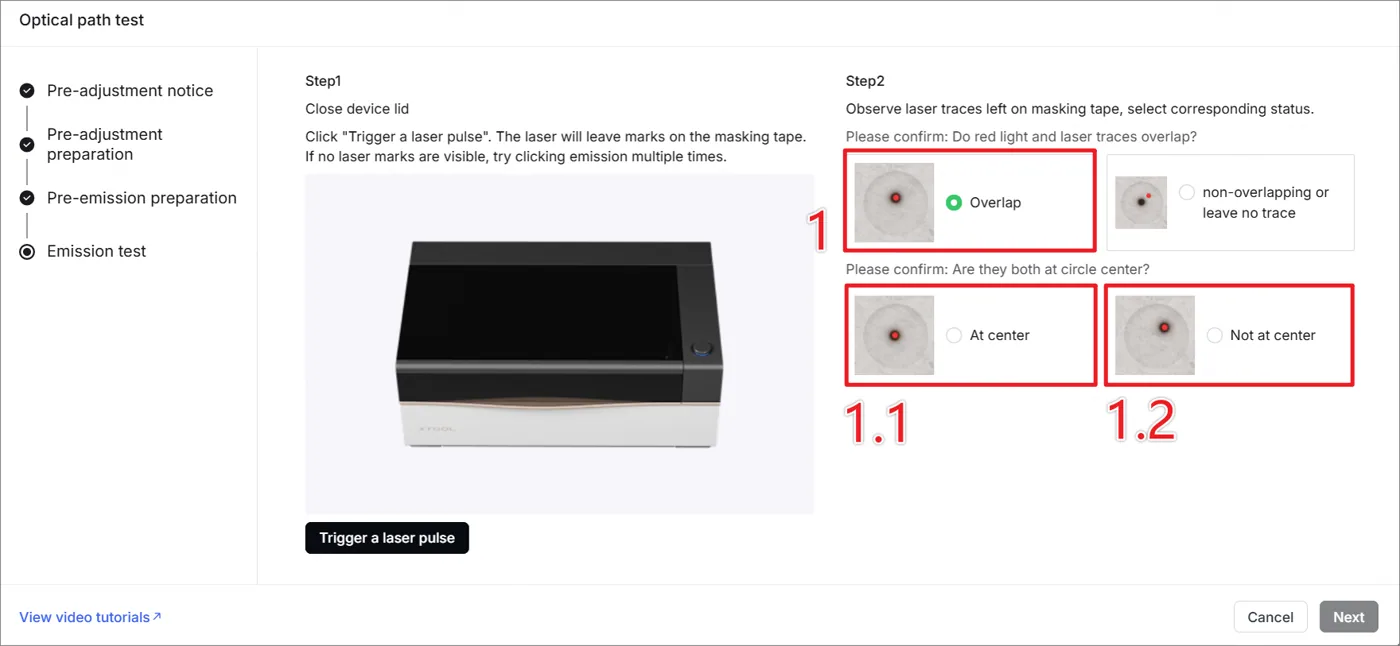

3. Sigue los pasos del software para probar el camino óptico.

(1) Superposición: los caminos ópticos del láser y de la luz roja se superponen.

• 1.1 En el centro: el camino óptico funciona con normalidad. Haz clic en Siguiente para completar la calibración.
• 1.2 No en el centro: el camino óptico del láser y el de la luz roja se superponen, pero los ángulos de reflexión son incorrectos. Haz clic en Siguiente y sigue las instrucciones del software para ajustar los ángulos de reflexión de los espejos primario y secundario y completar la calibración.

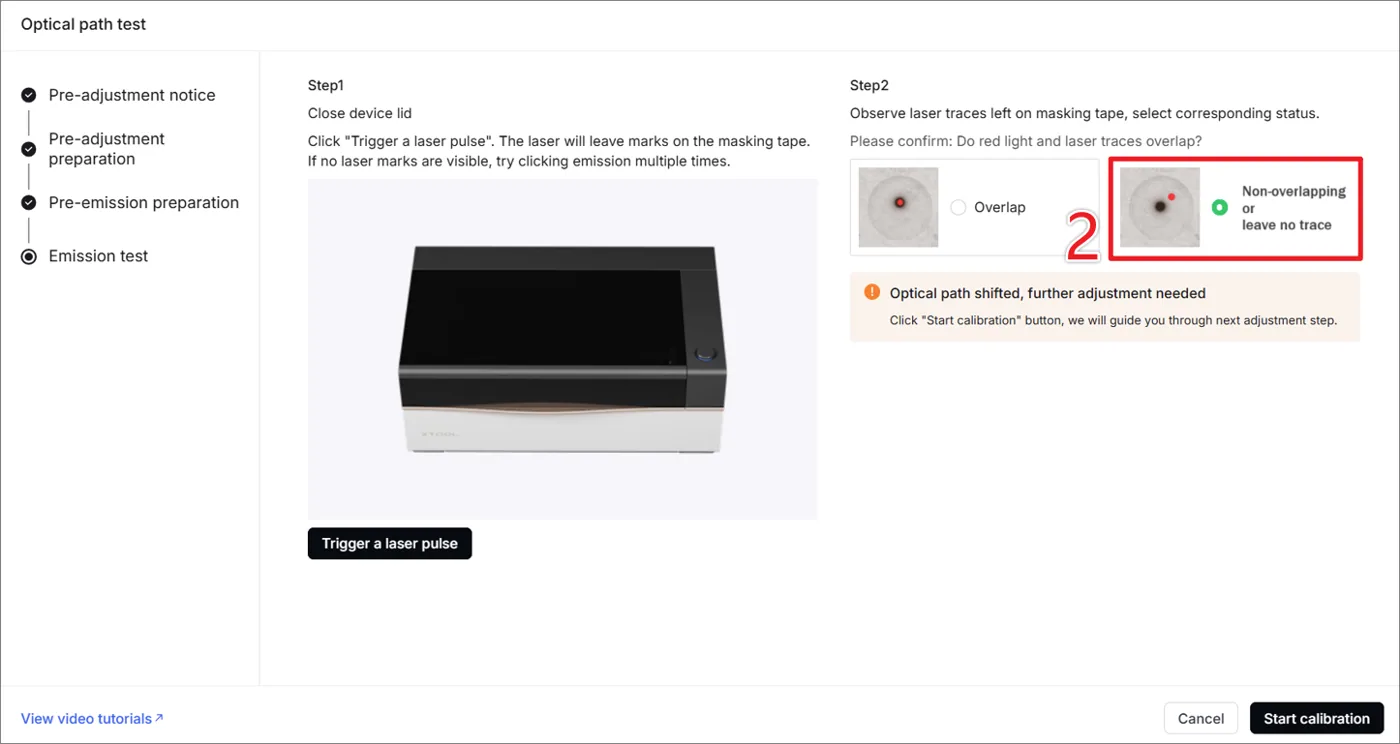

(2) Sin superposición o sin dejar marca: el camino óptico está muy inclinado. El camino óptico del láser y el de la luz roja no se superponen, y el ángulo de reflexión es incorrecto.

1. 1. Haz clic en Iniciar calibración.
   2. Según las instrucciones del software, se ajustan el láser y la luz roja hasta que se superpongan, y luego se ajusta el ángulo de reflexión del camino óptico de modo que el punto rojo quede en el centro del espejo secundario y de la ventana láser antes de la calibración.

¿Sigues teniendo problemas?

Si el problema persiste tras completar los pasos anteriores, contacta con el soporte técnico de MDPI.

Para una resolución rápida, incluye los siguientes datos:

• Descripción del problema: una explicación detallada del problema observado.
• Prueba en vídeo: adjunta un vídeo que muestre el problema, cuando proceda.
• Información del dispositivo: sigue los pasos para localizar el SN y exportar el registro de trabajo.

• Resolución de problemas realizada: cualquier paso de resolución de problemas que ya hayas intentado, junto con sus resultados.

Esta información es fundamental para que los ingenieros de soporte técnico puedan prestar asistencia a tiempo.
