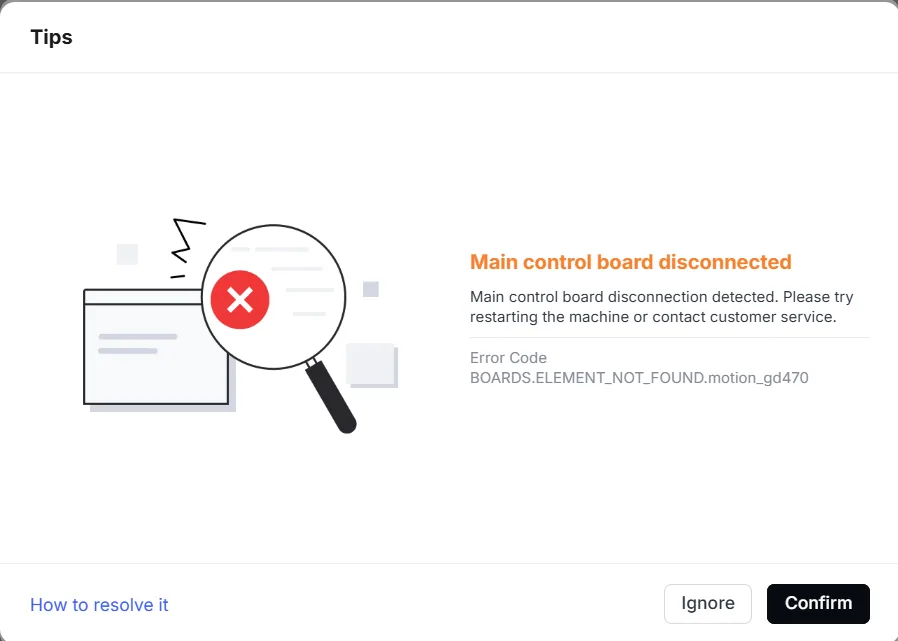

BOARDS.ELEMENT_NOT_FOUND.motion_gd470

• El software presenta excepciones.
• El cable de conexión está suelto.
• La PCBA está defectuosa.

Resolver la desconexión de la placa de control principal (código de error: motion_gd470)

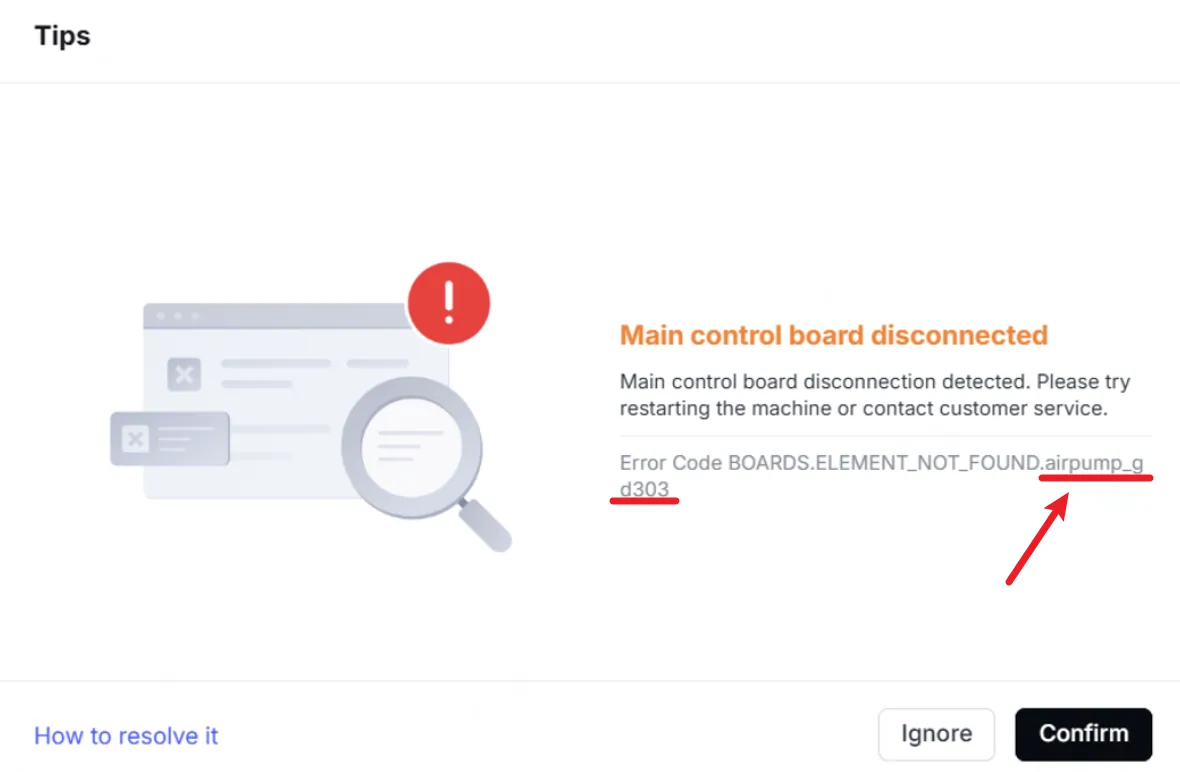

BOARDS.ELEMENT_NOT_FOUND.airpump_gd303

• El software presenta excepciones.
• El cable de conexión está suelto.
• La PCBA está defectuosa.

Resolver la desconexión de la placa de control principal (código de error: airpump_gd303)

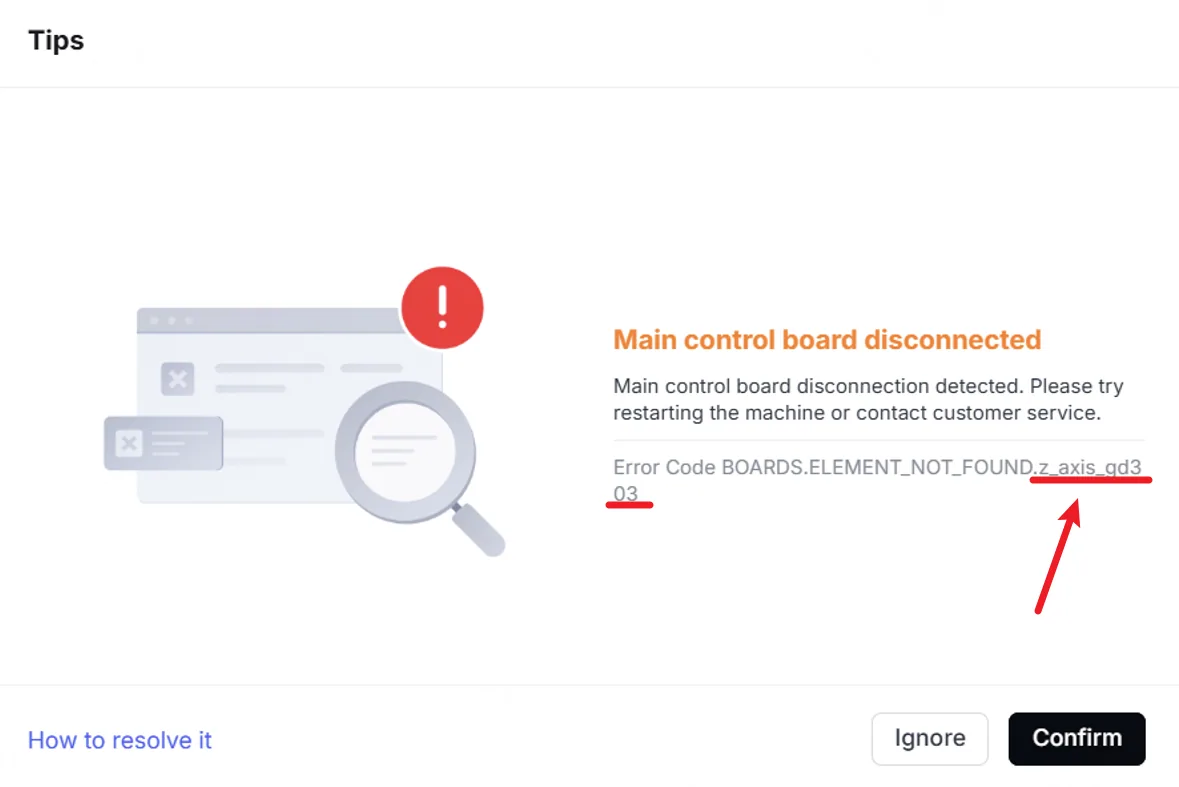

BOARDS.ELEMENT_NOT_FOUND.z_axis_gd303

• El software presenta excepciones.
• El cable de conexión está suelto.
• La PCBA está defectuosa.

Resolver la desconexión de la placa de control principal (código de error: z_axis_gd303)

BOARDS.ELEMENT_NOT_FOUND.display_gd757

• El software presenta excepciones.
• El cable de conexión está suelto.
• La PCBA está defectuosa.

Resolver la desconexión de la placa de control principal (código de error: display_gd757)

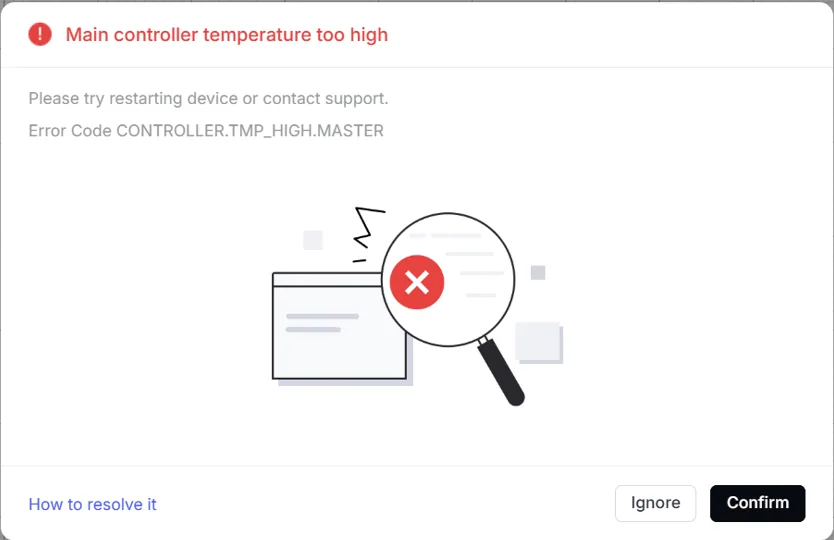

CONTROLLER.TMP_HIGH.MASTER

• El tiempo de procesamiento es demasiado largo.
• La temperatura del entorno de trabajo es demasiado alta.
• La placa de control principal está defectuosa.

• Actualice el software xTool Studio y el firmware a la última versión.
• Apague el dispositivo y déjelo reposar un rato para que la placa de control principal se enfríe.
• Compruebe la temperatura ambiente. Si supera los 30℃, prepare un dispositivo de disipación de calor.
• Sustituya la placa de control principal.

Error Code GO_HOME.FAILED.X_AXIS

• No se han retirado los tornillos de mariposa.
• El pórtico está bloqueado por objetos extraños.
• El motor del eje X está defectuoso.
• El final de carrera del pórtico está defectuoso.
• El cable de conexión está suelto.

Resolver el fallo de homing del eje X en la xTool P3

Error Code GO_HOME.FAILED.Y_AXIS

• No se han retirado los tornillos de mariposa.
• El pórtico está bloqueado por objetos extraños.
• El motor del eje Y está defectuoso.
• El final de carrera del pórtico está defectuoso.
• El cable de conexión está suelto.

Resolver el fallo de homing del eje Y en la xTool P3

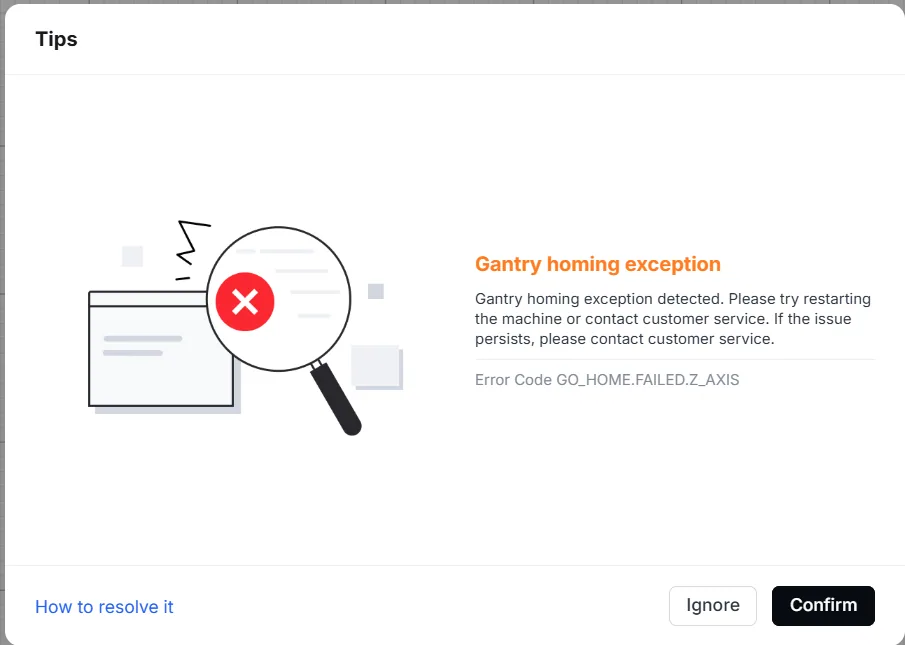

Error Code GO_HOME.FAILED.Z_AXIS

• El motor de avance está bloqueado por objetos extraños.
• El motor del eje Z está defectuoso.
• El final de carrera del pórtico está defectuoso.
• El cable de conexión está suelto.
• La lámina del final de carrera está deformada.

Resolver el fallo de homing del eje Z en la xTool P3

Error Code GO_HOME.FAILED.V_AXIS

• El firmware presenta una excepción.
• El final de carrera está defectuoso.
• El cable de conexión está suelto.

Resolver el fallo de homing del eje V en la xTool P3

Los títulos principales de los códigos de error de cada motor son iguales. Debe usar las letras para identificar el motor concreto.

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.X_AXIS

Motor del eje X

• Interferencia electrostática
• Fallo del motor
• Fallo del cable de conexión

Códigos de error y guías de resolución para la excepción del driver del motor

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.Y_AXIS_L

Motor izquierdo del eje Y

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.Y_AXIS_R

Motor derecho del eje Y

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.Z_AXIS

Motor del eje Z

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.V_AXIS_RD

Motor inferior derecho de la plataforma elevadora

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.V_AXIS_RU

Motor superior derecho de la plataforma elevadora

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.V_AXIS_LU

Motor superior izquierdo de la plataforma elevadora

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.V_AXIS_LD

Motor inferior izquierdo de la plataforma elevadora

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.U_AXIS_REVOLVE

Accesorio rotatorio del eje U

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.U_AXIS_CARRY

Alimentador transportador del eje U

Error Code MOTOR_DRIVER.ELEMENT_ABNORMAL.GAS_BOTTLE

Motor del cilindro de gas

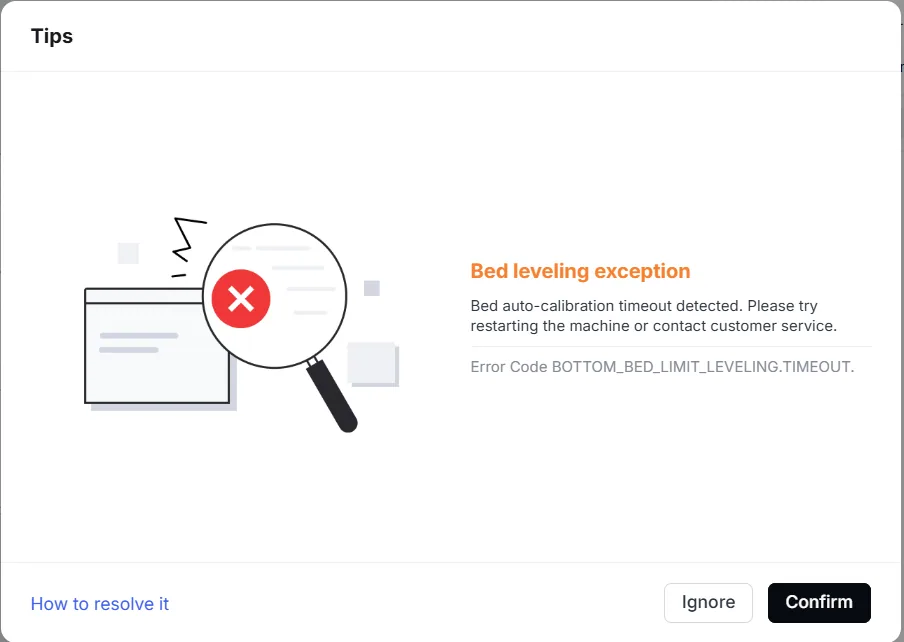

BOTTOM_BED_LIMIT_LEVELING.TIMEOUT

• La plataforma elevadora está bloqueada por objetos extraños.
• El motor del eje V está defectuoso.
• El final de carrera del eje V está defectuoso.
• La ranura de los listones está sucia.
• El sensor de medición de distancia está defectuoso.

Resolver la excepción de nivelación de la base en la xTool P3

BOUBLE_Y_LIMIT_LEVELING.TIMEOUT.

• Hay objetos extraños en el eje Y.
• El final de carrera del eje Y está fallando.
• El motor del eje Y está defectuoso.

Resolver la excepción de calibración del pórtico en la xTool P3

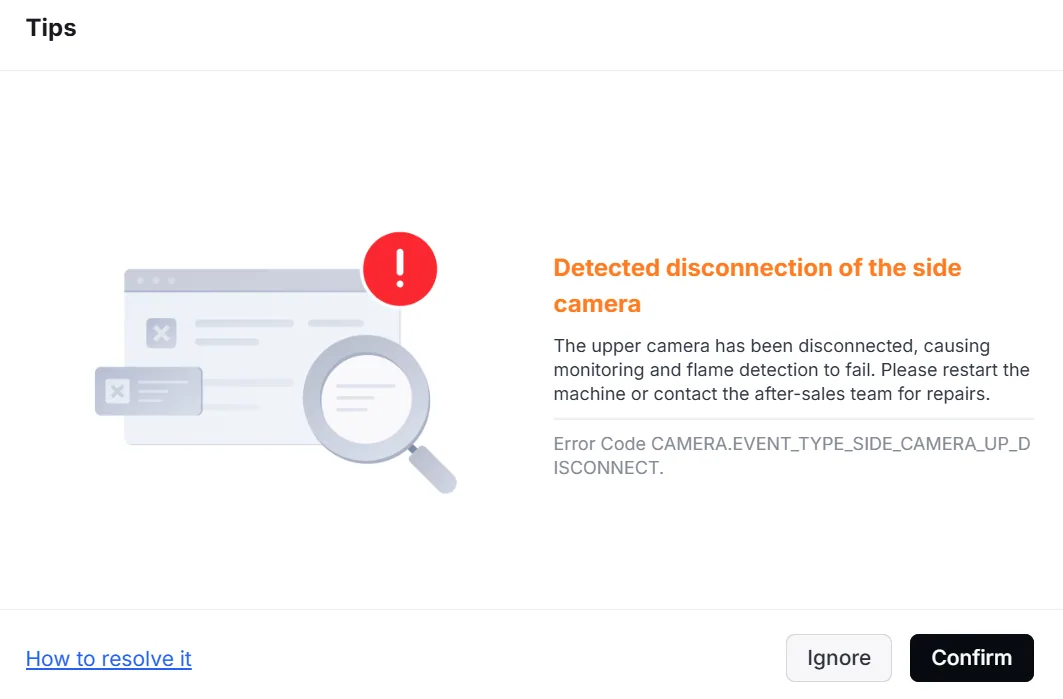

CAMERA.EVENT_TYPE_SIDE_CAMERA_UP_DISCONNECT.

1. Los cables flex de la cámara presentan una excepción.
2. La cámara está defectuosa.

Resolver la desconexión de la cámara lateral en la xTool P3

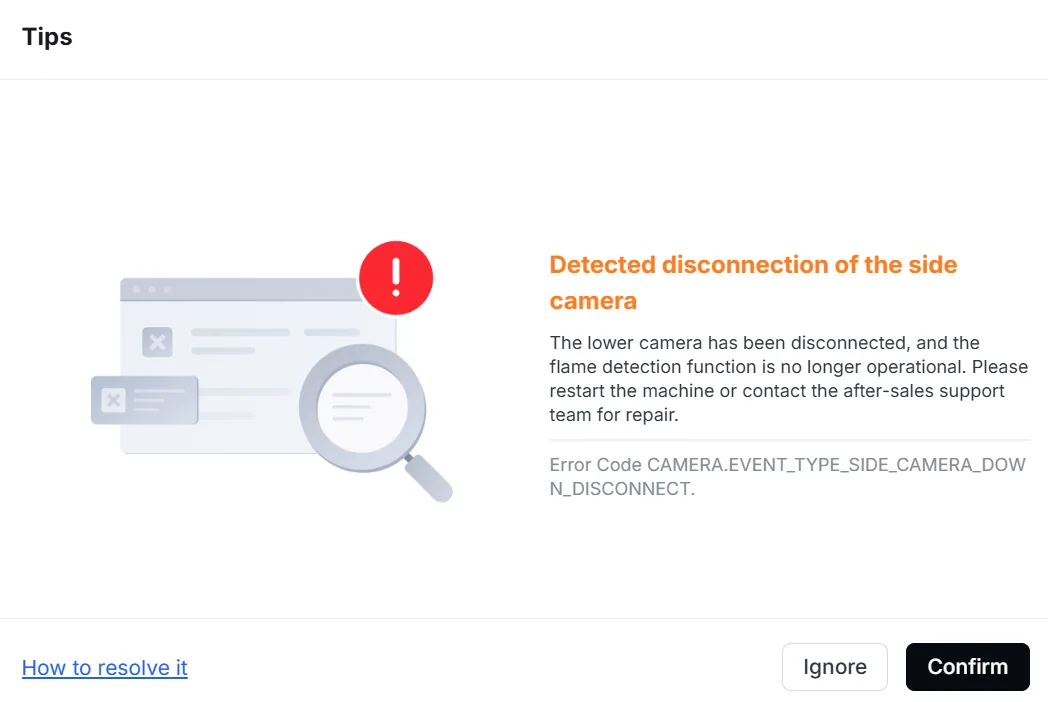

CAMERA.EVENT_TYPE_SIDE_CAMERA_DOWN_DISCONNECT.

1. Los cables flex de la cámara presentan una excepción.
2. La cámara está defectuosa.

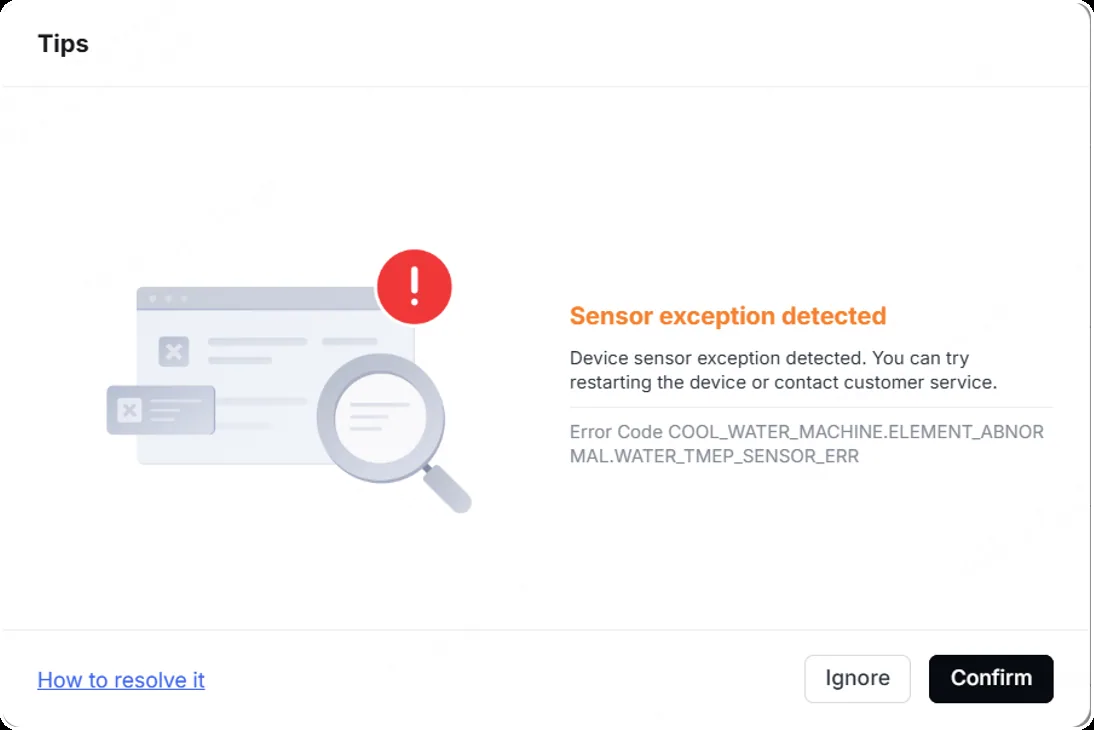

Error Code COOL_WATER_MACHINE.ELEMENT_ABNORMAL.WATER_TMEP_SENSOR_ERR

• El software presenta excepciones.
• La máquina de refrigeración por agua está defectuosa.

• Actualice el software xTool Studio y el firmware a la última versión.
• Reinicie el dispositivo.
• Sustituya el sistema de refrigeración por agua.

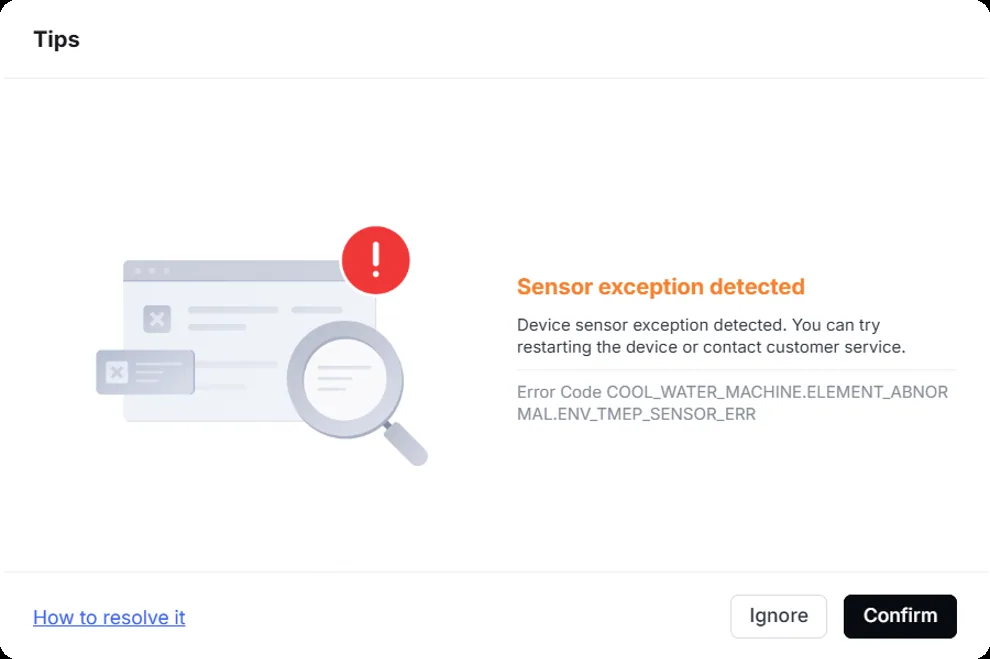

Error Code COOL_WATER_MACHINE.ELEMENT_ABNORMAL.ENV_TMEP_SENSOR_ERR

• El software presenta excepciones.
• La máquina de refrigeración por agua está defectuosa.

• Actualice el software xTool Studio y el firmware a la última versión.
• Reinicie el dispositivo.
• Sustituya el sistema de refrigeración por agua.

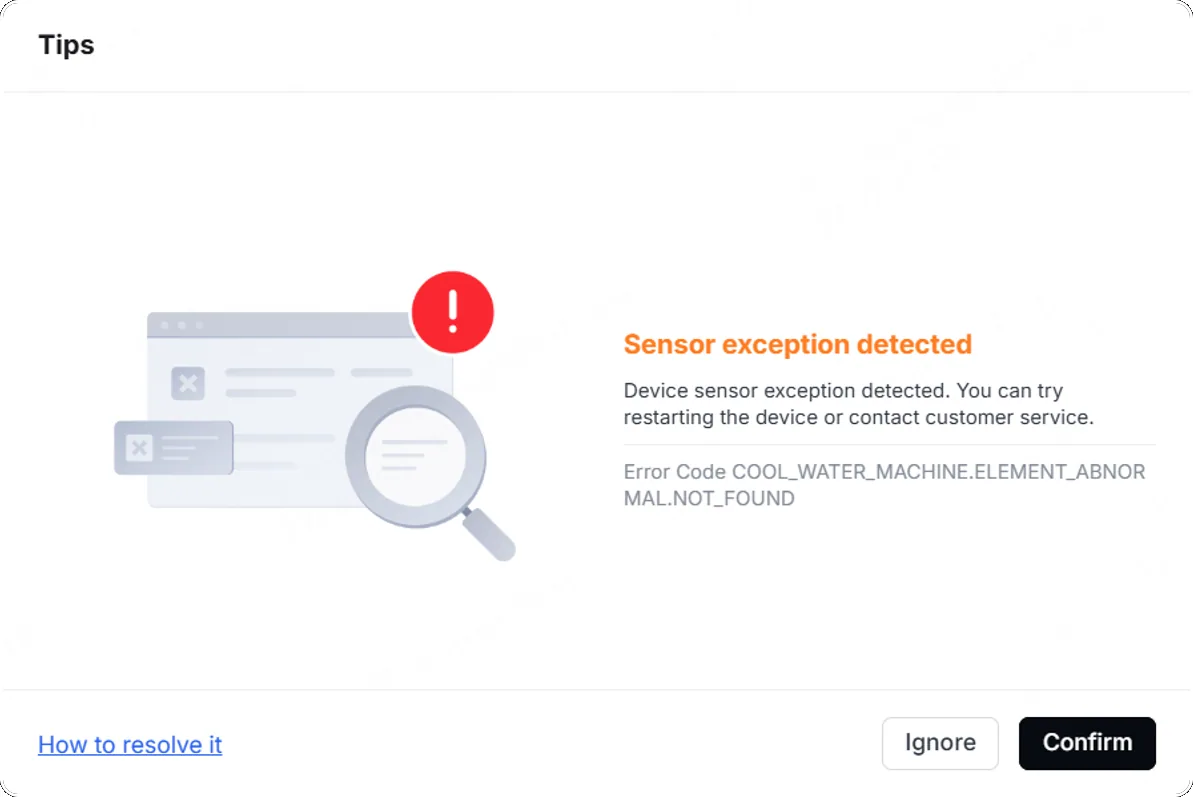

Error Code

COOL_WATER_MACHINE.ELEMENT_ABNORMAL.NOT_FOUND

• El software presenta excepciones.
• El cable de conexión está suelto.
• El cable de conexión está dañado.
• La máquina de refrigeración por agua está defectuosa.

Resolver la excepción de la máquina de refrigeración por agua – Detectada excepción de sensor (código de error: NOT_FOUND)

Error Code COOL_WATER_MACHINE.ELEMENT_ABNORMAL.NOT_WORKED

• El software presenta excepciones.
• La máquina de refrigeración por agua está defectuosa.

• Actualice el software xTool Studio y el firmware a la última versión.
• Reinicie el dispositivo.
• Sustituya el sistema de refrigeración por agua.

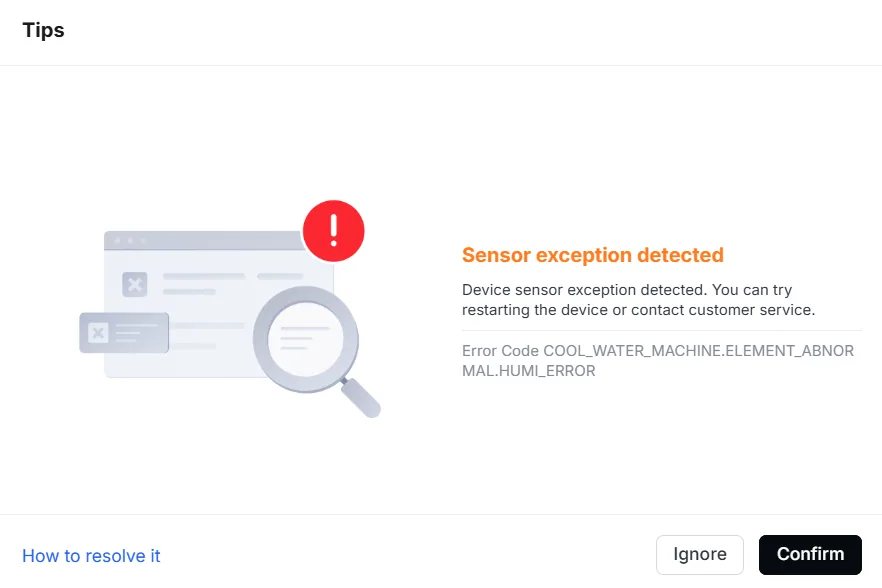

Error Code COOLWATER_MACHINE.ELEMENT_ABNORMAL.HUMI_ERROR

• El software presenta excepciones.
• El cable de conexión está suelto.
• El cable de conexión está dañado.
• El sensor de humedad está defectuoso.

Resolver la excepción de la máquina de refrigeración por agua – Excepción de sensor (código de error: ABNORMAL.HUMI_ERROR)

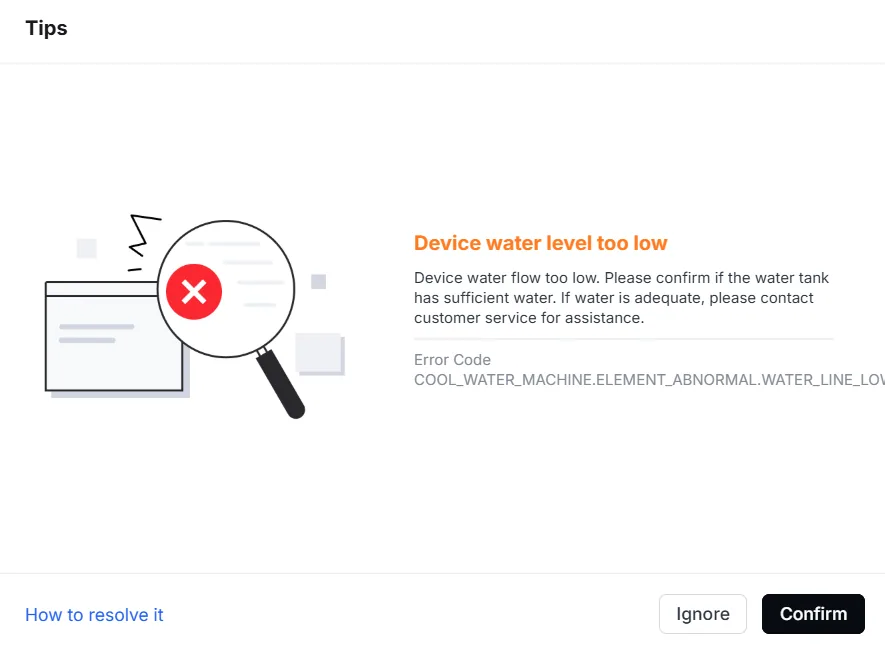

COOL_WATER_MACHINE.ELEMENT_ABNORMAL.WATER_LINE_LOW

• Anticongelante insuficiente.
• El sistema de refrigeración por agua está defectuoso.
• El dispositivo tiene una fuga.

Resolver «Nivel de agua del dispositivo demasiado bajo» en la xTool P3

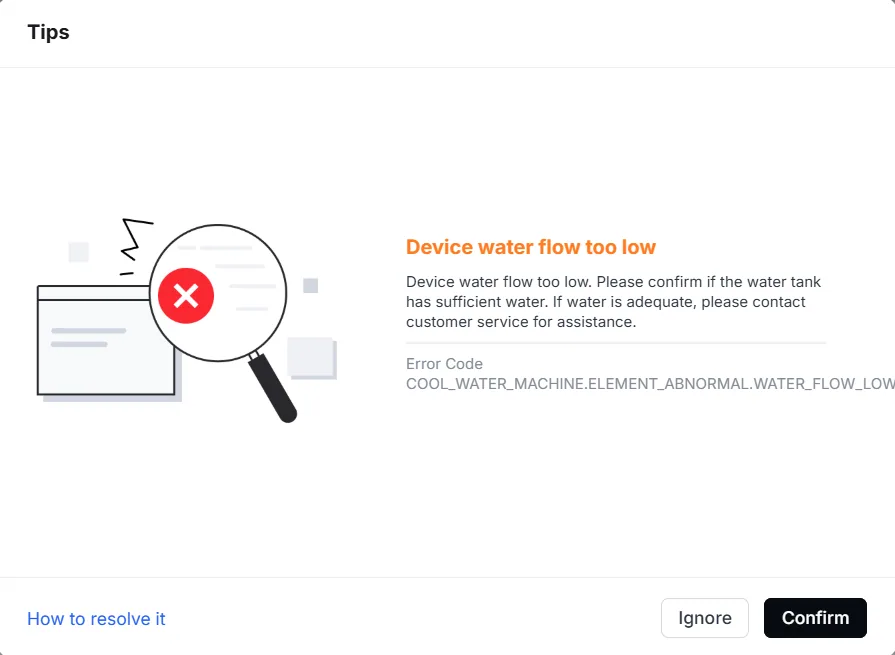

COOL_WATER_MACHINE.ELEMENT_ABNORMAL.WATER_FLOW_LOW

• El anticongelante no está bien mezclado.
• La proporción de anticongelante es de concentración alta.
• El tubo de agua está retorcido y el flujo de agua no es fluido.
• La bomba de agua del sistema de refrigeración está defectuosa.

Resolver «Flujo de agua del dispositivo demasiado bajo» en la xTool P3

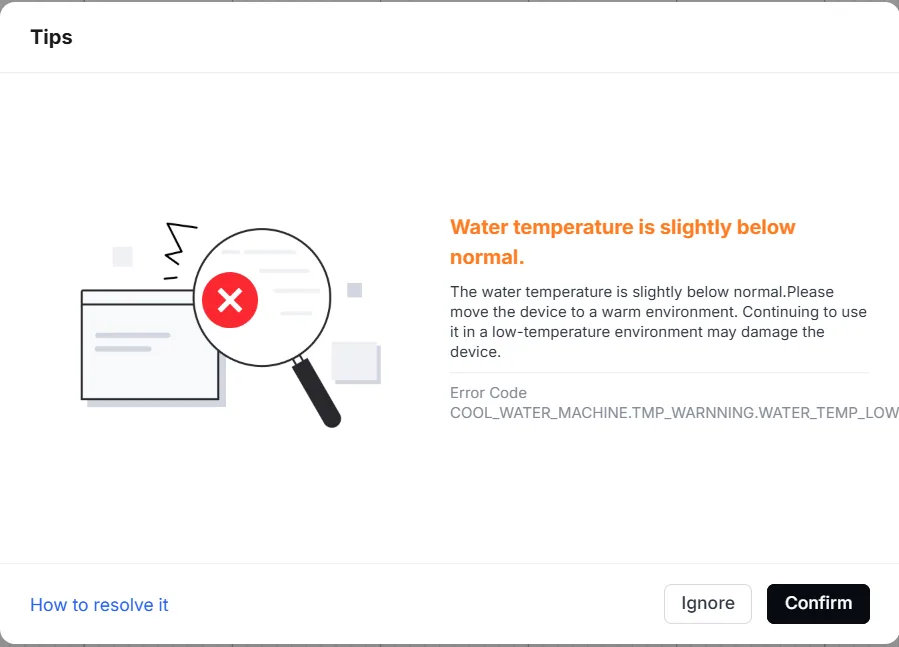

COOL_WATER_MACHINE.TMP_WARNNING.WATER_TEMP_LOW

• La temperatura del anticongelante es demasiado baja.
• La temperatura ambiente es ligeramente inferior a lo normal.
• El sistema de refrigeración por agua está defectuoso.

• Apague el dispositivo y deje que el anticongelante se enfríe (41℉-82,4℉) y luego reinicie el dispositivo.
• Compruebe la temperatura ambiente. Si es inferior a 41℉, coloque el dispositivo a una temperatura ambiente de 0℉-82,4℉.
• Sustituya el sistema de refrigeración por agua.

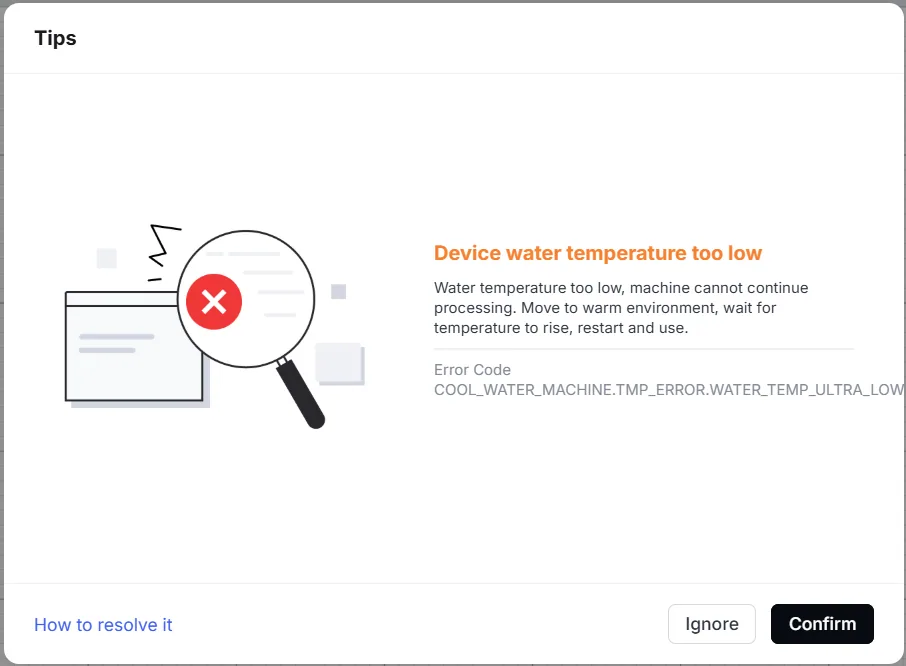

COOL_WATER_MACHINE.TMP_ERROR.WATER_TIEMP_ULTRA_LOW

• La temperatura del anticongelante es demasiado baja.
• La temperatura ambiente es demasiado baja.
• El sistema de refrigeración por agua está defectuoso.

• Apague el dispositivo y deje que el anticongelante se enfríe (41℉-82,4℉) y luego reinicie el dispositivo.
• Compruebe la temperatura ambiente. Si es inferior a 0℉, coloque el dispositivo a una temperatura ambiente de 41℉-82,4℉.
• Sustituya el sistema de refrigeración por agua.

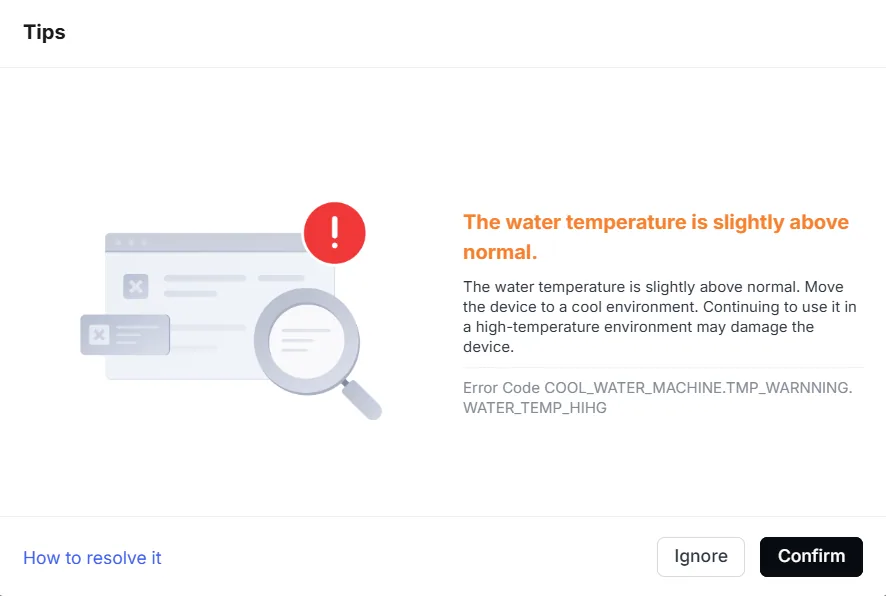

COOL_WATER_MACHINE.TMP_WARNNING.WATER_TEMP_HIHG

• La temperatura del anticongelante es demasiado alta.
• La temperatura ambiente es demasiado alta.
• El sistema de refrigeración por agua está defectuoso.

Códigos de error y guías de resolución para temperatura del agua alta

COOL_WATER_MACHINE.TMP_ERROR.WATER_TEMP_ULTRA_HIHG

• La temperatura del anticongelante es demasiado alta.
• La temperatura ambiente es demasiado alta.
• El sistema de refrigeración por agua está defectuoso.

Códigos de error y guías de resolución para temperatura del agua alta

COOL_WATER_MACHINE.TMP_ERROR.WATER_TEMP_HIGH_LONG_TIME

• La temperatura del anticongelante es demasiado alta.
• La temperatura ambiente es demasiado alta.
• El sistema de refrigeración por agua está defectuoso.

Códigos de error y guías de resolución para temperatura del agua alta

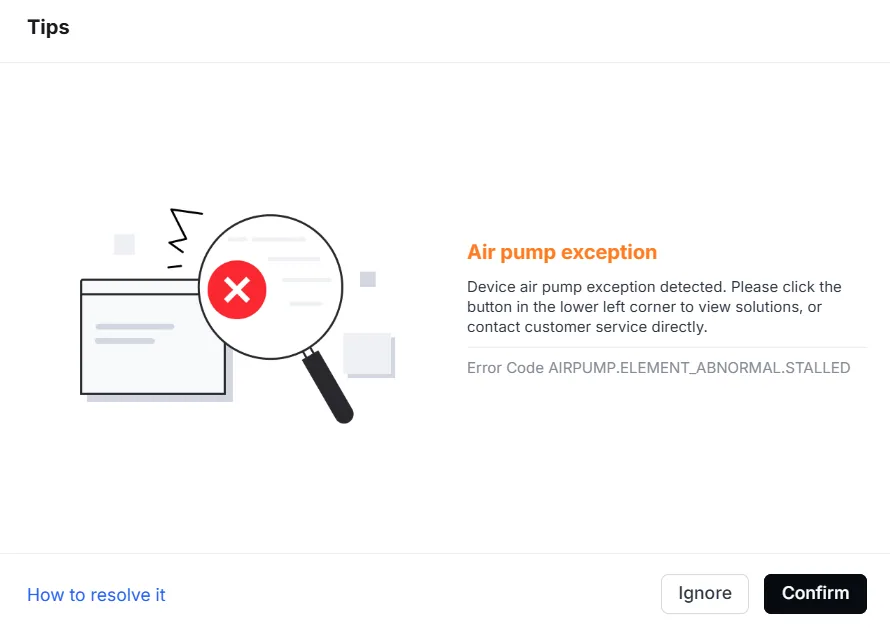

AIRPUMP.ELEMENT_ABNORMAL.STALLED

La bomba de aire está bloqueada.

• El tubo de aire está obstruido.
• La bomba de aire está defectuosa.

Resolver la excepción de la bomba de aire (código de error: ABNORMAL.STALLED)

AIRPUMP.ELEMENT_ABNORMAL.CUR_LOW

La corriente de la bomba de aire es demasiado baja.

• El software presenta excepciones.
• El silenciador de la bomba de aire está sucio.
• La bomba de aire está defectuosa.

• Actualice el software xTool Studio y el firmware a la última versión.
• Reinicie el dispositivo.
• Sustituya el silenciador de la bomba de aire.
• Sustituya la bomba de aire.

AlRPUMP.ELEMENT_ABNORMAL.PUMP_TEMP_HIGH

La temperatura de la bomba de aire es demasiado alta.

• El software presenta excepciones.
• Procesamiento prolongado
• El ventilador de refrigeración de la bomba de aire está defectuoso.
• La bomba de aire está defectuosa.

Resolver la excepción de la bomba de aire (código de error: ABNORMAL.PUMP_TEMP_HIGH)

AlRPUMP.ELEMENT_ABNORMAL.PUMP_TEMP_ERR

El sensor de temperatura de la bomba de aire es anómalo.

• El software presenta excepciones.
• El silenciador de la bomba de aire está sucio.
• La bomba de aire está defectuosa.

• Actualice el software xTool Studio y el firmware a la última versión.
• Reinicie el dispositivo.
• Desenchufe y vuelva a enchufar el cable de conexión de la bomba de aire. Luego reinicie el dispositivo.

• Sustituya la bomba de aire.

Error Code AIRPUMP.ELEMENT_ABNORMAL.TEMP_HIGH

La temperatura de la placa de la bomba de aire es demasiado alta (＞80℃).

• La temperatura ambiente es demasiado alta.
• Procesamiento prolongado

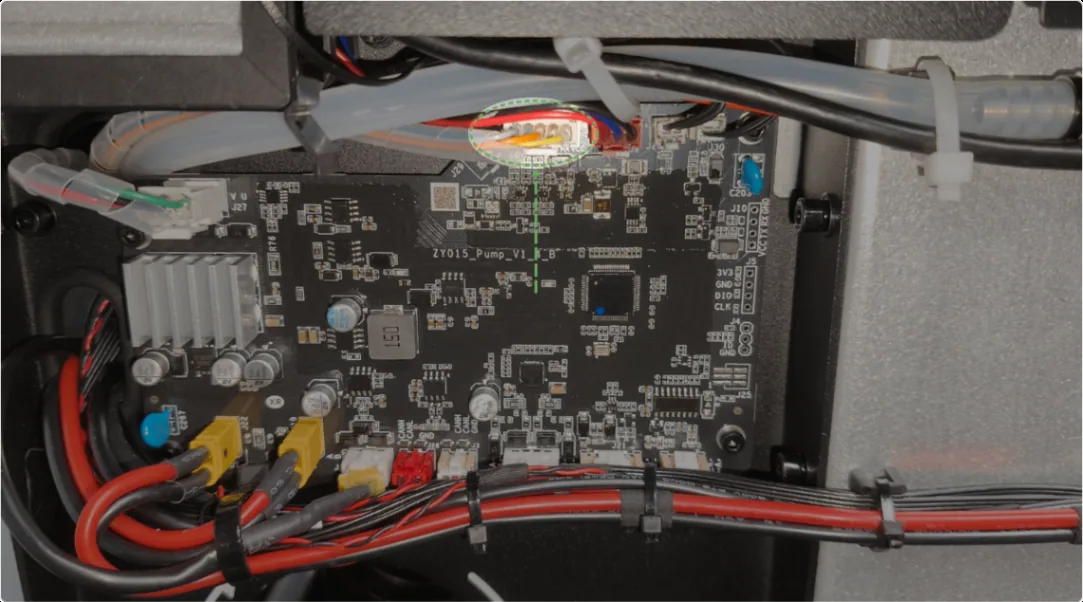

• La placa de la bomba de aire falla.

1. Apague el dispositivo, espere 30 minutos a que se enfríe y luego enciéndalo.
2. Si la temperatura ambiente supera los 30°C, se recomienda instalar un dispositivo de refrigeración antes de usar la xTool P3.
3. La placa de la bomba de aire está defectuosa. Sustituya la placa de la bomba de aire.

Error Code AIRPUMP.ELEMENT_ABNORMAL.TEMP_LOW

La temperatura de la placa de la bomba de aire es demasiado baja.

• La temperatura ambiente es demasiado baja.
• La placa de la bomba de aire falla.

1. Coloque el dispositivo en un entorno con una temperatura de entre 5 y 25°C antes de procesar.
2. La placa de la bomba de aire está defectuosa. Sustituya la placa de la bomba de aire.

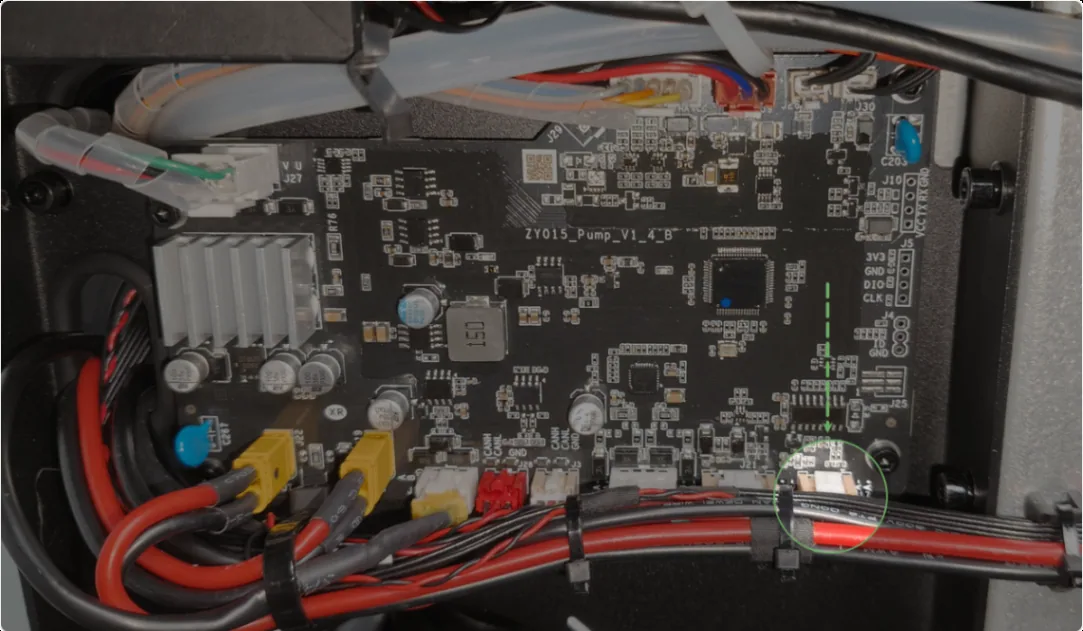

Error Code AIRPUMP.ELEMENT_ABNORMAL.NTC_SHORT_CIRCUIT

El sensor de temperatura de la placa de la bomba de aire es anómalo.

La placa de la bomba de aire falla.

La placa de la bomba de aire está defectuosa. Sustituya la placa de la bomba de aire.

Error Code AIRPUMP.ELEMENT_ABNORMAL.SECOND_PEAK_CUR_PROTECT

Protección de segundo nivel contra picos de corriente en la bomba de aire

• La bomba de aire está bloqueada.
• El silenciador está obstruido.

1. La bomba de aire está bloqueada. Siga el tutorial.
2. La placa de la bomba de aire está defectuosa. Sustituya la placa de la bomba de aire.

Error Code AIRPUMP.ELEMENT_ABNORMAL.FIRST_PEAK_CUR_PROTECT

Protección de primer nivel contra picos de corriente en la bomba de aire

Error Code AIRPUMP.ELEMENT_ABNORMAL.SECOND_OVER_CUR

Protección de sobrecorriente de primer nivel para la bomba de aire

Error Code AIRPUMP.ELEMENT_ABNORMAL.FIRST_OVER_CUR

Protección de sobrecorriente de segundo nivel para la bomba de aire

Error Code AIRPUMP.ELEMENT_ABNORMAL.SHORT_CIRCUIT

La bomba de aire está en cortocircuito.

• El cable de conexión está defectuoso.
• La placa de la bomba de aire falla.

1. Reinicie el dispositivo.
2. Apague el dispositivo. Retire el panel izquierdo. (Montar y desmontar la carcasa de la xTool P3 – Centro de soporte de xTool). Desenchufe y vuelva a enchufar el conector de abajo y luego reinicie el dispositivo.

3. La placa de la bomba de aire está defectuosa. Sustituya la placa de la bomba de aire.

Error Code AIRPUMP.ELEMENT_ABNORMAL.VOLTAGE_HIGH

La tensión de la bomba de aire es demasiado alta.

La placa de la bomba de aire falla.

1. Reinicie el dispositivo.
2. La placa de la bomba de aire está defectuosa. Sustituya la placa de la bomba de aire.

Error Code AIRPUMP.ELEMENT_ABNORMAL.VOLTAGE_LOW

La tensión de la bomba de aire es demasiado baja.

La placa de la bomba de aire falla.

1. Reinicie el dispositivo.
2. La placa de la bomba de aire está defectuosa. Sustituya la placa de la bomba de aire.

Error Code AIRPUMP.ELEMENT_ABNORMAL.SPEED_OVER

Protección por pérdida de paso de la bomba de aire

La bomba de aire falla.

1. Reinicie el dispositivo.
2. La bomba de aire está defectuosa. Sustituya la bomba de aire.

Error Code AIRPUMP.ELEMENT_ABNORMAL.HALL_EXCEPT_PRE

Sensor Hall de la bomba de aire anómalo (antes del procesamiento)

Error Code AIRPUMP.ELEMENT_ABNORMAL.HALL_EXCEPT_RUNNING

Sensor Hall de la bomba de aire anómalo (durante el procesamiento)

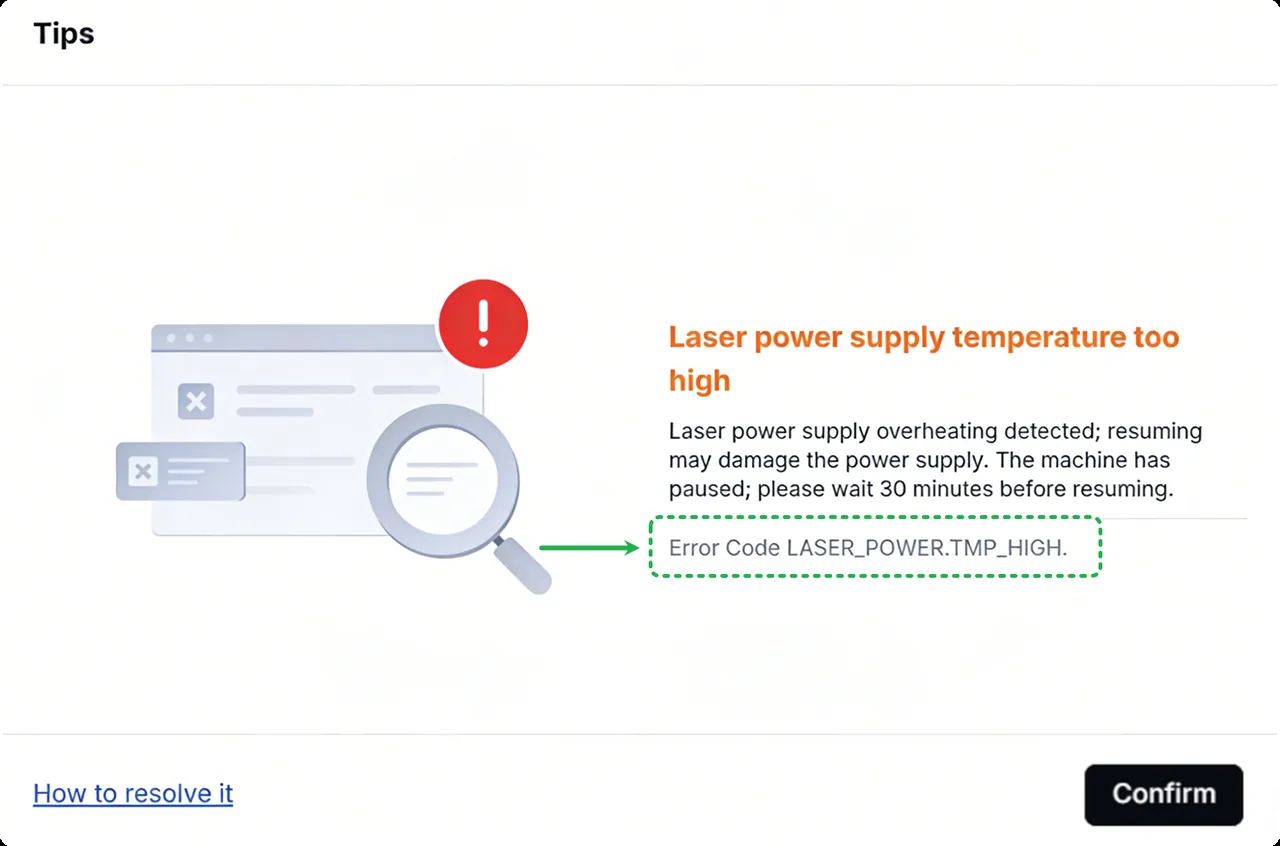

Error Code LASER_POWER.TMP_HIGH.

• Procesamiento prolongado
• La temperatura ambiente es alta.
• El sensor de temperatura falla.

Resolver «Temperatura de la fuente de alimentación del láser demasiado alta» en la xTool P3

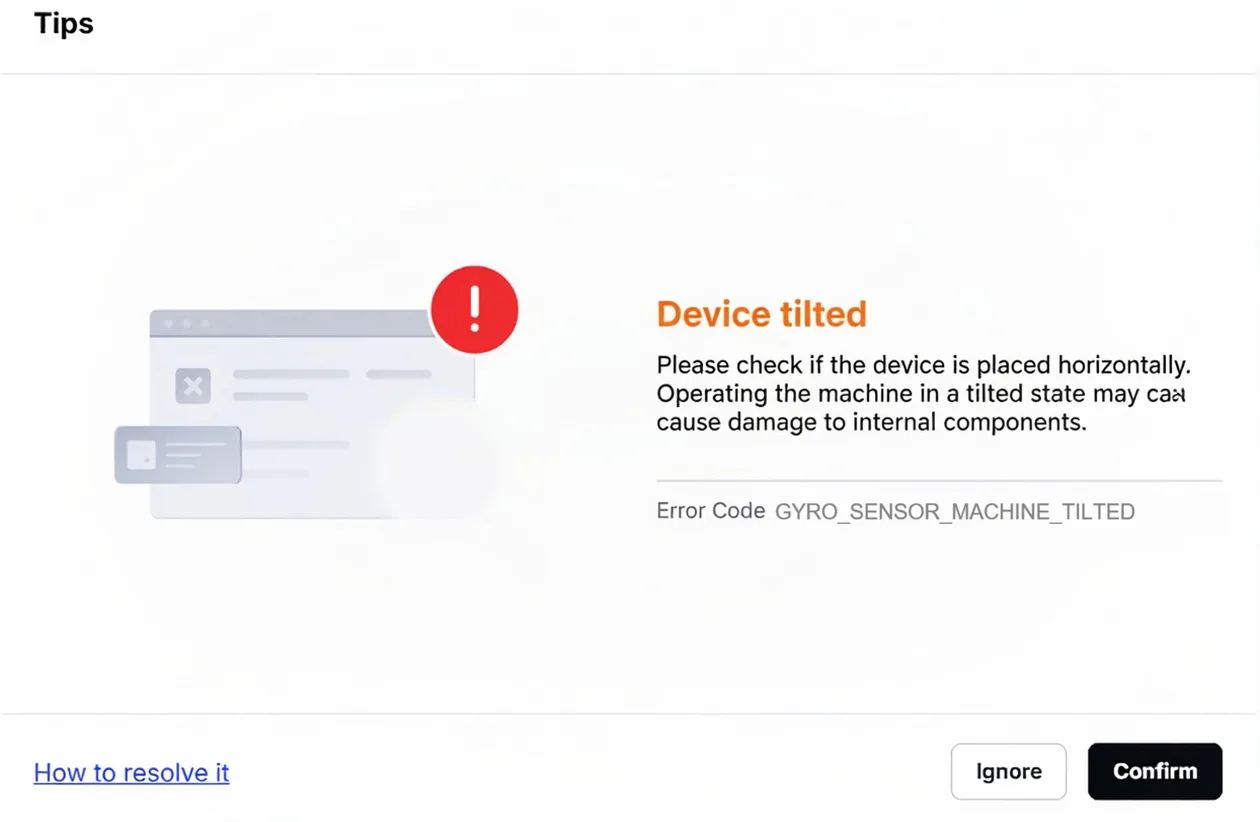

Error Code GYRO_SENSOR.MACHINE_TILTED.

• Dispositivo inclinado
• Vibración intensa
• Fallo de la placa de control principal

1. Coloque el dispositivo sobre una superficie nivelada y reinícielo.
2. Evite someter el dispositivo a vibraciones fuertes y espere a que se detenga por completo antes de reiniciarlo.
3. Sustituya la placa de control principal.

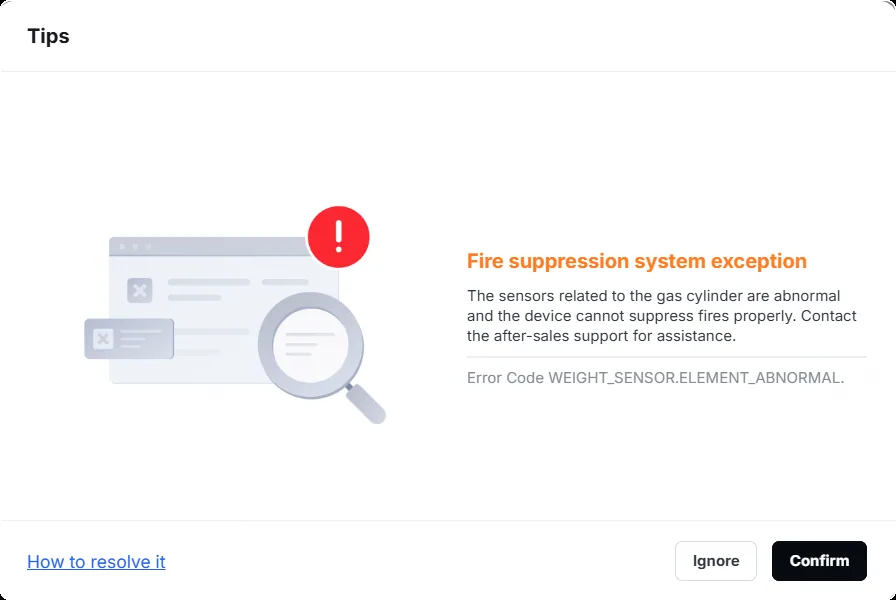

Error Code WEIGHT_SENSOR.ELEMENT_ABNORMAL.

• El conector está suelto.
• El sensor de pesaje falla.

1. Apague el dispositivo. Retire el panel izquierdo. (Montar y desmontar la carcasa de la xTool P3 – Centro de soporte de xTool). Desenchufe y vuelva a enchufar el conector de abajo y luego reinicie el dispositivo.

1. Sustituya el módulo de extinción de incendios.

Error Code GAS_BOTTLE_HOME.TIMEOUT

• El sensor de reinicio del motor del cilindro de gas falla.
• El cable de conexión está suelto.
• El motor del cilindro de gas falla.

Resolver «Excepción del motor del cilindro de gas» en la xTool P3

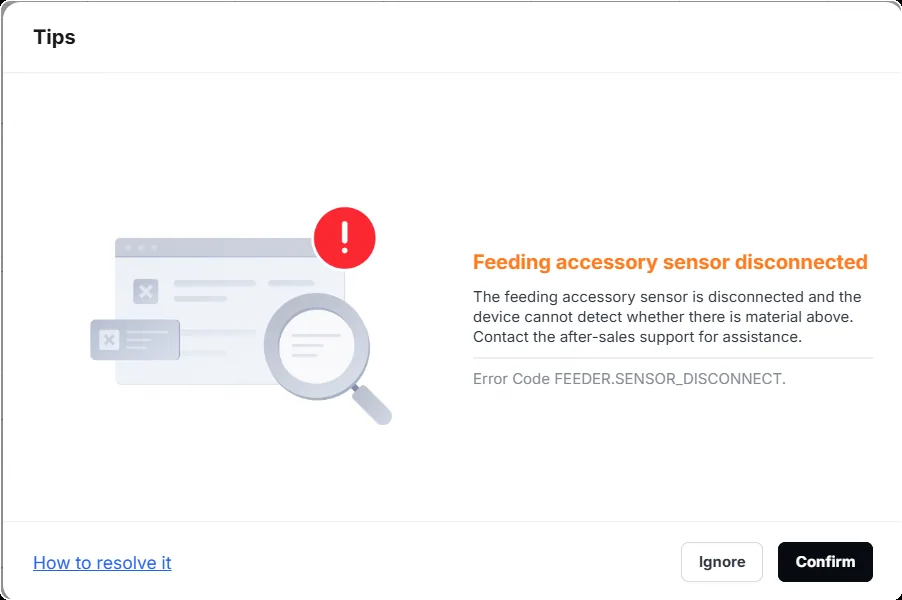

Sensor del accesorio de alimentación desconectado

Error Code FEEDER.SENSOR_DISCONNECT.

• El cable de conexión está suelto.
• La placa de control principal del alimentador transportador está defectuosa.

Resolver la desconexión del sensor del alimentador transportador automático (código de error FEEDER.SENSOR_DISCONNECT.)

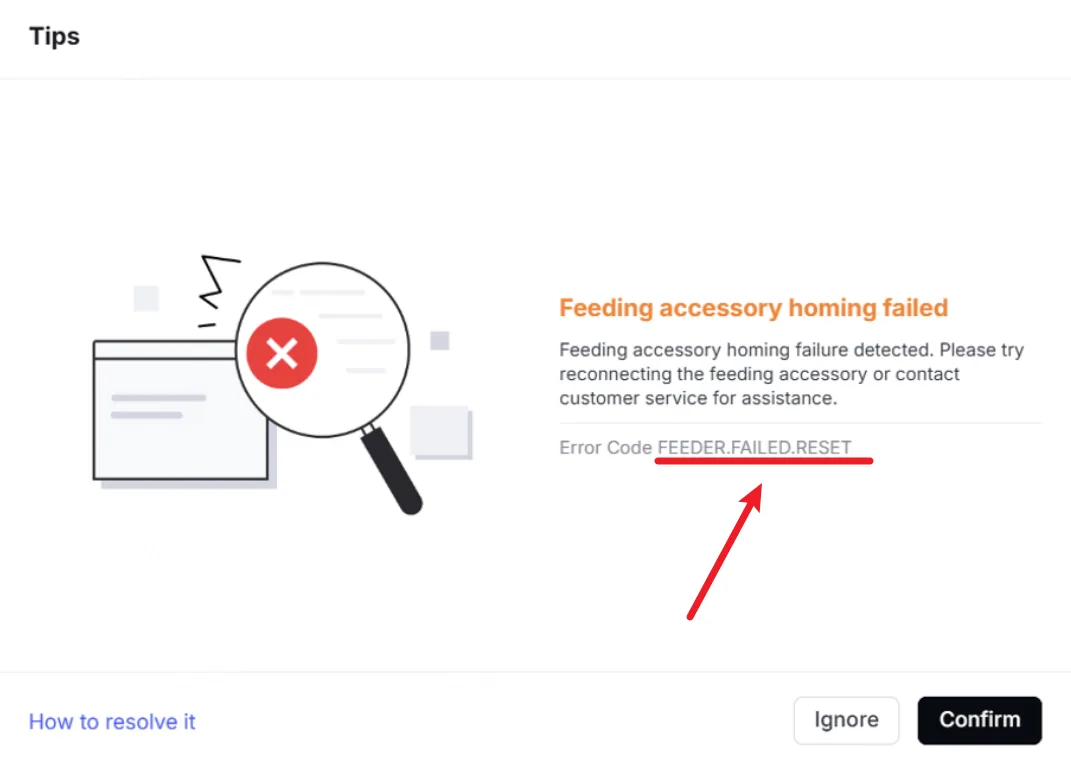

Fallo de homing del accesorio de alimentación

Error Code FEEDER.FAILED.RESET

• El cable de conexión del alimentador transportador está defectuoso.
• El final de carrera del alimentador transportador está sucio.
• El cable de conexión del final de carrera del alimentador transportador está suelto.
• El motor del alimentador transportador está defectuoso.
• La placa de control principal del alimentador transportador está defectuosa.

Resolver el fallo de homing del accesorio de alimentación (código de error FEEDER.FAILED.RESET）

Temperatura del módulo láser infrarrojo demasiado alta

Error Code RED_LASER_HEAD.TMP_HIGH

• Procesamiento prolongado en el módulo láser
• La temperatura ambiente es demasiado alta.
• El módulo láser está defectuoso.

1. Ponga el dispositivo en espera y espere a que el módulo láser se enfríe.
2. Si la temperatura ambiente supera los 30°C, se recomienda instalar un dispositivo de refrigeración antes de usar la xTool P3.
3. El módulo láser falla. Sustituya el módulo láser.

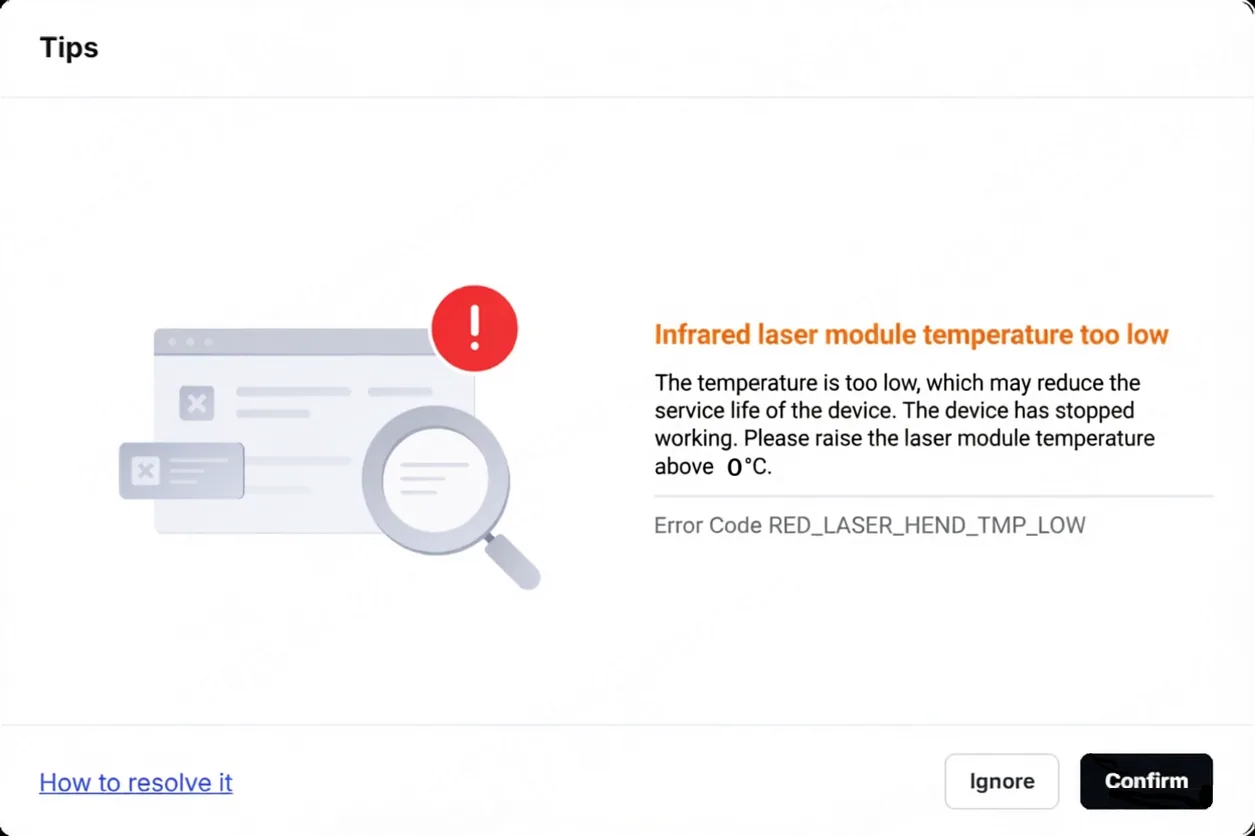

Temperatura del módulo láser infrarrojo demasiado baja

Error Code RED_LASER_HEAD.TMP_LOW

• El cabezal láser no ha terminado de calentarse.
• La temperatura ambiente es demasiado baja.
• El módulo láser está defectuoso.

1. Ponga el dispositivo en espera y espere a que el módulo láser se caliente.
2. Evite usar el dispositivo en entornos donde la temperatura sea inferior a 0°C.
3. El módulo láser falla. Sustituya el módulo láser.
