Nota:

• Maneja el panel de nido de abeja con cuidado. Si lo dejas caer o lo golpeas, puede deformarse y afectar a su función como panel de trabajo.
• Tras procesar un material pueden quedar residuos en el panel de nido de abeja. Se recomienda retirarlo y limpiarlo cada vez que se procese un material. Para ayudarte a retirarlo y limpiarlo con facilidad, la superficie del panel de nido de abeja está diseñada para ser más pequeña que el área de trabajo. En los dos laterales se han previsto puntos de agarre para las manos una vez que lo colocas dentro de la xTool P2/P2S.
• Con el tiempo, algunas partes del panel de nido de abeja pueden hundirse. Para evitar el problema en el que la superficie superior de un material colocado sobre el panel de nido de abeja quede por debajo del plano de los listones en el modo de procesado Procesar sobre listones, lo que provoca el fallo de la medición automática, el panel de nido de abeja está equipado con almohadillas antideslizantes gruesas que lo elevan 1,5 mm por encima del plano de los listones una vez colocado dentro de la xTool P2/P2S.

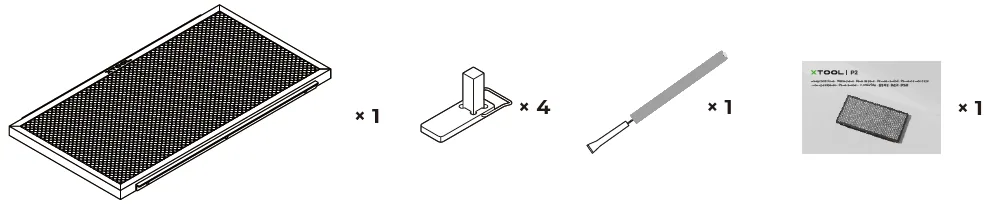

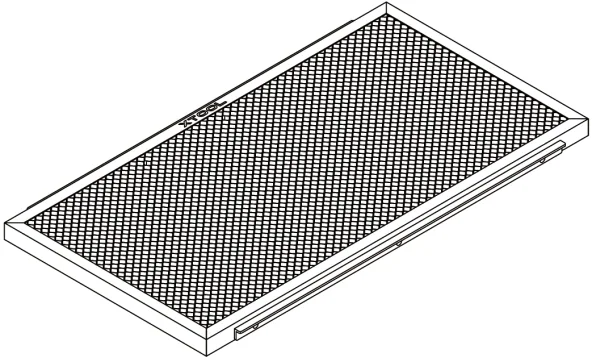

Lista de elementos Uso del panel de nido de abeja

Grosor de materiales admitido

	Si usas el panel de nido de abeja solo con la xTool P2/P2S, puedes procesar un material con un grosor h, donde 0 < h ≤ 22.
Si usas el panel de nido de abeja con la xTool P2/P2S y la base elevadora, puedes procesar un material con un grosor h, donde 22 < h ≤ 176.

Colocación del panel de nido de abeja

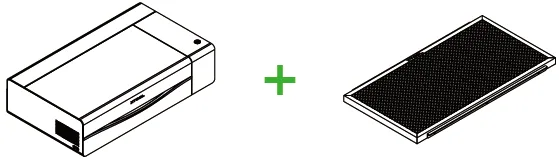

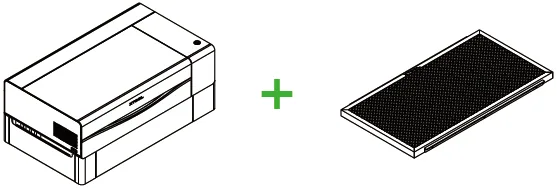

Cuando usas el panel de nido de abeja solo con la xTool P2/P2S

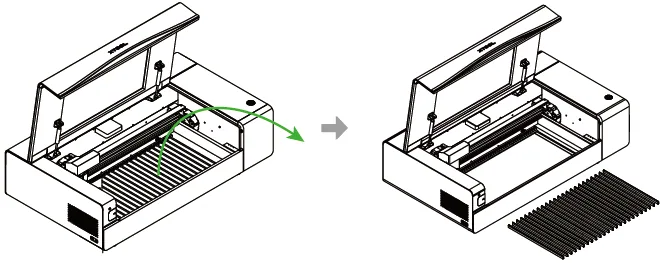

1. Retira todos los listones de la xTool P2/P2S.

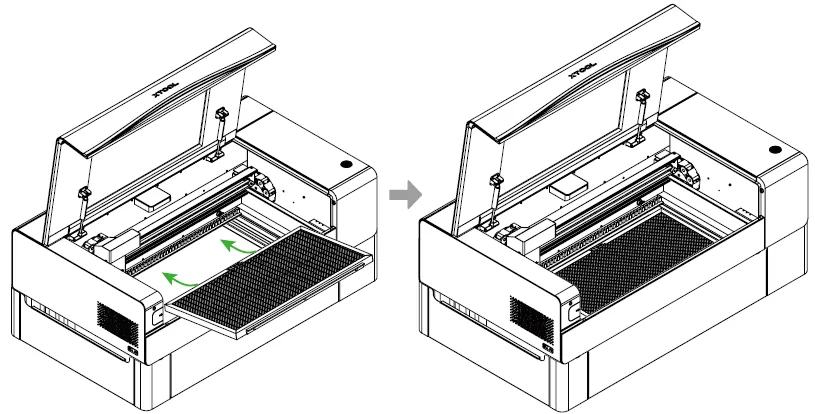

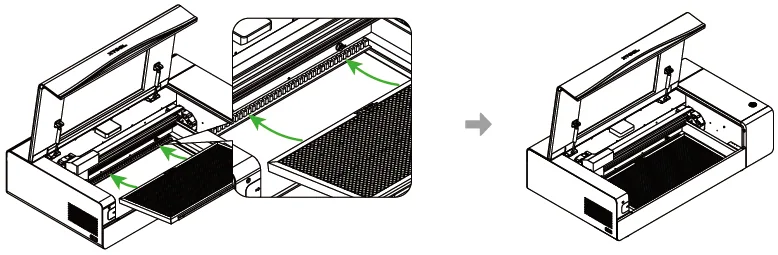

2. Coloca el panel de nido de abeja dentro de la máquina, apoyando las placas de fijación de los lados delantero y trasero del panel de nido de abeja sobre los soportes de los listones.

Cuando usas el panel de nido de abeja con la xTool P2/P2S y la base elevadora

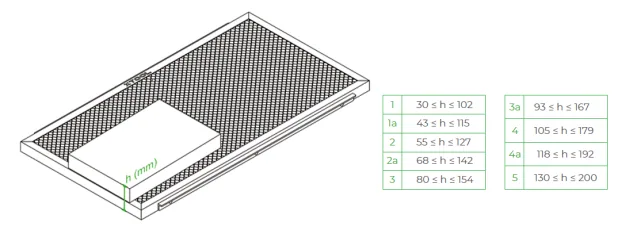

Determina el nivel en el que colocar la placa base según el grosor del material y del panel de nido de abeja, y después coloca el panel de nido de abeja sobre la placa base.

Comprende los modos de procesado para distintos tipos de materiales

Para procesar materiales planos

• Si colocas el panel de nido de abeja dentro de la xTool P2/P2S, selecciona el modo de procesado Procesar sobre listones para procesar materiales planos. En este modo, el área de procesado del panel de nido de abeja es de 556 mm × 280 mm, menor que el área de procesado (600 mm × 305 mm) disponible cuando usas los listones.

Después de colocar el material, haz clic en Medición dirigida o Medición rápida para medir el grosor del material.

Nota: El panel de nido de abeja está equipado con almohadillas antideslizantes. En el modo de procesado plano sobre listones, el grosor medido puede diferir ligeramente del grosor real del material. No necesitas modificar el valor de grosor en XCS. No afecta a los resultados del procesado.

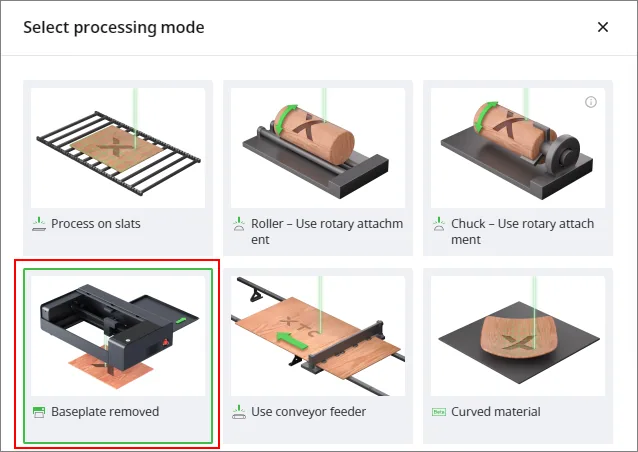

• Si colocas el panel de nido de abeja dentro de la base elevadora, selecciona el modo de procesado Base retirada para procesar materiales planos. En este modo, el área máxima de procesado admitida por XCS es de 500 mm × 250 mm, menor que el área (556 mm × 280 mm) del panel de nido de abeja.

Después de colocar el material, haz clic en Medición dirigida para medir la distancia.

Para procesar materiales cilíndricos

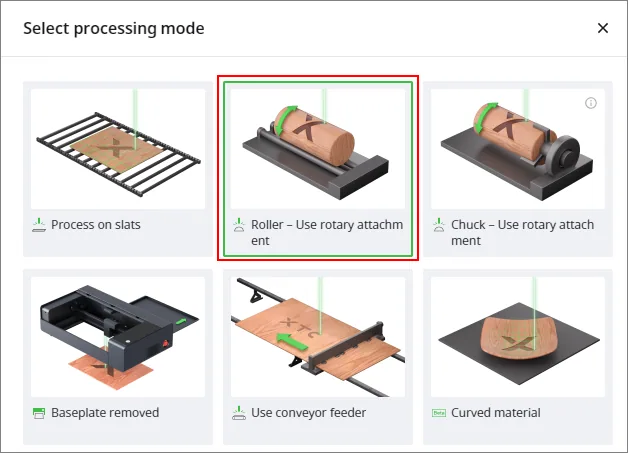

Selecciona Rodillo – Usar accesorio rotativo y asegúrate de que la superficie del material que se va a procesar quede por encima del plano de los listones.

Después de colocar el material, haz clic en Medición rápida para medir la distancia.

Para procesar materiales con superficies curvas

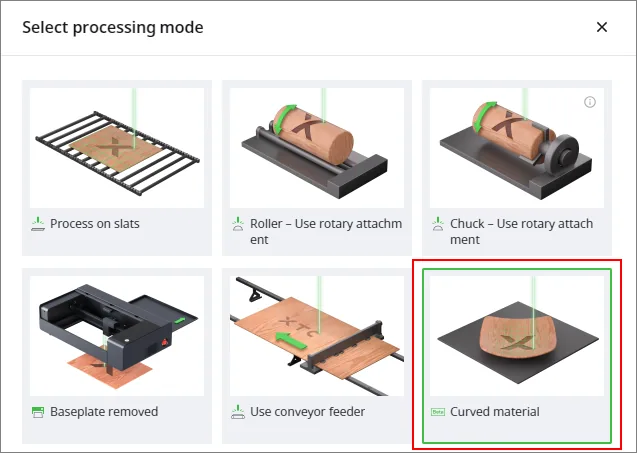

Selecciona Procesado de curvas y asegúrate de que la superficie del material que se va a procesar quede por encima del plano de los listones.

Después de colocar el material, haz clic en Medición de curvas para medir el área que se va a procesar.

Iniciar el procesado

1. Conecta la xTool P2/P2S a XCS.
2. Diseña o importa imágenes u otros elementos para procesar.
3. Configura el modo de procesado y completa la medición automática.

Nota: Usa la medición automática en lugar de la medición manual para medir el grosor o la distancia de un material.

1. Configura los parámetros de procesado del objeto. Para más detalles, consulta “Uso de xTool Creative Space (XCS) para manejar la xTool P2”.
2. Haz clic en Procesar para previsualizar el objeto.
3. Haz clic en Iniciar y pulsa el botón de la xTool P2/P2S para comenzar el procesado.
4. Espera a que se complete el procesado.

MantenimientoTras procesar un material pueden quedar residuos en el panel de nido de abeja. Se recomienda retirarlo y limpiarlo cada vez que se procese un material, para que el siguiente procesado no se vea afectado.

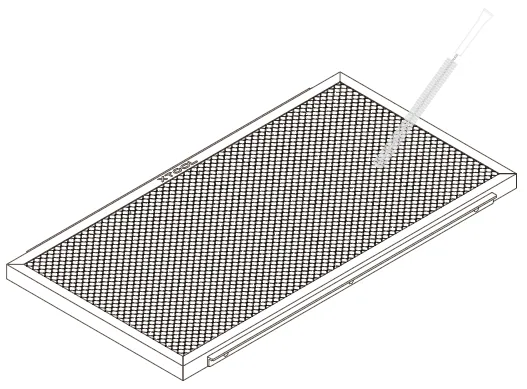

 Puedes usar el cepillo suministrado con el panel de nido de abeja para limpiar las celdas del panel de nido de abeja.
