Esta página describe cómo manejar la xTool P2 con xTool Creative Space (XCS).

Requisitos mínimos y recomendados del PC

• Con la configuración mínima puedes usar correctamente todas las funciones de XCS. No obstante, al importar una imagen compleja, como una imagen mayor de 50.000.000 de píxeles o una imagen SVG de más de 1 MB, XCS puede no funcionar con fluidez.
• Con la configuración recomendada, XCS funciona con mayor fluidez al importar y editar una imagen compleja, el retardo del software puede ser menor y el rendimiento es mejor.

Descarga e instala XCS(1) Descarga el software xTool Creative Space: (2) Haz doble clic en el software que has descargado para instalarlo.

Haz clic en Sí cuando se te pregunte «¿Quieres permitir que esta aplicación haga cambios en tu dispositivo?» y luego continúa con la instalación según se indique.

Modos de procesamiento

XCS admite varios modos de procesamiento para la xTool P2.

Los modos de procesamiento se describen a continuación:

• Listones plano: para procesar materiales planos con los listones colocados
• Láser cilíndrico: para procesar materiales cilíndricos regulares o irregulares

En este modo necesitas usar el xTool Rotary Attachment. Para más detalles sobre cómo usar la xTool P2 con el Rotary Attachment, consulta «Uso de la xTool P2 con el Rotary Attachment».

• Plano abierto: para procesar materiales gruesos

En este modo, XCS te permite colocar la superficie del material que vas a procesar por debajo del plano de referencia, es decir, el plano formado por la cara superior de los listones.

• Alimentador de cinta: para procesar materiales planos largos

En este modo necesitas usar el xTool Conveyor Feeder. Para más detalles sobre cómo usar la xTool P2 con el Conveyor Feeder, consulta «Uso de la xTool P2 con el Conveyor Feeder».

• Procesado en curva: para procesar superficies curvas de materiales

Actualmente es una función beta y se está mejorando. En este modo necesitas retirar todos los listones y puedes medir un área curva de un material y mapear objetos sobre ella antes de procesar el material. Para más detalles, consulta «Procesar materiales con superficies curvas con la xTool P2».

Conectar un dispositivo

Nota:
Sea cual sea la forma en que quieras conectar tu dispositivo al cliente XCS de tu ordenador, primero debes conectarlo al ordenador con el cable USB.
Después de conectar tu dispositivo a XCS en modo Wi-Fi o IP, la próxima vez podrás buscar tu dispositivo en XCS sin conexión USB.

Conexión USB

1. Usa el cable USB para conectar tu dispositivo al ordenador y enciéndelo.

2. Abre XCS y haz clic en Conectar dispositivo.

Espera a que XCS busque los dispositivos disponibles.

3. Selecciona tu dispositivo.

Conexión Wi-Fi

1. Usa el cable USB para conectar tu dispositivo al ordenador y enciéndelo.

2. Abre XCS y haz clic en Conectar dispositivo.

Espera a que XCS busque los dispositivos disponibles.

3. Selecciona tu dispositivo.

4. Una vez conectado el dispositivo, haz clic en el icono de ajustes del dispositivo para abrir la ventana de ajustes. Haz clic en Ajustes dentro de Configuración de Wi-Fi.

5. Introduce el nombre y la contraseña de tu Wi-Fi según se te pida para establecer una conexión Wi-Fi.

Una vez conectado tu dispositivo por Wi-Fi, podrás encontrarlo en la pestaña Wi-Fi.

Conexión IP

Puedes introducir la dirección IP de tu dispositivo en XCS para conectarlo.

1. Tras conectar tu dispositivo a XCS mediante un cable USB, busca la dirección IP del dispositivo en la ventana de información y ajustes del dispositivo.

2. Introduce la dirección IP en la pestaña IP y haz clic en Conectar.

Proyectos de ejemplo

Puedes empezar con un proyecto sencillo. A continuación tienes algunos ejemplos.

Grabar una estrella en una tabla de tilo de 3 mm

1. Inserta la forma de estrella en el lienzo.

1. Selecciona el modo de procesamiento Listones plano.

1. Coloca una tabla de tilo sobre los listones y mueve el objeto a la posición donde quieres procesarlo.

1. Mide el grosor del material. Puedes usar la medición dirigida o la medición rápida para medir el grosor.

1. Configura la ruta de procesamiento. Este proyecto contiene un solo objeto. Puedes configurar la ruta de procesamiento en Planificación automática.

1. Configura los parámetros de procesamiento del objeto que se va a procesar.

1. Pulsa el botón Procesar.

1. Previsualiza el objeto y haz clic en Iniciar.

1. Pulsa el botón de la xTool P2 para empezar a procesar.

1. Espera a que se complete el procesamiento.

Este es el resultado tras el procesamiento.

Cortar una estrella de una plancha de metacrilato

Los pasos para cortar una estrella de una plancha de metacrilato son similares a los de grabar una estrella en una tabla de tilo.

1. Inserta la forma de estrella en el lienzo.
2. Selecciona el modo de procesamiento Listones plano.
3. Coloca la plancha de metacrilato sobre los listones y mueve el objeto a la posición donde quieres procesarlo.
4. Mide el grosor del material.
5. Configura los parámetros de procesamiento del objeto que se va a procesar.

1. Pulsa el botón Procesar.
2. Previsualiza el objeto y haz clic en Iniciar.
3. Pulsa el botón de la xTool P2.
4. Espera a que se complete el procesamiento.

Este es el resultado.

Grabar un dibujo en un joyero

1. Mide la altura del joyero.

La altura es superior a 25 mm, por lo que necesitas retirar los listones.

1. Retira los listones.

1. Selecciona el modo de procesamiento Plano abierto.

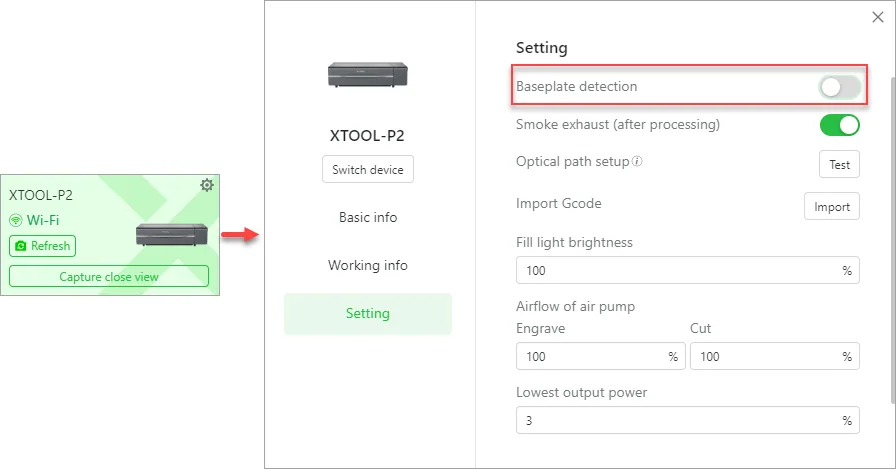

1. Desactiva la función de detección de la placa base (solo necesario para la xTool P2 de Clase 4).

Nota: De forma predeterminada, la detección de la placa base está activada en la xTool P2. En las máquinas láser de Clase 4, si no desactivas esta función, XCS te pedirá continuamente que retires la placa base en el procesamiento en Plano abierto. En las máquinas láser de Clase 1 no necesitas desactivarla.

Puedes identificar si tu máquina es de Clase 1 o de Clase 4 según la pegatina de la parte trasera de la máquina.

1. Coloca el joyero en el área de trabajo y haz clic en medición dirigida para que el punto rojo caiga sobre el material.

1. Mueve el objeto a la posición donde quieres procesarlo.

1. Configura los parámetros de procesamiento.

1. Pulsa el botón Procesar.
2. Previsualiza el objeto y haz clic en Iniciar.
3. Pulsa el botón de la xTool P2.
4. Espera a que se complete el procesamiento.

Este es el resultado.

Con la base elevadora, el alimentador de cinta y el Rotary Attachment, la xTool P2 puede procesar materiales más gruesos, más largos y de una gama más amplia.

Más ejemplos

Para procesar materiales cilíndricos regulares e irregulares, consulta «Uso de la xTool P2 con el Rotary Attachment».

Para procesar materiales largos, consulta «Uso de la xTool P2 con el Conveyor Feeder».

Procesamiento sin conexión

Cuando la xTool P2 está en estado inactivo, es decir, no está procesando ningún material, puedes pulsar dos veces el botón de la máquina para iniciar de nuevo el último procesamiento. Para el procesamiento sin conexión no necesitas conectar la xTool P2 a XCS.

Funciones del editor de XCS

Puedes usar el editor de XCS para diseñar tus propios objetos para procesarlos. Para más detalles sobre las funciones del editor de XCS, consulta «Descripción de las funciones del editor de xTool Creative Space (XCS)».

Ajustes del dispositivo

Ver la información del dispositivo y configurar sus funciones

Tras conectar tu máquina a XCS, puedes hacer clic en los iconos de la esquina superior derecha para ver la ayuda en línea y los ajustes del dispositivo.

①: haz clic para ir a la ayuda en línea de la xTool P2

②: haz clic para ver la información de funcionamiento de la xTool P2 y configurar sus funciones

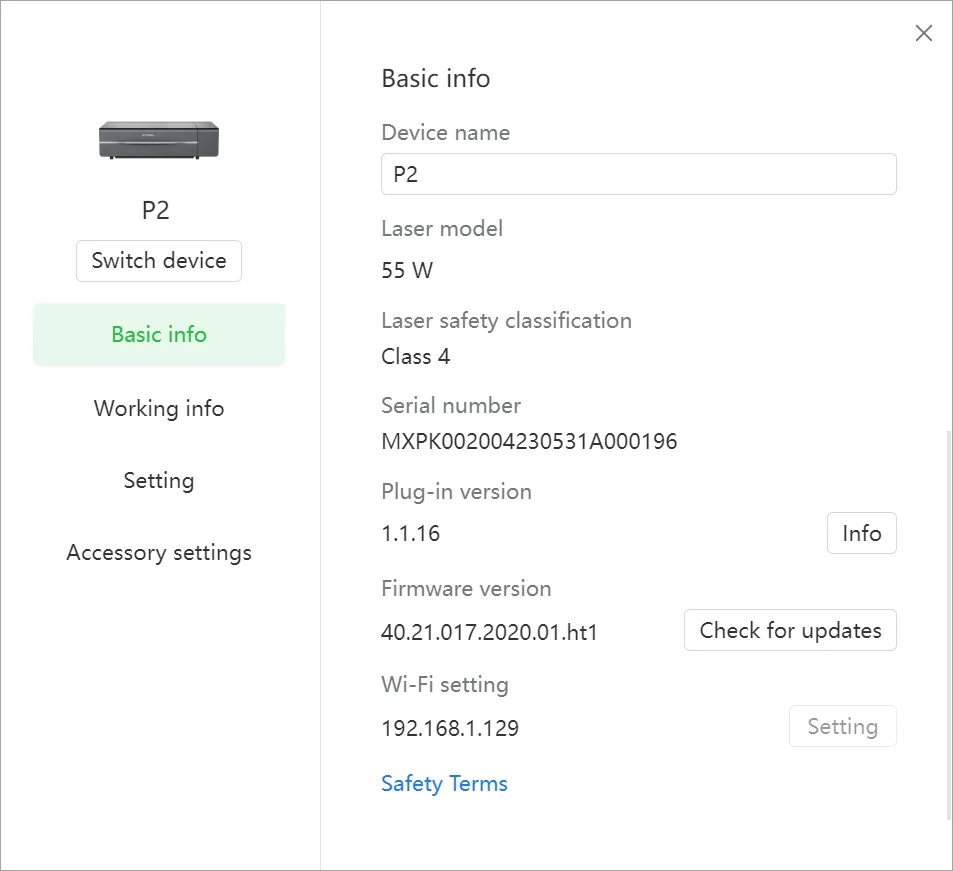

Información básica

• Nombre del dispositivo: establece el nombre de tu dispositivo
• Modelo de láser: muestra el modelo del módulo láser
• Clasificación de seguridad láser: muestra la clasificación de seguridad láser de tu máquina, clase 1 o clase 4
• Número de serie: muestra el número de serie de tu dispositivo
• Versión del complemento: muestra la versión del complemento de tu dispositivo. Puedes hacer clic en Info para ver los detalles.
• Versión del firmware: muestra la versión del firmware del dispositivo. Puedes hacer clic en Buscar actualizaciones para comprobar si hay versiones posteriores y actualizar el firmware.
• Configuración de Wi-Fi: muestra la dirección IP de tu dispositivo. Puedes hacer clic en Ajustes para introducir el nombre y la contraseña de la Wi-Fi y establecer una conexión Wi-Fi.
• Términos de seguridad: haz clic para ver los términos de seguridad

Información de trabajo

• Tiempo de trabajo: muestra el tiempo total que el dispositivo ha procesado materiales
• Número de operaciones: muestra el número total de veces que se ha operado el dispositivo
• Tiempo en espera: muestra el tiempo total que el dispositivo ha estado en espera
• Registro de trabajo: puedes hacer clic en Exportar para exportar el registro de trabajo del dispositivo.

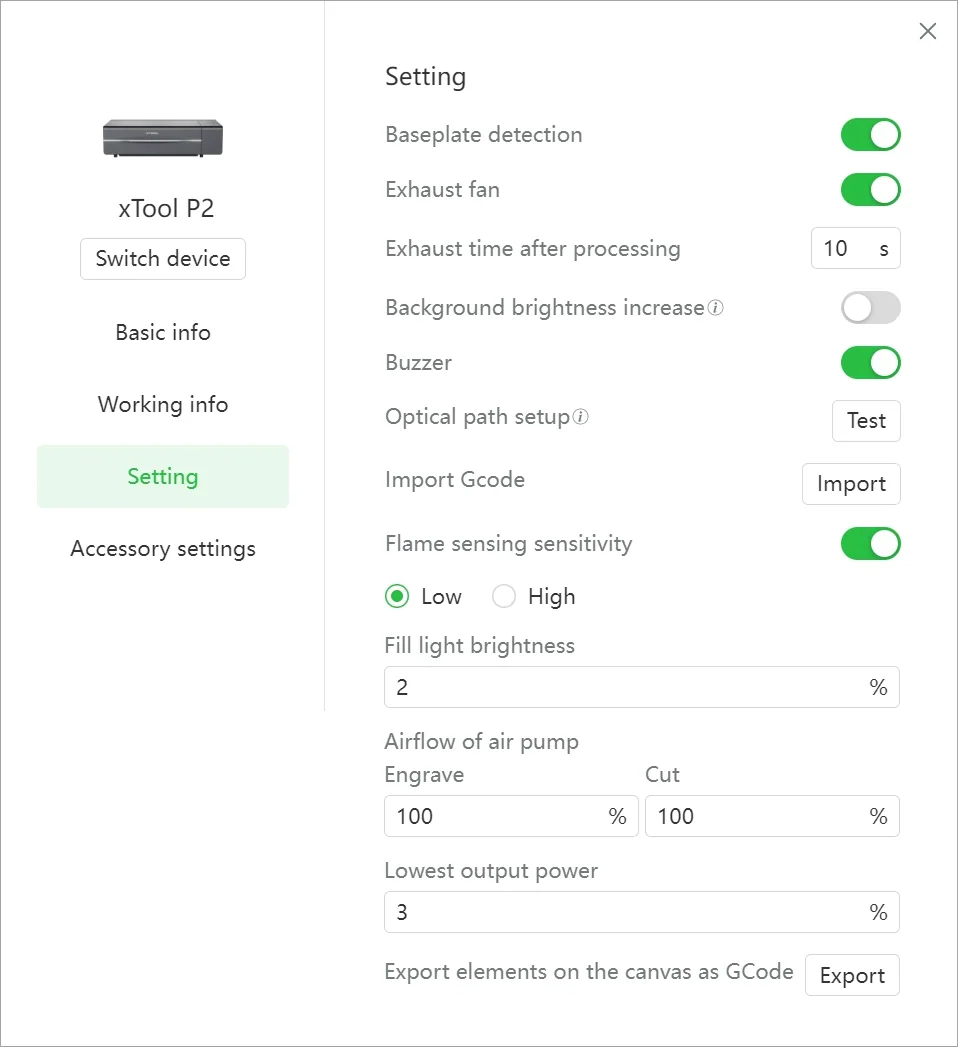

Ajustes

• Detección de la placa base: activa o desactiva la detección de la placa base en la vista previa de procesamiento. Está activada de forma predeterminada. Cuando está desactivada, no se realiza detección de la placa base en ninguno de los modos de procesamiento.
• Extractor: activa o desactiva el extractor integrado de tu dispositivo.
  • Tiempo de extracción tras el procesamiento: establece el tiempo que el extractor sigue funcionando después de completar el procesamiento.
• Aumento del brillo del fondo: aumenta el brillo del fondo. Cuando vayas a procesar un material de color oscuro o negro, puedes activar esta función para ver el material con mayor claridad. Cuando uses un material de color claro o muy reflectante, desactiva esta función, o el fondo podría quedar sobreexpuesto.
• Zumbador: activa o desactiva el zumbador de la máquina. Una vez desactivado, el zumbador deja de funcionar como indicador.
• Configuración de la trayectoria óptica: te permite probar y modificar la trayectoria óptica. Puedes hacer clic en Probar para iniciar la prueba de la trayectoria óptica. También puedes hacer clic para ver la guía de operación detallada.
• Importar Gcode: te permite importar un archivo GCode desde el disco local. Los archivos GCode aplicables a tu dispositivo, exportados en LightBurn, se pueden importar en XCS.
• Brillo de la luz de relleno: establece el brillo de la luz de relleno cuando se abre la tapa.
  • Rango de ajuste: 1–100
  • La configuración de un valor negativo no tiene efecto.
• Flujo de aire de la bomba de aire:
  • Grabar: establece el flujo de aire para el grabado. Se recomienda un flujo de aire más bajo. Rango de ajuste: 30 %–100 %
  • Cortar: establece el flujo de aire para el corte. Se recomienda un flujo de aire más alto. Rango de ajuste: 30 %–100 %
• Potencia de salida mínima: establece la entrada de potencia mínima de la máquina para garantizar la salida óptica del módulo láser. En teoría, cuando el módulo láser produce haces láser correctamente, la potencia de salida es igual a la potencia de entrada. Sin embargo, con el tiempo, la potencia de salida puede ser ligeramente inferior a la potencia de entrada. Si tu máquina funciona correctamente, no necesitas configurar este parámetro.
• Exportar los elementos del lienzo como GCode: exporta todos los elementos del lienzo a un archivo GCode

Ajustes de accesorios

• Retroceder el material tras el procesamiento: establece si el material se hace retroceder a su posición inicial después de procesarlo. Esta función está activada de forma predeterminada y puedes hacer clic para desactivarla.

Ajustes de procesamiento

Nota:

• Si usas un material comercializado por xTool, puedes seleccionarlo de la lista de materiales y usar los ajustes de parámetros predeterminados.
• Si usas un material fabricado por otro fabricante, puedes modificar los parámetros basándote en los ajustes recomendados para los materiales de xTool o en tus propias pruebas.

Ajustes del material

① Modo de procesamiento

Debes elegir un modo de procesamiento en función de tu material.

Los modos de procesamiento se describen a continuación:

• Listones plano: para procesar materiales planos con los listones colocados
• Láser cilíndrico: para procesar materiales cilíndricos regulares o irregulares

En este modo necesitas usar el xTool Rotary Attachment. Para más detalles sobre cómo usar la xTool P2 con el Rotary Attachment, consulta «Uso de la xTool P2 con el Rotary Attachment».

• Plano abierto: para procesar materiales gruesos

En este modo, XCS te permite colocar la superficie del material que vas a procesar por debajo del plano de referencia, es decir, el plano formado por la cara superior de los listones.

• Alimentador de cinta: para procesar materiales planos largos

En este modo necesitas usar el xTool Conveyor Feeder. Para más detalles sobre cómo usar la xTool P2 con el Conveyor Feeder, consulta «Uso de la xTool P2 con el Conveyor Feeder».

• Procesado en curva: para procesar superficies curvas de materiales

Actualmente es una función beta y se está mejorando. En este modo necesitas retirar todos los listones y puedes medir un área curva de un material y mapear objetos sobre ella antes de procesar el material. Para más detalles, consulta «Procesar materiales con superficies curvas con la xTool P2».

② Material

Si usas un material comercializado por xTool, selecciónalo en la lista desplegable. Si usas uno comprado a otro fabricante, configúralo como Material definido por el usuario y establece los parámetros de procesamiento basándote en los recomendados para los materiales de xTool o en tus propias pruebas.

③ Grosor / Distancia

Si usas un material definido por el usuario, puedes hacer clic en Medición rápida para que XCS mida el grosor del material. Para medir el grosor del material en un área concreta, puedes hacer clic en Medición dirigida y seleccionar el área que se va a medir. Si la medición automática falla, usa un calibre para medirlo e introduce su grosor.

En algunos modos de procesamiento, como Plano abierto y Cilíndrico plano, puedes ver el parámetro Distancia, que es la distancia entre la superficie superior de un material y la parte inferior del módulo láser.

Si la medición automática falla, puedes medir la distancia e introducirla en XCS.

④ Ruta de procesamiento

Puedes configurar la ruta de procesamiento en planificación automática o por capas.

Planificación automática: los objetos se procesan según el algoritmo de ruta de procesamiento predeterminado. Por lo general, los objetos se graban primero y luego se cortan.

Por capas: los objetos se procesan capa a capa, de arriba abajo.

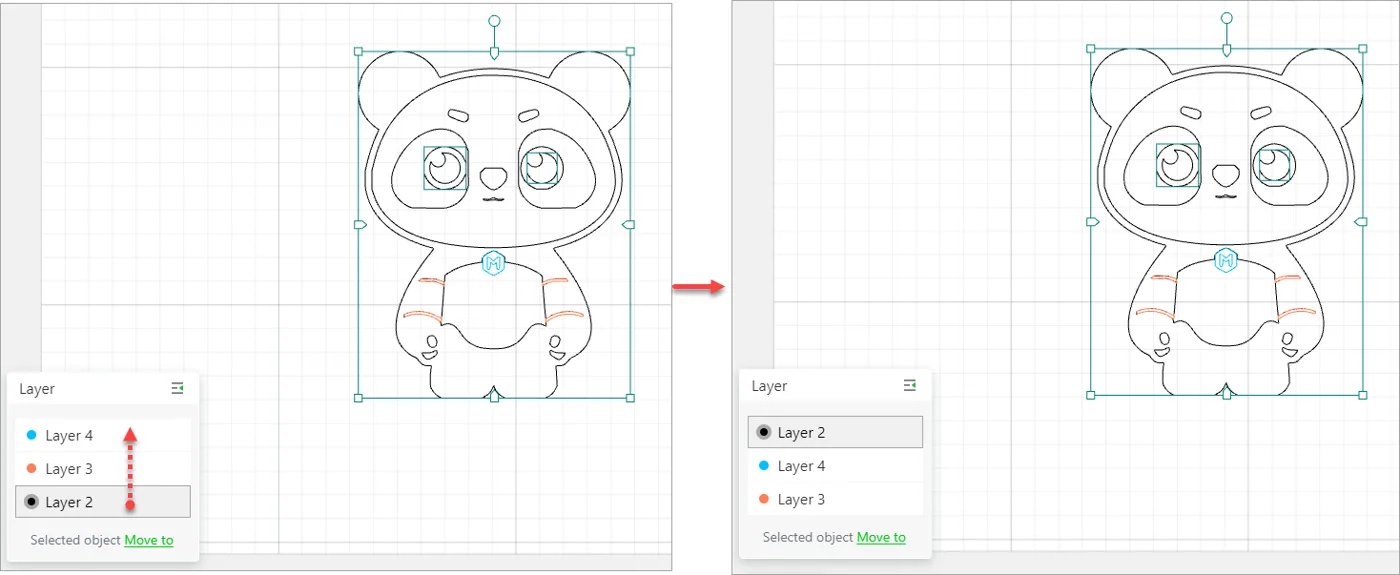

Puedes arrastrar una capa de objeto para subirla o bajarla.

Ajustes del objeto

Ajustes de vector

① Tipo de objeto

Muestra el tipo del objeto seleccionado, vector o imagen

② Procesar u Omitir

Establece si un elemento se va a procesar

Cuando seleccionas un elemento y eliges Procesar, el elemento se procesará. Cuando eliges Omitir, el elemento no se procesará.

③ Tipo de procesamiento

Establece el tipo de procesamiento del objeto seleccionado

Los tipos de procesamiento se describen a continuación:

• Marcar: graba solo el contorno de un elemento

• Grabar: graba el relleno de un elemento

• Cortar: corta el contorno de un elemento

④ Selección de ajuste

Selecciona un ajuste

Un ajuste es un conjunto de parámetros (incluidos potencia, velocidad y pasadas) que has configurado. Después de configurar los parámetros, puedes guardarlos como un ajuste personalizado, y todos los ajustes guardados se mostrarán en la lista desplegable Ajuste. Cuando seleccionas Ajuste manual, debes configurar los parámetros uno a uno. Cuando seleccionas un ajuste, se pueden usar los valores de parámetros que guardaste antes.

⑤ Potencia

Establece la potencia de procesamiento

⑥ Velocidad

Establece la velocidad de procesamiento

⑦ Pasadas

Establece el número de veces de procesamiento

⑧ Generación de pestañas

Activa o desactiva la generación de pestañas

⑨ Generar

Establece el modo de generación de pestañas, por número o por espaciado

⑩ Número de pestañas / Espaciado de pestañas

• Establece el número de pestañas que se van a generar cuando configuras que las pestañas se generen por número. Puedes previsualizar las pestañas en la ventana de vista previa de procesamiento.
• Establece el espaciado entre pestañas cuando configuras que las pestañas se generen por espaciado. Puedes previsualizar las pestañas en la ventana de vista previa de procesamiento.

⑪ Tamaño de pestaña

Establece el tamaño de una pestaña.

⑫ Potencia de corte de pestaña (%)

Establece la potencia para procesar las pestañas.

Ajustes de mapa de bits

Para el procesamiento de mapas de bits se ofrecen ajustes adicionales.

① Modo de mapa de bits

XCS ofrece varios modos de mapa de bits, incluidos Escala de grises, Bayer, Floyd, Stucki, Atkinson, Jarvis y Sierra. El modo predeterminado es Escala de grises.

• Escala de grises

Transforma una imagen en uno de los modos de tonos de gris, en el que un píxel se forma con un tono de gris que puede ser el más oscuro (negro), el más claro (blanco) o uno intermedio. Cuanto más oscuro sea el píxel, más profundo será el grabado.

• Bayer

Transforma una imagen en modo Bayer, que parece añadir un filtro de mosaico de cuadrícula sobre la imagen.

• Floyd

Aplica tramado a una imagen usando el algoritmo Floyd, que difunde el error solo a los píxeles vecinos, produciendo patrones ondulados de grano fino en la imagen. Se recomienda para imágenes con mucho detalle en lugar de las que contienen zonas de color monótono.

• Jarvis

Aplica tramado a una imagen usando el algoritmo Jarvis, que difunde el error a 12 píxeles alrededor de un píxel. En comparación con Floyd, las transiciones entre píxeles son más lentas, lo que produce un patrón de muy buen aspecto en casi todas las imágenes.

• Stucki

Aplica tramado a una imagen de forma similar a Jarvis. En comparación con Jarvis, las transiciones entre píxeles son más rápidas, lo que produce imágenes limpias y nítidas.

• Sierra

Implementado a partir del algoritmo Jarvis, logra un efecto similar produciendo imágenes más nítidas.

• Atkinson

Aplica tramado a una imagen de forma similar a Jarvis y Sierra produciendo imágenes más nítidas. El algoritmo Atkinson conserva bien los detalles de una imagen, pero las zonas muy oscuras o muy claras pueden parecer desaparecer.

Con los demás ajustes sin cambios, el resultado de una imagen sobre una tabla de madera varía según el modo de imagen, como se muestra en la siguiente figura. Puedes seleccionar el modo que necesites.

② Líneas por cm

Establece el número de líneas en un centímetro

Este parámetro determina la resolución de la imagen que se va a grabar.

③ Modo de grabado

Establece el modo de grabado bidireccional o unidireccional para mapas de bits y trazados vectoriales rellenos

Iniciar el procesamiento

(1) Tras configurar los parámetros, haz clic en Procesar.

Se muestra la ventana Vista previa.

Durante la vista previa puedes acercar o alejar el objeto, o restaurarlo para que se ajuste a la pantalla.

(2) Haz clic en Procesar en la esquina superior derecha.

(3) Pulsa el botón del dispositivo para iniciar el procesamiento.

También puedes hacer clic en Cancelar para cancelar el procesamiento.

(4) Espera a que se complete el procesamiento.
