Esta página describe cómo manejar la xTool P2 con xTool Creative Space (XCS).

Requisitos mínimos y recomendados del PC

• Con la configuración mínima, todas las funciones de XCS se pueden usar correctamente. Sin embargo, al importar una imagen compleja, como una imagen de más de 50.000.000 de píxeles o una imagen SVG de más de 1 MB, es posible que XCS no funcione con fluidez.
• Con la configuración recomendada, XCS funciona con más fluidez al importar y editar una imagen compleja, la latencia del software puede ser menor y el rendimiento es mejor.

Descarga e instala XCS(1) Descarga el software xTool Creative Space: Descarga el software de xTool(2) Haz doble clic en el software que has descargado para instalarlo.

Haz clic en Sí cuando se te pregunte “¿Quieres permitir que esta aplicación haga cambios en tu dispositivo?” y después continúa con la instalación según las indicaciones.

Conecta la xTool P2 con XCS

Conexión USB

1. Usa el cable USB para conectar el dispositivo al ordenador y enciende el dispositivo.

2. Abre XCS en el ordenador. En la esquina superior derecha, haz clic en Nuevo proyecto.

XCS se conecta al dispositivo automáticamente. Si no se conecta, sigue estos pasos:

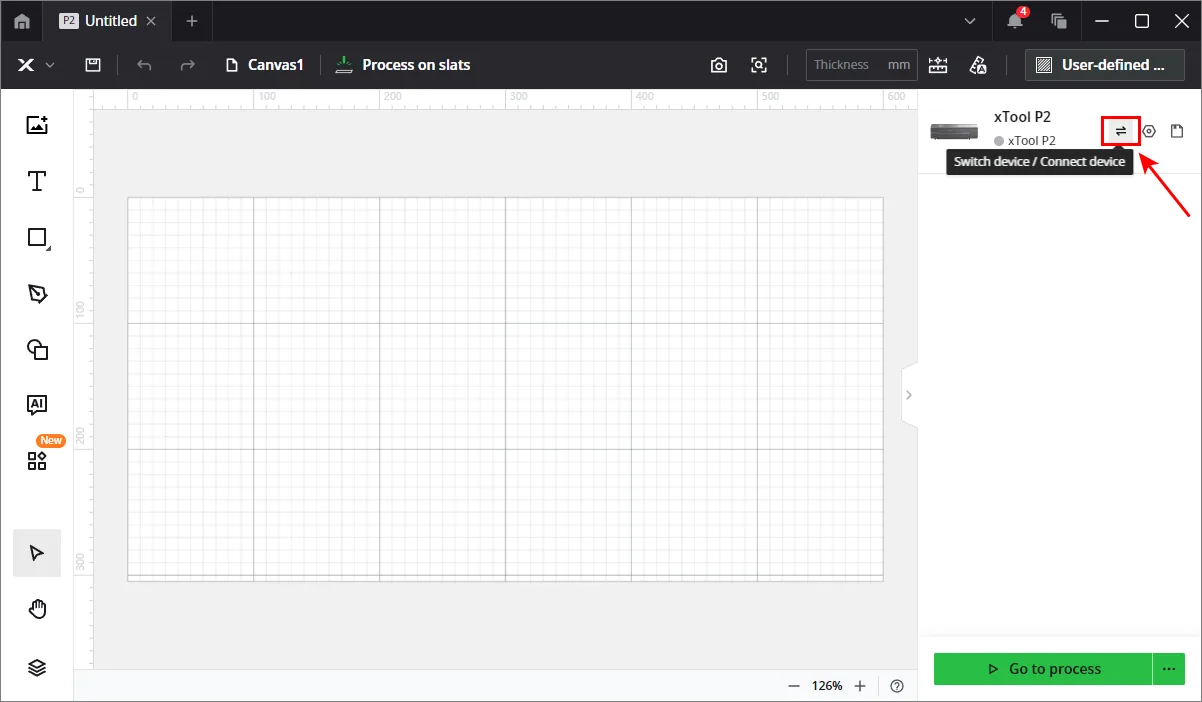

1. En la parte superior derecha de la página del proyecto, haz clic en el icono Cambiar dispositivo / Conectar dispositivo junto al nombre del dispositivo.

2. Haz clic en Conectar dispositivo. Selecciona el dispositivo que quieras conectar.

Nota: Después de conectar la xTool P2 a XCS mediante un cable USB, puedes conectarte en modo Wi-Fi o IP. Elijas el modo que elijas, primero tienes que conectarla al ordenador con el cable USB.
Una vez conectado el dispositivo a XCS en modo Wi-Fi o IP, la próxima vez podrás buscar el dispositivo en XCS sin conexión USB.

Conexión Wi-Fi

Supongamos que ya has conectado el dispositivo a XCS mediante un cable USB.

1. Haz clic en el icono de ajustes del dispositivo para abrir la ventana Ajustes del dispositivo. Haz clic en la pestaña Información básica y en Configurar, dentro de Configuración Wi-Fi.

2. Introduce el nombre y la contraseña de tu Wi-Fi según se te pida para configurar una conexión Wi-Fi.

Una vez conectado el dispositivo por Wi-Fi, podrás encontrarlo en la pestaña Wi-Fi.

Conexión IP

Supongamos que ya has conectado el dispositivo a XCS en modo Wi-Fi.

1. En la pestaña Información básica, busca la dirección IP del dispositivo en el área Configuración Wi-Fi. Anota la dirección IP.

2. Vuelve a la página Conectar dispositivo, introduce la dirección IP en la pestaña IP y haz clic en Conectar.

Proyectos de ejemplo

Puedes empezar con un proyecto sencillo. A continuación tienes tres ejemplos.

Grabar una estrella en una tabla de tilo de 3 mm

1. Inserta la forma de estrella en el lienzo.

2. En la parte superior del lienzo, selecciona Procesar sobre listones como modo de procesamiento.

1. Coloca una tabla de tilo sobre los listones y mueve el objeto a la posición donde quieras procesarlo.

4. Mide el grosor del material. Puedes usar la medición dirigida o la medición rápida para medir el grosor.

5. Configura la trayectoria de procesamiento. Este proyecto contiene un solo objeto. Puedes configurar la trayectoria de procesamiento como Planificación automática.

6. Configura los parámetros de procesamiento del objeto que se va a procesar.

7. Pulsa el botón Ir a procesar.

8. Previsualiza el objeto y haz clic en Iniciar.

9. Pulsa el botón de la xTool P2 para empezar el procesamiento.

10. Espera a que termine el procesamiento.

Esto es lo que obtienes tras el procesamiento.

Cortar una estrella en una lámina de acrílico

Los pasos para cortar una estrella en una lámina de acrílico son similares a los de grabar una estrella en una tabla de tilo.

1. Inserta la forma de estrella en el lienzo.
2. Selecciona el modo Procesar sobre listones.
3. Coloca la lámina de acrílico sobre los listones y mueve el objeto a la posición donde quieras procesarlo.
4. Mide el grosor del material.
5. Configura los parámetros de procesamiento del objeto que se va a procesar.

6. Pulsa el botón Ir a procesar.

7. Previsualiza el objeto y haz clic en Iniciar.

8. Pulsa el botón de la xTool P2.

9. Espera a que termine el procesamiento.

Esto es lo que obtienes.

Grabar un motivo en un joyero

1. Mide la altura del joyero.

La altura es mayor de 25 mm, así que tienes que retirar los listones.

1. Retira los listones.

3. Selecciona el modo Placa base retirada.

4. Desactiva la función de detección de la placa base (necesario solo en la xTool P2 de Clase 4).

Nota: De forma predeterminada, la detección de la placa base está activada en la xTool P2. En las máquinas láser de Clase 4, si no desactivas esta función, XCS te seguirá pidiendo que retires la placa base en el procesamiento con Placa base retirada. En las máquinas láser de Clase 1 no hace falta desactivarla.

Puedes identificar si tu máquina es de Clase 1 o de Clase 4 por la pegatina de la parte trasera de la máquina.

1. Coloca el joyero en el área de trabajo y haz clic en medición dirigida para que el punto rojo caiga sobre el material.

6. Mueve el objeto a la posición donde quieras procesarlo.

7. Configura sus parámetros de procesamiento.

8. Pulsa el botón Ir a procesar.

9. Previsualiza el objeto y haz clic en Iniciar.

10. Pulsa el botón de la xTool P2.

11. Espera a que termine el procesamiento.

Esto es lo que obtienes.

Con la base elevadora, el alimentador de cinta transportadora y el accesorio rotativo, la xTool P2 puede procesar materiales más gruesos, más largos y de mayor tamaño.

Más ejemplos

Para procesar materiales cilíndricos regulares e irregulares, consulta “Usa la xTool P2 con el accesorio rotativo.”

Para procesar materiales largos, consulta “Usa la xTool P2 con el alimentador de cinta transportadora.”

Procesamiento sin conexión

Cuando la xTool P2 está inactiva, es decir, no está procesando ningún material, puedes pulsar dos veces el botón de la máquina para volver a iniciar el último procesamiento. Para el procesamiento sin conexión no necesitas conectar la xTool P2 a XCS.

Funciones del editor de XCS

Puedes usar el editor de XCS para diseñar tus propios objetos para procesar. Para más detalles sobre las funciones del editor de XCS, consulta «Descripción de las funciones del editor de XCS (V2.1)».

Ajustes del dispositivo

Consultar la información del dispositivo y configurar sus funciones

Una vez conectada la máquina a XCS, puedes hacer clic en los iconos de la esquina superior derecha para ver la ayuda en línea y los ajustes del dispositivo.

①: haz clic para ver la información de funcionamiento de la xTool P2 y configurar sus funciones.

②: haz clic para ir a la ayuda en línea de la xTool P2.

Información básica

• Nombre del dispositivo: establece el nombre del dispositivo.
• Modelo de láser: muestra el modelo del módulo láser.
• Clasificación de seguridad láser: muestra la clasificación de seguridad láser de la máquina, clase 1 o clase 4.
• Número de serie: muestra el número de serie del dispositivo.
• Versión del complemento: muestra la versión del complemento del dispositivo. Puedes hacer clic en Info para ver más detalles.
• Versión del firmware: muestra la versión del firmware del dispositivo. Puedes hacer clic en Buscar actualizaciones para comprobar si hay versiones más recientes y actualizar el firmware.
• Configuración Wi-Fi: muestra la dirección IP del dispositivo. Puedes hacer clic en Configurar para introducir el nombre y la contraseña de la Wi-Fi y establecer una conexión Wi-Fi.
• Condiciones de seguridad: haz clic para ver las condiciones de seguridad.

Información de trabajo

• Tiempo de trabajo: muestra el tiempo total que el dispositivo lleva procesando materiales.
• Número de operaciones: muestra el número total de veces que se ha utilizado el dispositivo.
• Tiempo en espera: muestra el tiempo total que el dispositivo lleva en espera.
• Registro de trabajo: puedes hacer clic en Exportar para exportar el registro de trabajo del dispositivo.

Ajustes del dispositivo

• Detección de la placa base: activa o desactiva la detección de la placa base en la previsualización del procesamiento. Está activada de forma predeterminada. Cuando se desactiva, no se realiza la detección de la placa base en ninguno de los modos de procesamiento.
• Ventilador de extracción: activa o desactiva el ventilador de extracción integrado del dispositivo.
  • Tiempo de extracción tras el procesamiento: establece el tiempo que el ventilador de extracción sigue funcionando una vez terminado el procesamiento.
• Aumento del brillo de fondo: aumenta el brillo del fondo. Cuando vayas a procesar un material de color oscuro o negro, puedes activar esta función para ver el material con más claridad. Cuando uses un material de color claro o muy reflectante, desactiva esta función, o el fondo podría quedar sobreexpuesto.
• Zumbador: activa o desactiva el zumbador de la máquina. Una vez desactivado, el zumbador deja de funcionar como indicador.
• Configuración de la trayectoria óptica: permite probar y modificar la trayectoria óptica. Puedes hacer clic en Probar para empezar a probar la trayectoria óptica. También puedes hacer clic para ver la guía de uso detallada.
• Importar GCode: permite importar un archivo GCode desde el disco local. Los archivos GCode compatibles con tu dispositivo, exportados desde LightBurn, se pueden importar en XCS.
• Sensibilidad de detección de llama: establece la sensibilidad del sistema de seguridad contra incendios, baja o alta.
• Brillo de la luz de relleno: establece el brillo de la luz de relleno cuando se abre la tapa.
  • Rango de configuración: 1-100
  • Establecer un valor negativo no surte efecto.
• Flujo de aire de la bomba de aire:
  • Grabar: establece el flujo de aire para el grabado. Se recomienda un flujo de aire más bajo. Rango de configuración: 30%-100%
  • Cortar: establece el flujo de aire para el corte. Se recomienda un flujo de aire más alto. Rango de configuración: 30%-100%
• Potencia de salida más baja: establece la potencia de entrada mínima de la máquina para garantizar la salida óptica del módulo láser. En teoría, cuando el módulo láser genera los haces láser correctamente, la potencia de salida es igual a la potencia de entrada. Sin embargo, con el paso del tiempo, la potencia de salida puede ser ligeramente inferior a la potencia de entrada. Si tu máquina funciona correctamente, no necesitas configurar este parámetro.
• Exportar los elementos del lienzo como GCode: exporta todos los elementos del lienzo a un archivo GCode

Ajustes de accesorios

• Devolver el material tras el procesamiento: establece si se devuelve el material a su posición inicial después de procesarlo. Esta función está activada de forma predeterminada y puedes hacer clic para desactivarla.

Ajustes de procesamiento

Nota:

• Si usas un material lanzado por xTool, puedes seleccionarlo de la lista de materiales y usar los parámetros predeterminados.
• Si usas un material de otro fabricante, puedes modificar los parámetros según los ajustes recomendados para los materiales de xTool o según tus propias pruebas.

Ajustes del material

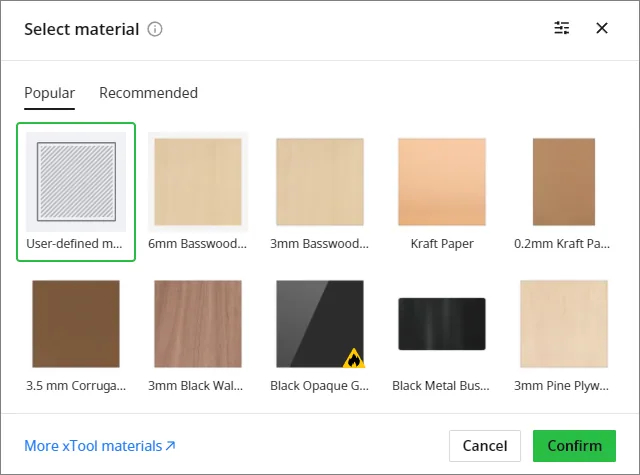

① Material

Si usas un material lanzado por xTool, selecciónalo de la lista. Si usas uno comprado a otro fabricante, configúralo como Material personalizado y establece los parámetros de procesamiento según los recomendados para los materiales de xTool o según tus propias pruebas.

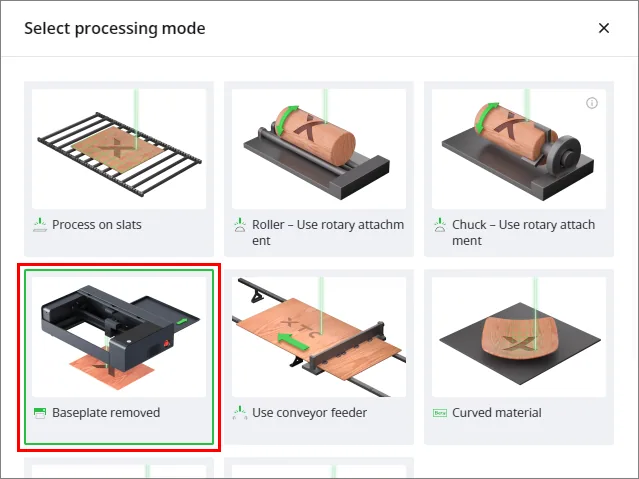

② Modo de procesamiento

Tienes que elegir un modo de procesamiento en función de tu material.

Los modos de procesamiento se describen a continuación:

• Procesar sobre listones: para procesar materiales planos con los listones colocados
• Usar accesorio rotativo: para procesar materiales cilíndricos regulares o irregulares

En este modo necesitas usar el accesorio rotativo de xTool. Para más detalles sobre cómo usar la xTool P2 con el accesorio rotativo, consulta “Usa la xTool P2 con el accesorio rotativo.”

• Placa base retirada: para procesar materiales gruesos

En este modo, XCS te permite colocar la superficie del material que se va a procesar por debajo del plano de referencia, es decir, el plano formado por la parte superior de los listones.

• Usar alimentador de cinta transportadora: para procesar materiales planos largos

En este modo necesitas usar el alimentador de cinta transportadora de xTool. Para más detalles sobre cómo usar la xTool P2 con el alimentador de cinta transportadora, consulta “Usa la xTool P2 con el alimentador de cinta transportadora.”

• Material curvo: para procesar materiales con superficies curvas

En este modo tienes que retirar todos los listones y puedes medir una zona curva de un material y proyectar objetos sobre esa zona antes de procesar el material. Para más detalles, consulta «Procesar materiales con superficies curvas con la xTool P2.»

• Preparación de pantallas: desarrollado para la xTool Screen Printer y usado para grabar pantallas de serigrafía. Para más detalles sobre cómo usar la xTool Screen Printer y preparar las pantallas, consulta xTool Screen Printer.

③ Grosor / Distancia

Si usas un material personalizado, puedes hacer clic en el icono de medición rápida para que XCS mida el grosor del material. Para medir el grosor del material en una zona concreta, puedes hacer clic en el icono de medición dirigida y seleccionar la zona que quieras medir. Si la medición automática falla, usa un calibre para medirlo e introduce su grosor.

En algunos modos de procesamiento, como Placa base retirada o Usar accesorio rotativo, verás el parámetro Distancia, que es la distancia entre la superficie superior del material y la parte inferior del módulo láser.

Si la medición automática falla, puedes medir la distancia e introducirla en XCS.

④ Vista previa de la instantánea

Actualizar fondo: usa la cámara de vista lejana para capturar imágenes. La cámara de vista lejana está fijada en la placa interior trasera. Esto le permite capturar un área más grande.

Toma cercana: usa la cámara de vista cercana para capturar imágenes en cualquier posición dentro del área de procesamiento.

 ⑤ Trayectoria de procesamiento

Puedes configurar la trayectoria de procesamiento como planificación automática o por capas.

Planificación automática: los objetos se procesan según el algoritmo de trayectoria de procesamiento predeterminado. Por lo general, los objetos primero se graban y después se cortan.

Definición personalizada

En la planificación personalizada puedes determinar la trayectoria y la forma de escaneo, y si se procesa por capas.

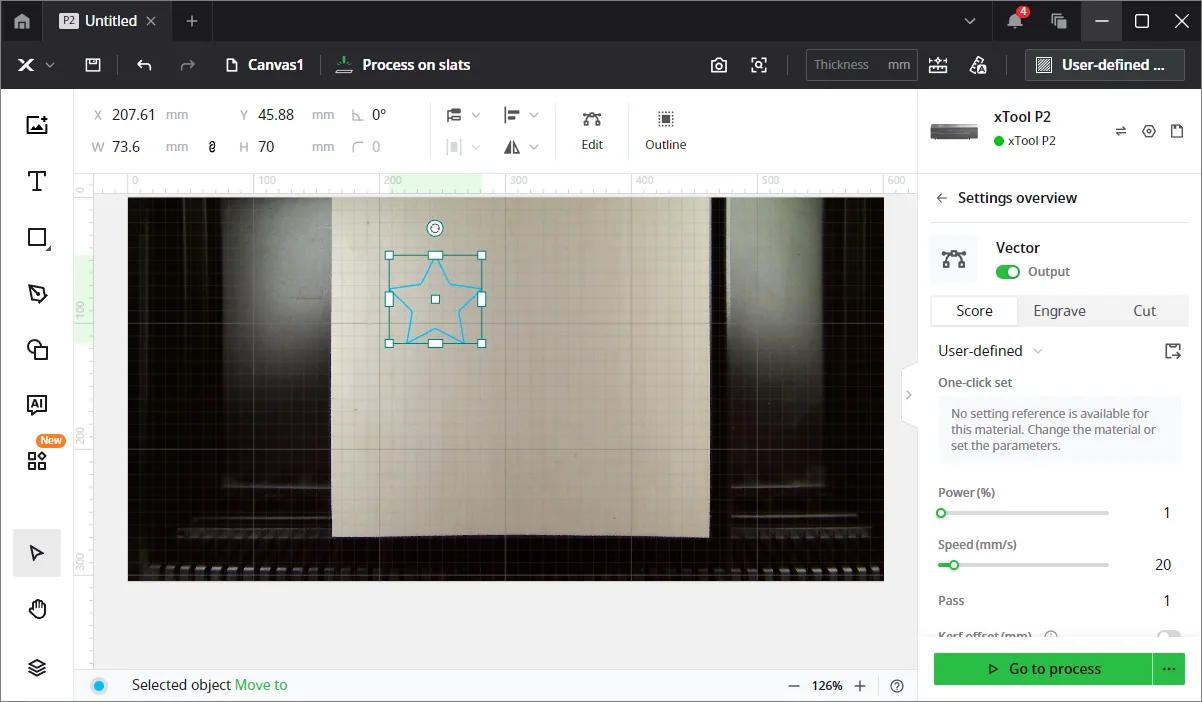

Ajustes del objeto

Después de seleccionar el objeto en el lienzo, puedes especificar los ajustes del objeto, incluidos los ajustes de vector y de mapa de bits.

Ajustes de vector

Ajustes de mapa de bits

Para más detalles sobre estos ajustes, consulta Descripción de las funciones del editor de XCS (V2.1).

Iniciar el procesamiento

(1) Después de configurar los parámetros, haz clic en Ir a procesar.

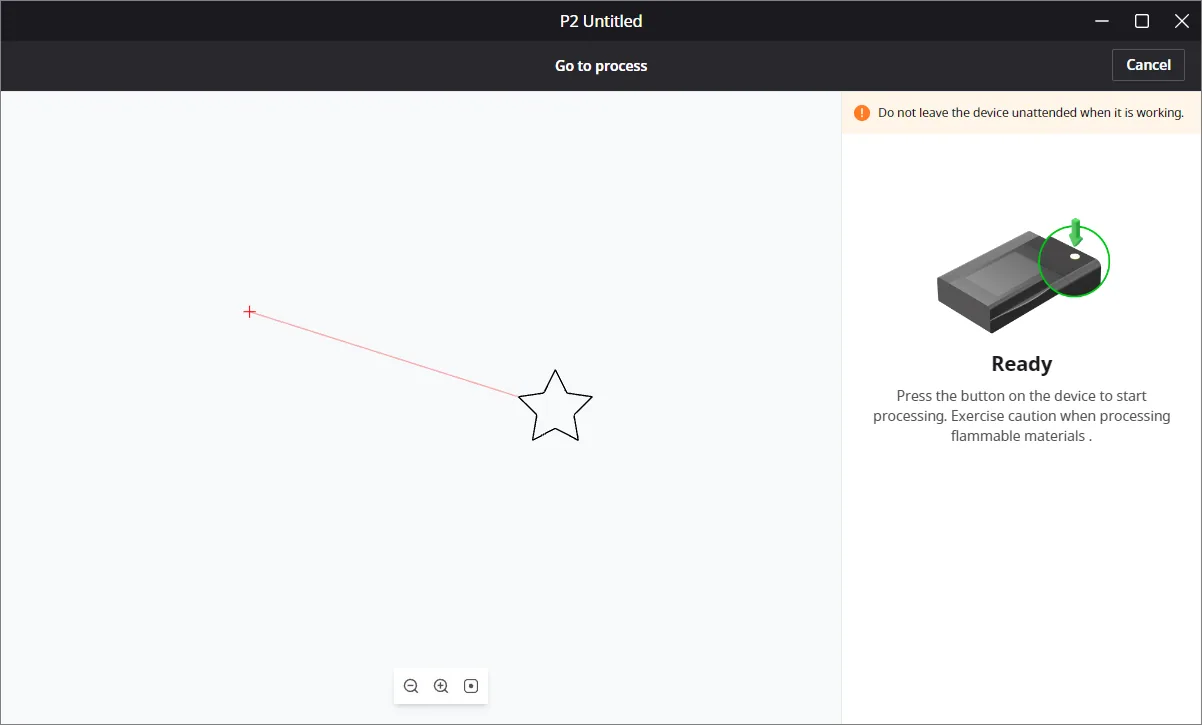

Se muestra la ventana Vista previa.

Durante la vista previa puedes acercar o alejar el objeto, o restaurarlo para que se ajuste a la pantalla.

(2) Haz clic en Iniciar en la esquina superior derecha.

(3) Pulsa el botón del dispositivo para empezar el procesamiento.

También puedes hacer clic en Atrás para cancelar el procesamiento.

(4) Espera a que termine el procesamiento.
