Este artículo ofrece los pasos de diagnóstico para los casos en que la luz roja coaxial de la grabadora láser P2S no se muestra durante la calibración de la trayectoria óptica. Este problema suele deberse a una de las siguientes causas:

1. Errores en el proceso de calibración: operación incorrecta durante la secuencia de calibración en el software xTool Creative Space (XCS).
2. Problemas de hardware: posible fallo del módulo de luz roja o de sus componentes asociados.

💡 Definición: una luz roja coaxial, en el contexto de las máquinas de grabado o corte láser, es un haz de luz roja alineado con (o cerca de) la trayectoria óptica del haz láser principal. Su propósito principal es ayudar en:
1. Calibración: ayudar a los usuarios a confirmar visualmente la alineación del láser durante el proceso de calibración de la trayectoria óptica;
2. Diagnóstico: proporcionar una referencia visual para diagnosticar problemas del sistema láser.

Requisito previo

1. Un ordenador con XCS instalado
2. Cinta de carrocero

Procedimiento de diagnóstico

#1 Para posibles errores de operación

Verificar la activación de la luz roja coaxial

1. Enciende la máquina y conecta el cable USB entre la máquina y el ordenador, asegurándote de que XCS está completamente cerrado.

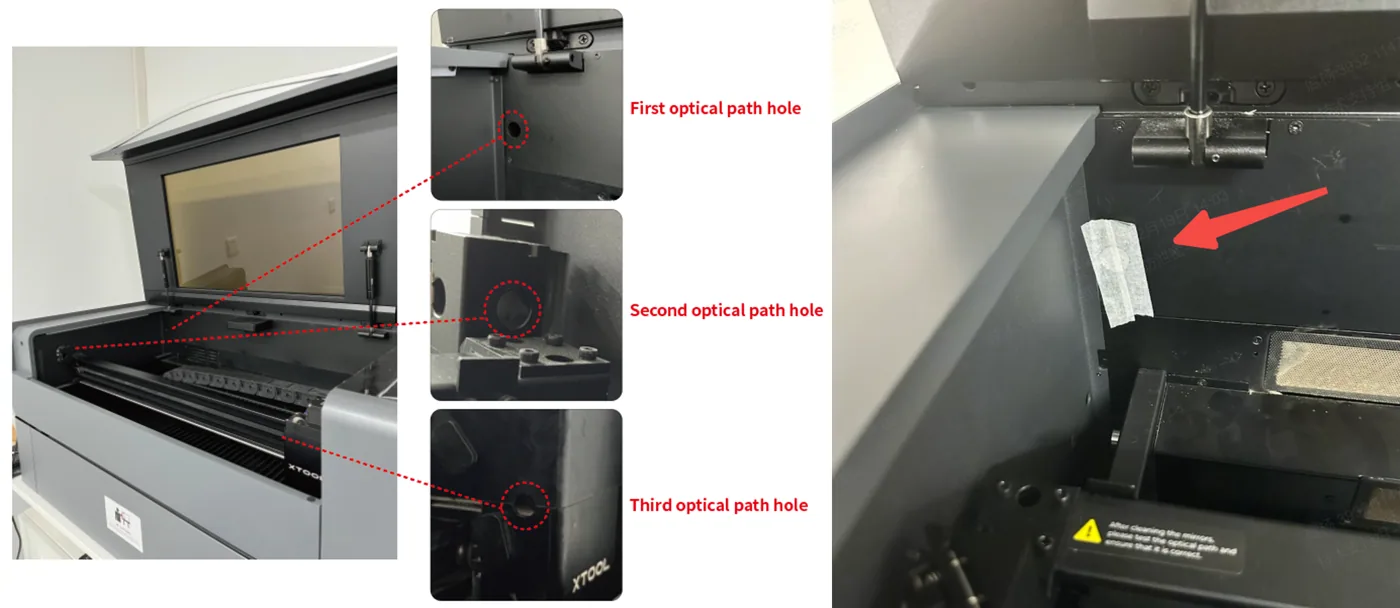

2. Coloca un trozo de cinta de carrocero sobre el primer orificio de la trayectoria óptica de la máquina.

1. Abre un navegador web e introduce las siguientes URL en orden (asegúrate de que cualquier VPN esté DESACTIVADA, ya que puede afectar a la ejecución de los comandos).
   • ENCENDER la luz roja coaxial: 201.234.3.1:8080/peripherals?type=CoaxialIrLight&action=on
   • APAGAR la luz roja coaxial: 201.234.3.1:8080/peripherals?type=CoaxialIrLight&action=off

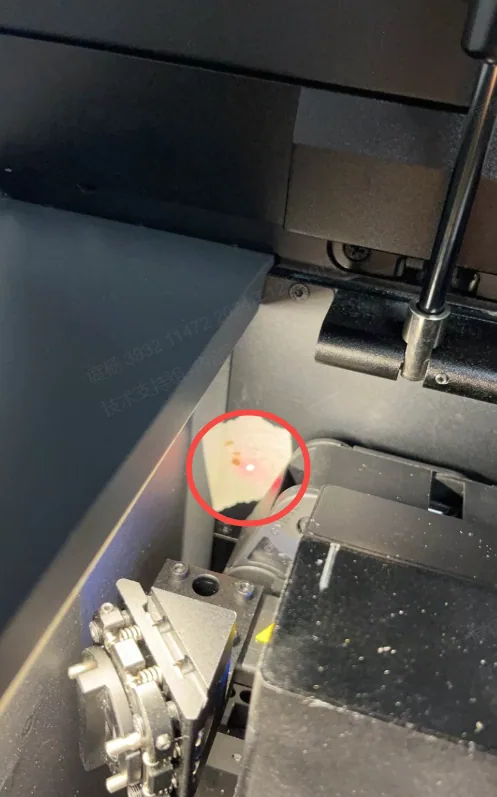

1. Tras encender la luz roja, pulsa Intro y observa si la luz roja se ilumina sobre la cinta de carrocero. Si la luz roja funciona, indica un error de operación durante la calibración; en caso contrario, pasa al siguiente paso.

#2 Para un posible problema de hardware del módulo de luz roja coaxial

Inspeccionar las conexiones del módulo de luz roja

1. Apaga y desenchufa la máquina.
2. Retira con cuidado la cubierta superior trasera de la máquina siguiendo esta guía en vídeo:

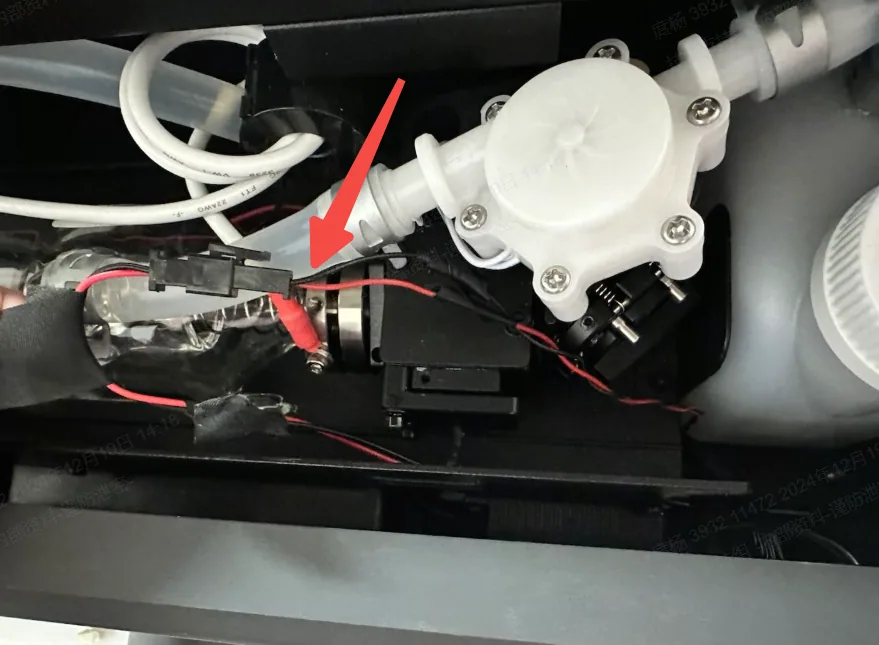

3. Inspecciona visualmente el cable de conexión del módulo de luz roja en busca de daños o roturas.
   • Si el cable está roto, y si te sientes seguro y cualificado, intenta volver a conectar los cables. (Ten en cuenta que un recableado incorrecto puede provocar más problemas).

*Aplicar un método de calibración alternativo (si es necesario):

• Si el módulo de luz roja no funciona correctamente, y si necesitas usar la máquina de inmediato, puedes recurrir al antiguo método de calibración usado para la P2:

  Nota: se trata de una solución provisional, no de una solución permanente.

Contactar con el soporte para la sustitución del hardware

• Si los pasos anteriores no resuelven el problema, y sobre todo si la luz roja es crítica para tu proceso, ponte en contacto con el soporte técnico de MDPI para solicitar la sustitución del componente de luz roja (tubo láser).

¿Necesitas más ayuda?

Si necesitas asistencia personalizada, ponte en contacto con el soporte técnico de MDPI y nuestro equipo te atenderá.
