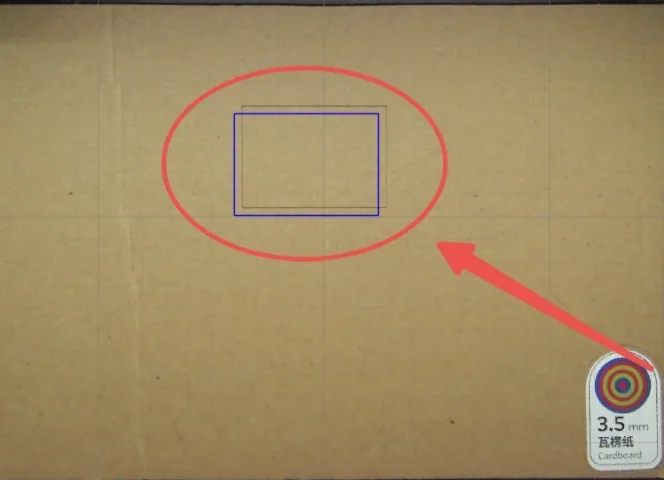

• Existe una discrepancia importante entre la posición de procesado real del dispositivo y la posición del patrón en el software.

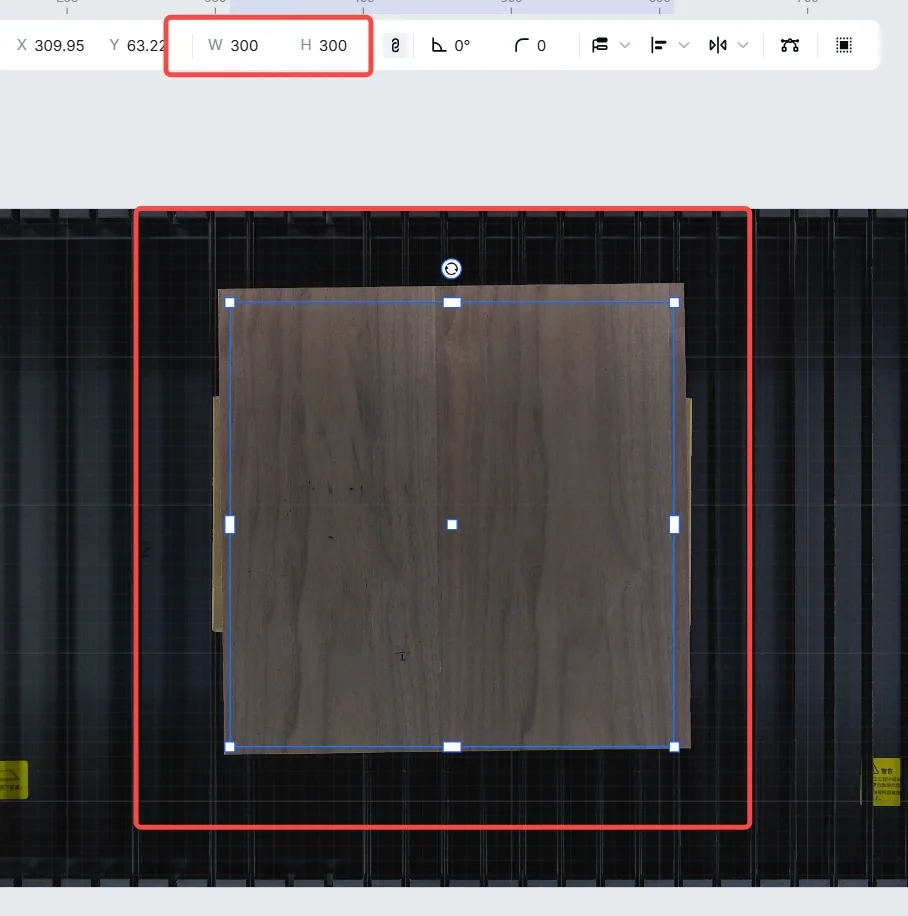

• Existe una discrepancia importante entre el tamaño de los elementos en las fotos y sus dimensiones reales.

 Posibles causas

1. Mala planitud del material
2. Instalación incorrecta de los listones / placa base desnivelada
3. Medición imprecisa
4. Movimiento del material
5. Problema de calibración de la cámara

Requisito previo

Esta solución es válida tanto para la cámara de visión lejana como para la de visión cercana.

• Error de posicionamiento de la cámara

Es la desviación entre la posición del objeto procesado en la imagen captada por el software y la posición de procesado real de su patrón. Este error está directamente relacionado con factores como la planitud del material, la precisión de la medición de distancia y las tolerancias de montaje, por lo que no se puede evitar por completo. Además, cuanto más cerca del borde esté la posición de procesado, o cuanto más se desvíe la altura de la posición de procesado respecto a la altura de la superficie superior de los listones, mayor será el error.

Confirma primero si el error de posicionamiento de la cámara es normal antes de tomar cualquier medida.

• Descripción de la precisión de posicionamiento

Al usar el posicionamiento por cámara, si se procesa un material de 3 mm en el centro del área de procesado, la precisión de posicionamiento de la cámara de visión lejana y la de visión cercana es la siguiente:

• La precisión de posicionamiento teórica de la cámara de visión lejana es de 1 mm.
• La precisión de posicionamiento teórica de la cámara de visión cercana es de 0,5 mm.

Si, en estas condiciones, la desviación de la precisión de posicionamiento de la cámara de tu dispositivo es significativamente mayor que el valor teórico, indica un problema con el posicionamiento de la cámara. Puedes consultar este artículo para diagnosticarlo.

• Cómo medir el error de posicionamiento de la cámara

Una vez finalizado el procesado, actualiza la cámara.

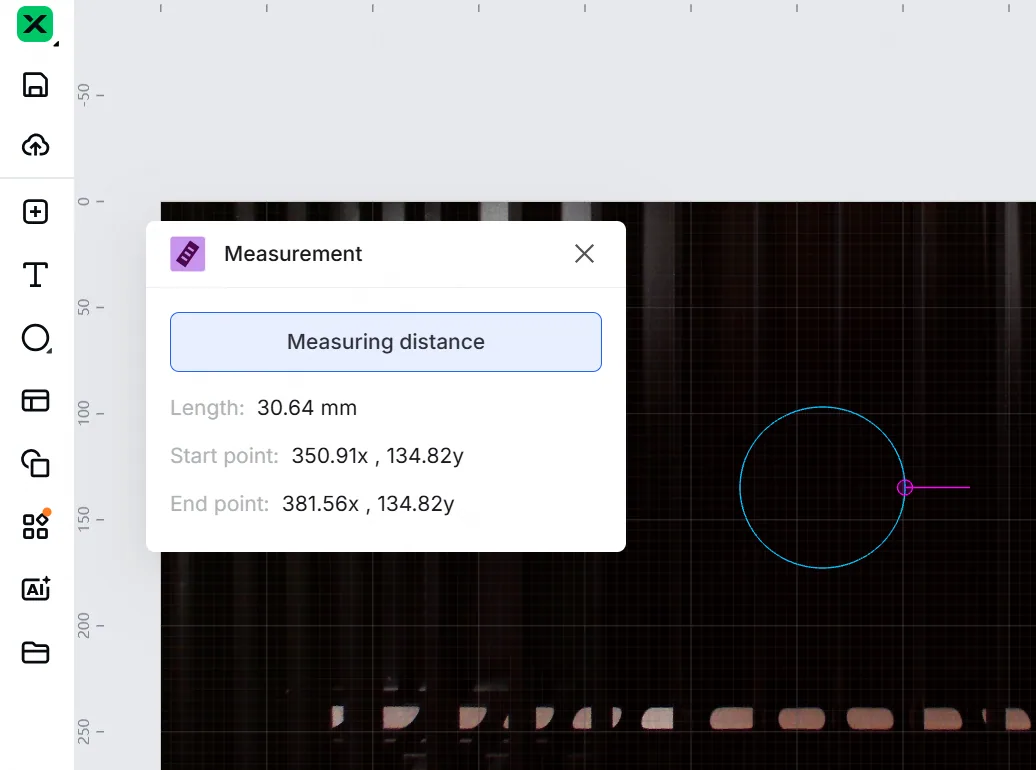

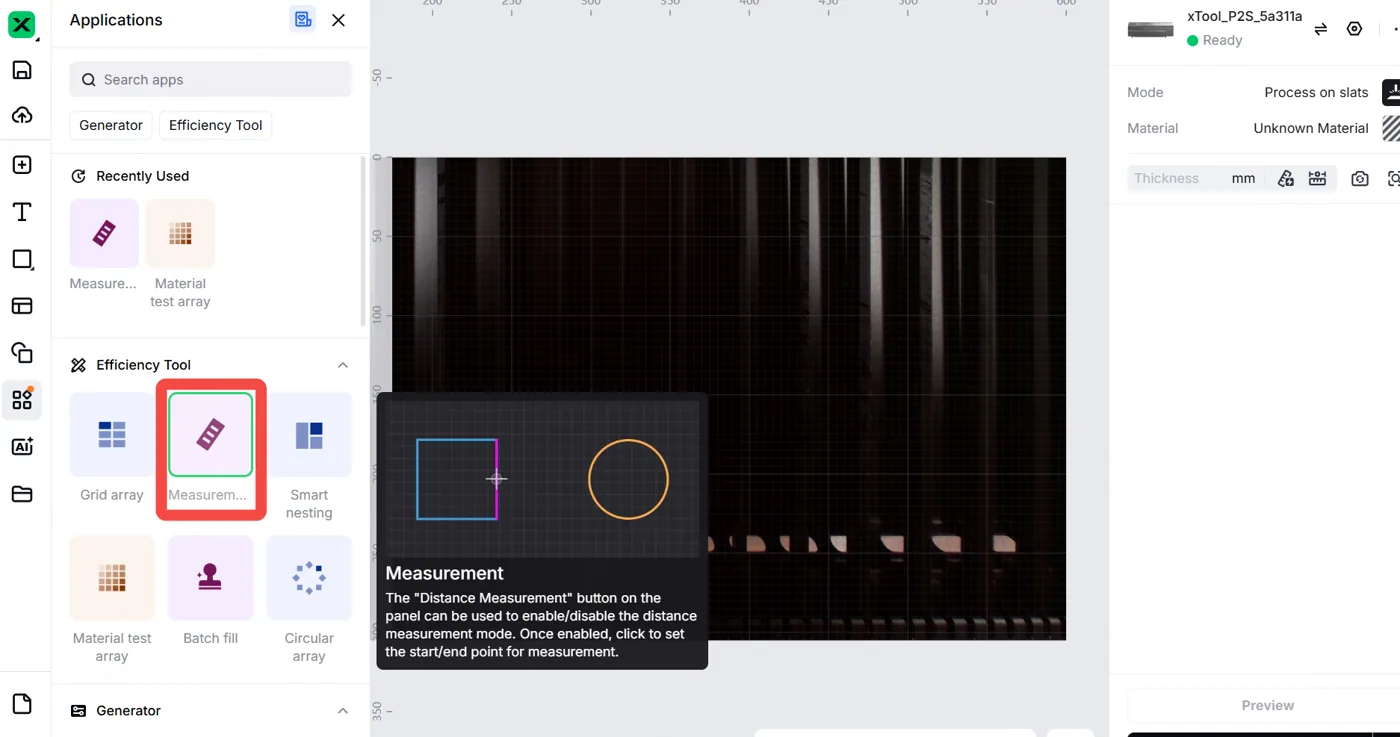

Puedes usar la función de medición integrada para medir la distancia entre la posición del segmento de línea en el software y la posición procesada real. Esa distancia es el error causado por el posicionamiento de la cámara.

• Si la precisión de posicionamiento está dentro de un rango razonable, no es necesaria ninguna acción.
• Si la precisión de posicionamiento de la cámara es normal pero aún así no cumple tus requisitos de precisión, puedes hacer primero una prueba de procesado con material, determinar la posición y la altura de procesado finales, y proceder después con el procesado definitivo.

Procedimientos de diagnóstico

1. Comprobar la planitud del material

Asegúrate de que el material está plano, sin alabeos ni deformaciones. Si el material no está plano, los errores de posicionamiento serán mayores en las zonas deformadas; sustitúyelo por una pieza de material plana antes de continuar con el procesado.

2. Comprobar la instalación de los listones

Asegúrate de que los listones están bien instalados y quedan nivelados.

3. Comprobar el estado de la medición de distancia

La relación de zoom de la imagen de vista previa de la cámara cambia con la altura del material. Comprueba si se volvió a medir la distancia antes de procesar.

Si la altura real del material no coincide con la distancia medida, el tamaño del material en la imagen no coincidirá con su tamaño real, lo que en última instancia afectará a la precisión del posicionamiento por cámara.

4. Comprobar la colocación del material

Comprueba si el material se mueve por el flujo de aire de la boquilla durante el procesado. Si es así, fija el material con pinzas para material o con cinta de carrocero antes de continuar.

5. Comprobar los módulos de cámara

Asegúrate de que el módulo de cámara está bien sujeto. Si está suelto, consulta la guía para volver a fijarlo.

• Para la cámara de visión cercana: sustituir la cámara de visión cercana y su placa de luz de relleno de la xTool P2.
• Para la cámara de visión lejana: sustituir la cámara de visión lejana de la xTool P2.

6. Comprobar la posición de la medición de distancia

La imagen de vista previa de la cámara se escala en función del valor de altura del material medido. Si el material no es un plano liso, asegúrate de que el punto de medición se encuentra en el plano de procesado del material.

Por ejemplo, al procesar material cilíndrico con un accesorio rotatorio, asegúrate de que el punto de medición se encuentra en el punto más alto del material cilíndrico.

7. Usar la función “Toma cercana”

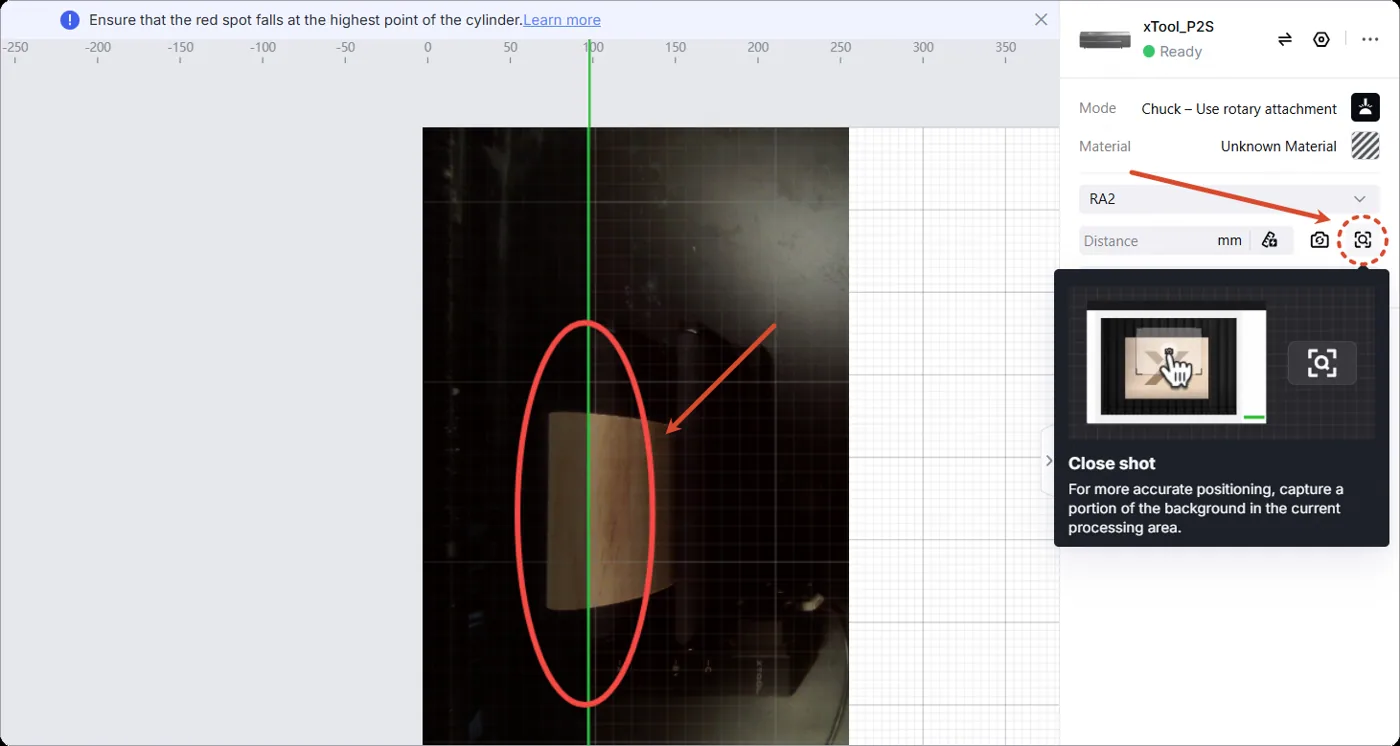

Al procesar materiales cilíndricos o esféricos (sobre todo al usar un accesorio rotatorio), como la superficie mecanizada no es plana, tras el escalado del material por el software, el material de la foto puede mostrar una distorsión y un estiramiento evidentes. En ese caso, el posicionamiento de visión lejana puede no localizar con precisión el punto más alto del material.

Se recomienda que, tras completar la medición de distancia, uses Toma cercana para el posicionamiento.

8. Realizar la calibración de la cámara

Si la discrepancia persiste tras las comprobaciones anteriores, indica que es necesario calibrar la cámara.

Para la cámara de visión cercana: calibrar la cámara de visión cercana de la P2/P2S.

Para la cámara de visión lejana: calibrar la cámara de visión lejana de la P2/P2S.

Si nada de lo anterior funciona

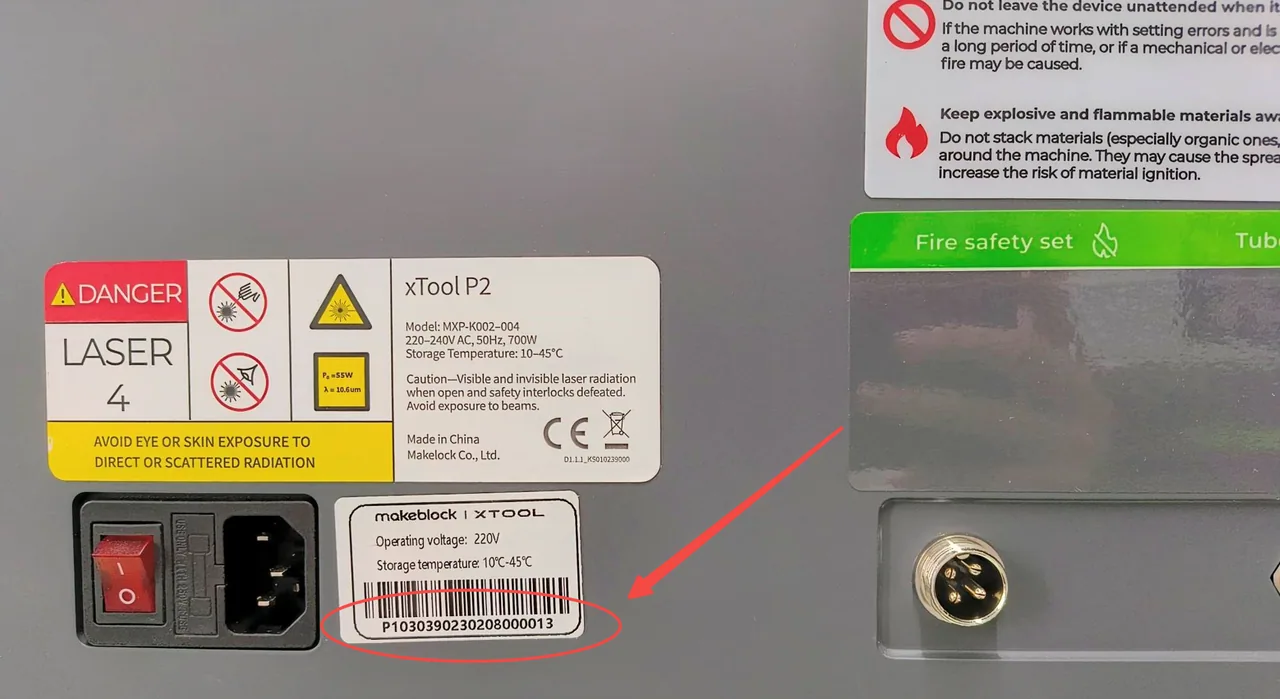

Si tienes cualquier duda, reúne los pasos de diagnóstico que hayas realizado y el número de serie (SN) del producto, graba un vídeo del problema y ponte en contacto con el soporte técnico de MDPI para recibir más ayuda.
