Las superficies curvas están presentes en aplicaciones muy variadas, desde piezas de automóvil hasta mobiliario y diseño de productos. Una medición precisa de estas superficies es esencial para garantizar un ajuste y un funcionamiento correctos. Aquí es donde resulta útil la serie xTool P2, que ofrece una solución fiable y eficiente para medir y procesar diversas superficies curvas. En este artículo te guiaremos por el procedimiento de medición.

¿Qué es la superficie giratoria?

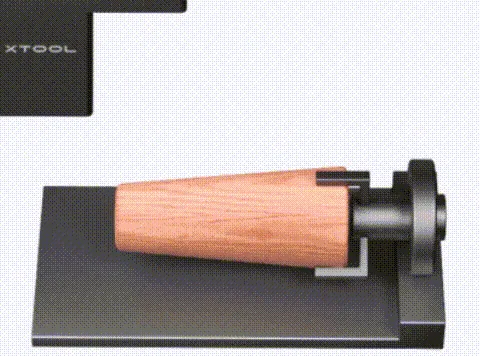

Un cilindro se forma al girar una curva 360 grados alrededor de un eje fijo.

Iniciar la medición

Paso 1 – Prepara el material que se va a procesar

Prepara el material y el Rotary Attachment, e introdúcelos en el dispositivo. Conecta el Rotary Attachment al dispositivo.

Paso 2 – Selecciona el modo de procesamiento

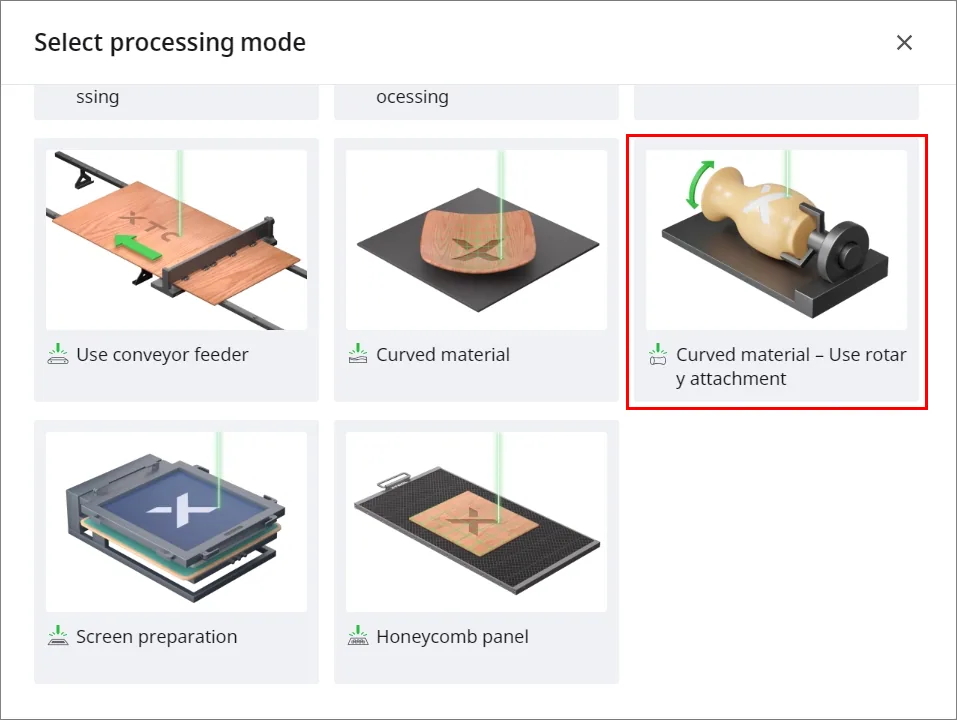

Asegúrate de que tu dispositivo está conectado a XCS. Selecciona Material curvo – Usar Rotary Attachment.

Paso 3 – Marca el área de procesamiento

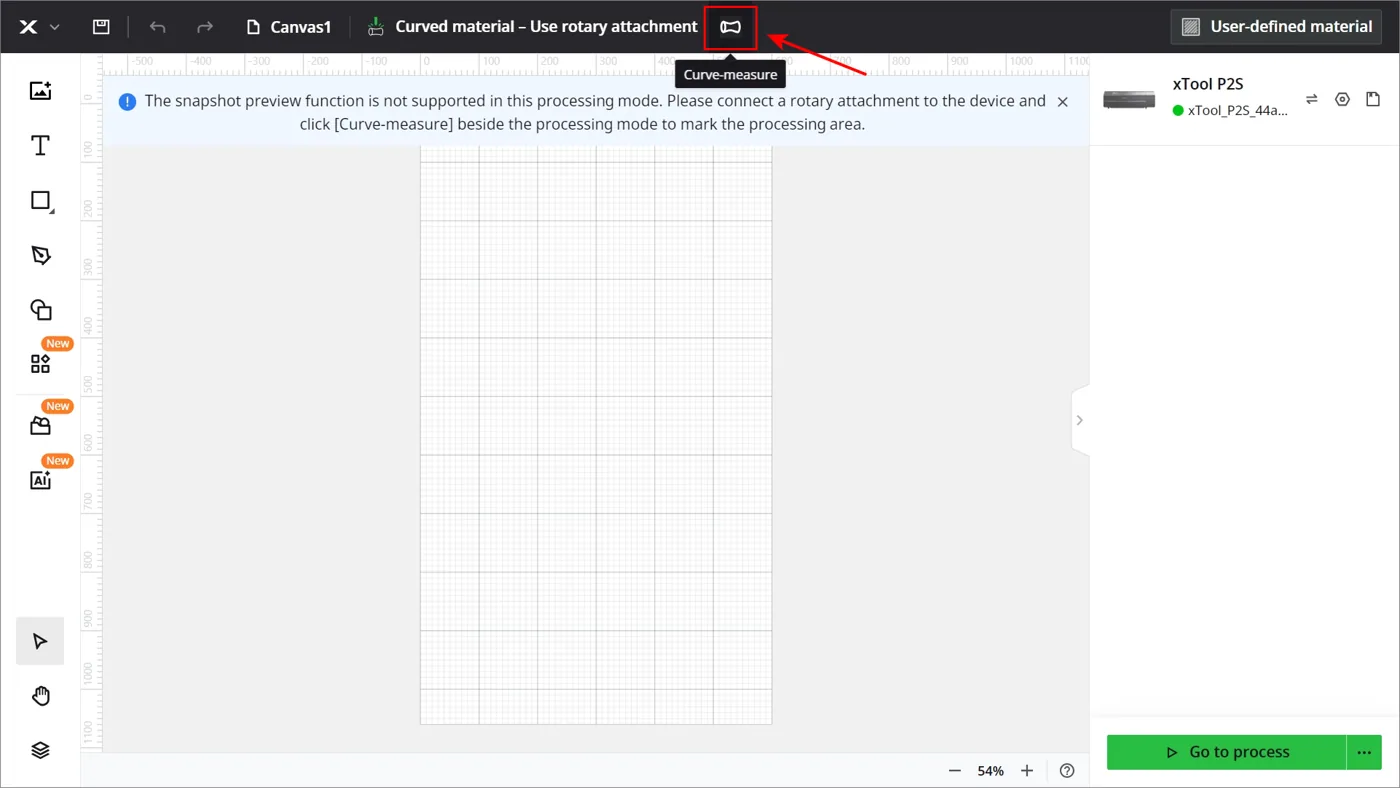

1. Haz clic en el icono para marcar el área de la superficie giratoria.

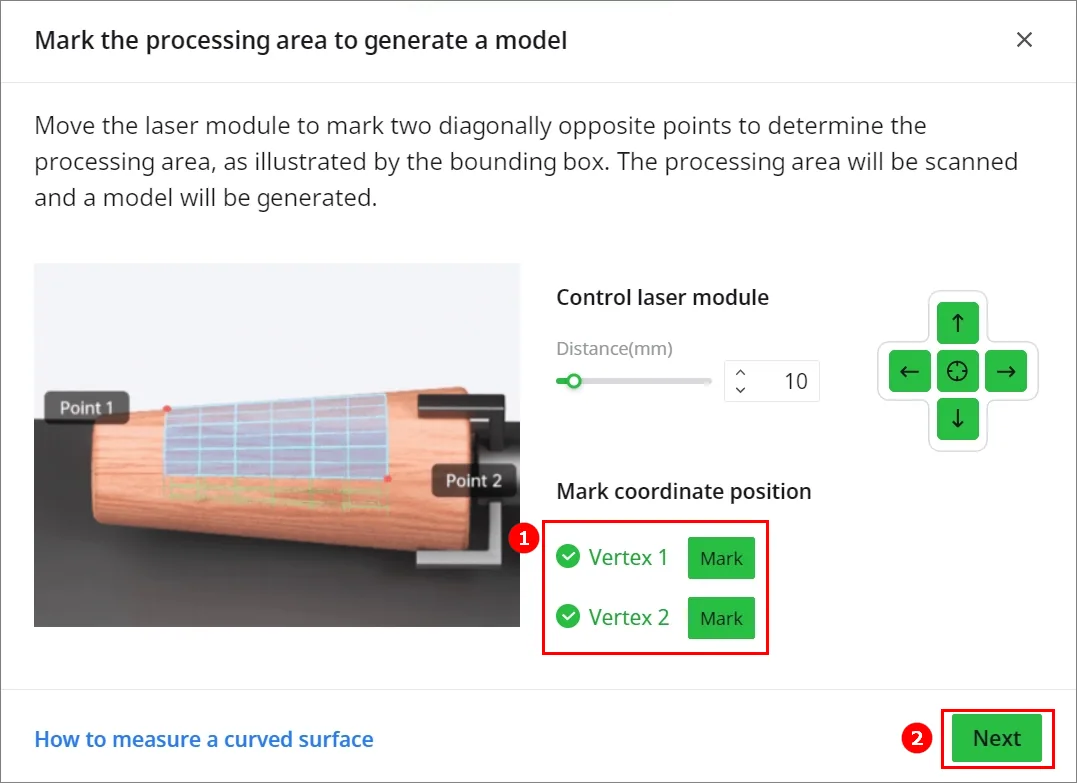

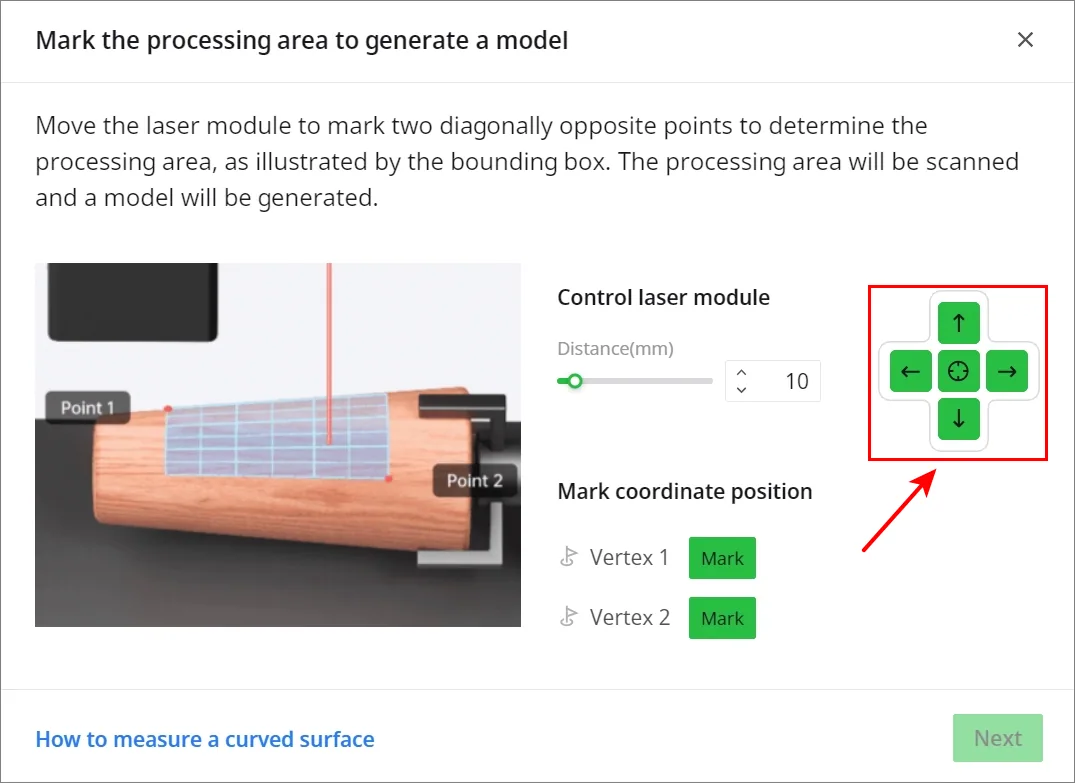

2. Mueve el módulo láser para marcar dos puntos en diagonal haciendo clic en la flecha de XCS. Puedes ajustar la distancia de control deslizando la barra o introduciendo el número.

3. Cuando el punto 1 esté determinado, haz clic en Marcar del Vértice 1.

Después mueve el módulo láser y haz que el punto 2 caiga en el lado diagonalmente opuesto del material. Haz clic en Marcar del Vértice 2.

El área de procesamiento queda marcada. Haz clic en Siguiente.

Paso 4 – Mide la densidad

Por lo general, el número de filas y columnas se genera de forma predeterminada en XCS.

Las superficies con mayor curvatura requieren más puntos de medición para un modelado preciso, ya que un número insuficiente de puntos puede dar lugar a un modelo inexacto. Puedes establecer la densidad de procesamiento del material seleccionando el número de filas y columnas.

Tras establecer la densidad de medición, haz clic en Medir.

Paso 5 – Comprueba el resultado e inserta el objeto

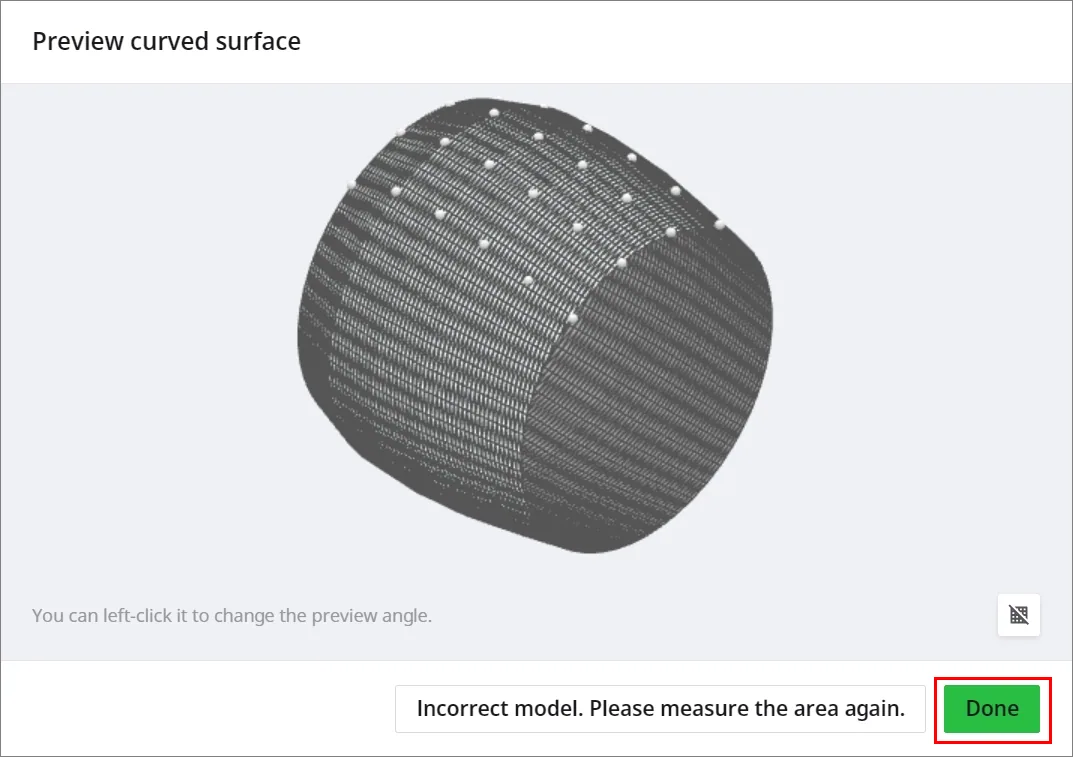

1. Cuando se genere la superficie curva, puedes hacer clic con el botón izquierdo para cambiar el ángulo de la vista previa.

2. Si el resultado es bueno, haz clic en Hecho. O puedes hacer clic en Modelo incorrecto. Vuelve a medir el área para medir de nuevo.

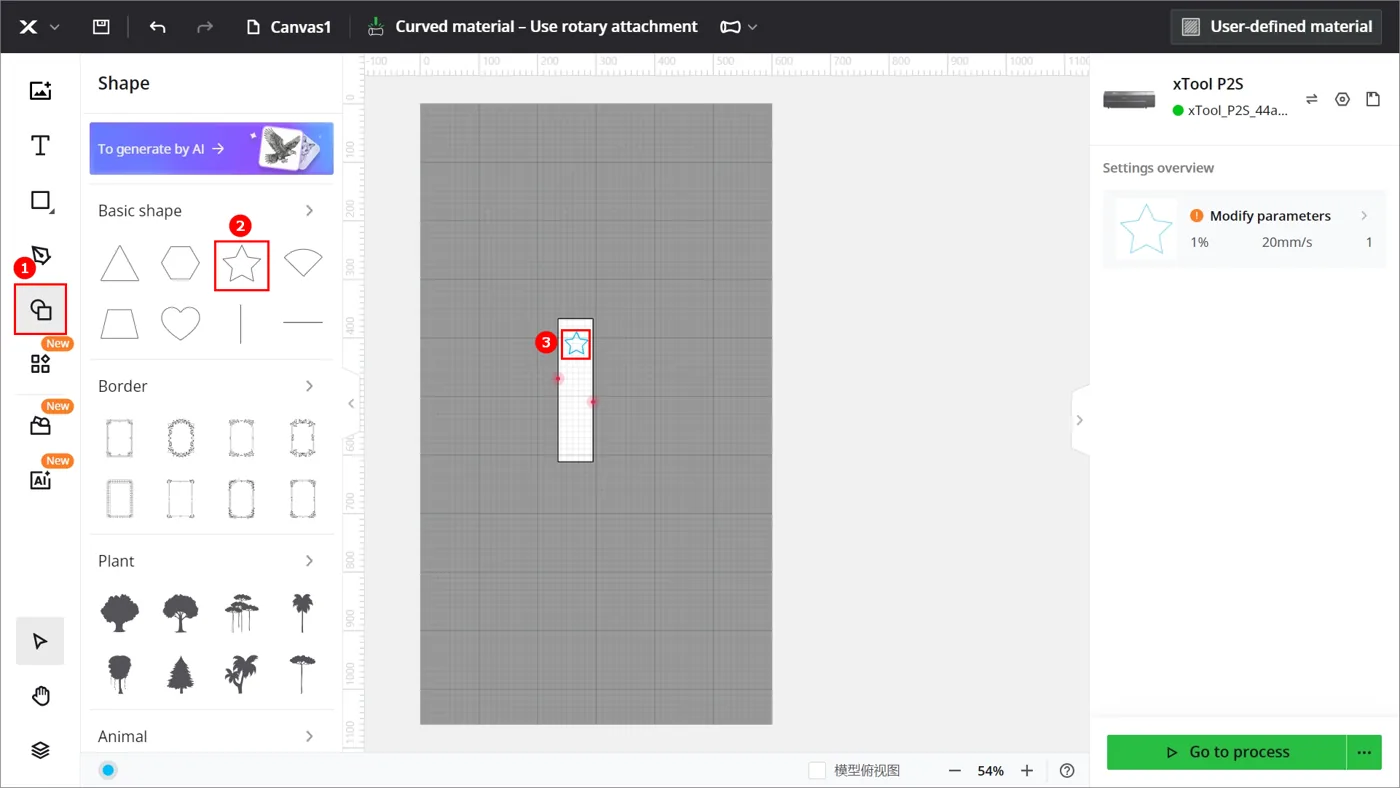

3. Inserta el objeto en el lienzo. La posición del objeto no debe sobrepasar el área blanca.

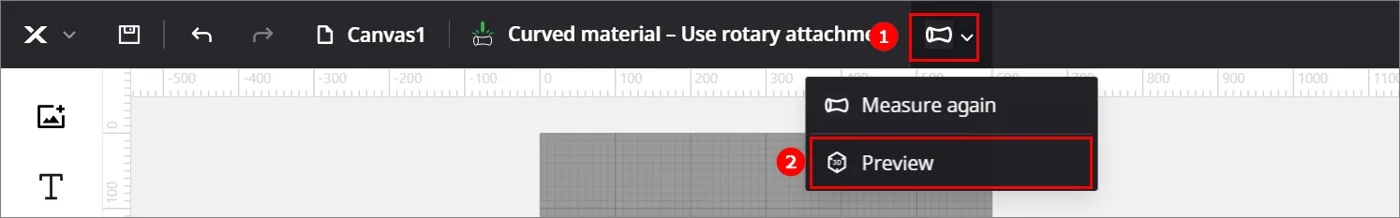

4. En la parte superior de XCS, haz clic en el icono y selecciona Vista previa para comprobar el objeto sobre el modelo.

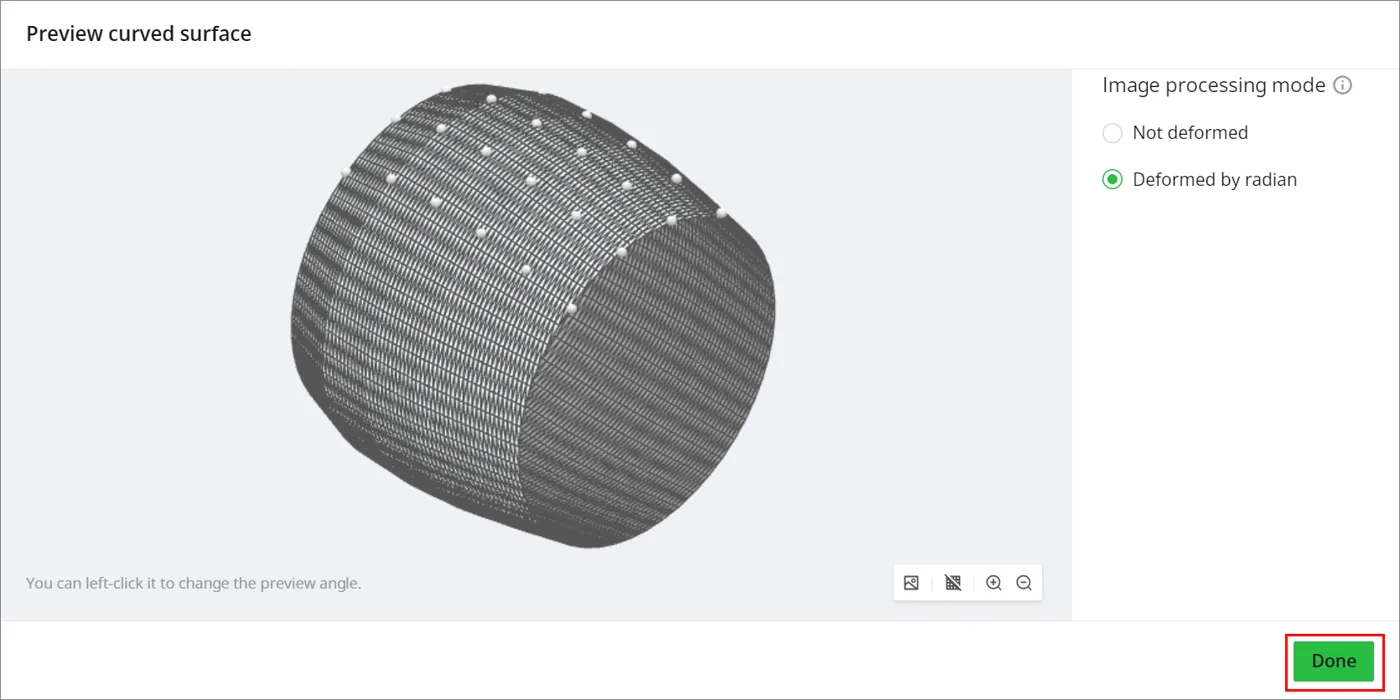

Puedes seleccionar el modo de procesamiento de imagen: sin deformar o deformado por radian.

Si quieres una vista más clara, puedes ocultar las líneas de cuadrícula haciendo clic en .

Paso 6 – Inicia el procesamiento

Una vez confirmados el modelo y el objeto, configura los parámetros e inicia el procesamiento.

Precauciones

• Para garantizar una seguridad óptima durante el procesamiento, el modelo generado mediante la medición no se guardará con el archivo.
• Presta mucha atención al procesamiento y no lo dejes sin vigilancia. En caso de cualquier anomalía, pulsa de inmediato el interruptor de parada de emergencia.
• Al marcar el área de procesamiento, mueve el módulo láser únicamente haciendo clic en la flecha de XCS, no con la mano.
