⚠️ Nota: Esta guía se aplica a la xTool P2 y P2S.Descripción general

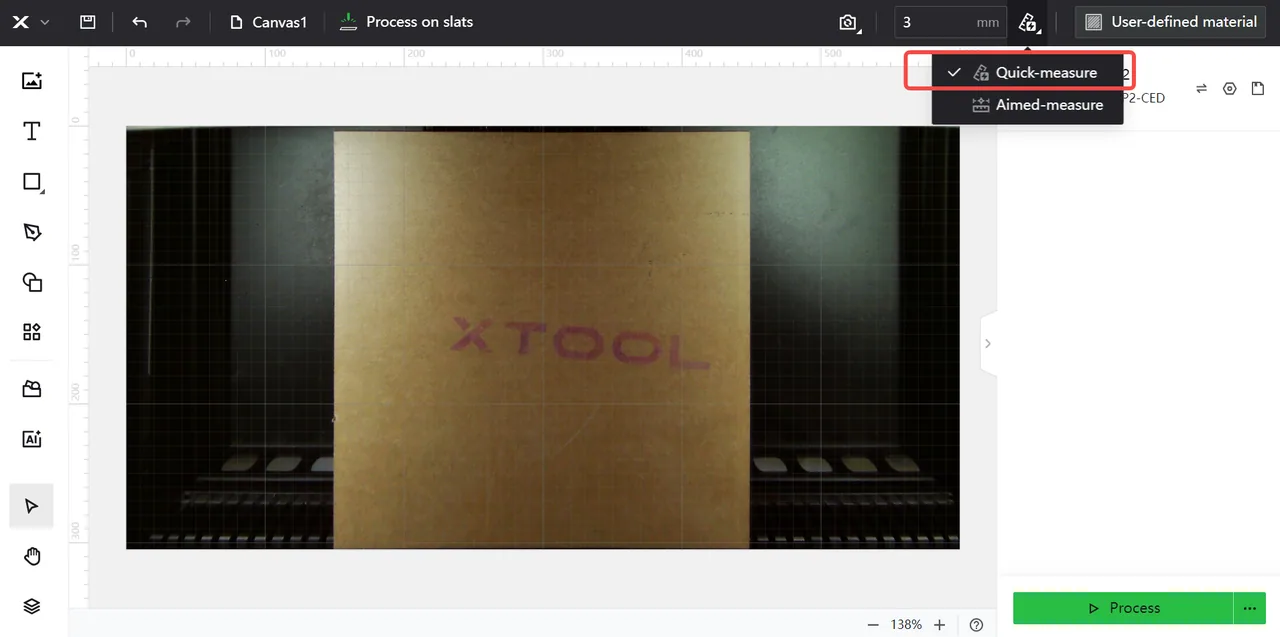

Al usar la función Quick Measure en modo listones, puedes encontrar errores de medición superiores a 1 mm. Esta guía proporciona instrucciones paso a paso para calibrar la Quick Measure de la P2/P2S, garantizando que el error de medición se reduzca dentro del límite aceptable de 1 mm.

Antes de la calibración

Comprueba 2 aspectos

Si estos pasos de comprobación resuelven el error de medición, puede que no sea necesario calibrar la Quick Measure.

1. Asegúrate de que el material esté plano y los listones rectos. Si alguno está deformado, ajústalo o sustitúyelo.
2. Evita usar materiales transparentes o muy reflectantes para la calibración, ya que pueden provocar errores de medición. Si es necesario, cubre esos materiales con papel blanco.

Requisitos previos

Herramientas necesarias

1. Un ordenador con Windows o Mac.
2. xTool Creative Space (versión 2.3 o superior).
3. Una herramienta de calibración por infrarrojos.

• Puedes ponerte en contacto con el soporte técnico de MDPI para obtener la herramienta de calibración por infrarrojos necesaria para el proceso de calibración.

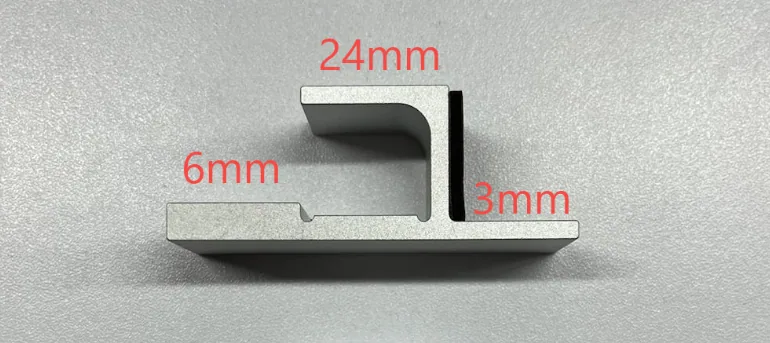

• Como alternativa, puedes imprimir la herramienta en 3D con materiales de color claro. Para una calibración precisa, pinta o cubre de negro las zonas con esponja negra (consulta la Figura 1). Descarga el archivo del modelo 3D aquí: Modelo 3D de la herramienta de calibración .

Procedimiento de calibración

#1 Acceder a los ajustes del dispositivo

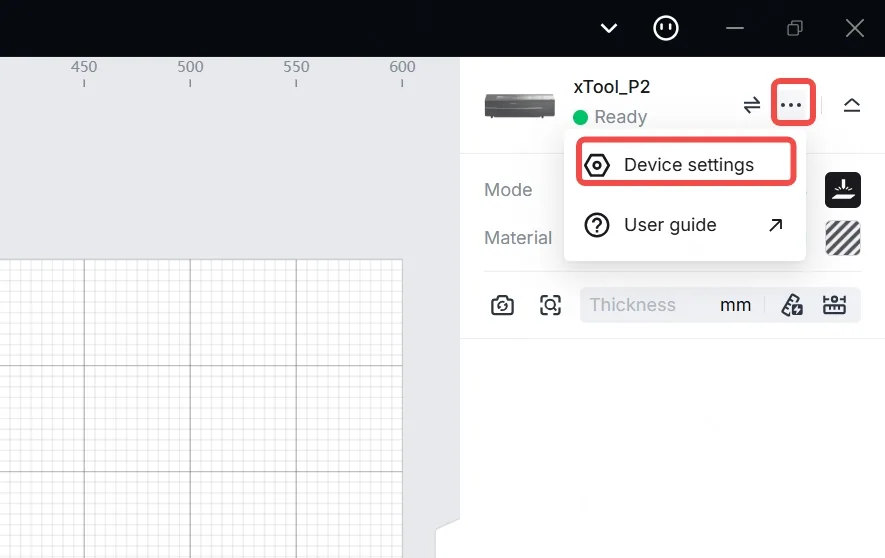

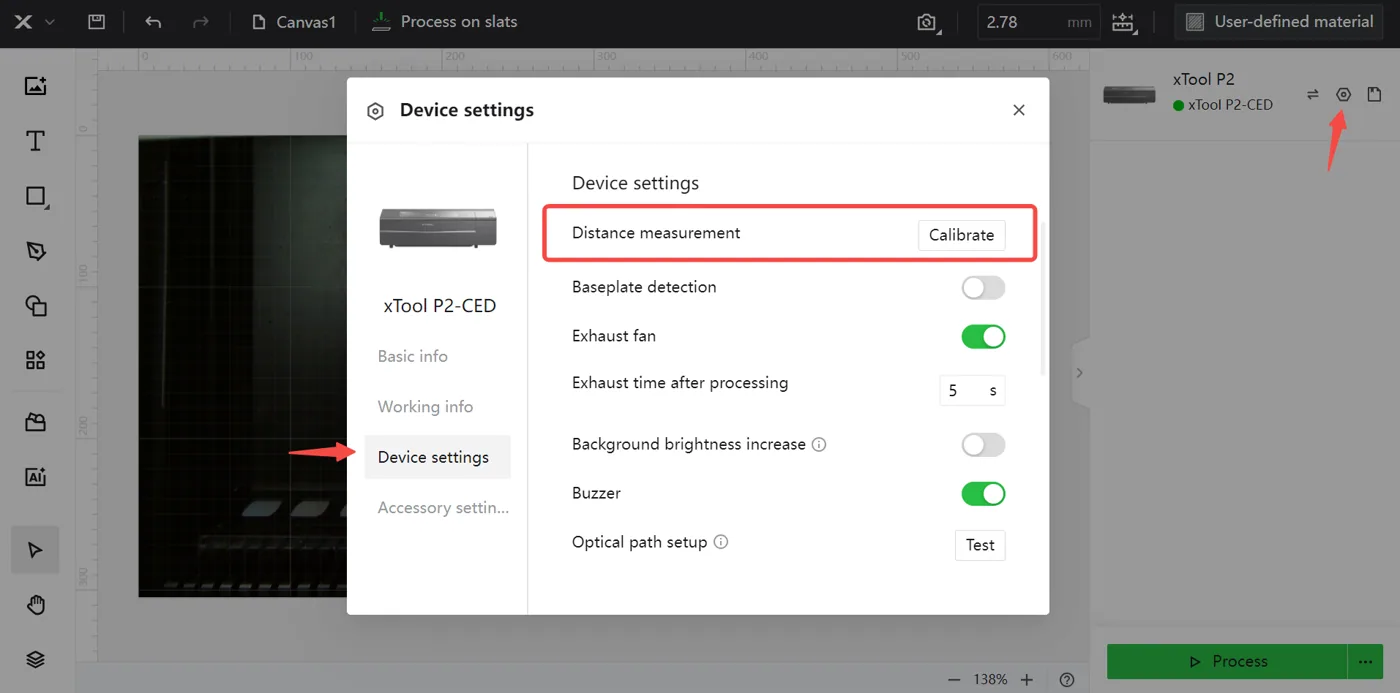

• Abre Ajustes del dispositivo haciendo clic en el icono del engranaje de la esquina superior derecha tras conectar el ordenador a la máquina.
• Según el sistema operativo de tu ordenador, pulsa el atajo de teclado correspondiente para cargar la «Medición de distancia»:
• • Para Windows: Ctrl+Shift+C
  • Para Mac: Command+ Shift ⇧ +C
• En la sección Medición de distancia , haz clic en Calibrar.

#2 Selección del método de calibración y preparación

• Selecciona el método de calibración correspondiente.

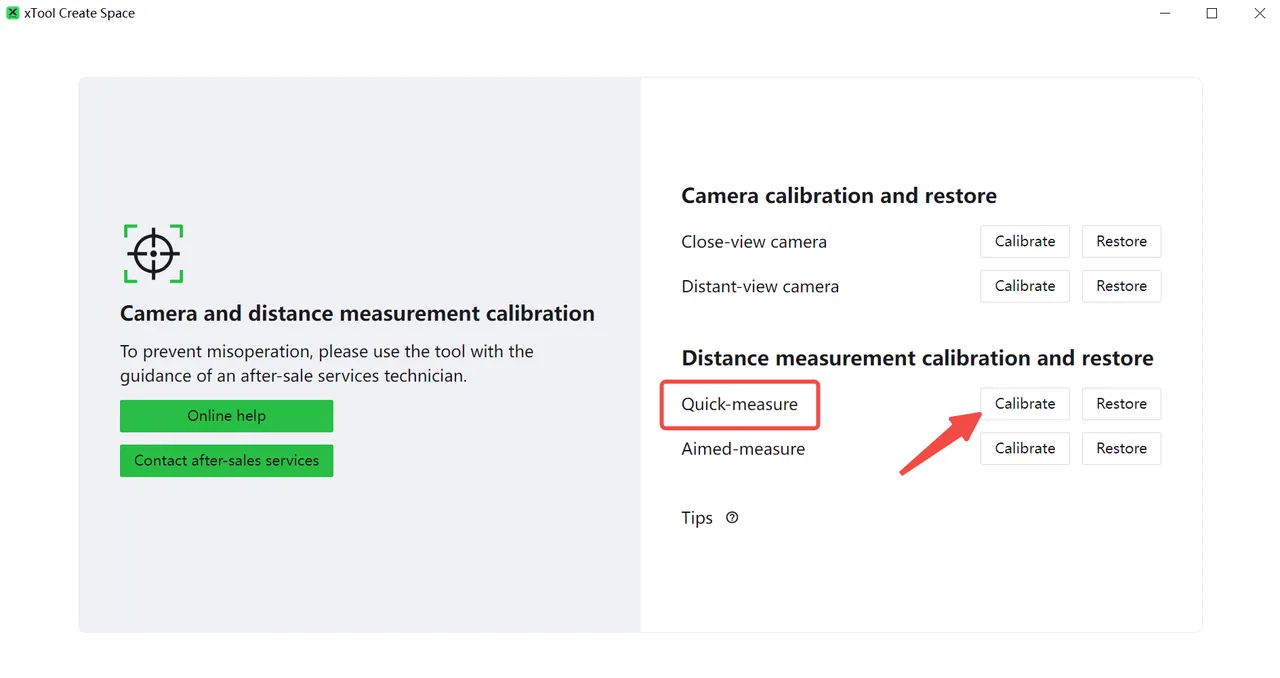

• • En la sección Quick Measure , haz clic en Calibrar.

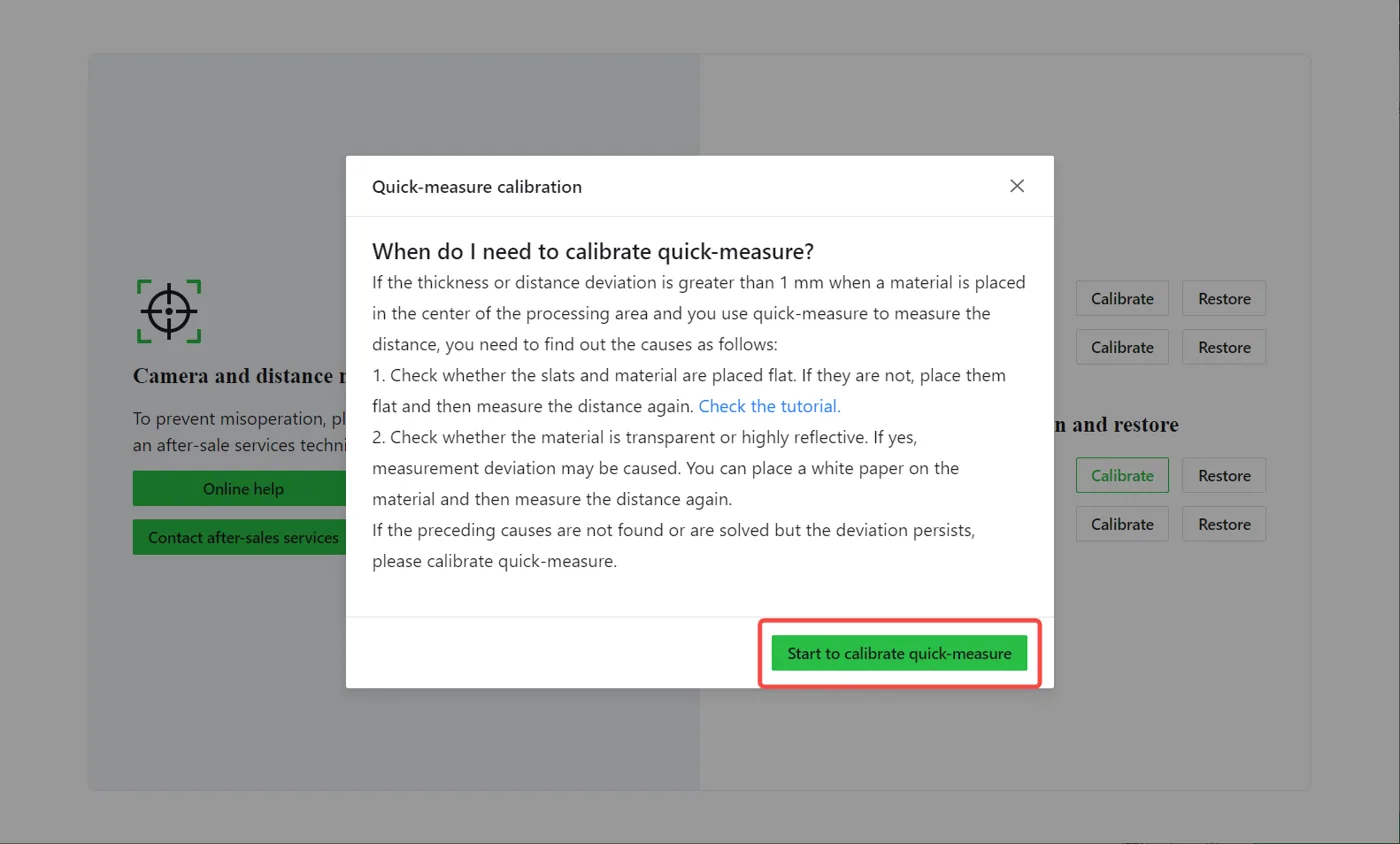

  • Haz clic en Iniciar la calibración de Quick Measure.

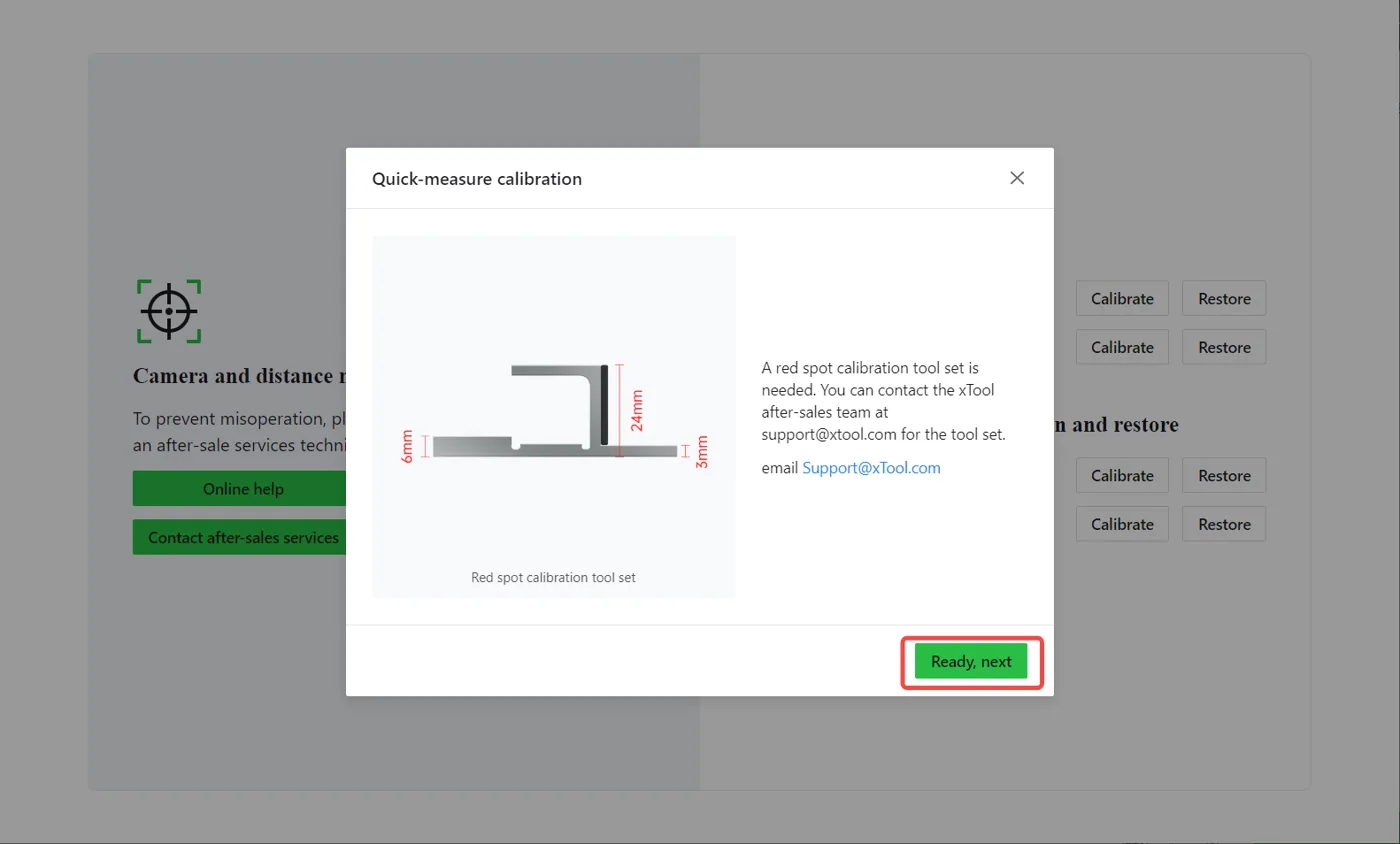

  • Haz clic en Listo, siguiente para continuar.

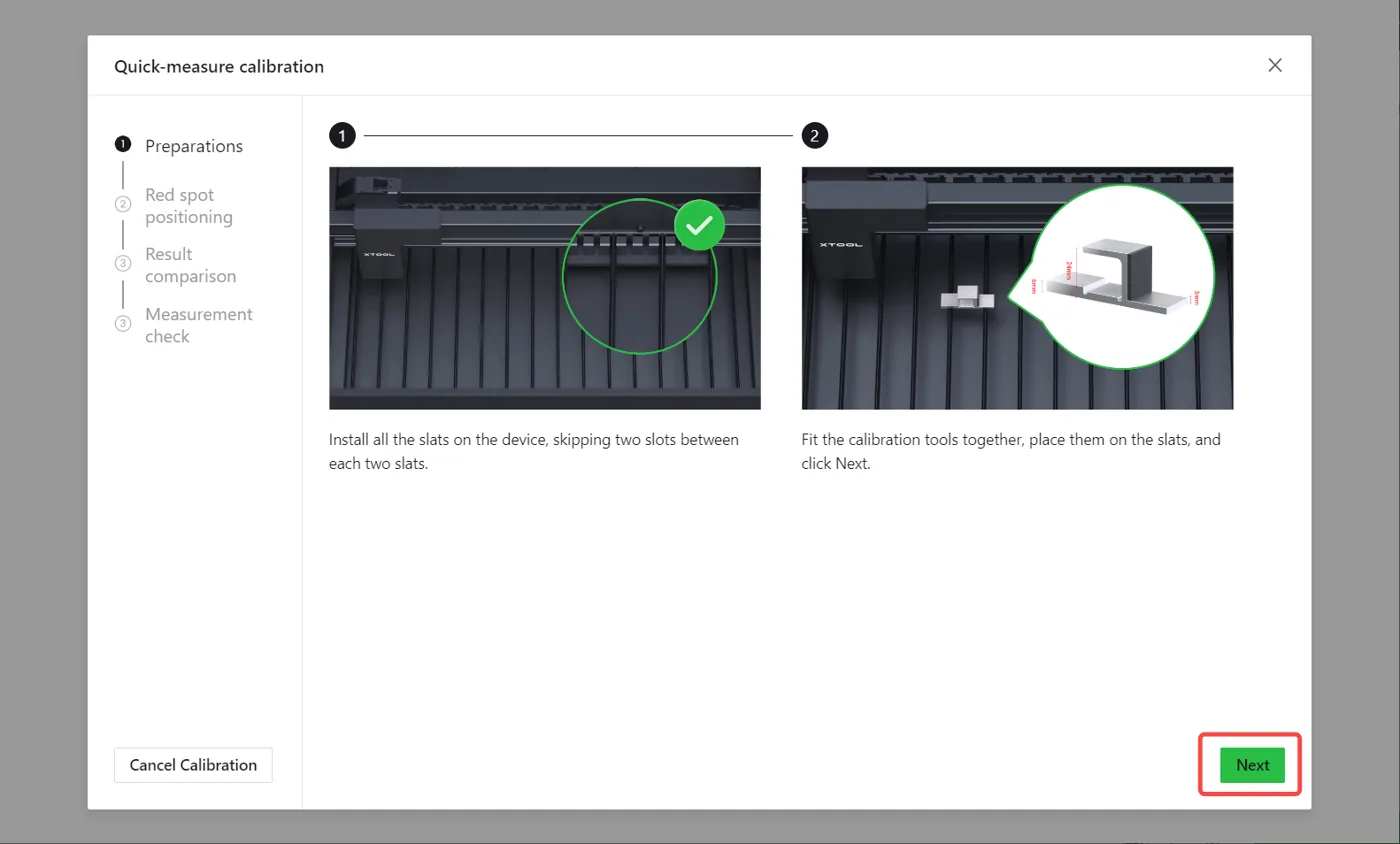

• Prepara la máquina para el proceso de calibración.
• • Instala todos los listones en el dispositivo, dejando dos ranuras libres entre cada dos listones.
  • Coloca la herramienta de calibración sobre los listones tal como se muestra en la página Preparación del dispositivo.
  • Cuando la preparación esté lista, haz clic en Siguiente.



#3 Posicionamiento del punto rojo y comparación de resultados

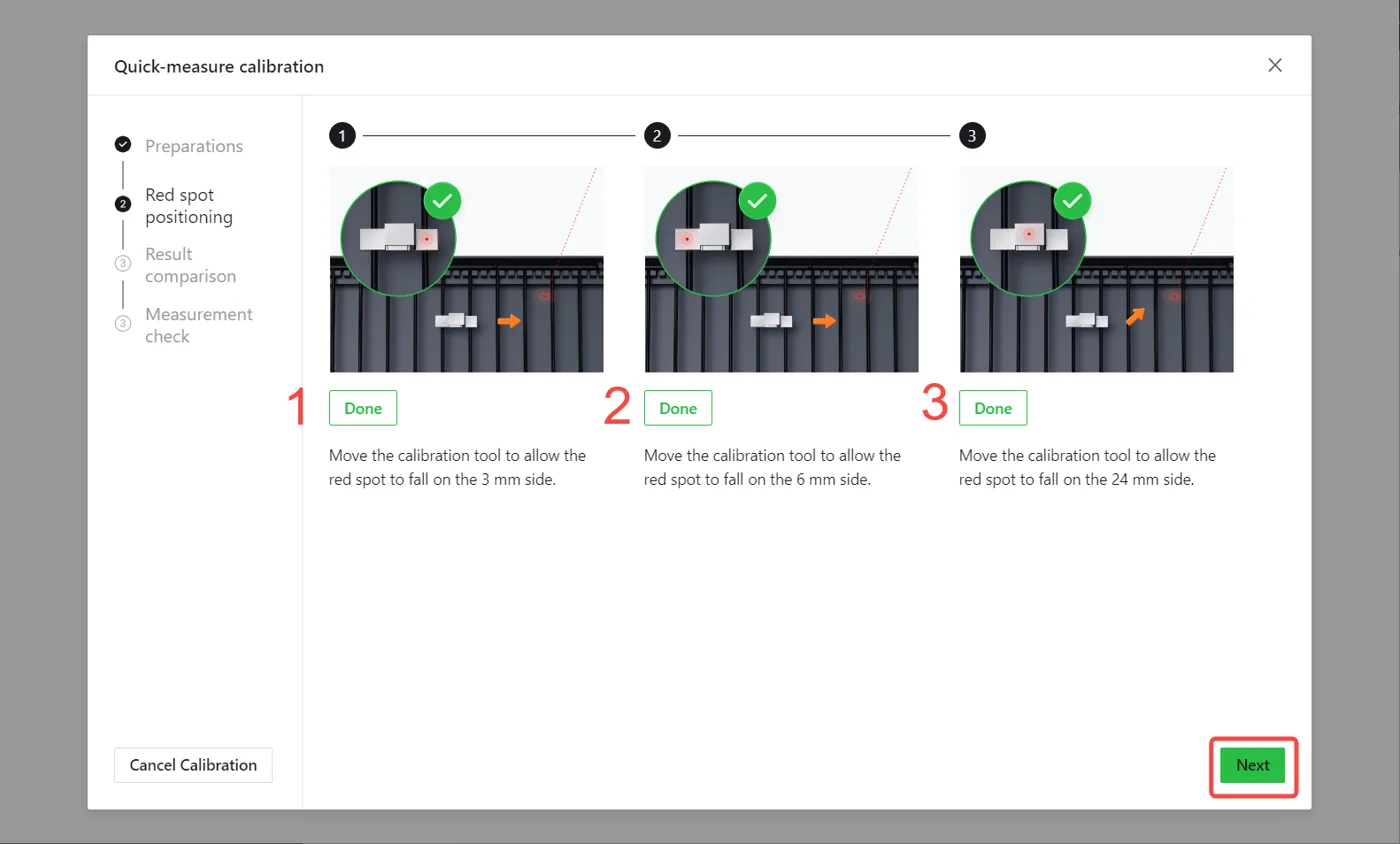

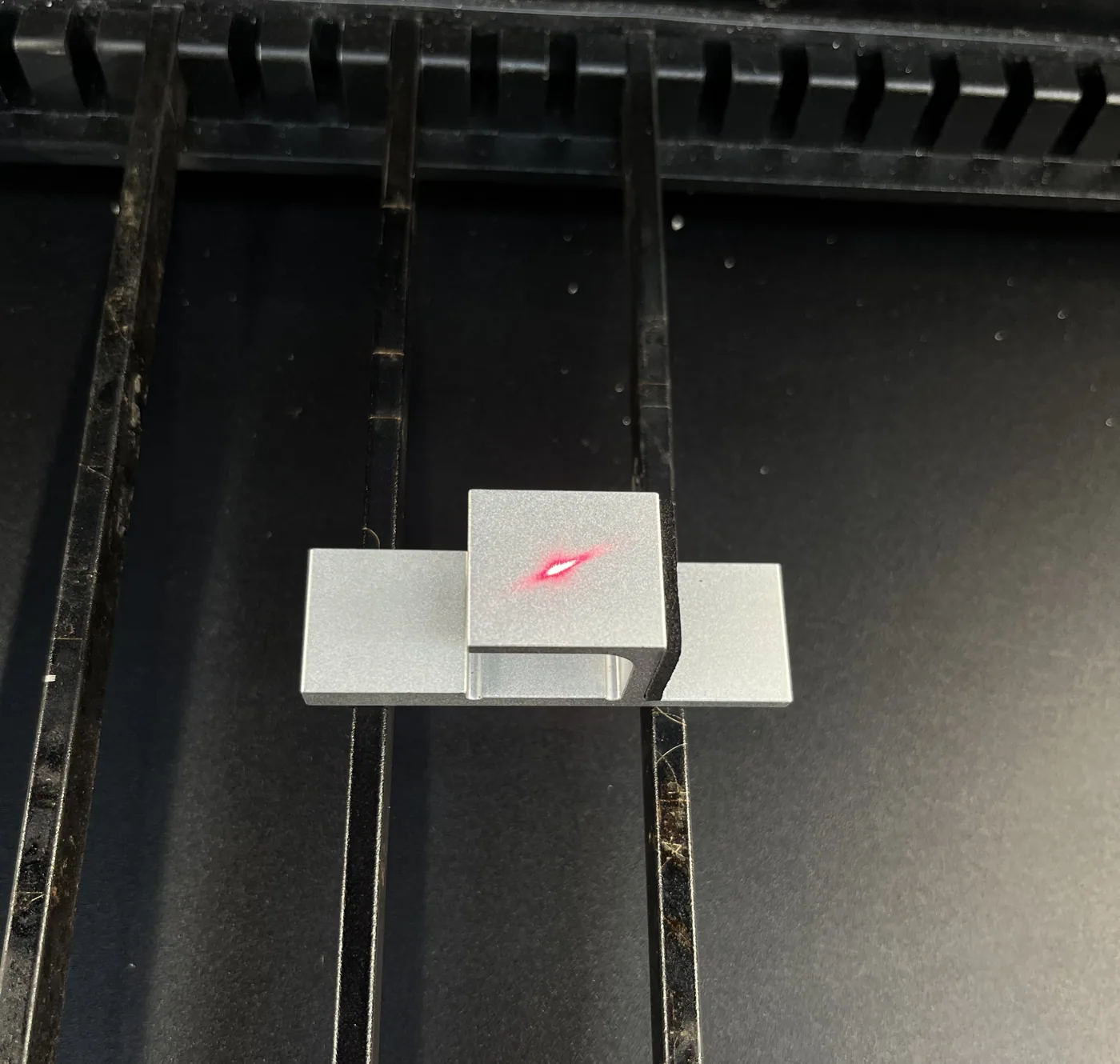

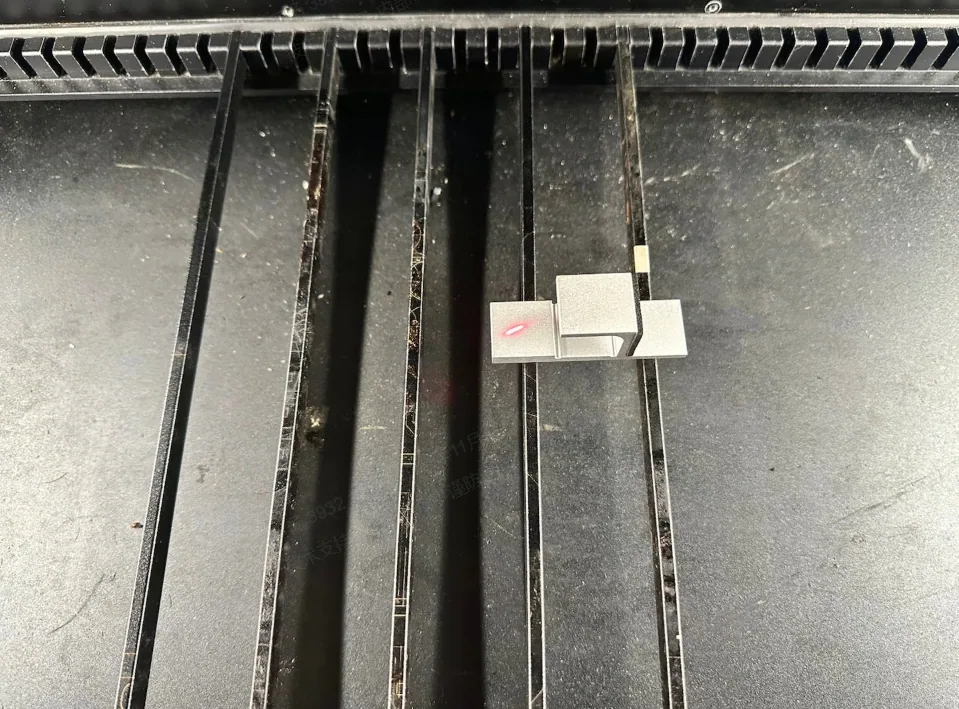

• Posicionamiento del punto rojo

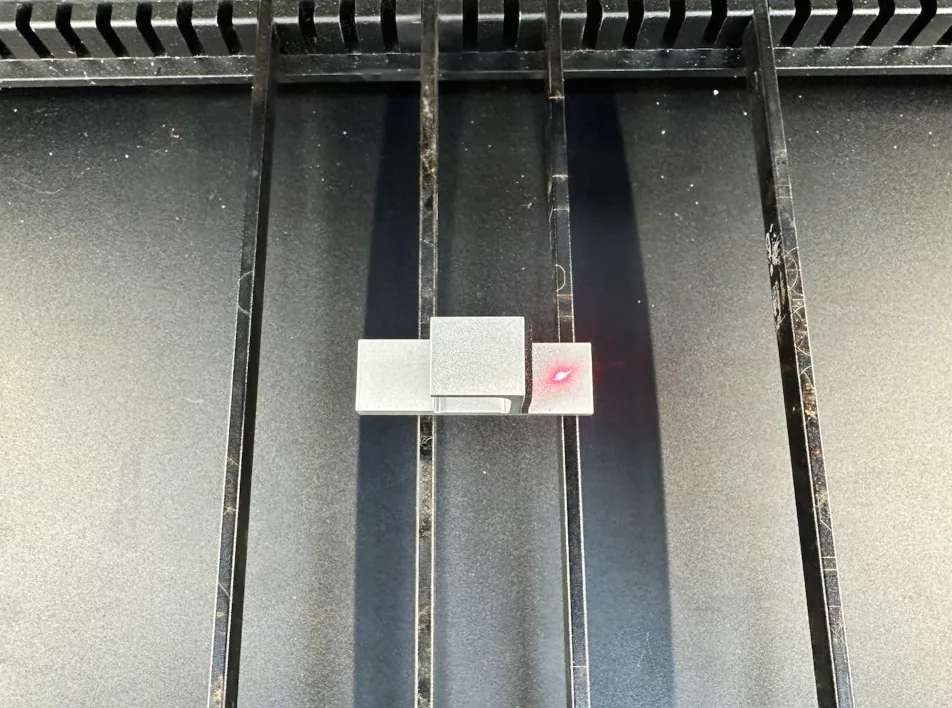

  En este paso, tienes que abrir la tapa y reposicionar la herramienta de calibración 3 veces para que el punto rojo caiga sobre distintos lados de la herramienta.

• • Reposiciona la herramienta de calibración para que el punto rojo caiga sobre el lado de 3 mm. Cierra la tapa. Haz clic en Hecho.

  • Reposiciona la herramienta de calibración para que el punto rojo caiga sobre el lado de 6 mm. Cierra la tapa. Haz clic en Hecho.

  • Reposiciona la herramienta de calibración para que el punto rojo caiga sobre el lado de 24 mm. Cierra la tapa. Haz clic en Hecho.

  • Tras completar estos pasos, haz clic en Siguiente. El proceso de calibración comenzará automáticamente.

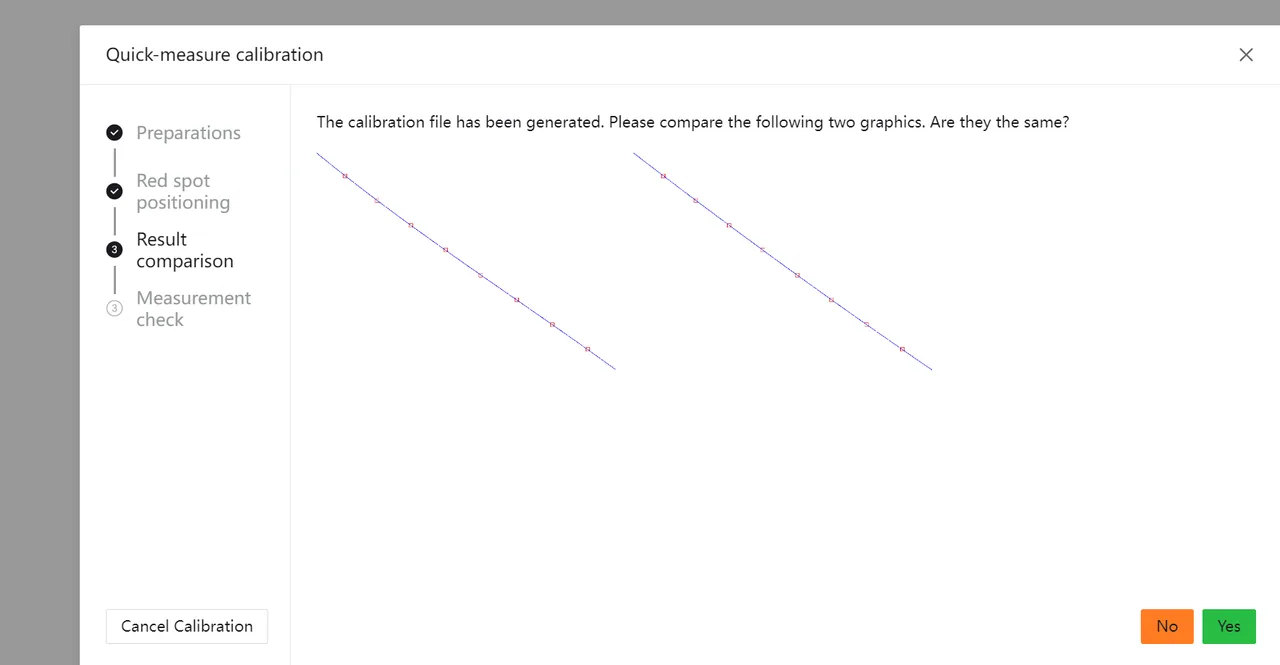

• Comparación de resultados

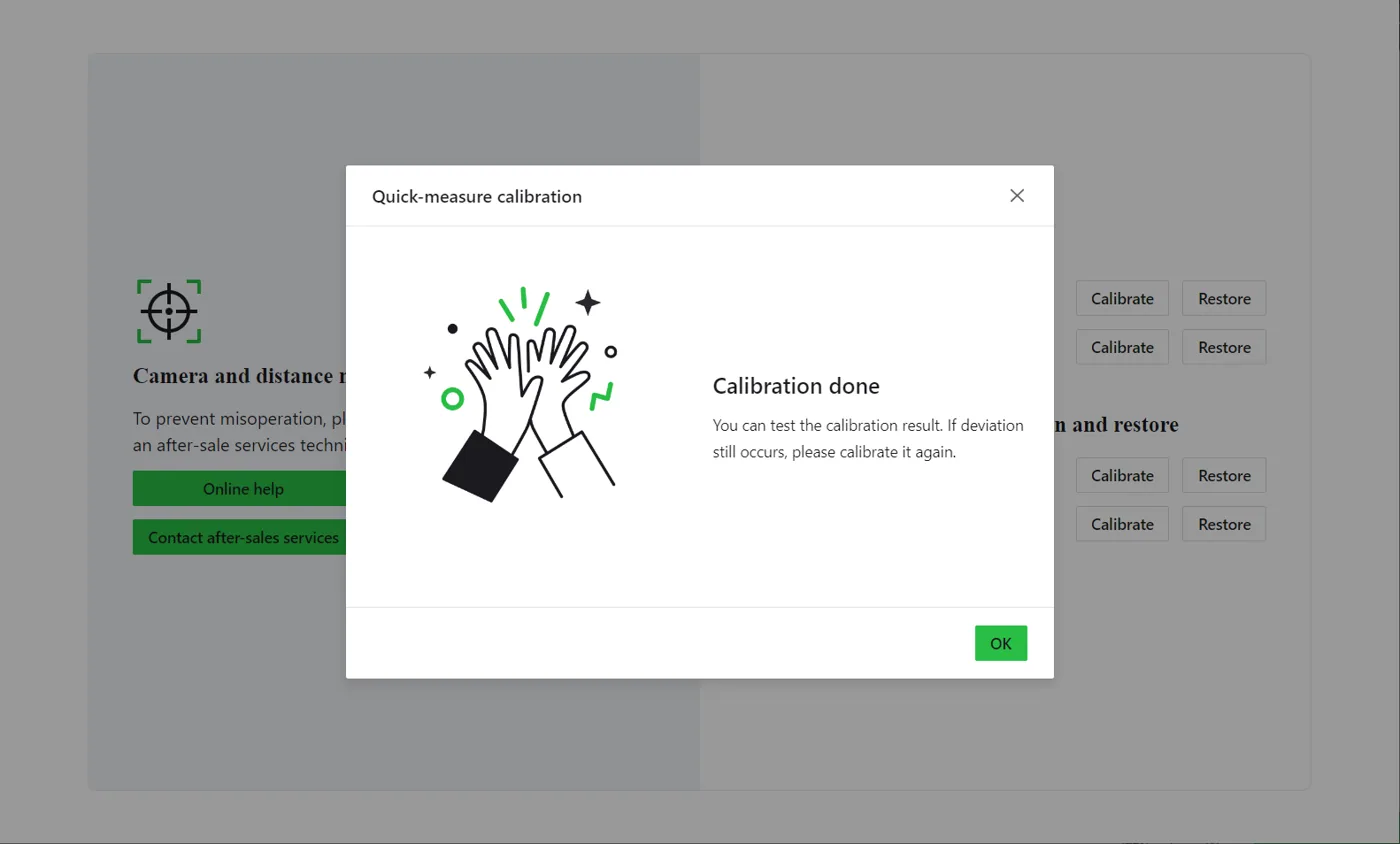

• • Si los gráficos coinciden, haz clic en Sí.  La calibración se ha realizado correctamente.


  • Si los gráficos difieren, haz clic en No y repite los pasos de calibración.

Notas

• Si la calibración falla, es probable que se deba a la luz ambiental. Sigue estos pasos para ajustar las condiciones de luz ambiental antes de repetir el proceso de calibración: al calibrar cada punto rojo, cierra primero la tapa para evitar la exposición directa a la luz solar y apaga todas las luces de la habitación, lo que mejorará mucho la tasa de éxito de la calibración.
• Si los pasos anteriores siguen fallando, exporta los dos archivos siguientes y envíalos a el soporte técnico de MDPI. En tu mensaje, describe el problema con detalle y enumera los métodos de resolución que ya has probado para que podamos determinar la solución adecuada lo antes posible.
• • Archivo 1:

(1) Ve a Ajustes en la esquina superior derecha.

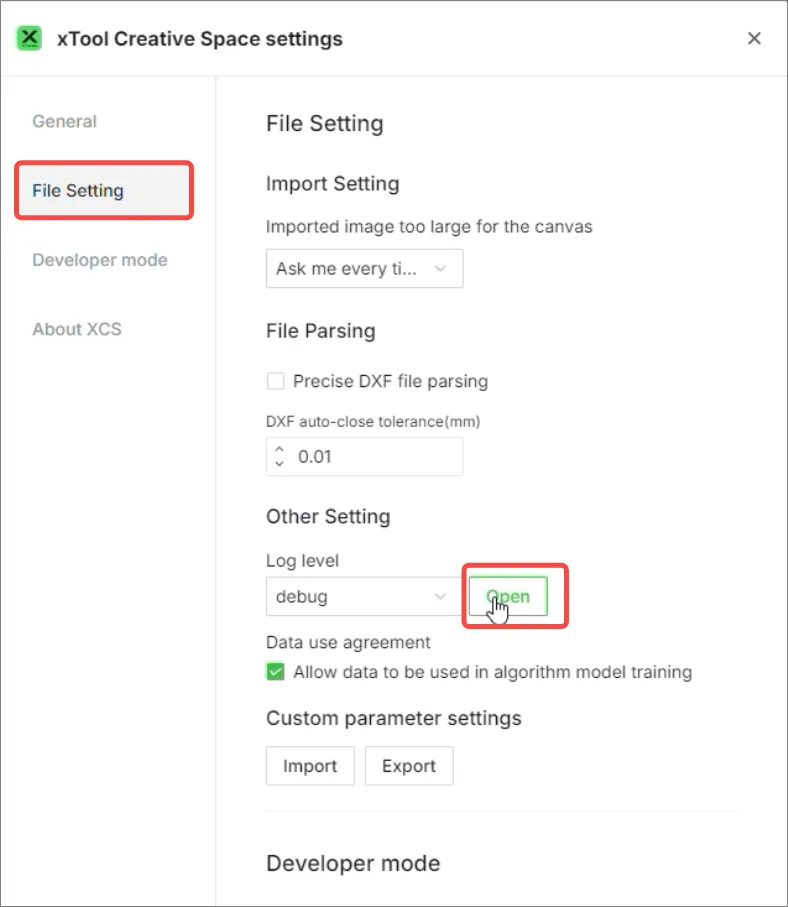

(2) Ve a Ajustes de archivo > Otros ajustes > Nivel de registro. Haz clic en Abrir.

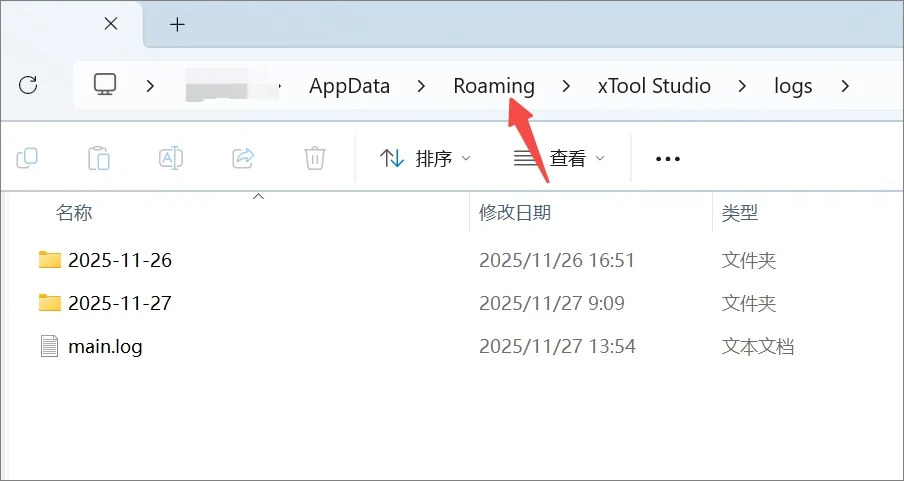

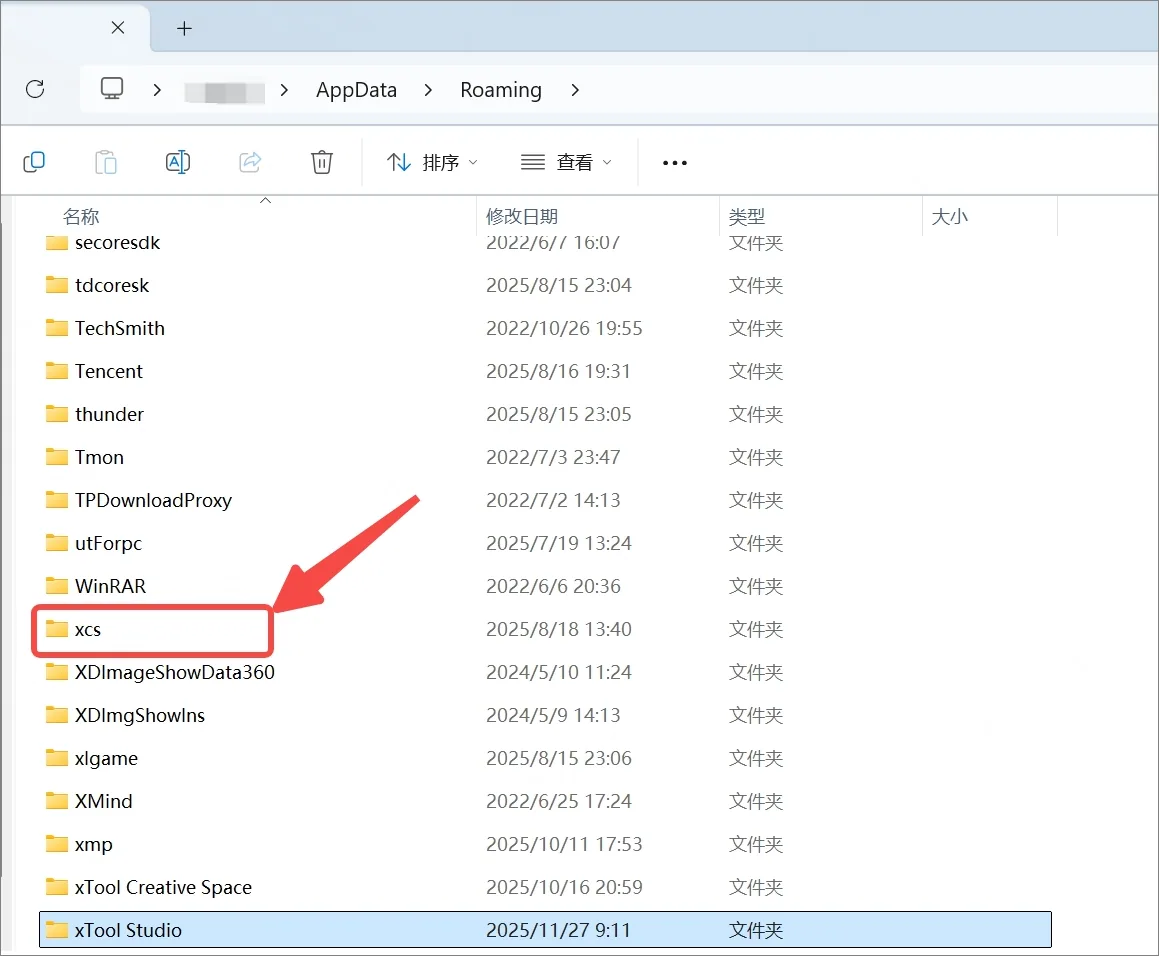

(3) Haz clic en Roaming en la ruta.

(4) Haz doble clic para abrir la carpeta «xcs».

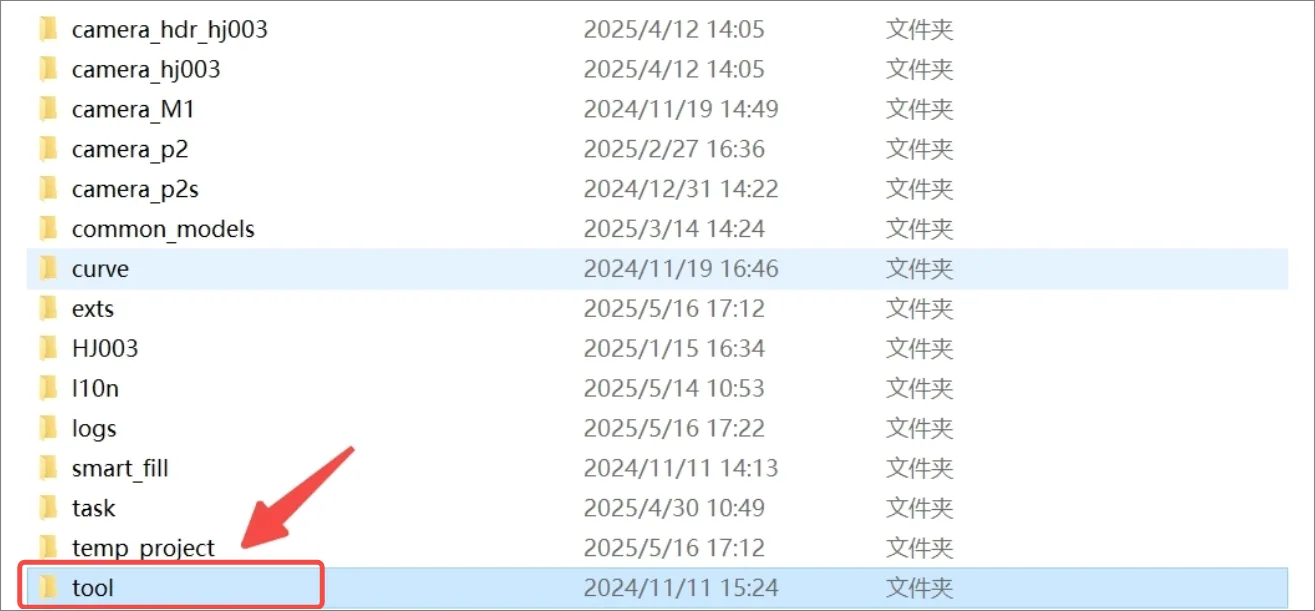

(5) Copia la carpeta «tool» y envíanosla por correo electrónico.

• • Archivo 2:

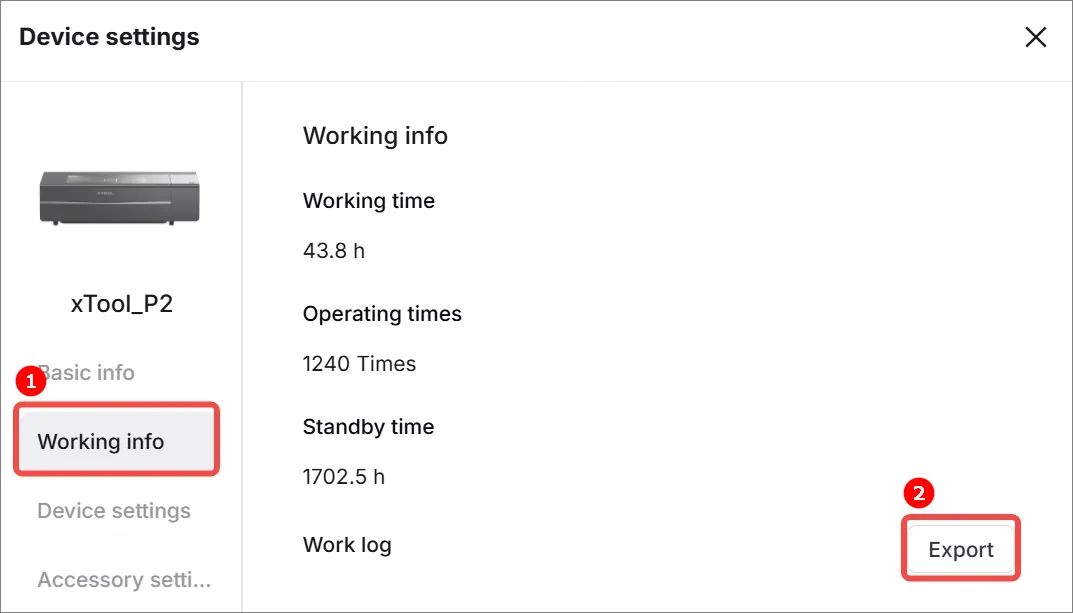

(1) Conéctate al dispositivo. Ve a Ajustes del dispositivo.

(2) Ve a Información de trabajo > Registro de trabajo. Haz clic en Exportar y envíanos el archivo exportado por correo electrónico.
