Solucionar la posición anómala del carro del xTool MetalFab CNC Cutter
Si detectas alguno de los siguientes problemas, sigue esta guía de resolución para solucionarlo.
- Posición anómala del carro
- Durante el procesamiento, la posición inicial del carro se desvía más de 5 cm respecto a la ubicación del patrón mostrada en el software de xTool.
- En estado estacionario, la posición del carro no coincide con la posición de la cruz roja que muestra el software de xTool.
| |

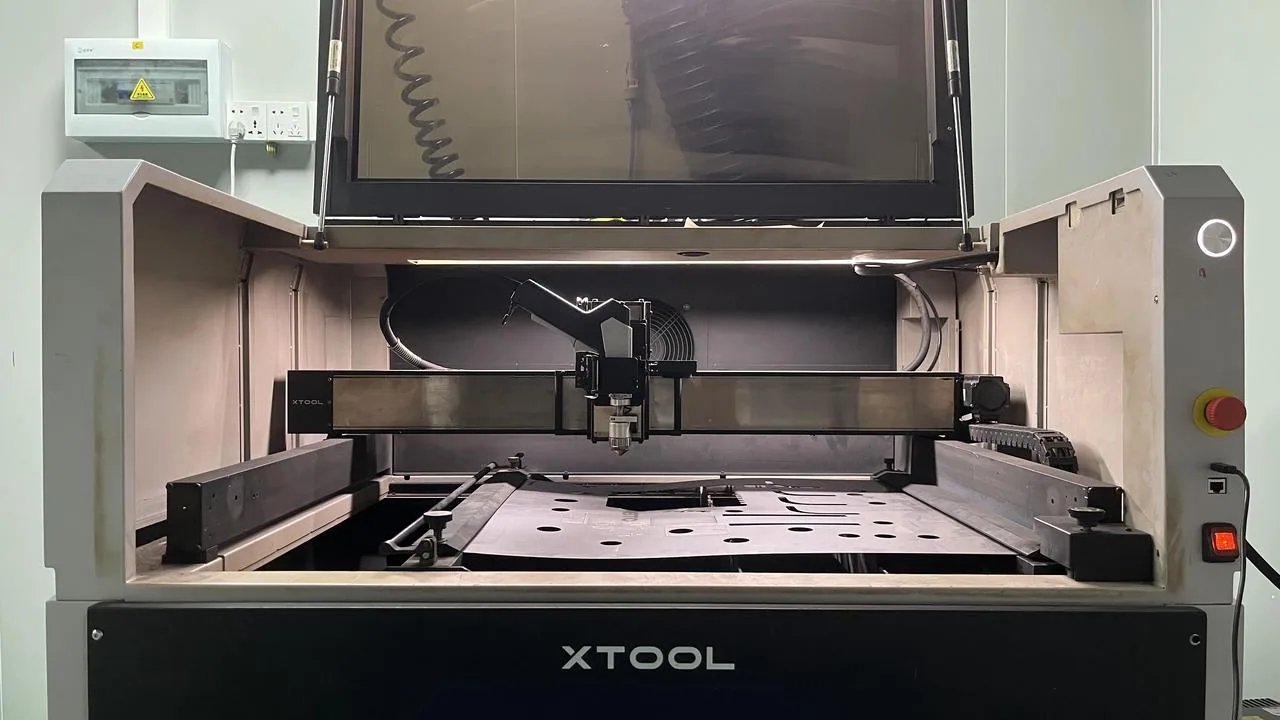

Posición de la cruz roja (extremo derecho de la guía del eje X) | Posición del carro (centro de la guía del eje X) |
- Durante la calibración de la cámara, el carro se mueve fuera del alcance de la placa de calibración de la cámara.
Posibles causas
Los encóders de los motores funcionan mal, o sus cables o conectores están sueltos o dañados.
Procedimiento detallado
Paso 1: Desconecta y vuelve a conectar los cables del encóder del motor
Nota: Si hay adhesivo en los conectores, retíralo de la superficie del conector con unas pinzas antes de desconectar el cable, para evitar dañar el conector de la placa de control principal.
- Apaga el xTool MetalFab CNC Cutter.

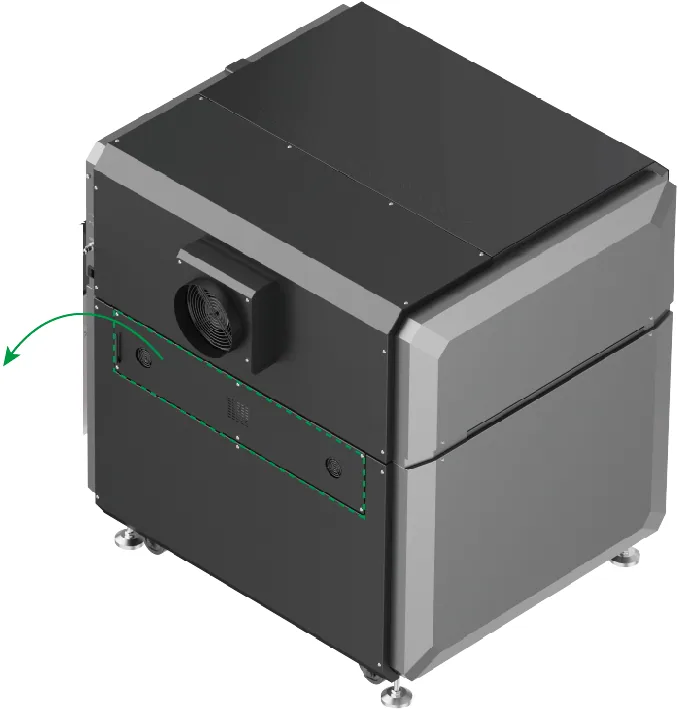

- Retira la placa trasera.
| | |

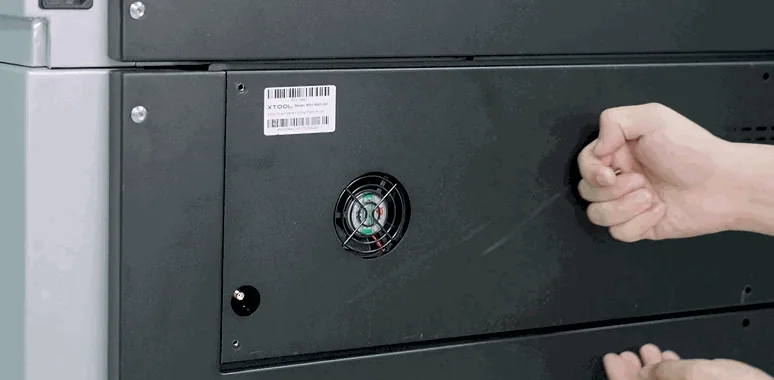

(1) Retira seis tornillos. | (2) Abre con cuidado la placa trasera y desconecta los dos conectores. | (3) Retira la placa trasera |
- Comprueba los cables correspondientes según los distintos casos.
Si hay una gran discrepancia entre el carro y la cruz roja que muestra el software de xTool a lo largo del … | |
|---|---|
eje Y | eje X |

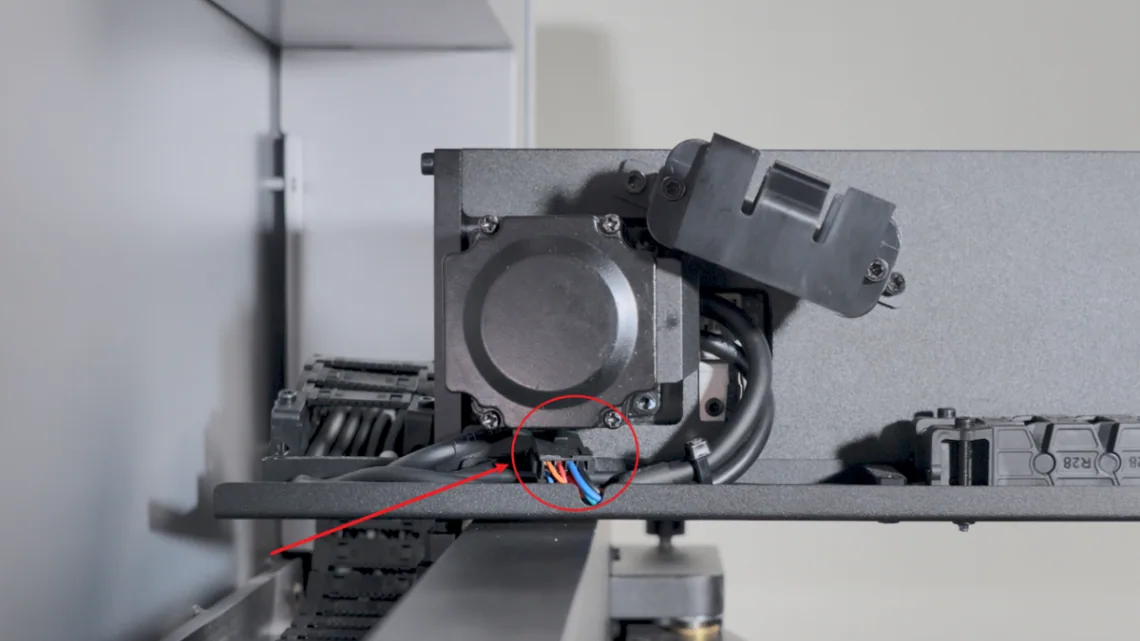

(1) Desconecta y vuelve a conectar el conector como se muestra a continuación y comprueba si los cables están dañados. | (1) Desconecta y vuelve a conectar el conector como se muestra a continuación y comprueba si los cables están dañados. |
(2) Consulta «Sustituir el motor de la guía del eje X del xTool MetalFab CNC Cutter» para localizar el cable correspondiente conectado al motor del eje X. Después, desconéctalo y vuelve a conectarlo y comprueba si está dañado. |
- Si el problema persiste, continúa con el paso siguiente.
Paso 2: Comprueba el estado de funcionamiento de los encóders de los motores de los ejes X e Y
- Enciende el xTool MetalFab CNC Cutter.
- Espera hasta que el carro se reinicie por completo en la esquina superior derecha del área de trabajo, conecta el dispositivo al software de xTool y activa la visualización de la posición del carro.
- Consulta este vídeo y mueve manualmente el carro a la esquina superior izquierda. Graba todo el proceso y la información de la posición del carro en el software.
| |

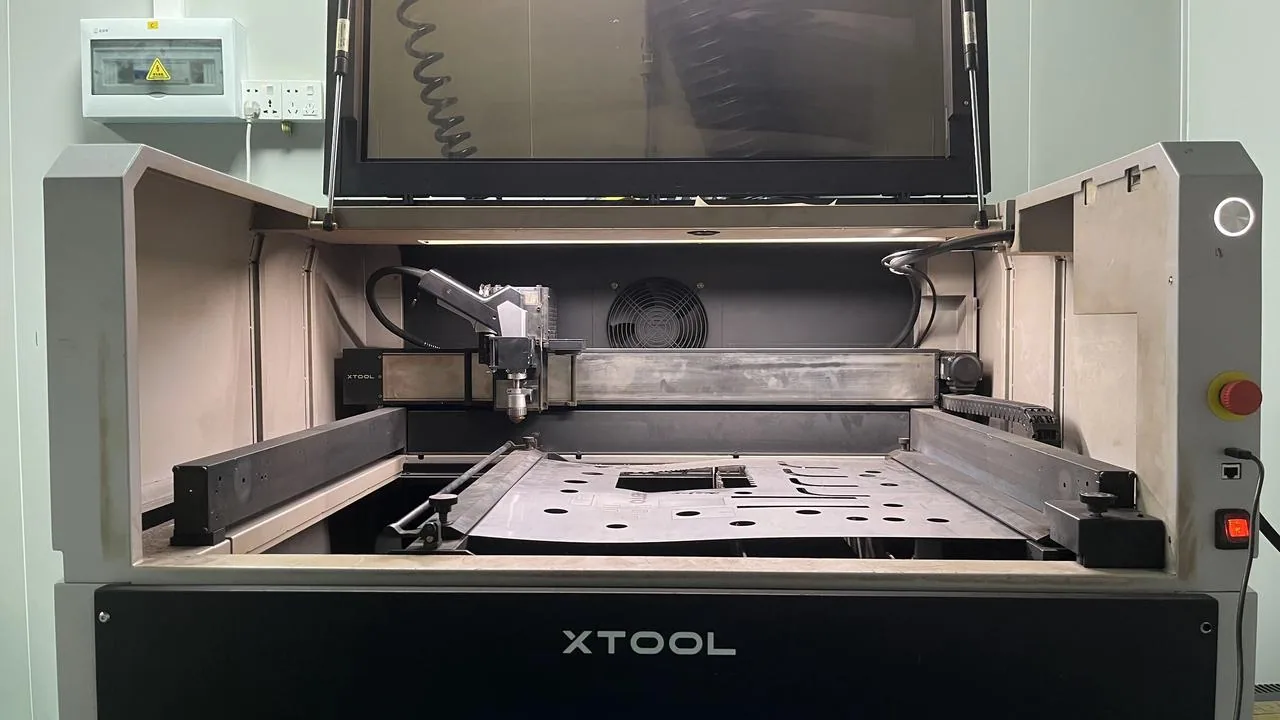

Posición del carro (esquina superior izquierda) | Posición del carro mostrada en el software durante el funcionamiento normal X: -5 mm Y: 0 mm Z: 0 mm |
- Consulta este vídeo y mueve manualmente el carro a la esquina inferior derecha. Graba todo el proceso y la información de la posición del carro en el software.
| |

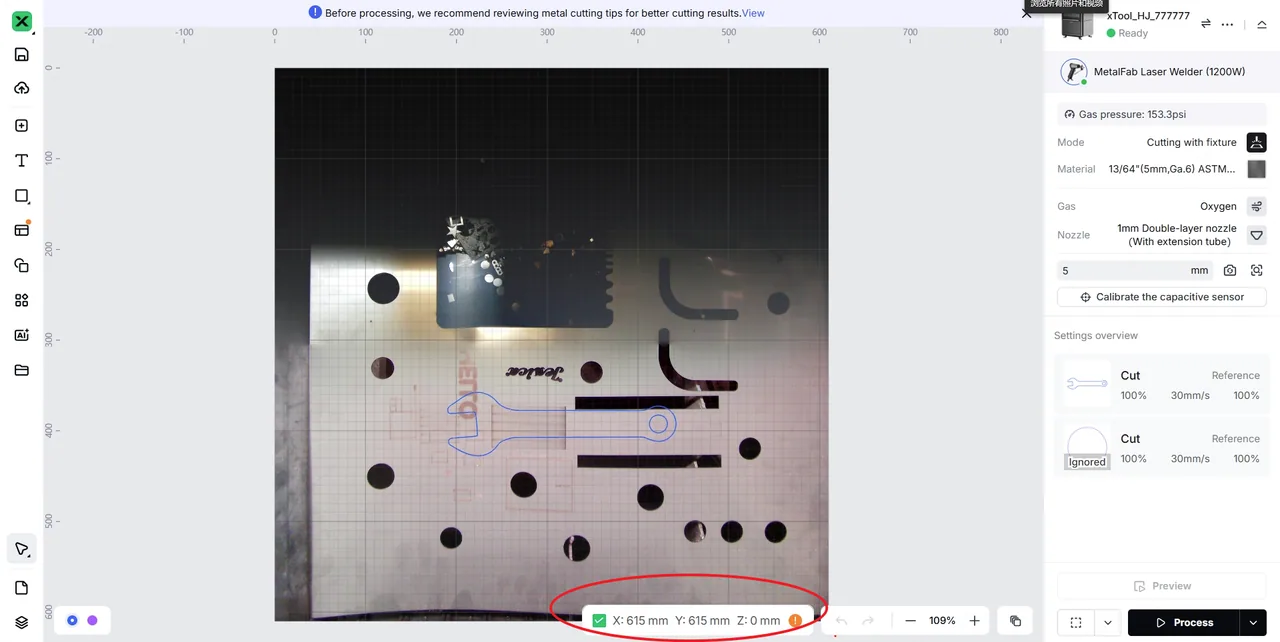

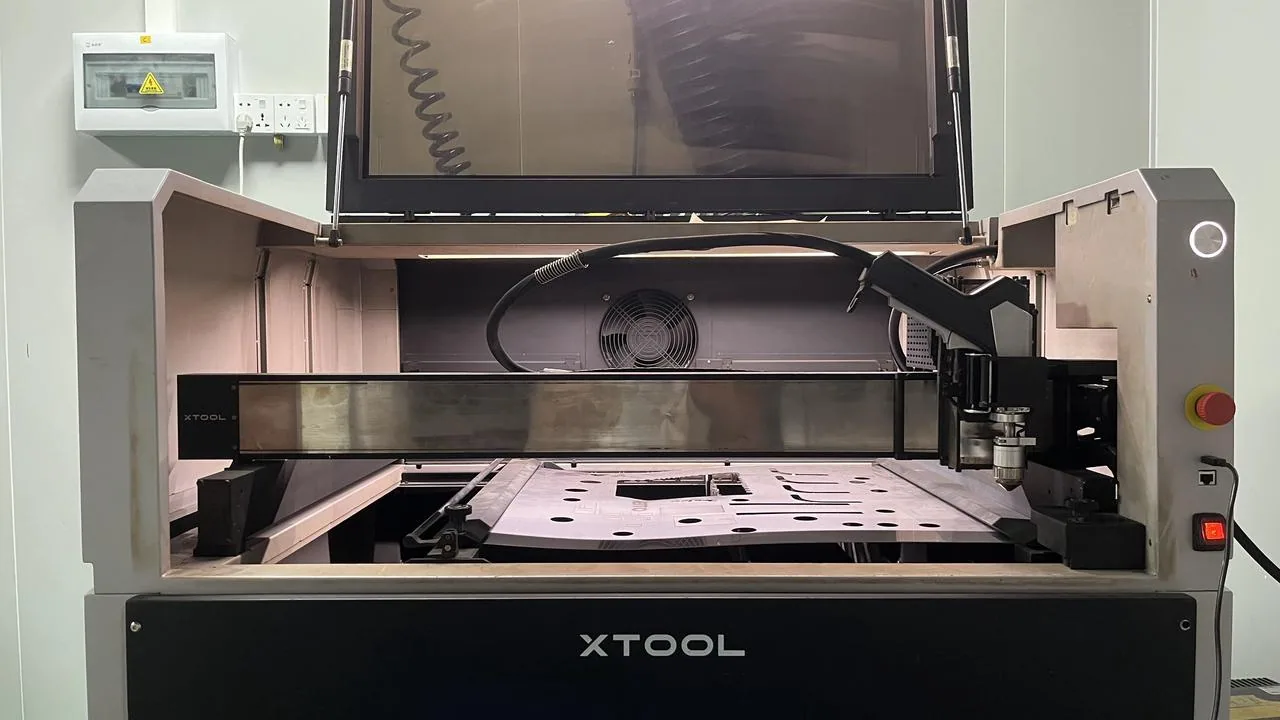

Posición del carro (esquina inferior derecha) | Posición del carro mostrada en el software durante el funcionamiento normal X: 609.1 mm Y: 615 mm Z: 0 mm |
Paso 3: Intercambia el cableado de los encóders de los motores de los ejes X e Y
- Apaga el xTool MetalFab CNC Cutter.
- Desconecta los cables de los encóders de los motores de los ejes X e Y de la placa de control principal (señalados en rojo en la ilustración siguiente) y conéctalos cruzados en los conectores del otro.
- Repite las operaciones del Paso 2 (mueve manualmente el carro y luego lee su posición en el software), y graba la información de la posición del carro en el software cuando el carro esté en la esquina superior izquierda y en la esquina inferior derecha del área de procesamiento.
| |
Información de la posición del carro en el software durante el funcionamiento normal (carro en la esquina superior izquierda) | Información de la posición del carro en el software durante el funcionamiento normal (carro en la esquina inferior derecha) |
- Si el problema persiste, prepara los siguientes materiales y envíalos al soporte técnico de MDPI para recibir más ayuda:
- Un vídeo que muestre tu proceso de resolución y los resultados siguiendo el Paso 2 y el Paso 3
- El registro de trabajo (log) del xTool MetalFab CNC Cutter
Nota: Tras completar todos los pasos, vuelve a conectar los conectores de los encóders de los motores de los ejes X e Y a sus posiciones originales en la placa de control principal.
