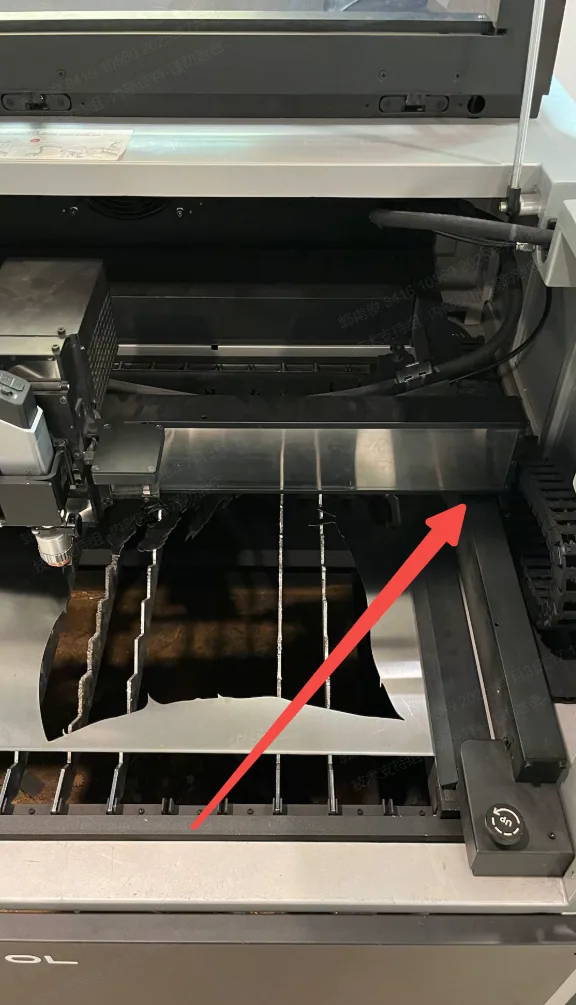

Cuando se enciende la máquina, el carro debe quedar en la esquina superior derecha tras completar el homing en el orden de los ejes Z, Y y X.

Sigue esta guía de solución de problemas para resolver el problema si:

• El carro no puede volver al lado más interior de la máquina (el inicio del eje Y) o sigue desplazándose hacia el lado exterior.

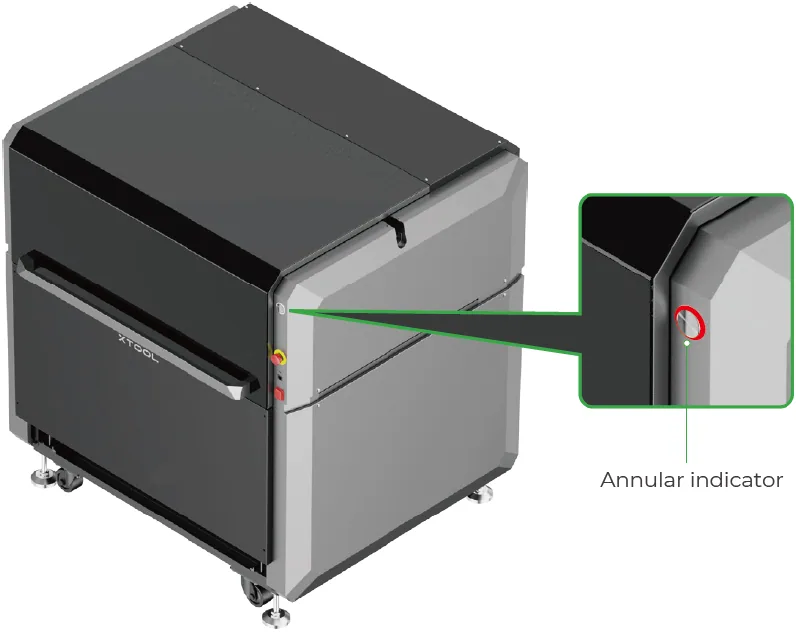

• El indicador anular está en rojo fijo.

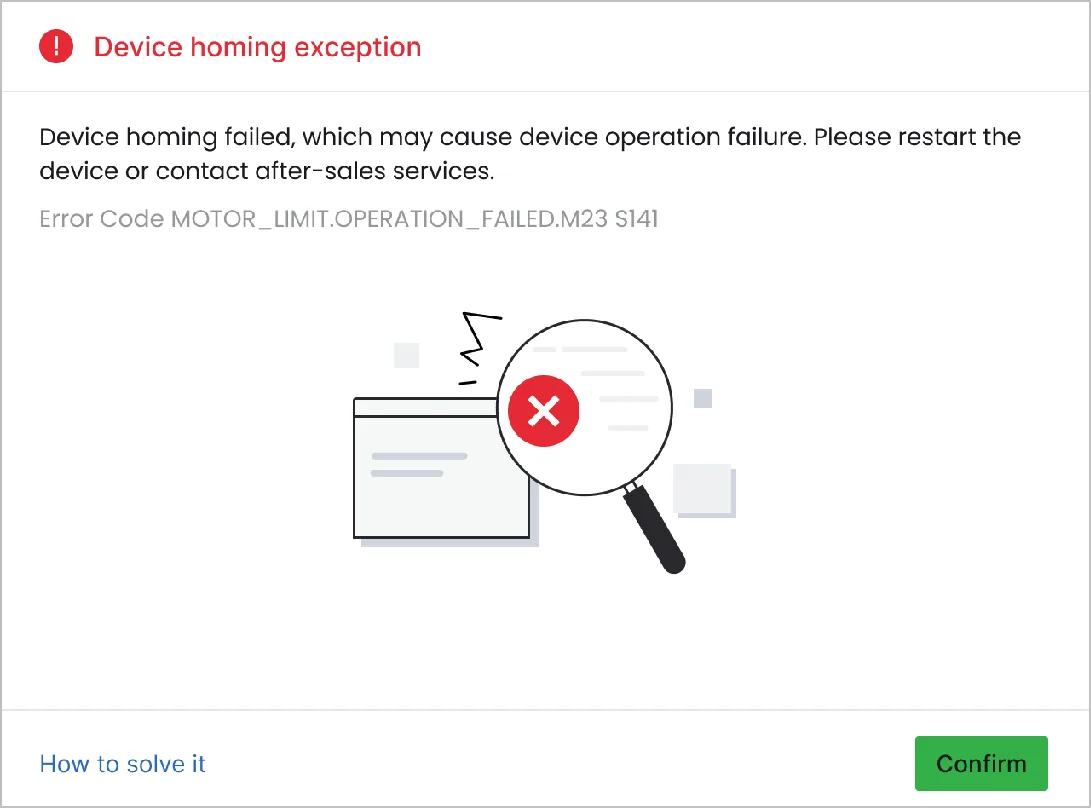

• O aparece un mensaje de error titulado «Device homing exception» en XCS; sigue esta guía de solución de problemas para resolverlo.

Posibles causas

1. Hay obstáculos: Existe un obstáculo dentro de la máquina que impide el homing normal del carro.
2. Interruptor de fin de carrera anómalo: El interruptor de fin de carrera, su cable o su circuito en la placa de control principal no funciona correctamente.
3. Motor anómalo: El motor, su cable, su placa de controlador o su circuito en la placa de control principal funciona mal.

Procedimiento detallado

Paso 1: Comprobación previa

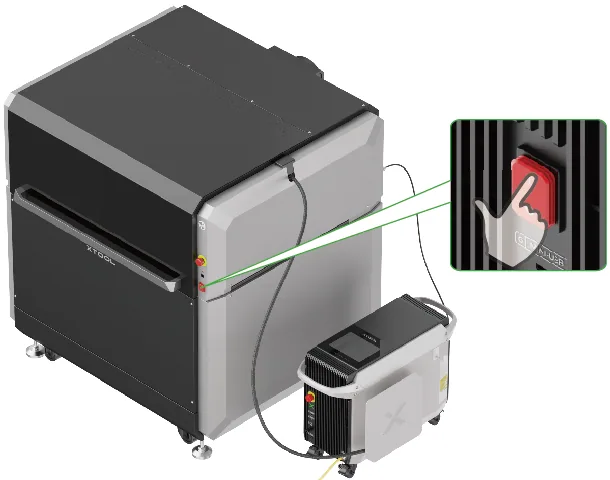

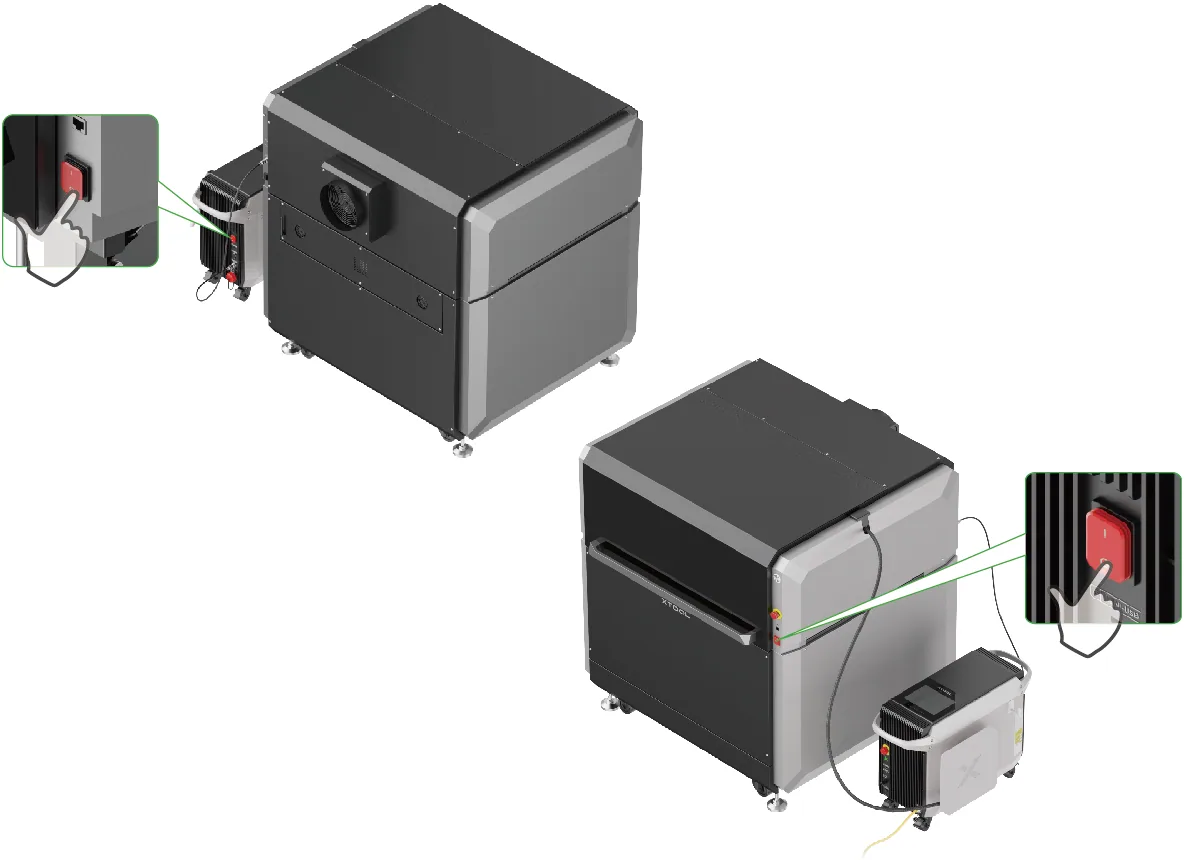

1. Apaga tu xTool MetalFab Laser Welder y tu xTool MetalFab CNC Cutter.

Cuando el xTool MetalFab CNC Cutter está apagado, el carro se puede mover manualmente.

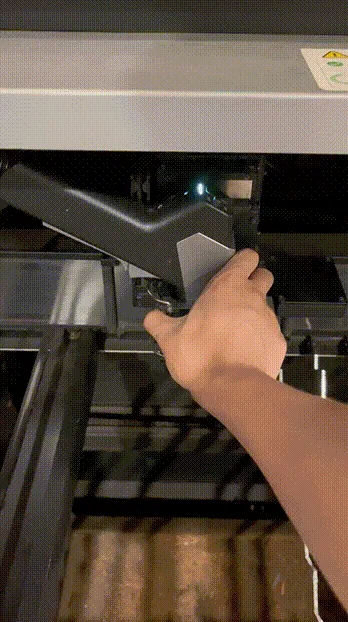

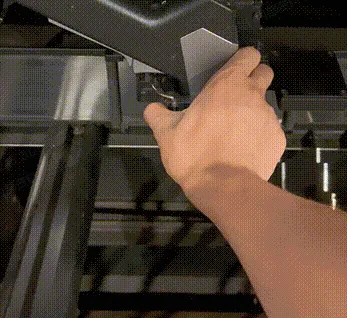

1. Asegúrate de que el carro se pueda mover manualmente hasta los lados más interior y más exterior de la máquina.

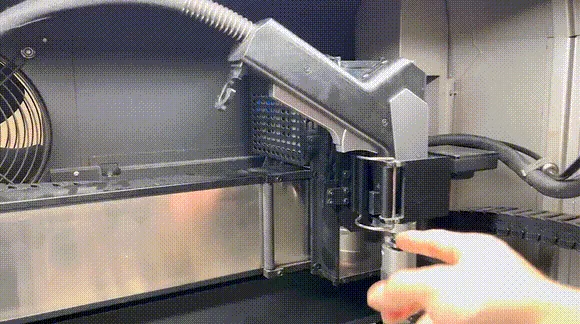

1. Mueve el carro al centro del eje Y.

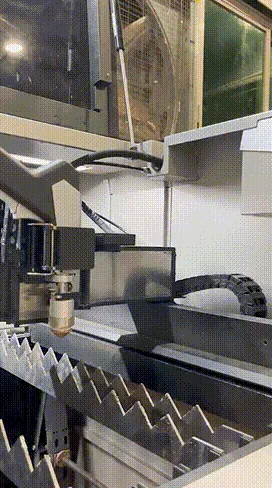

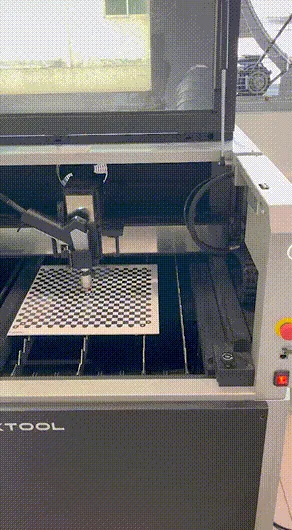

1. Conecta el cable de alimentación y enciende la máquina para comprobar si el carro se mueve automáticamente por el eje Y.

1. Después, resuelve el problema según los distintos escenarios.

Paso 2: Soluciona el problema según el escenario concreto

Escenario 1: El carro se mueve por el eje Y

Si el carro se mueve por el eje Y pero en la dirección equivocada o no se detiene en la posición objetivo, consulta los siguientes pasos de solución de problemas.

1. Apaga tu xTool MetalFab Laser Welder y tu xTool MetalFab CNC Cutter.

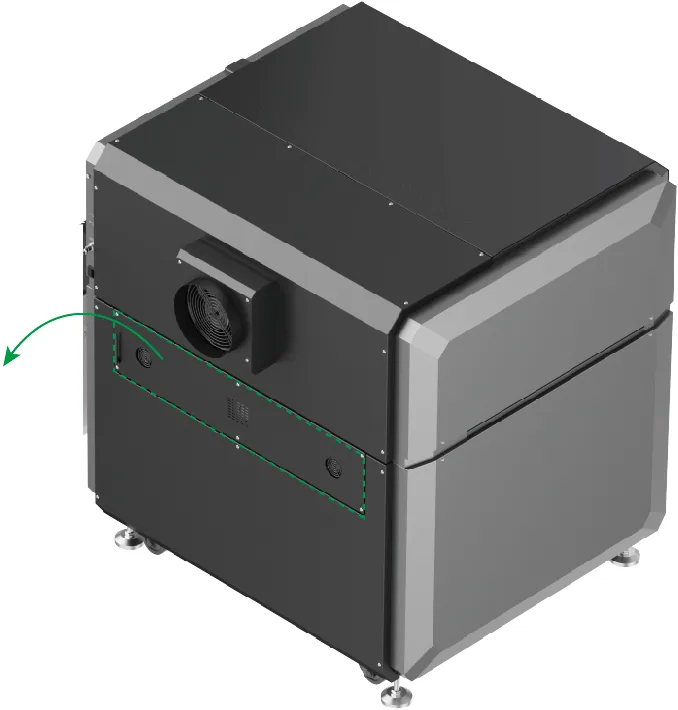

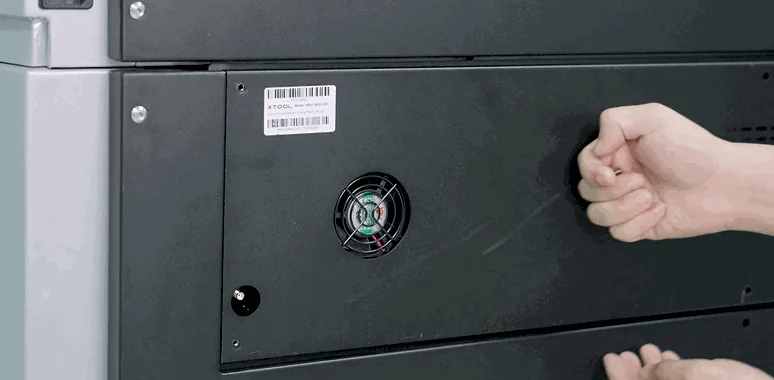

1. Retira la placa trasera.

1. Enciende el xTool MetalFab CNC Cutter.

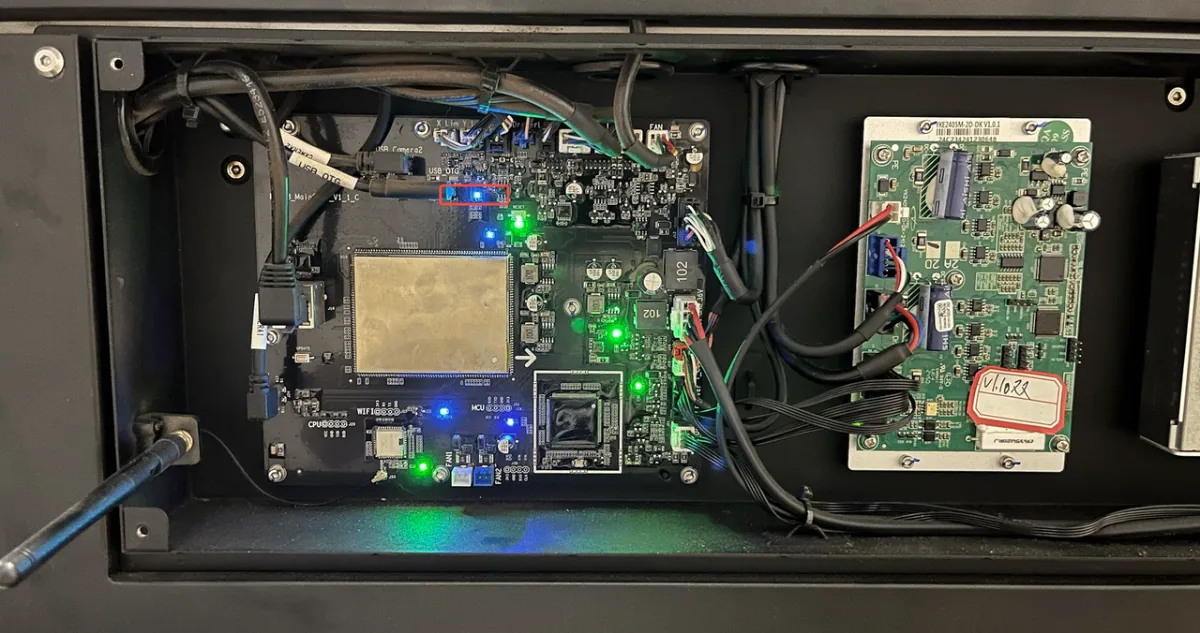

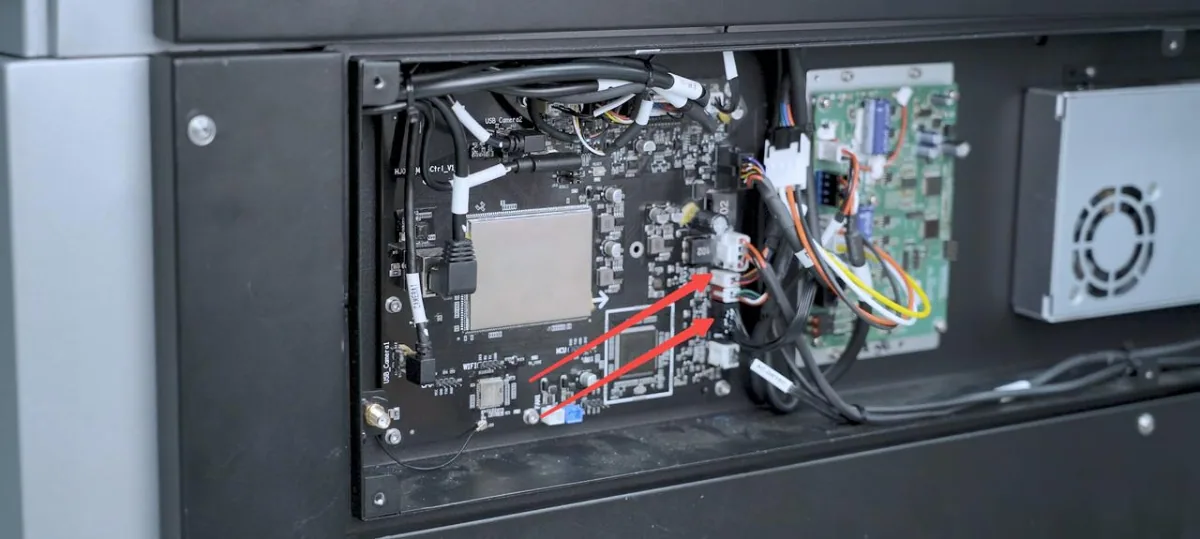

1. Comprueba el indicador Y_Lim mientras mueves manualmente el carro hacia los lados más interior y más exterior del eje Y.
2. 1.   En condiciones normales, la luz del indicador debería encenderse cuando el carro llega a la posición más interior y apagarse cuando se aleja.

1. Si el indicador se comporta de forma anómala, apaga la máquina y vuelve a conectar el conector etiquetado como Y_Lim.

1. Reinicia la máquina.
2. Si el problema persiste, prepara un vídeo que registre tu proceso de solución de problemas y los resultados, y contacta con el soporte técnico de MDPI para obtener más ayuda.

Escenario 2: El carro NO se mueve por el eje Y

Si el carro no se mueve por el eje Y cuando la máquina está encendida, consulta los siguientes pasos de solución de problemas.

1. Apaga tu xTool MetalFab Laser Welder y tu xTool MetalFab CNC Cutter.

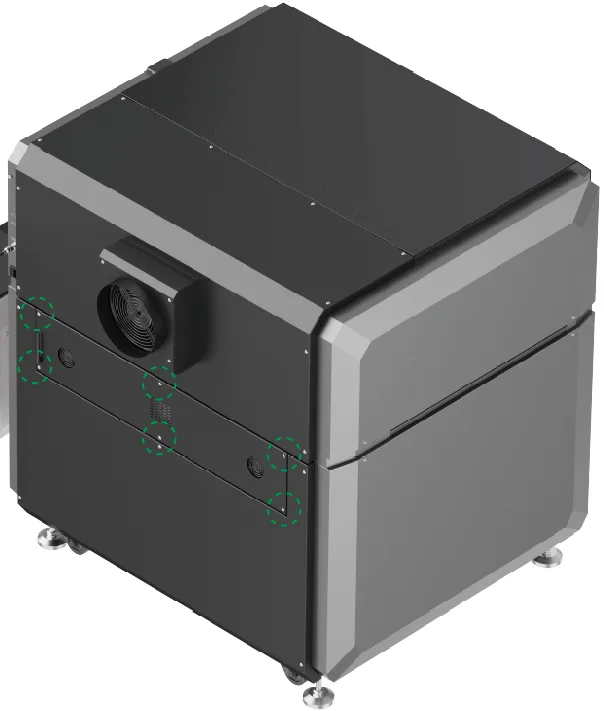

1. Retira la placa trasera.

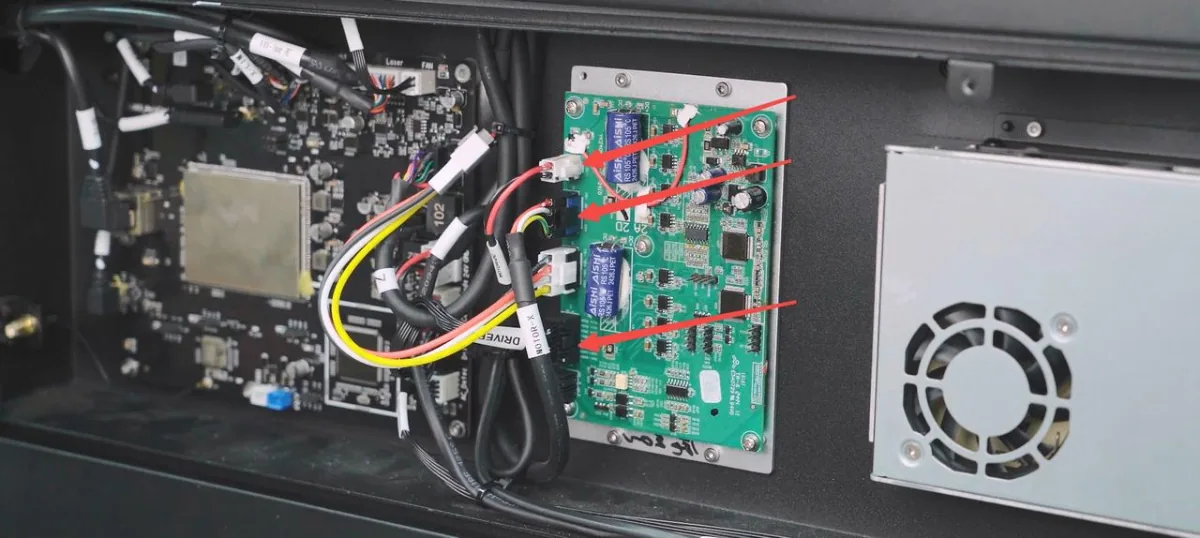

1. Desconecta y vuelve a conectar los cinco conectores de la placa de control principal y de la placa de accionamiento del motor.

1. Deja la placa trasera sin instalar y enciende el xTool MetalFab CNC Cutter.

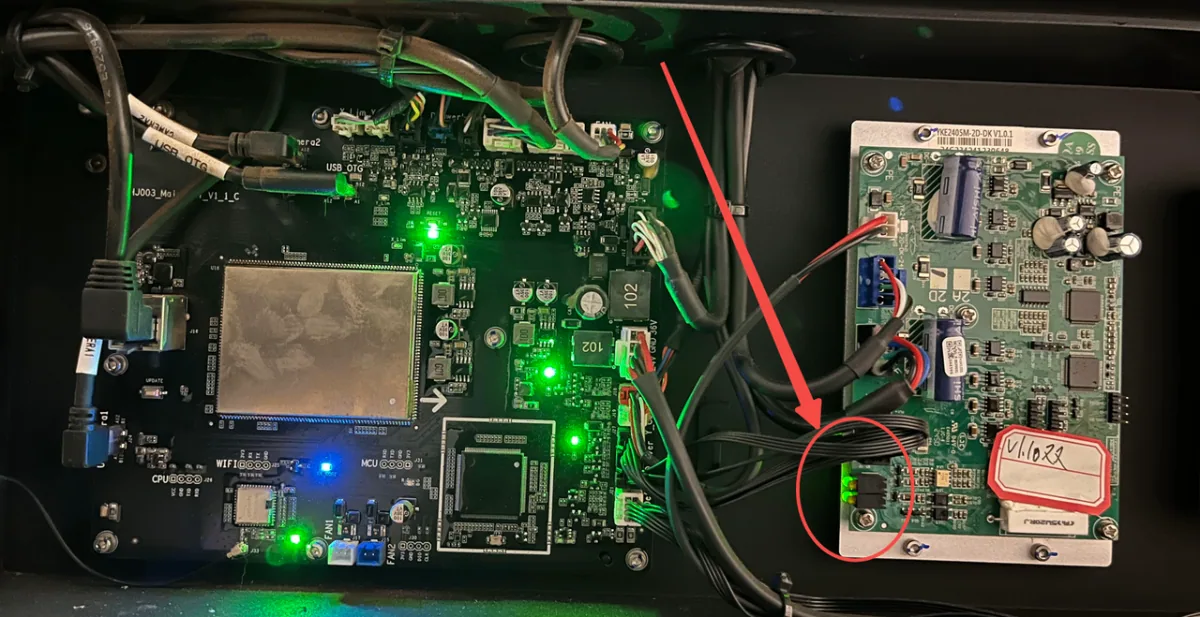

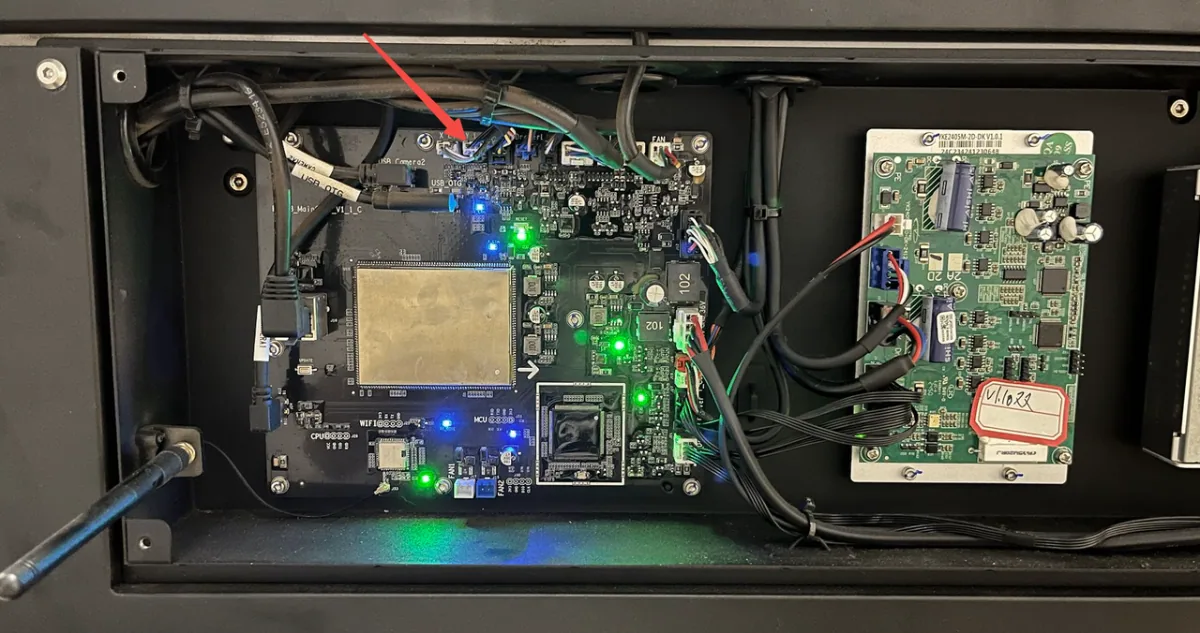

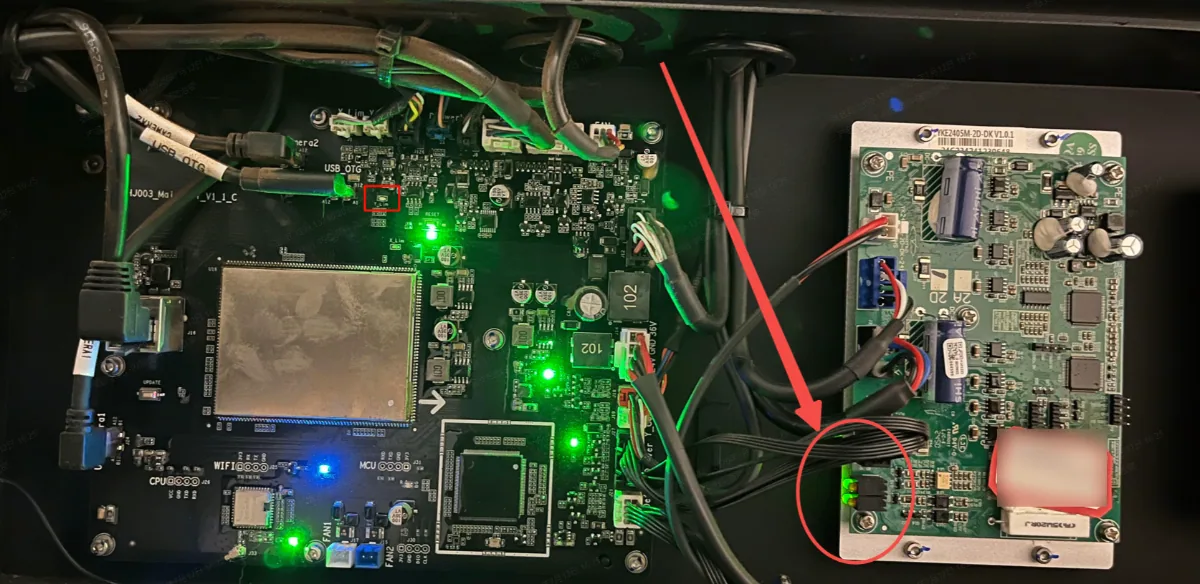

1. Comprueba si se encienden los indicadores de la placa de accionamiento del motor y el de la fuente de alimentación de CC.

1. Si el problema persiste, prepara un vídeo que registre tu proceso de solución de problemas y los resultados, y contacta con el soporte técnico de MDPI para obtener más ayuda.

¿Sigues necesitando ayuda?

Si necesitas asistencia personalizada, contacta con el soporte técnico de MDPI.
