Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter

Descripción del problema

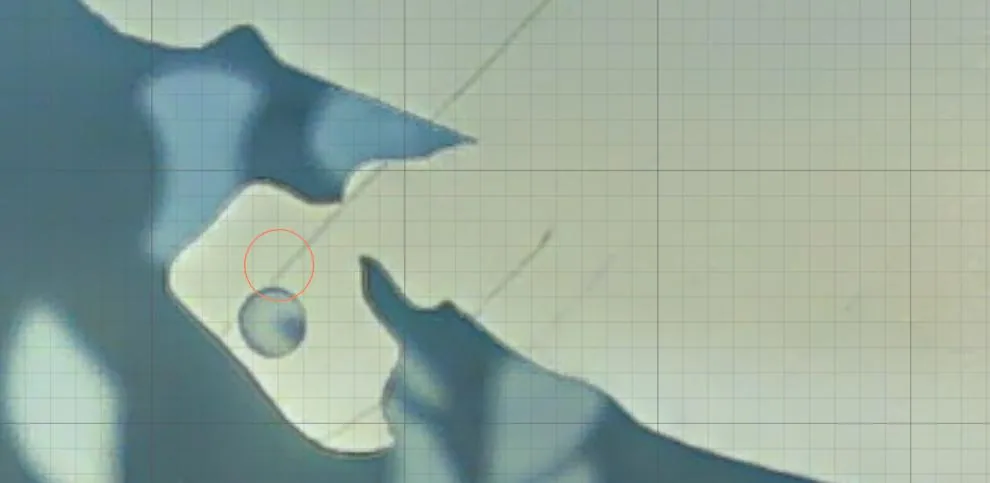

Si la posición de corte real no coincide con la posición objetivo en XCS (por ejemplo, el círculo rojo de la imagen inferior marca la posición de corte objetivo, distinta de la posición de corte real), sigue esta guía de resolución de problemas para resolverlo.

Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter  Causas posibles

  • Valor de grosor incorrecto: El valor del grosor del material es incorrecto, lo que perjudica la precisión de la cámara.
  • Colocación incorrecta del objeto: El objeto en XCS está colocado cerca del borde del lienzo, donde la precisión de la cámara se degrada.
  • Calibración de cámara fallida: Las cámaras no están bien calibradas, lo que provoca discrepancias entre las imágenes capturadas y las condiciones reales.

Procedimiento detallado

Paso 1: Comprueba el valor de desplazamiento de la cámara

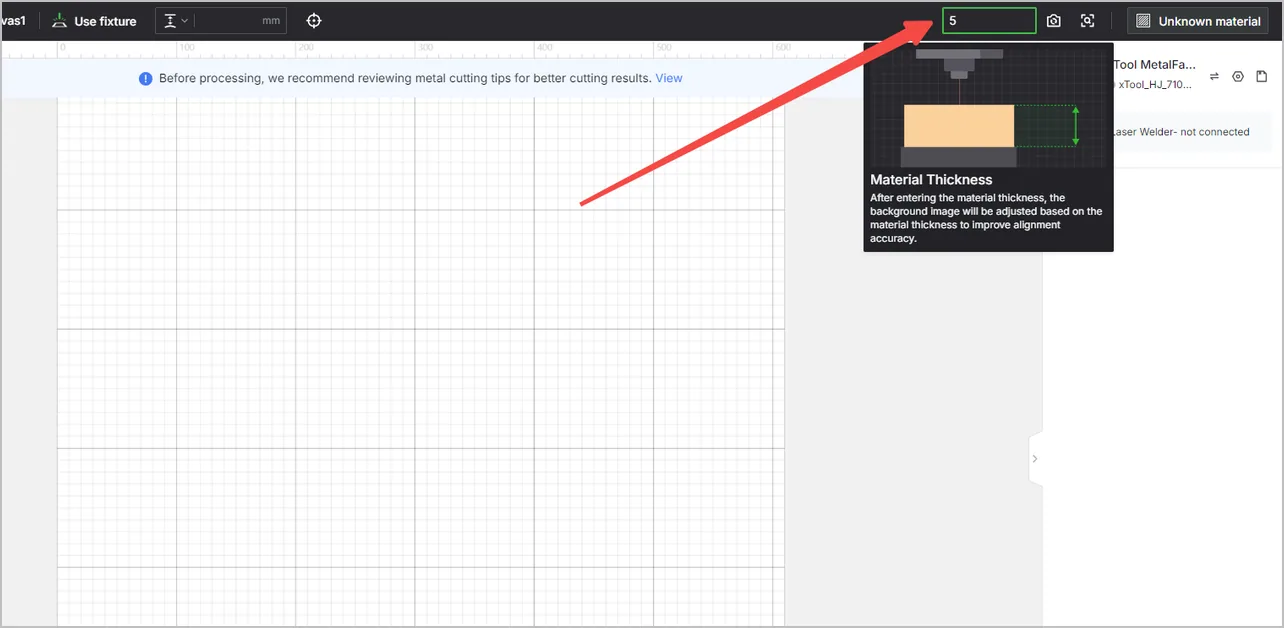

  1. Usa un calibre u otras herramientas para medir el grosor real del material e introduce el valor en la casilla correspondiente.

Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter

  1. Coloca el material en la zona central de la máquina.

  2. Haz clic en Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter o Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter en la esquina superior derecha de XCS.

Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter

  1. Coloca un objeto en el centro de la vista de la cámara.

  2. Procesa el material.

  3. Después de procesar, vuelve a hacer clic en Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter o Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter para capturar una imagen.

Nota: NO abras la tapa ni realices ninguna operación.

Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter

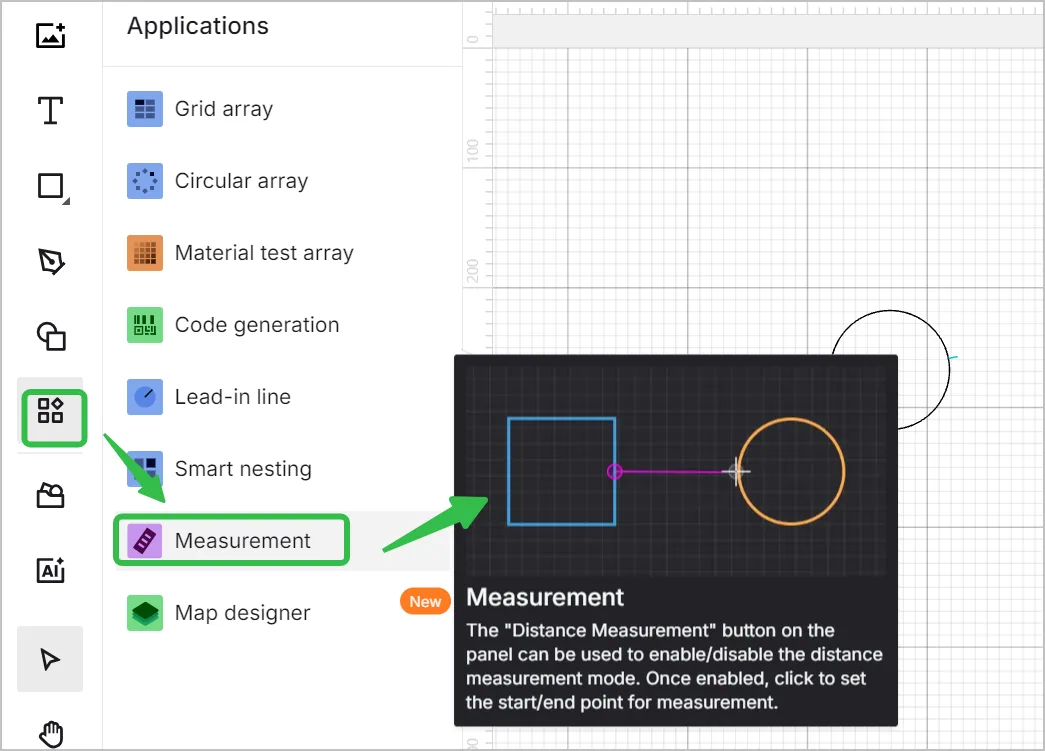

  1. Haz clic en Aplicación > Medición en el panel izquierdo. Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter

  1. Mide la distancia entre el centro de corte real y el centro objetivo del objeto en XCS. El valor de la distancia es el valor de desplazamiento.

Solucionar el desplazamiento de la posición de corte de la xTool MetalFab CNC Cutter

  1. Comprueba si el valor de desplazamiento está dentro del rango aceptable.
 Cámara de vista lejanaCámara de vista cercana
Área completa± 2 mm± 1 mm
Área central± 0,2 mm± 0,2 mm



  1. Si el valor de desplazamiento supera el rango, pasa al siguiente paso.



Paso 2: Calibra las cámaras

  1. Sigue el vídeo inferior para calibrar las cámaras.



  1. Si el problema persiste, realiza la calibración unas cuantas veces más para mejorar aún más la precisión de la cámara.
