Descripción del problema

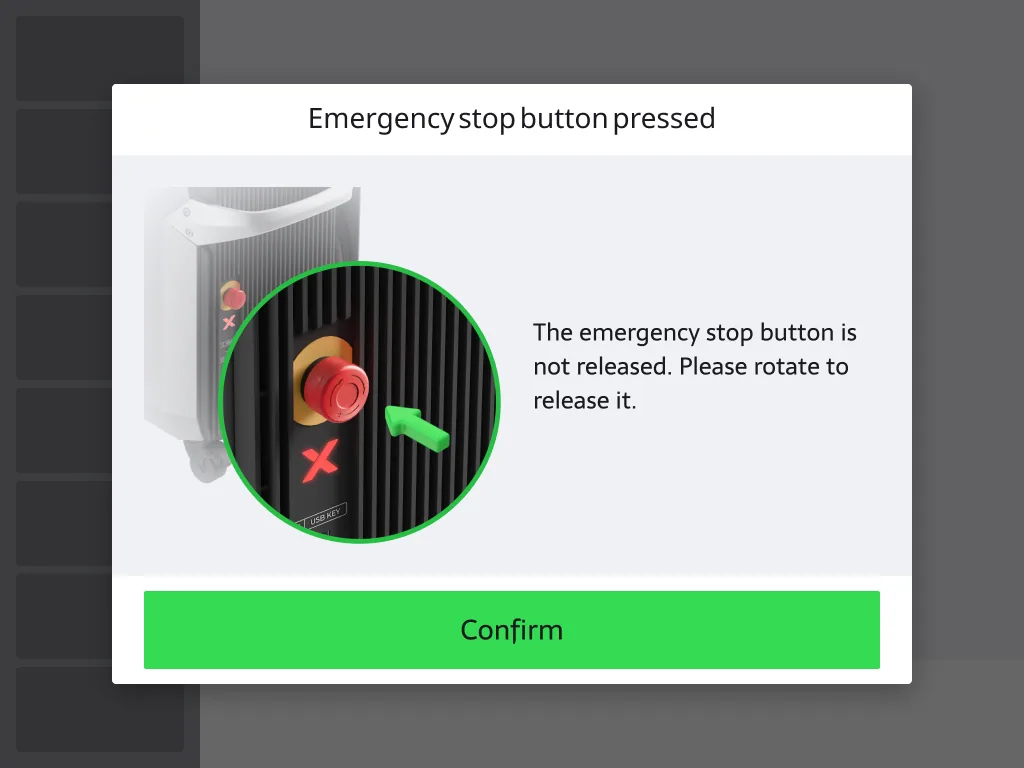

Cuando la soldadora láser se está encendiendo o durante el funcionamiento, la pantalla muestra el mensaje «Botón de parada de emergencia pulsado» y el dispositivo no puede funcionar con normalidad. Consulta el siguiente contenido para obtener consejos de resolución de problemas.

Causas posibles

1. El botón de parada de emergencia está activado.
2. El cable conectado al botón de parada de emergencia está fallando.
3. El relé intermedio de la placa base está fallando.
4. El relé de seguridad o su cableado está fallando.
5. El contactor o su cableado está fallando.

Procedimiento de resolución de problemas

Sigue estos pasos en orden.

Antes de empezar: Desconecta la CNC Cutter

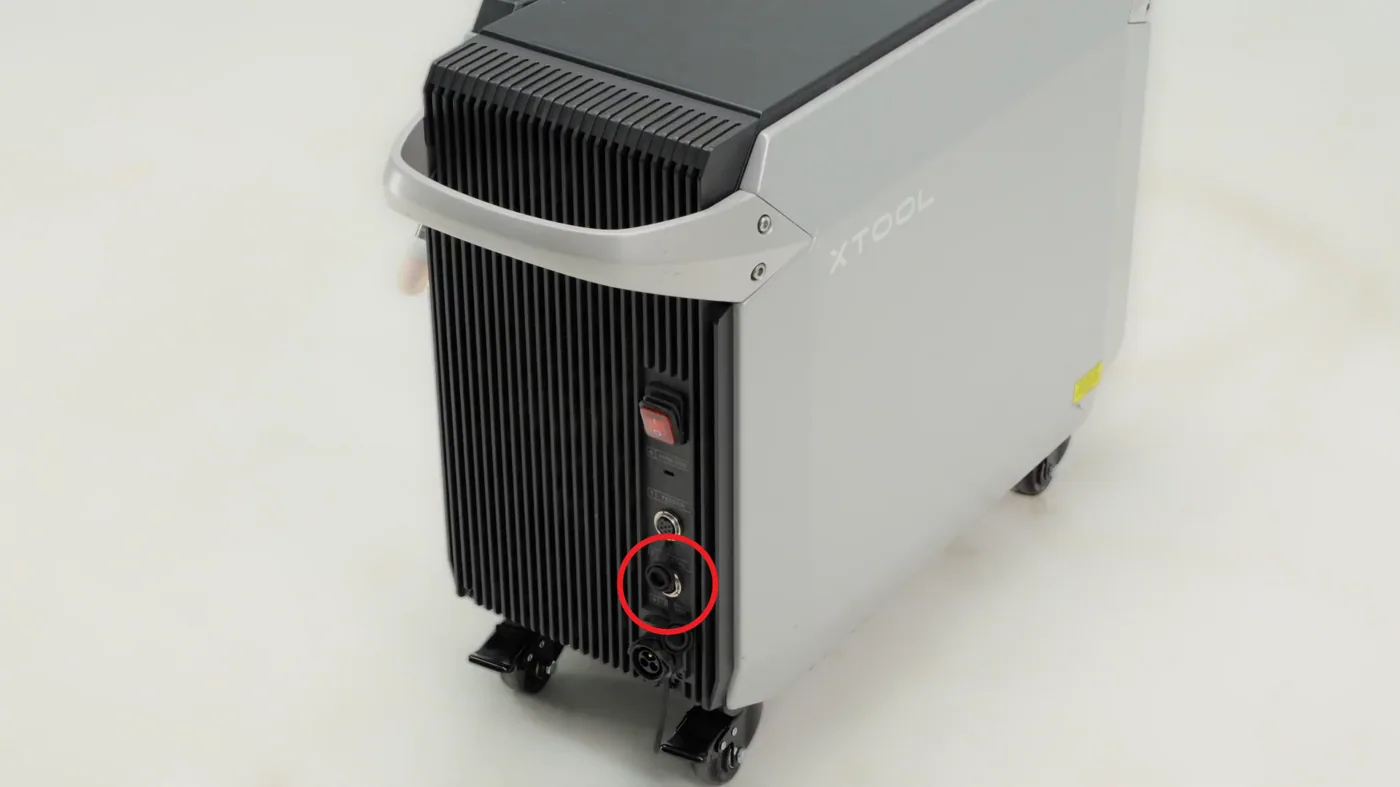

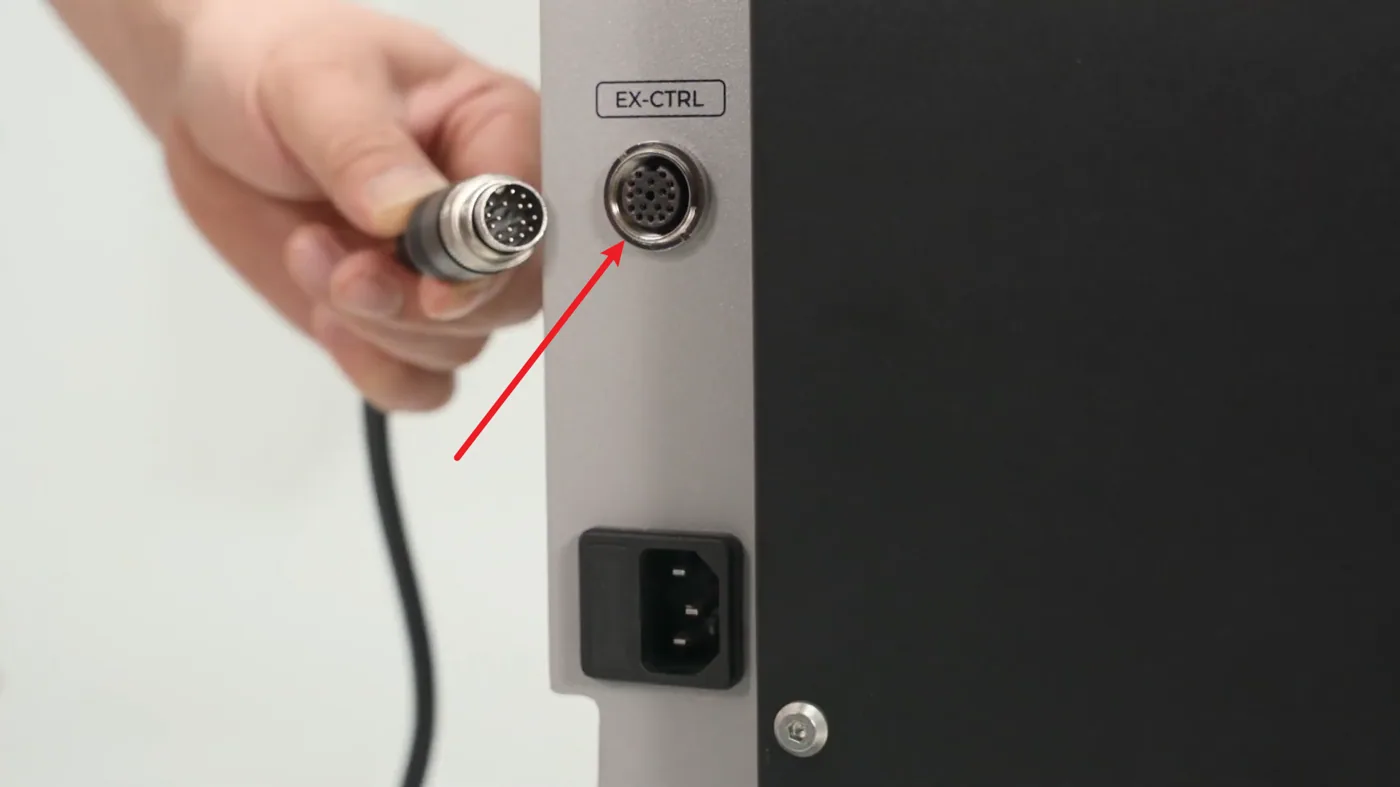

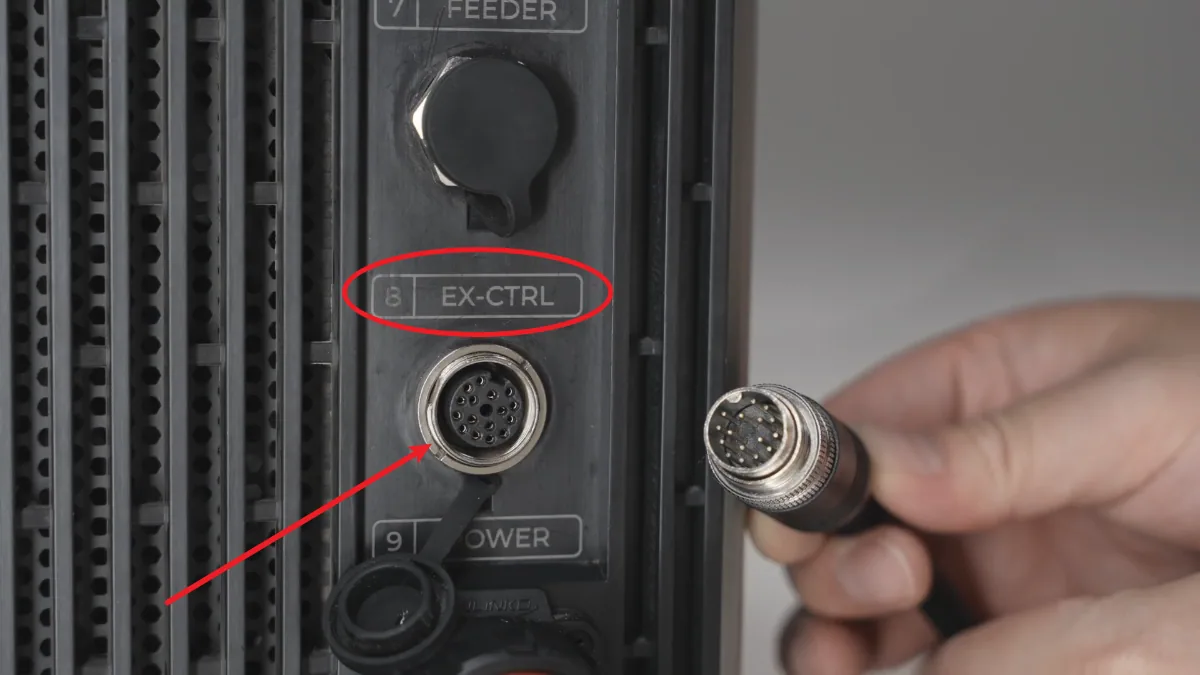

Si la soldadora láser está conectada a la xTool MetalFab CNC Cutter, desconéctalas primero.

PASO 1: Comprueba el botón de parada de emergencia

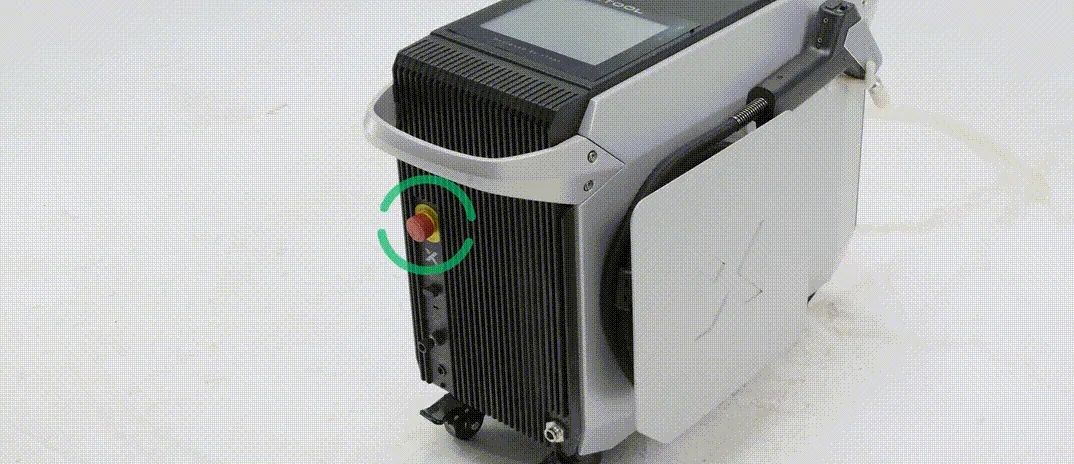

1. Gira el botón de parada de emergencia en sentido horario para restablecerlo.
2. Espera 15–20 segundos y reinicia el dispositivo.

PASO 2: Inspecciona el cableado interno

1. Consulta el vídeo «Sustituir la placa base de la xTool MetalFab Laser Welder» y retira la cubierta izquierda de la máquina.

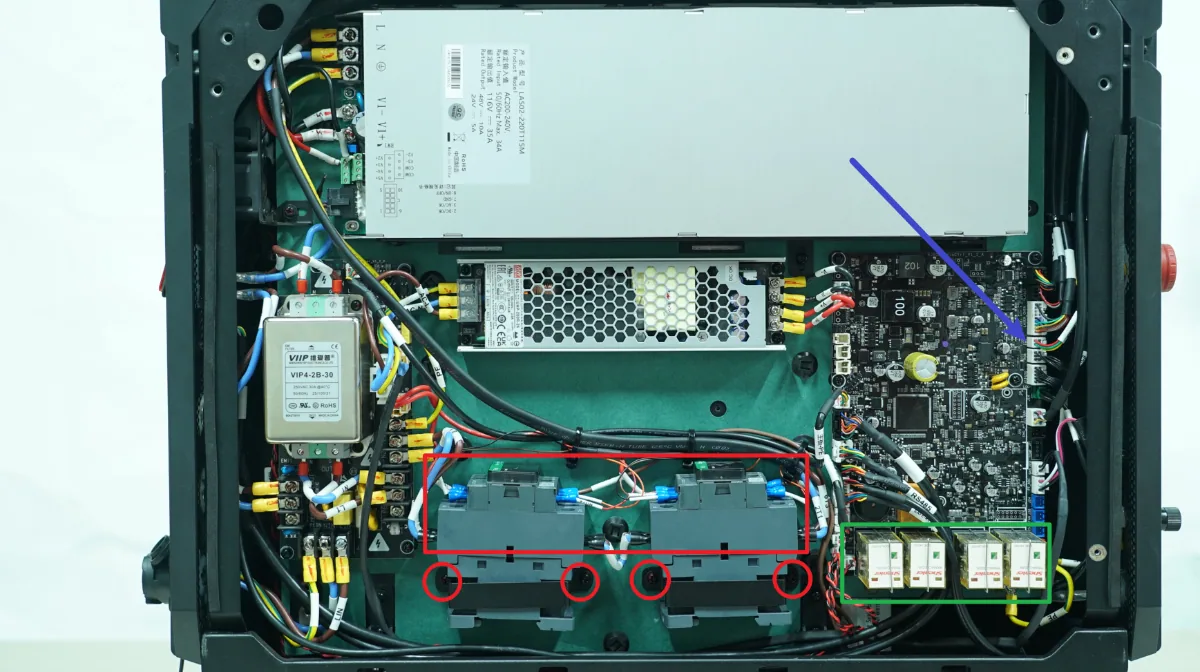

2. 1. Comprueba los cables dentro de la zona recuadrada en rojo por si hay conexiones sueltas, desconexiones o daños físicos.
   2. Afloja ligeramente los cuatro tornillos marcados con círculos rojos (pero no los retires del todo).
   3. Comprueba si los cuatro componentes marcados con el recuadro verde muestran algún daño visible o desconexión.
   4. Inspecciona las conexiones de cables indicadas por las flechas azules para asegurarte de que están correctamente conectadas.

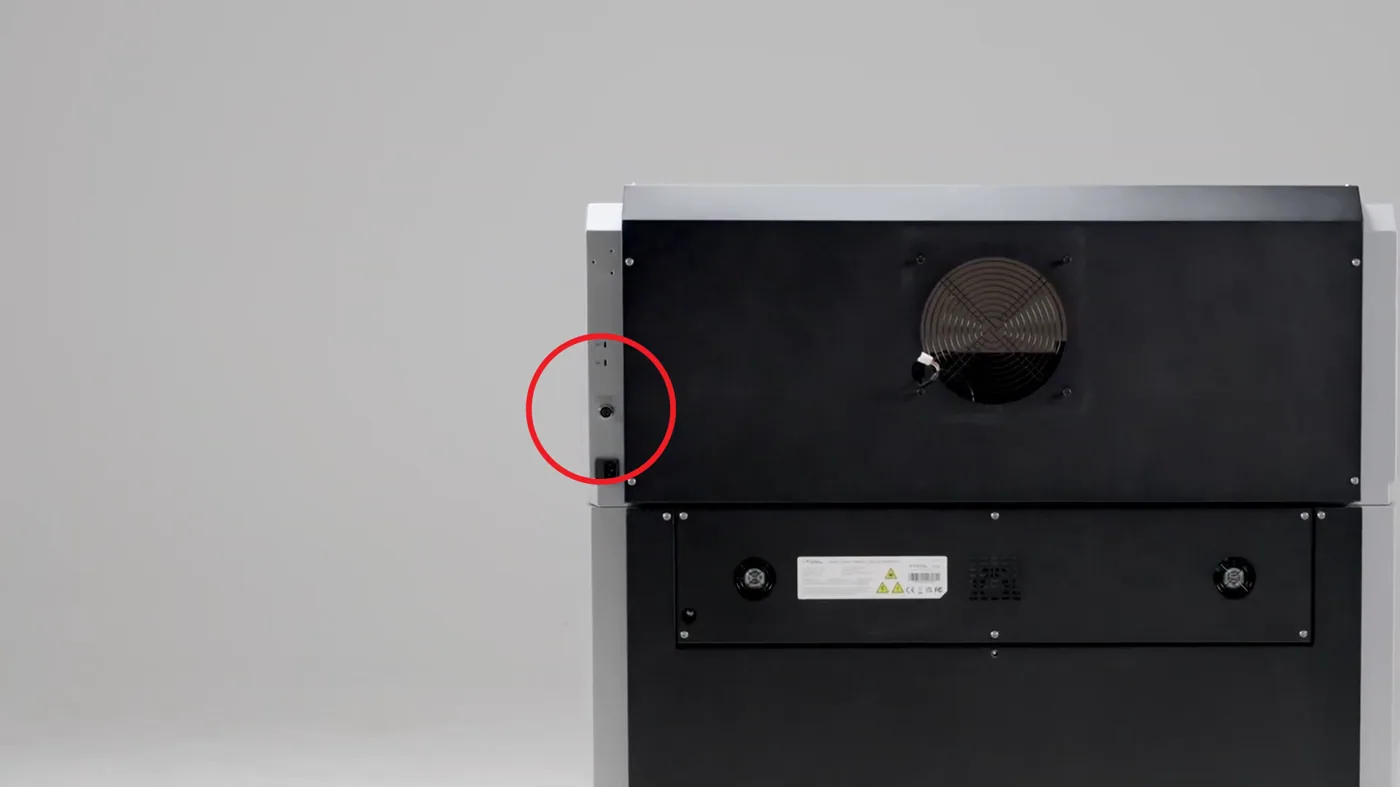

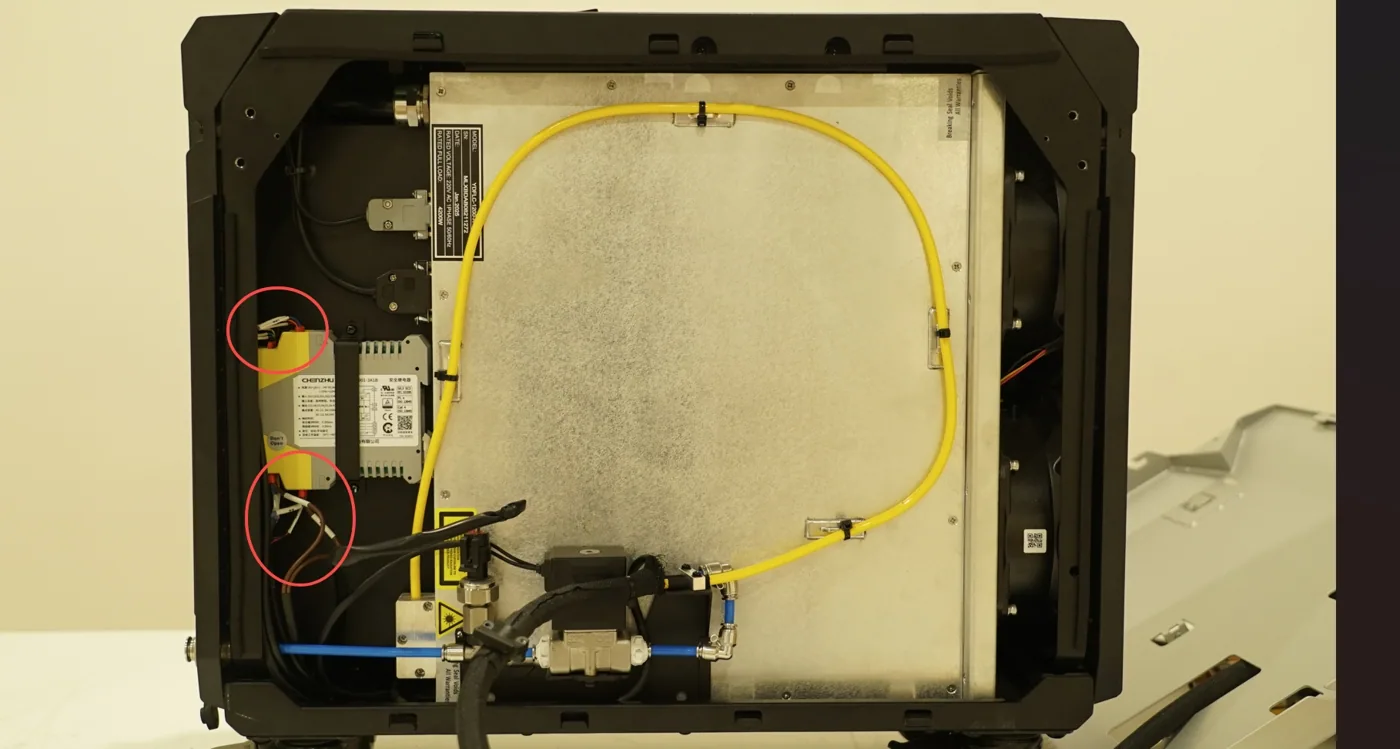

3. Consulta el vídeo «Sustituir el conjunto neumático de la xTool MetalFab Laser Welder» y retira la cubierta derecha de la máquina. A continuación, comprueba todos los cables dentro de las dos zonas rodeadas en rojo para asegurarte de que no hay conexiones sueltas ni cables rotos. Puedes tirar suavemente de los cables para verificar que las conexiones son firmes.

PASO 3: Reinstala los contactores de CA y los relés

Antes de realizar los siguientes pasos, apaga la máquina y desenchufa el cable de alimentación. Tras desenchufarlo, espera aproximadamente 10 minutos para asegurarte de que los condensadores internos están completamente descargados.

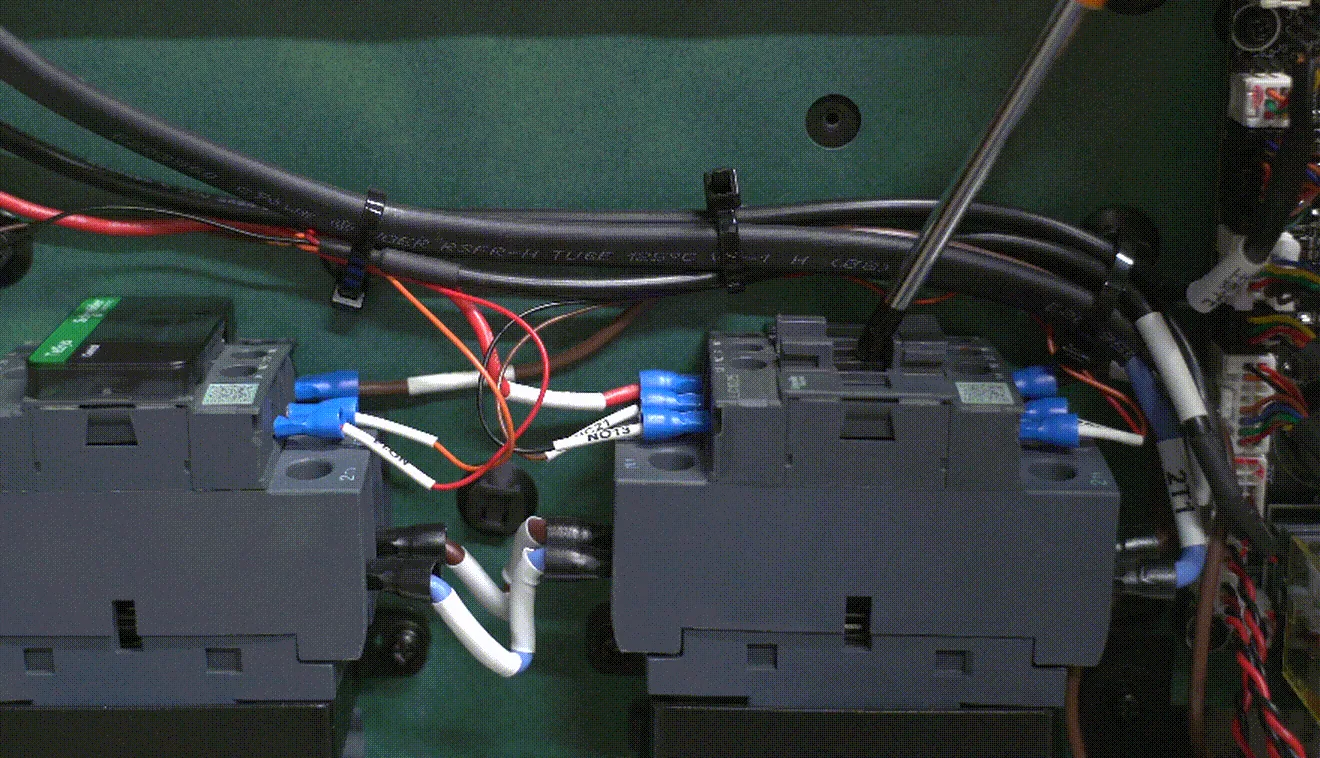

1. Retira las cubiertas de los contactores de CA y usa un destornillador para probar la estructura mecánica interna y confirmar que el movimiento de retorno por muelle es normal.

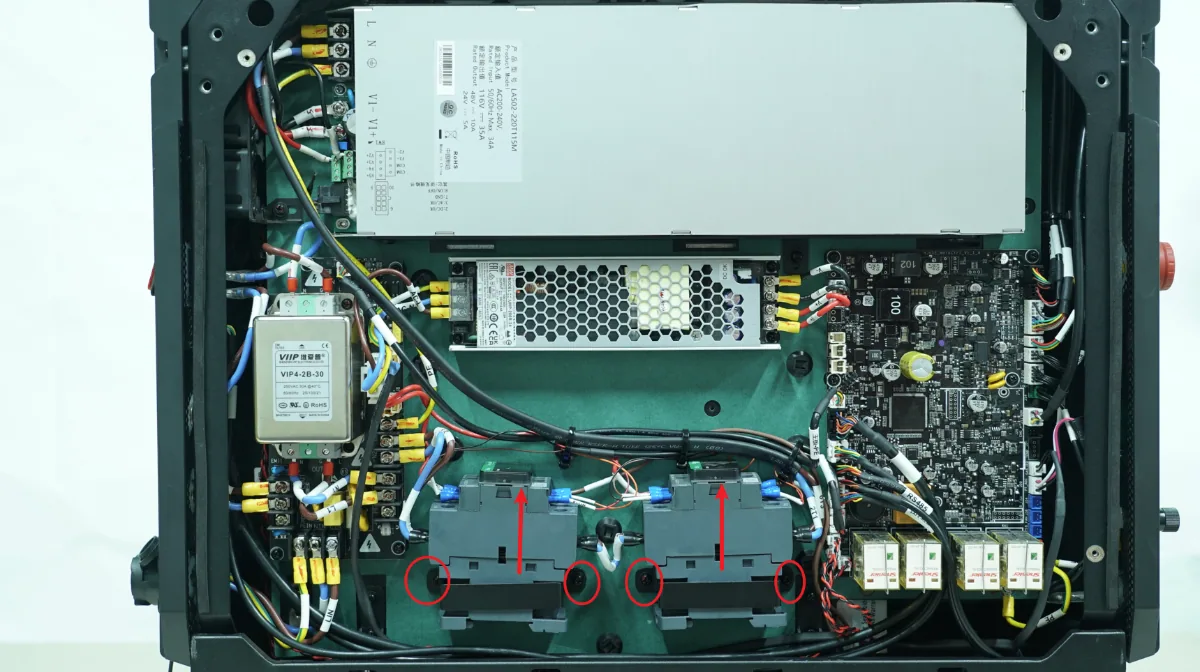

1. Afloja los cuatro tornillos de montaje de los contactores, mueve ligeramente los contactores hacia arriba y vuelve a apretar todos los tornillos.

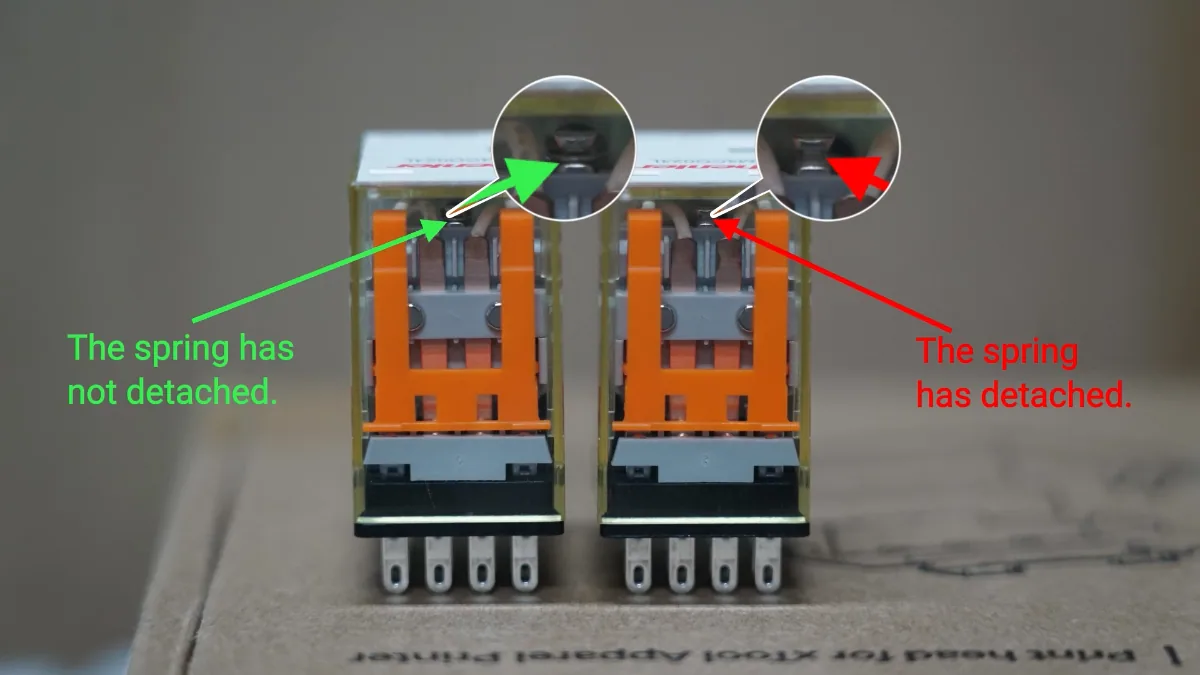

2. Retira uno a uno los cuatro relés de la placa base. Comprueba si los muelles internos se han soltado de los postes de montaje. Si no encuentras anomalías, vuelve a instalar los relés en la placa base.

Para procedimientos de operación detallados, consulta el siguiente vídeo: Cómo comprobar los componentes internos cuando se produce un error de parada de emergencia.

¿Sigues teniendo problemas?

Si el problema persiste tras completar los pasos anteriores, ponte en contacto con el soporte técnico de MDPI.

Para una resolución rápida, incluye los siguientes datos:

• Descripción del problema: una explicación detallada del problema observado.

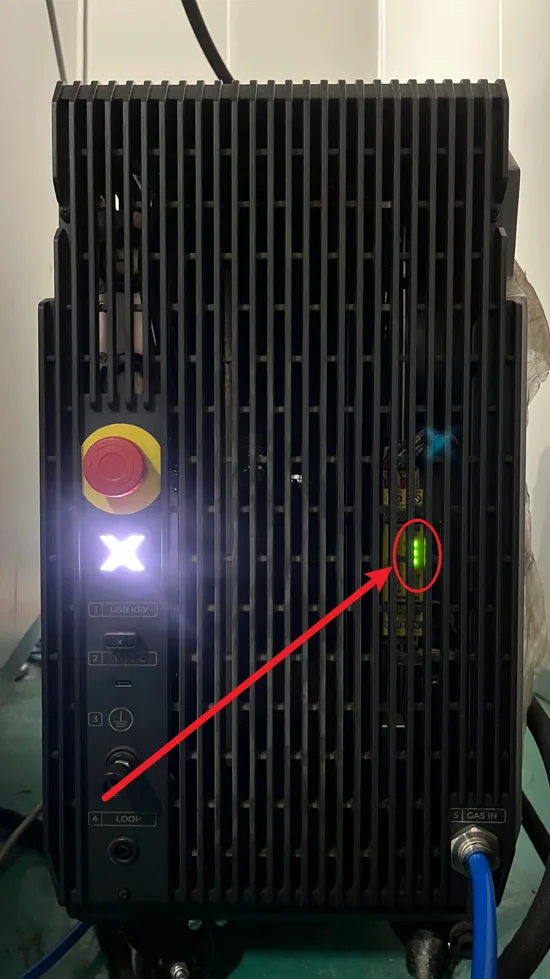

• Prueba en vídeo: graba todo el proceso de resolución de problemas y los resultados, y envía el archivo de vídeo junto con una imagen que muestre el estado del indicador marcado con el círculo rojo después de encender la máquina.


Esta información es fundamental para que el equipo de soporte técnico de MDPI pueda prestar asistencia a tiempo.
