Solución de problemas de detección de la placa base (cajón) del xTool MetalFab CNC Cutter

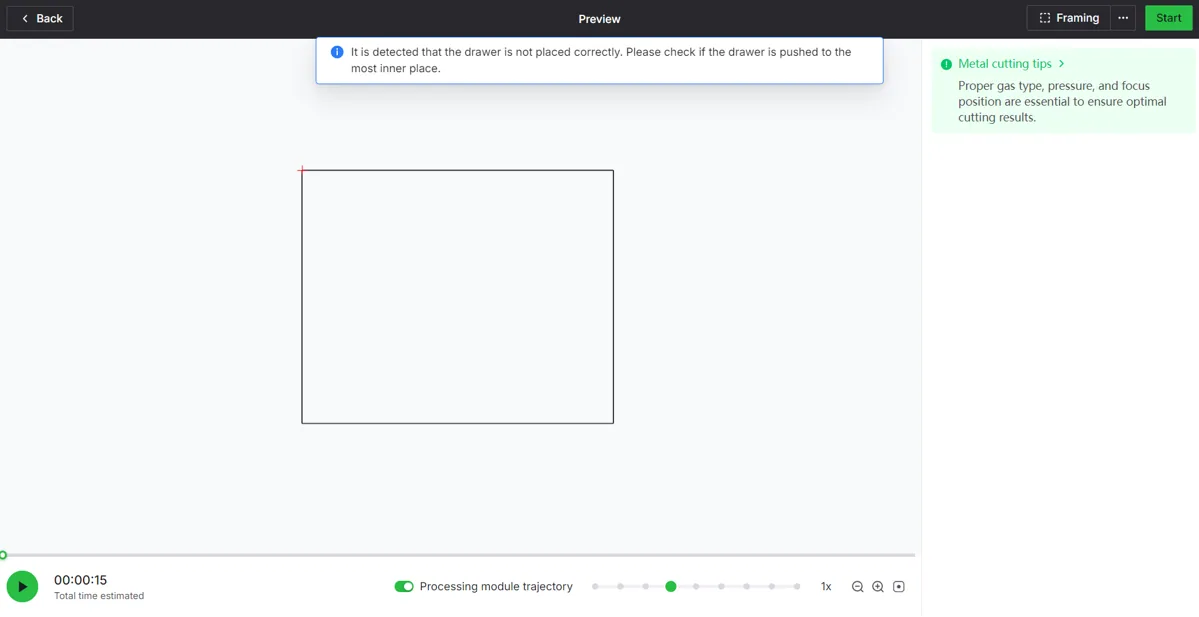

Si XCS avisa de que la placa base (cajón) de tu xTool MetalFab CNC Cutter no está bien colocada y, por tanto, impide el procesado, consulta esta guía para solucionarlo.

Posibles causas

1. Instalación incorrecta de la placa base: la placa base no está totalmente insertada en la unidad principal.
2. Deformación de la placa base: la placa base está deformada, lo que impide un contacto correcto con el sensor.
3. Cable del sensor desconectado: el cable del sensor está desconectado de la placa de control principal.
4. Fallo del sensor: el sensor puede estar averiado.
5. Fallo del conector del sensor: el conector del sensor en la placa de control principal puede estar averiado.

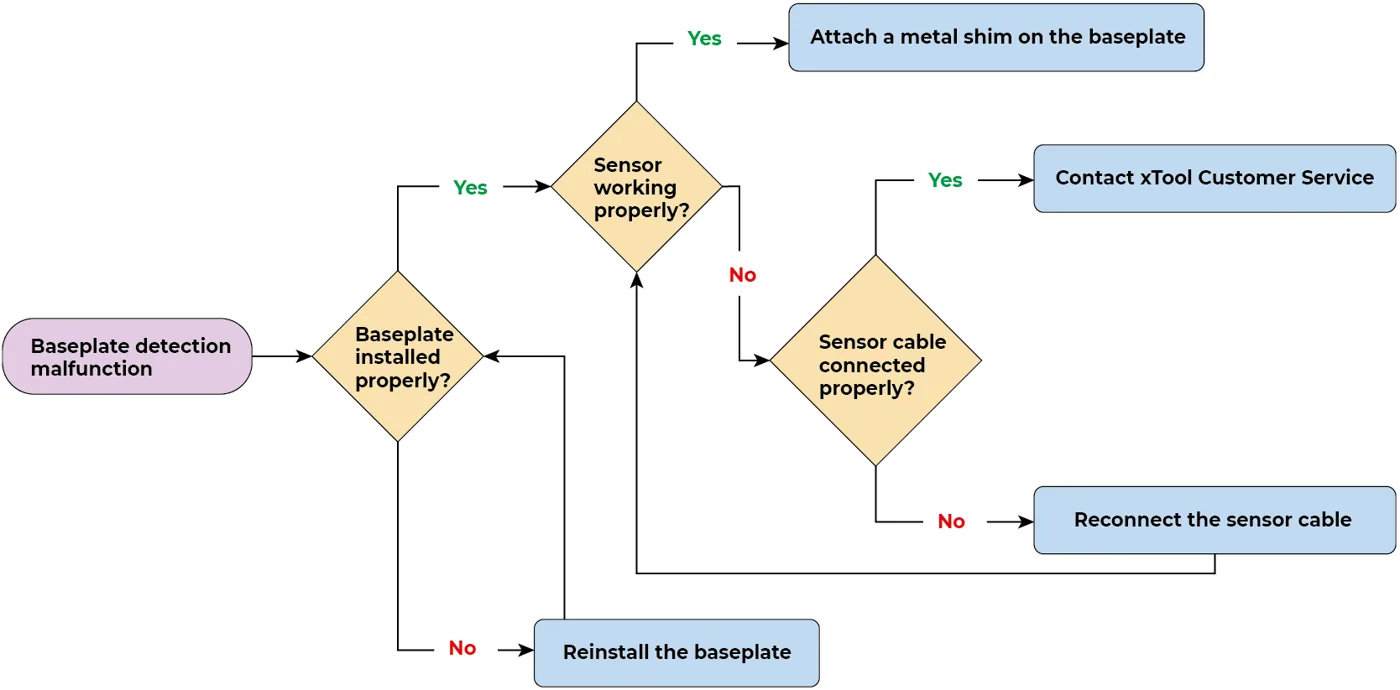

Diagrama de flujo de resolución de problemas Procedimiento detallado

Paso 1: Comprueba la instalación de la placa base

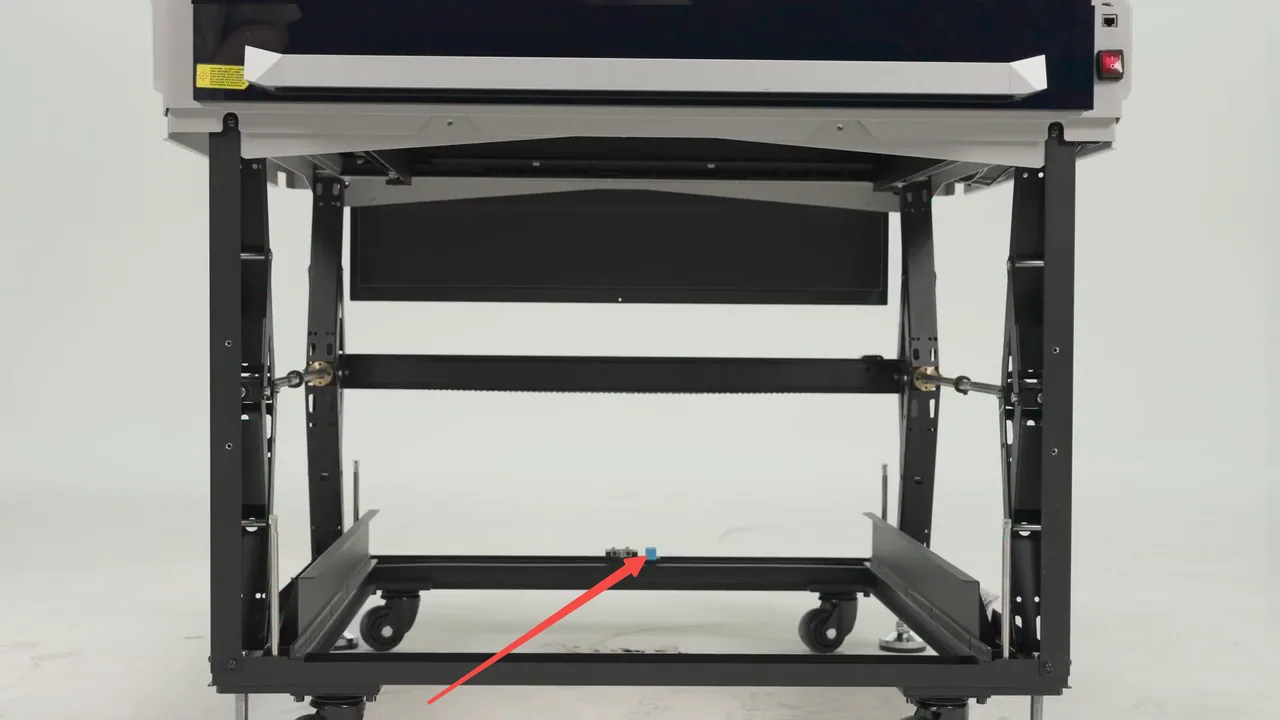

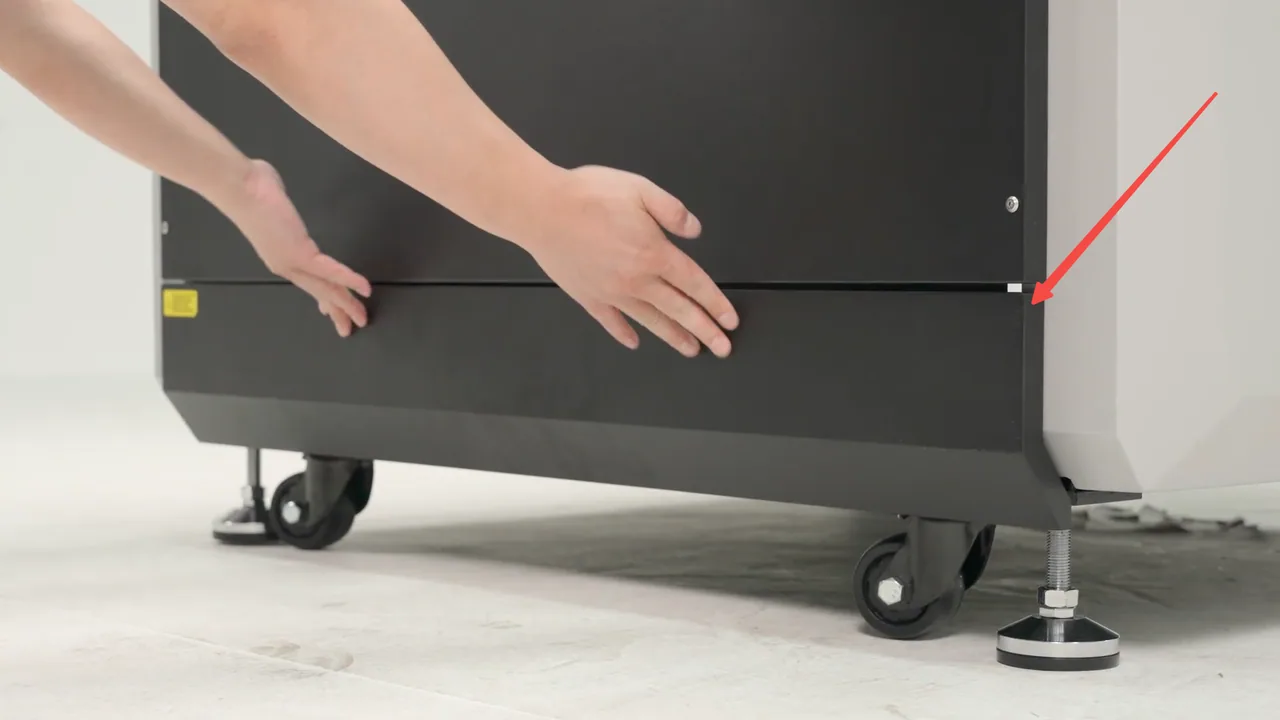

1. Asegúrate de que la placa base esté totalmente insertada en la unidad principal, sin huecos visibles.

1. Si esto no resuelve el problema, pasa al siguiente paso.

Paso 2: Comprueba el sensor

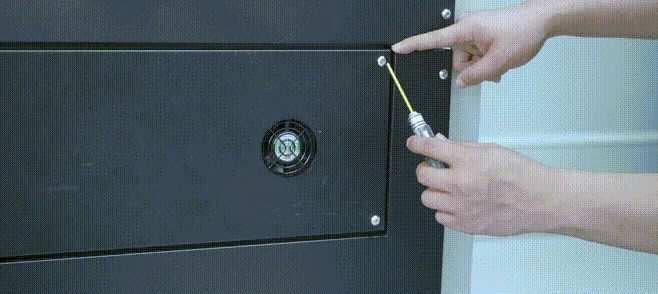

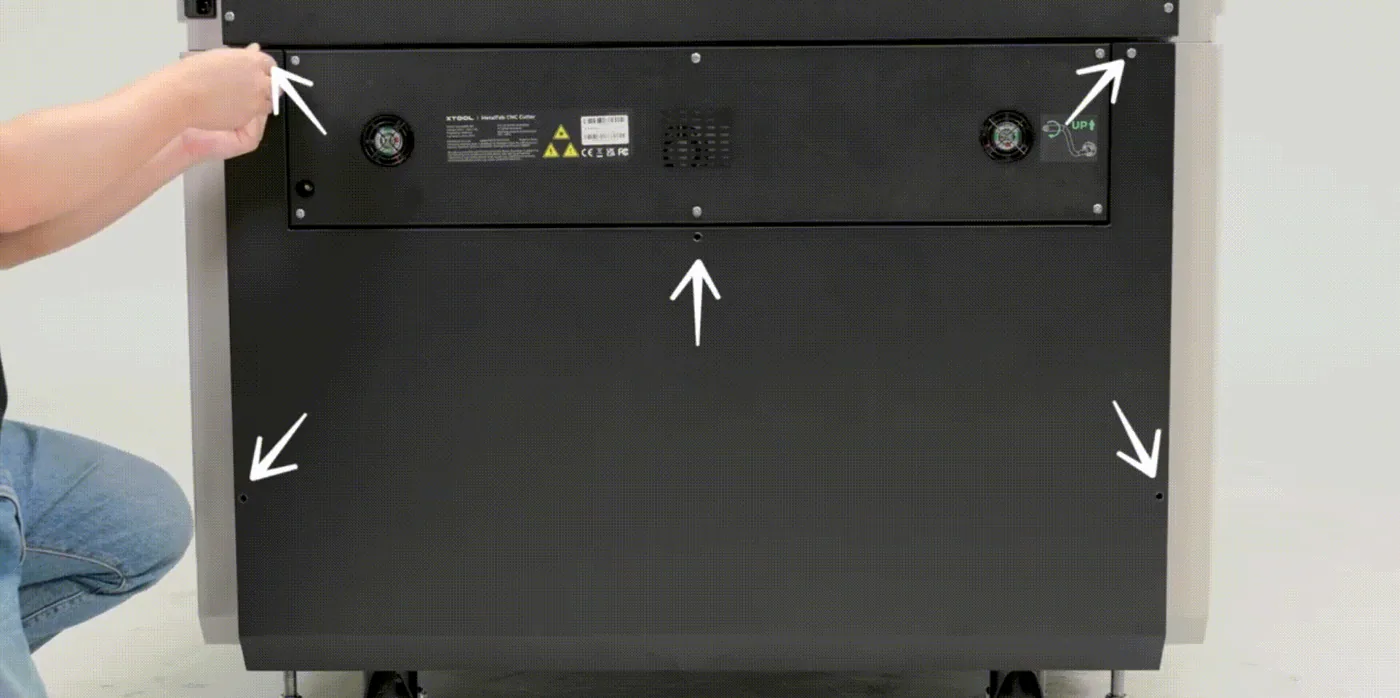

1. Retira los cinco tornillos y la placa trasera.

2. Para comprobar si el sensor funciona correctamente, enciende la máquina y activa el sensor mediante una de estas opciones:

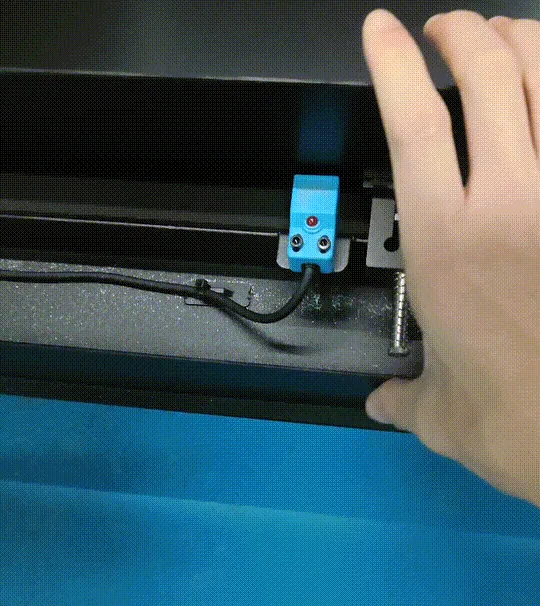

Empujando ligeramente el panel más cercano hacia el sensor	Colocando una galga metálica cerca del sensor

1. Observa el estado del indicador del sensor.

• Funcionamiento normal: la luz roja se ENCIENDE cuando el panel/galga metálica está cerca y se APAGA cuando se aleja.
• Fallo: el indicador no se ilumina.

Luz roja APAGADA /Indicador sin iluminar	Luz roja ENCENDIDA

1. Si el sensor funciona correctamente, el problema puede deberse a la deformación de la placa base o a una mala alineación, que impide que la placa base llegue al sensor. Para solucionarlo:

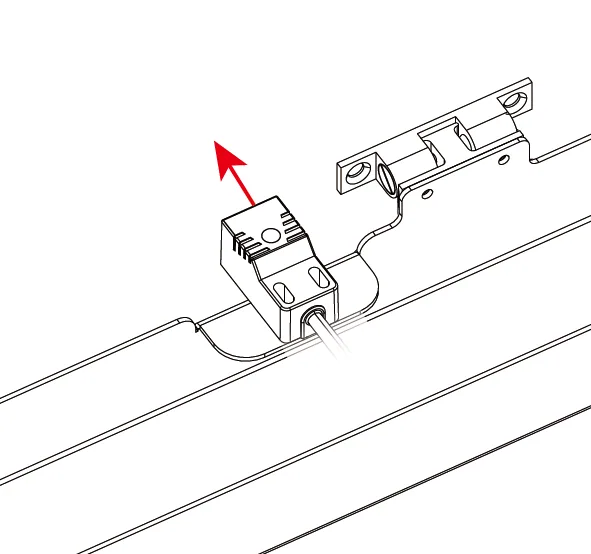

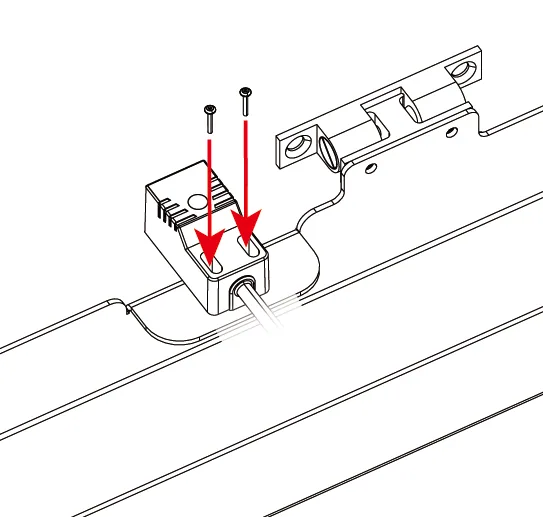

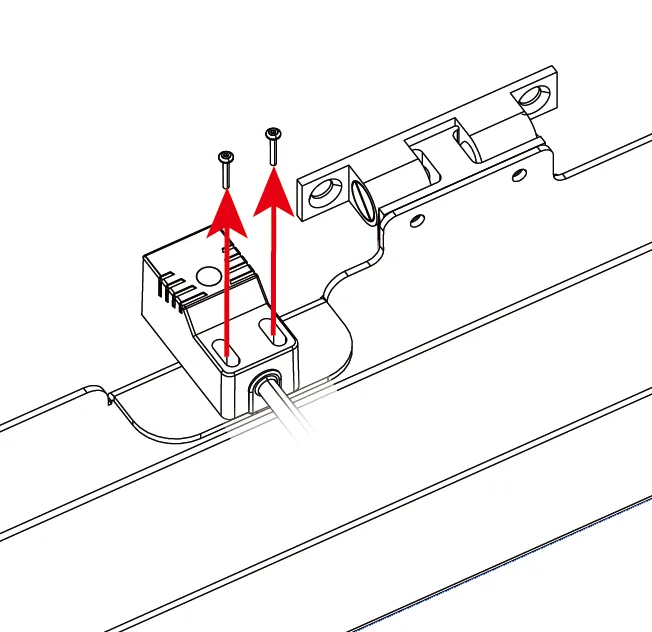

• Opción 1: afloja los dos tornillos del sensor y tira un poco del sensor hacia fuera. Luego, aprieta los tornillos.

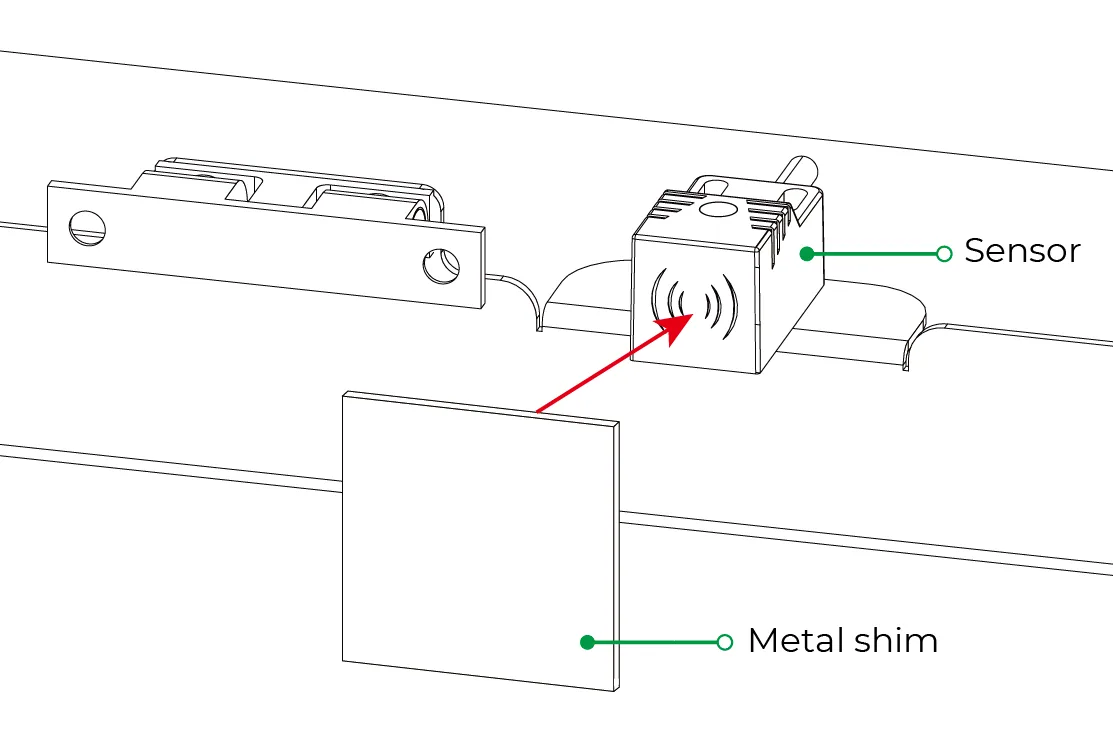

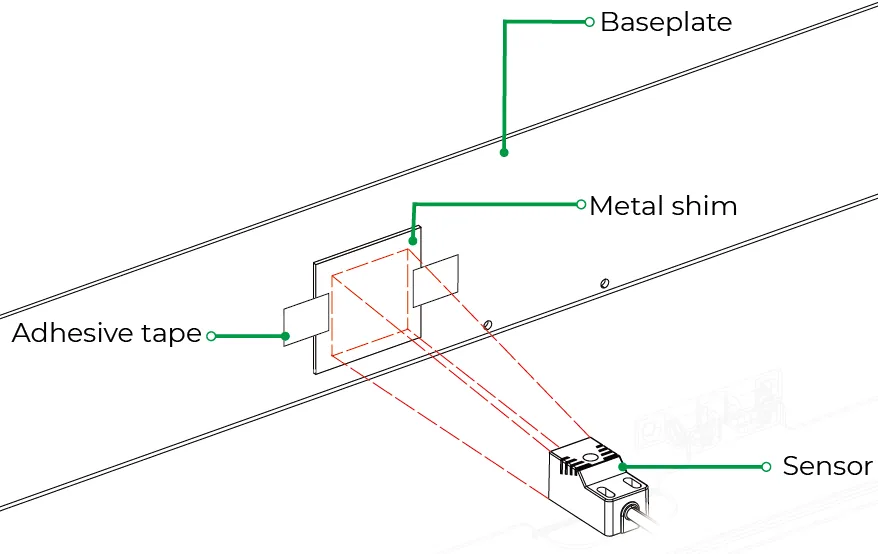

• Opción 2: fija a la placa base (con cinta adhesiva) una galga de acero inoxidable de 1 mm de grosor y 25 mm × 25 mm, a la misma altura que el sensor.

1. Si el indicador del sensor no se ilumina, pasa al siguiente paso.

Paso 3: Comprueba la conexión del cable del sensor

1. Asegúrate de que la máquina esté apagada y luego retira los tornillos y la placa trasera.

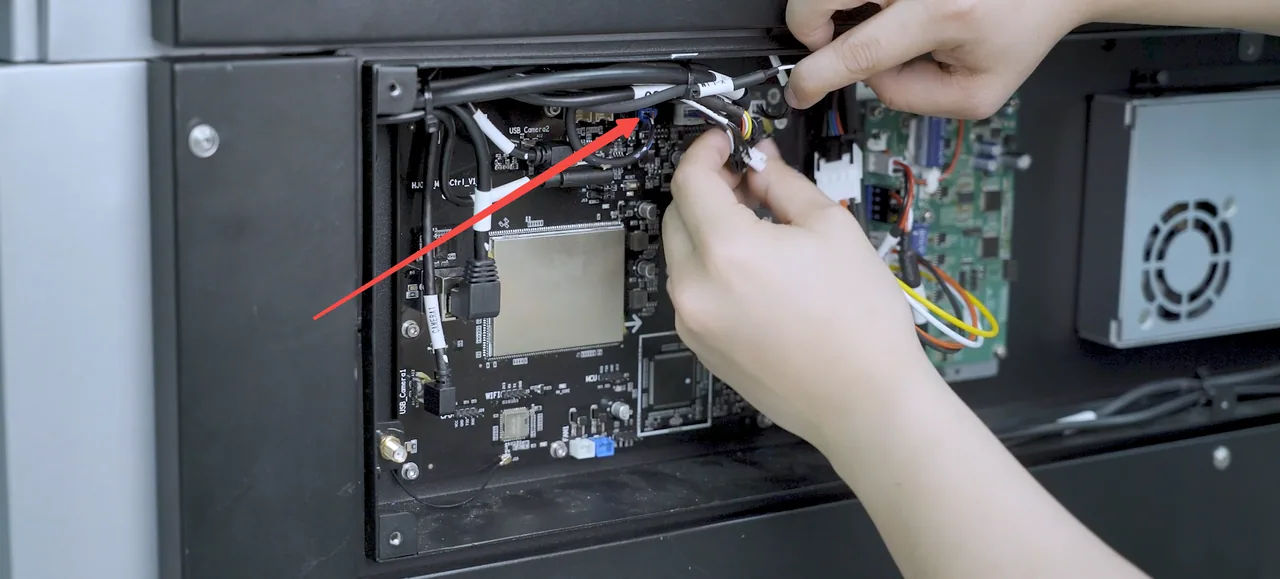

1. Desconecta el cable del sensor del conector azul indicado por la flecha roja.

1. Reinicia la máquina y comprueba el sensor de nuevo.

• Si el sensor funciona correctamente, el problema está resuelto.
• Si ninguno de estos pasos resuelve el problema de detección inesperado, es posible que el sensor o su conector en la placa de control principal estén averiados. Prepara un vídeo que muestre tu proceso de resolución y los resultados y ponte en contacto con el soporte técnico de MDPI para recibir más ayuda.

Ayúdanos a mejorar

Si este artículo o vídeo no te ayuda a resolver el problema, indícanoslo haciendo clic en el botón «No» de la sección «¿Te ha resultado útil esta página?» de abajo y deja tus comentarios en el cuadro de sugerencias emergente. Nuestro equipo de la base de conocimientos lo revisará y lo tendrá en cuenta para futuras actualizaciones.

¿Aún necesitas ayuda?

Si necesitas ayuda de una persona, contacta con el soporte técnico de MDPI. Nuestro equipo te atenderá lo antes posible.
