Soldadura por puntos y soldadura por pulsos

Este artículo presenta dos técnicas de soldadura de uso común: la soldadura por puntos y la soldadura por pulsos, cubriendo sus definiciones, escenarios de aplicación, ajustes de parámetros clave, pasos para empezar y precauciones esenciales.

Para una guía de inicio rápido e instrucciones detalladas sobre el uso de la máquina, consulta Iniciar la soldadura con aporte de hilo con xTool MetalFab Laser Welder 1200W.

1. Definiciones y aplicaciones

Soldadura por puntos

Soldadura por pulsos

Definición

Suelda en un punto mediante breves ráfagas de emisión láser, creando pequeñas soldaduras en forma de punto.

Utiliza haces láser pulsados para soldar la pieza. Mantiene bajo el aporte total de calor de la soldadura al tiempo que consigue una penetración adecuada.

Aplicaciones

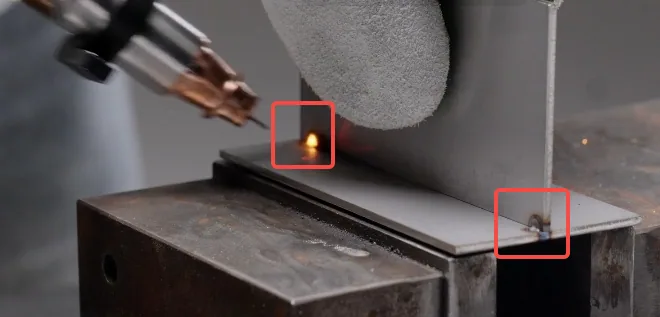

  • Presoldar para alinear y fijar temporalmente las piezas, ideal para chapas metálicas finas
  • Unir piezas pequeñas o diminutas con precisión
  • Soldar chapas metálicas finas

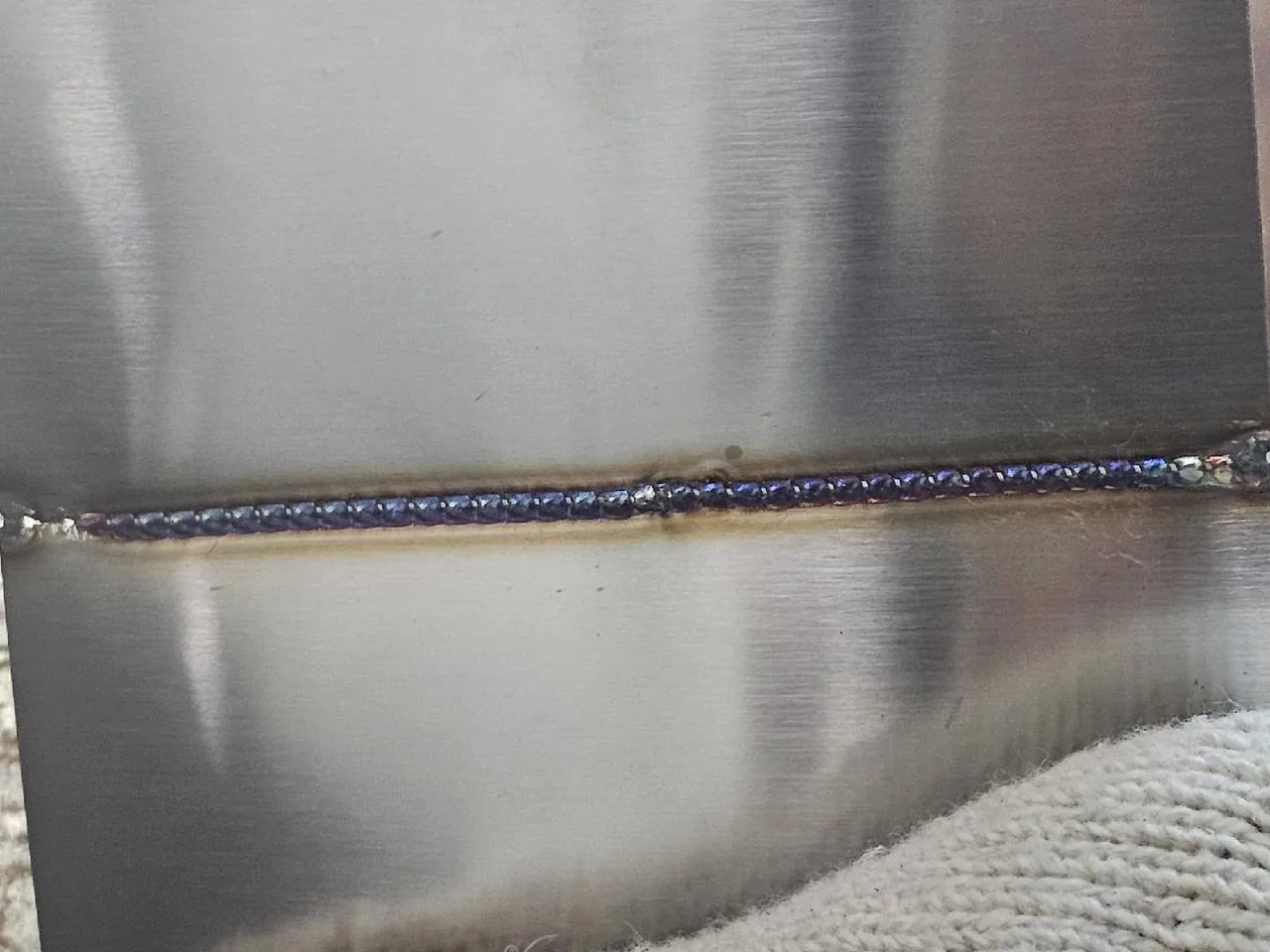

  • Crear cordones de soldadura atractivos, como un patrón de escamas de pez.

Ejemplos



2. Parámetros de procesado clave

Parámetros

Rango de ajuste

Efectos

Soldadura por puntos

Tiempo de punto

/

Cuanto mayor sea el tiempo de punto, mayor será el punto de soldadura y más profunda la penetración.

Potencia láser

1%-100%

（Ajústala según el grosor del material）

Cuanto mayor sea la potencia láser, mayor será el calor generado.

Soldadura por pulsos

Frecuencia

/

Cuanto mayor sea la frecuencia, menor será el intervalo entre pulsos, lo que da como resultado un aporte de calor más uniforme.

Ciclo de trabajo

1%-100%

Cuanto mayor sea el ciclo de trabajo, mayor será la energía por pulso.

Los materiales más gruesos requieren un ciclo de trabajo mayor.

Velocidad de alimentación

2-100 mm/s

(Valor predeterminado: 10 mm/s)

La velocidad de alimentación del hilo determina la velocidad de soldadura. Cuanto mayor sea la velocidad de alimentación del hilo, mayor será la velocidad de soldadura, lo que conlleva un menor tiempo de permanencia del láser y una menor absorción de energía láser por el material.

Los materiales más gruesos requieren una velocidad de alimentación del hilo más lenta.

3. Procedimientos de soldadura y precauciones

Nota: Para instrucciones detalladas sobre el uso de la máquina, consulta Iniciar la soldadura con aporte de hilo con xTool MetalFab Laser Welder 1200W.

Soldadura por puntos

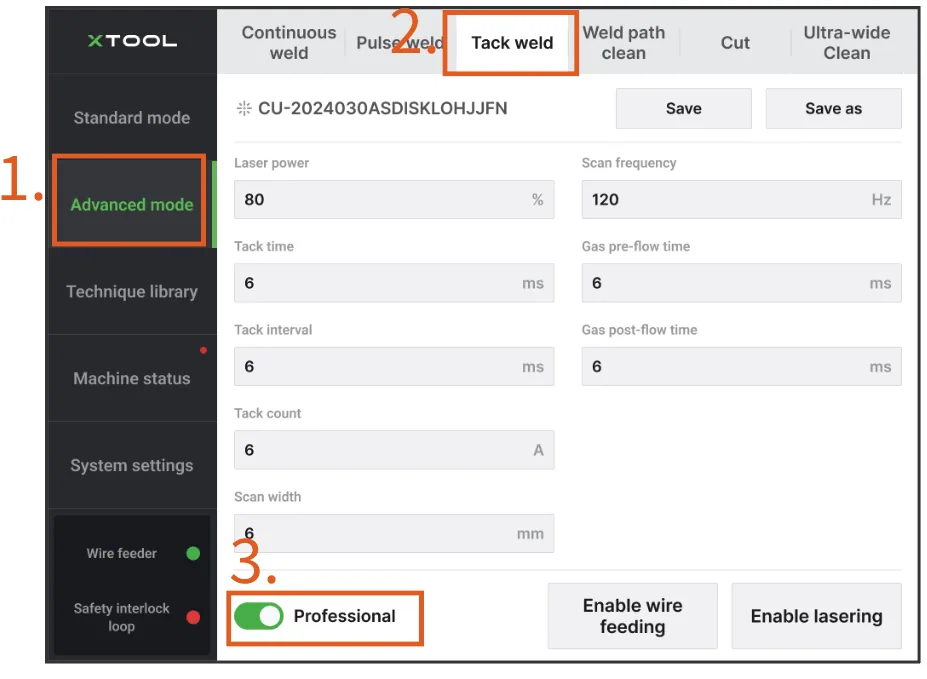

(1) En la pantalla táctil, selecciona Modo avanzado > Soldadura por puntos y activa Profesional.


(2) Configura los parámetros de procesado y luego activa Activar alimentación de hilo y Activar láser.

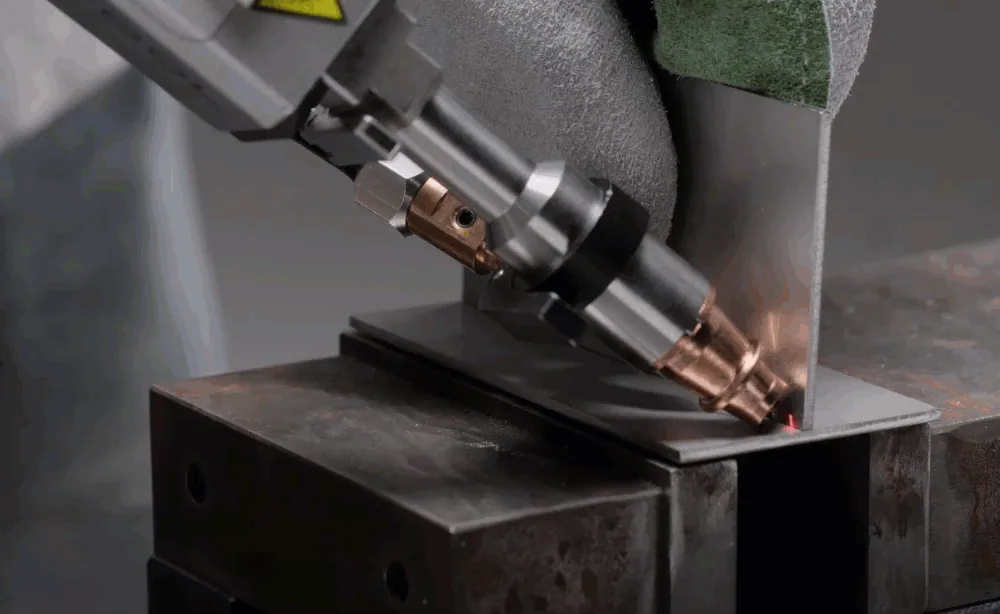

(3) Sostén el cabezal de soldadura sobre la pieza, con la punta del hilo de soldadura en contacto con la pieza y el punto de luz rojo situado en la posición de soldadura. Después, mantén pulsados el botón de detección de agarre y el gatillo para soldar el punto.


Precaución: Asegúrate de que las piezas queden bien alineadas y encajen firmemente.

Soldadura por pulsos

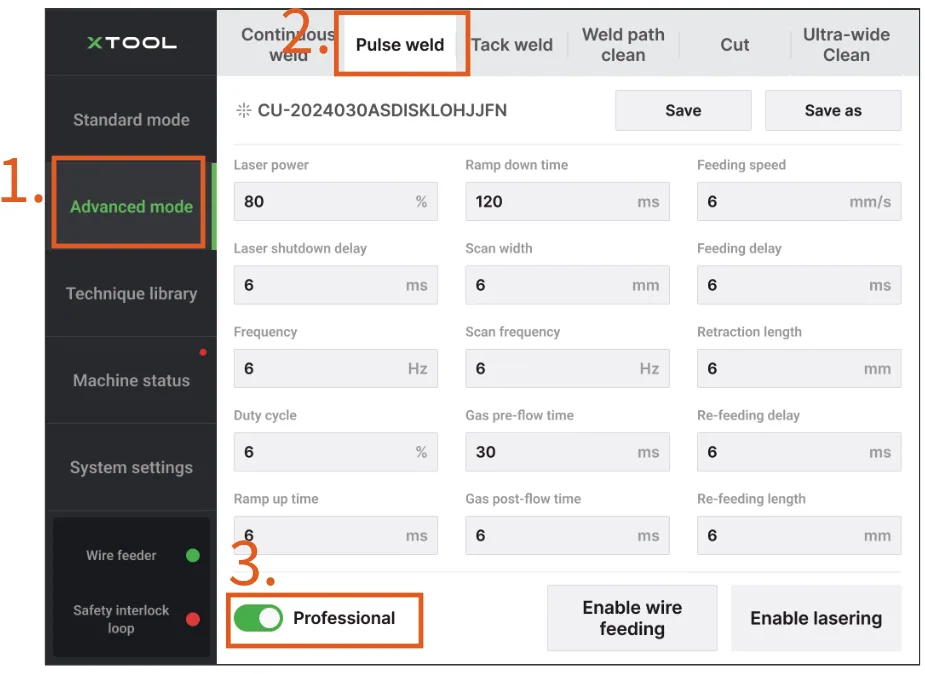

(1) En la pantalla táctil, selecciona Modo avanzado > Soldadura por pulsos y activa Profesional.

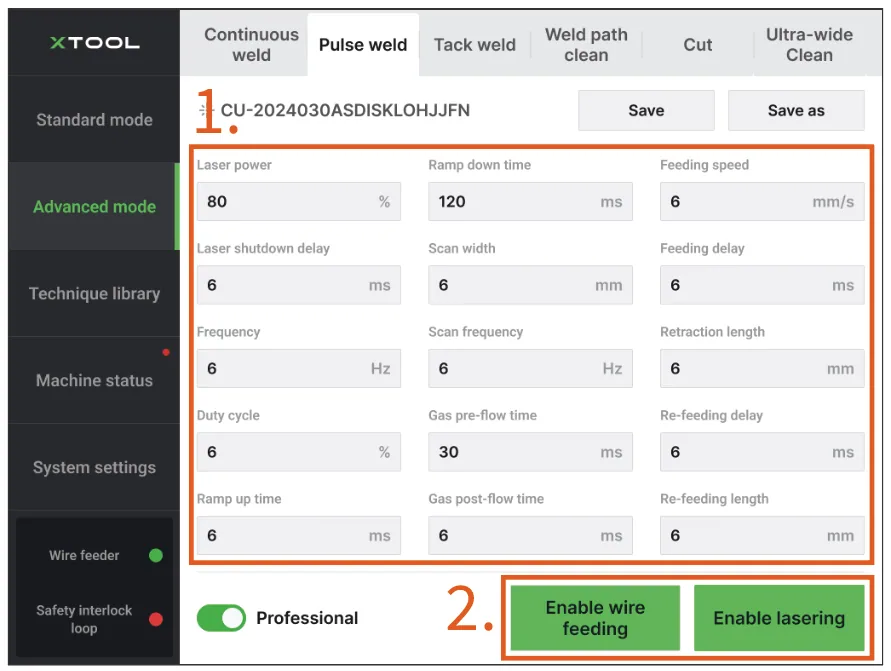

(2) Configura los parámetros de procesado y luego activa Activar alimentación de hilo y Activar láser.

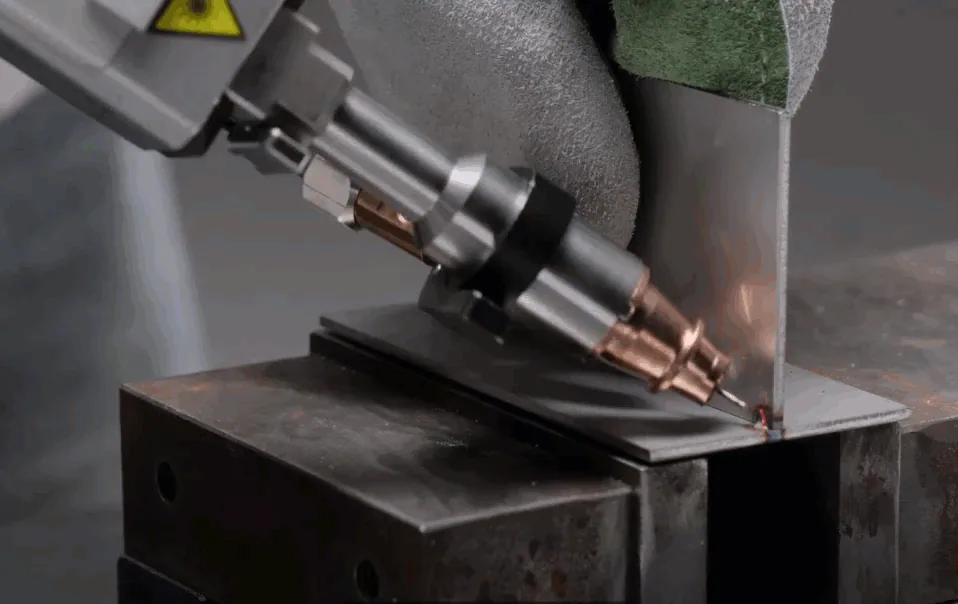

(3) Sostén el cabezal de soldadura sobre la pieza, con la punta del hilo de soldadura en contacto con la pieza y el punto de luz rojo situado en la posición inicial. Después, mantén pulsados el botón de detección de agarre y el gatillo para empezar a soldar.


Precaución:

  • Para minimizar la oxidación, limpia el cordón de soldadura antes de soldar y usa gas de protección durante el proceso.
  • Para soldar chapas finas, se recomienda usar una potencia láser baja (20%-40%) para evitar perforaciones.
