Prepárate para la instalaciónNota: Para instrucciones detalladas sobre los trabajos de preparación, consulta Trabajos de preparación antes de usar el xTool MetalFab Laser Welder.

Alimentación eléctrica

El xTool MetalFab Laser Welder 1200W requiere una alimentación de 200 V – 240 V CA y funciona a una potencia nominal de 4200 W. Se recomienda un circuito ramal individual con una capacidad de corriente de 25 A o superior.
Los requisitos de las instalaciones eléctricas varían según el cable de alimentación. Consulta a un electricista cualificado antes de instalar el equipo para asegurarte de que se instala conforme a la normativa eléctrica local.

Nota: Para los requisitos eléctricos de otros tipos de cables de alimentación en otras regiones, consulta Requisitos de alimentación para productos MetalFab en distintos países y regiones.

Nota:
■ Consulta previamente a un electricista profesional para asegurarte de que el equipo se instala conforme a la normativa eléctrica local.
■ Asegúrate de que la capacidad de corriente de tu circuito cumple los requisitos. No conectes el producto a un circuito doméstico estándar, ya que podría dañar tanto el producto como el circuito.
■ Asegúrate de que el soldador tenga alimentación independiente. No lo uses con otros equipos de alta potencia en el mismo circuito.
■ Para garantizar la seguridad, se recomienda instalar un magnetotérmico de 25 A entre la alimentación y el xTool MetalFab Laser Welder 1200W.

Sala de trabajo

Asegúrate de que la sala de trabajo esté bien ventilada.

Gas de protección

El xTool MetalFab Laser Welder 1200W requiere el uso de gas de protección. Los tipos de gas admitidos son nitrógeno y argón, y la pureza del gas debe ser superior al 99,99 %.

Los distintos tipos de procesamiento tienen requisitos distintos de suministro de gas:

Nota: El xTool MetalFab Laser Welder 1200W no incluye botellas de gas, generadores de gas ni accesorios relacionados. Prepáralos por separado.



Instalar el xTool MetalFab Laser Welder 1200W

Diagrama de cableado

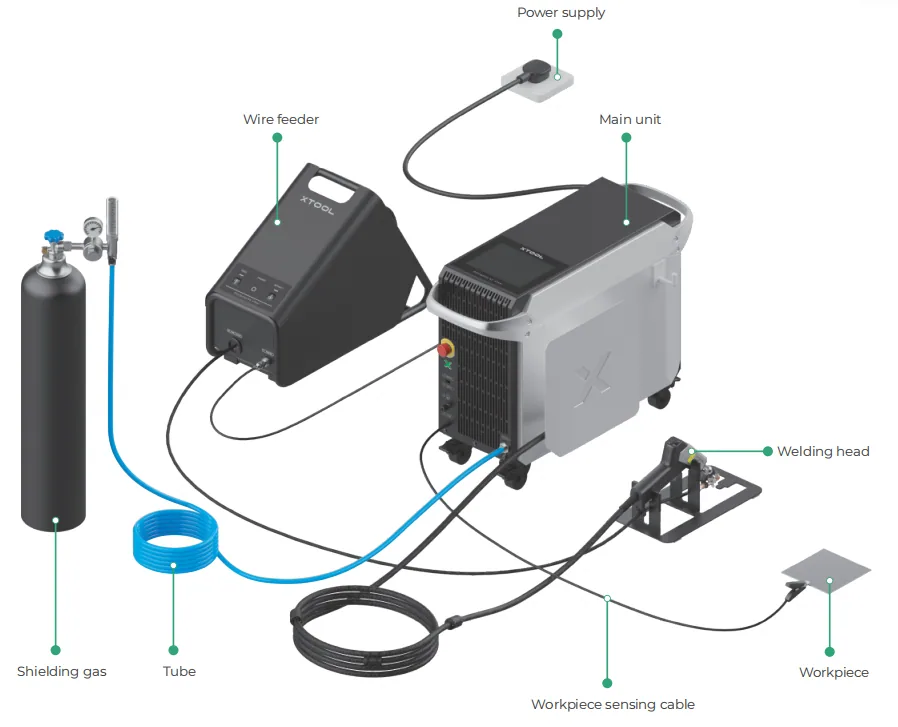

La siguiente imagen muestra el diagrama de cableado del xTool MetalFab Laser Welder 1200W. Sigue las instrucciones detalladas paso a paso para completar la instalación.

Instalación

1.     Coloca la unidad principal

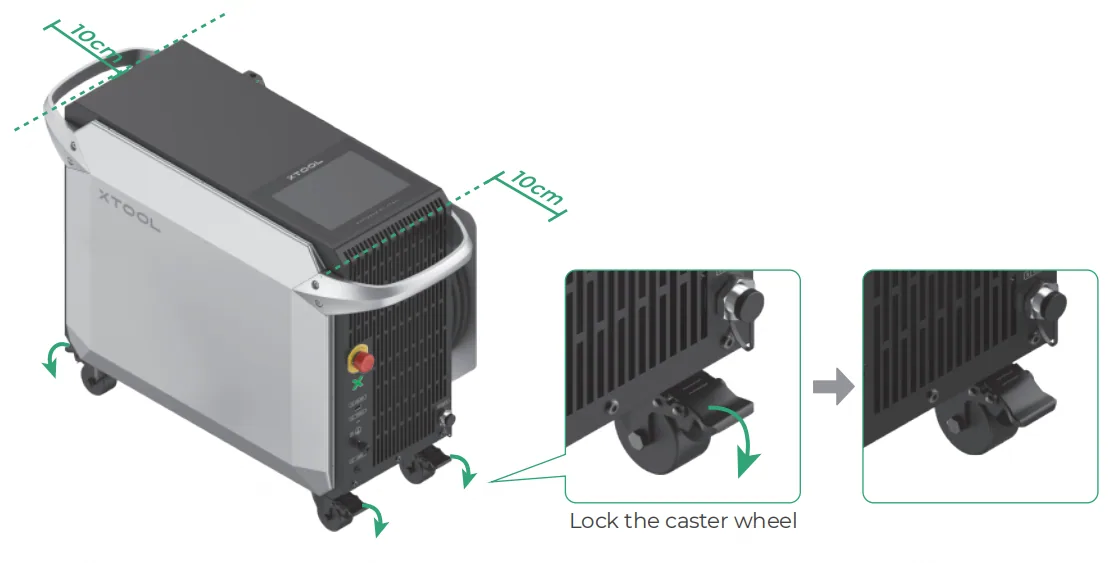

Coloca la unidad principal en un lugar adecuado, dejando un espacio de no menos de 10 cm por delante y por detrás para asegurar una buena ventilación y disipación de calor. Pisa los pedales de las cuatro ruedas para bloquear la unidad principal en su posición.

2.     Conecta la botella de gas de protección

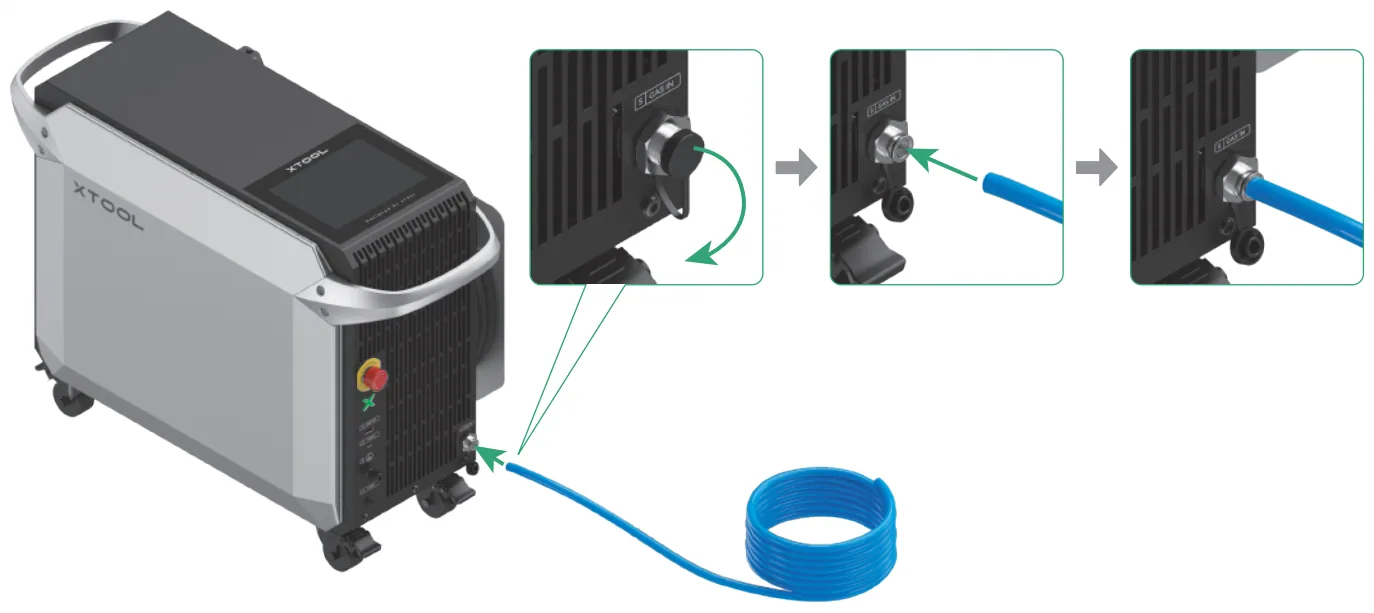

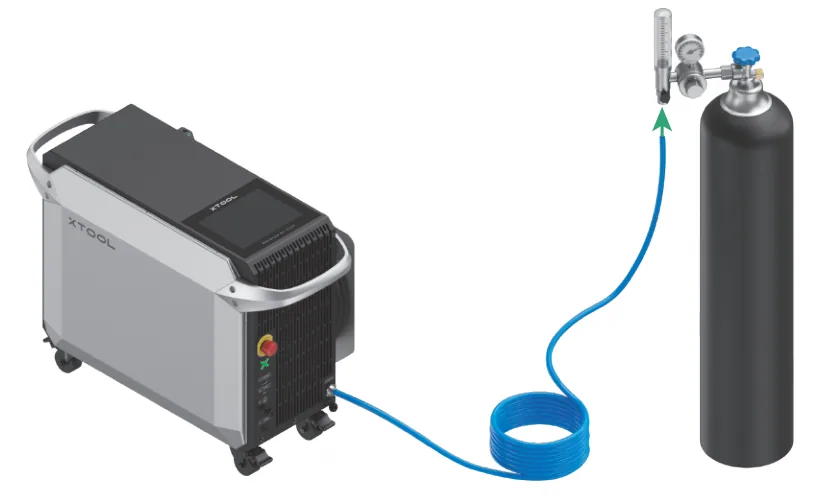

(1) Inserta un extremo del tubo en la entrada de gas de protección de la unidad principal.

Nota:

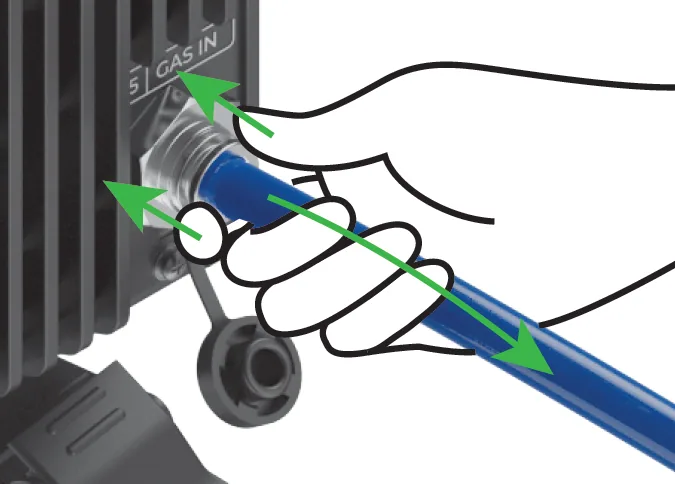

■ Tras insertar el tubo, intenta tirar de él. Si el tubo permanece firmemente en su sitio, está conectado correctamente.
■ Para retirar el tubo, mantén presionada la pinza (collet) de la entrada de gas de protección y tira del tubo.

(2) Instala un regulador de gas en la botella de gas de protección (o generador de gas).

(Se usa como ejemplo la instalación de un caudalímetro de gas en una botella.)

Nota: Aprieta la tuerca para evitar fugas de gas.



(3) Conecta el otro extremo del tubo a la botella (o generador de gas).

Nota: No abras todavía la válvula de la botella de gas. Ábrela solo antes del procesamiento láser.



3.     Coloca el cabezal de soldadura

(1) Monta el soporte del cabezal de soldadura.

(2) Retira el cabezal de soldadura de la unidad principal y suelta el cable del cabezal del carrete. Coloca el cabezal de soldadura en el soporte, asegurándote de que el cable del cabezal no quede retorcido.

Nota: No tires del cable con fuerza al retirar el cabezal de soldadura, ya que puede dañar la fibra óptica.

4.     Conecta el cable de detección de la pieza

Inserta el extremo del conector en el puerto del cable de detección de la pieza y fija la pinza a la mesa de trabajo por ahora.

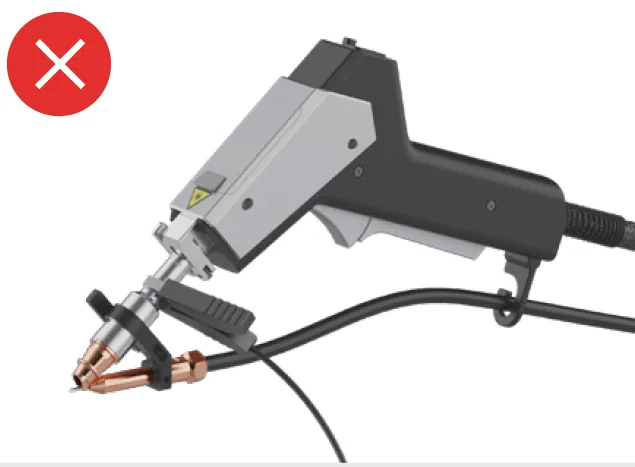

Nota: Está estrictamente prohibido fijar la pinza al tubo graduado del cabezal de soldadura.
Bucle de enclavamiento de seguridad
El cable de detección de la pieza se usa para conectar la unidad principal con la pieza, formando un bucle de enclavamiento de seguridad. La pinza del cable debe conectarse a la pieza antes de soldar. Durante la soldadura, cuando el cabezal de soldadura está en contacto con la pieza, el bucle de enclavamiento de seguridad se cierra y permite la emisión del láser.

5.     Conecta a la alimentación eléctrica

Precauciones:
■ Asegúrate de que la capacidad de corriente de tu circuito cumple los requisitos. No conectes el producto a un circuito doméstico estándar, ya que podría dañar tanto el producto como el circuito.

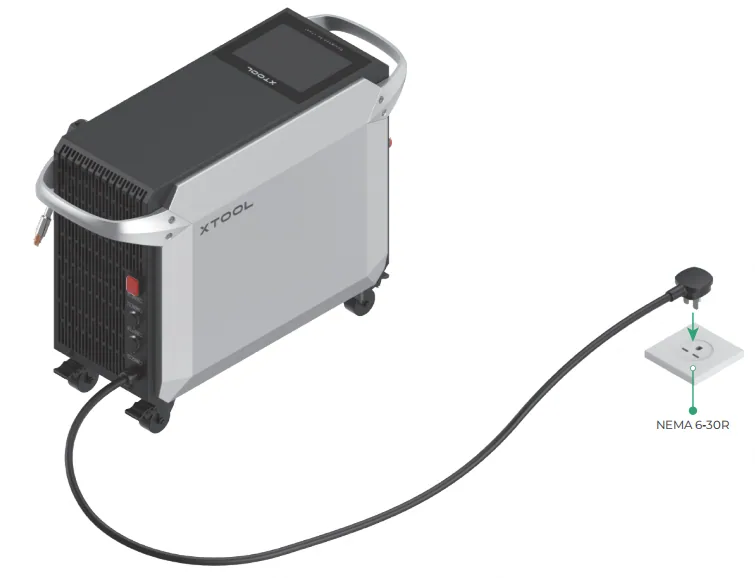

■ Para garantizar la seguridad, se recomienda instalar un magnetotérmico de 25 A entre la alimentación y el xTool MetalFab Laser Welder 1200W.Nota: La conexión de los cables de alimentación varía según su estándar. Las siguientes instrucciones son solo para cables de alimentación de estándar EE. UU. Los cables de otros estándares deben conectarse conforme a la normativa eléctrica local.

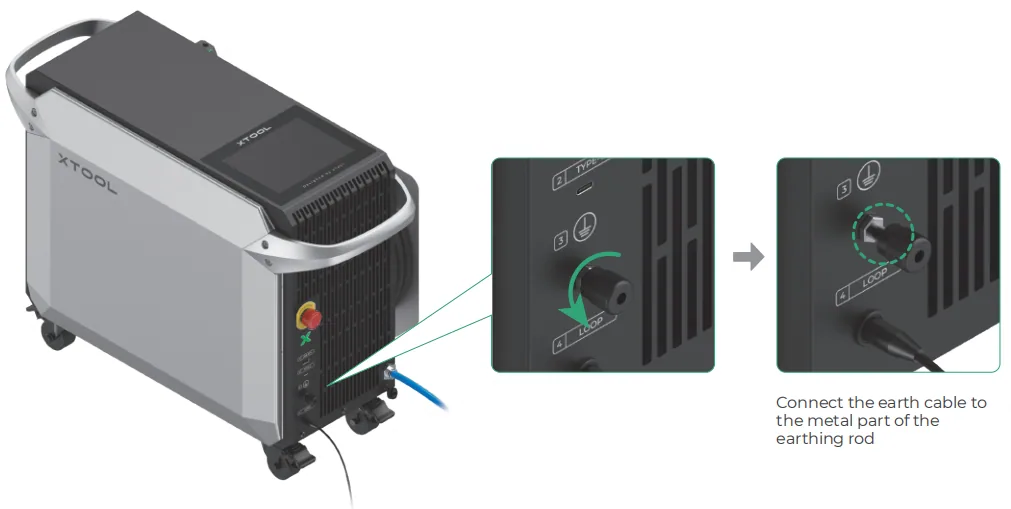

Precaución: Asegúrate de que el equipo esté conectado a tierra. Si la alimentación no está puesta a tierra, usa un cable de tierra (no incluido) para conectar el equipo a un objeto con toma de tierra.



6.     Comprueba el botón de parada de emergencia

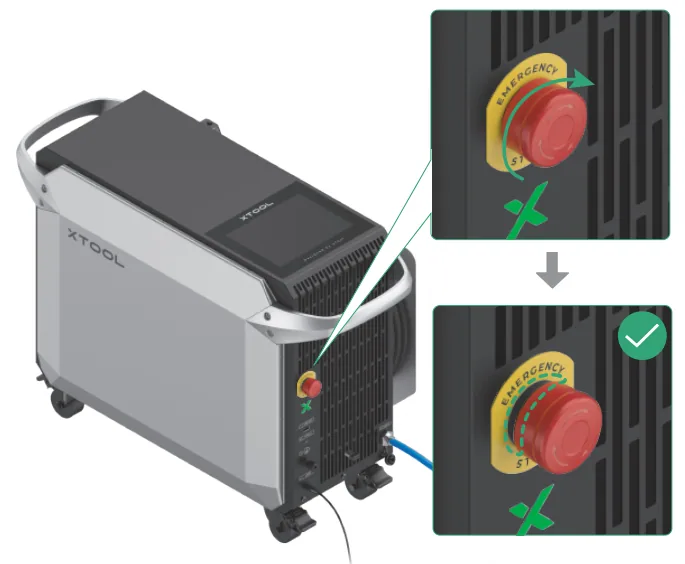

Asegúrate de que el botón de parada de emergencia esté liberado. Si está presionado, gíralo para liberarlo.

Botón de parada de emergencia
Si se produce una emergencia, pulsa el botón de parada de emergencia para apagar la máquina.

Tras resolver la emergencia, gira el botón de parada de emergencia para liberarlo.



7.     Inserta la llave

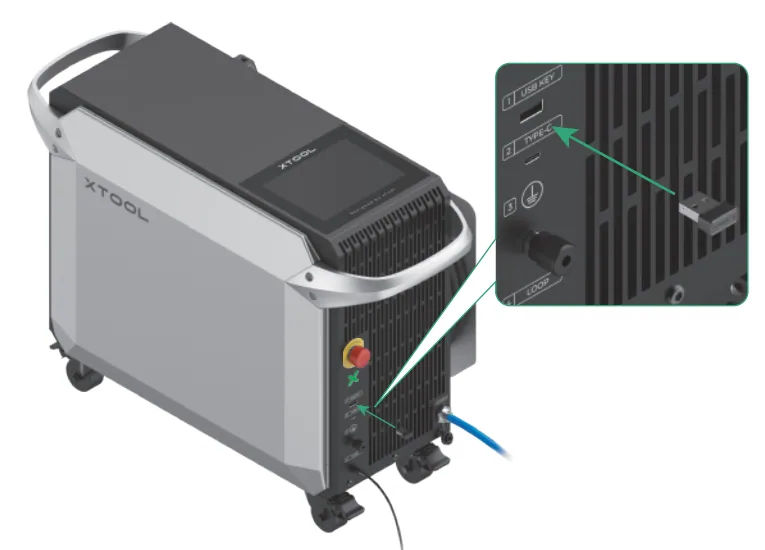

Inserta la llave en su puerto designado.

Nota:
Puedes usar la llave como llave de control de acceso o como conector de enclavamiento remoto.
Llave de control de acceso
Retirar la llave puede desactivar el procesamiento y las funciones relacionadas de la máquina.
Conector de enclavamiento remoto
Para instrucciones detalladas, ponte en contacto con el soporte técnico de MDPI.

8.     Enciende el equipo

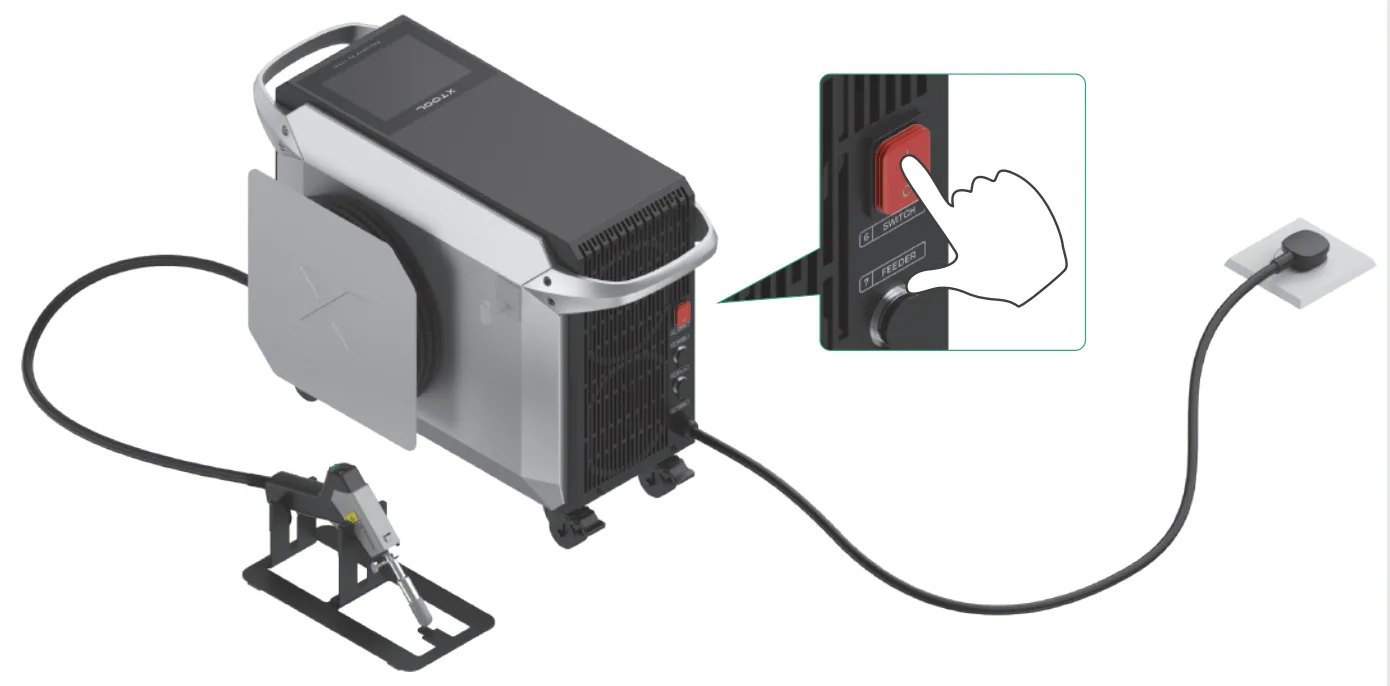

En el panel trasero de la unidad principal, activa el interruptor de encendido para encender el equipo.



Desbloquea el equipo

Nota: Retira la película protectora de la pantalla táctil antes de usarla. De lo contrario, la pantalla puede verse borrosa.

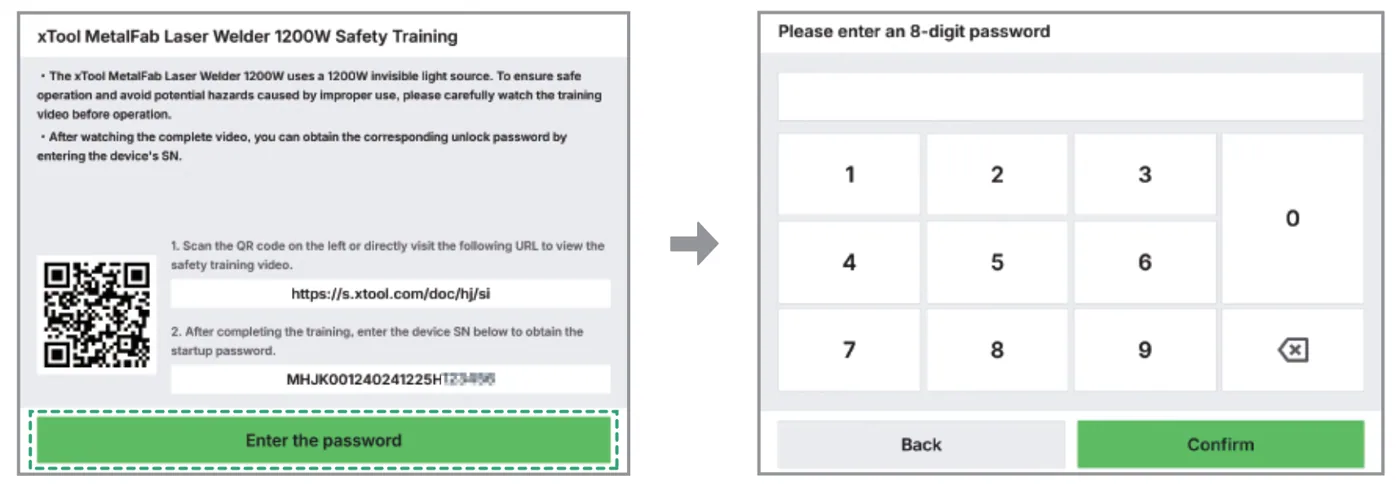

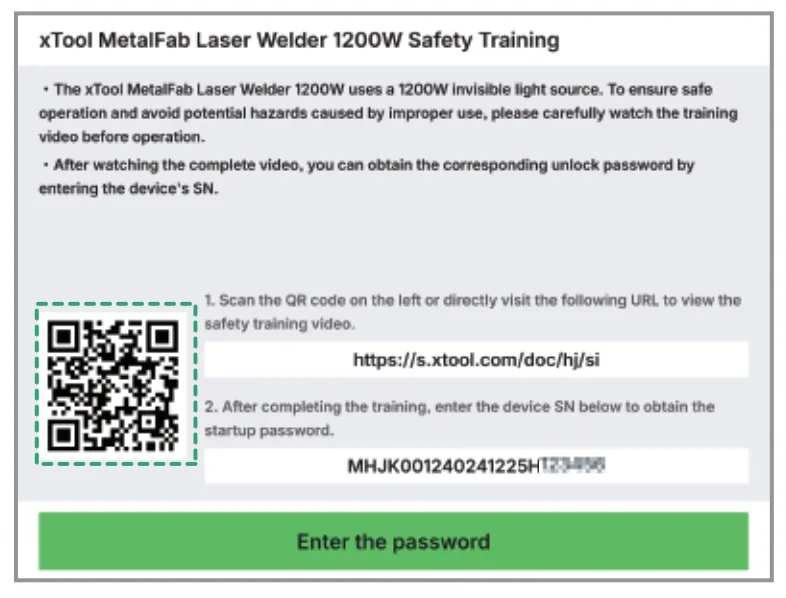

(1) La primera vez que enciendas el equipo, verás un código QR en la pantalla táctil. Escanea el código QR o visita s.xtool.com/doc/hj/si para ver los vídeos de formación de seguridad.

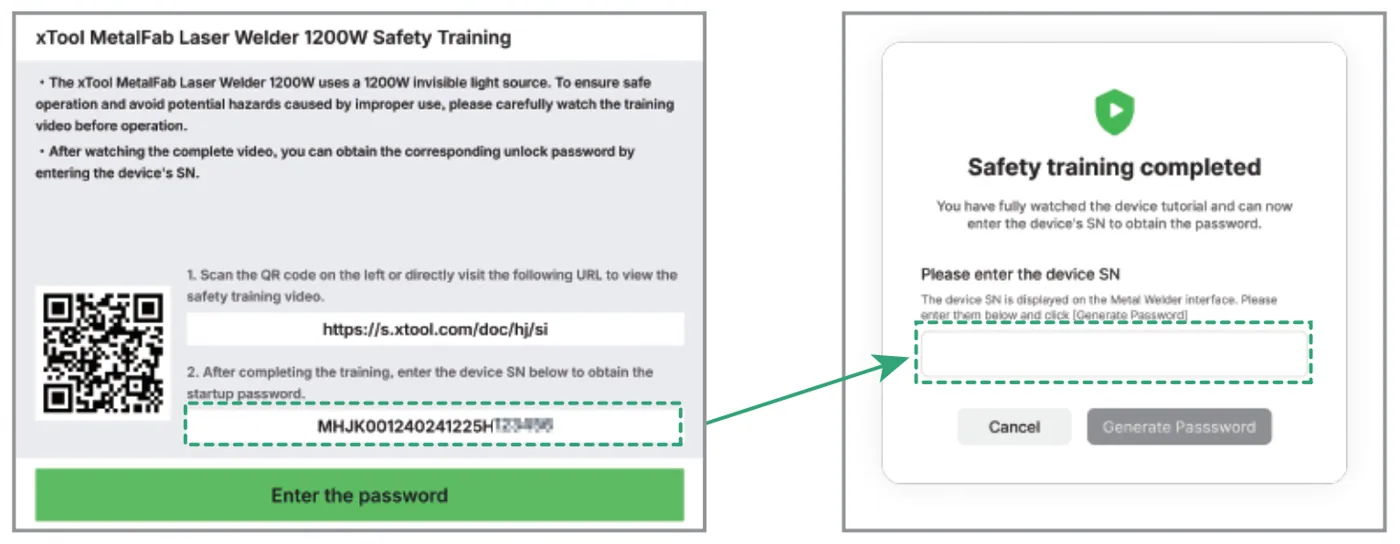

(2) Tras ver el vídeo, introduce el número de serie (SN) mostrado en la pantalla táctil en la web para generar una contraseña de desbloqueo para tu equipo.

(3) En la pantalla táctil de tu equipo, toca Introducir la contraseña. Después, introduce la contraseña generada para desbloquear tu equipo.

Nota: Asegúrate de que todos los usuarios vean los vídeos de formación de seguridad antes de usar el equipo. Puedes acceder a los vídeos visitando s.xtool.com/doc/hj/si.

Calibra el foco del cabezal de soldadura

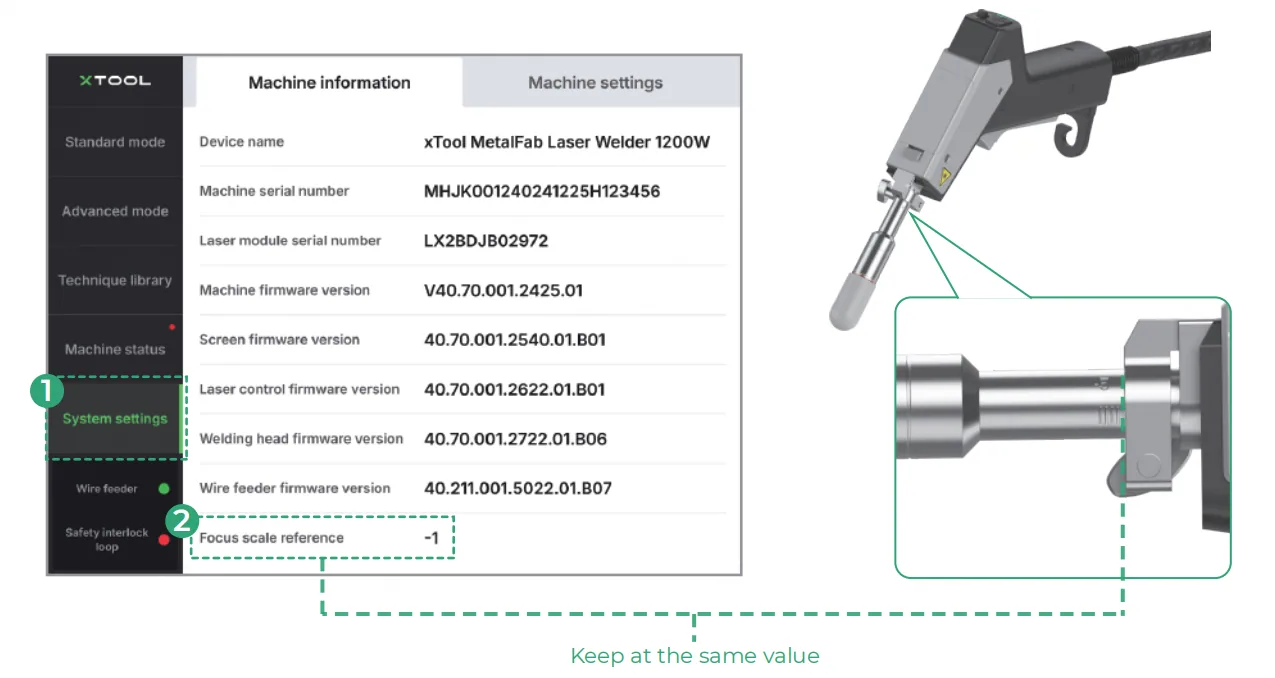

(1) En la página de inicio de la pantalla táctil, toca Ajustes del sistema y comprueba si la Referencia de escala de foco es la misma que el valor real del tubo graduado. Si los valores coinciden, no hace falta calibración; si no, ve al paso (2).

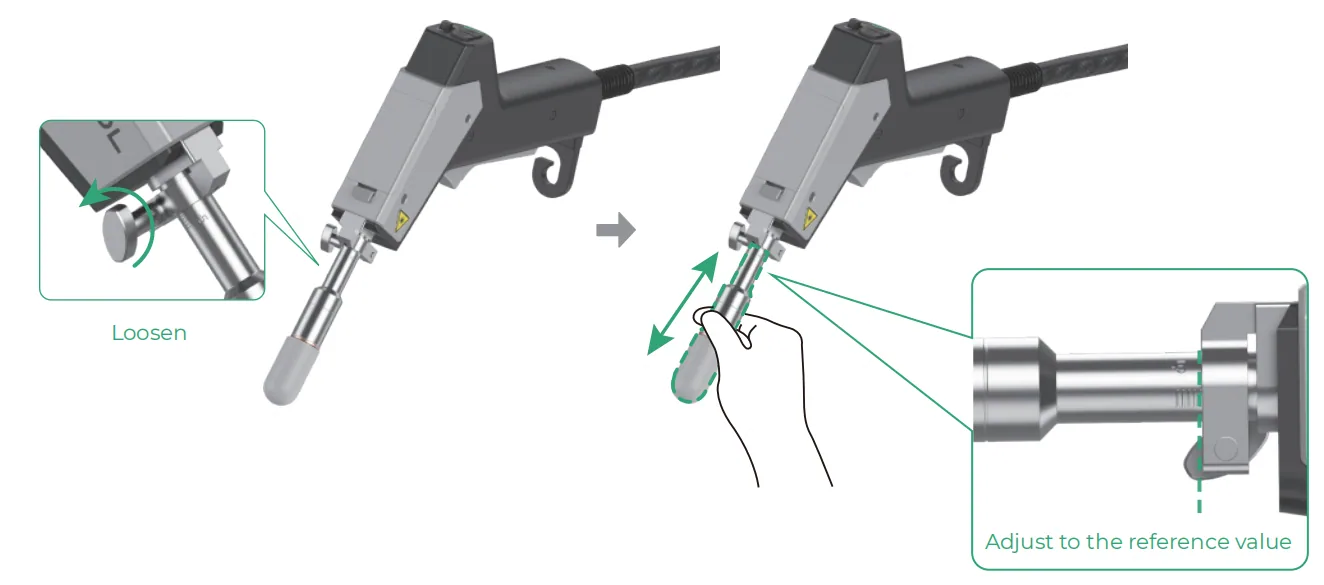

(2) Afloja el tornillo y empuja o tira del tubo graduado para ajustarlo al valor de referencia mostrado en la pantalla táctil.

Nota: Si necesitas conectar el alimentador de hilo, consulta “¿Cómo instalar y configurar el alimentador de hilo?” para instrucciones detalladas.
