Prepara el espacio de trabajo y la máquina

Para la preparación del espacio de trabajo, la máquina y otros dispositivos necesarios, consulta las siguientes guías.

Para el xTool Metalfab Laser Welder 1200W:

• Trabajos de preparación antes de usar el xTool MetalFab Laser Welder & CNC Cutter
• Instalar el xTool MetalFab Laser Welder 1200W

Para el xTool Metalfab Laser Welder 800W:

• Instalar el xTool MetalFab Laser Welder 800W



Corte manual

Los siguientes pasos usan el xTool MetalFab Laser Welder 1200W a modo de ejemplo. Puedes seguir los mismos pasos para usar el xTool MetalFab Laser Welder 800W.

1. Retira el tubo de alimentación de hilo

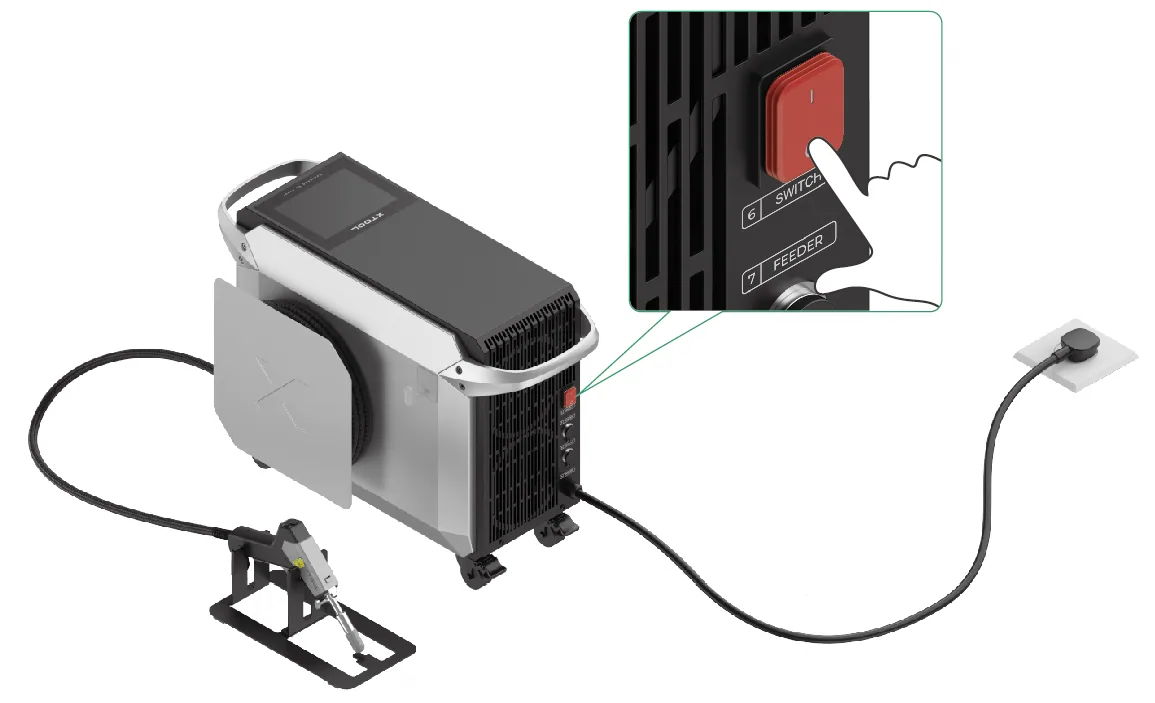

(1) Apaga la máquina.



(2) Retira el tubo de alimentación de hilo de la pinza de hilo.

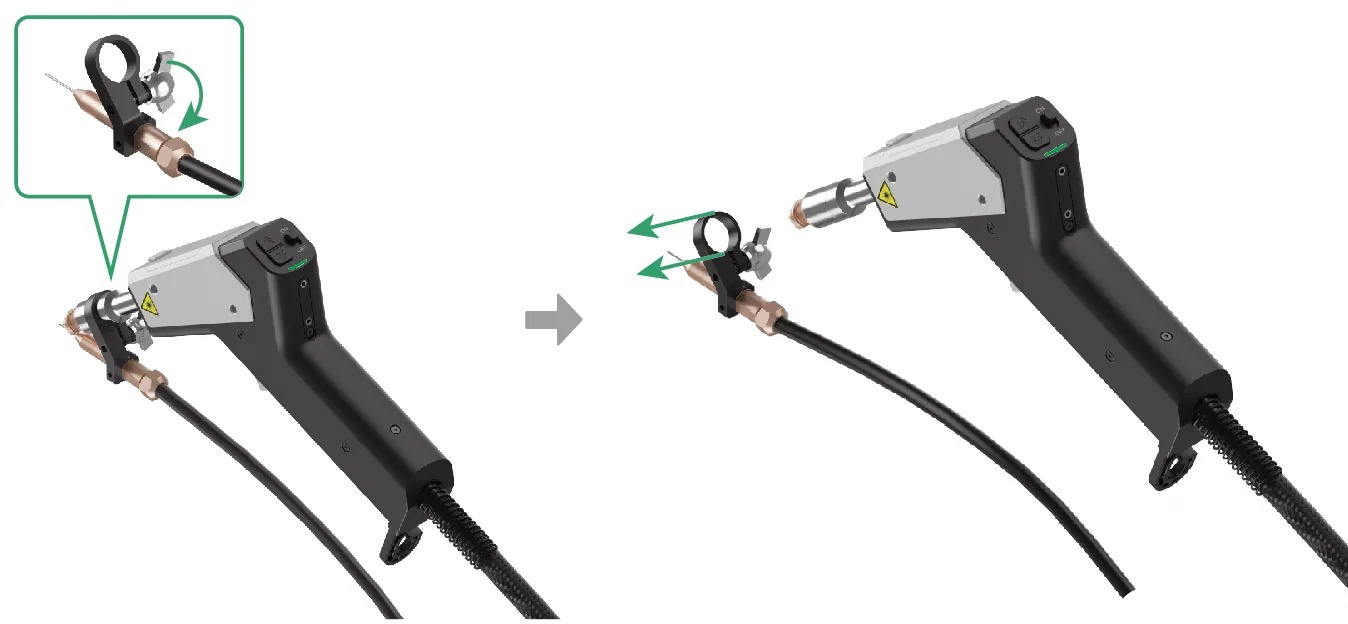

(3) Afloja el fijador y separa el tubo de alimentación de hilo del cabezal de soldadura.



2. Sustituye el regulador de gas de la botella de gas de protección

(1) Cierra la válvula de la botella de gas.

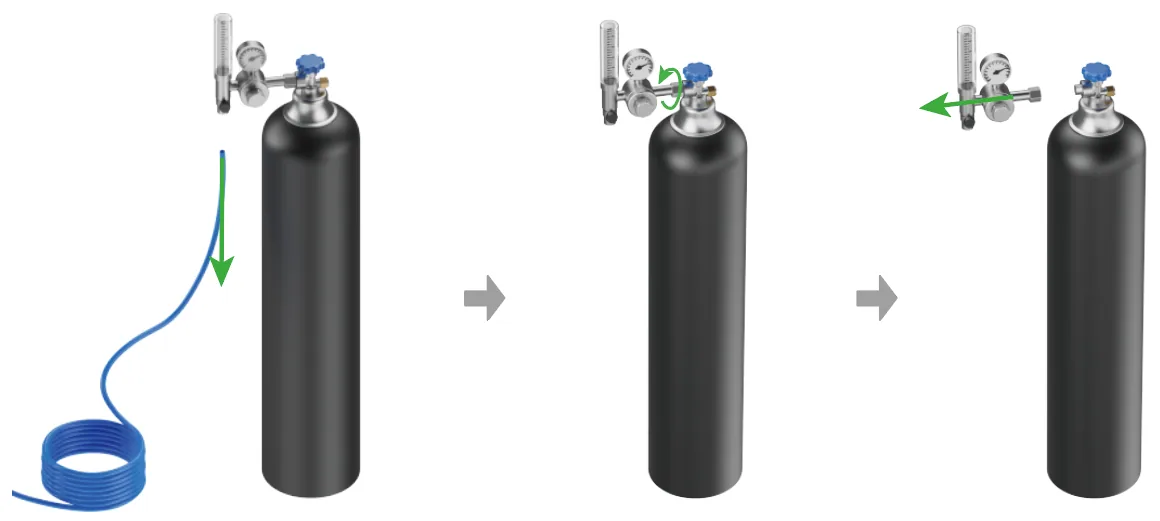

(2) Separa el tubo y luego el caudalímetro de gas (que se usa para controlar el caudal de gas en la soldadura láser).



(3) Instala un regulador de presión de gas en la botella de gas de protección. Después, conecta el tubo a la válvula.

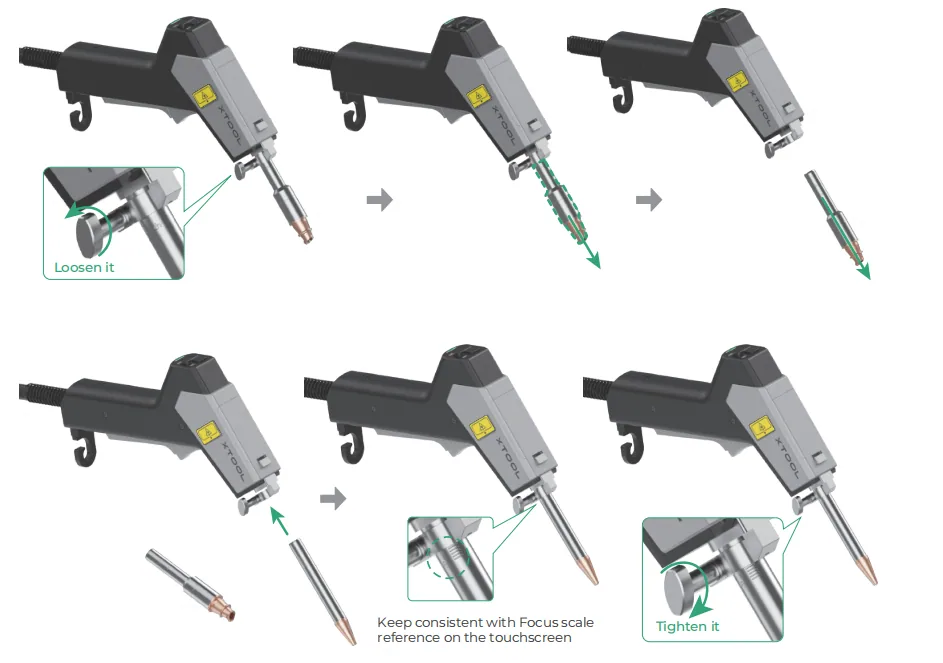

3. Sustituye la boquilla del cabezal de soldadura

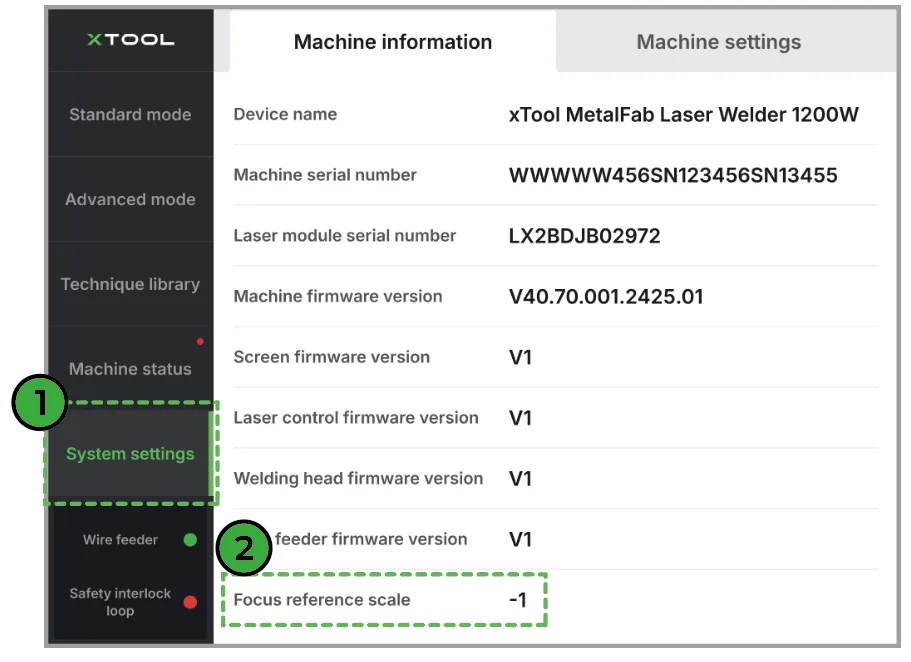

(1) Enciende el equipo. En la pantalla táctil, toca Ajustes del sistema y anota el valor de la Referencia de escala de foco.

(2) Apaga el equipo.

(3) Sustituye la boquilla actual por la punta de corte.

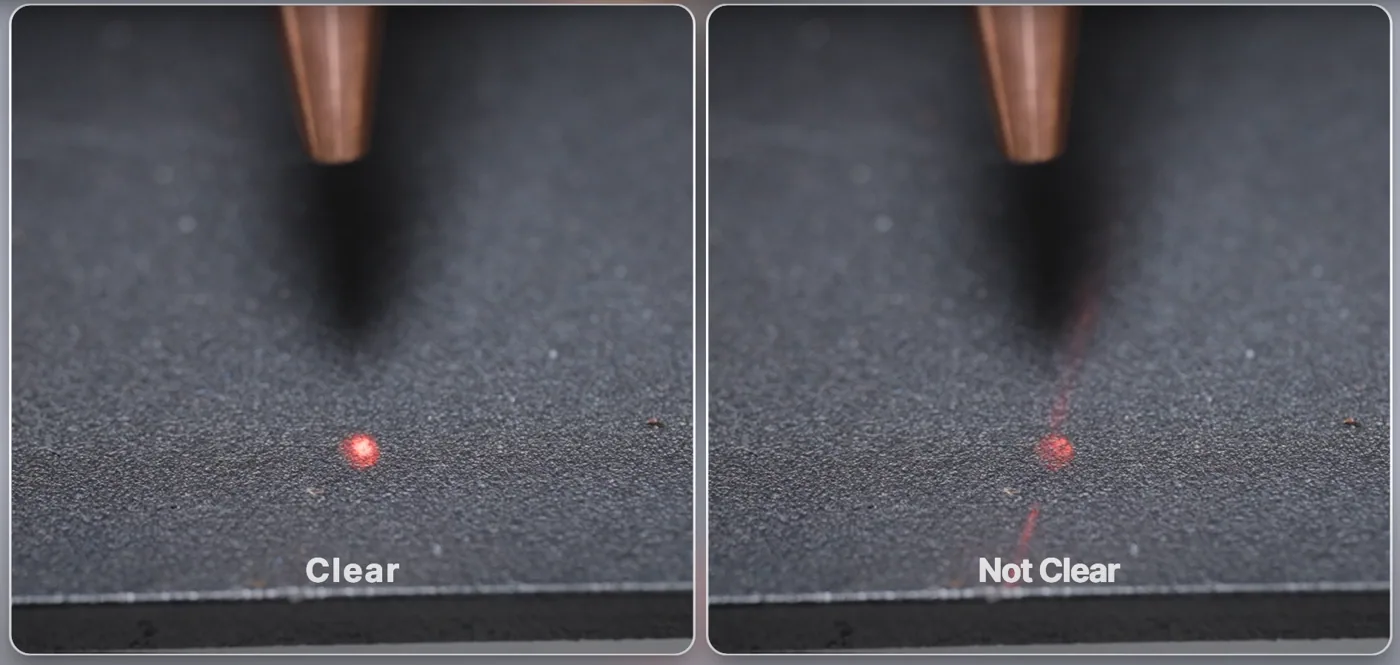

Precaución: Tras instalar la punta de corte, enciende el equipo y comprueba si el cabezal de soldadura emite un punto rojo nítido e íntegro. Si no, calibra la posición del punto rojo para evitar quemar la boquilla durante el corte láser.

Para la guía de calibración, consulta Calibrar la posición del punto rojo del cabezal de soldadura.



4. Prepara las piezas

El xTool MetalFab Laser Welder admite el corte de los siguientes materiales: acero inoxidable, acero al carbono, acero galvanizado, aluminio y latón.

Para asegurar un corte limpio y suave, asegúrate de que la superficie de la pieza esté limpia. Si la superficie de la pieza está sucia (p. ej., cubierta de grasa, óxido, recubrimientos o polvo), púlela o límpiala con alcohol o acetona.



5. Inicia el corte de metal

Nota: Antes de operar el equipo, sigue las instrucciones de seguridad para ponerte el EPI y tomar las precauciones de seguridad adecuadas. El EPI necesario incluye: gafas de seguridad láser, pantallas de soldadura, mascarilla antipolvo, guantes resistentes al láser y al calor, ropa y delantales.

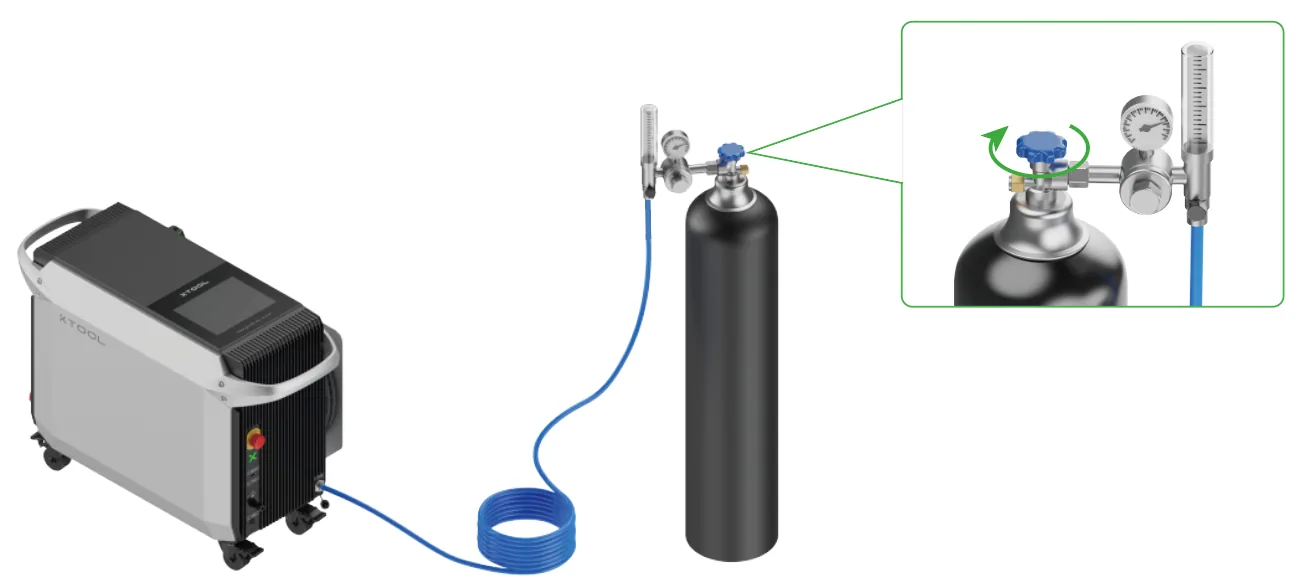

1. Abre el suministro de gas de protección y ajusta la presión de gas a 800 kPa – 1200 kPa.

Tipos de gas admitidos: nitrógeno o argón (Pureza > 99,99 %)

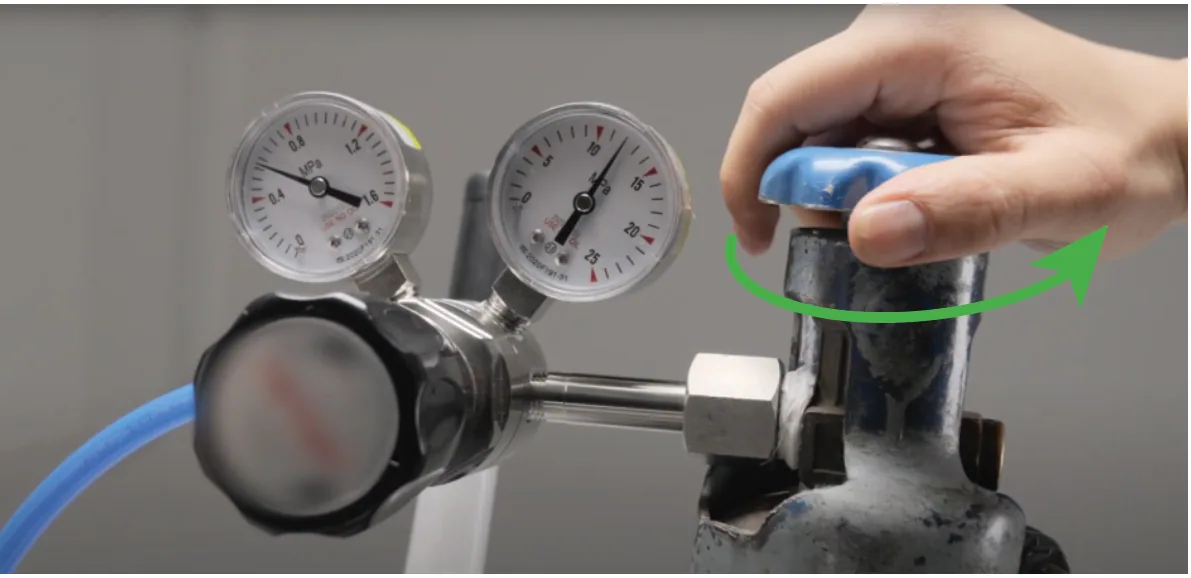

(1) Abre la válvula de la botella de gas.

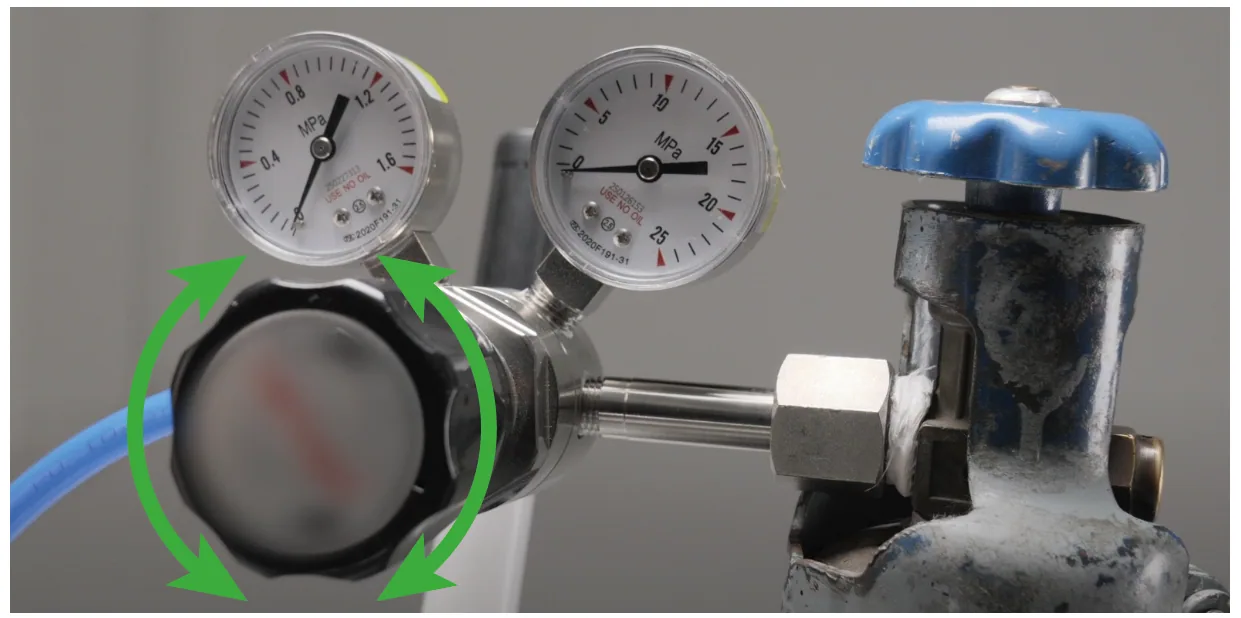

(2) Ajusta la presión de gas a 800 kPa – 1200 kPa.

Precauciones:

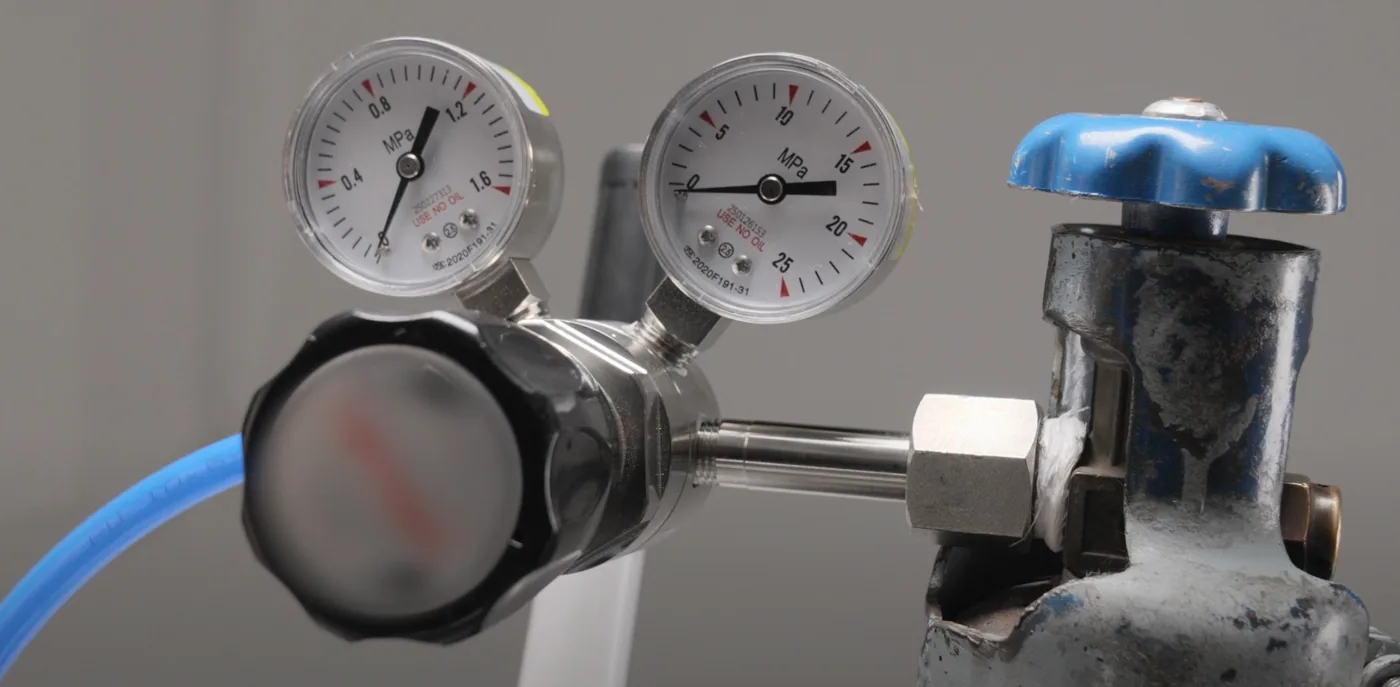

■ La forma de abrir la válvula puede variar según el tipo de botella de gas. La imagen es solo ilustrativa.
■ Para evitar activar accidentalmente la emisión del láser, asegúrate de que Habilitar láser esté desactivado en la pantalla táctil antes de las operaciones.

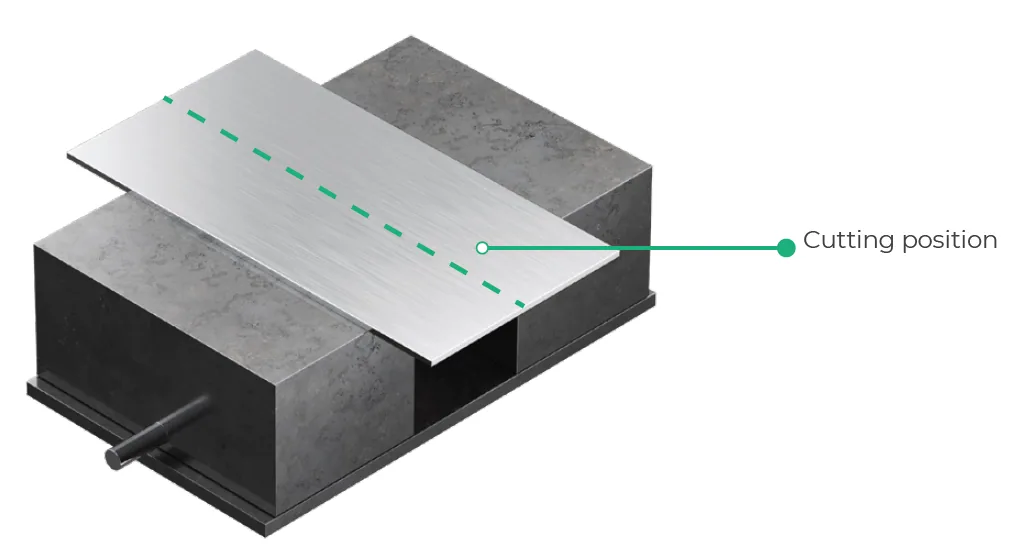

2. Coloca la pieza de forma estable sobre una base metálica u otro soporte.

Precaución: Asegúrate de que la parte a cortar quede suspendida sin tocar el soporte. De lo contrario, el material fundido durante el corte puede adherirse al soporte.

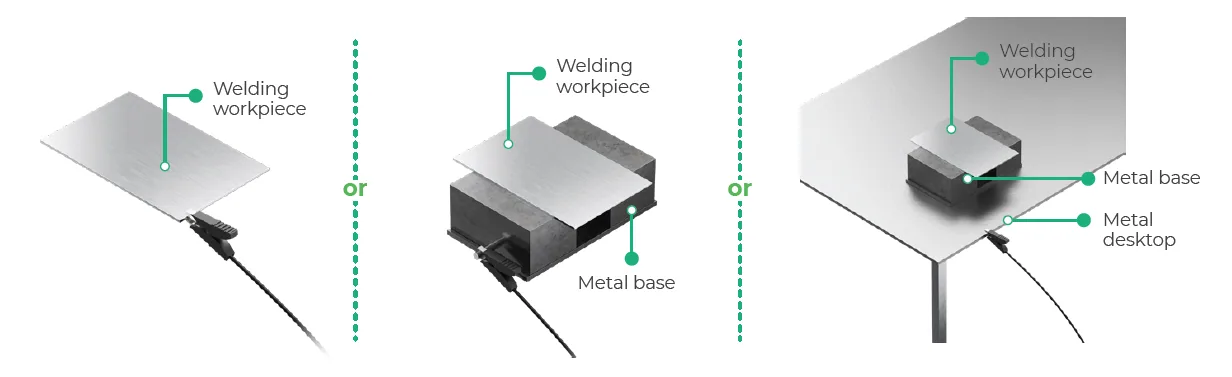

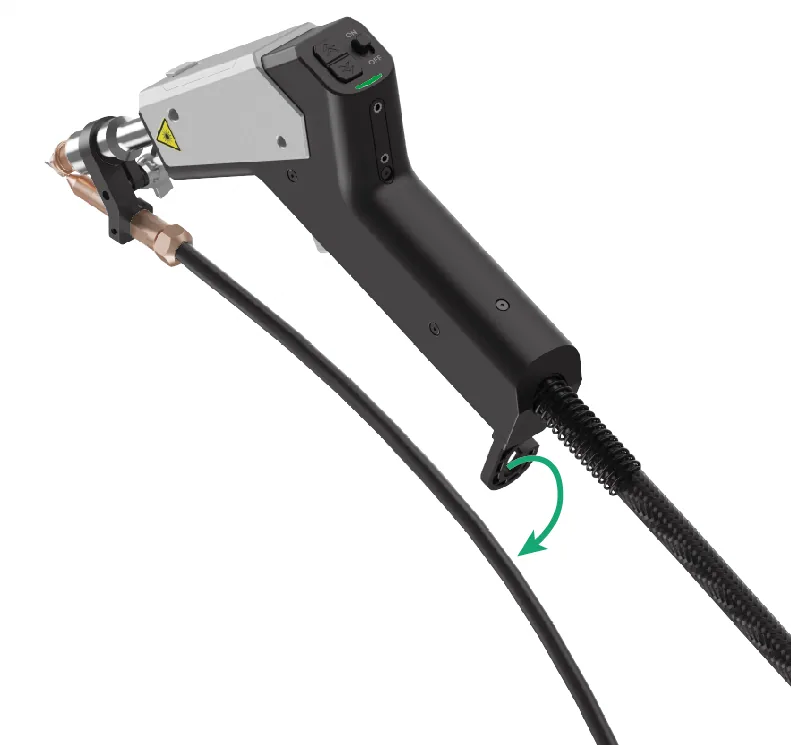

3. Fija la pinza del cable de detección de la pieza a la pieza o a un objeto conductor conectado con la pieza, como una base metálica o una mesa metálica.

Peligro: Está estrictamente prohibido fijar la pinza al tubo graduado del cabezal de soldadura.

Sobre el bucle de enclavamiento de seguridad
Existe un bucle de enclavamiento de seguridad entre el cabezal de soldadura, la pieza y la unidad principal. Solo cuando el cabezal de soldadura está en contacto con la pieza puede cerrarse el bucle de enclavamiento de seguridad y permitir que el cabezal emita los haces láser.

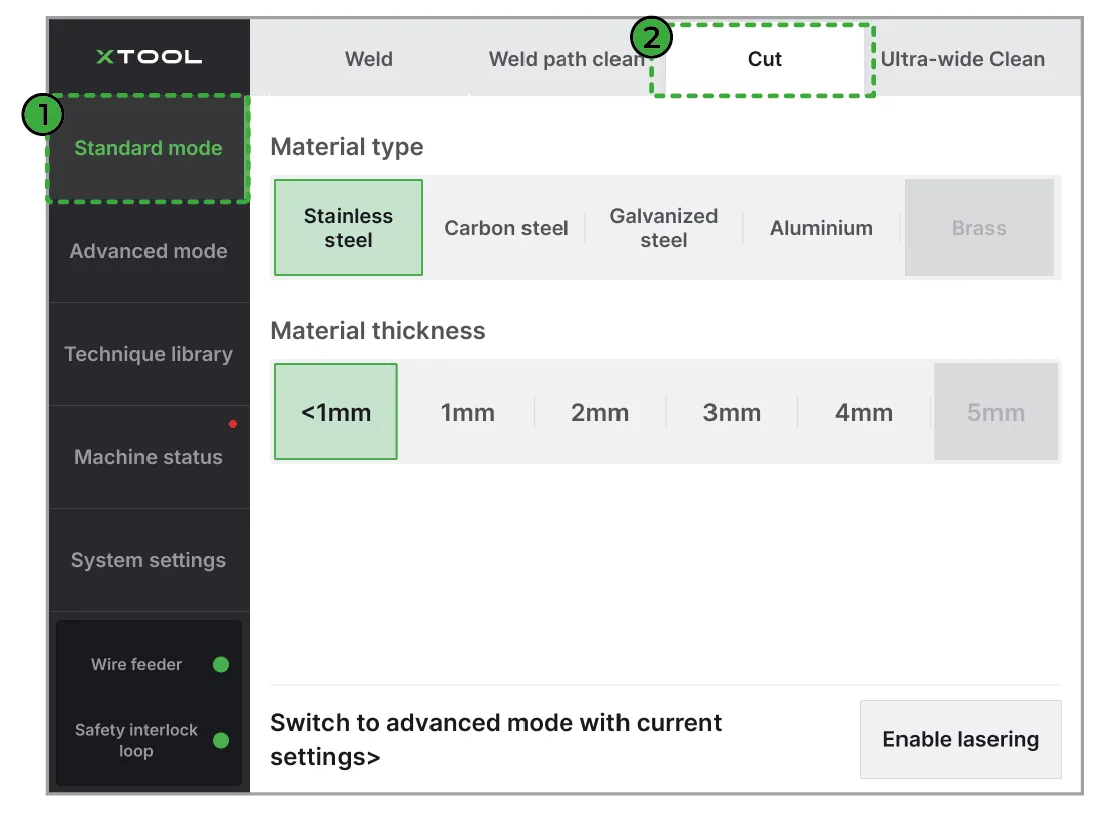

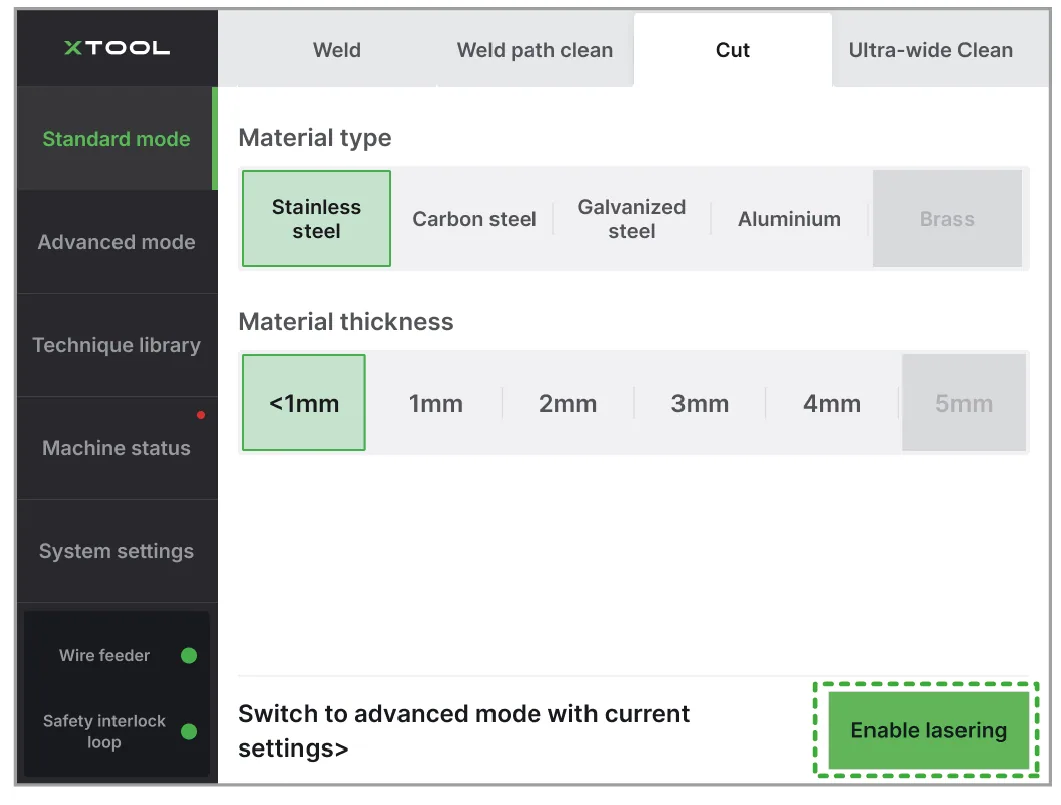

 4. En la pantalla táctil, elige Modo estándar > Cortar. Selecciona el tipo de material y el grosor según la situación real.

También puedes configurar los parámetros de soldadura en otros modos:

· Modo avanzado: ofrece más selecciones de soldadura y control sobre los parámetros básicos de soldadura

Para entrar en el modo de ajuste avanzado, toca Modo avanzado a la izquierda o Cambiar al modo avanzado con los ajustes actuales en la parte inferior izquierda.

· Modo profesional: ofrece control total sobre todos los parámetros de soldadura
Para entrar en el modo de ajuste profesional, entra en Modo avanzado > activa Profesional en la parte inferior izquierda.

Nota: Para explicaciones de los parámetros, consulta ¿Cómo elegir los parámetros de soldadura?

5. En la pantalla táctil, toca Habilitar láser para permitir la emisión del láser.





6. Apoya la punta de corte en el punto de inicio. Después, mantén pulsado el botón de detección del mango y el gatillo para empezar a cortar.

Precauciones:
■ Asegúrate de que la punta de corte esté en contacto con la pieza, para que el bucle de enclavamiento de seguridad pueda cerrarse y el cabezal de soldadura pueda emitir el láser.
■ Durante el corte, asegúrate de que nadie se sitúe en la zona de reflexión del láser, mire desde la zona de reflexión ni ponga la mano en la zona de reflexión.
■ Una vez completado el corte, la pieza y algunas partes del cabezal de soldadura (como la boquilla y el tubo graduado) seguirán calientes durante un tiempo. No toques las zonas calientes sin protección.
■ Una vez completado el corte, desactiva Habilitar láser en la pantalla táctil para evitar la emisión accidental del láser.



Sobre el corte CNC

Si quieres cortar la pieza con mayor precisión y eficiencia con diseños complejos, puedes adquirir además el xTool MetalFab CNC Cutter. Para instrucciones sobre cómo usar el xTool MetalFab Laser Welder con el xTool MetalFab CNC Cutter, consulta el soporte del xTool MetalFab CNC Cutter.
