Guía de usuario del xTool Air Dryer
— Guía · xTool MetalFab
Guía de usuario del xTool Air Dryer
Secador de aire
Elemento filtrante 1
Elemento filtrante 2
Llave
Destornillador
Tubo (3 m)
Tubo de drenaje (2 m)
Guía de inicio rápido
Instrucciones de seguridad
Conoce el Air Dryer

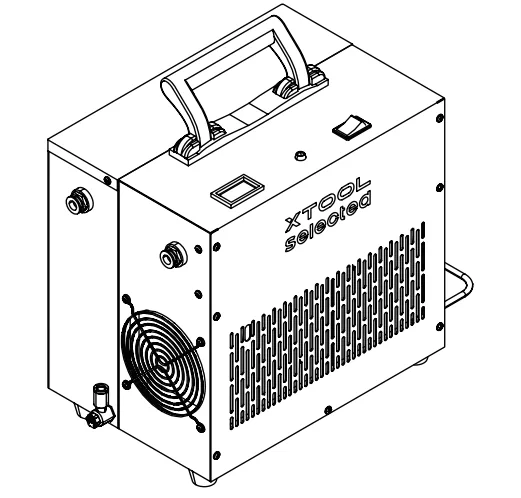

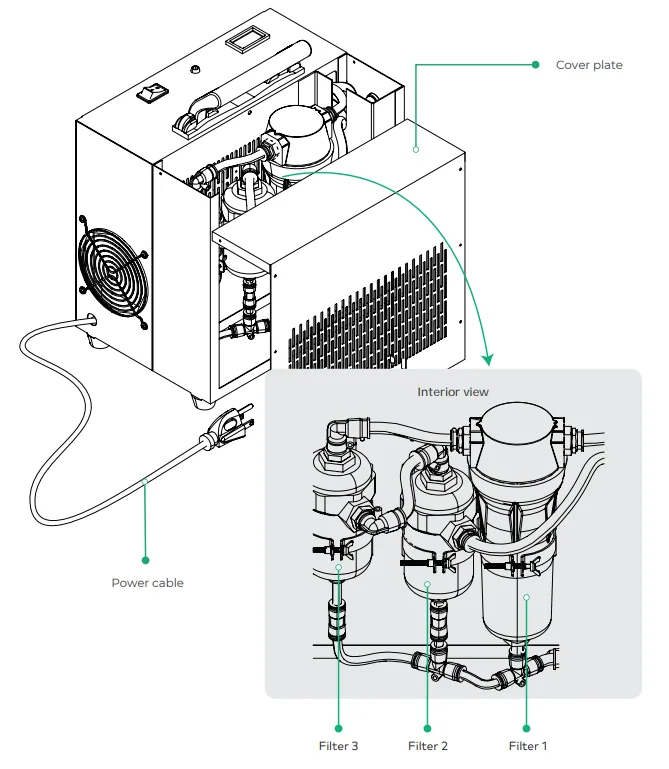

Estructura del producto
Especificaciones del producto
Modelo | NP3-5AC |
|---|---|
Caudal volumétrico (L/min) | 400 |
Presión de trabajo (MPa) | 1 |
Tensión / Corriente (VAC) |
Para otros países y regiones, consulta los requisitos indicados en la etiqueta de la máquina. |
Potencia nominal (kW) | 0,45 |
Temperatura de entrada de aire (℃) | ≤ 45 |
Peso (kg) | 12,1 |
Dimensiones (An × Al × Pr) (mm) | 402 × 355 × 227 |
Conexiones
Como el secador de aire está diseñado para utilizarse con el compresor de aire y el soldador, este manual incluye instrucciones para operar el compresor de aire. Encontrarás los componentes del compresor de aire en su embalaje.

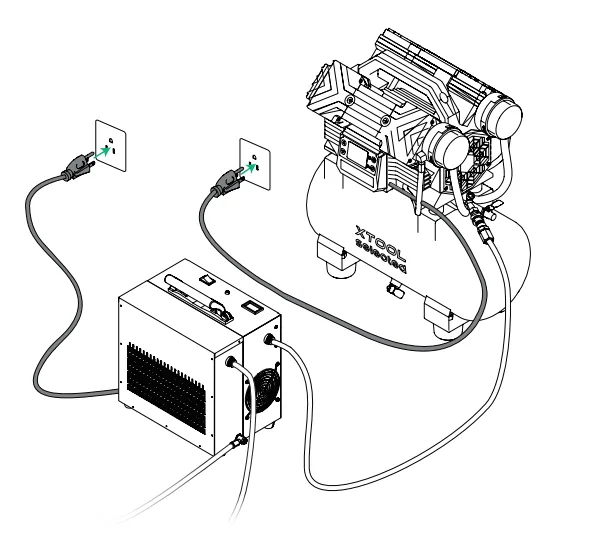

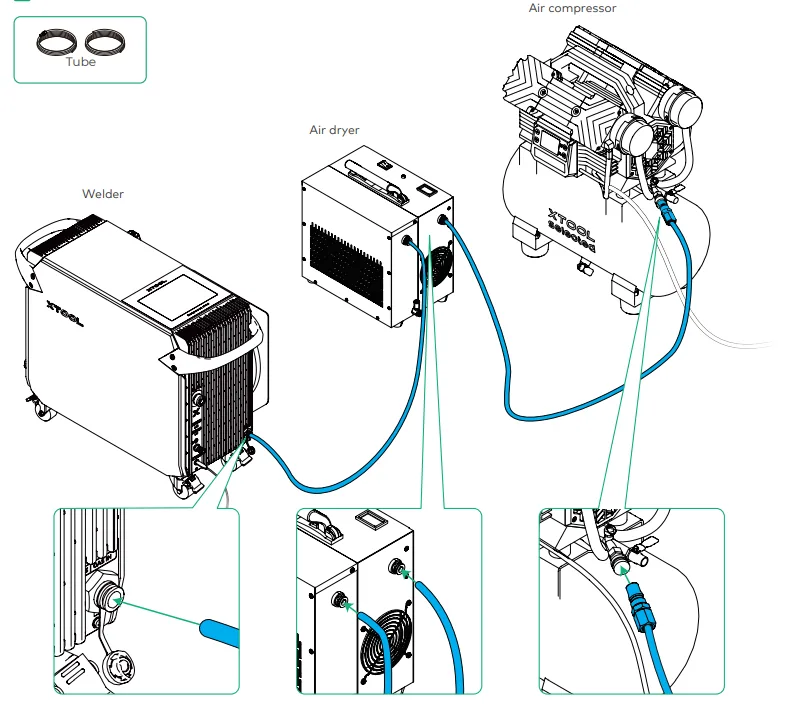

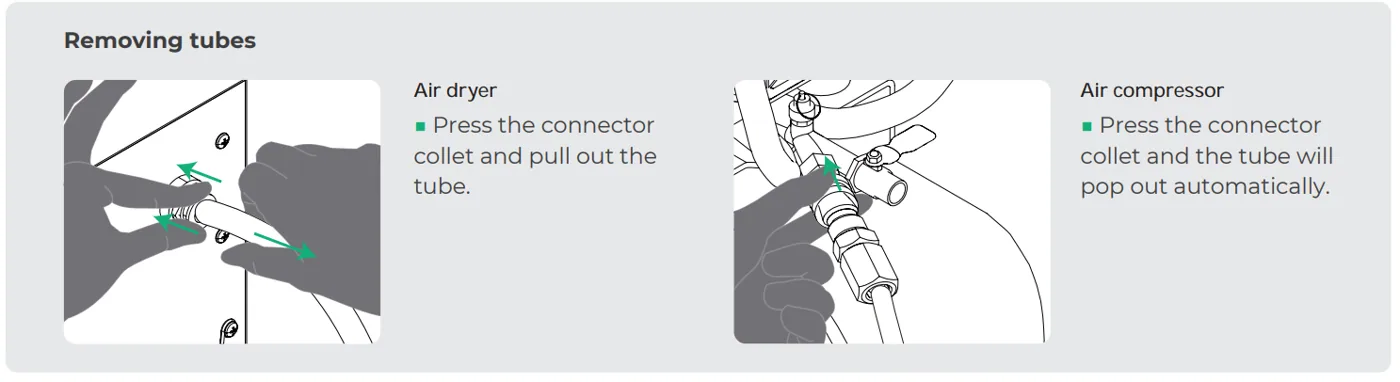

1. Conecta los dispositivos
2. Conecta el tubo de drenaje
■ Conecta el tubo de drenaje a la salida de drenaje y dirígelo hacia una zona de evacuación de aguas residuales.
3. Conecta a la fuente de alimentación
Requisitos de tensión de alimentación:
Secador de aire:
– EE. UU./Japón: 100–120 VAC
– UE/Reino Unido/Australia: 200–240 VAC
Para otros países y regiones, consulta los requisitos indicados en la etiqueta de la máquina.
Compresor de aire: 200–240 VAC
Uso de los dispositivos
1. Encendido
Enciende primero el secador de aire y después el compresor de aire.
PRECAUCIÓN: La parte superior del compresor de aire se calienta durante el funcionamiento. No la toques durante el funcionamiento ni poco después de apagarlo.
2. Comprueba la válvula de seguridad del compresor de aire
3. Ajusta la presión
Rango de presión: 0,3–1,0 MPa
Presión recomendada: 1,0 MPa
Botón de subir: + 0,05 MPa por pulsación
Botón de bajar: –0,05 MPa por pulsación
El compresor de aire se detiene automáticamente cuando la presión de aire alcanza el valor establecido, y vuelve a funcionar cuando la presión cae 0,2 MPa por debajo del valor establecido.
4. Cambia el modo de velocidad
Pulsa el botón FAST/SILENCE para cambiar la velocidad de funcionamiento. Una velocidad del 99% indica modo de alta velocidad, mientras que el 50% indica modo de baja velocidad.
Modo recomendado: FAST
Una vez que la presión actual del compresor de aire sea estable, puedes proceder a operar la máquina de soldadura.
Tiempo de funcionamiento: muestra cuánto tiempo lleva el compresor de aire conectado a la corriente, no cuánto tiempo lleva funcionando.
Nota: Para detener el secador de aire y el compresor, apaga primero el compresor de aire y después el secador de aire.
