Guía de usuario del xTool Air Compressor

Descargar archivos PDF (multilingüe)Desembalaje del xTool Air CompressorLista de elementos

Desembala el xTool Air Compressor y comprueba los elementos del interior del paquete. Si encuentras elementos que faltan o están rotos, ponte en contacto con nosotros para recibir soporte posventa.

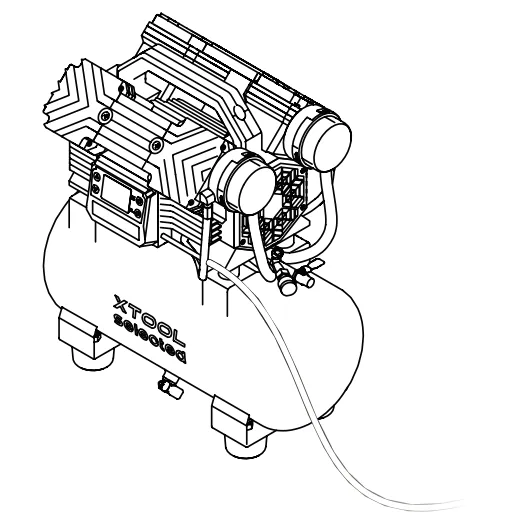

Conoce el Air Compressor

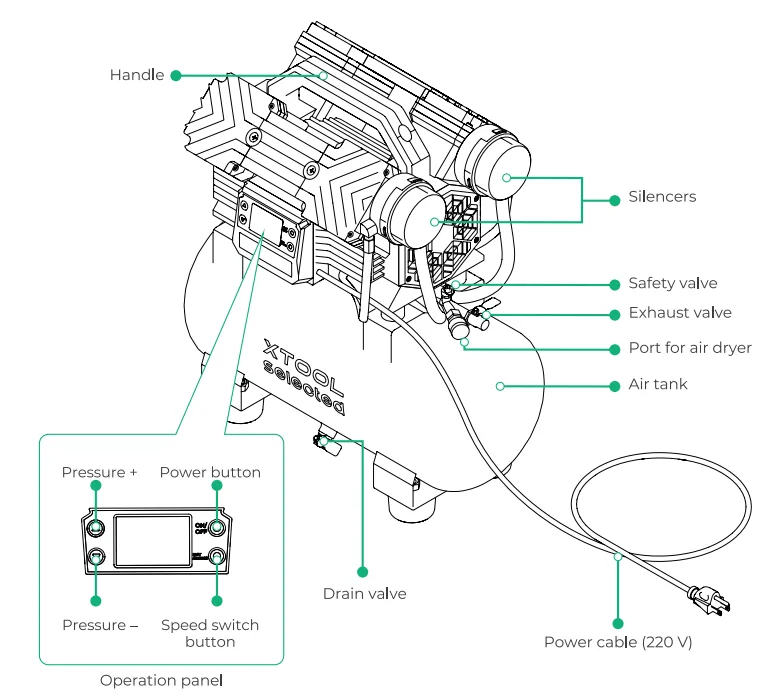

Estructura del producto

Especificaciones del producto

Conexiones

Como el Air Compressor está diseñado para usarse con el Air Dryer y el soldador, este manual incluye instrucciones para operar el Air Dryer. Encontrarás los componentes del Air Dryer en su paquete.

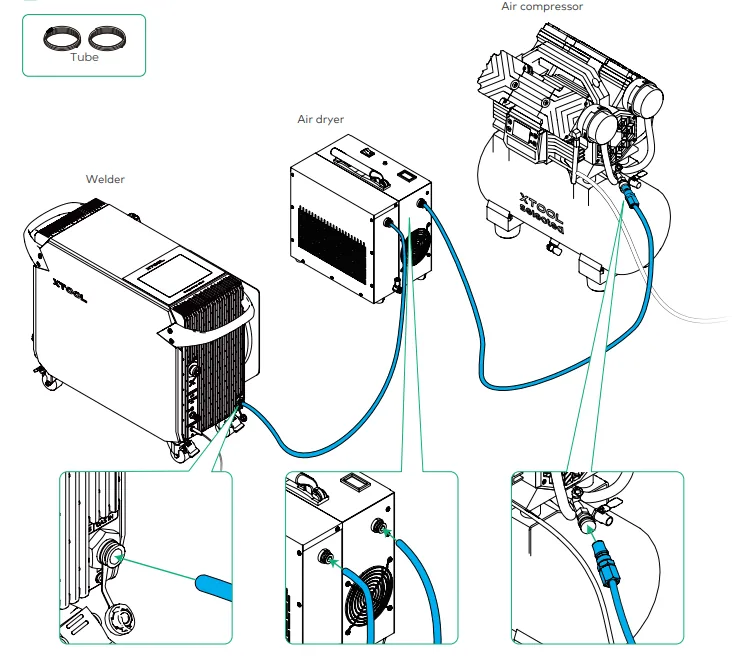

1. Conecta los dispositivos

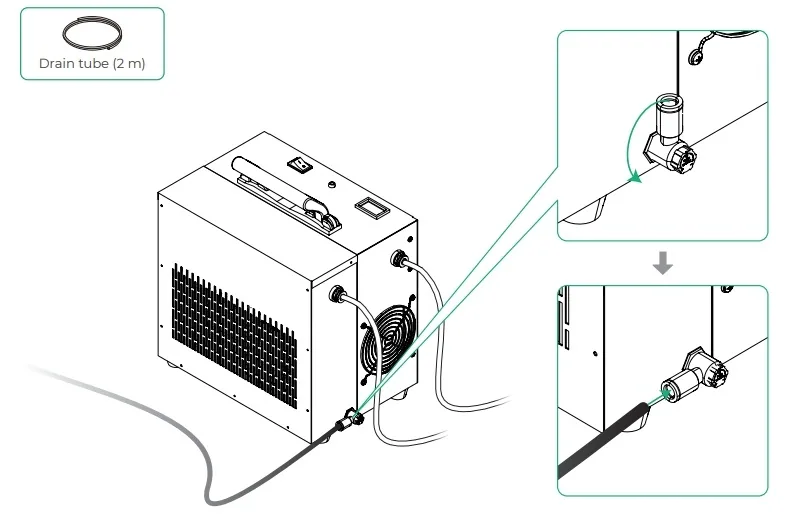

2. Conecta el tubo de drenaje

■ Conecta el tubo de drenaje a la salida de drenaje y dirige el tubo hacia una zona de eliminación de aguas residuales.

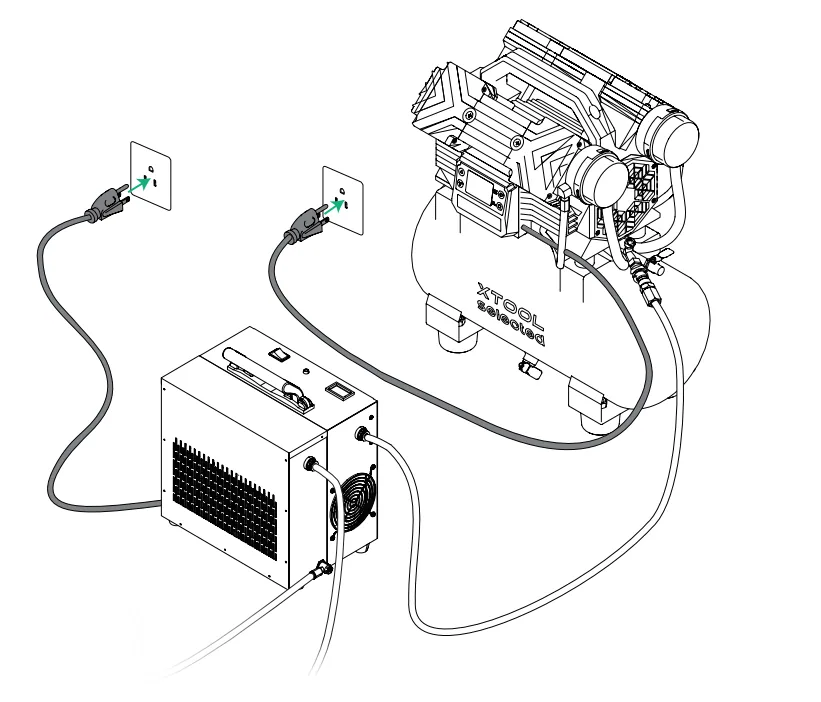

3. Conecta a la fuente de alimentación

Requisitos de alimentación:

Air Dryer:

– EE. UU./Japón: 100–120 VAC

– UE/RU/AU: 200–240 VAC

Para otros países y regiones, consulta los requisitos en la etiqueta de la máquina.

Air Compressor: 200–240 VAC

Usa los dispositivos

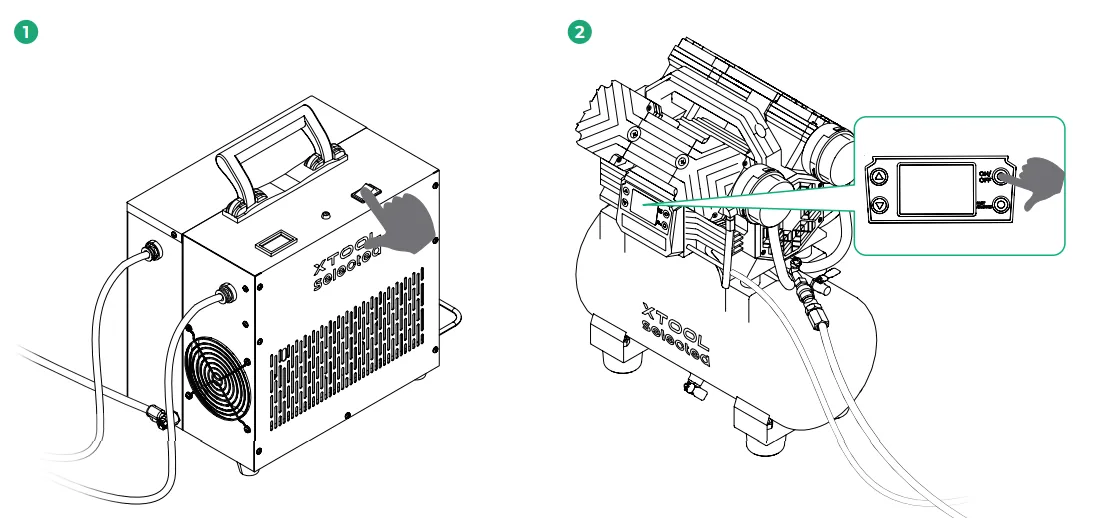

1. Encendido

Enciende primero el Air Dryer y después el Air Compressor.

PRECAUCIÓN: La parte superior del Air Compressor se calienta durante el funcionamiento. No la toques durante el funcionamiento ni poco después de que se apague.

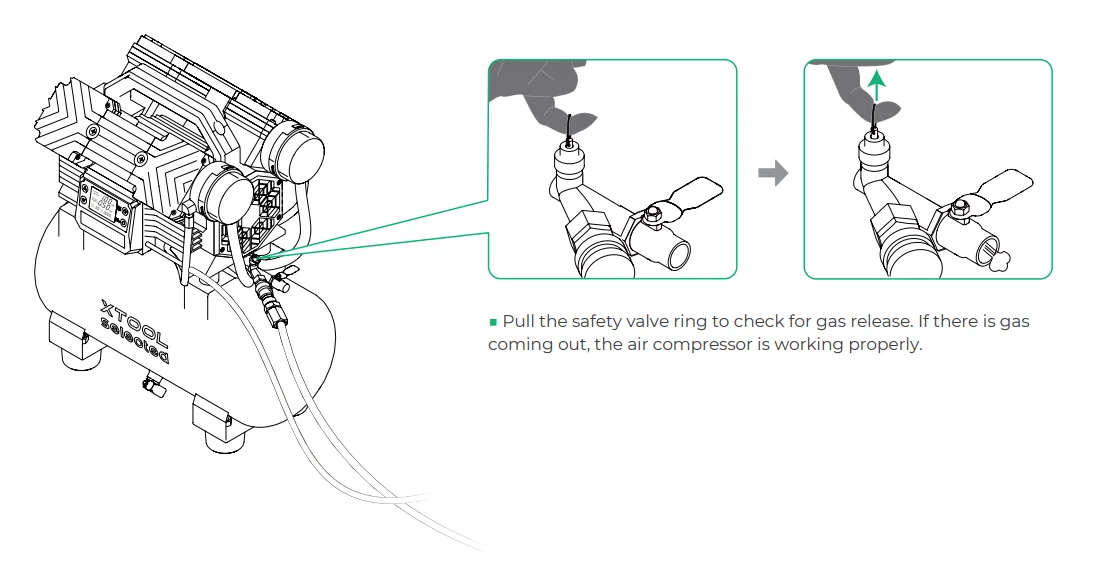

2. Comprueba la válvula de seguridad del Air Compressor

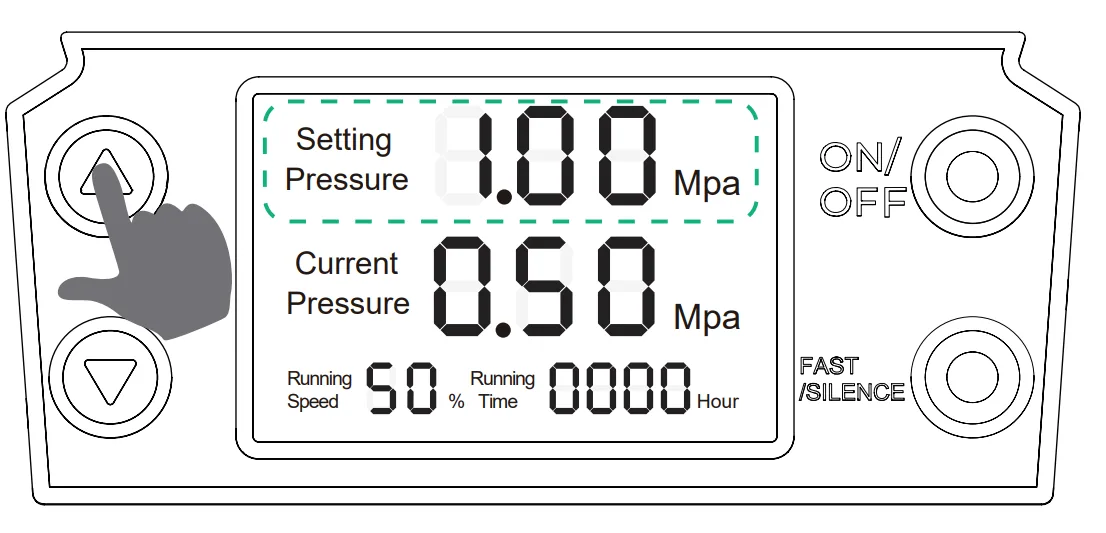

3. Ajusta la presión

Rango de presión: 0.3–1.0 MPa

Presión recomendada: 1.0 MPa

Botón subir: + 0.05 MPa por pulsación

Botón bajar: –0.05 MPa por pulsación

El Air Compressor se detiene automáticamente cuando la presión del aire alcanza el valor establecido, y vuelve a funcionar cuando la presión cae 0.2 MPa por debajo del valor establecido.

Tiempo de funcionamiento: muestra cuánto tiempo ha estado el Air Compressor conectado a la corriente, no cuánto tiempo ha estado funcionando.

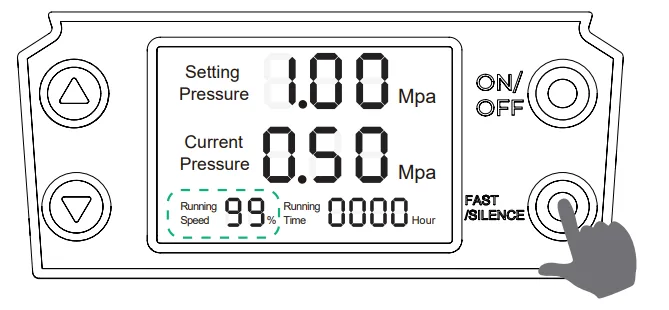

4. Cambia el modo de velocidad

Pulsa el botón FAST/SILENCE para cambiar la velocidad de funcionamiento. Una velocidad del 99 % indica modo de alta velocidad, mientras que el 50 % indica modo de baja velocidad.

Modo recomendado: FAST



Una vez que la presión actual del Air Compressor sea estable, puedes proceder a operar la máquina de soldadura.

Nota: Para detener el Air Dryer y el compresor, apaga primero el Air Compressor y después el Air Dryer.

Más información

Uso con máquinas MetalFab

Uso con máquinas xTool MetalFab

Configuración, uso y apagado del Air Compressor y el Air Dryer

Mantenimiento

Vaciado del agua residual

Mantenimiento tras un uso prolongado
