Familiarízate con los componentes principales y los puntos de ajuste de tu casco antes de usarlo.

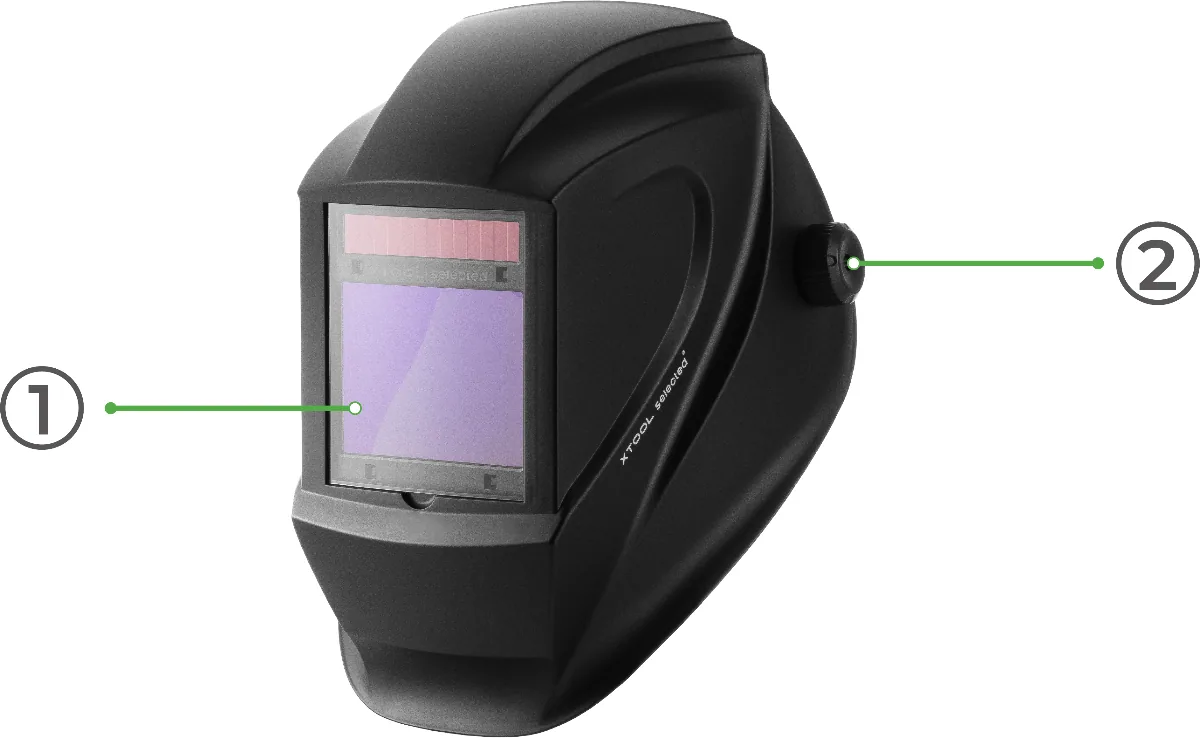

Vista frontal y lateral

1. Visor: la ventana protectora principal.
2. Pomo izquierdo: se usa para ajustar el ángulo de inclinación y la posición del visor para una visión óptima.

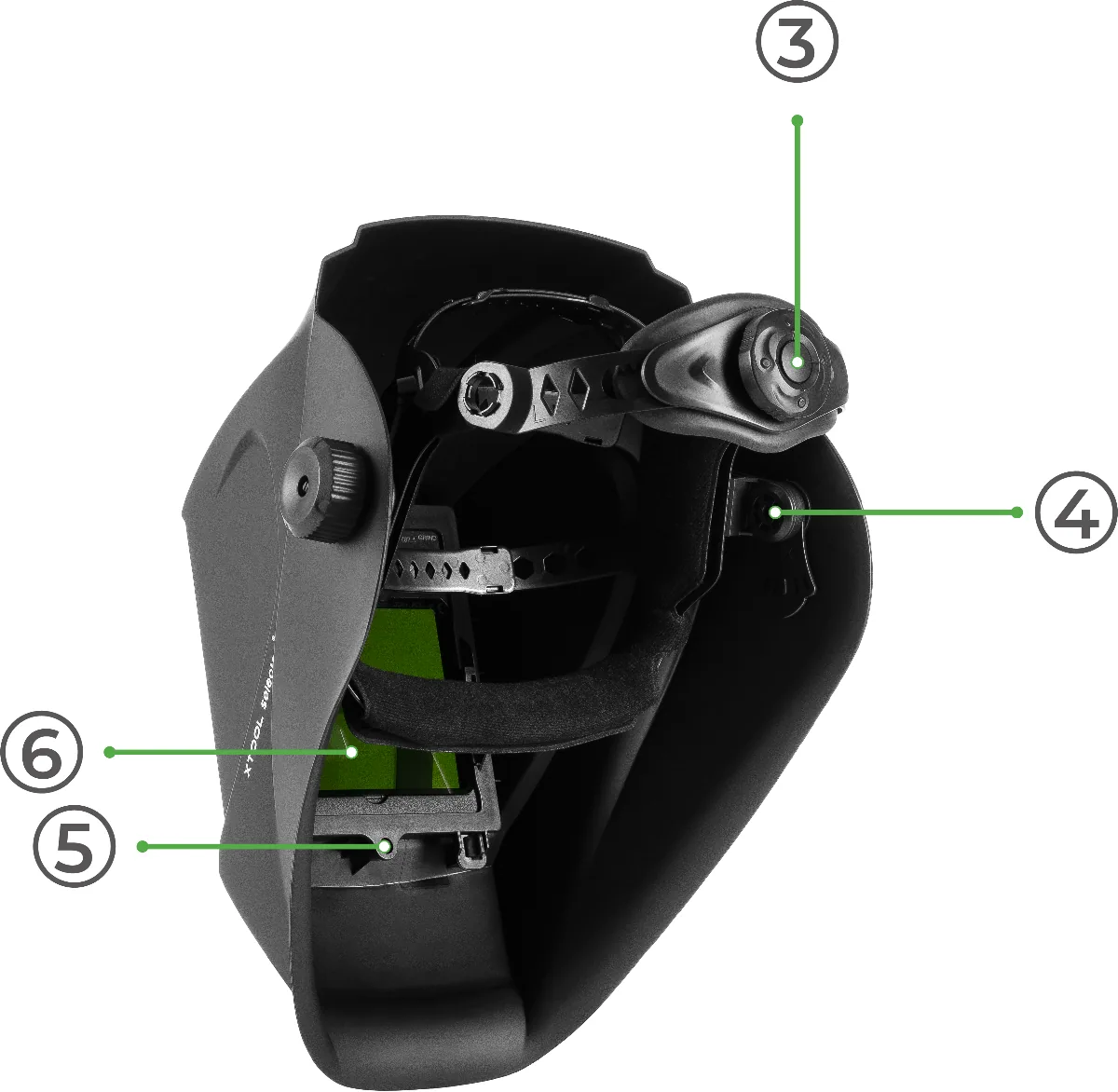

Vista trasera y lateral

1. Pomo trasero: se usa para ajustar la firmeza de la cinta de cabeza para un ajuste seguro y cómodo.
2. Pomo derecho: se usa para ajustar el ángulo de inclinación y la posición del visor para una visión óptima.
3. Tornillo de fijación del ADF: mantiene el módulo del filtro en su sitio.
4. Módulo del filtro de oscurecimiento automático (ADF): el ADF es la pantalla electrónica que se oscurece automáticamente para proteger tus ojos.

Antes del primer uso

⚠️ Importante: El filtro de oscurecimiento automático requiere dos pilas de botón de litio CR2032 de 3 V (no incluidas). Con pilas nuevas, el filtro ofrece más de 1000 horas de uso continuo.

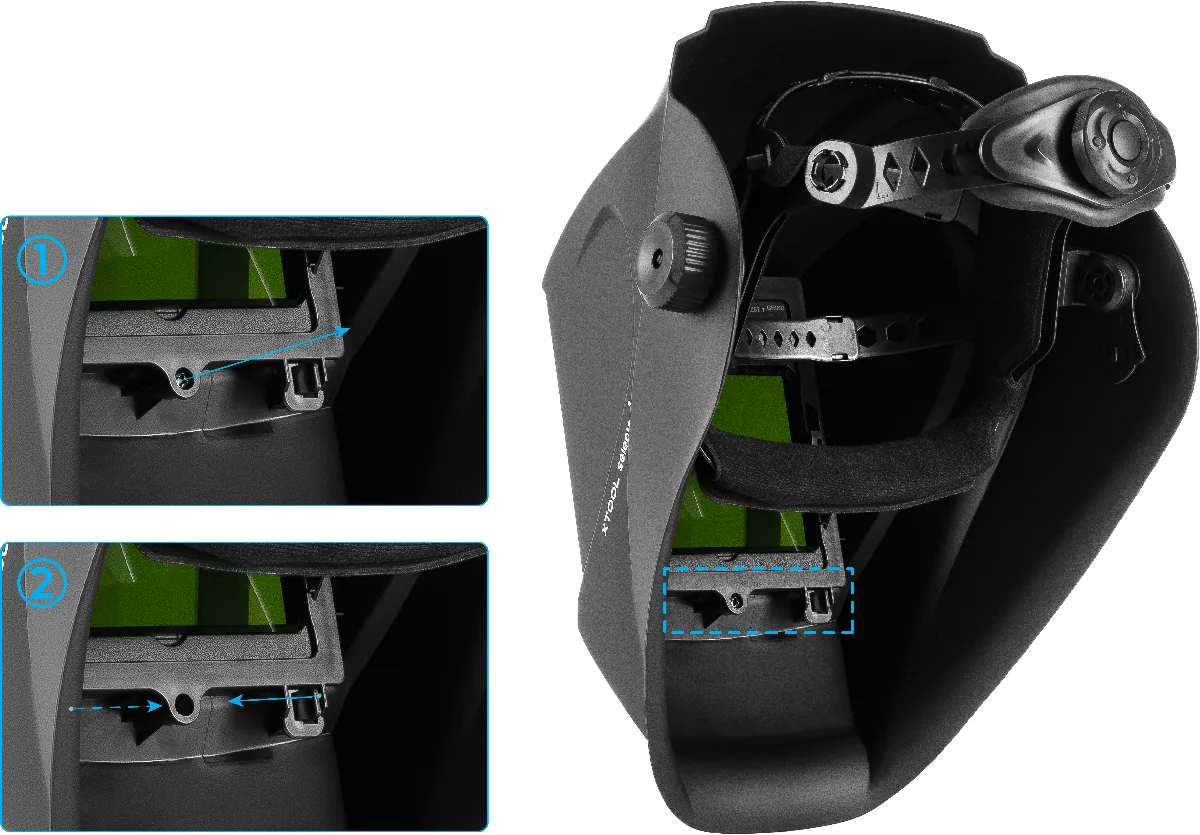

Paso 1: Retira el módulo del ADF

• Usa el destornillador incluido para retirar el tornillo de fijación del ADF.
• Aprieta suavemente las dos pestañas situadas a ambos lados del orificio del tornillo y tira hacia el centro.
• Con la otra mano, empuja el marco de montaje de la pantalla y el filtro de oscurecimiento automático desde el interior del casco hacia fuera.

Paso 2: Accede a las bandejas de las pilas

• Separa la pantalla del ADF de su marco de sujeción de plástico negro.

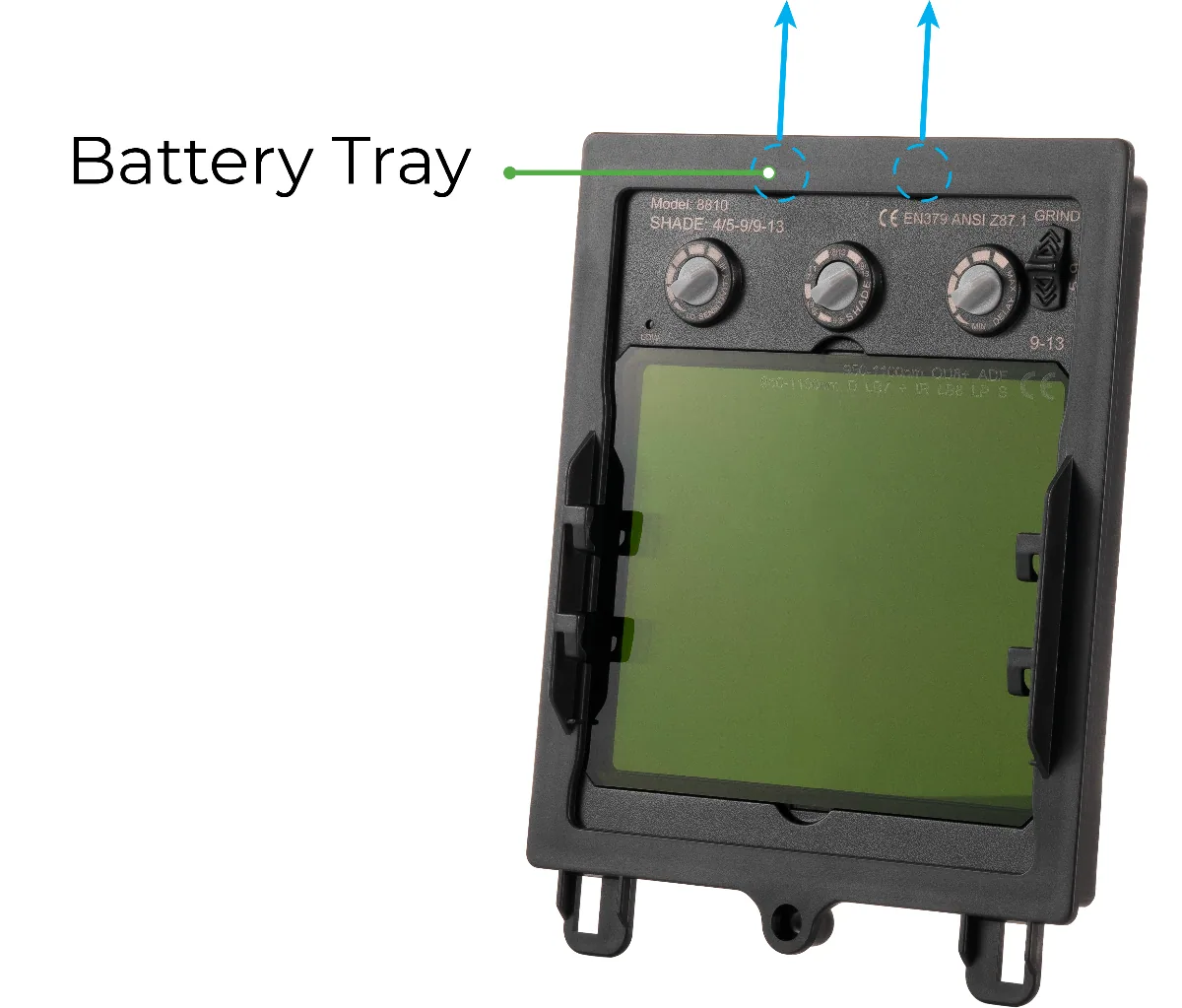

• Localiza las dos bandejas de pilas en la parte superior del módulo de la pantalla del ADF.

Paso 3: Instala las pilas

• Desliza hacia fuera cada bandeja de pilas.
• Coloca una pila CR2032 en cada bandeja con el lado positivo (+) hacia ARRIBA.
• Vuelve a deslizar las bandejas dentro del módulo del ADF hasta que encajen con un clic.

Paso 4: Vuelve a montar el casco

• Vuelve a colocar la pantalla del ADF en su marco de sujeción.
• Vuelve a insertar el módulo completo en el casco, fijándolo con su tornillo de fijación. No lo aprietes en exceso.

Instrucciones de funcionamiento

Ajuste para un uso cómodo

1. Ajusta la firmeza de la cinta de cabeza: colócate el casco en la cabeza. Gira el pomo trasero para apretar o aflojar la cinta hasta que quede sujeta de forma segura y cómoda.
2. Ajusta el ángulo del visor: con el casco puesto, afloja los pomos izquierdo y derecho. Inclina el visor hacia arriba o hacia abajo para encontrar la posición de visión óptima y, a continuación, aprieta los pomos para bloquearlo en su sitio.

Manejo del filtro de oscurecimiento automático (ADF)

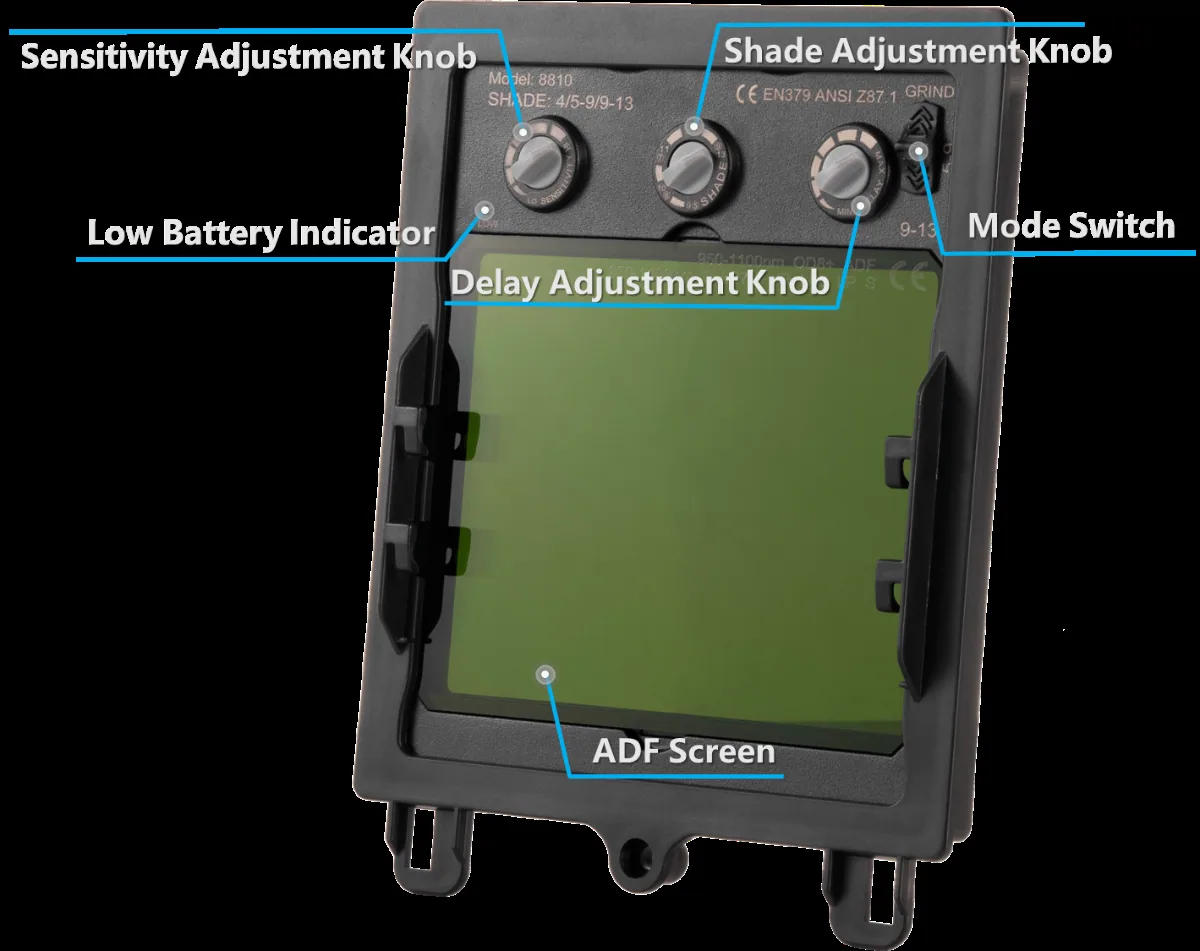

Los cuatro controles situados en la parte superior del módulo del ADF te permiten personalizar el rendimiento del casco para tu tarea concreta.

Selecciona el modo de funcionamiento (selector de modo)

• AMOLADO (GRIND) – El oscurecimiento automático está DESACTIVADO. La lente permanece en su estado claro. Úsalo para amolar o tareas que no sean de soldadura.
• • Nota: Los ajustes de sensibilidad, tono y retardo están inactivos en este modo.
• 5–9 – Rango de tono bajo. Úsalo para aplicaciones láser de menor potencia.
• 9–13 – Rango de tono alto. Úsalo para aplicaciones láser de mayor potencia.

⚠️ IMPORTANTE: Antes de empezar cualquier tarea de soldadura láser, cambia al modo 5–9 o 9–13 para activar la protección de oscurecimiento automático. Soldar en modo AMOLADO no protegerá tus ojos de la luz del arco láser.

Ajusta el nivel de tono (pomo de ajuste de tono)

• La función de este pomo depende del modo seleccionado con el selector de modo.
• En modo 5–9 – Ajusta entre los niveles de tono 5, 6, 7, 8, 9.
• En modo 9–13 – Ajusta entre los niveles de tono 9, 10, 11, 12, 13.
• Números más altos = tono más oscuro.

Ajusta la sensibilidad (pomo de ajuste de sensibilidad)

• Controla cuánta luz se necesita para activar la función de oscurecimiento.
• MIN – Sensibilidad mínima. Úsala en entornos luminosos o para evitar el oscurecimiento por fuentes de luz cercanas.
• MAX – Sensibilidad máxima. Úsala en entornos más oscuros o para trabajos láser de bajo amperaje.

Ajusta el retardo (pomo de ajuste de retardo)

• Controla cuánto tiempo permanece oscura la lente después de que se detiene el arco láser.
• Rango: 0,2 s (MIN) a 1,0 s (MAX).
• MIN – Retardo más corto; ideal para cambiar rápidamente entre tareas.
• MAX – Retardo más largo; recomendado para aplicaciones de alta potencia donde el material puede seguir incandescente después de detener la soldadura.
